1 PRZEKAŹNIK ZIEMNOZWARCIOWY Kopex Electric Systems S.A. ul. Biskupa Burschego 3, Tychy tel.: fax: serwis:

2 1. Zastosowanie. Przekaźnik ziemnozwarciowy przeznaczony jest do zabezpieczenia sieci średniego napięcia (z izolowanym punktem gwiazdowym, uziemionych przez rezystor, lub skompensowanych) od zwarć doziemnych. 2. Budowa. Przekaźnik RTEst - 4 jest cyfrowym zabezpieczeniem wyposażonym w następujące funkcje: przekaźnik ziemnozwarciowy z członem czasowym, umożliwiający działanie (w zależności od nastawienia przez użytkownika) jako przekaźnik: ziemnozwarciowy o czasie działania jednostopniowym niezależnym; przekaźnik ziemnozwarciowy działa wtedy jako suma logiczna uaktywnionych przekaźników pomiarowych o poniższym działaniu: nadprądowy, nadprądowy z blokadą napięciową, kierunkowy (rys. 2), admitancyjny typ1 (rys. 3), admitancyjny typ2 (rys. 4), admitancyjny typ3 (rys. 5), ziemnozwarciowy o czasie działania dwustopniowym niezależnym; działanie przekaźnik ziemnozwarciowego (dla każdego stopnia czasowego niezależnie) może być wybrane z pośród poniższych typów działania: nadprądowy, nadprądowy z blokadą napięciową, kierunkowy (rys. 2), admitancyjny typ1 (rys. 3), admitancyjny typ2 (rys. 4), admitancyjny typ3 (rys. 5), ziemnozwarciowy o czasie działania zależnym; działanie przekaźnik ziemnozwarciowego może być wybrane z pośród poniższych typów działania: nadprądowy, nadprądowy z blokadą napięciową, kierunkowy (rys. 2), admitancyjny typ1 (rys. 3), admitancyjny typ2 (rys. 4), admitancyjny typ3 (rys. 5), układ kontroli sprawności, układ pomiarów bieżących (prąd, napięcie, moduł admitancji, kąt przesunięcia fazowego pomiędzy napięciem a prądem), układ rejestracji wielkości wartości pomiarowych z chwili ostatniego zakłócenia, układ sygnalizacji optycznej (pobudzenia, zadziałania, sprawności przekaźnika), układ testowania wyjść zabezpieczenia, układ wyjść przekaźnikowych (pobudzenie przekaźnika ziemnozwarciowego, zadziałanie przekaźnika czasowego, odwzbudzenie przekaźnika kontroli sprawności urządzenia). Przekaźnik zbudowany jest w obudowie BOPLA do montażu natablicowego (patrz rys 7a) i zatablicowego (patrz rys. 7b). Na płycie czołowej umieszczono uproszczoną klawiaturę z wyświetlaczem ciekłokrystalicznym 1x16 (umożliwiającą nastawienie parametrów przekaźnika, testowanie wyjść przekaźnikowych, udostępnienie pomiarów i rejestracji), oraz trzy diody sygnalizacyjne (sprawności przekaźnika, zadziałania oraz pobudzenia). 3. Zasada działania. Przekaźnik działa z wykorzystaniem algorytmów cyfrowego przetwarzania sygnałów analizując przebiegi prądu i napięcia zerowego. Schemat połączeń zewnętrznych przedstawiono na rysunku

3 4. Dane techniczne Dane ogólne: Prąd znamionowy 5 A, Napięcie znamionowe 100V, Częstotliwość znamionowa 50Hz, Napięcie pomocnicze 220V lub 110V DC/AC, Pobór mocy: z obwodu napięcia pomiarowego przy 100V <0.5VA, z obwodu prądu pomiarowego przy 5A <0.5VA, z obwodu napięcia pomocniczego <8VA, Wytrzymałość ciągła obwodów wejściowych : obwodu prądu pomiarowego 12A, obwodu napięcia pomiarowego 110V, obwodu napięcia pomocniczego 242V, Wytrzymałość krótkotrwała obwodów wejściowych : obwodu prądu pomiarowego 300A przez 1s, obwodu napięcia pomiarowego 120V przez 10s, obwodu napięcia pomocniczego 264V przez 10s, Wytrzymałość dynamiczna obwodu prądu pomiarowego : 750 A, Styki przekaźników wyjściowych: trwałość mechaniczna i łączeniowa , dopuszczalna częstość zadziałań 1000/h, zdolność lączeniowa zestyków: o przy prądzie stałym o napięciu 250V i obciążeniu styków obwodem indukcyjnym o stałej czasowej L/R=40ms, 0.12A, o przy prądzie przemiennym o napięciu 250V,50Hz i obciążeniu obwodem indukcyjnym o cosφ=0.4, 3A, o obciążalność długotrwała obwodów wyjściowych, 5A, Zakres temperatury otoczenia od -5 C do +40 C, Stopień ochrony IP-40 Wymiary zewnętrzne wg. Rys. 7, 4.2. Przekaźnik ziemnozwarciowy. Czas własny przekaźnika < 80 ms, Czas powrotu przekaźnika <350 ms, Współczynnik powrotu od 0,92 do 0,99; Tryb nadprądowy: zakres nastawy prądu: zaciski wejściowe ma, rozdz. 10 ma, zaciski wejściowe ma, rozdz. 1mA, Tryb nadprądowy z blokadą napięciową: zakres nastawy prądu: zaciski wejściowe ma, rozdz. 10 ma, zaciski wejściowe ma, rozdz. 1mA, zakres nastawy progu napięciowego 1 99 V, rozdz. 1V, Tryb kierunkowy: charakterystyka działania wg. rys. 2, zakres nastawy prądu: zaciski wejściowe ma, rozdz. 10 ma, zaciski wejściowe ma, rozdz. 1mA, zakres nastawy napięcia 1 99 V, rozdz. 1V, zakres nastawy kąta charakterystycznego 0-90, rozdz. 1, - 3-3

4 Tabela Tryb admitancyjny typ1,2,3: charakterystyka działania wg. rys.3,4,5, zakres nastawy progu prądowego: zaciski wejściowe ma, rozdz. 10 ma, zaciski wejściowe ma, rozdz. 1mA, zakres nastawy progu napięciowego 1 99 V, rozdz. 1V, zakres nastawy kąta charakterystycznego (dla typu 2 i 3) 0-90, rozdz. 1, zakres nastawy admitancji: zaciski wejściowe ms, rozdz. 1 ms, zaciski wejściowe ms, rozdz. 0.1 ms, 4.3. Przekaźnik czasowy. charakterystyka działania wg. rys. 6 zakres nastawy czasów: dla charakterystyk niezależnych czasy stopnia 1 i ms, rozdz. 1 ms, dla charakterystyki zależnej a , rozdz. 0.01, k , rozdz. 0.01, 4.4. Dokładność działania przekaźnika oraz dokładność pomiarów bieżących i rejestrowanych. dokładność pomiaru prądu δ 1 wg. tabeli 1, dokładność pomiaru napięcia δ 2 wg.. tabeli 2, dokładność pomiaru kąta ± 5 ; dokładność pomiaru admitancji (δ 1 + δ 2 ) wg.. tabeli 1 i 2, dokładność działania przekaźnika czasowego: dla charakterystyk niezależnych ±0,5% ±5ms, dla charakterystyki czasowo zależnejbłąd pomiaru wartości kryterialnej ±0,5% ±5ms; zakres działania przekaźnika w klasie: dla napięcia w zakresie V, dla prądu w zakresie: zaciski ma, zaciski ma, zakres prądu [ma] zaciski >100 zaciski >10 błąd pomiaru δ 1 [%] ,5 Tabela 2 zakres napięcia [V] >10 błąd pomiaru δ 2 [%] ,5 5. Zamówienia. Zamówienia należy kierować na adres: Prośby ZEG-ENERGETYKA. o szczegółowe informacje oraz zamówienia należy kierować do działu marketingu: Kopex Electric Tychy Systems S.A. ul. ul Biskupa Burschego Burschego 3, Tychy tel.: 00 (032) , ,fax: lub , w. 32, 209, serwis: tel/fax (032) , poczta@kessa.com.pl, e_mail: zeg_e@ka.onet.pl W zamówieniu należy podać typ przekaźnika, ilość sztuk oraz sposób montażu np.: Przekaźnik ziemnozwarciowy do montażu natablicowego sztuk

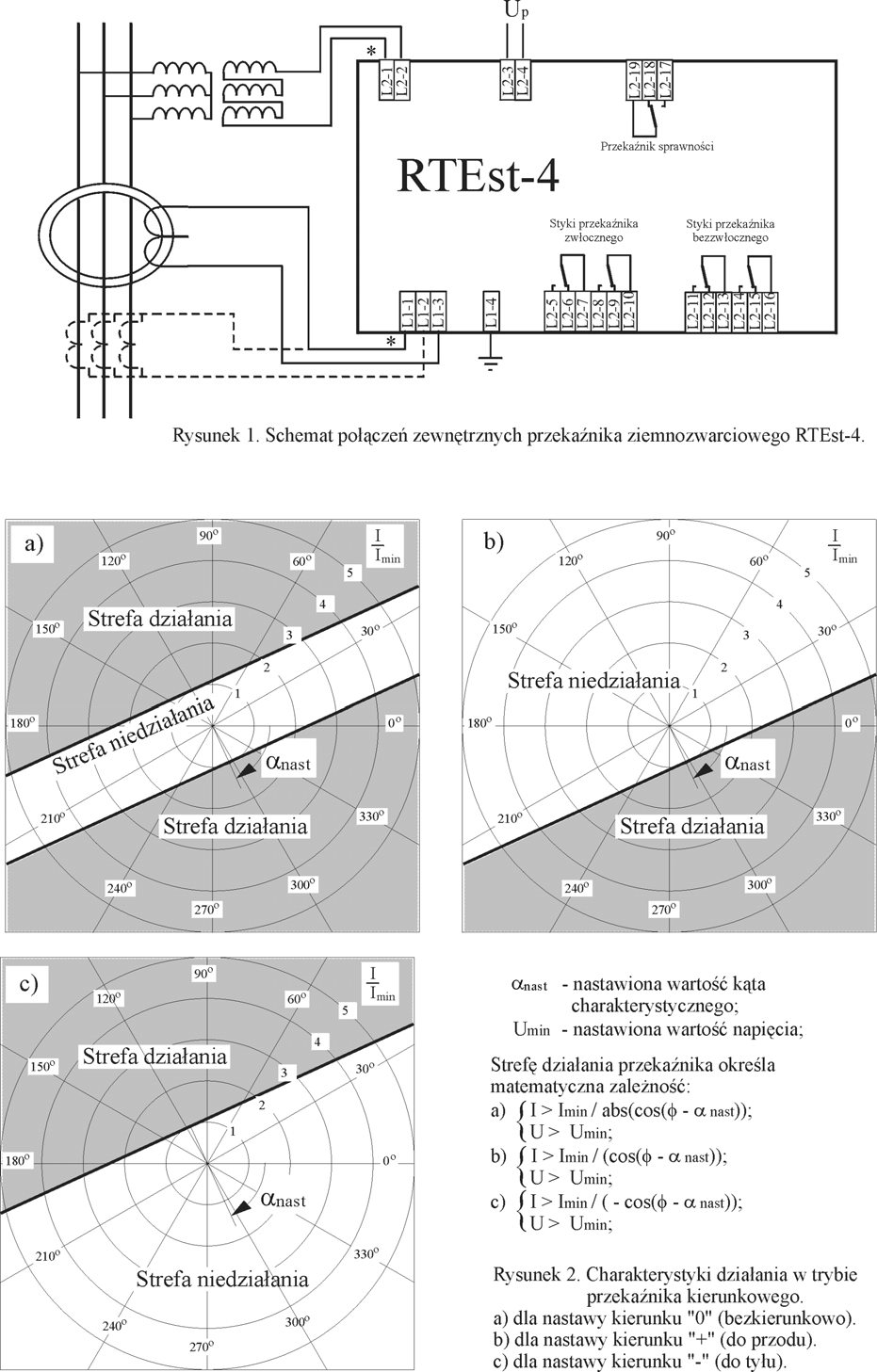

5 - 5-5

6 - 6-6

7 - 7-7

8 - 8-8

9 K O N I E C 9
