1 Koncentrator komunikacyjny Ex-mBEL_COM

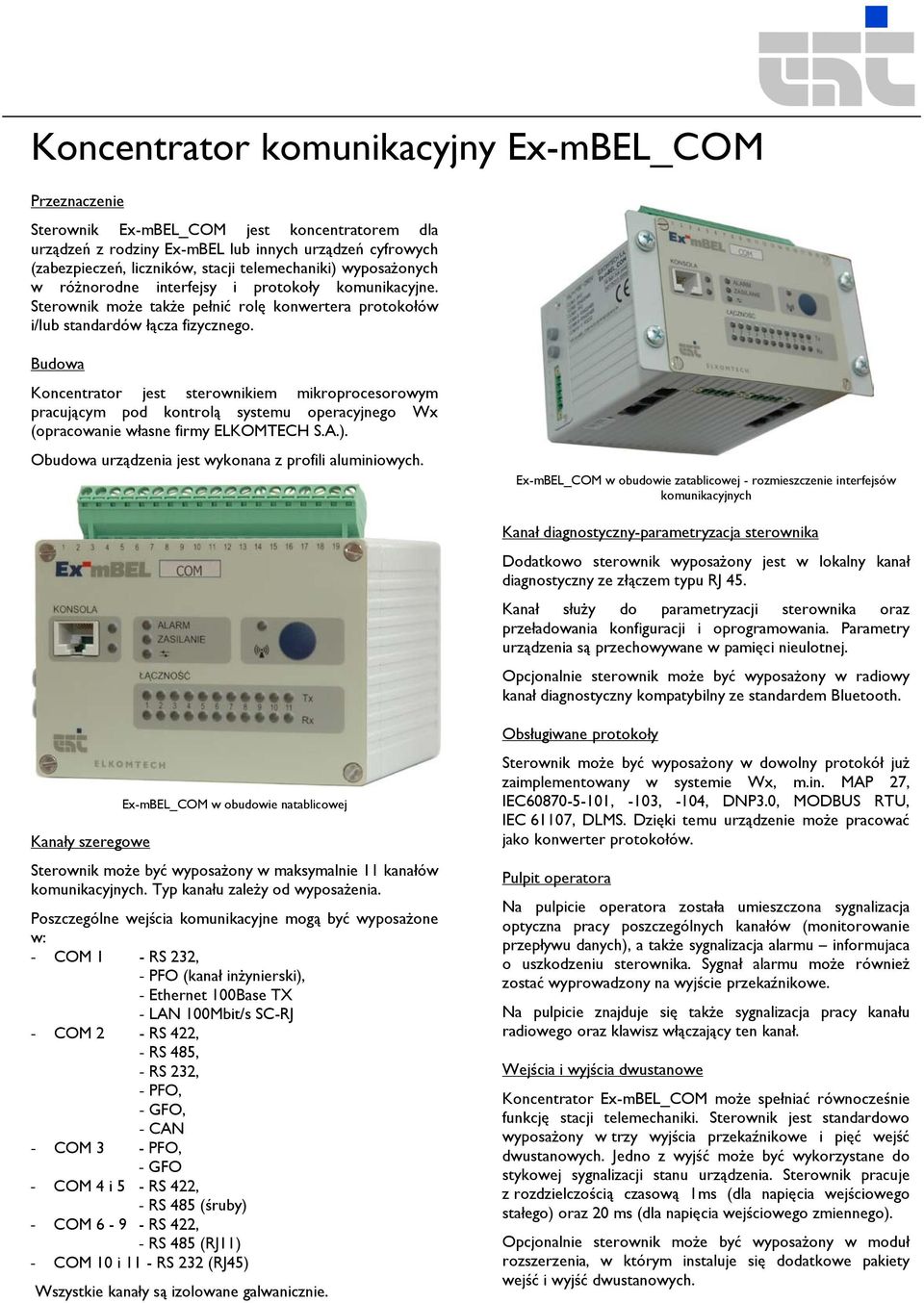

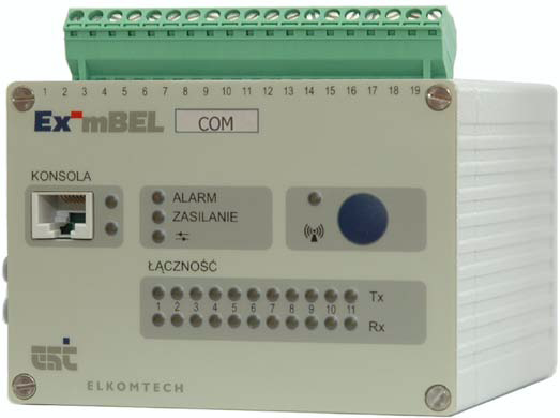

2 Koncentrator komunikacyjny Ex-mBEL_COM Przeznaczenie Sterownik Ex-mBEL_COM jest koncentratorem dla urządzeń z rodziny Ex-mBEL lub innych urządzeń cyfrowych (zabezpieczeń, liczników, stacji telemechaniki) wyposażonych w różnorodne interfejsy i protokoły komunikacyjne. Sterownik może także pełnić rolę konwertera protokołów i/lub standardów łącza fizycznego. Budowa Koncentrator jest sterownikiem mikroprocesorowym pracującym pod kontrolą systemu operacyjnego Wx (opracowanie własne firmy ELKOMTECH S.A.). Obudowa urządzenia jest wykonana z profili aluminiowych. Ex-mBEL_COM w obudowie zatablicowej - rozmieszczenie interfejsów komunikacyjnych Kanał diagnostyczny-parametryzacja sterownika Dodatkowo sterownik wyposażony jest w lokalny kanał diagnostyczny ze złączem typu RJ 45. Kanał służy do parametryzacji sterownika oraz przeładowania konfiguracji i oprogramowania. Parametry urządzenia są przechowywane w pamięci nieulotnej. Opcjonalnie sterownik może być wyposażony w radiowy kanał diagnostyczny kompatybilny ze standardem Bluetooth. Kanały szeregowe Ex-mBEL_COM w obudowie natablicowej Sterownik może być wyposażony w maksymalnie 11 kanałów komunikacyjnych. Typ kanału zależy od wyposażenia. Poszczególne wejścia komunikacyjne mogą być wyposażone w: - COM 1 - RS 232, - PFO (kanał inżynierski), - Ethernet 100Base TX - LAN 100Mbit/s SC-RJ - COM 2 - RS 422, - RS 485, - RS 232, - PFO, - GFO, - CAN - COM 3 - PFO, - GFO - COM 4 i 5 - RS 422, - RS 485 (śruby) - COM RS 422, - RS 485 (RJ11) - COM 10 i 11 - RS 232 (RJ45) Wszystkie kanały są izolowane galwanicznie. Obsługiwane protokoły Sterownik może być wyposażony w dowolny protokół już zaimplementowany w systemie Wx, m.in. MAP 27, IEC , -103, -104, DNP3.0, MODBUS RTU, IEC 61107, DLMS. Dzięki temu urządzenie może pracować jako konwerter protokołów. Pulpit operatora Na pulpicie operatora została umieszczona sygnalizacja optyczna pracy poszczególnych kanałów (monitorowanie przepływu danych), a także sygnalizacja alarmu informujaca o uszkodzeniu sterownika. Sygnał alarmu może również zostać wyprowadzony na wyjście przekaźnikowe. Na pulpicie znajduje się także sygnalizacja pracy kanału radiowego oraz klawisz włączający ten kanał. Wejścia i wyjścia dwustanowe Koncentrator Ex-mBEL_COM może spełniać równocześnie funkcję stacji telemechaniki. Sterownik jest standardowo wyposażony w trzy wyjścia przekaźnikowe i pięć wejść dwustanowych. Jedno z wyjść może być wykorzystane do stykowej sygnalizacji stanu urządzenia. Sterownik pracuje z rozdzielczością czasową 1ms (dla napięcia wejściowego stałego) oraz 20 ms (dla napięcia wejściowego zmiennego). Opcjonalnie sterownik może być wyposażony w moduł rozszerzenia, w którym instaluje się dodatkowe pakiety wejść i wyjść dwustanowych.

3 Parametry techniczne: Urządzenie zostało zaprojektowane i wykonane zgodnie z wymaganiami dyrektywy 2006/95/WE (LVD) oraz dyrektywy 2004/108/WE (EMC) Parametry ogólne Warunki pracy Temperatura pracy / przechowywania ( ) C; / ( ) C Wilgotność względna do 90% Zasilanie Napięcie zasilania U N wariant 1 =( )V Napięcie zasilania U N wariant 2 =48V Pobór mocy z zasilania <10W Zaciski Zasilania, Wejść dwustanowych Wyjść przekaźnikowych Obwody prądowe Wejścia napięciowe 19-stykowe złącze w rastrze 5 mm, do przewodów o maksymalnym przekroju 2,5 mm 2 Typ wtyku: FRONT-MSTB 2,5/19-ST lub SMSTB 2,5/19-ST W zależności od wersji: przewody przewlekane przez okna przekładników lub podłączenia do zacisków 12-stykowe śrubowe złącza w rastrze 7,62 mm, do przewodów o maksymalnym przekroju 2,5 mm2; Typ wtyku: GMSTB 2,5/12-ST-7,62 Interfejsy komunikacyjne RS485 Standard EIA/TIA-485 Typ złącza RJ11 lub MC 1,5/5-GF-3, m (zależna od prędkości) RS232 Standard EIA/TIA-232 Typ złacza RJ45 lub Do 10 m RS422 Standard EIA/TIA Typ złącza RJ11 lub MC 1,5/5-GF-3, (zależna od prędkości) PFO Typ złącza Versatile Link firmy Avago Technologies 100m / plastikowy GFO Typ złącza ST 2000 m Ethernet Standard 1 100Base-Tx Standard 2 LAN światłowody plastikowe, złącze SC-RJ, 100Mb/s CAN Standard CAN 2.0B ISO V Typ złącza MC 1,5/5-GF-3,81 Maksymalna długość złącza 40m dla 1Mb/s 5 km dla 10Kb/s do 1Mb/s Obwody wejść/wyjść dwustanowych Wejścia dwustanowe Napięcie wejściowe wykonania: =24V, =110V, =220V/~230V Rozdzielczość czasowa dla napięć stałych 1 ms Rozdzielczość czasowa dla napięcia ~230V 20 ms Wyjścia przekaźnikowe Znamionowy prąd 8 A/~230V Zdolność łączeniowa 2000VA (obciążenie rezystancyjne) Kanał diagnostyczny: Interfejs Wyposażenie opcjonalne Radiowy kanał inżynierski RS232 RJ 45 Typ łącza Zgodny ze standardem Bluetooth

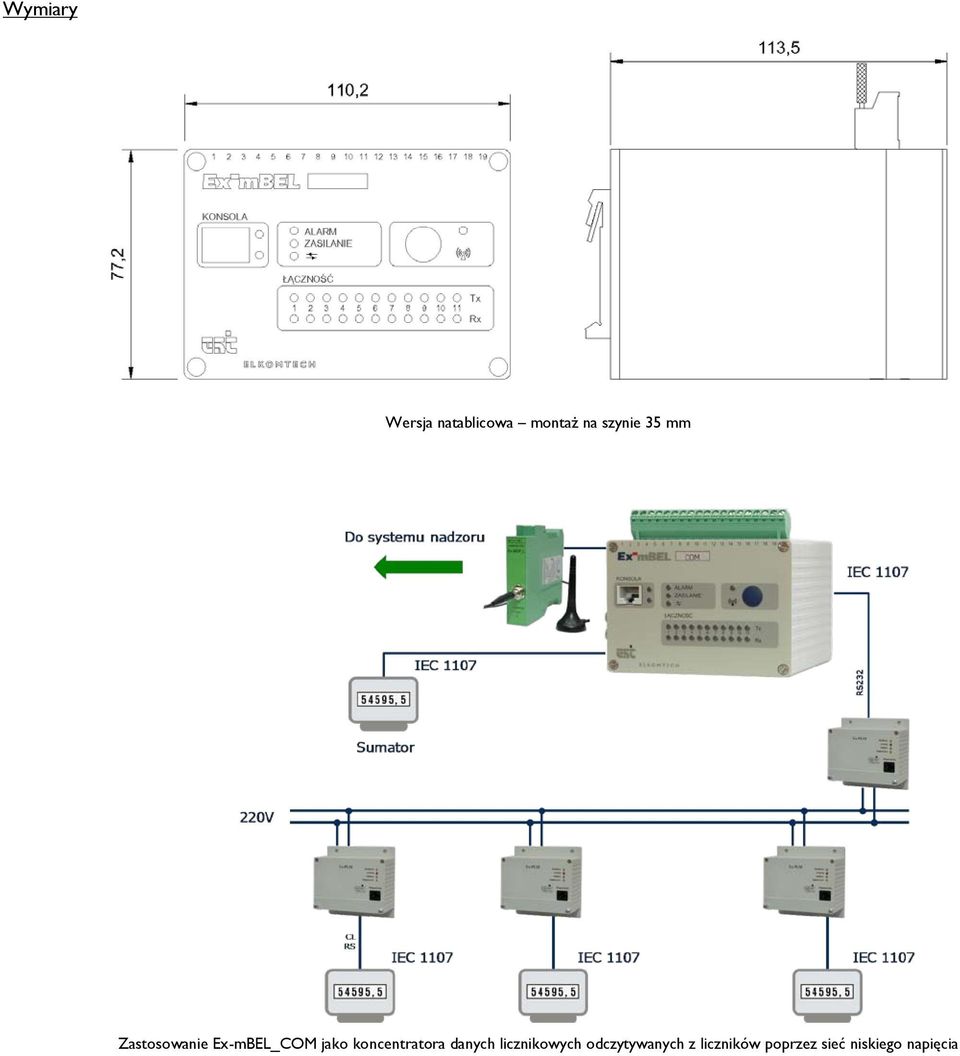

4 Wymiary Wersja natablicowa montaż na szynie 35 mm Zastosowanie Ex-mBEL_COM jako koncentratora danych licznikowych odczytywanych z liczników poprzez sieć niskiego napięcia

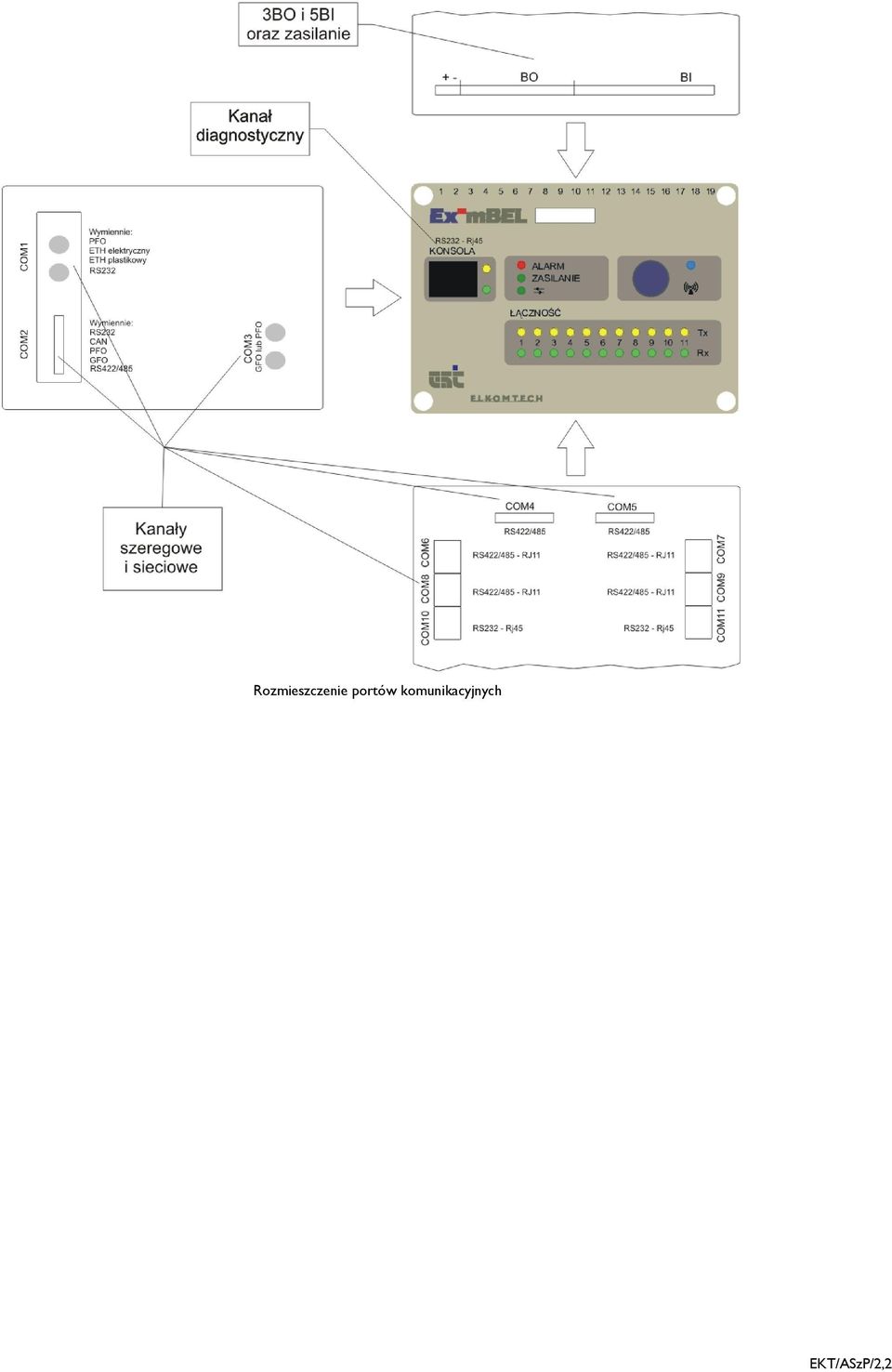

5 Rozmieszczenie portów komunikacyjnych EKT/ASzP/2,2

6 Wołowa 2c,93-569Łódź tel.(42) fax(42) NIP REGON:
