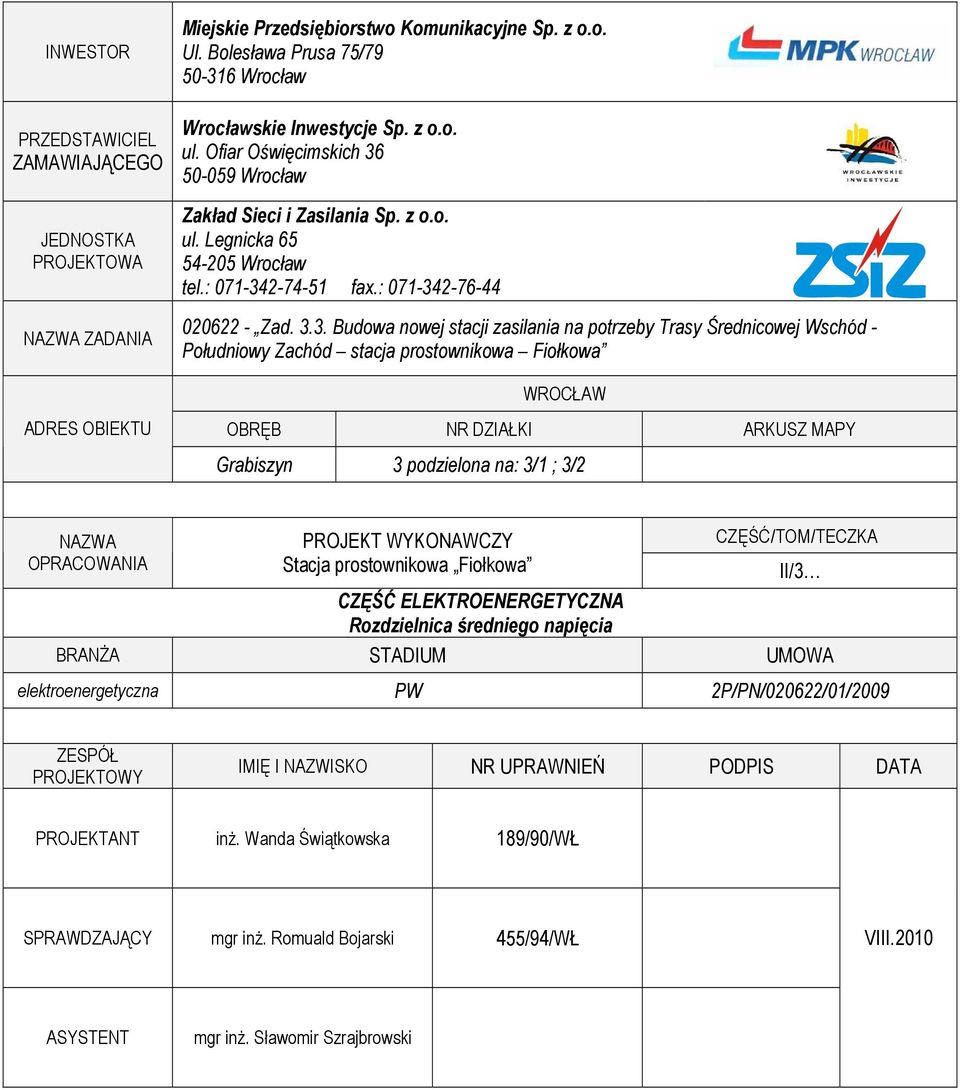

1 INWESTOR PRZEDSTAWICIEL ZAMAWIAJĄCEGO JEDNOSTKA PROJEKTOWA NAZWA ZADANIA Miejskie Przedsiębiorstwo Komunikacyjne Sp. z o.o. Ul. Bolesława Prusa 75/ Wrocław Wrocławskie Inwestycje Sp. z o.o. ul. Ofiar Oświęcimskich Wrocław Zakład Sieci i Zasilania Sp. z o.o. ul. Legnicka Wrocław tel.: fax.: Zad Budowa nowej stacji zasilania na potrzeby Trasy Średnicowej Wschód - Południowy Zachód stacja prostownikowa Fiołkowa WROCŁAW ADRES OBIEKTU OBRĘB NR DZIAŁKI ARKUSZ MAPY Grabiszyn 3 podzielona na: 3/1 ; 3/2 NAZWA OPRACOWANIA PROJEKT WYKONAWCZY Stacja prostownikowa Fiołkowa CZĘŚĆ ELEKTROENERGETYCZNA Rozdzielnica średniego napięcia CZĘŚĆ /TOM/TECZKA II/3 BRANŻA STADIUM UMOWA elektroenergetyczna PW 2P/PN/020622/01/2009 ZESPÓŁ PROJEKTOWY IMIĘ I NAZWISKO NR UPRAWNIEŃ PODPIS DATA PROJEKTANT inż. Wanda Świątkowska 189/90/WŁ SPRAWDZAJĄCY mgr inż. Romuald Bojarski 455/94/WŁ VIII.2010 ASYSTENT mgr inż. Sławomir Szrajbrowski

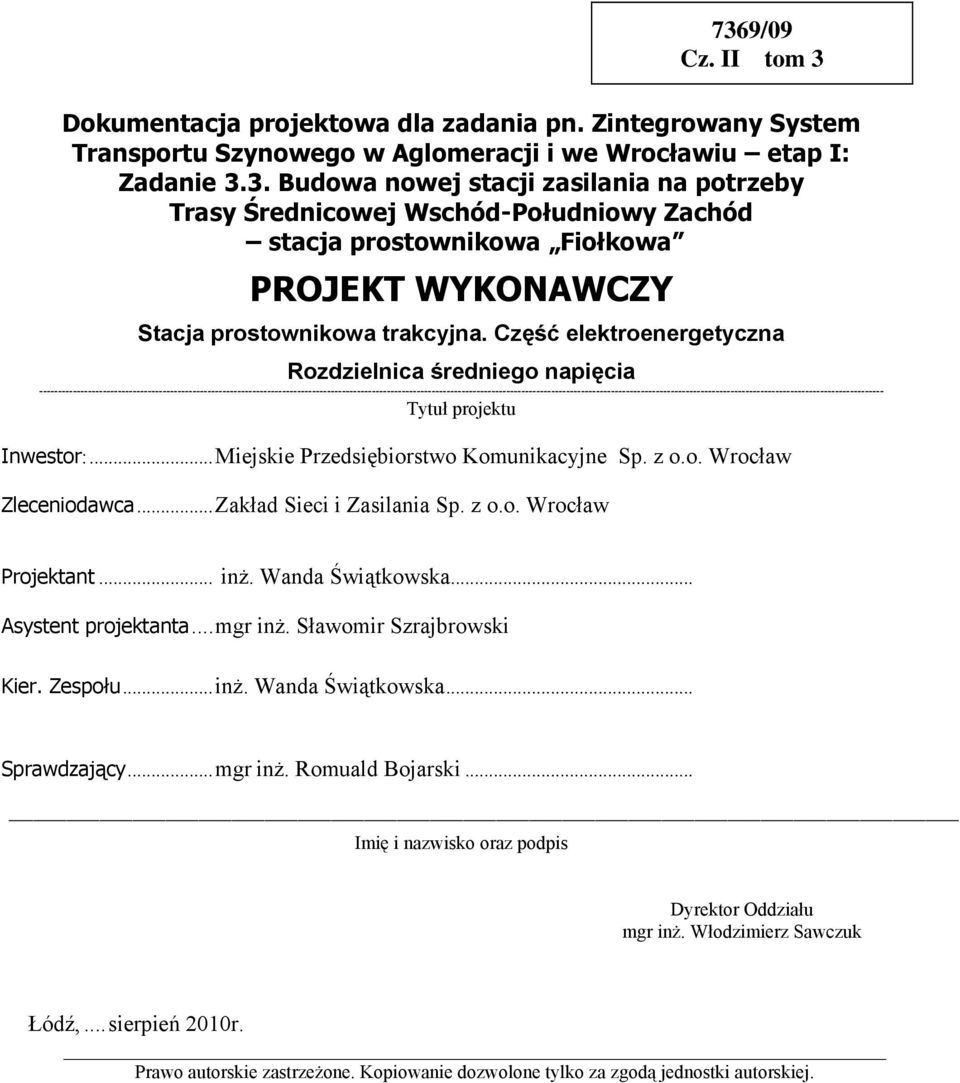

2 7369/09 Cz. II tom 3 Dokumentacja projektowa dla zadania pn. Zintegrowany System Transportu Szynowego w Aglomeracji i we Wrocławiu etap I: Zadanie 3.3. Budowa nowej stacji zasilania na potrzeby Trasy Średnicowej Wschód-Południowy Zachód stacja prostownikowa Fiołkowa PROJEKT WYKONAWCZY Stacja prostownikowa trakcyjna. Część elektroenergetyczna Rozdzielnica średniego napięcia Tytuł projektu Inwestor:...Miejskie Przedsiębiorstwo Komunikacyjne Sp. z o.o. Wrocław Zleceniodawca...Zakład Sieci i Zasilania Sp. z o.o. Wrocław Projektant... inż. Wanda Świątkowska... Asystent projektanta...mgr inż. Sławomir Szrajbrowski Kier. Zespołu...inż. Wanda Świątkowska... Sprawdzający...mgr inż. Romuald Bojarski... Imię i nazwisko oraz podpis Dyrektor Oddziału mgr inż. Włodzimierz Sawczuk Łódź,...sierpień 2010r. Prawo autorskie zastrzeżone. Kopiowanie dozwolone tylko za zgodą jednostki autorskiej.

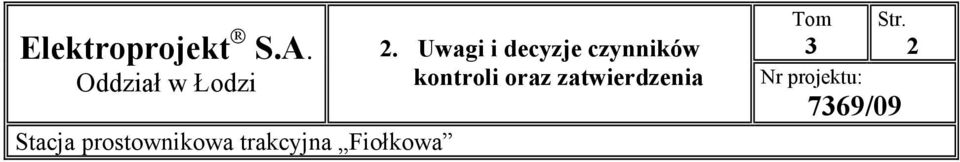

3 Elektroprojekt S.A. Oddział w Łodzi Stacja prostownikowa trakcyjna Fiołkowa 2. Uwagi i decyzje czynników kontroli oraz zatwierdzenia Tom Str. 3 2 Nr projektu: 7369/09

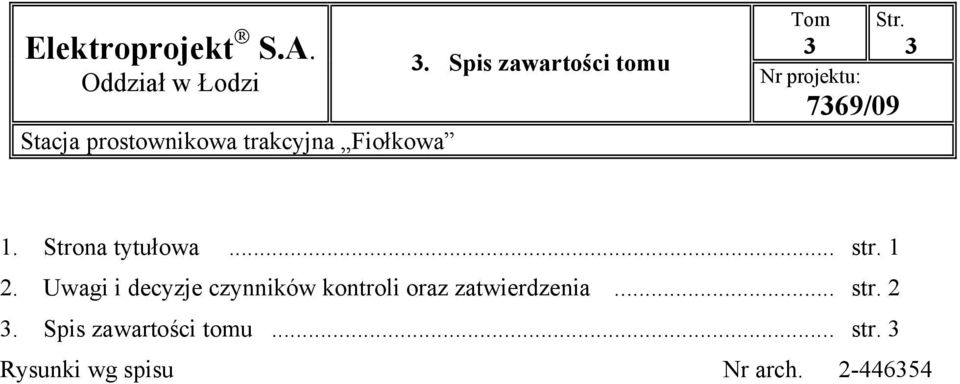

4 Elektroprojekt S.A. Oddział w Łodzi Stacja prostownikowa trakcyjna Fiołkowa 3. Spis zawartości tomu Tom Str. 3 3 Nr projektu: 7369/09 1. Strona tytułowa... str Uwagi i decyzje czynników kontroli oraz zatwierdzenia... str Spis zawartości tomu... str. 3 Rysunki wg spisu Nr arch

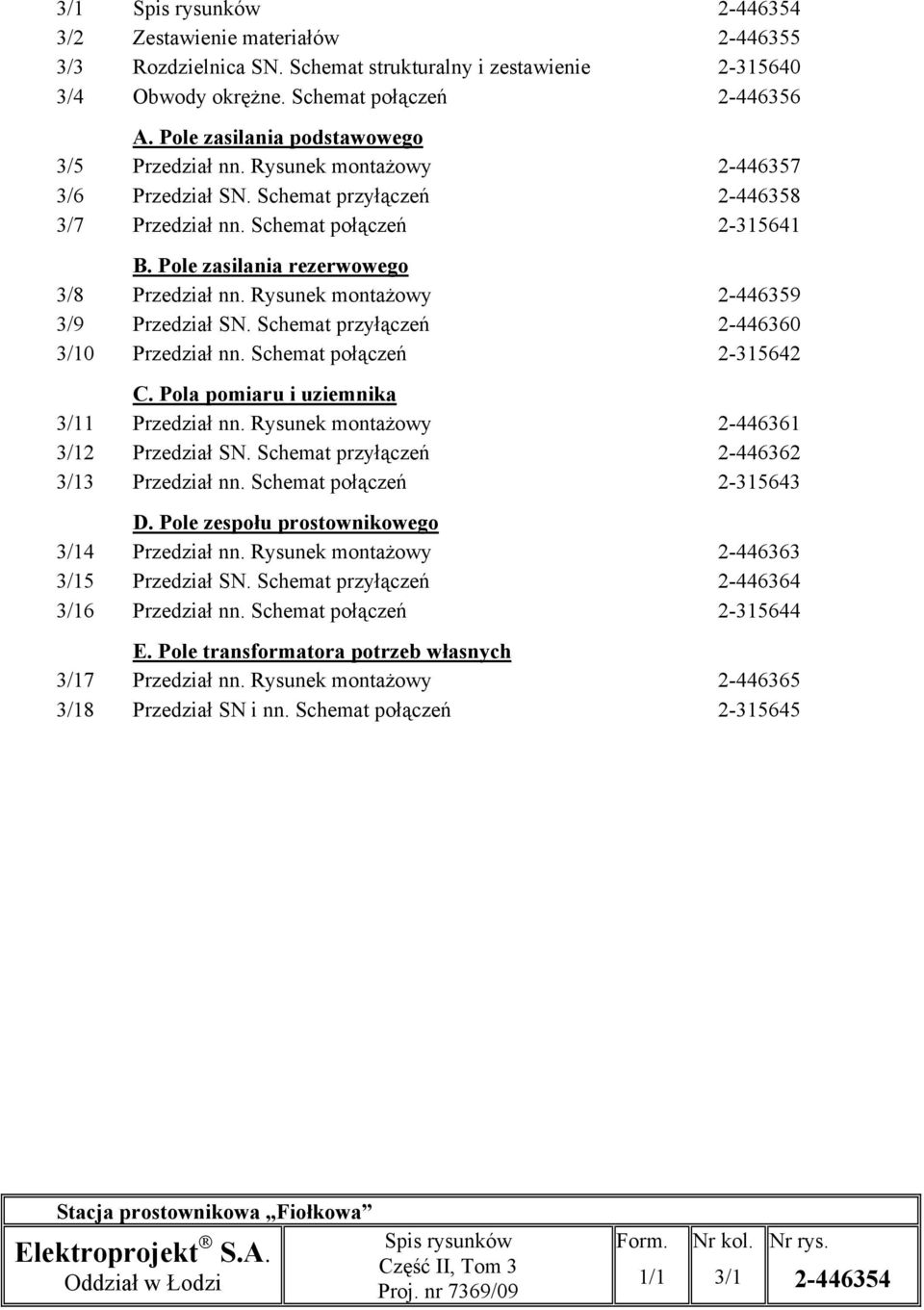

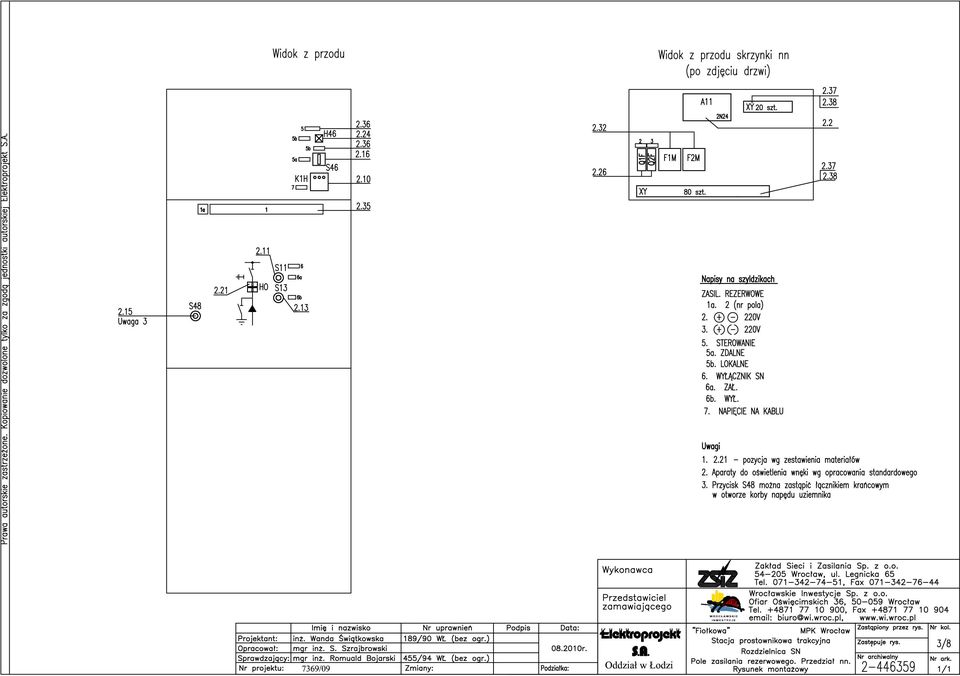

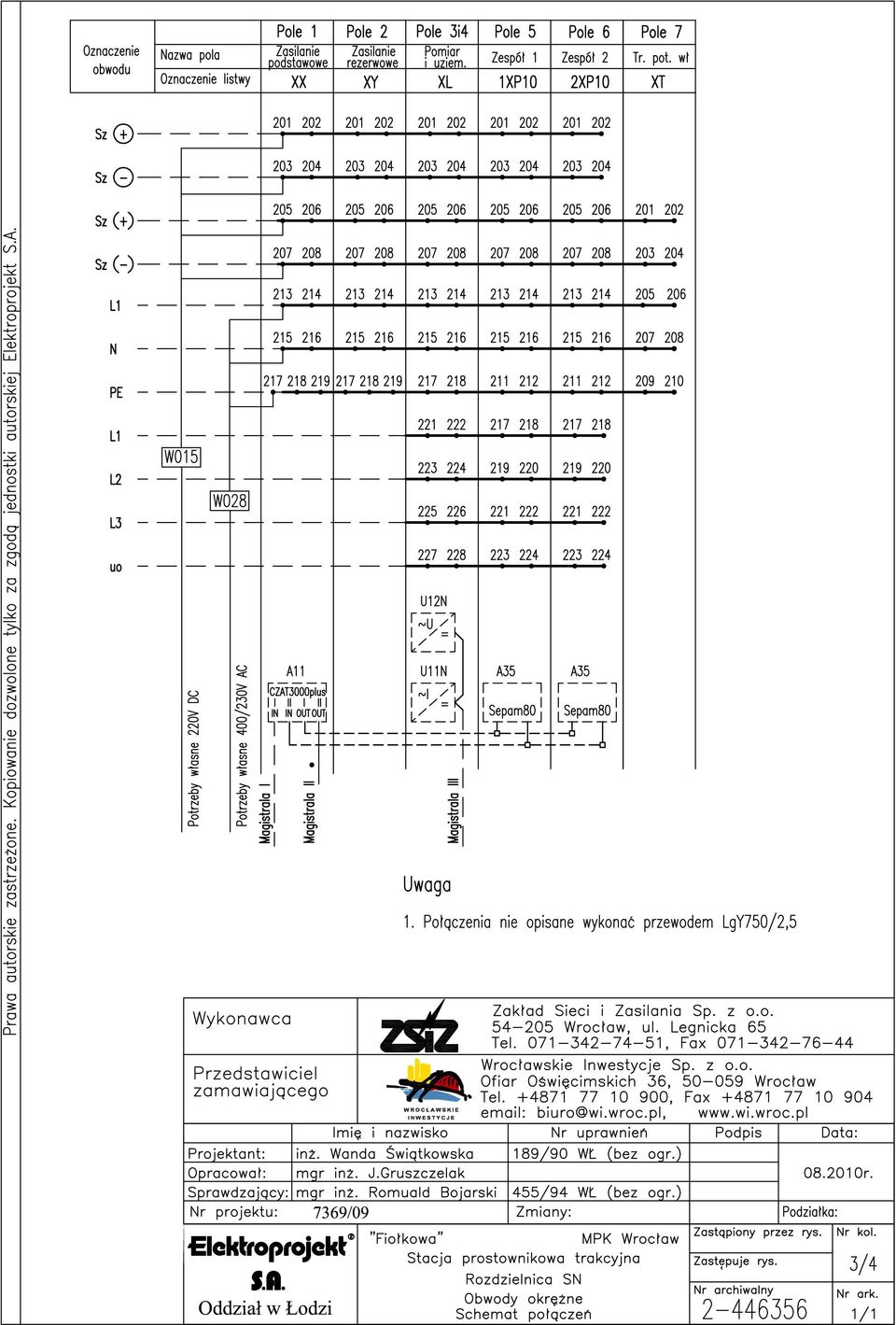

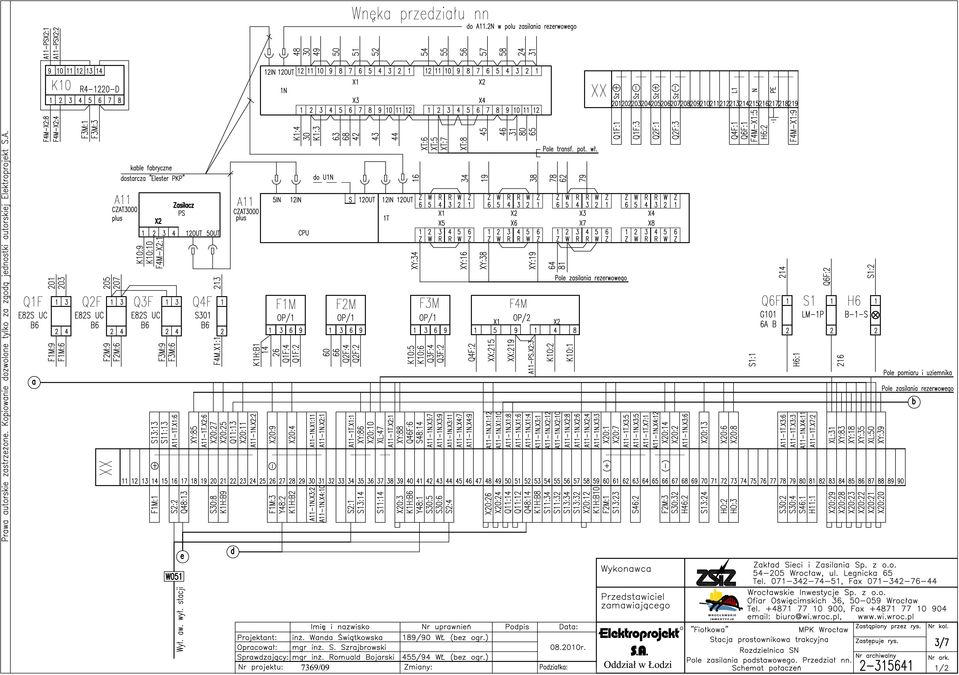

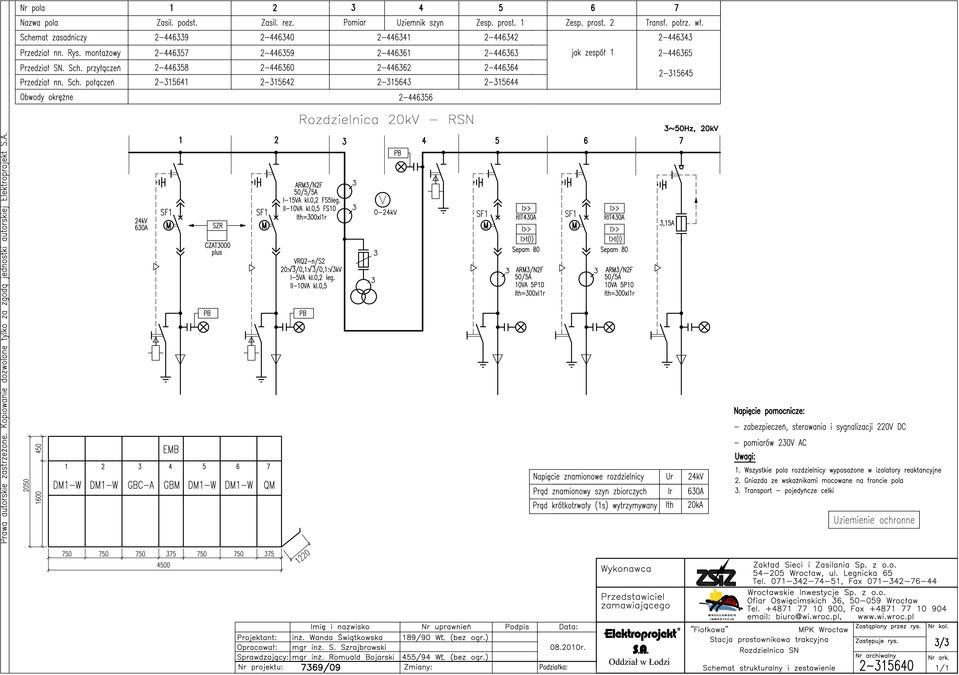

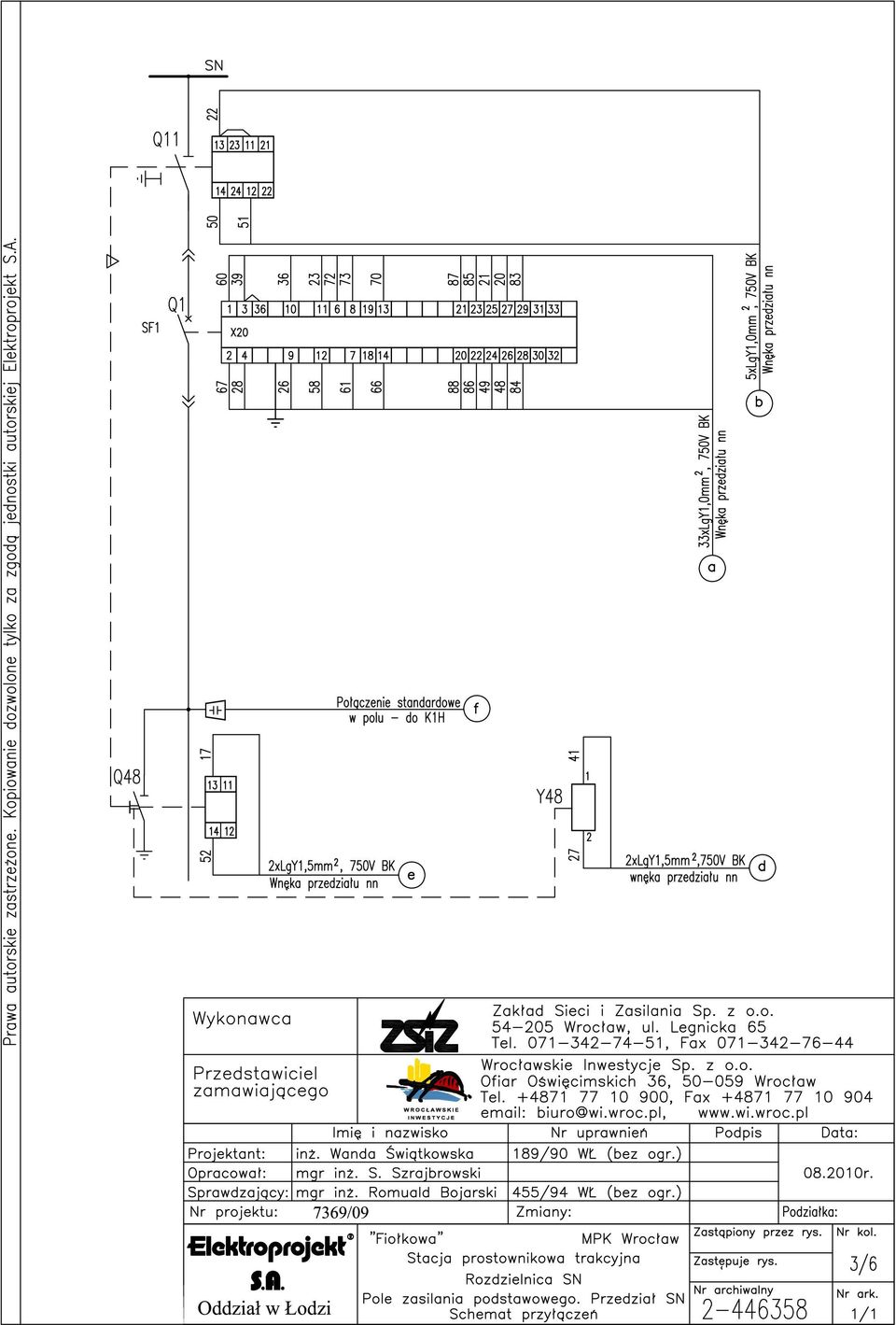

5 3/1 Spis rysunków /2 Zestawienie materiałów /3 Rozdzielnica SN. Schemat strukturalny i zestawienie /4 Obwody okrężne. Schemat połączeń A. Pole zasilania podstawowego 3/5 Przedział nn. Rysunek montażowy /6 Przedział SN. Schemat przyłączeń /7 Przedział nn. Schemat połączeń B. Pole zasilania rezerwowego 3/8 Przedział nn. Rysunek montażowy /9 Przedział SN. Schemat przyłączeń /10 Przedział nn. Schemat połączeń C. Pola pomiaru i uziemnika 3/11 Przedział nn. Rysunek montażowy /12 Przedział SN. Schemat przyłączeń /13 Przedział nn. Schemat połączeń D. Pole zespołu prostownikowego 3/14 Przedział nn. Rysunek montażowy /15 Przedział SN. Schemat przyłączeń /16 Przedział nn. Schemat połączeń E. Pole transformatora potrzeb własnych 3/17 Przedział nn. Rysunek montażowy /18 Przedział SN i nn. Schemat połączeń Stacja prostownikowa Fiołkowa Elektroprojekt S.A. Oddział w Łodzi Spis rysunków Część II, Tom 3 Proj. nr 7369/09 Form. 1/1 Nr kol. 3/1 Nr rys

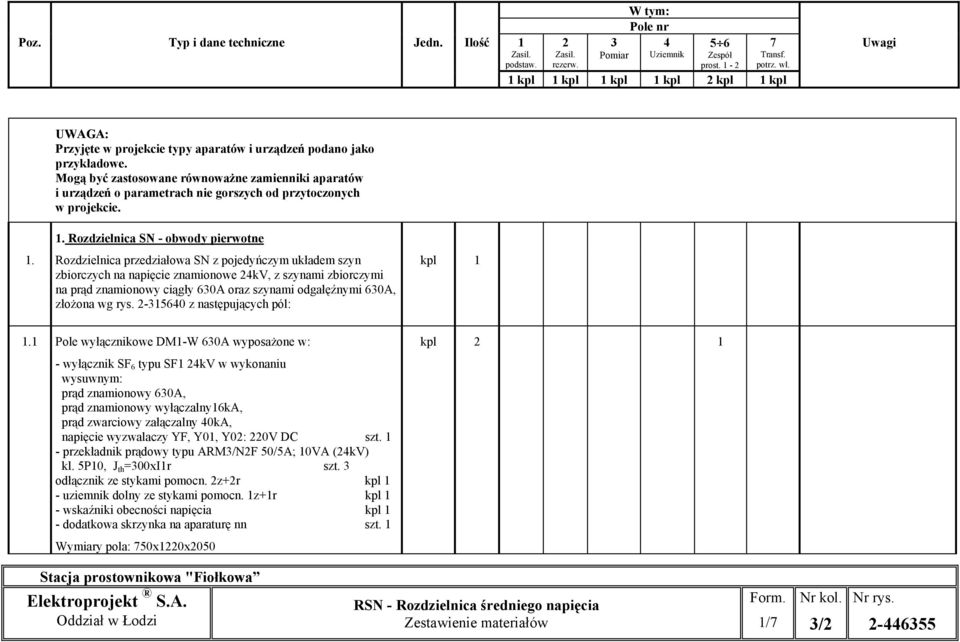

6 Poz. Typ i dane techniczne Jedn. Ilość 1 Zasil. podstaw. 2 Zasil. rezerw. 3 Pomiar W tym: Pole nr 4 Uziemnik 5 6 Zespół prost Transf. potrz. wł. 1 kpl 1 kpl 1 kpl 1 kpl 2 kpl 1 kpl Uwagi UWAGA: Przyjęte w projekcie typy aparatów i urządzeń podano jako przykładowe. Mogą być zastosowane równoważne zamienniki aparatów i urządzeń o parametrach nie gorszych od przytoczonych w projekcie. 1. Rozdzielnica SN - obwody pierwotne 1. Rozdzielnica przedziałowa SN z pojedyńczym układem szyn zbiorczych na napięcie znamionowe 24kV, z szynami zbiorczymi na prąd znamionowy ciągły 630A oraz szynami odgałęźnymi 630A, złożona wg rys z następujących pól: kpl Pole wyłącznikowe DM1-W 630A wyposażone w: - wyłącznik SF 6 typu SF1 24kV w wykonaniu wysuwnym: prąd znamionowy 630A, prąd znamionowy wyłączalny16ka, prąd zwarciowy załączalny 40kA, napięcie wyzwalaczy YF, Y01, Y02: 220V DC szt. 1 - przekładnik prądowy typu ARM3/N2F 50/5A; 10VA (24kV) kl. 5P10, J th =300xI1r szt. 3 odłącznik ze stykami pomocn. 2z+2r kpl 1 - uziemnik dolny ze stykami pomocn. 1z+1r kpl 1 - wskaźniki obecności napięcia kpl 1 - dodatkowa skrzynka na aparaturę nn szt. 1 Wymiary pola: 750x1220x2050 kpl 2 1 Stacja prostownikowa "Fiołkowa Elektroprojekt S.A. Oddział w Łodzi RSN - Rozdzielnica średniego napięcia Zestawienie materiałów Form. 1/7 Nr kol. 3/2 Nr rys

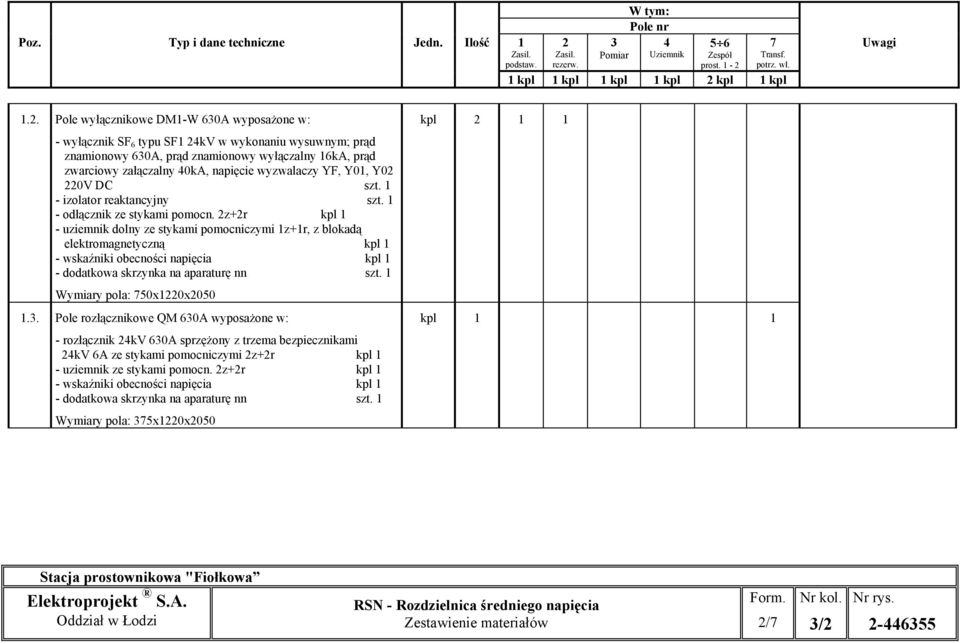

7 Poz. Typ i dane techniczne Jedn. Ilość 1 Zasil. podstaw. 2 Zasil. rezerw. 3 Pomiar W tym: Pole nr 4 Uziemnik 5 6 Zespół prost Transf. potrz. wł. 1 kpl 1 kpl 1 kpl 1 kpl 2 kpl 1 kpl Uwagi 1.2. Pole wyłącznikowe DM1-W 630A wyposażone w: - wyłącznik SF 6 typu SF1 24kV w wykonaniu wysuwnym; prąd znamionowy 630A, prąd znamionowy wyłączalny 16kA, prąd zwarciowy załączalny 40kA, napięcie wyzwalaczy YF, Y01, Y02 220V DC szt. 1 - izolator reaktancyjny szt. 1 - odłącznik ze stykami pomocn. 2z+2r kpl 1 - uziemnik dolny ze stykami pomocniczymi 1z+1r, z blokadą elektromagnetyczną kpl 1 - wskaźniki obecności napięcia kpl 1 - dodatkowa skrzynka na aparaturę nn szt. 1 Wymiary pola: 750x1220x Pole rozłącznikowe QM 630A wyposażone w: - rozłącznik 24kV 630A sprzężony z trzema bezpiecznikami 24kV 6A ze stykami pomocniczymi 2z+2r kpl 1 - uziemnik ze stykami pomocn. 2z+2r kpl 1 - wskaźniki obecności napięcia kpl 1 - dodatkowa skrzynka na aparaturę nn szt. 1 Wymiary pola: 375x1220x2050 kpl kpl 1 1 Stacja prostownikowa "Fiołkowa Elektroprojekt S.A. Oddział w Łodzi RSN - Rozdzielnica średniego napięcia Zestawienie materiałów Form. 2/7 Nr kol. 3/2 Nr rys

8 Poz. Typ i dane techniczne Jedn. Ilość 1 Zasil. podstaw. 2 Zasil. rezerw. 3 Pomiar W tym: Pole nr 4 Uziemnik 5 6 Zespół prost Transf. potrz. wł. 1 kpl 1 kpl 1 kpl 1 kpl 2 kpl 1 kpl Uwagi 1.4. Pole pomiaru GBC-A 630A z wyprowadzeniem w lewo, wyposażone w: - przekładniki napięciowe typu VRQ2-n/S / 3/100/ 3/100/ 3 I uzw. 5VA kl. 0,2 leg. II uzw. 10VA kl. 0,5 z oddzielnie plombowanymi zaciskami szt. 3 - przekładniki prądowe typu ARM3/N2F 60/5/5A (24kV) I uzw. 15VA kl. 0,2 FS5 leg. II uzw. 10VA kl. 0,5 FS10 z oddzielnie plombowanymi zaciskami I tn = 300xI1r szt. 3 - dodatkowa skrzynka na aparaturę nn szt. 1 Wymiary pola: 750x1220x2050 kpl Pole pośredniczące 630A z odejściem w lewo, wyposażone w: 1 - wskaźniki obecności napięcia kpl 1 - dodatkowa skrzynka na aparaturę nn szt. 1 z zainstalowanym przedziałem uziemnika szyn zbiorczych wyposażonego w: - uziemnik ze stykami pomocniczymi 1z+3r, z blokadą elektromagnetyczną kpl 1 Wymiary pola: 375x1220x2050 Stacja prostownikowa "Fiołkowa Elektroprojekt S.A. Oddział w Łodzi RSN - Rozdzielnica średniego napięcia Zestawienie materiałów Form. 3/7 Nr kol. 3/2 Nr rys

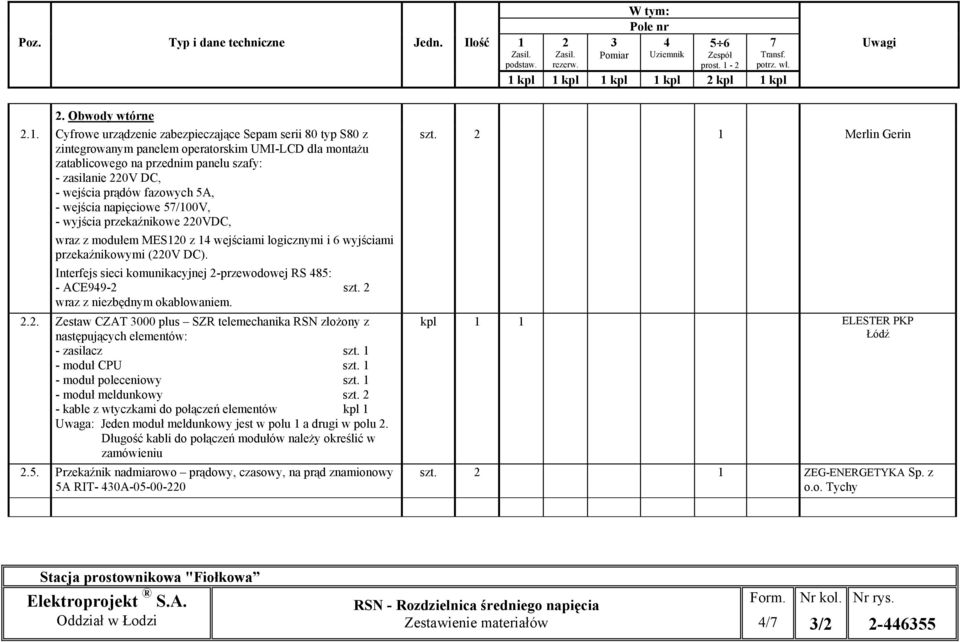

9 Poz. Typ i dane techniczne Jedn. Ilość 1 Zasil. podstaw. 2 Zasil. rezerw. 3 Pomiar W tym: Pole nr 4 Uziemnik 5 6 Zespół prost Transf. potrz. wł. 1 kpl 1 kpl 1 kpl 1 kpl 2 kpl 1 kpl Uwagi 2. Obwody wtórne 2.1. Cyfrowe urządzenie zabezpieczające Sepam serii 80 typ S80 z zintegrowanym panelem operatorskim UMI-LCD dla montażu zatablicowego na przednim panelu szafy: - zasilanie 220V DC, - wejścia prądów fazowych 5A, - wejścia napięciowe 57/100V, - wyjścia przekaźnikowe 220VDC, wraz z modułem MES120 z 14 wejściami logicznymi i 6 wyjściami przekaźnikowymi (220V DC). Interfejs sieci komunikacyjnej 2-przewodowej RS 485: - ACE949-2 szt. 2 wraz z niezbędnym okablowaniem Zestaw CZAT 3000 plus SZR telemechanika RSN złożony z następujących elementów: - zasilacz szt. 1 - moduł CPU szt. 1 - moduł poleceniowy szt. 1 - moduł meldunkowy szt. 2 - kable z wtyczkami do połączeń elementów kpl 1 Uwaga: Jeden moduł meldunkowy jest w polu 1 a drugi w polu 2. Długość kabli do połączeń modułów należy określić w zamówieniu 2.5. Przekaźnik nadmiarowo prądowy, czasowy, na prąd znamionowy 5A RIT- 430A szt. 2 1 Merlin Gerin kpl 1 1 ELESTER PKP Łódź szt. 2 1 ZEG-ENERGETYKA Sp. z o.o. Tychy Stacja prostownikowa "Fiołkowa Elektroprojekt S.A. Oddział w Łodzi RSN - Rozdzielnica średniego napięcia Zestawienie materiałów Form. 4/7 Nr kol. 3/2 Nr rys

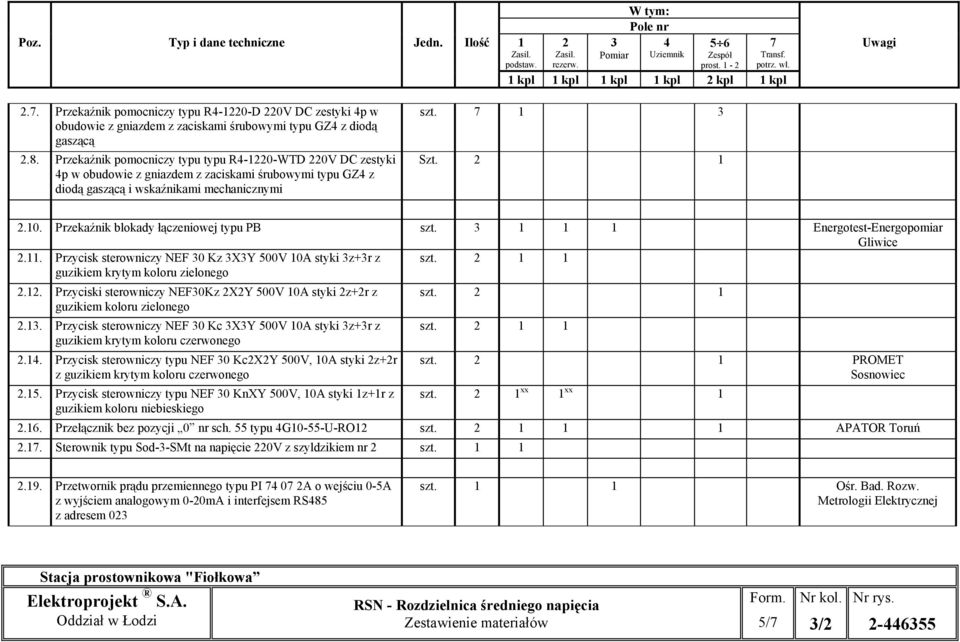

10 Poz. Typ i dane techniczne Jedn. Ilość 1 Zasil. podstaw. 2 Zasil. rezerw. 3 Pomiar W tym: Pole nr 4 Uziemnik 5 6 Zespół prost Transf. potrz. wł. 1 kpl 1 kpl 1 kpl 1 kpl 2 kpl 1 kpl Uwagi 2.7. Przekaźnik pomocniczy typu R D 220V DC zestyki 4p w obudowie z gniazdem z zaciskami śrubowymi typu GZ4 z diodą gaszącą 2.8. Przekaźnik pomocniczy typu typu R WTD 220V DC zestyki 4p w obudowie z gniazdem z zaciskami śrubowymi typu GZ4 z diodą gaszącą i wskaźnikami mechanicznymi szt Szt Przekaźnik blokady łączeniowej typu PB szt Energotest-Energopomiar Gliwice Przycisk sterowniczy NEF 30 Kz 3X3Y 500V 10A styki 3z+3r z guzikiem krytym koloru zielonego szt Przyciski sterowniczy NEF30Kz 2X2Y 500V 10A styki 2z+2r z guzikiem koloru zielonego Przycisk sterowniczy NEF 30 Kc 3X3Y 500V 10A styki 3z+3r z guzikiem krytym koloru czerwonego Przycisk sterowniczy typu NEF 30 Kc2X2Y 500V, 10A styki 2z+2r z guzikiem krytym koloru czerwonego Przycisk sterowniczy typu NEF 30 KnXY 500V, 10A styki 1z+1r z guzikiem koloru niebieskiego szt. 2 1 szt szt. 2 1 PROMET Sosnowiec szt. 2 1 xx 1 xx Przełącznik bez pozycji 0 nr sch. 55 typu 4G10-55-U-RO12 szt APATOR Toruń Sterownik typu Sod-3-SMt na napięcie 220V z szyldzikiem nr 2 szt Przetwornik prądu przemiennego typu PI A o wejściu 0-5A z wyjściem analogowym 0-20mA i interfejsem RS485 z adresem 023 szt. 1 1 Ośr. Bad. Rozw. Metrologii Elektrycznej Stacja prostownikowa "Fiołkowa Elektroprojekt S.A. Oddział w Łodzi RSN - Rozdzielnica średniego napięcia Zestawienie materiałów Form. 5/7 Nr kol. 3/2 Nr rys

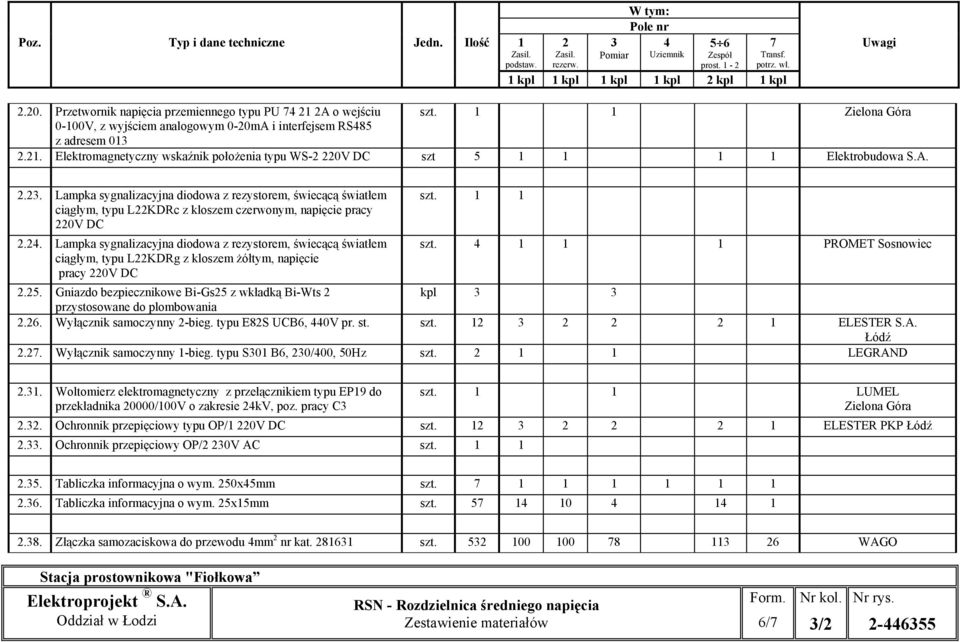

11 Poz. Typ i dane techniczne Jedn. Ilość 1 Zasil. podstaw. 2 Zasil. rezerw. 3 Pomiar W tym: Pole nr 4 Uziemnik 5 6 Zespół prost Transf. potrz. wł. 1 kpl 1 kpl 1 kpl 1 kpl 2 kpl 1 kpl Uwagi Przetwornik napięcia przemiennego typu PU A o wejściu szt. 1 1 Zielona Góra 0-100V, z wyjściem analogowym 0-20mA i interfejsem RS485 z adresem Elektromagnetyczny wskaźnik położenia typu WS-2 220V DC szt Elektrobudowa S.A Lampka sygnalizacyjna diodowa z rezystorem, świecącą światłem ciągłym, typu L22KDRc z kloszem czerwonym, napięcie pracy 220V DC Lampka sygnalizacyjna diodowa z rezystorem, świecącą światłem ciągłym, typu L22KDRg z kloszem żółtym, napięcie pracy 220V DC szt. 1 1 szt PROMET Sosnowiec Gniazdo bezpiecznikowe Bi-Gs25 z wkładką Bi-Wts 2 kpl 3 3 przystosowane do plombowania Wyłącznik samoczynny 2-bieg. typu E82S UCB6, 440V pr. st. szt ELESTER S.A. Łódź Wyłącznik samoczynny 1-bieg. typu S301 B6, 230/400, 50Hz szt LEGRAND Woltomierz elektromagnetyczny z przełącznikiem typu EP19 do przekładnika 20000/100V o zakresie 24kV, poz. pracy C3 szt. 1 1 LUMEL Zielona Góra Ochronnik przepięciowy typu OP/1 220V DC szt ELESTER PKP Łódź Ochronnik przepięciowy OP/2 230V AC szt Tabliczka informacyjna o wym. 250x45mm szt Tabliczka informacyjna o wym. 25x15mm szt Złączka samozaciskowa do przewodu 4mm 2 nr kat szt WAGO Stacja prostownikowa "Fiołkowa Elektroprojekt S.A. Oddział w Łodzi RSN - Rozdzielnica średniego napięcia Zestawienie materiałów Form. 6/7 Nr kol. 3/2 Nr rys

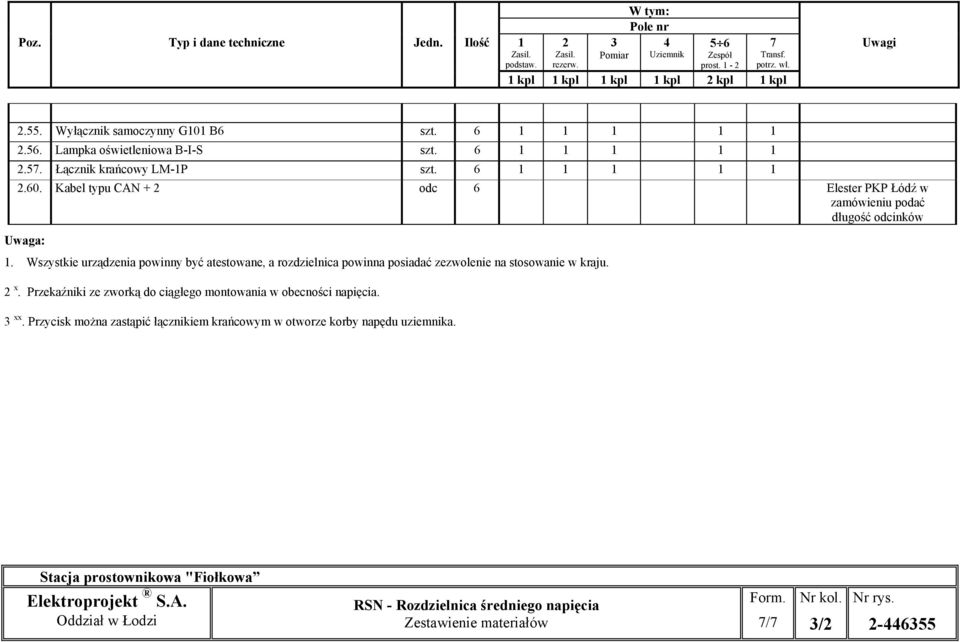

12 Poz. Typ i dane techniczne Jedn. Ilość 1 Zasil. podstaw. 2 Zasil. rezerw. 3 Pomiar W tym: Pole nr 4 Uziemnik 5 6 Zespół prost Transf. potrz. wł. 1 kpl 1 kpl 1 kpl 1 kpl 2 kpl 1 kpl Uwagi Wyłącznik samoczynny G101 B6 szt Lampka oświetleniowa B-I-S szt Łącznik krańcowy LM-1P szt Kabel typu CAN + 2 odc 6 Elester PKP Łódź w zamówieniu podać długość odcinków Uwaga: 1. Wszystkie urządzenia powinny być atestowane, a rozdzielnica powinna posiadać zezwolenie na stosowanie w kraju. 2 x. Przekaźniki ze zworką do ciągłego montowania w obecności napięcia. 3 xx. Przycisk można zastąpić łącznikiem krańcowym w otworze korby napędu uziemnika. Stacja prostownikowa "Fiołkowa Elektroprojekt S.A. Oddział w Łodzi RSN - Rozdzielnica średniego napięcia Zestawienie materiałów Form. 7/7 Nr kol. 3/2 Nr rys

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31
