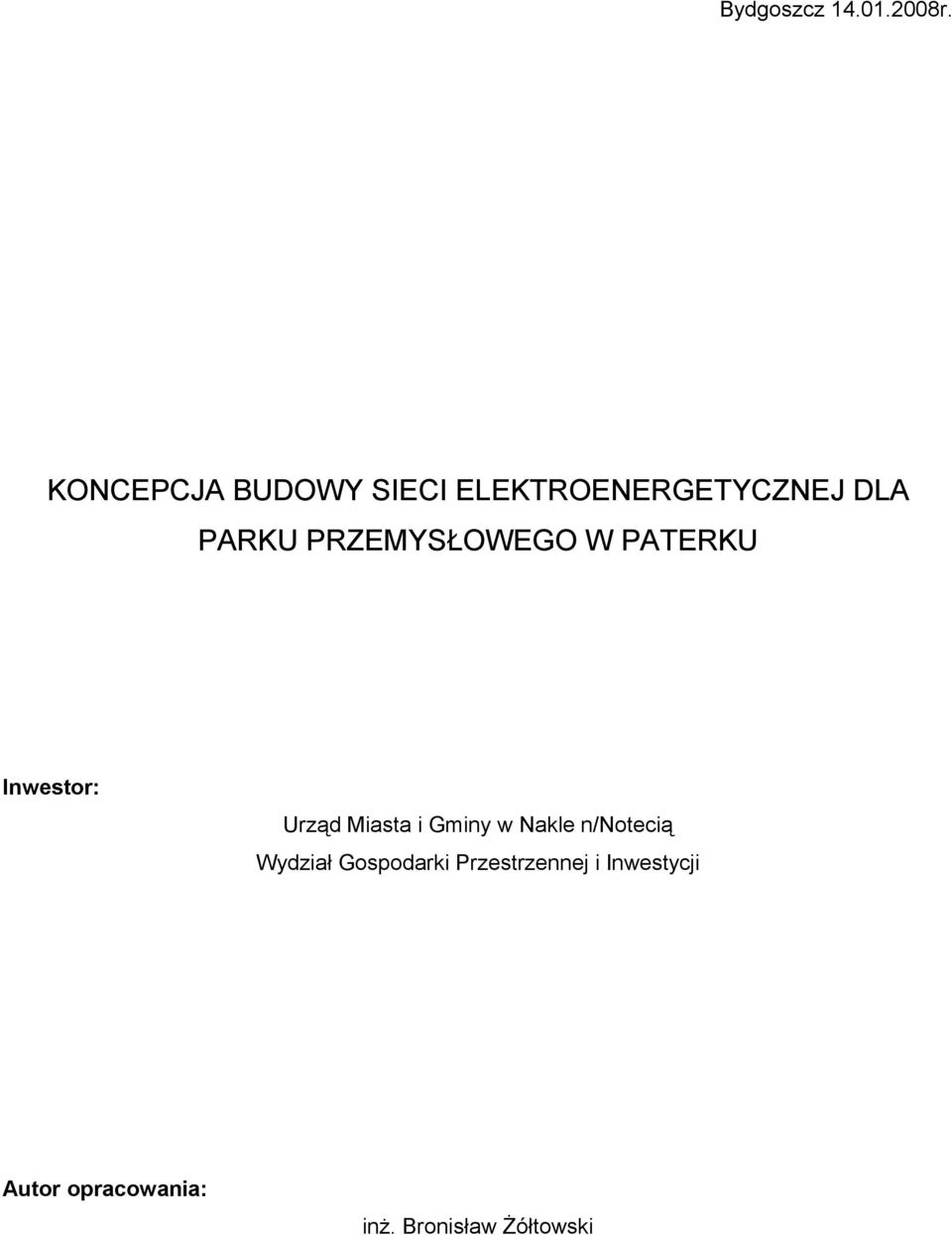

1 Bydgoszcz r. KONCEPCJA BUDOWY SIECI ELEKTROENERGETYCZNEJ DLA PARKU PRZEMYSŁOWEGO W PATERKU Inwestor: Urząd Miasta i Gminy w Nakle n/notecią Wydział Gospodarki Przestrzennej i Inwestycji Autor opracowania: inż. Bronisław Żółtowski

2 I. ZAWARTOŚĆ OPRACOWANIA I. ZAWARTOŚĆ OPRACOWANIA II. OPIS TECHNICZNY III. WSTĘPNA OCENA KOSZTÓW IV. RYSUNKI RYS. 1/3 Koncepcja sieci elektroenergetycznych na planie sytuacyjnym RYS. 2/3 Przykładowa wolnostojąca stacja transformatorowa BEK 250/450 (1 x 630 kva) RYS. 3/3 Przykładowa wolnostojąca stacja transformatorowa BEK 300/600 (2 x 630 kva) 2

3 II. OPIS TECHNICZNY do koncepcji budowy sieci elektroenergetycznej dla parku przemysłowego w Paterku Podstawa opracowania. 1. Zlecenie Inwestora; 2. Aktualny plan sytuacyjno-wysokościowy; 3. Ustalenia dokonane z Inwestorem; 4. Uzgodnienia międzybranżowe, 5. Aktualne normy i przepisy. Zakres opracowania. 1. Sieć nn. zasilania oświetlenia ulicznego, 2. Sieć nn. do zapewnienia energii elektrycznej dla planowanych działek, 3. Wstępny dobór stacji transformatorowych Przyjęte rozwiązania projektowe Przyjęto, że całość planowanej inwestycji podzielona będzie na trzy w pełni funkcjonalne etapy. W każdym z etapów dla planowanej strefy przyjęto: - Montaż stacji transformatorowej wraz z przyłączem do istniejącej napowietrznej sieci SN. - Instalacje sieci nn. dla obwodów oświetlenia ulicznego wraz z kompletnymi słupami oświetleniowymi - Instalacje sieci nn. dla obwodów dostarczenia energii elektrycznej do projektowanych działek. Strefy podzielone zostały w sposób umożliwiający ich etapowe, w pełni funkcjonalne wykonanie. Poniżej przedstawione zostały proponowane rozwiązania. Oświetlenie oraz związana z nim sieć nn. dla oświetlenia ulicznego W koncepcji przyjęto, że zasilanie obwodów oświetlenia ulicznego będzie brane z rozdzielnic oświetleniowych umieszczonych w każdej ze stacji transformatorowych. Na podstawie normy PN-76/E wstępnie przyjęto kategorię oświetlenia ulicznego na kategorię D czyli ważny ruch mieszany, którego główną częścią może być ruch wolny lub pieszy. Przyjęto również, że rozmieszczenie opraw oświetleniowych będzie jednostronne, a odległości między słupami będą wynosiły 25 m. Wielkości te jednak należy sprecyzować w projekcie wykonawczym. Należy pamiętać, że wszystkie niezbędne obliczenia należy wykonać na etapie projektu wykonawczego znając wszystkie parametry dróg. Większość obliczeń nie jest możliwa do wykonania na etapie obecnej koncepcji. Obwody oświetlenia podzielone są zgodnie z etapowymi strefami przedstawionymi przez Inwestora. 3

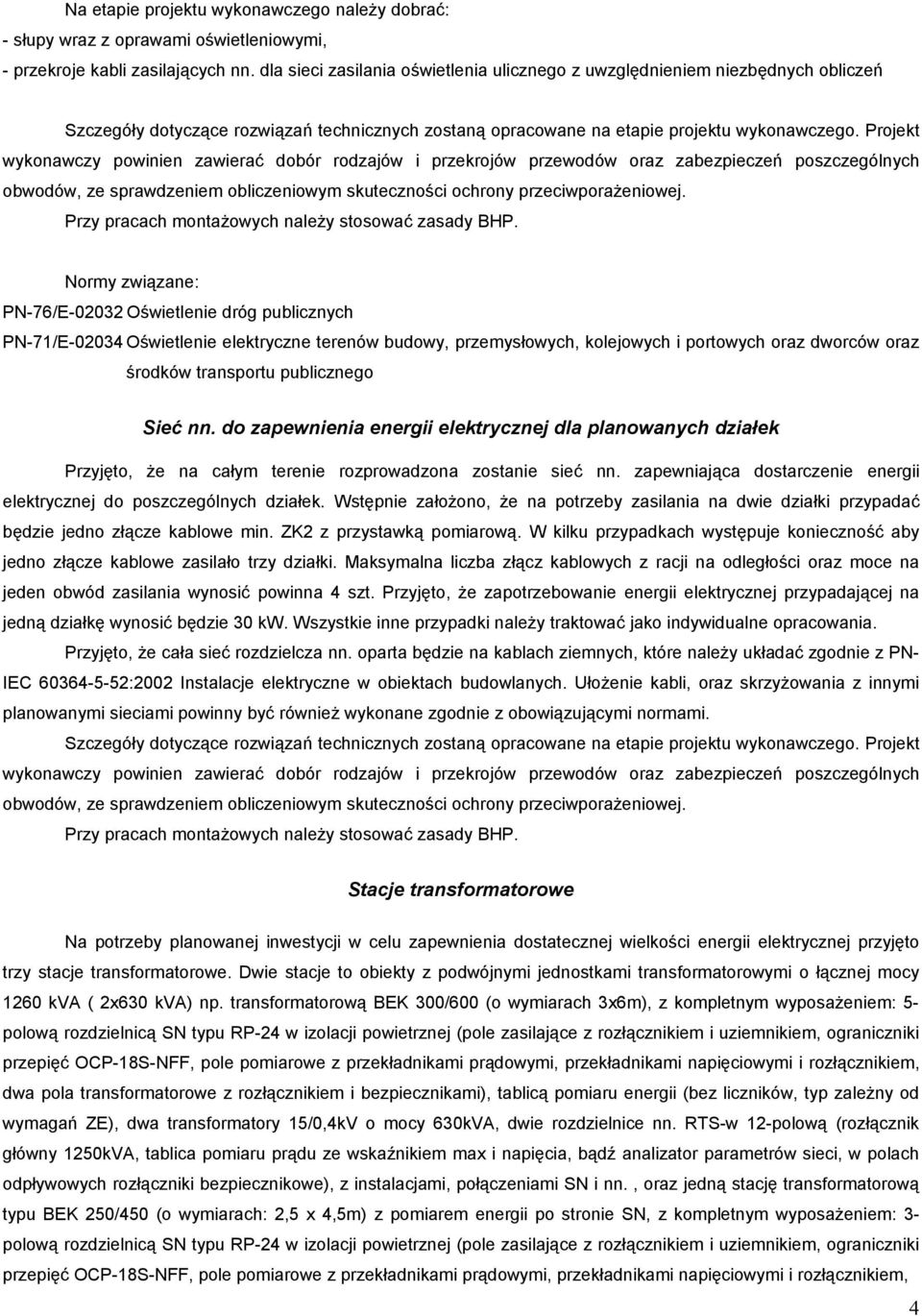

4 Na etapie projektu wykonawczego należy dobrać: - słupy wraz z oprawami oświetleniowymi, - przekroje kabli zasilających nn. dla sieci zasilania oświetlenia ulicznego z uwzględnieniem niezbędnych obliczeń Szczegóły dotyczące rozwiązań technicznych zostaną opracowane na etapie projektu wykonawczego. Projekt wykonawczy powinien zawierać dobór rodzajów i przekrojów przewodów oraz zabezpieczeń poszczególnych obwodów, ze sprawdzeniem obliczeniowym skuteczności ochrony przeciwporażeniowej. Przy pracach montażowych należy stosować zasady BHP. Normy związane: PN-76/E Oświetlenie dróg publicznych PN-71/E Oświetlenie elektryczne terenów budowy, przemysłowych, kolejowych i portowych oraz dworców oraz środków transportu publicznego Sieć nn. do zapewnienia energii elektrycznej dla planowanych działek Przyjęto, że na całym terenie rozprowadzona zostanie sieć nn. zapewniająca dostarczenie energii elektrycznej do poszczególnych działek. Wstępnie założono, że na potrzeby zasilania na dwie działki przypadać będzie jedno złącze kablowe min. ZK2 z przystawką pomiarową. W kilku przypadkach występuje konieczność aby jedno złącze kablowe zasilało trzy działki. Maksymalna liczba złącz kablowych z racji na odległości oraz moce na jeden obwód zasilania wynosić powinna 4 szt. Przyjęto, że zapotrzebowanie energii elektrycznej przypadającej na jedną działkę wynosić będzie 30 kw. Wszystkie inne przypadki należy traktować jako indywidualne opracowania. Przyjęto, że cała sieć rozdzielcza nn. oparta będzie na kablach ziemnych, które należy układać zgodnie z PN- IEC :2002 Instalacje elektryczne w obiektach budowlanych. Ułożenie kabli, oraz skrzyżowania z innymi planowanymi sieciami powinny być również wykonane zgodnie z obowiązującymi normami. Szczegóły dotyczące rozwiązań technicznych zostaną opracowane na etapie projektu wykonawczego. Projekt wykonawczy powinien zawierać dobór rodzajów i przekrojów przewodów oraz zabezpieczeń poszczególnych obwodów, ze sprawdzeniem obliczeniowym skuteczności ochrony przeciwporażeniowej. Przy pracach montażowych należy stosować zasady BHP. Stacje transformatorowe Na potrzeby planowanej inwestycji w celu zapewnienia dostatecznej wielkości energii elektrycznej przyjęto trzy stacje transformatorowe. Dwie stacje to obiekty z podwójnymi jednostkami transformatorowymi o łącznej mocy 1260 kva ( 2x630 kva) np. transformatorową BEK 300/600 (o wymiarach 3x6m), z kompletnym wyposażeniem: 5- polową rozdzielnicą SN typu RP-24 w izolacji powietrznej (pole zasilające z rozłącznikiem i uziemnikiem, ograniczniki przepięć OCP-18S-NFF, pole pomiarowe z przekładnikami prądowymi, przekładnikami napięciowymi i rozłącznikiem, dwa pola transformatorowe z rozłącznikiem i bezpiecznikami), tablicą pomiaru energii (bez liczników, typ zależny od wymagań ZE), dwa transformatory 15/0,4kV o mocy 630kVA, dwie rozdzielnice nn. RTS-w 12-polową (rozłącznik główny 1250kVA, tablica pomiaru prądu ze wskaźnikiem max i napięcia, bądź analizator parametrów sieci, w polach odpływowych rozłączniki bezpiecznikowe), z instalacjami, połączeniami SN i nn., oraz jedną stację transformatorową typu BEK 250/450 (o wymiarach: 2,5 x 4,5m) z pomiarem energii po stronie SN, z kompletnym wyposażeniem: 3- polową rozdzielnicą SN typu RP-24 w izolacji powietrznej (pole zasilające z rozłącznikiem i uziemnikiem, ograniczniki przepięć OCP-18S-NFF, pole pomiarowe z przekładnikami prądowymi, przekładnikami napięciowymi i rozłącznikiem, 4

5 pole transformatorowe z rozłącznikiem i bezpiecznikami), tablicą pomiaru energii (bez liczników, typ zależny od wymagań ZE), transformatorem 15/0,4kV o mocy 630kVA, rozdzielnicą nn. RTS-w 12-polową (rozłącznik główny 1250kVA, tablica pomiaru prądu ze wskaźnikiem max i napięcia, bądź analizator parametrów sieci, w polach odpływowych rozłączniki bezpiecznikowe), z instalacjami, połączeniami SN i nn. Przyjęto, że podłączenie oraz dobór kabli po stronie SN należeć będzie do oddziału Energetyki obsługującego dany teren. Szczegóły dotyczące rozwiązań technicznych zostaną opracowane na etapie projektu wykonawczego. Projekt wykonawczy powinien zawierać dobór rodzajów i przekrojów przewodów oraz zabezpieczeń poszczególnych obwodów, ze sprawdzeniem obliczeniowym skuteczności ochrony przeciwporażeniowej. Przy pracach montażowych należy stosować zasady BHP. Uwagi końcowe 1) Wszystkie materiały i urządzenia zastosowane przy budowie winny posiadać atest dopuszczający do stosowania na rynku polskim. 2) Całość robót objętych niniejszym opracowaniem należy wykonać zgodnie z obowiązującymi normami i przepisami. 3) Na etapie projektu wykonawczego: - dobrać przekroje kabli, zabezpieczenia linii kablowych zasilających oraz wykonać niezbędne obliczenia wynikające z wymogów norm i aktualnych przepisów. - zamieścić obliczenia natężenia oświetlenia ulicznego danego rodzaju, - zasilanie opraw oświetleniowych podzielić na oddzielne obwody z uwzględnieniem maksymalnej ilości opraw w poszczególnych obwodach, zgodnie z przepisami i normami. 5

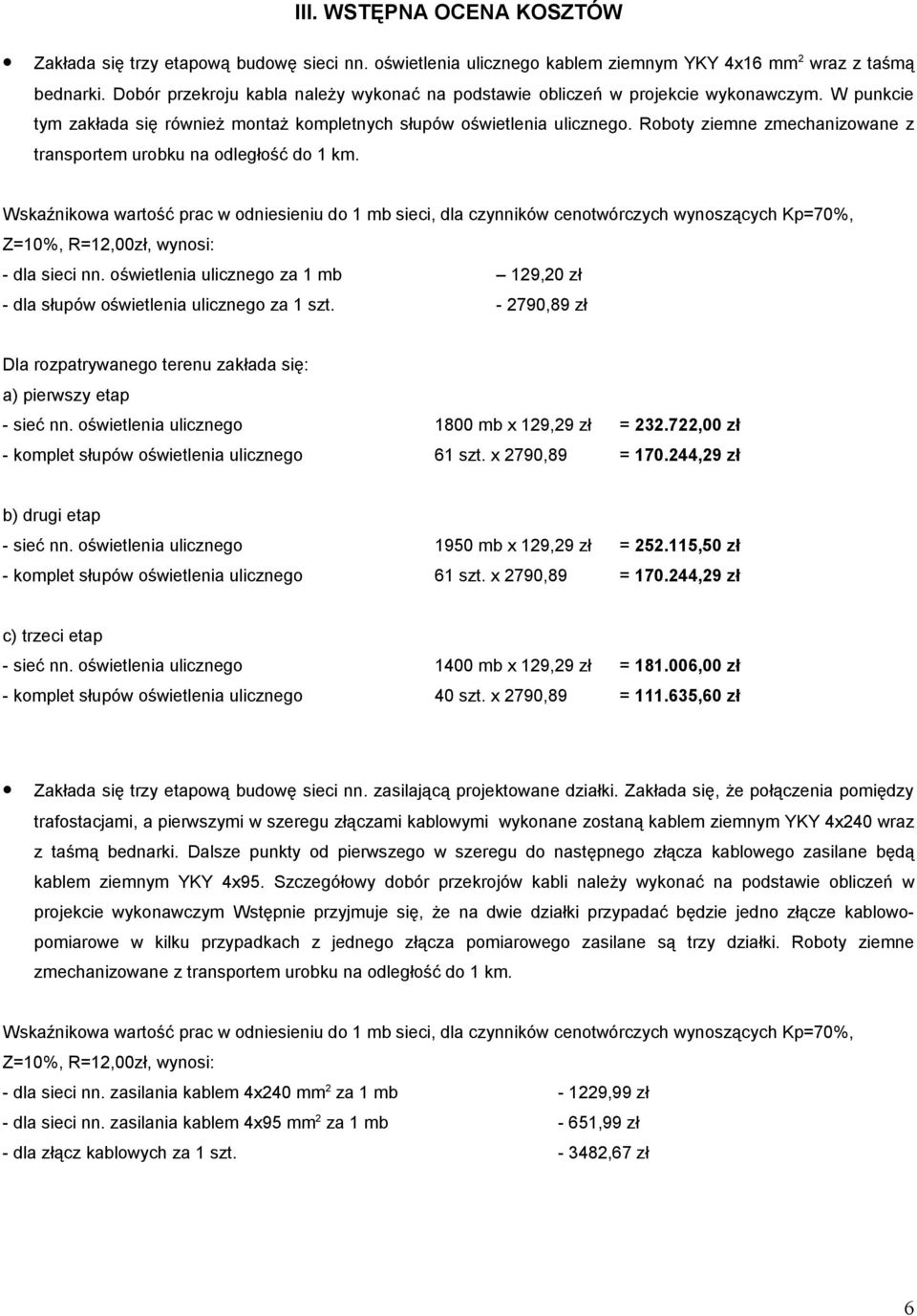

6 III. WSTĘPNA OCENA KOSZTÓW Zakłada się trzy etapową budowę sieci nn. oświetlenia ulicznego kablem ziemnym YKY 4x16 mm 2 wraz z taśmą bednarki. Dobór przekroju kabla należy wykonać na podstawie obliczeń w projekcie wykonawczym. W punkcie tym zakłada się również montaż kompletnych słupów oświetlenia ulicznego. Roboty ziemne zmechanizowane z transportem urobku na odległość do 1 km. Wskaźnikowa wartość prac w odniesieniu do 1 mb sieci, dla czynników cenotwórczych wynoszących Kp=70%, Z=10%, R=12,00zł, wynosi: - dla sieci nn. oświetlenia ulicznego za 1 mb 129,20 zł - dla słupów oświetlenia ulicznego za 1 szt ,89 zł Dla rozpatrywanego terenu zakłada się: a) pierwszy etap - sieć nn. oświetlenia ulicznego 1800 mb x 129,29 zł = ,00 zł - komplet słupów oświetlenia ulicznego 61 szt. x 2790,89 = ,29 zł b) drugi etap - sieć nn. oświetlenia ulicznego 1950 mb x 129,29 zł = ,50 zł - komplet słupów oświetlenia ulicznego 61 szt. x 2790,89 = ,29 zł c) trzeci etap - sieć nn. oświetlenia ulicznego 1400 mb x 129,29 zł = ,00 zł - komplet słupów oświetlenia ulicznego 40 szt. x 2790,89 = ,60 zł Zakłada się trzy etapową budowę sieci nn. zasilającą projektowane działki. Zakłada się, że połączenia pomiędzy trafostacjami, a pierwszymi w szeregu złączami kablowymi wykonane zostaną kablem ziemnym YKY 4x240 wraz z taśmą bednarki. Dalsze punkty od pierwszego w szeregu do następnego złącza kablowego zasilane będą kablem ziemnym YKY 4x95. Szczegółowy dobór przekrojów kabli należy wykonać na podstawie obliczeń w projekcie wykonawczym Wstępnie przyjmuje się, że na dwie działki przypadać będzie jedno złącze kablowopomiarowe w kilku przypadkach z jednego złącza pomiarowego zasilane są trzy działki. Roboty ziemne zmechanizowane z transportem urobku na odległość do 1 km. Wskaźnikowa wartość prac w odniesieniu do 1 mb sieci, dla czynników cenotwórczych wynoszących Kp=70%, Z=10%, R=12,00zł, wynosi: - dla sieci nn. zasilania kablem 4x240 mm 2 za 1 mb ,99 zł - dla sieci nn. zasilania kablem 4x95 mm 2 za 1 mb - 651,99 zł - dla złącz kablowych za 1 szt ,67 zł 6

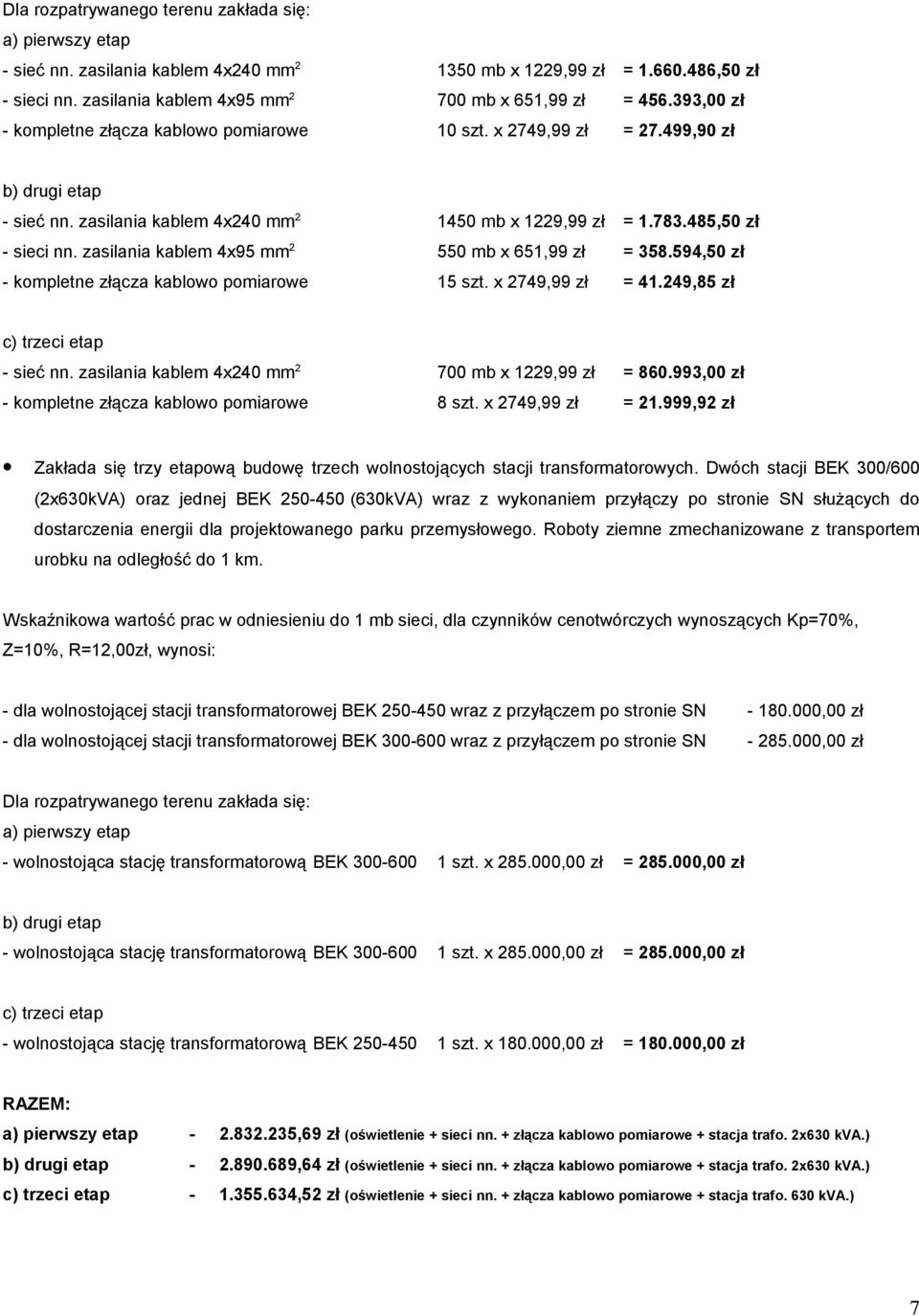

7 Dla rozpatrywanego terenu zakłada się: a) pierwszy etap - sieć nn. zasilania kablem 4x240 mm mb x 1229,99 zł = ,50 zł - sieci nn. zasilania kablem 4x95 mm mb x 651,99 zł = ,00 zł - kompletne złącza kablowo pomiarowe 10 szt. x 2749,99 zł = ,90 zł b) drugi etap - sieć nn. zasilania kablem 4x240 mm mb x 1229,99 zł = ,50 zł - sieci nn. zasilania kablem 4x95 mm mb x 651,99 zł = ,50 zł - kompletne złącza kablowo pomiarowe 15 szt. x 2749,99 zł = ,85 zł c) trzeci etap - sieć nn. zasilania kablem 4x240 mm mb x 1229,99 zł = ,00 zł - kompletne złącza kablowo pomiarowe 8 szt. x 2749,99 zł = ,92 zł Zakłada się trzy etapową budowę trzech wolnostojących stacji transformatorowych. Dwóch stacji BEK 300/600 (2x630kVA) oraz jednej BEK (630kVA) wraz z wykonaniem przyłączy po stronie SN służących do dostarczenia energii dla projektowanego parku przemysłowego. Roboty ziemne zmechanizowane z transportem urobku na odległość do 1 km. Wskaźnikowa wartość prac w odniesieniu do 1 mb sieci, dla czynników cenotwórczych wynoszących Kp=70%, Z=10%, R=12,00zł, wynosi: - dla wolnostojącej stacji transformatorowej BEK wraz z przyłączem po stronie SN ,00 zł - dla wolnostojącej stacji transformatorowej BEK wraz z przyłączem po stronie SN ,00 zł Dla rozpatrywanego terenu zakłada się: a) pierwszy etap - wolnostojąca stację transformatorową BEK szt. x ,00 zł = ,00 zł b) drugi etap - wolnostojąca stację transformatorową BEK szt. x ,00 zł = ,00 zł c) trzeci etap - wolnostojąca stację transformatorową BEK szt. x ,00 zł = ,00 zł RAZEM: a) pierwszy etap ,69 zł (oświetlenie + sieci nn. + złącza kablowo pomiarowe + stacja trafo. 2x630 kva.) b) drugi etap ,64 zł (oświetlenie + sieci nn. + złącza kablowo pomiarowe + stacja trafo. 2x630 kva.) c) trzeci etap ,52 zł (oświetlenie + sieci nn. + złącza kablowo pomiarowe + stacja trafo. 630 kva.) 7

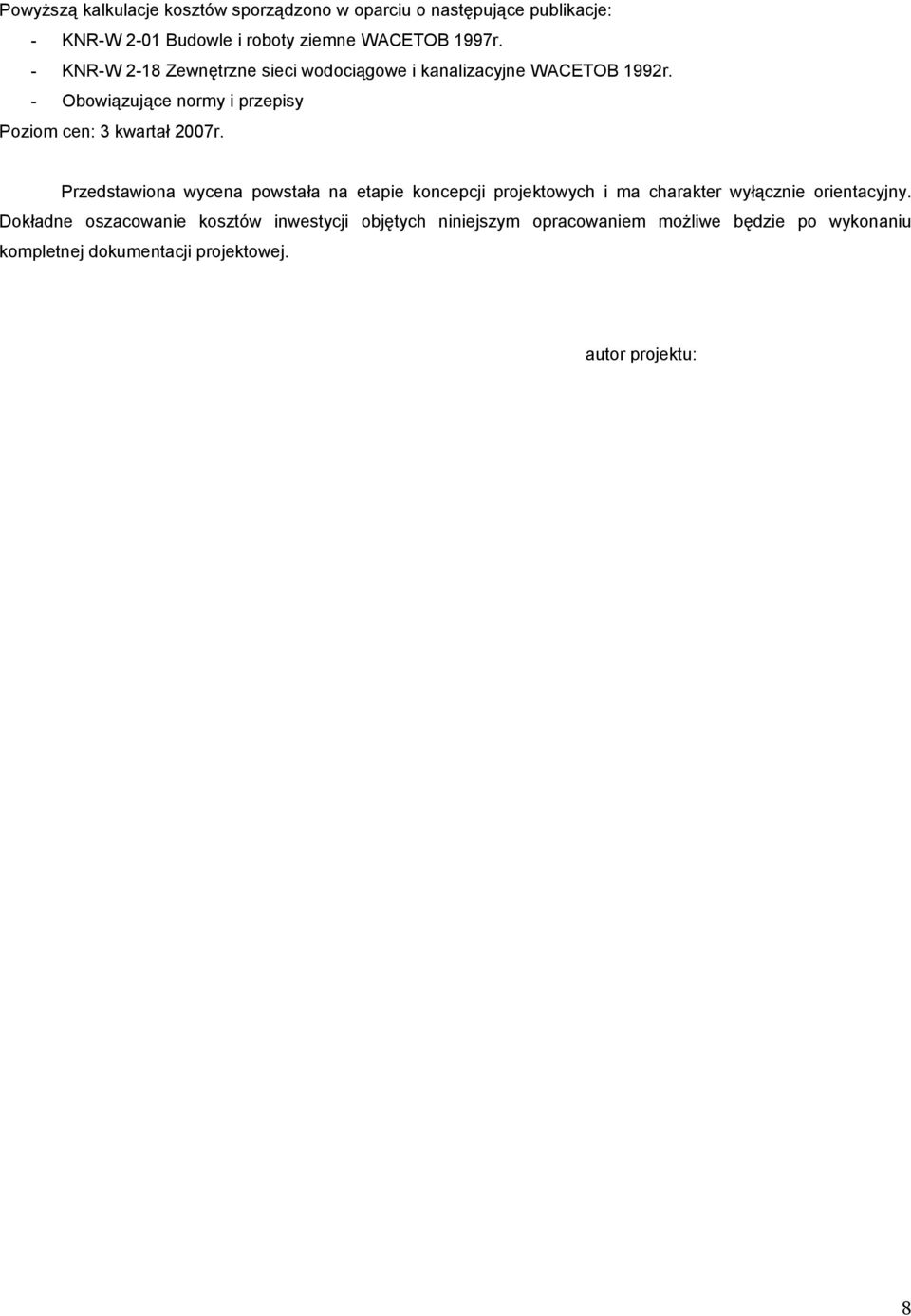

8 Powyższą kalkulacje kosztów sporządzono w oparciu o następujące publikacje: - KNR-W 2-01 Budowle i roboty ziemne WACETOB 1997r. - KNR-W 2-18 Zewnętrzne sieci wodociągowe i kanalizacyjne WACETOB 1992r. - Obowiązujące normy i przepisy Poziom cen: 3 kwartał 2007r. Przedstawiona wycena powstała na etapie koncepcji projektowych i ma charakter wyłącznie orientacyjny. Dokładne oszacowanie kosztów inwestycji objętych niniejszym opracowaniem możliwe będzie po wykonaniu kompletnej dokumentacji projektowej. autor projektu: 8
