1 Rozdzielnice nn stacji transformatorowych Sypniewski Sp. z o.o. Rozwiązania

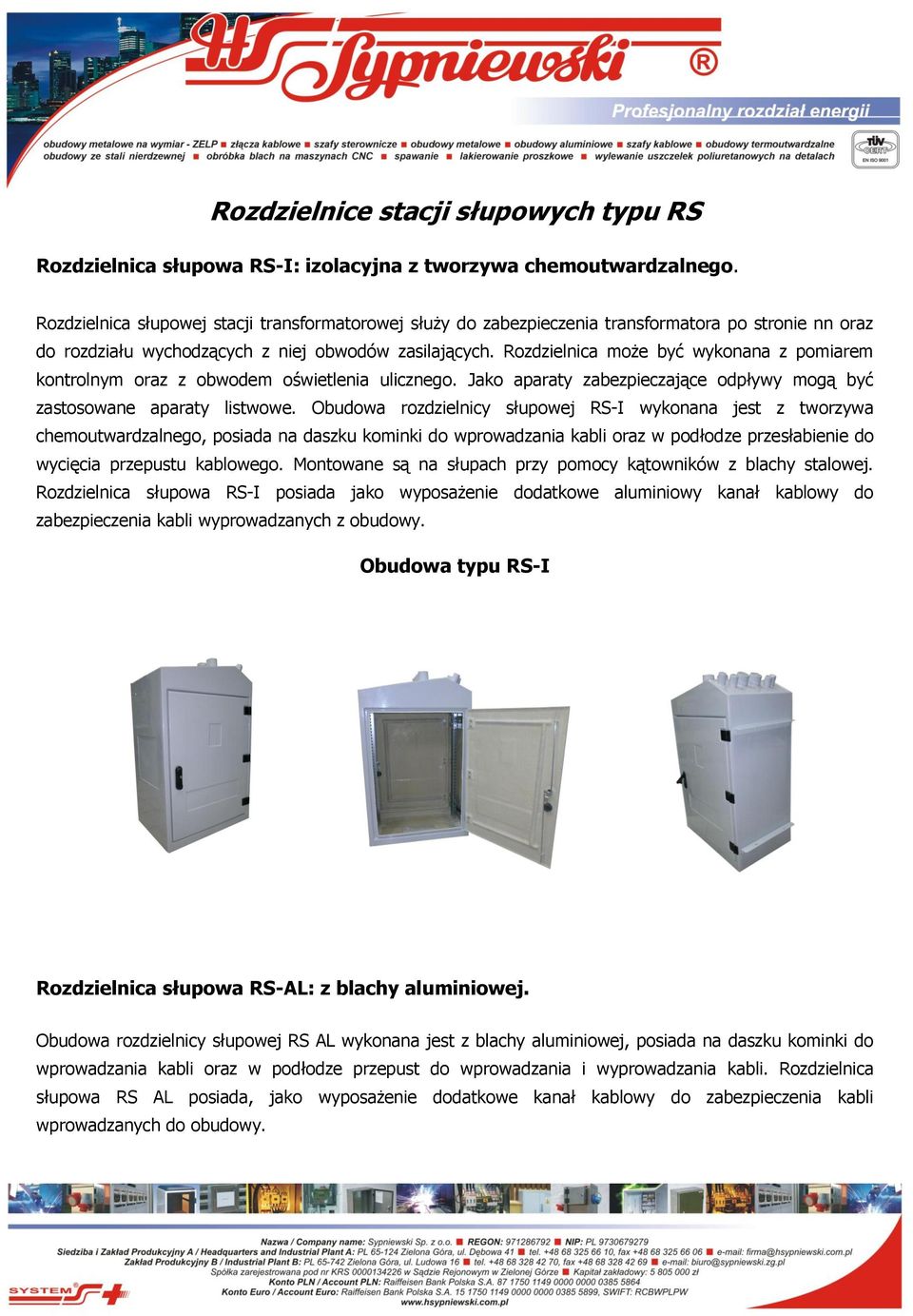

2 Rozdzielnice stacji słupowych typu RS Rozdzielnica słupowa RS-I: izolacyjna z tworzywa chemoutwardzalnego. Rozdzielnica słupowej stacji transformatorowej służy do zabezpieczenia transformatora po stronie nn oraz do rozdziału wychodzących z niej obwodów zasilających. Rozdzielnica może być wykonana z pomiarem kontrolnym oraz z obwodem oświetlenia ulicznego. Jako aparaty zabezpieczające odpływy mogą być zastosowane aparaty listwowe. Obudowa rozdzielnicy słupowej RS-I wykonana jest z tworzywa chemoutwardzalnego, posiada na daszku kominki do wprowadzania kabli oraz w podłodze przesłabienie do wycięcia przepustu kablowego. Montowane są na słupach przy pomocy kątowników z blachy stalowej. Rozdzielnica słupowa RS-I posiada jako wyposażenie dodatkowe aluminiowy kanał kablowy do zabezpieczenia kabli wyprowadzanych z obudowy. Obudowa typu RS-I Rozdzielnica słupowa RS-AL: z blachy aluminiowej. Obudowa rozdzielnicy słupowej RS AL wykonana jest z blachy aluminiowej, posiada na daszku kominki do wprowadzania kabli oraz w podłodze przepust do wprowadzania i wyprowadzania kabli. Rozdzielnica słupowa RS AL posiada, jako wyposażenie dodatkowe kanał kablowy do zabezpieczenia kabli wprowadzanych do obudowy.

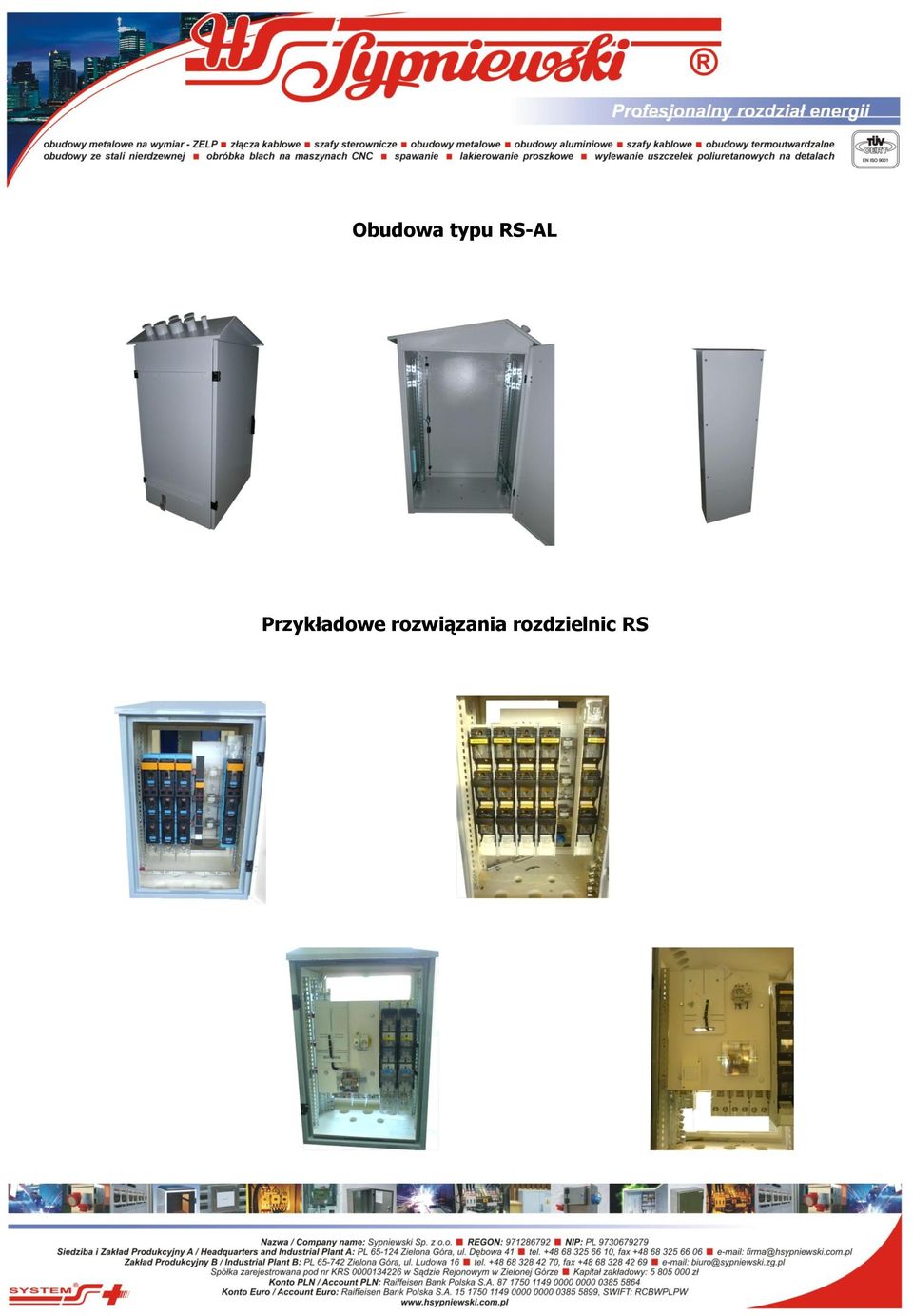

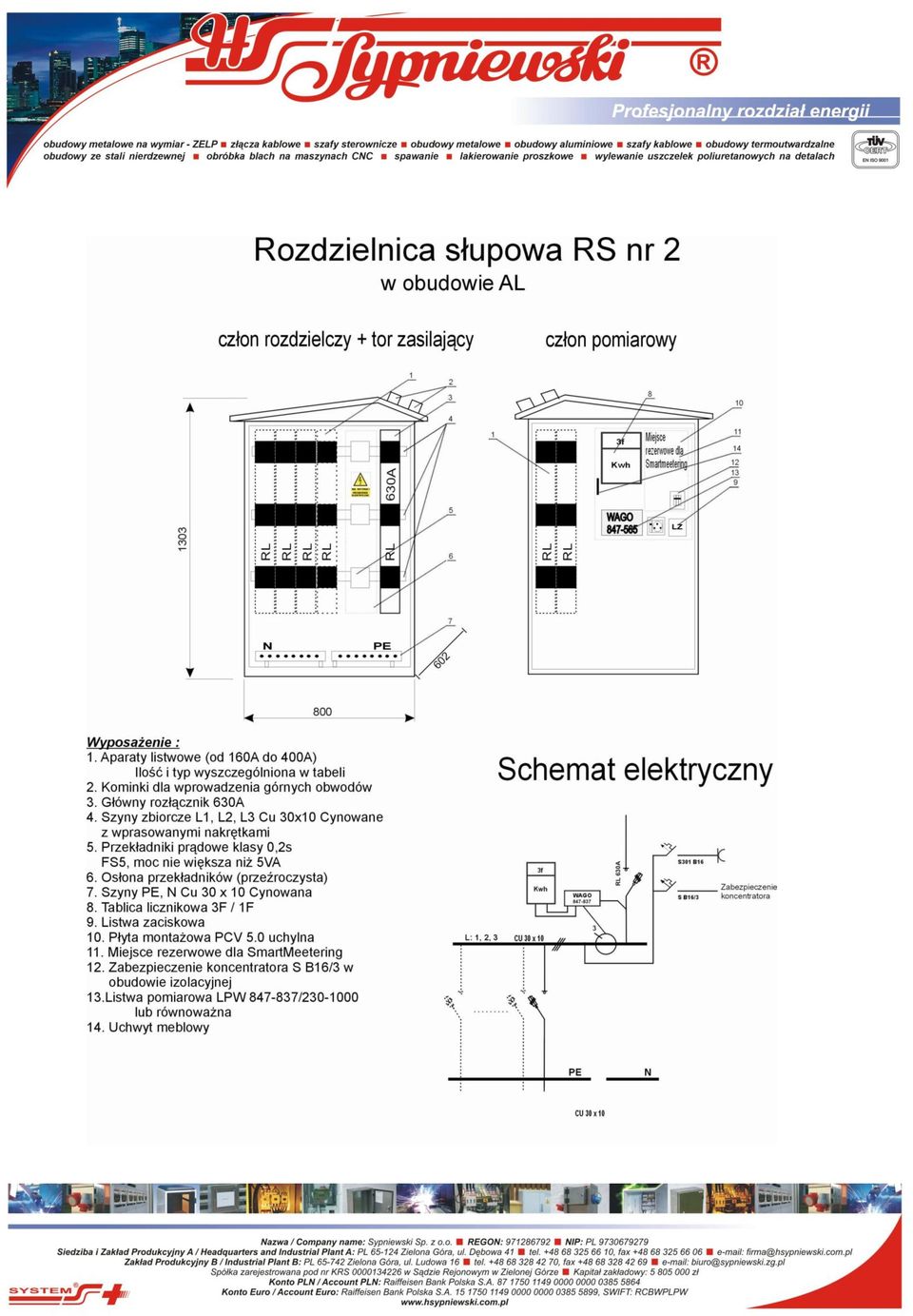

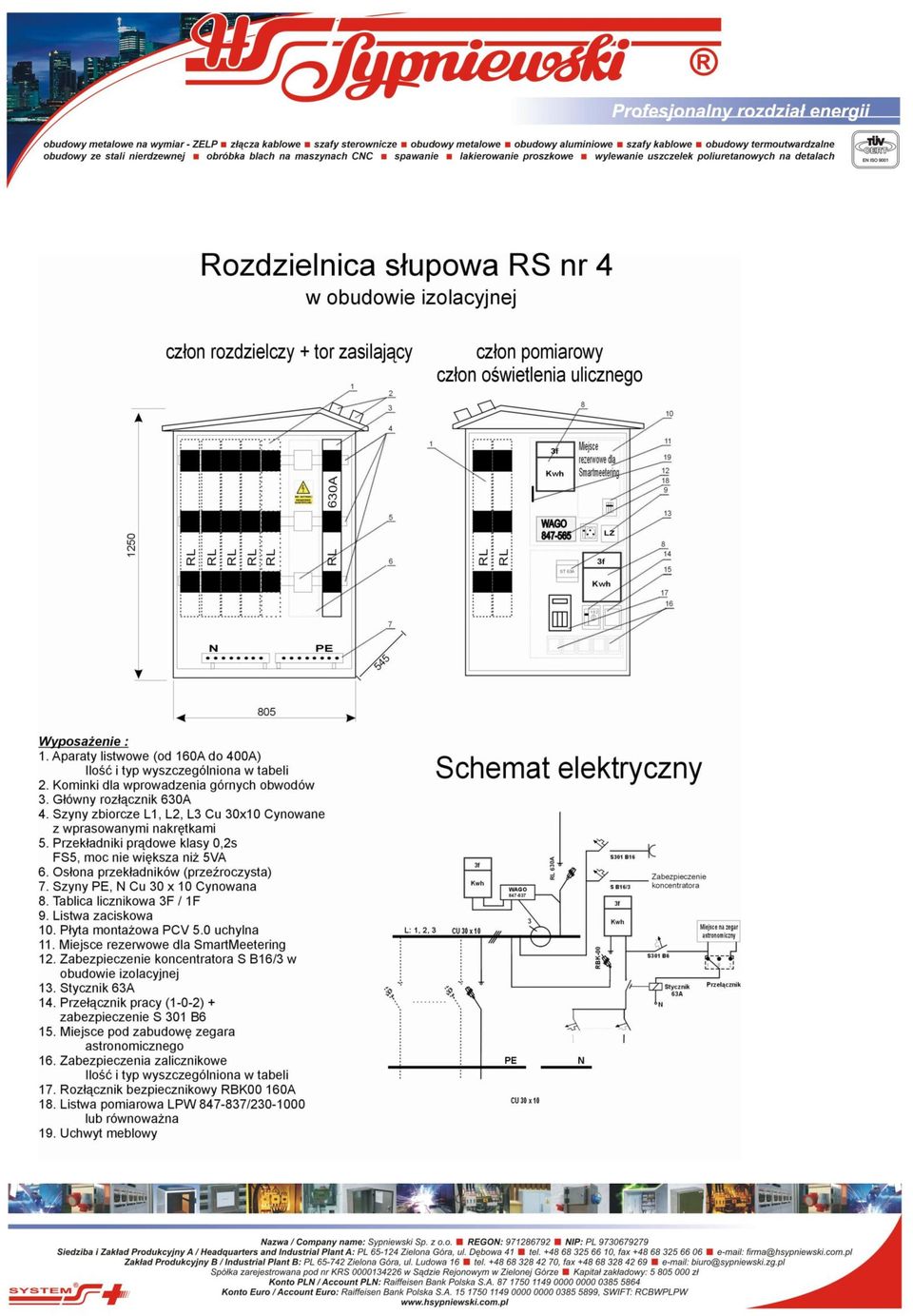

3 Obudowa typu RS-AL Przykładowe rozwiązania rozdzielnic RS

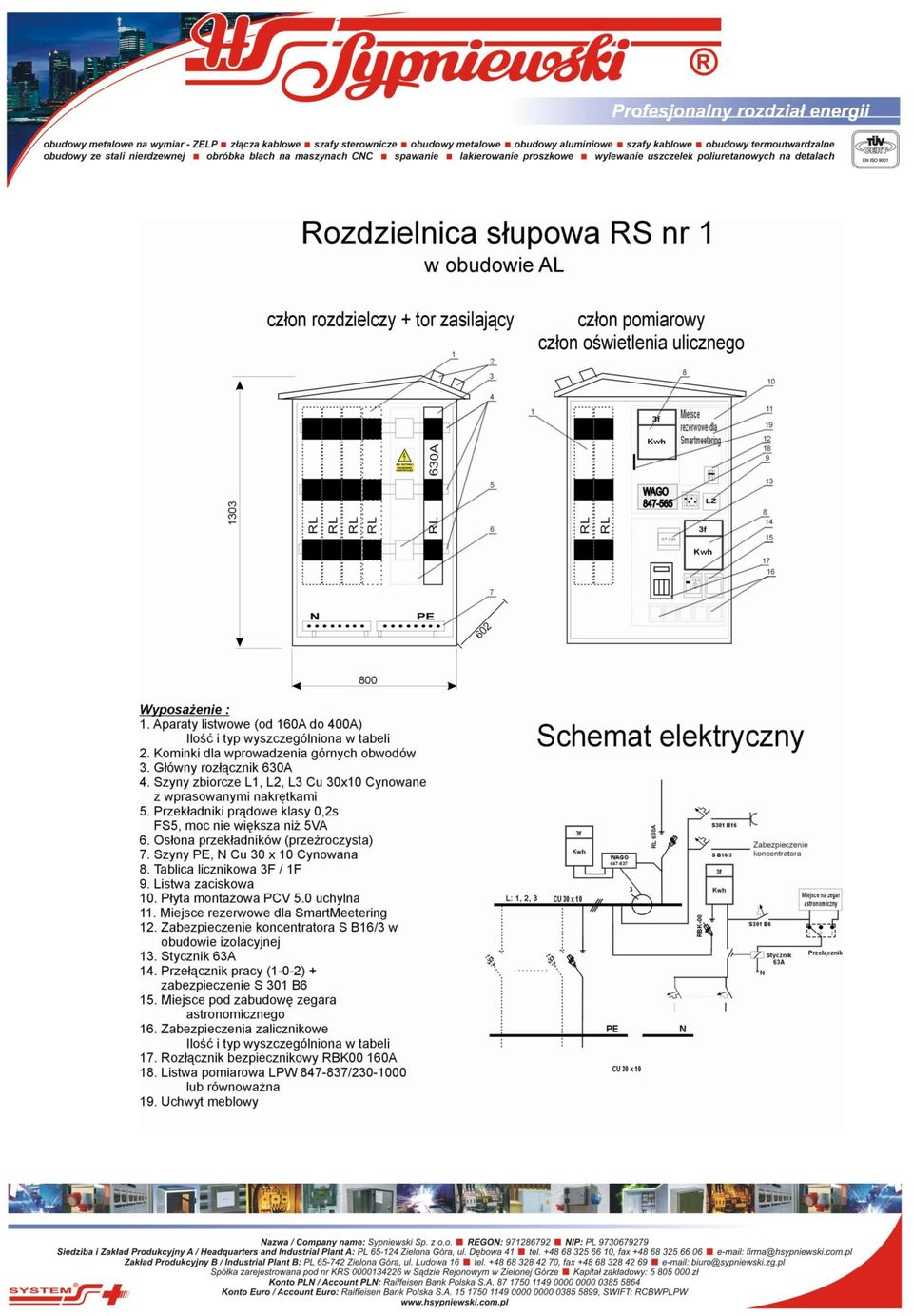

4

5

6

7

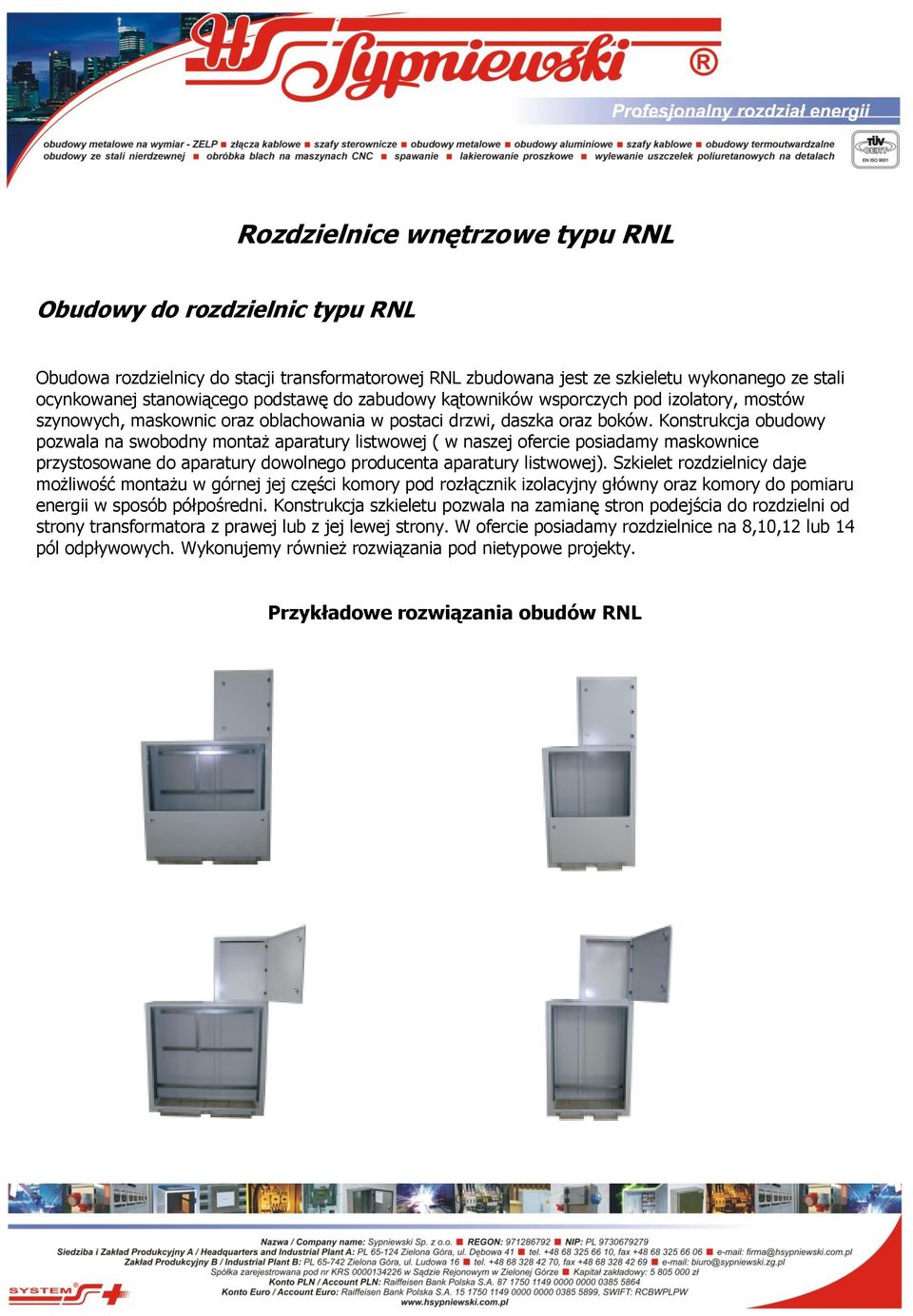

8 Rozdzielnice wnętrzowe typu RNL Obudowy do rozdzielnic typu RNL Obudowa rozdzielnicy do stacji transformatorowej RNL zbudowana jest ze szkieletu wykonanego ze stali ocynkowanej stanowiącego podstawę do zabudowy kątowników wsporczych pod izolatory, mostów szynowych, maskownic oraz oblachowania w postaci drzwi, daszka oraz boków. Konstrukcja obudowy pozwala na swobodny montaż aparatury listwowej ( w naszej ofercie posiadamy maskownice przystosowane do aparatury dowolnego producenta aparatury listwowej). Szkielet rozdzielnicy daje możliwość montażu w górnej jej części komory pod rozłącznik izolacyjny główny oraz komory do pomiaru energii w sposób półpośredni. Konstrukcja szkieletu pozwala na zamianę stron podejścia do rozdzielni od strony transformatora z prawej lub z jej lewej strony. W ofercie posiadamy rozdzielnice na 8,10,12 lub 14 pól odpływowych. Wykonujemy również rozwiązania pod nietypowe projekty. Przykładowe rozwiązania obudów RNL

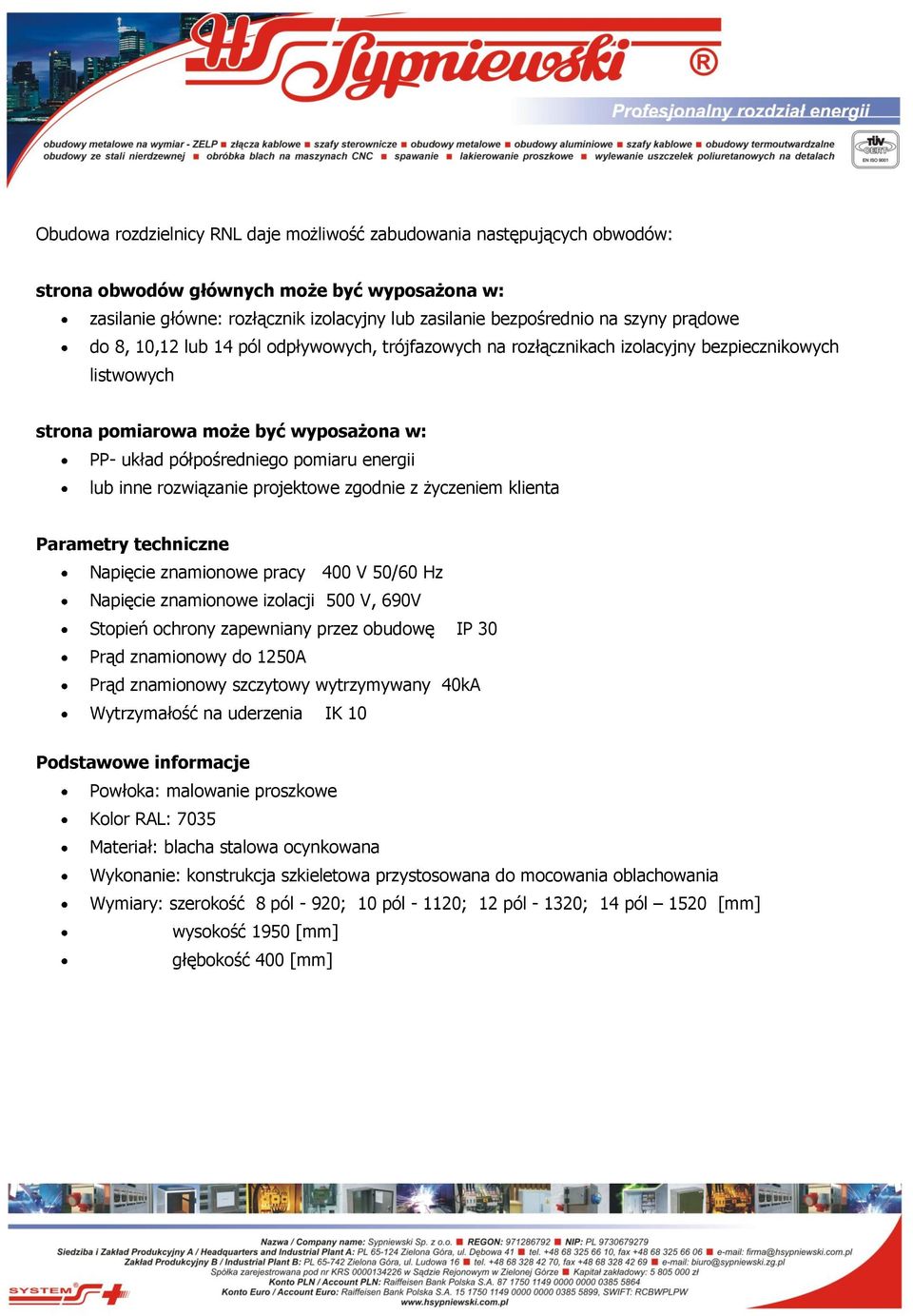

9 Obudowa rozdzielnicy RNL daje możliwość zabudowania następujących obwodów: strona obwodów głównych może być wyposażona w: zasilanie główne: rozłącznik izolacyjny lub zasilanie bezpośrednio na szyny prądowe do 8, 10,12 lub 14 pól odpływowych, trójfazowych na rozłącznikach izolacyjny bezpiecznikowych listwowych strona pomiarowa może być wyposażona w: PP- układ półpośredniego pomiaru energii lub inne rozwiązanie projektowe zgodnie z życzeniem klienta Parametry techniczne Napięcie znamionowe pracy 400 V 50/60 Hz Napięcie znamionowe izolacji 500 V, 690V Stopień ochrony zapewniany przez obudowę IP 30 Prąd znamionowy do 1250A Prąd znamionowy szczytowy wytrzymywany 40kA Wytrzymałość na uderzenia IK 10 Podstawowe informacje Powłoka: malowanie proszkowe Kolor RAL: 7035 Materiał: blacha stalowa ocynkowana Wykonanie: konstrukcja szkieletowa przystosowana do mocowania oblachowania Wymiary: szerokość 8 pól - 920; 10 pól ; 12 pól ; 14 pól 1520 [mm] wysokość 1950 [mm] głębokość 400 [mm]

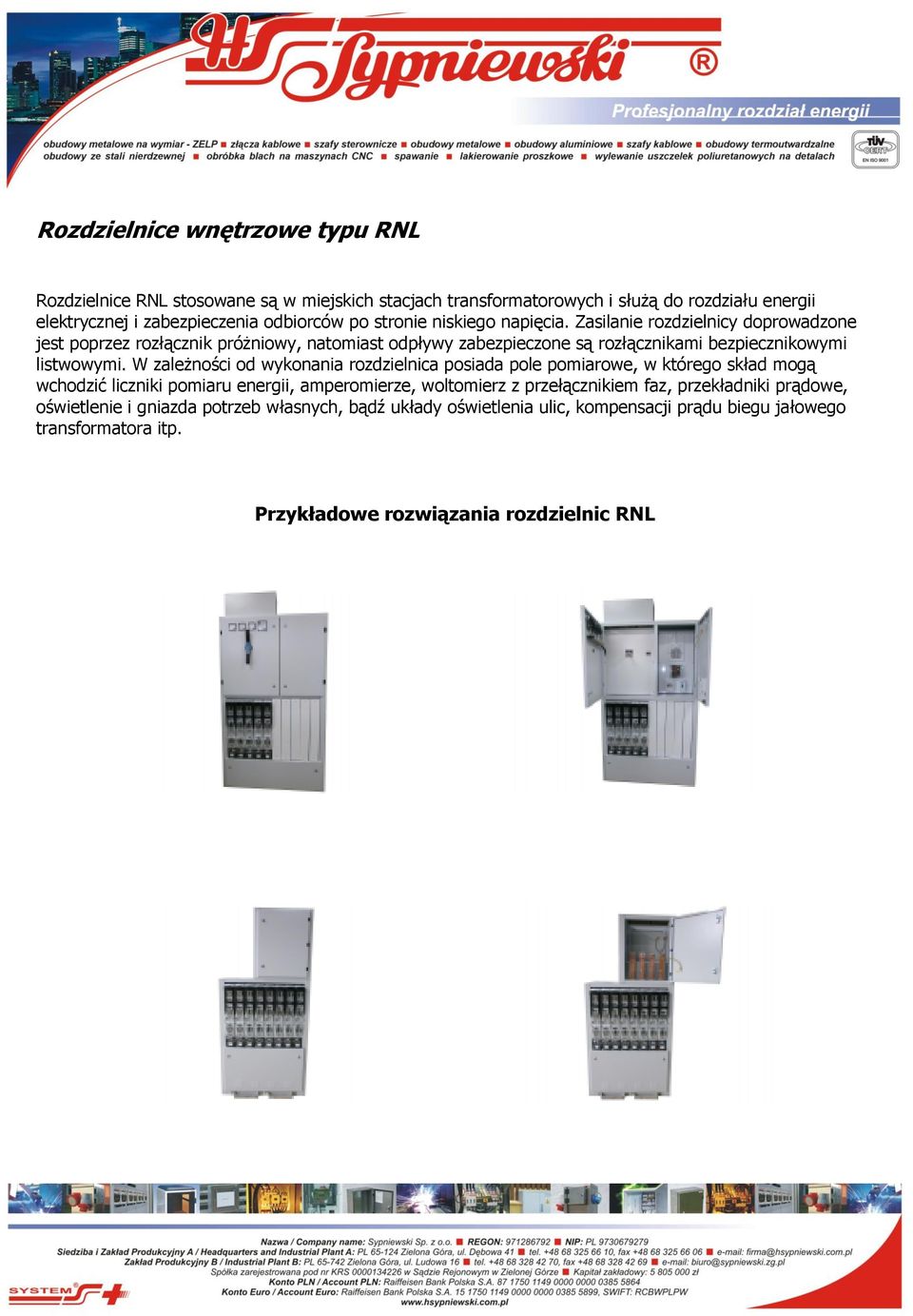

10 Rozdzielnice wnętrzowe typu RNL Rozdzielnice RNL stosowane są w miejskich stacjach transformatorowych i służą do rozdziału energii elektrycznej i zabezpieczenia odbiorców po stronie niskiego napięcia. Zasilanie rozdzielnicy doprowadzone jest poprzez rozłącznik próżniowy, natomiast odpływy zabezpieczone są rozłącznikami bezpiecznikowymi listwowymi. W zależności od wykonania rozdzielnica posiada pole pomiarowe, w którego skład mogą wchodzić liczniki pomiaru energii, amperomierze, woltomierz z przełącznikiem faz, przekładniki prądowe, oświetlenie i gniazda potrzeb własnych, bądź układy oświetlenia ulic, kompensacji prądu biegu jałowego transformatora itp. Przykładowe rozwiązania rozdzielnic RNL

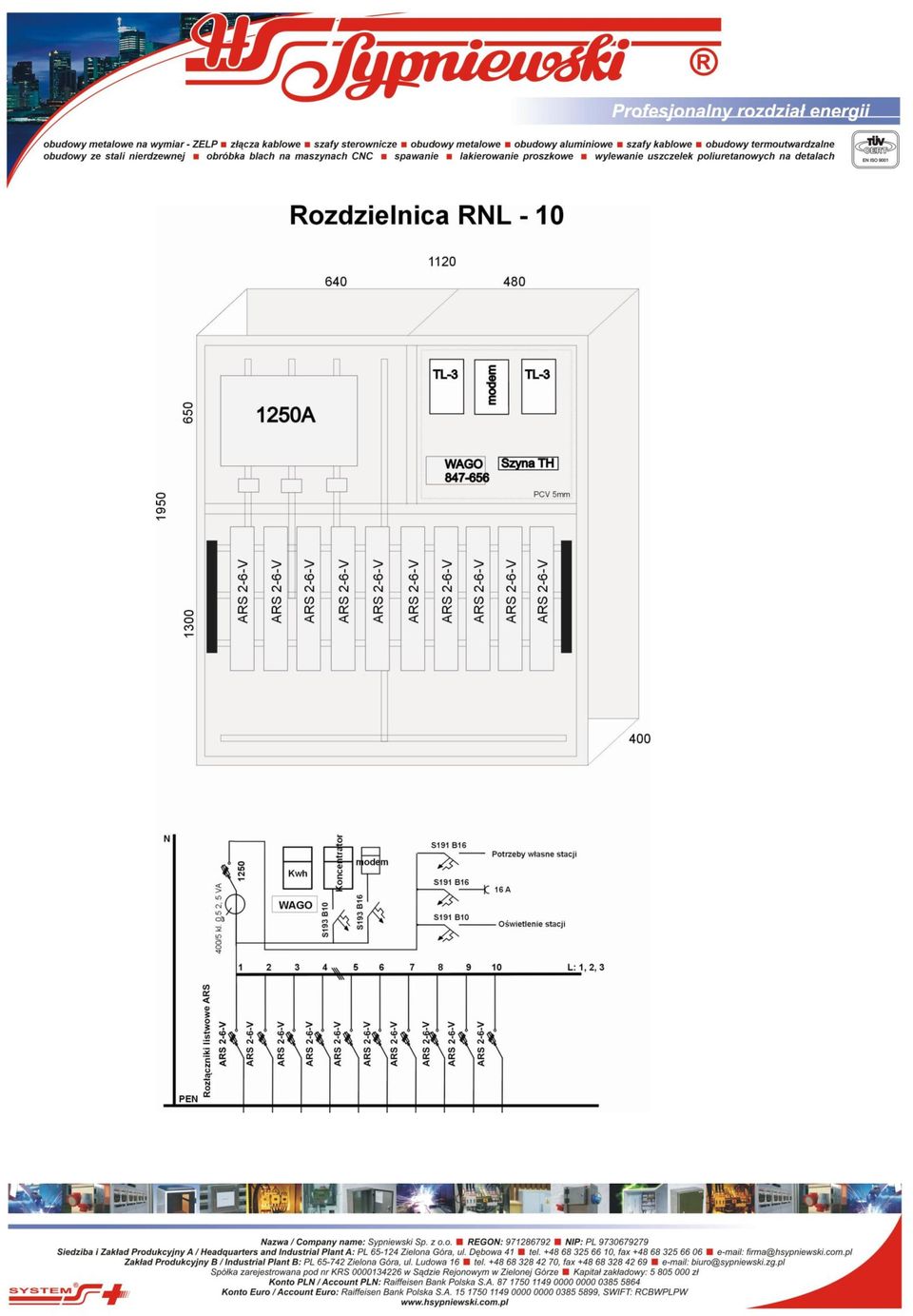

11

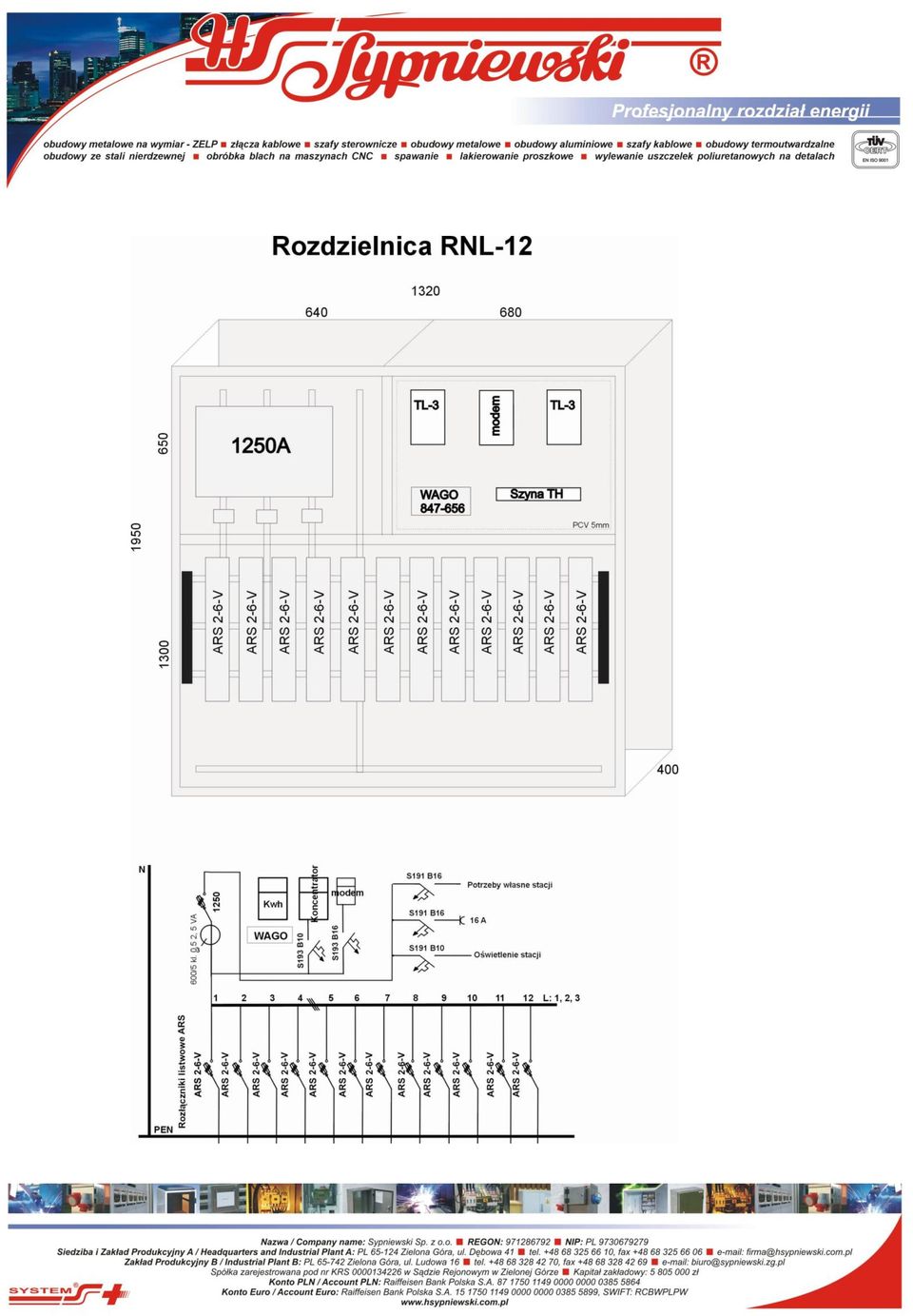

12

13 Rozdzielnice wnętrzowe: wnękowe lub wolnostojące typu RN-W Innym rozwiązaniem są rozdzielnice typu RN-W wykonane w obudowie metalowej, montowane we wnęce stacji wieżowej. W zależności od wielkości okna, w stacji mogą być zamontowane pola odpływowe, a obwody dodatkowe są w osobnej obudowie posadowione wewnątrz lub na zewnątrz stacji. W przypadku braku miejsca wewnątrz stacji całe rozdzielnice mogą być wykonane w wersji wolnostojącej w obudowach typu OPS lub OPN. Posadowione są wtedy przy ścianie stacji.
