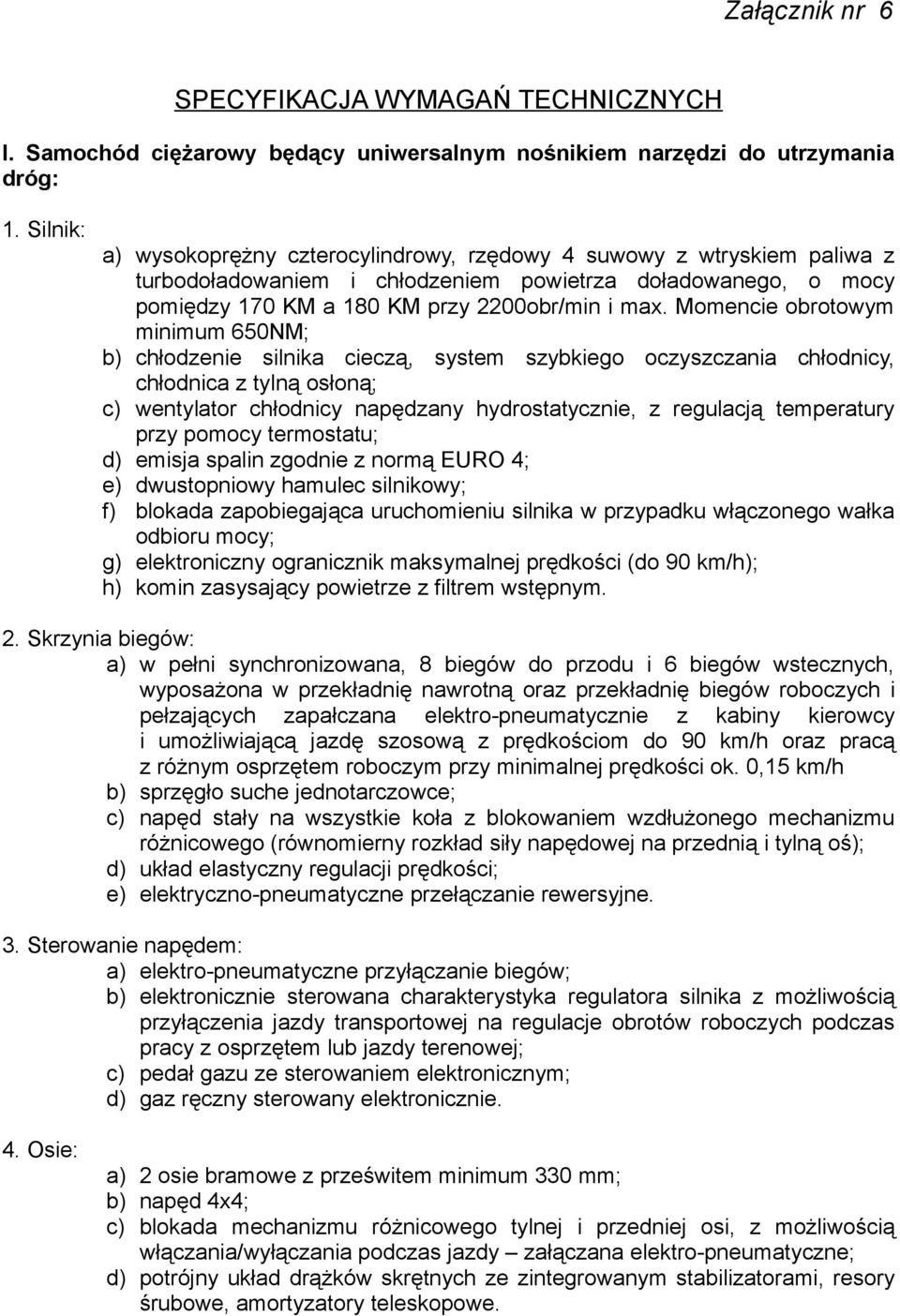

1 Załącznik nr 6 SPECYFIKACJA WYMAGAŃ TECHNICZNYCH I. Samochód ciężarowy będący uniwersalnym nośnikiem narzędzi do utrzymania dróg: 1. Silnik: a) wysokoprężny czterocylindrowy, rzędowy 4 suwowy z wtryskiem paliwa z turbodoładowaniem i chłodzeniem powietrza doładowanego, o mocy pomiędzy 170 KM a 180 KM przy 2200obr/min i max. Momencie obrotowym minimum 650NM; b) chłodzenie silnika cieczą, system szybkiego oczyszczania chłodnicy, chłodnica z tylną osłoną; c) wentylator chłodnicy napędzany hydrostatycznie, z regulacją temperatury przy pomocy termostatu; d) emisja spalin zgodnie z normą EURO 4; e) dwustopniowy hamulec silnikowy; f) blokada zapobiegająca uruchomieniu silnika w przypadku włączonego wałka odbioru mocy; g) elektroniczny ogranicznik maksymalnej prędkości (do 90 km/h); h) komin zasysający powietrze z filtrem wstępnym. 2. Skrzynia biegów: a) w pełni synchronizowana, 8 biegów do przodu i 6 biegów wstecznych, wyposażona w przekładnię nawrotną oraz przekładnię biegów roboczych i pełzających zapałczana elektro-pneumatycznie z kabiny kierowcy i umożliwiającą jazdę szosową z prędkościom do 90 km/h oraz pracą z różnym osprzętem roboczym przy minimalnej prędkości ok. 0,15 km/h b) sprzęgło suche jednotarczowce; c) napęd stały na wszystkie koła z blokowaniem wzdłużonego mechanizmu różnicowego (równomierny rozkład siły napędowej na przednią i tylną oś); d) układ elastyczny regulacji prędkości; e) elektryczno-pneumatyczne przełączanie rewersyjne. 3. Sterowanie napędem: a) elektro-pneumatyczne przyłączanie biegów; b) elektronicznie sterowana charakterystyka regulatora silnika z możliwością przyłączenia jazdy transportowej na regulacje obrotów roboczych podczas pracy z osprzętem lub jazdy terenowej; c) pedał gazu ze sterowaniem elektronicznym; d) gaz ręczny sterowany elektronicznie. 4. Osie: a) 2 osie bramowe z prześwitem minimum 330 mm; b) napęd 4x4; c) blokada mechanizmu różnicowego tylnej i przedniej osi, z możliwością włączania/wyłączania podczas jazdy załączana elektro-pneumatyczne; d) potrójny układ drążków skrętnych ze zintegrowanym stabilizatorami, resory śrubowe, amortyzatory teleskopowe.

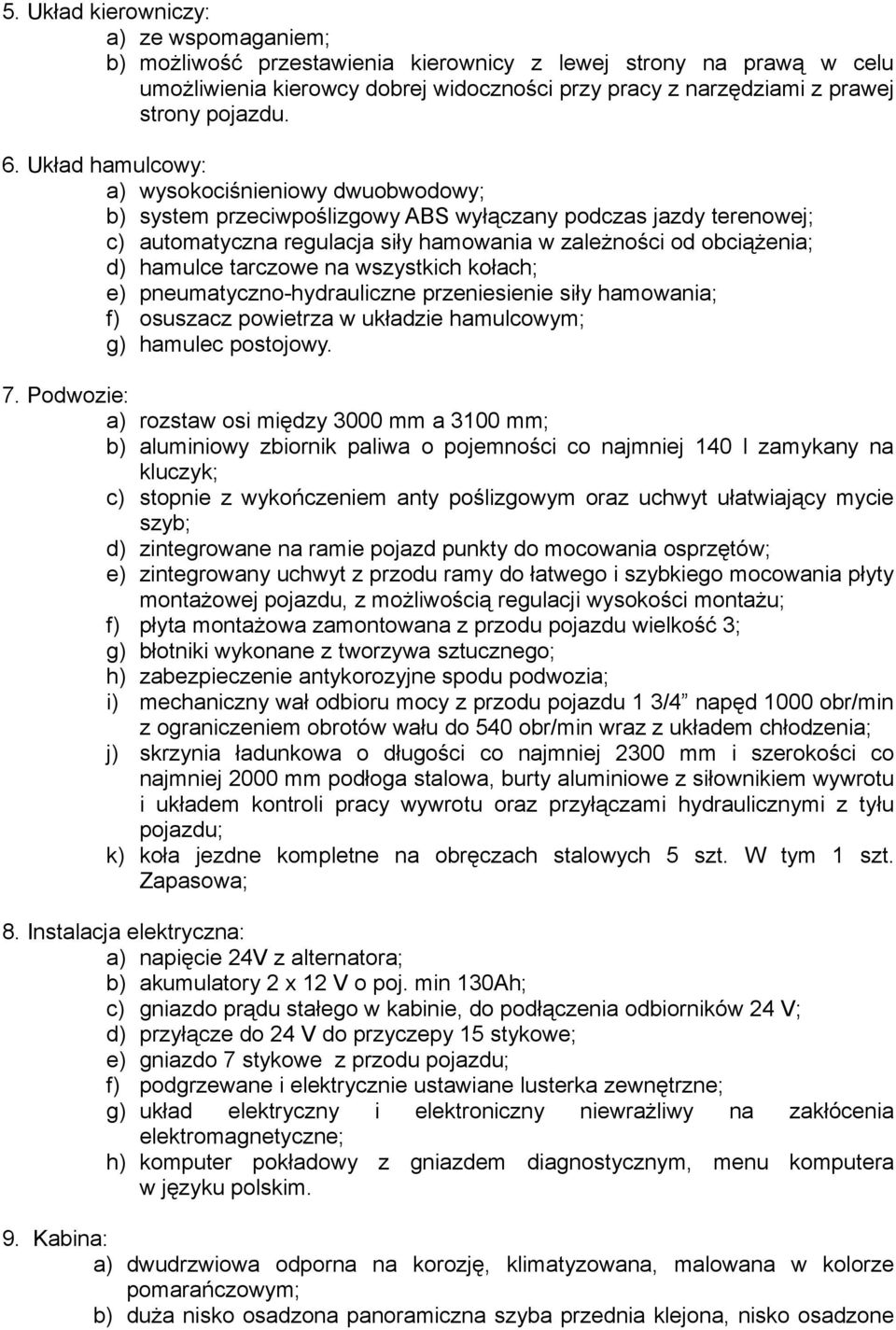

2 5. Układ kierowniczy: a) ze wspomaganiem; b) możliwość przestawienia kierownicy z lewej strony na prawą w celu umożliwienia kierowcy dobrej widoczności przy pracy z narzędziami z prawej strony pojazdu. 6. Układ hamulcowy: a) wysokociśnieniowy dwuobwodowy; b) system przeciwpoślizgowy ABS wyłączany podczas jazdy terenowej; c) automatyczna regulacja siły hamowania w zależności od obciążenia; d) hamulce tarczowe na wszystkich kołach; e) pneumatyczno-hydrauliczne przeniesienie siły hamowania; f) osuszacz powietrza w układzie hamulcowym; g) hamulec postojowy. 7. Podwozie: a) rozstaw osi między 3000 mm a 3100 mm; b) aluminiowy zbiornik paliwa o pojemności co najmniej 140 l zamykany na kluczyk; c) stopnie z wykończeniem anty poślizgowym oraz uchwyt ułatwiający mycie szyb; d) zintegrowane na ramie pojazd punkty do mocowania osprzętów; e) zintegrowany uchwyt z przodu ramy do łatwego i szybkiego mocowania płyty montażowej pojazdu, z możliwością regulacji wysokości montażu; f) płyta montażowa zamontowana z przodu pojazdu wielkość 3; g) błotniki wykonane z tworzywa sztucznego; h) zabezpieczenie antykorozyjne spodu podwozia; i) mechaniczny wał odbioru mocy z przodu pojazdu 1 3/4 napęd 1000 obr/min z ograniczeniem obrotów wału do 540 obr/min wraz z układem chłodzenia; j) skrzynia ładunkowa o długości co najmniej 2300 mm i szerokości co najmniej 2000 mm podłoga stalowa, burty aluminiowe z siłownikiem wywrotu i układem kontroli pracy wywrotu oraz przyłączami hydraulicznymi z tyłu pojazdu; k) koła jezdne kompletne na obręczach stalowych 5 szt. W tym 1 szt. Zapasowa; 8. Instalacja elektryczna: a) napięcie 24V z alternatora; b) akumulatory 2 x 12 V o poj. min 130Ah; c) gniazdo prądu stałego w kabinie, do podłączenia odbiorników 24 V; d) przyłącze do 24 V do przyczepy 15 stykowe; e) gniazdo 7 stykowe z przodu pojazdu; f) podgrzewane i elektrycznie ustawiane lusterka zewnętrzne; g) układ elektryczny i elektroniczny niewrażliwy na zakłócenia elektromagnetyczne; h) komputer pokładowy z gniazdem diagnostycznym, menu komputera w języku polskim. 9. Kabina: a) dwudrzwiowa odporna na korozję, klimatyzowana, malowana w kolorze pomarańczowym; b) duża nisko osadzona panoramiczna szyba przednia klejona, nisko osadzone

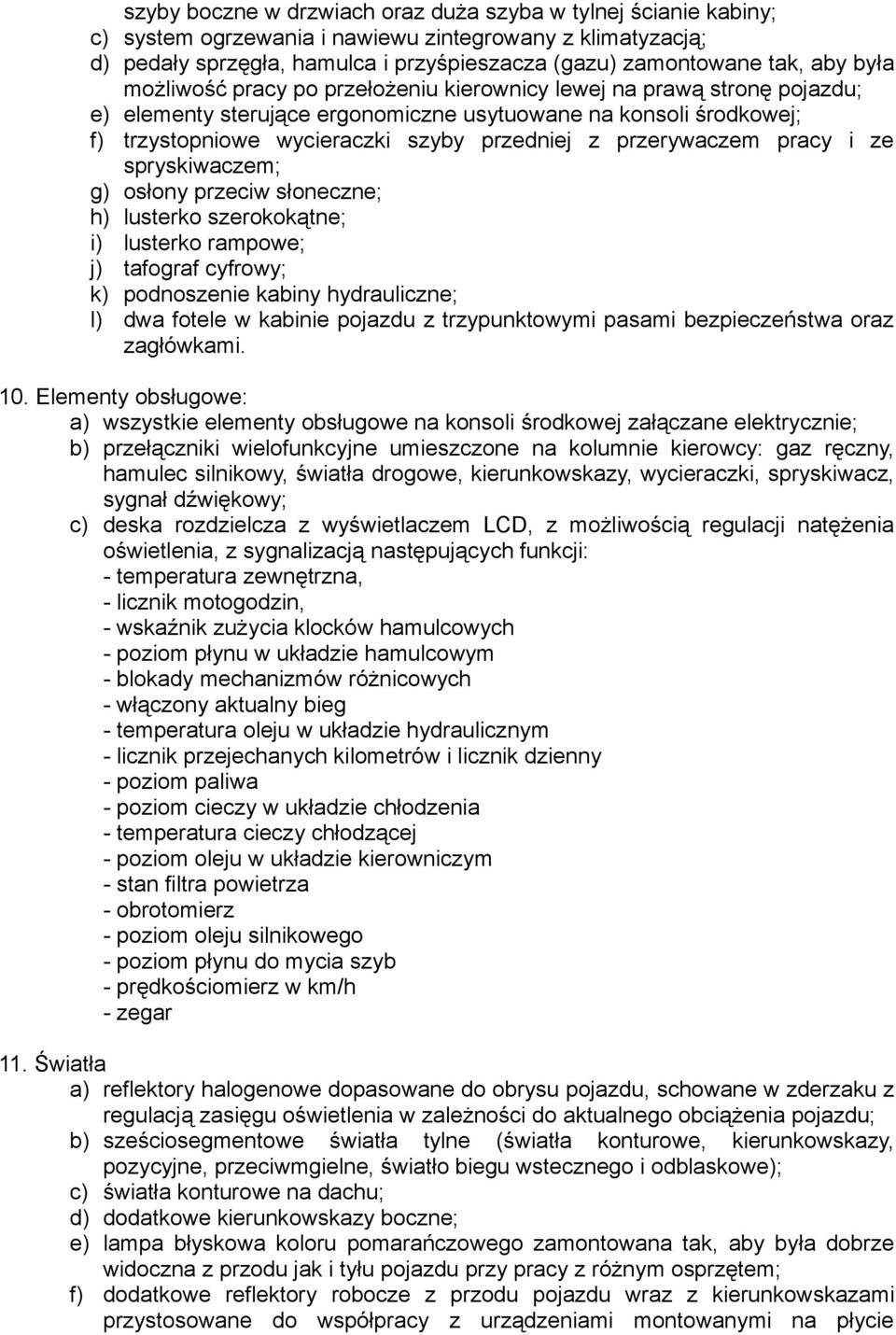

3 szyby boczne w drzwiach oraz duża szyba w tylnej ścianie kabiny; c) system ogrzewania i nawiewu zintegrowany z klimatyzacją; d) pedały sprzęgła, hamulca i przyśpieszacza (gazu) zamontowane tak, aby była możliwość pracy po przełożeniu kierownicy lewej na prawą stronę pojazdu; e) elementy sterujące ergonomiczne usytuowane na konsoli środkowej; f) trzystopniowe wycieraczki szyby przedniej z przerywaczem pracy i ze spryskiwaczem; g) osłony przeciw słoneczne; h) lusterko szerokokątne; i) lusterko rampowe; j) tafograf cyfrowy; k) podnoszenie kabiny hydrauliczne; l) dwa fotele w kabinie pojazdu z trzypunktowymi pasami bezpieczeństwa oraz zagłówkami. 10. Elementy obsługowe: a) wszystkie elementy obsługowe na konsoli środkowej załączane elektrycznie; b) przełączniki wielofunkcyjne umieszczone na kolumnie kierowcy: gaz ręczny, hamulec silnikowy, światła drogowe, kierunkowskazy, wycieraczki, spryskiwacz, sygnał dźwiękowy; c) deska rozdzielcza z wyświetlaczem LCD, z możliwością regulacji natężenia oświetlenia, z sygnalizacją następujących funkcji: - temperatura zewnętrzna, - licznik motogodzin, - wskaźnik zużycia klocków hamulcowych - poziom płynu w układzie hamulcowym - blokady mechanizmów różnicowych - włączony aktualny bieg - temperatura oleju w układzie hydraulicznym - licznik przejechanych kilometrów i licznik dzienny - poziom paliwa - poziom cieczy w układzie chłodzenia - temperatura cieczy chłodzącej - poziom oleju w układzie kierowniczym - stan filtra powietrza - obrotomierz - poziom oleju silnikowego - poziom płynu do mycia szyb - prędkościomierz w km/h - zegar 11. Światła a) reflektory halogenowe dopasowane do obrysu pojazdu, schowane w zderzaku z regulacją zasięgu oświetlenia w zależności do aktualnego obciążenia pojazdu; b) sześciosegmentowe światła tylne (światła konturowe, kierunkowskazy, pozycyjne, przeciwmgielne, światło biegu wstecznego i odblaskowe); c) światła konturowe na dachu; d) dodatkowe kierunkowskazy boczne; e) lampa błyskowa koloru pomarańczowego zamontowana tak, aby była dobrze widoczna z przodu jak i tyłu pojazdu przy pracy z różnym osprzętem; f) dodatkowe reflektory robocze z przodu pojazdu wraz z kierunkowskazami przystosowane do współpracy z urządzeniami montowanymi na płycie

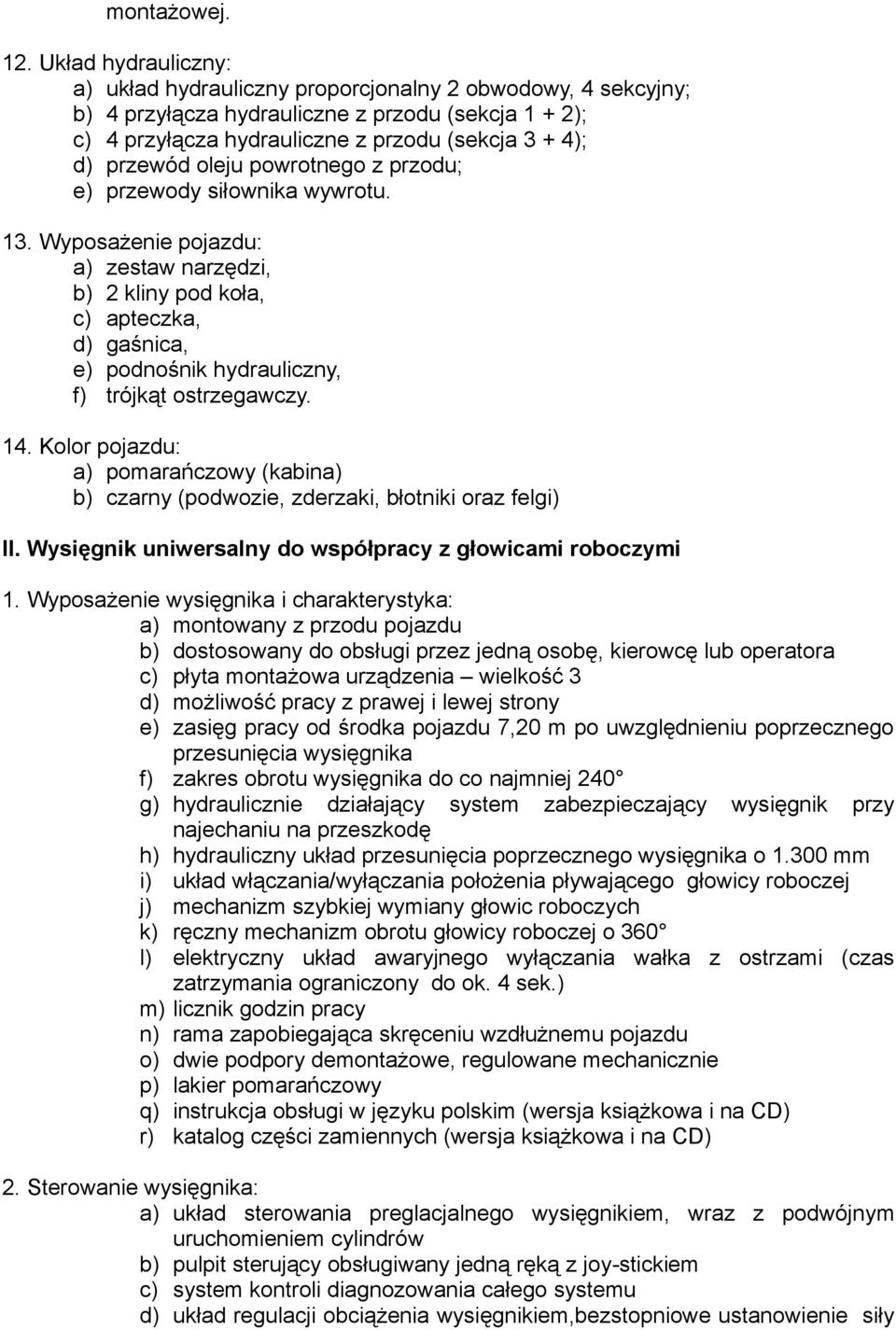

4 montażowej. 12. Układ hydrauliczny: a) układ hydrauliczny proporcjonalny 2 obwodowy, 4 sekcyjny; b) 4 przyłącza hydrauliczne z przodu (sekcja 1 + 2); c) 4 przyłącza hydrauliczne z przodu (sekcja 3 + 4); d) przewód oleju powrotnego z przodu; e) przewody siłownika wywrotu. 13. Wyposażenie pojazdu: a) zestaw narzędzi, b) 2 kliny pod koła, c) apteczka, d) gaśnica, e) podnośnik hydrauliczny, f) trójkąt ostrzegawczy. 14. Kolor pojazdu: a) pomarańczowy (kabina) b) czarny (podwozie, zderzaki, błotniki oraz felgi) II. Wysięgnik uniwersalny do współpracy z głowicami roboczymi 1. Wyposażenie wysięgnika i charakterystyka: a) montowany z przodu pojazdu b) dostosowany do obsługi przez jedną osobę, kierowcę lub operatora c) płyta montażowa urządzenia wielkość 3 d) możliwość pracy z prawej i lewej strony e) zasięg pracy od środka pojazdu 7,20 m po uwzględnieniu poprzecznego przesunięcia wysięgnika f) zakres obrotu wysięgnika do co najmniej 240 g) hydraulicznie działający system zabezpieczający wysięgnik przy najechaniu na przeszkodę h) hydrauliczny układ przesunięcia poprzecznego wysięgnika o mm i) układ włączania/wyłączania położenia pływającego głowicy roboczej j) mechanizm szybkiej wymiany głowic roboczych k) ręczny mechanizm obrotu głowicy roboczej o 360 l) elektryczny układ awaryjnego wyłączania wałka z ostrzami (czas zatrzymania ograniczony do ok. 4 sek.) m) licznik godzin pracy n) rama zapobiegająca skręceniu wzdłużnemu pojazdu o) dwie podpory demontażowe, regulowane mechanicznie p) lakier pomarańczowy q) instrukcja obsługi w języku polskim (wersja książkowa i na CD) r) katalog części zamiennych (wersja książkowa i na CD) 2. Sterowanie wysięgnika: a) układ sterowania preglacjalnego wysięgnikiem, wraz z podwójnym uruchomieniem cylindrów b) pulpit sterujący obsługiwany jedną ręką z joy-stickiem c) system kontroli diagnozowania całego systemu d) układ regulacji obciążenia wysięgnikiem,bezstopniowe ustanowienie siły

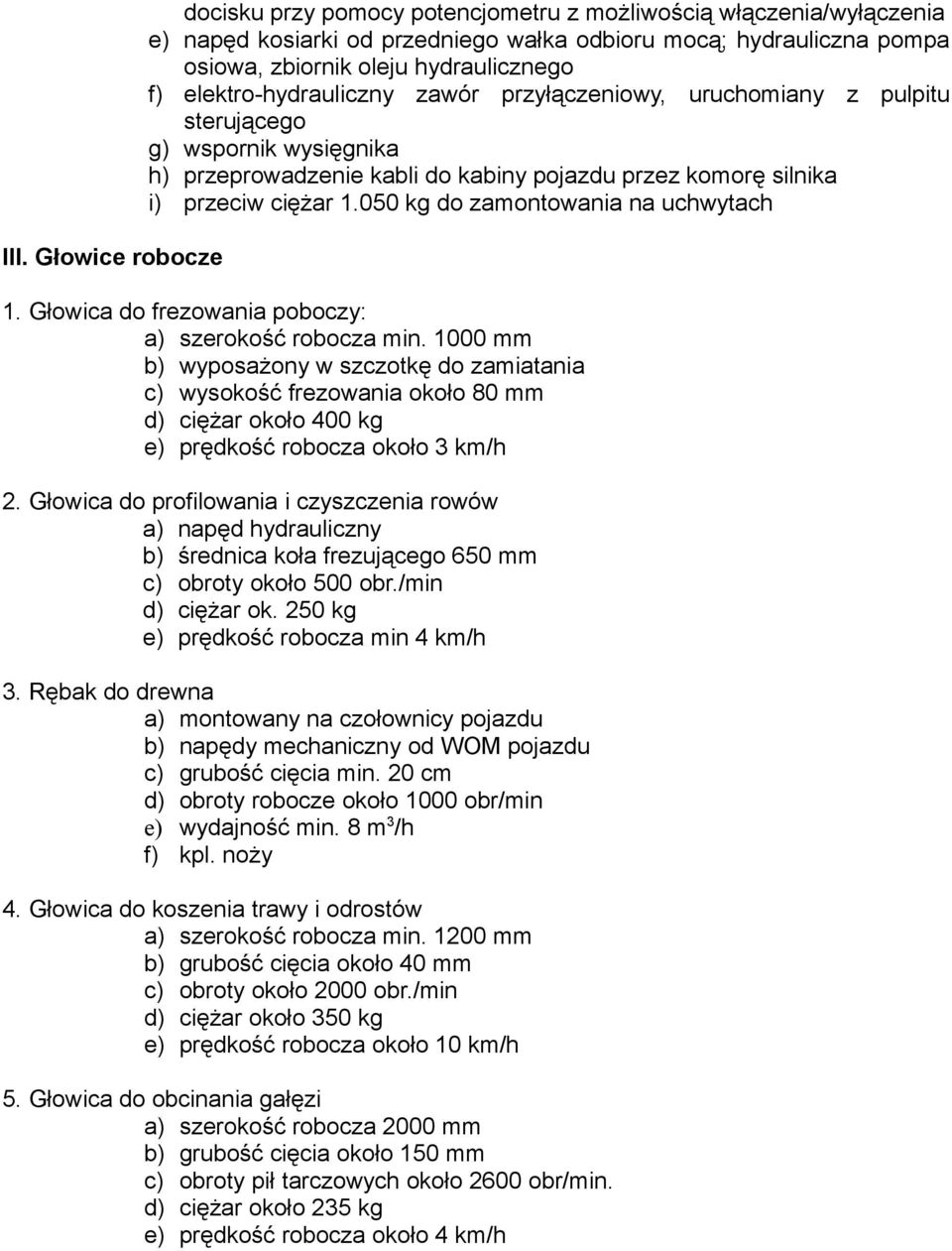

5 III. Głowice robocze docisku przy pomocy potencjometru z możliwością włączenia/wyłączenia e) napęd kosiarki od przedniego wałka odbioru mocą; hydrauliczna pompa osiowa, zbiornik oleju hydraulicznego f) elektro-hydrauliczny zawór przyłączeniowy, uruchomiany z pulpitu sterującego g) wspornik wysięgnika h) przeprowadzenie kabli do kabiny pojazdu przez komorę silnika i) przeciw ciężar kg do zamontowania na uchwytach 1. Głowica do frezowania poboczy: a) szerokość robocza min mm b) wyposażony w szczotkę do zamiatania c) wysokość frezowania około 80 mm d) ciężar około 400 kg e) prędkość robocza około 3 km/h 2. Głowica do profilowania i czyszczenia rowów a) napęd hydrauliczny b) średnica koła frezującego 650 mm c) obroty około 500 obr./min d) ciężar ok. 250 kg e) prędkość robocza min 4 km/h 3. Rębak do drewna a) montowany na czołownicy pojazdu b) napędy mechaniczny od WOM pojazdu c) grubość cięcia min. 20 cm d) obroty robocze około 1000 obr/min e) wydajność min. 8 m 3 /h f) kpl. noży 4. Głowica do koszenia trawy i odrostów a) szerokość robocza min mm b) grubość cięcia około 40 mm c) obroty około 2000 obr./min d) ciężar około 350 kg e) prędkość robocza około 10 km/h 5. Głowica do obcinania gałęzi a) szerokość robocza 2000 mm b) grubość cięcia około 150 mm c) obroty pił tarczowych około 2600 obr/min. d) ciężar około 235 kg e) prędkość robocza około 4 km/h
