DODATEK. Przykłady map

Transkrypt

1 DODATEK Przykłady map

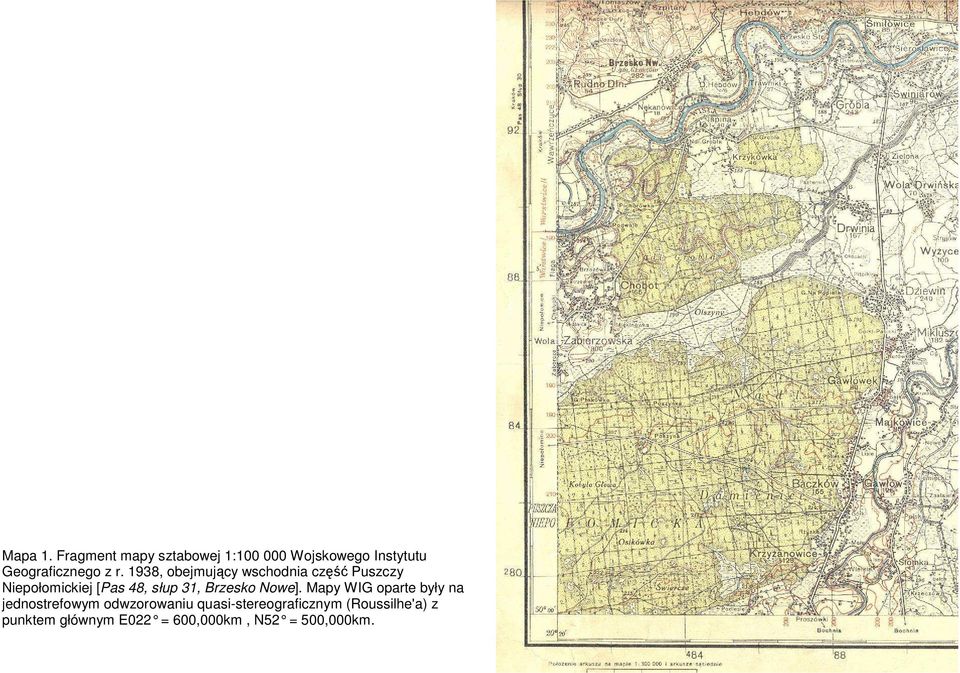

2 Mapa 1. Fragment mapy sztabowej 1: Wojskowego Instytutu Geograficznego z r. 1938, obejmujący wschodnia część Puszczy Niepołomickiej [Pas 48, słup 31, Brzesko Nowe]. Mapy WIG oparte były na jednostrefowym odwzorowaniu quasi-stereograficznym (Roussilhe'a) z punktem głównym E022 = 600,000km, N52 = 500,000k m.

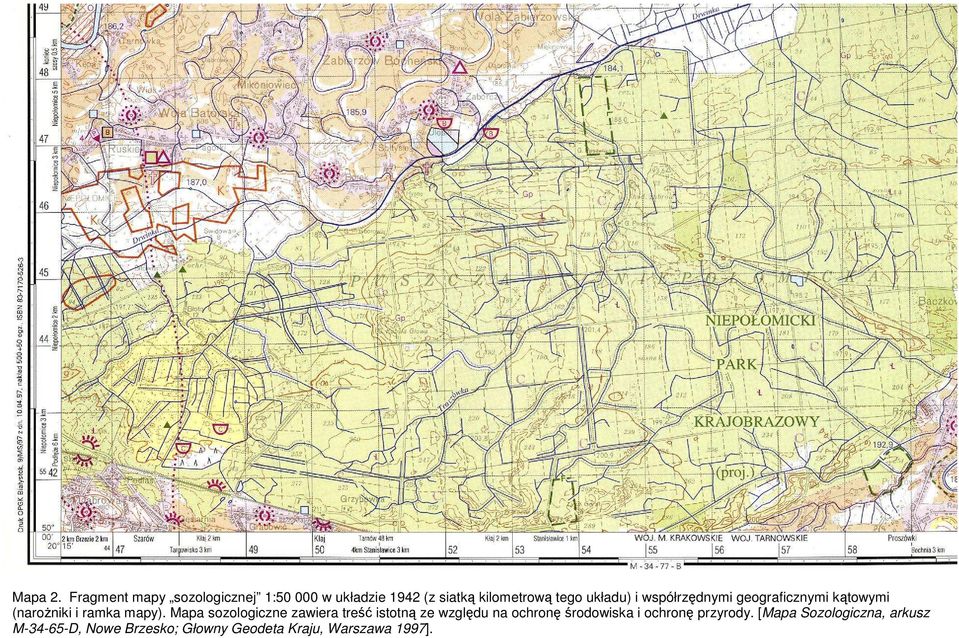

3 Mapa 2. Fragment mapy sozologicznej 1: w układzie 1942 (z siatką kilometrową tego układu) i współrzędnymi geograficznymi kątowymi (naroŝniki i ramka mapy). Mapa sozologiczne zawiera treść istotną ze względu na ochronę środowiska i ochronę przyrody. [Mapa Sozologiczna, arkusz M D, Nowe Brzesko; Głowny Geodeta Kraju, Warszawa 1997].

4 Mapa 3. Fragment mapy hydrograficznej 1: w układzie 92 (z siatką kilometrową tego układu) i współrzędnymi geograficznymi kątowymi, przedstawia część Puszczy Niepołómickiej. [Mapa Hydrograficzna, arkusz M B, Nowe Brzesko; Główny Geodeta Kraju, Warszawa 2003].

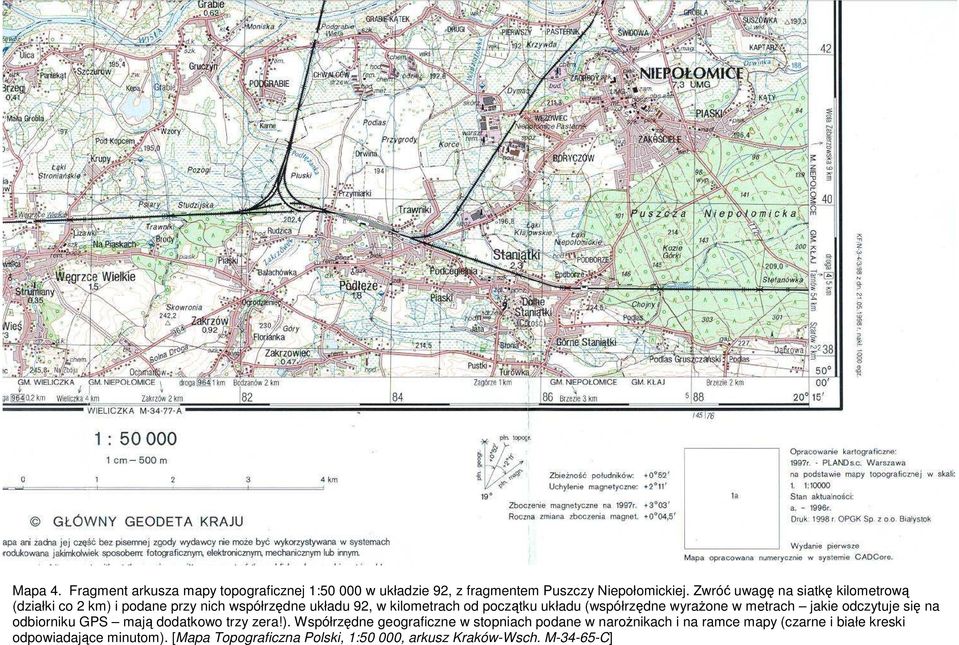

5 Mapa 4. Fragment arkusza mapy topograficznej 1: w układzie 92, z fragmentem Puszczy Niepołomickiej. Zwróć uwagę na siatkę kilometrową (działki co 2 km) i podane przy nich współrzędne układu 92, w kilometrach od początku układu (współrzędne wyraŝone w metrach jakie odczytuje się na odbiorniku GPS mają dodatkowo trzy zera!). Współrzędne geograficzne w stopniach podane w naroŝnikach i na ramce mapy (czarne i białe kreski odpowiadające minutom). [Mapa Topograficzna Polski, 1:50 000, arkusz Kraków-Wsch. M C]

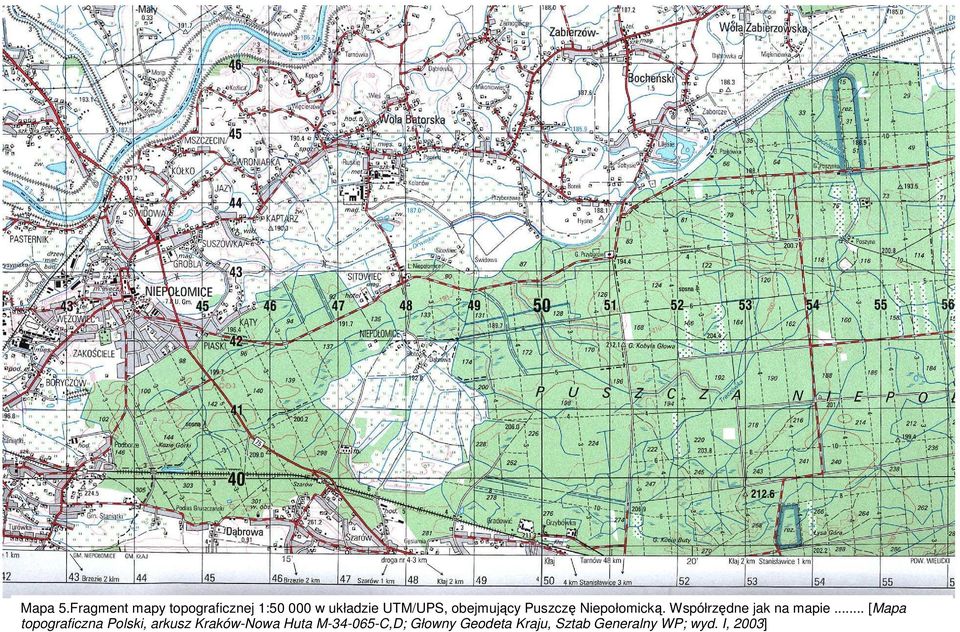

6 Mapa 5.Fragment mapy topograficznej 1: w układzie UTM/UPS, obejmujący Puszczę Niepołomicką. Współrzędne jak na mapie... [Mapa topograficzna Polski, arkusz Kraków-Nowa Huta M C,D; Głowny Geodeta Kraju, Sztab Generalny WP; wyd. I, 2003]

7 Mapa 6a. Ortofotomapa 1:10 000, fragment arkusza M C-d-4; z zachodnim krańcem Puszczy Niepołomickiej i miejscowością Niepołomice (Piaski).

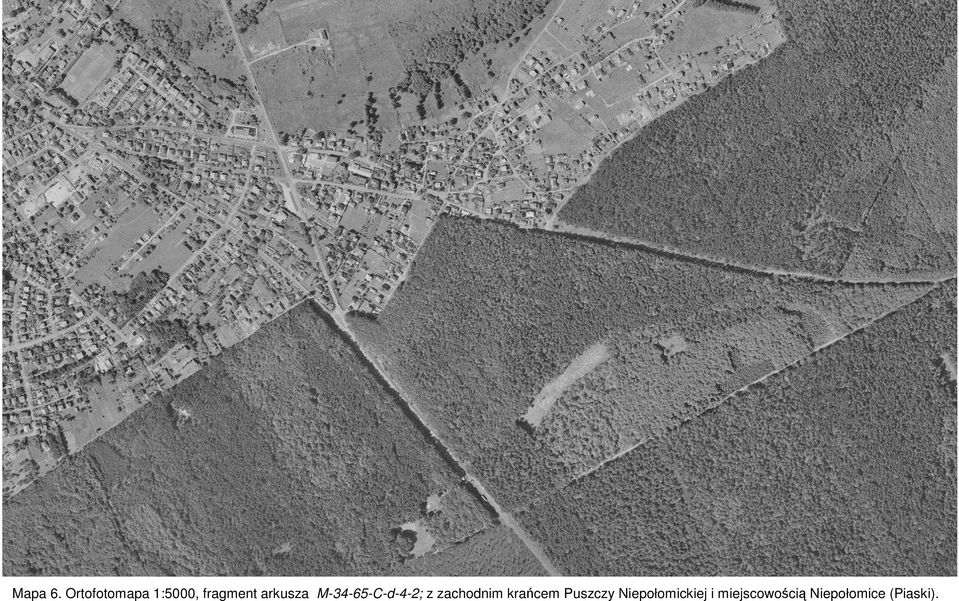

8 Mapa 6. Ortofotomapa 1:5000, fragment arkusza M C-d-4-2; z zachodnim krańcem Puszczy Niepołomickiej i miejscowością Niepołomice (Piaski).

9 Mapa 7. Fragment mapy topograficznej w układzie PUW 1965, 1:25 000, obejmujący część Puszczy Niepołomickiej. Mapa zaopatrzona w abstrakcyjną siatkę kilometrową, bez jawnego nawiązania do jakiegokolwiek układu współrzędnych geograficznych (brak współrzędnych w naroŝnikach mapy i na ramce). Mapa odznacza się duŝą szczegółowością (są np. numery oddziałów leśnych) a jej skala jest bardzo wygodna do prac terenowych (niestety, mapy topograficzne w tej skali nie są obecnie publikowane). [Arkusz , Zabierzów Bocheński]

10 Mapa. 8. Fragment mapy topograficznej 1: w układzie PUW 1965, obejmujący część Puszczy Niepołomickiej. Zwróć uwagę na siatkę kilometrową (działka co 2 km) nienawiązującą jawnie do Ŝadnego układu współrzędnych geograficznych (brak danych w naroŝniku mapy i na ramce). [Arkusz Proszowice]

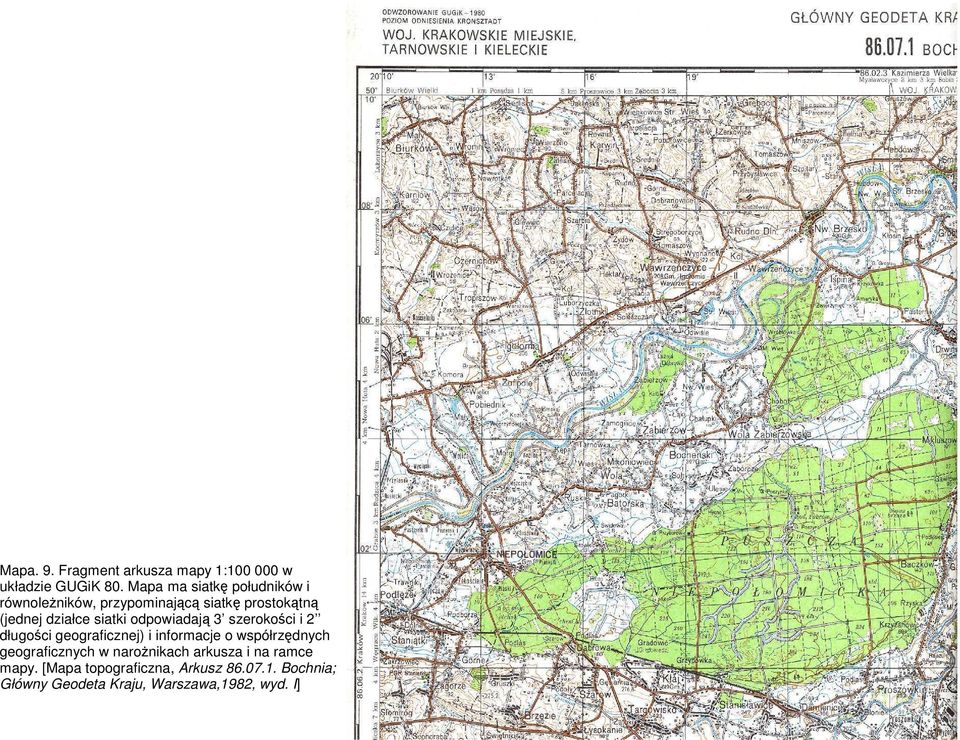

11 Mapa. 9. Fragment arkusza mapy 1: w układzie GUGiK 80. Mapa ma siatkę południków i równoleŝników, przypominającą siatkę prostokątną (jednej działce siatki odpowiadają 3 szerokości i 2 długości geograficznej) i informacje o współrzędnych geograficznych w naroŝnikach arkusza i na ramce mapy. [Mapa topograficzna, Arkusz Bochnia; Główny Geodeta Kraju, Warszawa,1982, wyd. I]

12 Mapa 10. Fragment mapy turystycznej 1:50 000, obejmujący Puszczę Niepołomicką, w układzie i z siatką kilometrową UTM. Podane współrzędne linii siatki w kilometrach, dla wyraŝenia w metrach trzeba dodać 3 zera [ Okolice Krakowa, Compass Gallileo; Kraków, 2008]

13 Mapa 11. Fragment mapy turystycznej 1: w układzie 92 z siatką prostokątną (współrzędne siatki w kilometrach setki kilometrów większą czcionką). Mapa nie ma odniesień do współrzędnych geograficznych kątowych. [ Okolice Krakowa, Demart, Warszawa, 2007]

14 Mapa 12. Fragment mapy turystycznej Puszczy Niepołomickiej w skali 1:35 000, z siatką południków i równoleŝników [Mapa turystyczna Niepołomice Puszcza Niepołomicka. Compass, Kraków, Wyd. II, 2007]

15 Mapa 13. Fragment arkusza mapy topograficznej 1: Zarządu Topograficznego Sztabu Generalnego, wydanie turystyczne, obejmującym część Puszczy Niepołomickiej. Mapa ma siatkę kilometrową w układzie 42 (działka co 2 km) i współrzędne geograficzne w naroŝnikach i na ramce mapy (ciemne i jasne kreski oznaczają minuty, kropki dziesiątki sekund). [Mapa topograficzna Polski, wydanie turystyczne, Tarnów, M-34-65/66, WZK, Warszawa, 1993]

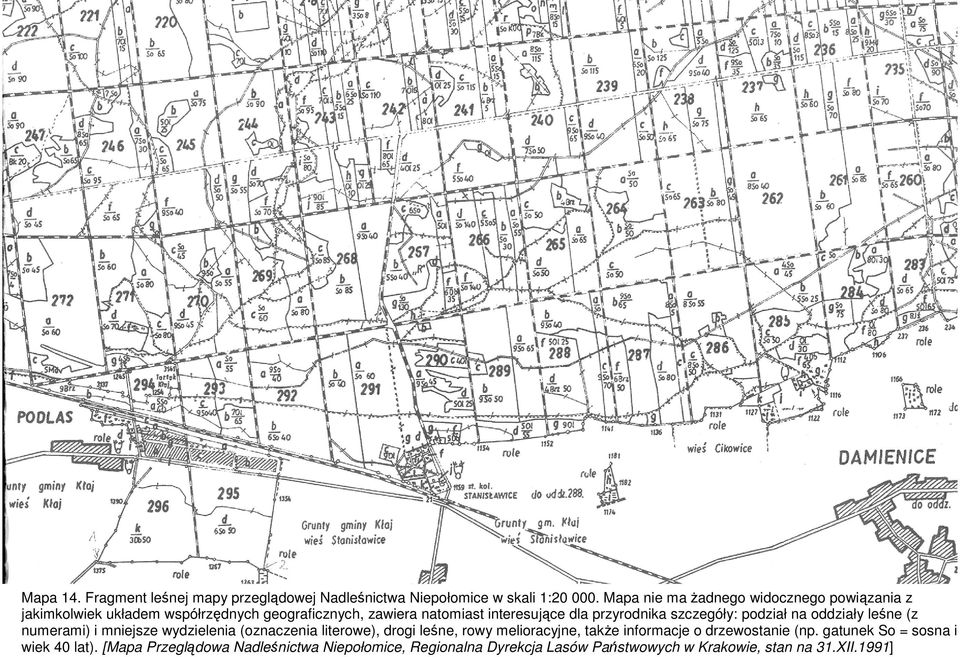

16 Mapa 14. Fragment leśnej mapy przeglądowej Nadleśnictwa Niepołomice w skali 1: Mapa nie ma Ŝadnego widocznego powiązania z jakimkolwiek układem współrzędnych geograficznych, zawiera natomiast interesujące dla przyrodnika szczegóły: podział na oddziały leśne (z numerami) i mniejsze wydzielenia (oznaczenia literowe), drogi leśne, rowy melioracyjne, takŝe informacje o drzewostanie (np. gatunek So = sosna i wiek 40 lat). [Mapa Przeglądowa Nadleśnictwa Niepołomice, Regionalna Dyrekcja Lasów Państwowych w Krakowie, stan na 31.XII.1991]
