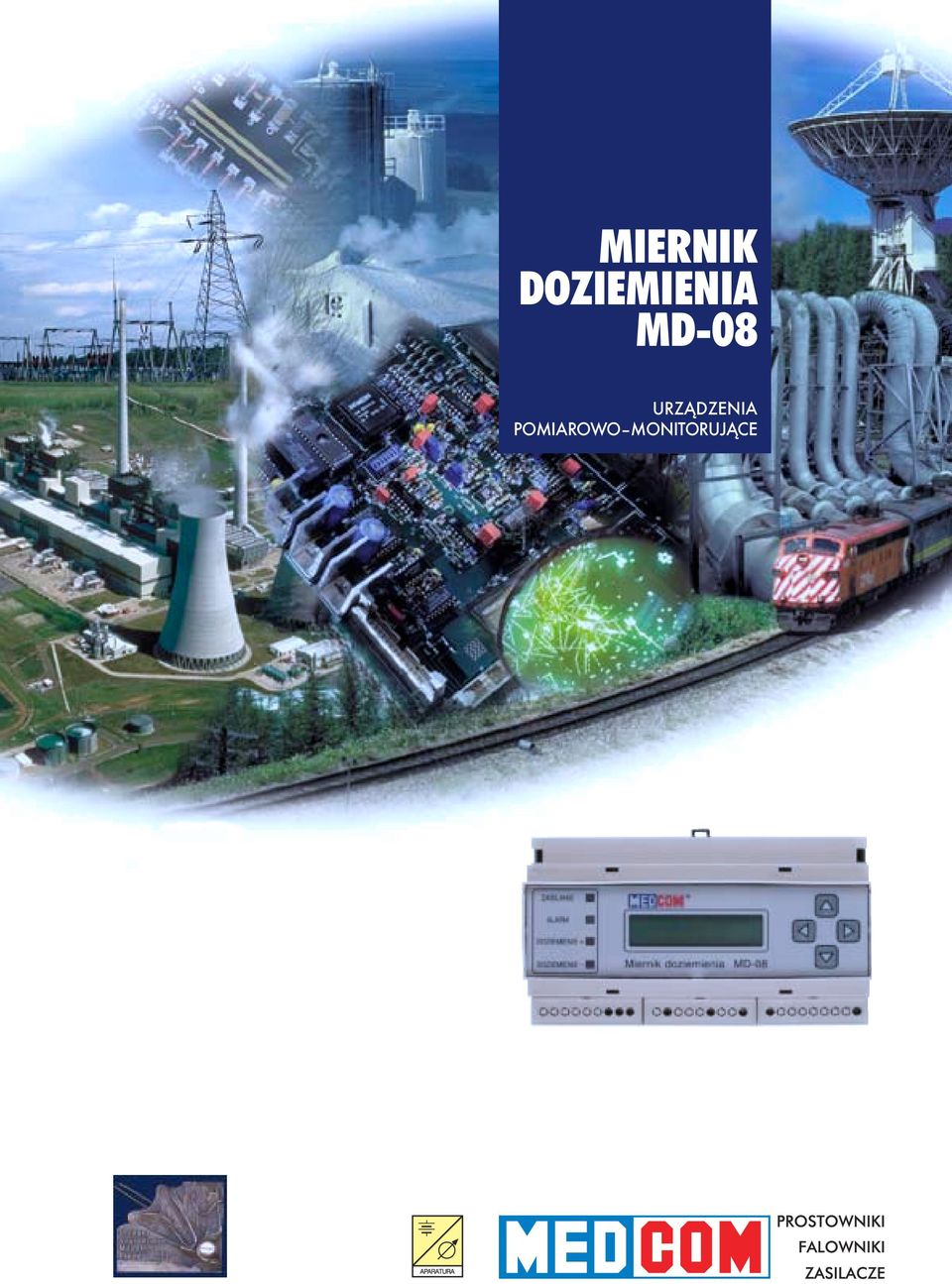

MIERNIK DOZIEMIENIA MD-08 URZĄDZENIA POMIAROWO MONITORUJĄCE

Transkrypt

1 MIERNIK DOZIEMIENIA MD-08 URZĄDZENIA POMIAROWO MONITORUJĄCE

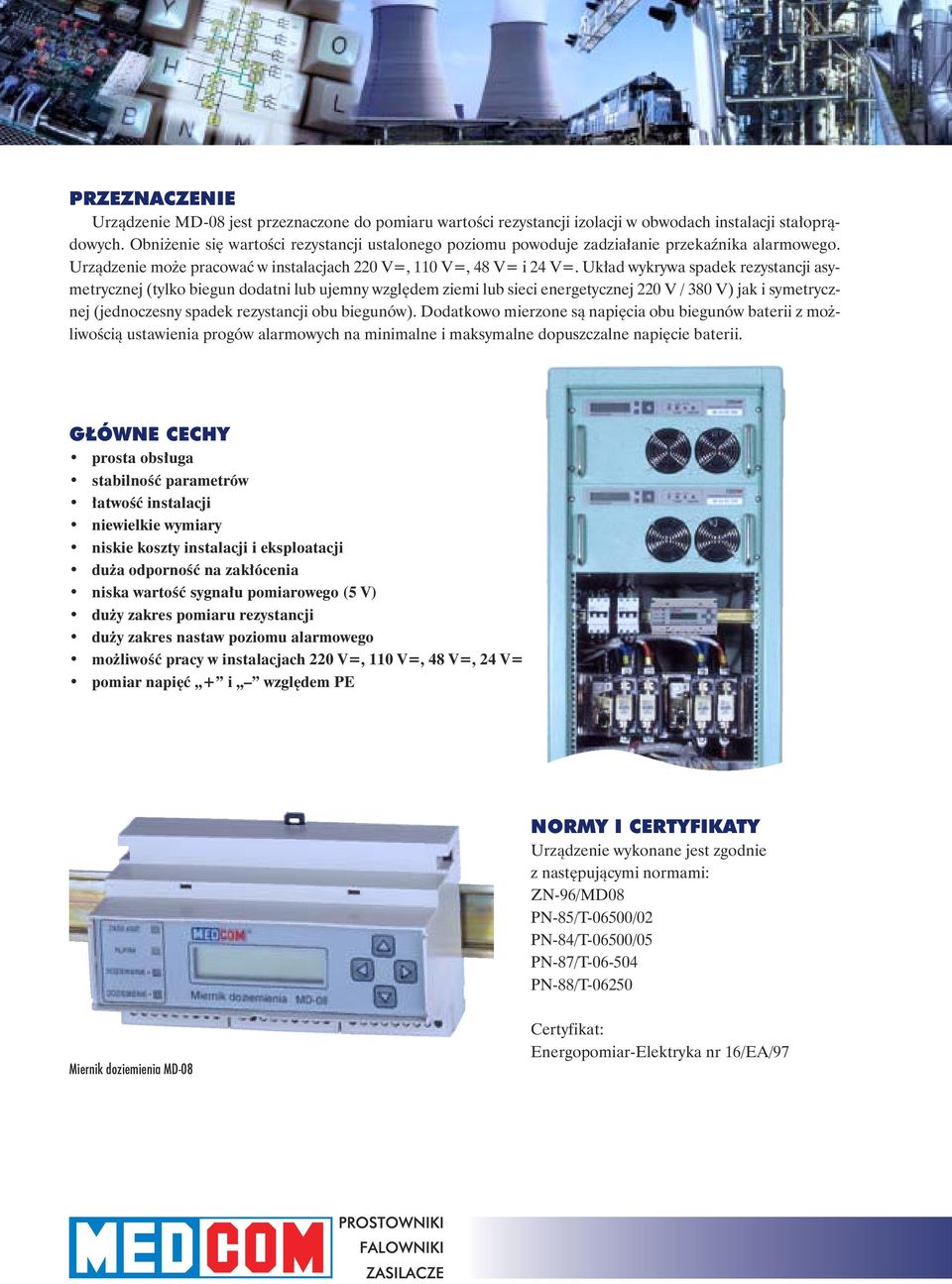

2 PRZEZNACZENIE Urządzenie MD-08 jest przeznaczone do pomiaru wartości rezystancji izolacji w obwodach instalacji stałoprądowych. Obniżenie się wartości rezystancji ustalonego poziomu powoduje zadziałanie przekaźnika alarmowego. Urządzenie może pracować w instalacjach 220 V=, 110 V=, 48 V= i 24 V=. Układ wykrywa spadek rezystancji asymetrycznej (tylko biegun dodatni lub ujemny względem ziemi lub sieci energetycznej 220 V / 380 V) jak i symetrycznej (jednoczesny spadek rezystancji obu biegunów). Dodatkowo mierzone są napięcia obu biegunów baterii z możliwością ustawienia progów alarmowych na minimalne i maksymalne dopuszczalne napięcie baterii. GŁÓWNE CECHY prosta obsługa stabilność parametrów łatwość instalacji niewielkie wymiary niskie koszty instalacji i eksploatacji duża odporność na zakłócenia niska wartość sygnału pomiarowego (5 V) duży zakres pomiaru rezystancji duży zakres nastaw poziomu alarmowego możliwość pracy w instalacjach 220 V=, 110 V=, 48 V=, 24 V= pomiar napięć + i względem PE NORMY I CERTYFIKATY Urządzenie wykonane jest zgodnie z następującymi normami: ZN-96/MD08 PN-85/T-06500/02 PN-84/T-06500/05 PN-87/T PN-88/T Miernik doziemienia MD-08 Certyfikat: Energopomiar-Elektryka nr 16/EA/97

3 ZASADA DZIAŁANIA Elektroniczny system, zawierający jednoukładowy mikroprocesor, wykonuje metodą zmiennoprądową (0,05 Hz) ciągły pomiar rezystancji doziemienia. W przypadku obniżenia się wartości rezystancji poniżej wartości nastawionej przy pomocy klawiatury i wyświetlacza LCD zostaje pobudzony przekaźnik alarmowy oraz odpowiednie (dla obwodu o polaryzacji + i ) diody LED sygnalizują stan alarmowy. Wartości napięć obwodów + i w stosunku do obwodu PE oraz wartości mierzonej rezystancji i nastawionego poziomu alarmowego są wyświetlane w ciągły sposób podczas pracy urządzenia. Dzięki zastosowaniu niskiej częstotliwości pomiarowej oraz odpowiedniej filtracji sygnałów urządzenie posiada dużą odporność na zakłócenia oraz składową zmiennoprądową napięcia. Urządzenie wykrywa spadek rezystancji w stosunku do ziemi jak i w stosunku do sieci energetycznej 220 V / 380 V. Zastosowanie wysokostabilnych elementów oraz cyfrowej obróbki sygnałów gwarantuje stałość parametrów w funkcji temperatury oraz czasu. KLAWIATURA LCD/LED MD 08 µp ALARM 220 V 50 Hz R Schemat funkcjonalny miernika doziemienia MIERNIK DOZIEMIENIA MD-08

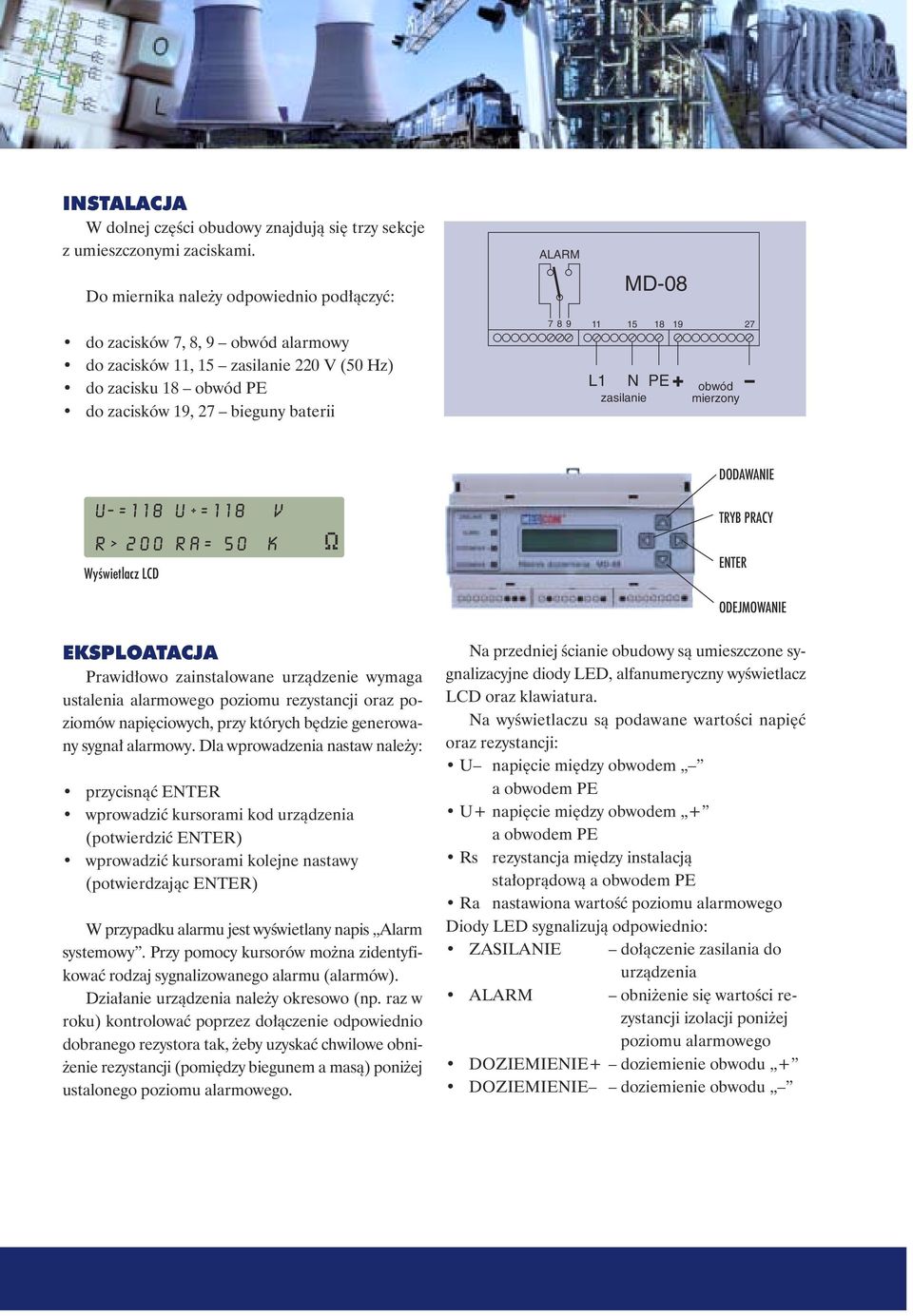

4 INSTALACJA W dolnej części obudowy znajdują się trzy sekcje z umieszczonymi zaciskami. Do miernika należy odpowiednio podłączyć: ALARM MD-08 do zacisków 7, 8, 9 obwód alarmowy do zacisków 11, 15 zasilanie 220 V (50 Hz) do zacisku 18 obwód PE do zacisków 19, 27 bieguny baterii L1 N zasilanie PE obwód mierzony DODAWANIE U-=118 U+=118 V R > 200 Ra= 50 k Wyświetlacz LCD TRYB PRACY ENTER ODEJMOWANIE EKSPLOATACJA Prawidłowo zainstalowane urządzenie wymaga ustalenia alarmowego poziomu rezystancji oraz poziomów napięciowych, przy których będzie generowany sygnał alarmowy. Dla wprowadzenia nastaw należy: przycisnąć ENTER wprowadzić kursorami kod urządzenia (potwierdzić ENTER) wprowadzić kursorami kolejne nastawy (potwierdzając ENTER) W przypadku alarmu jest wyświetlany napis Alarm systemowy. Przy pomocy kursorów można zidentyfikować rodzaj sygnalizowanego alarmu (alarmów). Działanie urządzenia należy okresowo (np. raz w roku) kontrolować poprzez dołączenie odpowiednio dobranego rezystora tak, żeby uzyskać chwilowe obniżenie rezystancji (pomiędzy biegunem a masą) poniżej ustalonego poziomu alarmowego. Na przedniej ścianie obudowy są umieszczone sygnalizacyjne diody LED, alfanumeryczny wyświetlacz LCD oraz klawiatura. Na wyświetlaczu są podawane wartości napięć oraz rezystancji: U napięcie między obwodem a obwodem PE U+ napięcie między obwodem + a obwodem PE Rs rezystancja między instalacją stałoprądową a obwodem PE Ra nastawiona wartość poziomu alarmowego Diody LED sygnalizują odpowiednio: ZASILANIE dołączenie zasilania do urządzenia ALARM obniżenie się wartości rezystancji izolacji poniżej poziomu alarmowego DOZIEMIENIE+ doziemienie obwodu + DOZIEMIENIE doziemienie obwodu

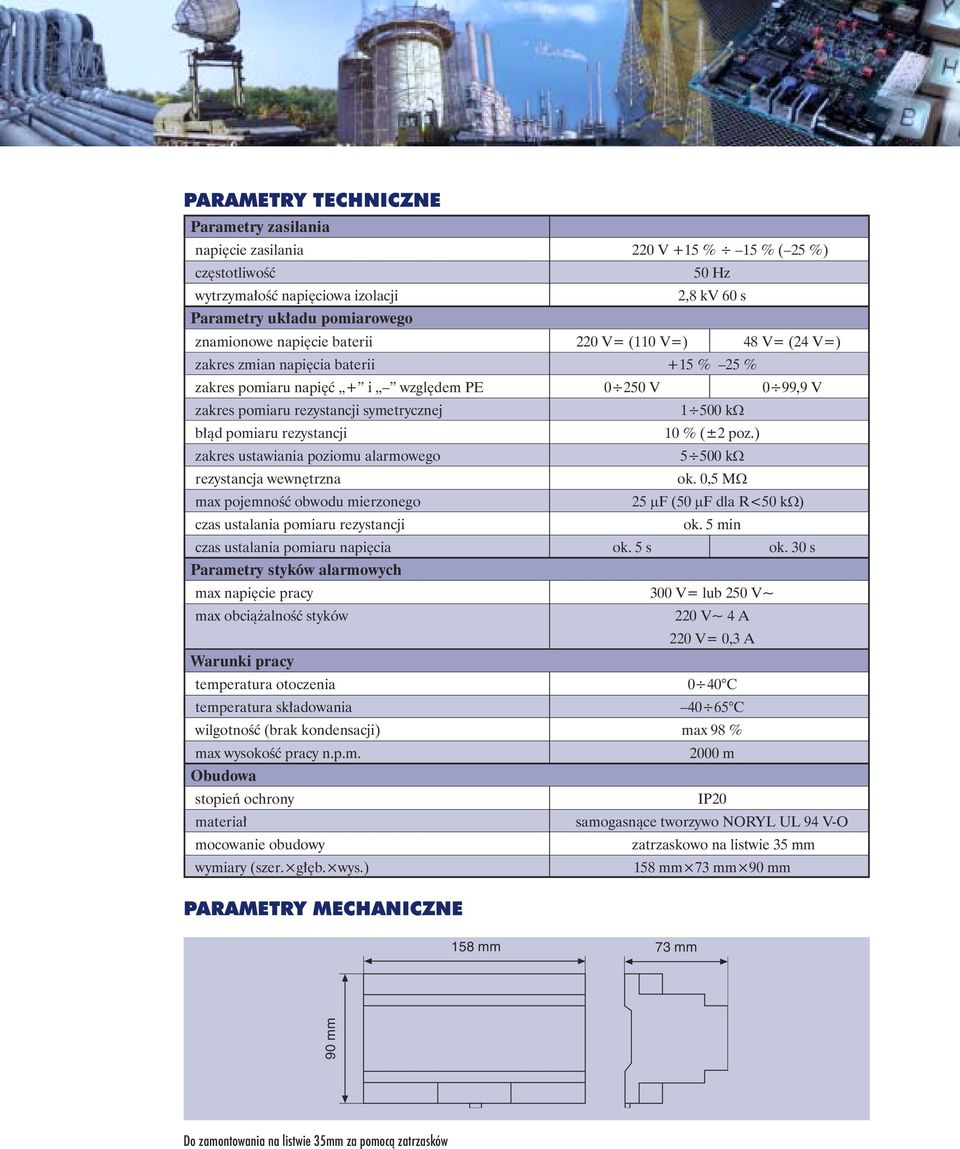

5 PARAMETRY TECHNICZNE Parametry zasilania napięcie zasilania 220 V +15 % 15 % ( 25 %) częstotliwość 50 Hz wytrzymałość napięciowa izolacji 2,8 kv 60 s Parametry układu pomiarowego znamionowe napięcie baterii 220 V= (110 V=) 48 V= (24 V=) zakres zmian napięcia baterii +15 % 25 % zakres pomiaru napięć + i względem PE V 0 99,9 V zakres pomiaru rezystancji symetrycznej kω błąd pomiaru rezystancji 10 % (±2 poz.) zakres ustawiania poziomu alarmowego kω rezystancja wewnętrzna ok. 0,5 MΩ max pojemność obwodu mierzonego 25 µf (50 µf dla R<50 kω) czas ustalania pomiaru rezystancji ok. 5 min czas ustalania pomiaru napięcia ok. 5 s ok. 30 s Parametry styków alarmowych max napięcie pracy 300 V= lub 250 V~ max obciążalność styków 220 V~ 4 A 220 V= 0,3 A Warunki pracy temperatura otoczenia 0 40 C temperatura składowania C wilgotność (brak kondensacji) max 98 % max wysokość pracy n.p.m m Obudowa stopień ochrony IP20 materiał samogasnące tworzywo NORYL UL 94 V-O mocowanie obudowy zatrzaskowo na listwie 35 mm wymiary (szer. głęb. wys.) 158 mm 73 mm 90 mm PARAMETRY MECHANICZNE 158 mm 73 mm 90 mm Do zamontowania na listwie 35mm za pomocą zatrzasków

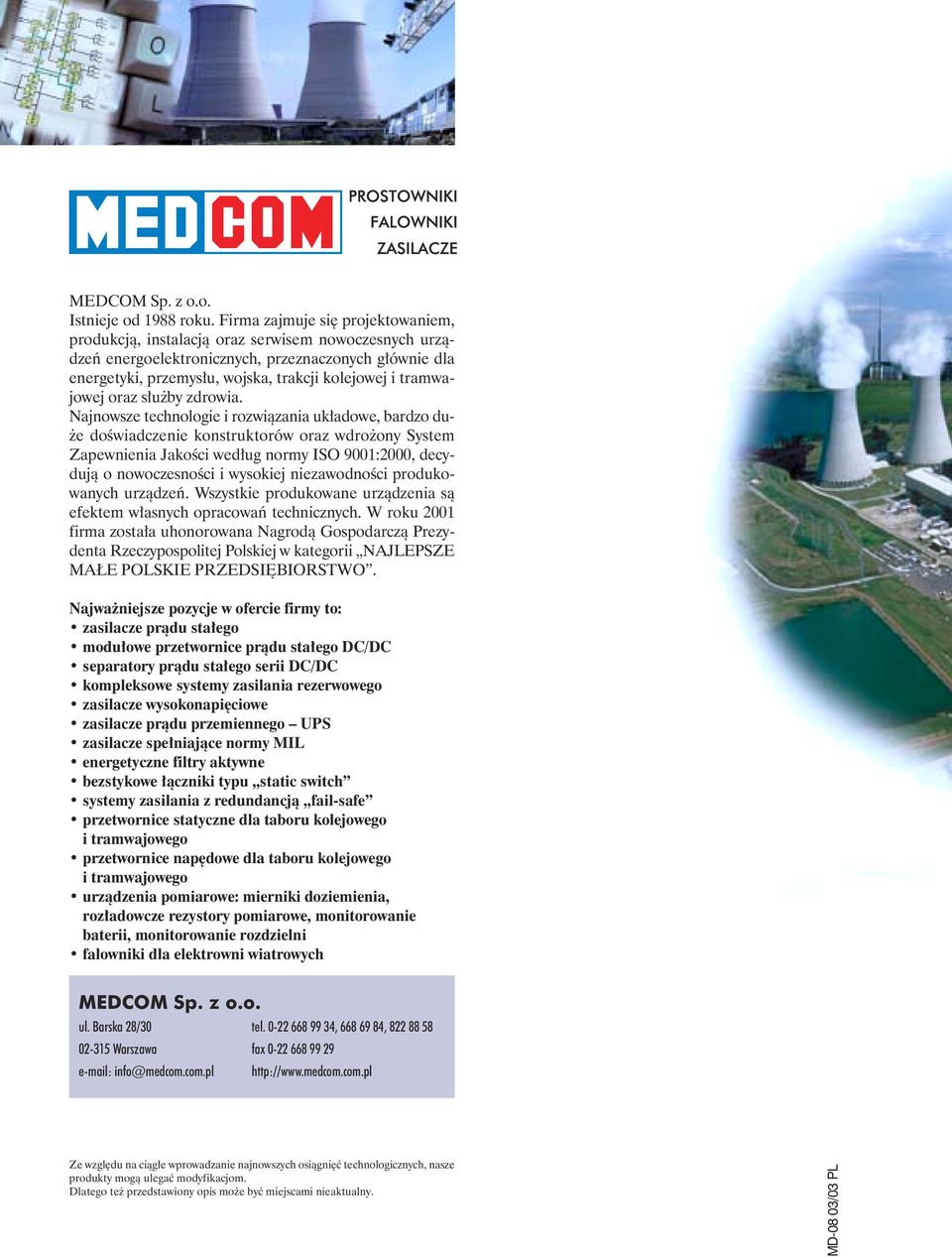

6 MEDCOM Sp. z o.o. Istnieje od 1988 roku. Firma zajmuje się projektowaniem, produkcją, instalacją oraz serwisem nowoczesnych urządzeń energoelektronicznych, przeznaczonych głównie dla energetyki, przemysłu, wojska, trakcji kolejowej i tramwajowej oraz służby zdrowia. Najnowsze technologie i rozwiązania układowe, bardzo duże doświadczenie konstruktorów oraz wdrożony System Zapewnienia Jakości według normy ISO 9001:2000, decydują o nowoczesności i wysokiej niezawodności produkowanych urządzeń. Wszystkie produkowane urządzenia są efektem własnych opracowań technicznych. W roku 2001 firma została uhonorowana Nagrodą Gospodarczą Prezydenta Rzeczypospolitej Polskiej w kategorii NAJLEPSZE MAŁE POLSKIE PRZEDSIĘBIORSTWO. Najważniejsze pozycje w ofercie firmy to: zasilacze prądu stałego modułowe przetwornice prądu stałego DC/DC separatory prądu stałego serii DC/DC kompleksowe systemy zasilania rezerwowego zasilacze wysokonapięciowe zasilacze prądu przemiennego UPS zasilacze spełniające normy MIL energetyczne filtry aktywne bezstykowe łączniki typu static switch systemy zasilania z redundancją fail-safe przetwornice statyczne dla taboru kolejowego i tramwajowego przetwornice napędowe dla taboru kolejowego i tramwajowego urządzenia pomiarowe: mierniki doziemienia, rozładowcze rezystory pomiarowe, monitorowanie baterii, monitorowanie rozdzielni falowniki dla elektrowni wiatrowych MEDCOM Sp. z o.o. ul. Barska 28/30 tel , , Warszawa fax info@medcom.com.pl Ze względu na ciągłe wprowadzanie najnowszych osiągnięć technologicznych, nasze produkty mogą ulegać modyfikacjom. Dlatego też przedstawiony opis może być miejscami nieaktualny. MD-08 03/03 PL
