INSTRUKCJA OTWIERANIA PLIKU DPT (data point table)

Transkrypt

1 INSTRUKCJA OTWIERANIA PLIKU DPT (data point table) Plik DPT jest tekstowym zapisem widma. Otwarty w notatniku wygląda następująco: Aby móc stworzyć wykres, należy tak zaimportować plik do arkusza kalkulacyjnego, aby uruchomił się Kreator Importu Tekstu, który podzieli nam powyższy tekst na dwie kolumny z danymi. W zależności od używanego programu są pewne różnice w otwieraniu pliku, aby dany kreator się uruchomił. Poniżej przedstawione są dwa najczęściej używane: Excel oraz OpenOffice. A. W programie EXCEL. 1. Otwieramy najpierw program i w menu Plik wybieramy opcję Otwórz, a następnie Przeglądaj. 1/7

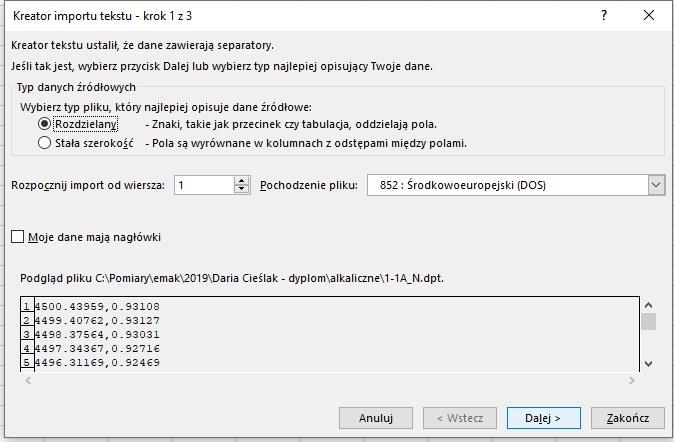

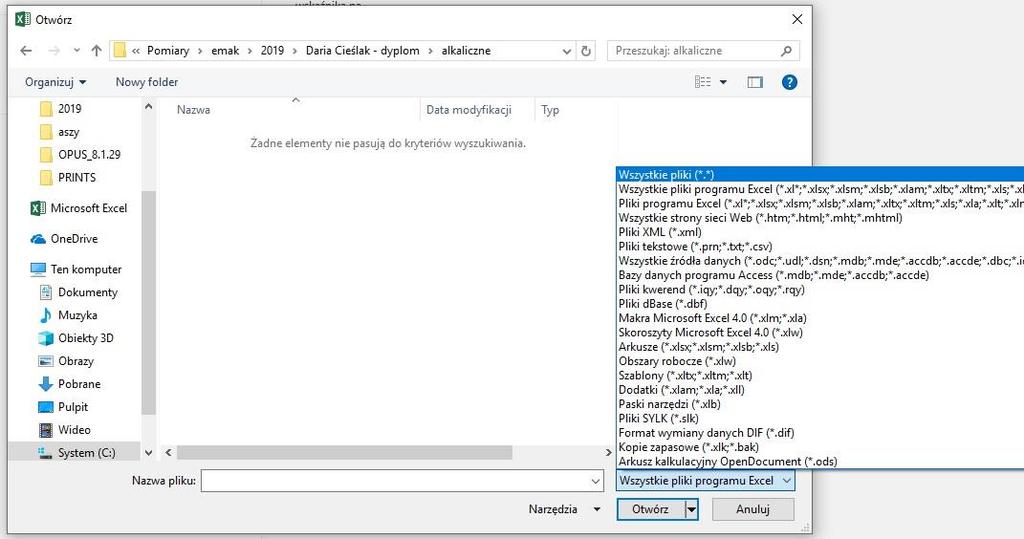

2 2. Pojawi nam się oddzielne okno, w którym musimy znaleźć folder z zapisanymi plikami dpt. Ponieważ program nie czyta takich plików domyślnie, należy zaznaczyć, aby pokazywał wszystkie pliki w danym folderze: 3. Kiedy już widzimy nasze pliki, wybieramy odpowiedni i klikamy Otwórz. Pojawi się Kreator importu testu, w którym musimy podzielić tekst na kolumny, abyśmy mogli wykonać wykres. a. W pierwszym kroku zostawiamy typ pliku Rozdzielany i przechodzimy dalej. 2/7

3 b. W drugim kroku należy wybrać, jaki znak rozdziela nasze kolumny z danymi (dla widm IR jest to przecinek). W podglądzie możemy się upewnić, czy kolumny rozdzielone są prawidłowo. PODGLĄD c. Trzeci krok to wybranie formatu danych w kolumnie. Można to także zrobić później, jeżeli będzie to konieczne. Dla widm IR zostawiamy dane ogólne. 3/7

4 W ten sposób otrzymamy zaimportowane dane w postaci dwóch kolumn, gotowe do wykonania wykresu. Niekiedy, w zależności od ustawień domyślnego separatora w systemie, aby wykonać wykres należy w kolumnach zamienić kropki na przecinki, aby dane były widoczne jako liczby. Można tego dokonać, wybierając z menu Narzędzia główne -> Znajdź i zaznacz opcję Zamień (lub wywołując polecenie kombinacją klawiszy Ctrl+H). 4/7

5 B. W PROGRAMIE OpenOffice Calc 1. Kluczowa różnica w otwieraniu pliku DPT w programie OpenOffice Calc w stosunku do Excela pojawia się już w pierwszym kroku. Aby uruchomić Kreator importu tekstu, musimy najpierw otworzyć nie program, a folder z interesującymi nas plikami. Następnie klikamy prawym przyciskiem myszy na plik i wybieramy opcję Otwórz za pomocą. 2. Pojawi się okno wyboru programu, za pomocą którego chcemy otworzyć nasz plik DPT. Oczywiście w tym przypadku jest to OpenOffice Calc. Rozwijamy więc listę klikając na Więcej aplikacji, szukamy programu i zatwierdzamy OK. Możemy zaznaczyć dostępne pole wyboru, aby komputer w przyszłości wszystkie pliki DPT otwierał za pomocą wybranego programu. Jeżeli naszego programu nie ma na liście, musimy wybrać opcję Wyszukaj inną aplikację na tym komputerze a następnie poszukać pliku scalc.exe, który znajduje się w miejscu zainstalowania pakietu OpenOffice i klikamy Otwórz. 5/7

6 przykładowa ścieżka: C:\Program Files (x86)\openoffice 4\program 3. Teraz powinien uruchomić się automatycznie program wraz z Kreatorem Importu Tekstu. Tu działamy już jak w programie Excel wybieramy znak rozdzielający kolumny w pliku (przecinek). Także mamy tutaj podgląd, jak będą podzielone nasze dane już w arkuszu kalkulacyjnym. Klikamy OK. PODGLĄD 6/7

7 4. Zmianę kropek na przecinki dokonamy z menu Edytuj -> Znajdź i zamień lub skrótem klawiszowym Ctrl+F. Opracowała: mgr inż. Karina Mroczyńska 7/7
