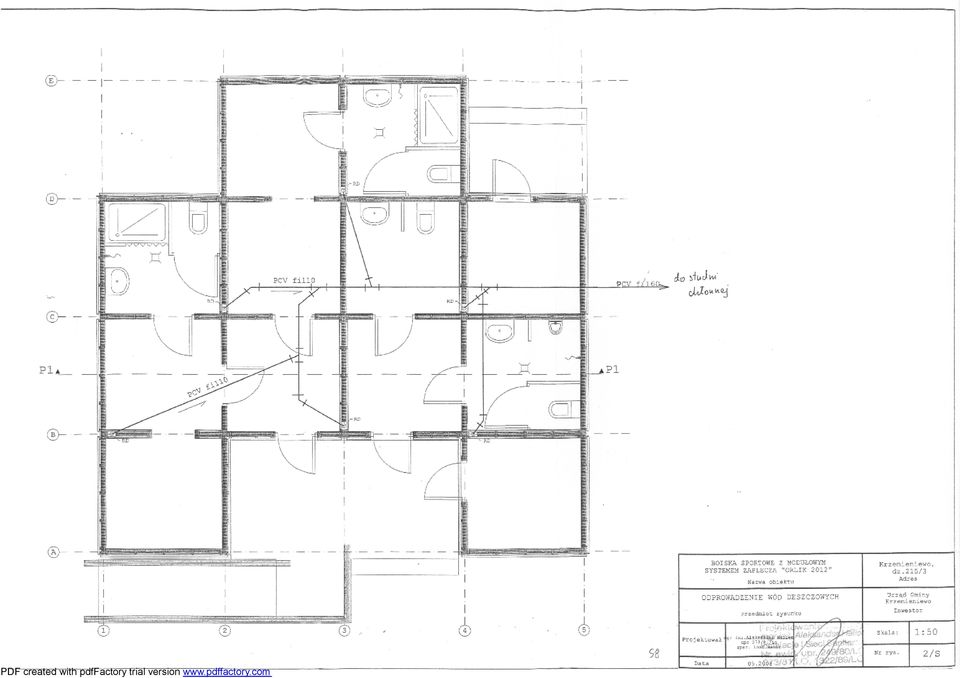

4 PROJEKT INSTALACJI SANITARNYCH DLA ZESPOŁU BOISK ORAZ MODUŁOWEGO SYSTEMOWEGO ZAPLECZA BOISK SPORTOWYCH ORLIK Instalacja wodno kanalizacyjna Kanalizacja deszczowa Proejktuje się odprowadzenie wód deszczowych pionem D 0,07 dla każdej pary segmentów, z wpustem dachowym podgrzewanym. Wody deszczowe odprowadzone będą każdym pionem do studni chłonnej. Projekt kanalizacji deszczowej dla adaptowanego budynku przedstwaiono na rys.s2 Instalacja wodociągowa Projektuje się doprowadzenie wody z sieci wodociągowej. Zaplecze wyposażone będzie w umywalki, natryski, wc oraz zawory czerpalne ze złączką. Do umywalek i natrysków doprowadzona będzie woda ciepła zmieszana, przygotowana w pojemnościowym podgrzewaczu wody umieszczonym w magazynie, do wc i zaworów czerpalnych woda zimna. Projektuje się przyłącze wodociągowe z rur PE i rozprowadzenie wody w pomieszczeniach z rur PVC. Umywalki wyposażone będą w baterie naścienne, natryski w baterie sufitowe. Projektuje się podgrzewacz wody o pojemności 150l. Obliczenie zapotrzebowania wody : - ilość osób korzystających z pomieszczeń sanitarnych 49 osób - zapotrzebowanie wody dla sportowca 60dcm3/d - współczynnik nierównomierności dobowej Nd=1,5 Q=49x60dcm3/d=2940dcm3/d=2,94m3/d Qmaks = 2,94m3/dx1,5=4,41m3/d PDF created with pdffactory trial version

5 Obliczenie zapotrzebowania wody dla zwymiarowania przyłącza i doboru wodomierza rodzaj przyboru ilość qn Qn umywalki 4 0,14 0,56 wc 4 0,13 0,52 natrysk 2 0,30 0,60 pisuar 1 0,10 0,10 zawór 3 0,10 0,30 Kanalizacja sanitarna 2,08 zatem q=0,9dcm3/s projektuje się odprowadzenie ścieków sanitarnych do projektowanego zbiornika bezodpływowego rurami kanalizacyjnymi PCV fi160. Śieki z przyborów odprowadzane będą rurami PCV fi110. Podejścia pod umywalki i natryski PCV fi50 Dla adaptowanego budynku projektuje się dwa piony z wywiewkami wg rys. S1 Wentylacja nawiewno wyciągowa Projektuje się wentylację mechaniczną odrębną dla każdego pomieszczenia składającą się z wentylatora nawiewnego z podgrzewaczem powietrza i filtrem powietrza oraz wentylatora wyciągowego umieszconego na dachu nad każdym pomieszczeniem. Powietrze zewnętrzne tłoczone i podgrzane przez wentylator nawiewny będzie dostarczane przewodem fi100 nad podłogę pomieszczenia. Przewidziano wentylatory wywiewne o wydajności do 150m2/h oraz wentylatory nawiewne o wydajności 100m2/h i mocy grzałki 800W. Rozmieszczenie wentylatorów zgodne z rys.3 opracowania. PDF created with pdffactory trial version

6

7

8

9

10

11

12 OPIS TECHNICZNY Wykonania zbiornika bezodpływowego 1. Konstrukcja zbiornika Zbiornik bezodpływowy należy wykonać dla celów odprowadzenia ścieków z budynku objętego niniejszym projektem. Konstrukcję zbiornika wykonuje się z kręgów żelbetowych prefabrykowanych K-100/60-I o następujących parametrach: - średnica wewnętrzna 1,00 [m] - średnica zewnętrzna 1,20 [m] - wysokość kręgu 0,60 [m] Kręgi należy posadowić na płycie betonowej grubości 15 cm izolowanej dwukrotnie lepikiem bitumicznym. Płytę betonową posadowić na podsypce żwirowej grubości 15 cm. Projektuje się wykonanie zbiornika z 4 kręgów i głębokość posadowienia 2,40 [m] poniżej poziomu terenu. Kolejne kręgi należy układać wypełniając spoiny zaprawą cementową. Po ułożeniu kręgów należy wykonać dno betonowe z betonu B-15 grubości 5 cm. Wewnętrzne i zewnętrzne ściany zbiornika zaizolować dwukrotnie lepikiem bitumicznym. Zbiornik należy przykryć płytą żelbetową z włazem żeliwnym typu półciężkiego, a odpowietrzenie powinno być wyprowadzone 0,5 m ponad poziom terenu. Doprowadzenie ścieków z budynku do zbiornika projektuje się z rur PCV o Parametry zbiornika - pojemność zbiornika : 1,884 m 3 - powierzchnia zabudowy: 0,79 m 2 PDF created with pdffactory trial version 12
