1 PROJEKT BUDOWLANY Z ELEMENTAMI WYKONAWCZYMI REMONT PRZYDROŻNEJ KAPLICZKI Obiekt, adres: KAPLICZKA PRZYDROŻNA (NR 5) Czerwieńczyce dz. 329/1 AM 1 Kategoria obiektu X Inwestor: Gmina Nowa Ruda, Nowa Ruda, ul. Niepodległości 1 Autorzy projektu: Branża Imię i Nazwisko, Uprawnienia Podpis Projektant Projektant inż. Edward Knapczyk upr. nr UAN VI-f/3/144/84 oraz ANF 2/92/83r. mgr inż. Agata Knapczyk upr. nr 80/DOŚ/15 Wałbrzych, 5 lipca 2016 r.

2 SPIS TREŚCI I. Dokumentacja formalno-prawna Oświadczenie i zaświadczenia projektanta Mapa ewidencji gruntów Wypis z rejestru gruntów II. Projekt budowlany/wykonawczy 1. Opis techniczny 2. Część graficzna 1/2 Plan sytuacyjny 1:500 2/2 Kapliczka nr 5 widok front i widok bok 1:20 3. Dokumentacja fotograficzna

3 OPIS TECHNICZNY 1. DANE EWIDENCYJNE 1.1. OBIEKT, ADRES: KAPLICZKA PRZYDROŻNA NR 5 Czerwieńczyce, dz. nr 329/1 AM INWESTOR : Gmina Nowa Ruda, Nowa Ruda, ul. Niepodległości AUTOR PROJEKTU: inż. Edward Knapczyk, mgr inż. Agata Knapczyk 1.4. WIELKOŚĆ OBIEKTU : - Powierzchnia zabudowy (wymiary postumentu w rzucie): 0,90m x 0,70m = 0,63 m 2 - Maksymalna wysokość obiektu : 3,52m 2. OGÓLNY OPIS OBIEKTU Kapliczka, a właściwie krzyż przydrożny w Czerwieńczycach znajduje się w pobliżu zabudowań nr 42. Obiekt powstał w XIX wieku. Pomnik wykonano w kamieniu - piaskowcu. Kamień bardzo silnie zabrudzony, pokryty łuszczącą się malaturą. Brak jednak widocznych odspojeń, ubytków w kamieniu. Postać Jezusa wykonano z blachy stalowej (odlew pusty w środku), malowanej w kolorze popielatym. Pomnik powstał z kilku połączonych ze sobą bloków kamiennych zwężających się ku górze. Bloki układano osiowo (centralnie), nie licując powierzchni tylnej pomnika. Brak widocznych łączeń poszczególnych bloków (bloki układane jeden na drugim, bez łączenia z zewnątrz stalowymi płaskownikami). Postument symetryczny względem pionowej osi, prosty, z ozdobnym gzymsem obwodowym nad pamiątkową tablicą wykonaną w kamieniu po stronie frontowej. Kamienna tablica z wyrytymi napisami, pokryta farbą. Napisy w obecnym stanie nieczytelne (zasmarowane zaprawa i zamalowane). Teren wokół kapliczki nieutwardzony. 4. OPIS PROJEKTOWANYCH ROZWIĄZAŃ W ramach projektu remontu kapliczki przewidziano głównie oczyszczenie piaskowca, oczyszczenie i naprawę napisów wyrytych w kamieniu, wzmocnienie i hydrofobizację kamienia. Kamień starannie oczyścić z warstwy łuszczącej się malatury poprzez szczotkowanie przy użyciu odpowiednich past, następnie myjąc wodą pod ciśnieniem. Ewentualne ubytki uzupełnić zaprawą do naprawy piaskowca, dobierając ją kolorystycznie do koloru kamienia. Ozdobne napisy i żłobienia w kamieniu ostrożnie pogłębić, ponownie przemyć wodą pod ciśnieniem.

4 - 2 - Po oczyszczeniu kamienia całą jego powierzchnię wzmocnić stosując preparaty krzemoorganiczne. Następnie kamień poddać hydrofobizacji. Blaszaną, stalową figurkę ostrożnie zdemontować, poddać delikatnemu piaskowaniu w celu usunięcia powłoki malarskiej, odtłuścić. Pokryć trzykrotnie emalią chlorokauczukową do metalu w kolorze popielatym. Ponownie zamocować na krzyżu. Wokół kapliczki wykonać kamienną opaskę szerokości 1,0m. W tym celu należy zebrać warstwę ziemi grubości 15cm, oddzielić tę powierzchnię obrzeżem PCV (górą zlicowanym z poziomem terenu), ułożyć geowłókninę, a na niej grys marmurowy lub dolomitowy w jasnych kolorach. 5. UWAGI KOŃCOWE 5.1. Z uwagi na charakter obiektu prace remontowe należy prowadzić pod nadzorem osób posiadających odpowiednie doświadczenie zawodowe oraz właściwe uprawnienia do pełnienia samodzielnych funkcji technicznych w budownictwie W przypadku zauważenia jakichkolwiek rozbieżności pomiędzy danymi przyjętymi w projekcie, a stwierdzonymi na budowie, należy niezwłocznie powiadomić o tym fakcie autora projektu. Wałbrzych, lipiec 2016 r. OPRACOWAŁA : mgr inż. Agata Knapczyk

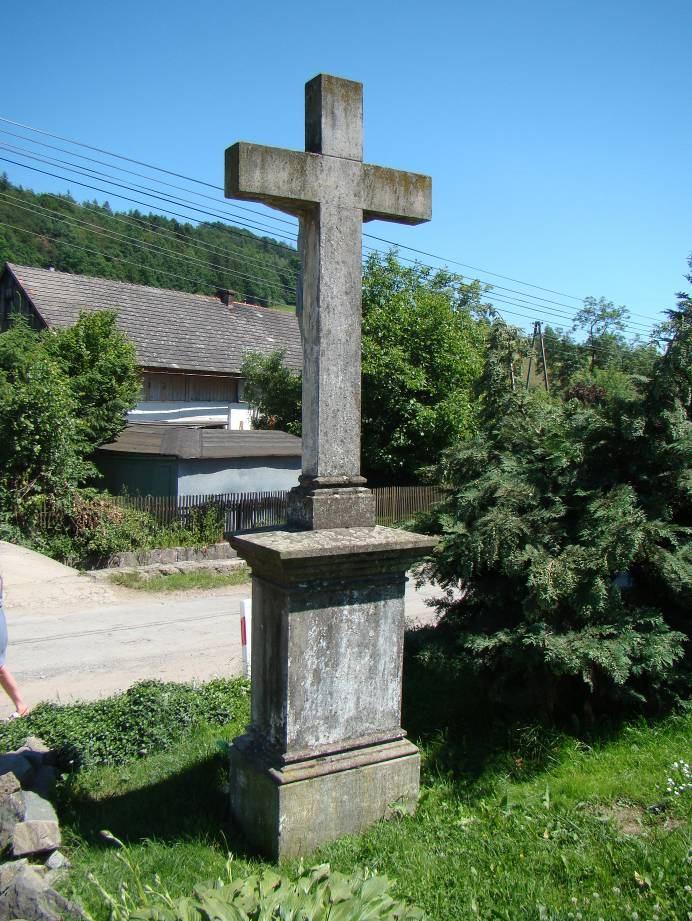

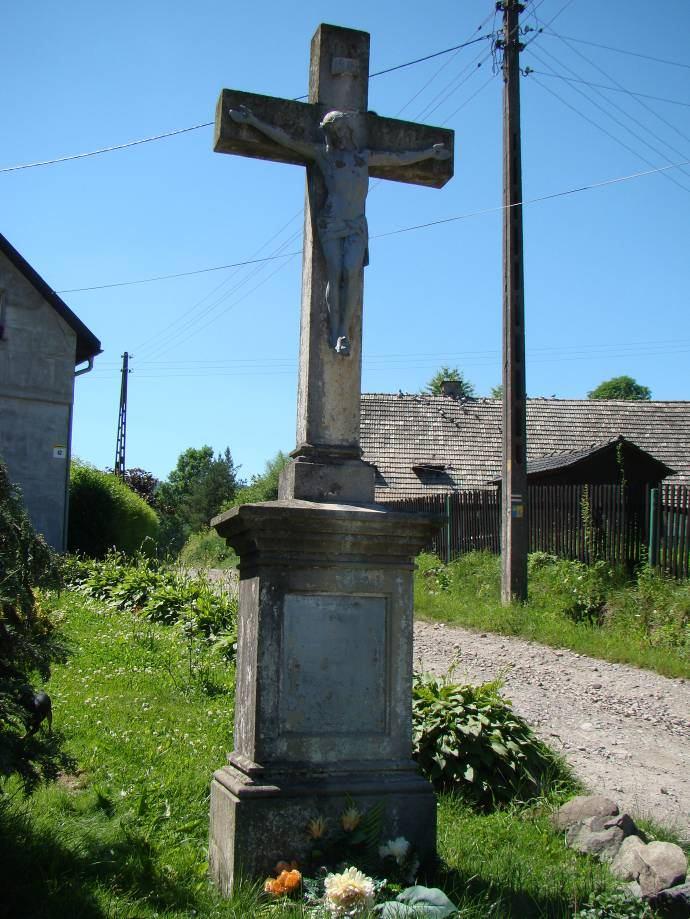

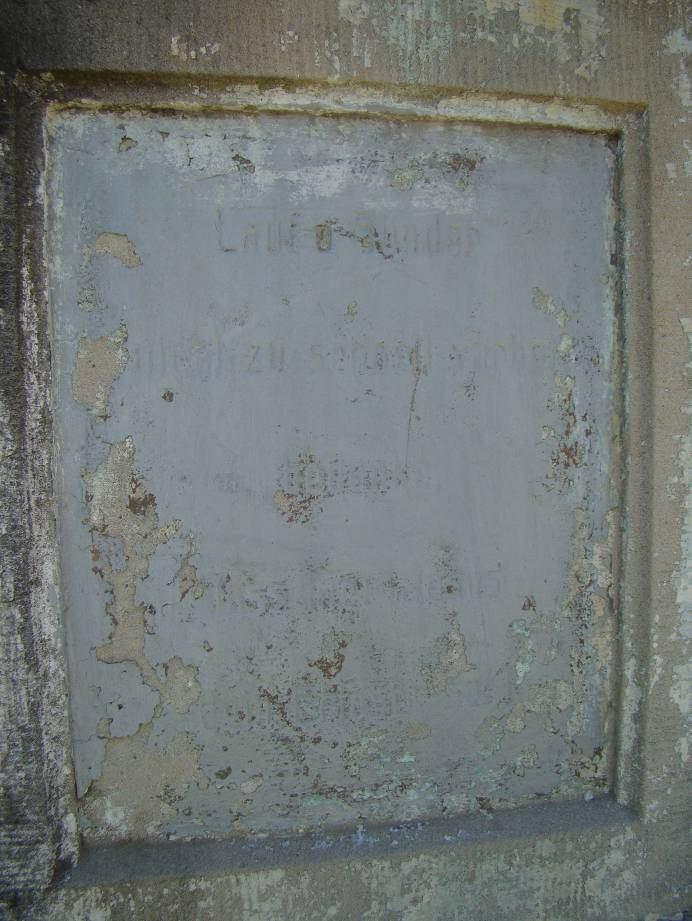

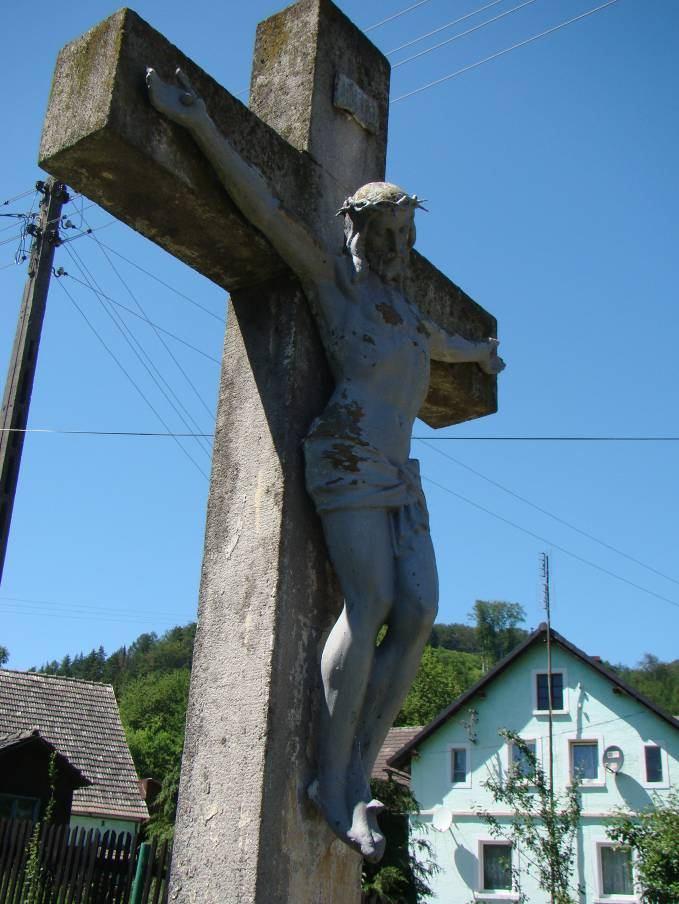

5 Dokumentacja fotograficzna, czerwiec 2016
