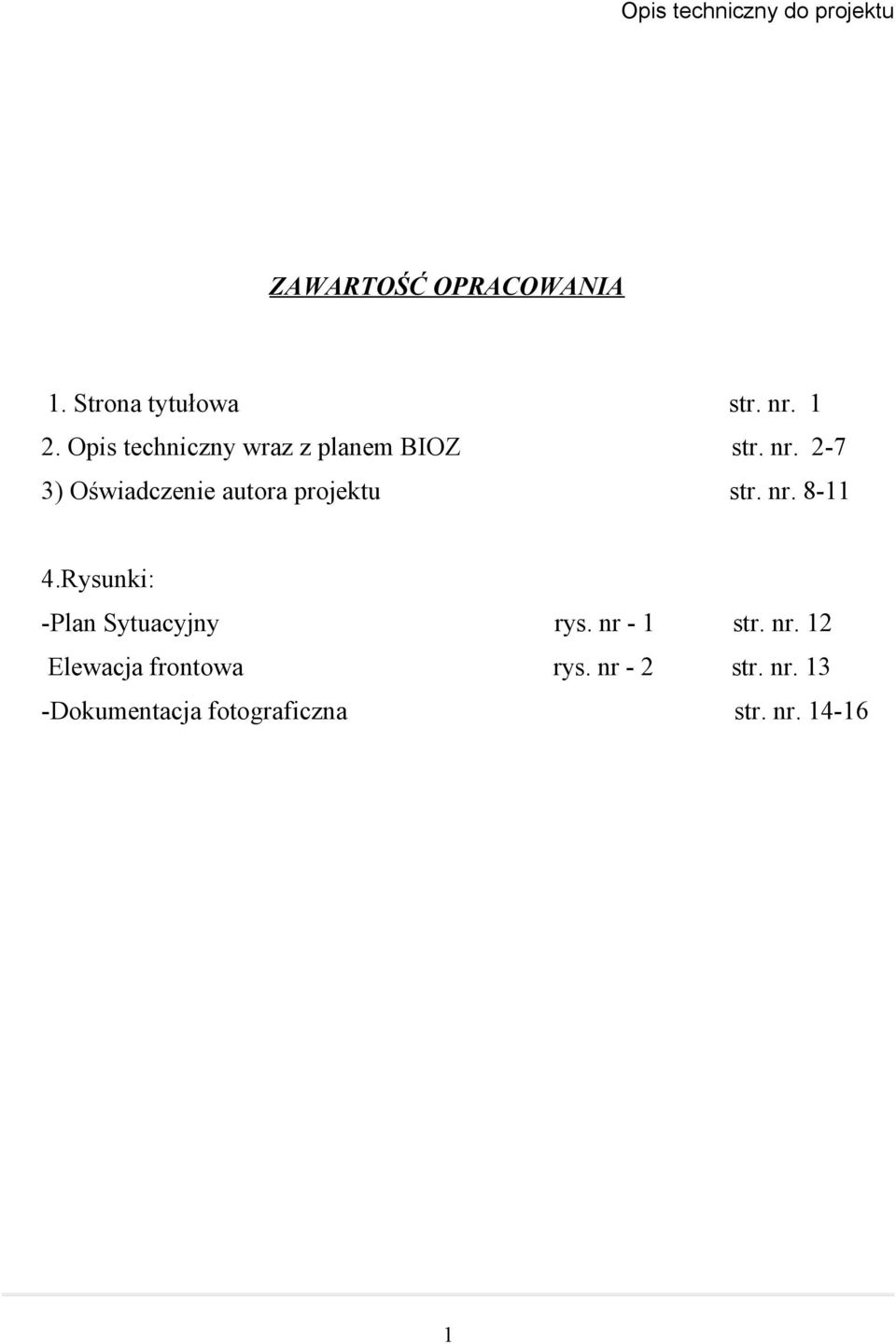

1 ZAWARTOŚĆ OPRACOWANIA 1. Strona tytułowa str. nr Opis techniczny wraz z planem BIOZ str. nr ) Oświadczenie autora projektu str. nr Rysunki: -Plan Sytuacyjny rys. nr - 1 str. nr. 12 Elewacja frontowa rys. nr - 2 str. nr. 13 -Dokumentacja fotograficzna str. nr

2-7 3) Oświadczenie autora projektu str. nr. 8-11 4.

2 OPIS TECHNICZNY Do projektu technicznego remontu elewacji frontowej budynku będącym siedzibą Urzędu Gminy w Lubrzy. Przedmiot inwestycji : Remont elewacji frontowej Lokalizacja inwestycji : Lubrza ul. Świebodzińska 68 Inwestor : Gmina Lubrza, Lubrza ul. Świebodzińska Podstawa opracowania; 1.1. Zlecenie Inwestora 1.2. Inwentaryzacja elewacji 1.3. Mapa sytuacyjna w skali 1: Uzgodnienia z Inwestorem 1.5. Dokumentacja fotograficzna 2. Przedmiot inwestycji i zakres opracowania: Przedmiotem inwestycji poprawienie stanu technicznego elewacji frontowej budynku Urzędu Gminy w Lubrzy 3. Zagospodarowanie działki: Zagospodarowanie działki nie ulega zmianie. 4.Opis stanu istniejącego. Budynek objęty opracowaniem, to budynek wolnostojący trzykondygnacyjny z 2

1. Zlecenie Inwestora 1.2. Inwentaryzacja elewacji 1.3. Mapa sytuacyjna w skali 1:1000 1.4. Uzgodnienia z Inwestorem 1.5. Dokumentacja fotograficzna 2.

3 poddaszem użytkowym.budynek częściowo podpiwniczony. Ściany murowane z cegły pełnej na zaprawie cementowo-wapiennej. Budynek zrealizowany w technologii tradycyjnej. Dach drewniany kryty dachówką ceramiczną. Elewacja frontowa. 4.1Piętro i poddasze Elewacja frontowa budynku o bogatym wzornictwie z licznymi boniami i zdobieniami. Opaski profilowane wokół otworów okiennych i drzwiowych w poziomie pierwszego piętra, ze zwieńczeniami nadokiennymi z płaskorzeźbami przedstawiające motywy kwiatowe.przestrzeń między otworami okiennymi i drzwiowymi wypełniona cegłą licówką przedzielone dwoma pasami poziomymi z boni profilowanych. Dwa wykusze wyprowadzone z połaci dachowej o charakterystycznym wystroju z płaskorzeźbami i herbem miejscowości w jednym i oknem w drugim obramowane cegłą licówką i zakończone przykryciem z profili ozdobnych cementowych. Ościeża otworów okiennych i drzwiowych płaski malowane na biało. Powierzchnie ozdobień i profili z licznymi śladami spękań i odpadającą farbą. Powierzchnia z cegły licówki z licznymi przebarwieniami, ubytkami i spękaniami. Okna i drzwi z PVC wymienione w latach ubiegłych zachowaniem wyglądu jak okna pierwotne( zachowane ślemię przechodzące z profilami poziomymi oraz podziałem). 4.2Parter Powierzchnia elewacji w poziomie parteru płaska bez profili i ozdobień. Powierzchnia tynku popękana. Parapety ceglane obłożone zaprawą cementową. 4.3.Cokół Cokół betonowy z uskokiem zewnętrznym. 4.4 Rynny, rury spustowe i obróbki blacharskie. 3

Opaski profilowane wokół otworów okiennych i drzwiowych w poziomie pierwszego piętra, ze zwieńczeniami nadokiennymi z płaskorzeźbami przedstawiające motywy kwiatowe.

4 Rynny i rury spustowe z blachy ocynkowanej pomalowane z odpadająca farbą, brak opierzeń na gzymsach i wykuszach. 5.Zakres robot: 5.1 Roboty przygotowawcze i rozbiórkowe. a) uzyskanie zgody właściciela drogi o zajęciu chodnika,oznakowanie terenu o robotach na rusztowaniu, przejściu drugą stroną jezdni, wydzielenie terenu na roboty z ogólnej powierzchni. b) montaż rusztowania z zabezpieczeniem przed osobami postronnymi c)oczyszczenie, zeskrobanie i zmycie powierzchni elewacji d) naprawa spękań e) piaskowanie cegieł f) demontaż zbędnych haków i wsporników g) wywiezienie na wysypisko odpadów 5.2. Roboty remontowe. a) uzupełnienie cegieł licówek w elewacji b) zlikwidowanie spękań w płaszczyźnie ścian pierwszego piętra c) uzupełnienie spoinowania w spoinach cegieł -spoina płaska cementowa d) impregnacja powierzchni ceglanej środkiem konserwującym e) gruntowanie powierzchni tynkowanej preparatem UNI-GRUNT lub równoważnym f) naprawa profili ciągnionych g) naprawa elementów kwiatowych ozdobnych h) przeklejenie warstwy siatki z tworzywa sztucznego na ścianach płaskich ościeżach w parterze i na cokole i) szpachlowanie powierzchni tynkowanej pod malowanie 4

b) montaż rusztowania z zabezpieczeniem przed osobami postronnymi c)oczyszczenie, zeskrobanie i zmycie powierzchni elewacji d) naprawa spękań e) piaskowanie cegieł f) demontaż zbędnych haków i

5 e) wykonanie opierzeń z blachy cynkowo-tytanowej powierzchni gzymsów murków ozdobnych wykuszy, parapetów i itp. f)wymiana rynien, rur spustowych i zbiorniczków - blacha cynkowo-tytanowa g) wymiana oświetlenia zewnętrznego łącznie z oprawami z założeniem czujnika zmierzchowego h) pomalowanie elewacji w kolorach i tonacji jak elewacja szczytowa i) demontaż rusztowania Informacje o planie bezpieczeństwa i ochrony zdrowia. 1.Zakres robót dla całego zamierzenia inwestycyjnego. Remont elewacji frontowej 2.Wykaz istniejących obiektów budowlanych. Budynek jest położony w ciągu budynków przy głównej ulicy 3.Wyznaczenie elementów zagospodarowania działki, które mogą stworzyć zagrożenie bezpieczeństwa i ochrony zdrowia. Bliskość drogi. 4.Informacje o przewidzianych zagrożeniach podczas realizacji budowy. -zagrożenie może wystąpić: a) montaż i demontaż rusztowania b) roboty na rusztowaniu c) szczególną uwagę należy zwrócić przy realizowaniu robót na wysokości. Pracownicy wykonujący te zadania powinni posiadać aktualne badania lekarskie dopuszczające do tych robót. 5.Informacja o wydzieleniu i oznakowaniu miejsc prowadzenia robót. Teren budowy winien być oznakowany tablicami informacyjnymi oraz 5

i tonacji jak elewacja szczytowa i) demontaż rusztowania Informacje o planie bezpieczeństwa i ochrony zdrowia. 1.Zakres robót dla całego zamierzenia inwestycyjnego. Remont elewacji frontowej 2.

6 ogrodzony. W widocznym miejscu winna znajdować się tablica informacyjna. 6.Informacja o sposobie prowadzenia instruktażu pracowników przed przystąpieniem do realizacji szczególnych prac. - przed przystąpieniem do realizacji prac szczególnie niebezpiecznych należy przeprowadzić szkolenie instruktażowe na stanowiskach pracy, określenie zasad postępowania w przypadku wystąpienia zagrożenia, pouczenie o obowiązku stosowania środków ochrony indywidualnej i zabezpieczających przed skutkami zagrożeń. 7.Określenie sposobu przechowywania i przemieszczania materiałów, wyrobów, substancji oraz preparatów niebezpiecznych na terenie budowy. - w czasie realizacji nie przewiduje się materiałów i substancji niebezpiecznych. Opracował: 6

- przed przystąpieniem do realizacji prac szczególnie niebezpiecznych należy przeprowadzić szkolenie instruktażowe na stanowiskach pracy, określenie zasad postępowania w przypadku

7 7 Opis techniczny do projektu
