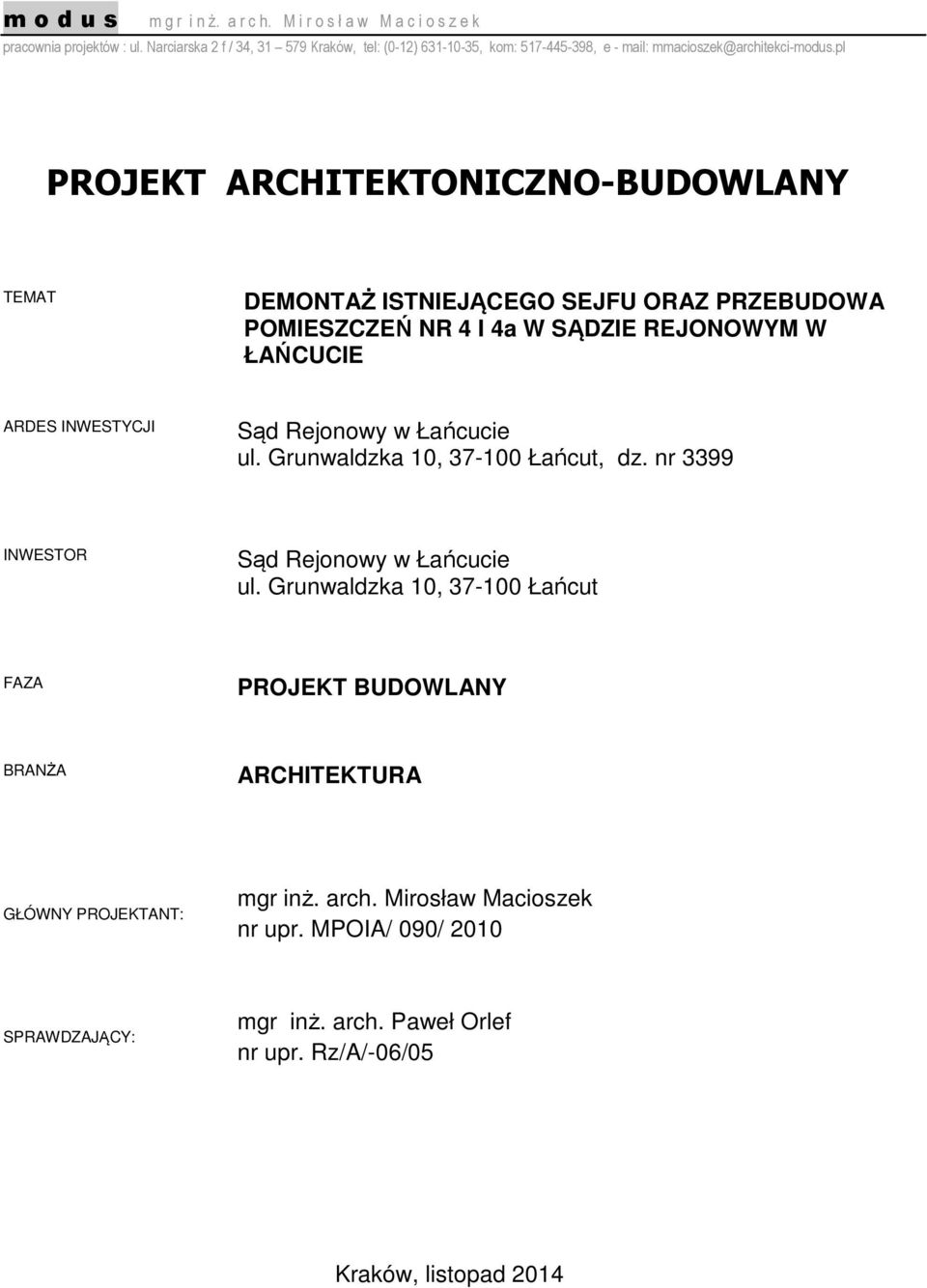

1 PROJEKT ARCHITEKTONICZNO-BUDOWLANY TEMAT DEMONTAŻ ISTNIEJĄCEGO SEJFU ORAZ PRZEBUDOWA POMIESZCZEŃ NR 4 I 4a W SĄDZIE REJONOWYM W ŁAŃCUCIE ARDES INWESTYCJI Sąd Rejonowy w Łańcucie ul. Grunwaldzka 10, Łańcut, dz. nr 3399 INWESTOR Sąd Rejonowy w Łańcucie ul. Grunwaldzka 10, Łańcut FAZA PROJEKT BUDOWLANY BRANŻA ARCHITEKTURA GŁÓWNY PROJEKTANT: mgr inż. arch. Mirosław Macioszek nr upr. MPOIA/ 090/ 2010 SPRAWDZAJĄCY: mgr inż. arch. Paweł Orlef nr upr. Rz/A/-06/05 Kraków, listopad 2014

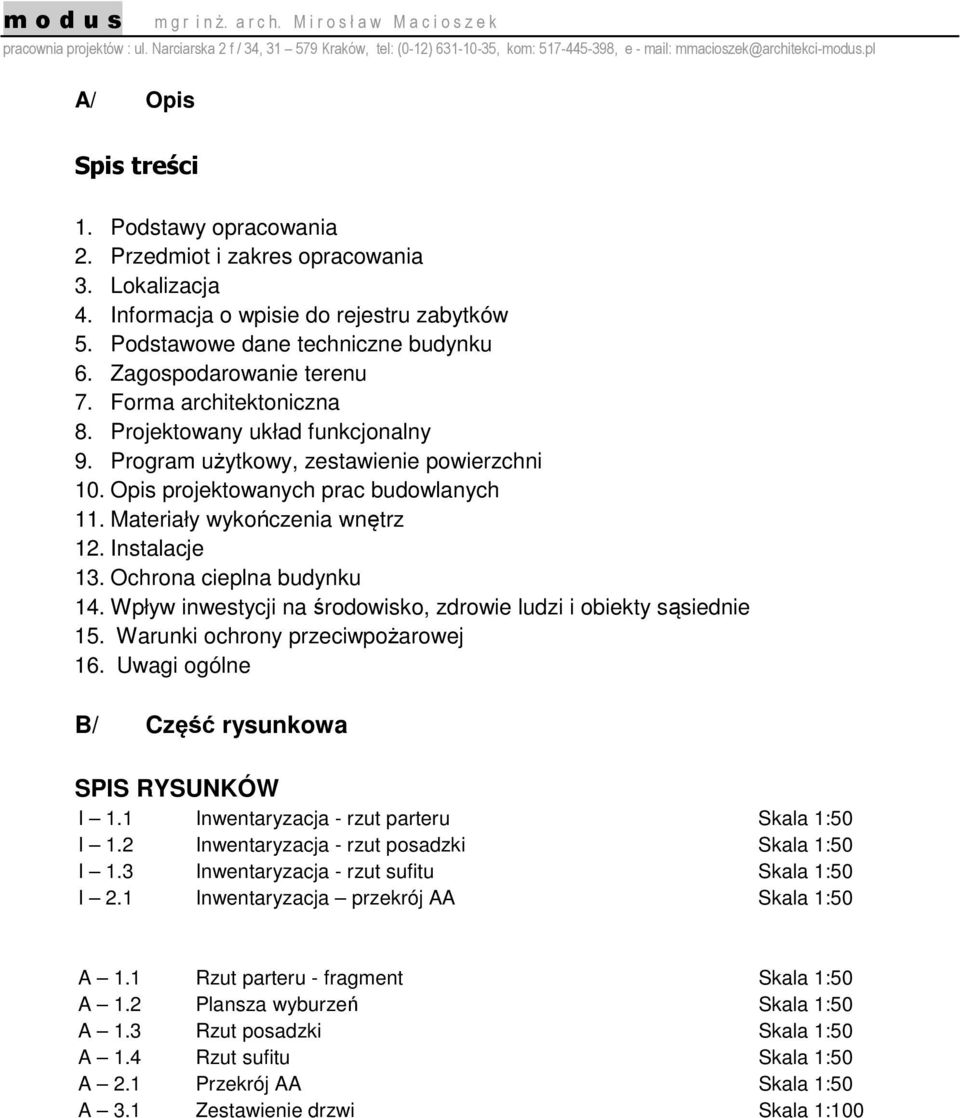

2 A/ Opis Spis treści 1. Podstawy opracowania 2. Przedmiot i zakres opracowania 3. Lokalizacja 4. Informacja o wpisie do rejestru zabytków 5. Podstawowe dane techniczne budynku 6. Zagospodarowanie terenu 7. Forma architektoniczna 8. Projektowany układ funkcjonalny 9. Program użytkowy, zestawienie powierzchni 10. Opis projektowanych prac budowlanych 11. Materiały wykończenia wnętrz 12. Instalacje 13. Ochrona cieplna budynku 14. Wpływ inwestycji na środowisko, zdrowie ludzi i obiekty sąsiednie 15. Warunki ochrony przeciwpożarowej 16. Uwagi ogólne B/ Część rysunkowa SPIS RYSUNKÓW I 1.1 Inwentaryzacja - rzut parteru Skala 1:50 I 1.2 Inwentaryzacja - rzut posadzki Skala 1:50 I 1.3 Inwentaryzacja - rzut sufitu Skala 1:50 I 2.1 Inwentaryzacja przekrój AA Skala 1:50 A 1.1 Rzut parteru - fragment Skala 1:50 A 1.2 Plansza wyburzeń Skala 1:50 A 1.3 Rzut posadzki Skala 1:50 A 1.4 Rzut sufitu Skala 1:50 A 2.1 Przekrój AA Skala 1:50 A 3.1 Zestawienie drzwi Skala 1:100

3 1. Podstawy opracowania Zlecenie Inwestora Wizja w terenie Zestaw obowiązujących norm: PN-90/B Projekty budowlane. Obliczenia statyczne PN-82/B Obciążenia budowli. Zasady ustalania wartości PN-82/B Obciążenia budowli. Obciążenia zmienne technologiczne. Podstawowe obciążenia technologiczne i montażowe PN-B-03264:2002 Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia i projektowanie PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie PN-81/B-03150:2000 Konstrukcje drewniane. Obliczenia statyczne i projektowanie PN-B-03002:1999 Konstrukcje murowe niezbrojone. Projektowanie i obliczanie. 2. Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest projekt demontażu istniejącego sejfu oraz przebudowy pomieszczeń nr 4 i 4a w budynku Sądu Rejonowego w Łańcucie. Zakres opracowania obejmuje demontaż istniejącej posadzki, stropu oraz istniejących ścian żelbetowych, zamurowanie istniejącego otworu drzwiowego między pomieszczeniami 4 i 4a, zamurowanie drugiego otworu w pomieszczeniu nr 4 oraz wykonanie nowego otworu drzwiowego między pomieszczeniem 4a a korytarzem. Ponadto projekt zakłada dołożenie jednej oprawy oświetleniowej wraz z kablem zasilającym w miejscu demontowanego sejfu. 3. Lokalizacja Przedmiotowy budynek Sądu Rejonowego znajduje się w Łańcucie, przy ulicy Grunwaldzkiej 10, na działce nr 3399, obr.1, Miasto Łańcut. 4. Informacja o wpisie do rejestru zabytków Budynek Sądu Rejonowego, zlokalizowany przy ulicy Grunwaldzkiej 10, będący przedmiotem niniejszego opracowania, znajduje się w Gminnej Ewidencji Zabytków Miasta Łańcuta pod numerem A-1284 z dn r. Budynek przyległego Schroniska dla Nieletnich nie podlega ochronie Konserwatora. 5. Podstawowe dane techniczne budynku. Powierzchnia objęta zakresem opracowania 70,75 m 2 Wysokość kondygnacji parteru m

4 6. Zagospodarowanie terenu Planowany zakres opracowania nie zmienia istniejącego zagospodarowania działki, istniejących przyłączy doprowadzonych do budynku oraz istniejącego uzbrojenia technicznego przebiegającego przez działkę. 7. Forma architektoniczna Projekt nie zmienia formy architektonicznej budynku. Planowany zakres prac nie zmienia elewacji budynku ani jego bryły. Stan istniejący Istniejący budynek Sądu Rejonowego jest obiektem murowanym, podpiwniczonym, z trzema kondygnacjami nadziemnymi i użytkowym poddaszem. Od strony północnowschodniej styka się on z budynkiem dawnego Schroniska dla Nieletnich. Połączenie między budynkami poprzez klatkę schodową zlokalizowaną w przedmiotowym obiekcie. Pomieszczenie sejfu objęte zakresem opracowania posiada żelbetowe ściany, postawione przy istniejących ścianach murowanych, strop żelbetowy oraz betonową posadzkę. Wysokość pomieszczenia wynosi 2,35 m. Wejście do sejfu stanowią drzwi pancerne. Dodatkowym elementem zabezpieczającym jest otwierana krata. Pomieszczenie jest oświetlone istniejącą oprawą ścienną znajdującą się nad otworem drzwiowym. Pomieszczenia 4 i 4a wchodzące w skład opracowania są pomieszczeniami biurowymi. Ich wysokość wynosi odpowiednio 3,33 m oraz 3,30 m. Na podłogach znajduje się parkiet a ściany są wykończone powłoką malarską. Powierzchnie ścian i sufitu są mocno zabrudzone. 8. Projektowany układ funkcjonalny Projekt nie zmienia zasadniczego układu funkcjonalno przestrzennego budynku sądu. W zakresie objętym opracowaniem projektuje się wykonanie nowego otworu drzwiowego między pomieszczeniem 4a a korytarzem w miejscu istniejącego sejfu oraz zamurowanie przejścia między pomieszczeniami 4a i 4, a także zamurowanie drugiego otworu drzwiowego w pomieszczeniu nr 4. W ten sposób uzyskano dwa niezależne pomieszczenia biurowe dostępne bezpośrednio z korytarza. 9. Program użytkowy, zestawienie powierzchni Inwentaryzacja: Nr pom. NAZWA POMIESZCZENIA POW. UŻYTKOWA m Pomieszczenie biurowe 4 15, Pomieszczenie biurowe 4a 13, Sejf 6,00

5 Projekt: Nr pom. NAZWA POMIESZCZENIA POW. UŻYTKOWA m Pomieszczenie biurowe 4 15, Pomieszczenie biurowe 4a 22,20 Projektowany zakres prac nie zmienia układu i wielkości pozostałych pomieszczeń sądu. 10. Opis projektowanych prac budowlanych. Przewidywany zakres prac w obrębie objętym zakresem opracowania: 1. Prace przygotowawcze; 2. Demontaż istniejącej kraty oraz drzwi pancernych. 3. Demontaż istniejącej oprawy ściennej. 4. Demontaż istniejących ścian oraz stropu żelbetowego sejfu - prace demontażowe sejfu należy wykonać za pomocą cięcia betonu piłą. Nie jest dopuszczalne używanie młotów, młotów udarowych, sprzętów mogących spowodować spękanie istniejących ścian oraz sufitów - szczegółowy opis demontażu wg proj. konstrukcji. 5. Wykonanie otworu drzwiowego między pomieszczeniem 4a a korytarzem montaż nadproża stalowego wg proj. konstrukcji. 6. Osadzenie drzwi nawiązujących charakterem i kolorem do pozostałych drzwi w sądzie. 7. Uzupełnienie istniejącej posadzki po zdemontowanym sejfie parkiet analogiczny jak w pomieszczeniu nr 4a. 8. Przeniesienie istniejącego wyłącznika światła w rejon projektowanych nowych drzwi wg proj. instalacji elektrycznych. 9. Demontaż istniejących drzwi między pomieszczeniami nr 4a. 10. Demontaż istniejących drzwi w pomieszczeniu nr Zamurowanie istniejącego przejścia między pomieszczeniami nr 4 i 4a bloczkami gazobetonowymi (85x205 cm). 12. Zamurowanie drugiego istn. otworu drzwiowego w pomieszczeniu nr 4 bloczkami gazobetonowymi (100x205 cm). 13. Doprowadzenie kabla zasilającego do projektowanej oprawy sufitowej. 14. Uzupełnienie sufitu w miejscu demontowanego sejfu tynk cementowo-wapienny. 15. Malowanie ścian pomieszczeń nr 4 i 4a kolor analogiczny do koloru istniejącego 16. Malowanie sufitów w pomieszczeniu 4 i 4a kolor biały. 17. Montaż oprawy sufitowej w miejscu zdemontowanego sejfu, oprawa analogiczna do oprawy istniejącej w pomieszczeniu nr 4a. Zakres prac budowlanych nie obejmuje wyposażenia adaptowanych pomieszczeń w meble, sprzęt komputerowy i inne elementy wyposażenia ruchomego. Zakres prac nie narusza wartości historycznej oraz estetycznej zabytkowego budynku. Jako nadrzędną wytyczną działania przyjmuje się utrzymanie zbliżonego wystroju wnętrz, materiałów wykończeniowych i kolorystyki.

6 11. Materiały wykończenia wnętrz 11.1 Ściany i sufity. W pomieszczeniach objętych zakresem opracowania uzupełnić ubytki tynków. Ściany malować farbami dyspersyjnymi (np. BECKERS lub równoważna). Ściany pomieszczeń biurowych Kolor: NCS S 0507-Y40R Producent BECKERS lub równoważny Sufity wszystkich pomieszczeń Kolor: BIAŁY NCS S 0500-N Producent BECKERS lub równoważny 11.2 Posadzki. Projekt przewiduje uzupełnienie istniejącej posadzki po zdemontowanym sejfie parkiet analogiczny jak w istniejącym pomieszczeniu biurowym nr 4a Stolarka wewnętrzna. Projekt przewiduje montaż nowych drzwi dwuskrzydłowych Dw1, analogicznych jak drzwi do pomieszczenia nr 4. Stolarka okienna- bez zmian. Istniejące drzwi do pomieszczenia nr Elementy oświetlenia. Projektuje się nową oprawę sufitową w miejscu zdemontowanego sejfu analogiczną do istniejącej oprawy w pomieszczeniu nr 4a wg porj. Inst. elektrycznej.

7 12. Instalacje Budynek wyposażony jest w następujące instalacje wewnętrzne: wodno-kanalizacyjną wewnętrzną instalację CO. elektryczną instalację sygnalizacji pożaru instalacje hydrantową. Projekt przewiduje przebudowę instalacji elektrycznej w zakresie: przeniesienia istniejącego włącznika światła w rejon projektowanych drzwi z korytarza do pomieszczenia nr 4a demontażu istniejącej oprawy ściennej w pomieszczeniu sejfu montaż oprawy sufitowej w miejscu zdemontowanego sejfu Pozostałe instalacje pozostają bez zmian. Przyłącza powyższych instalacji do budynku istniejące, bez zmian, zgodnie z dotychczasowymi umowami. Projektowany zakres robót nie zmienia dotychczasowego zapotrzebowania na media dostarczane obecnie do budynku. 13. Ochrona cieplna budynku Zakres projektowanych prac nie zmienia warunków ochrony cieplnej istniejącego obiektu. Nie ingeruje się w ściany zewnętrzne budynku oraz istniejącą stolarkę drzwiową zewnętrzną i okienną. 14. Wpływ inwestycji na środowisko, zdrowie ludzi i obiekty sąsiednie Zakres projektowanych prac nie zmienia warunków oddziaływania istniejącego obiektu na środowisko, budynki sąsiednie i zdrowie ludzi. 15. Warunki ochrony przeciwpożarowej. Zakres projektowanych prac nie zmienia parametrów budynków, przewidywanej ilości osób ani podziału budynku na strefy pożarowe w związku z tym warunki ochrony przeciwpożarowej oraz warunki ewakuacyjne nie ulegają zmianie. 16. Uwagi ogólne Wszelkie zastosowane materiały i urządzenia powinny posiadać wymagane atesty, certyfikaty oraz dopuszczenia do użytkowania w Polsce. Materiały powinny odpowiadać wymogom ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych / Dz. U. z 2004r Nr 92 poz.881 Prace wykonywać zgodnie z WARUNKAMI TECHNICZNYMI WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH.

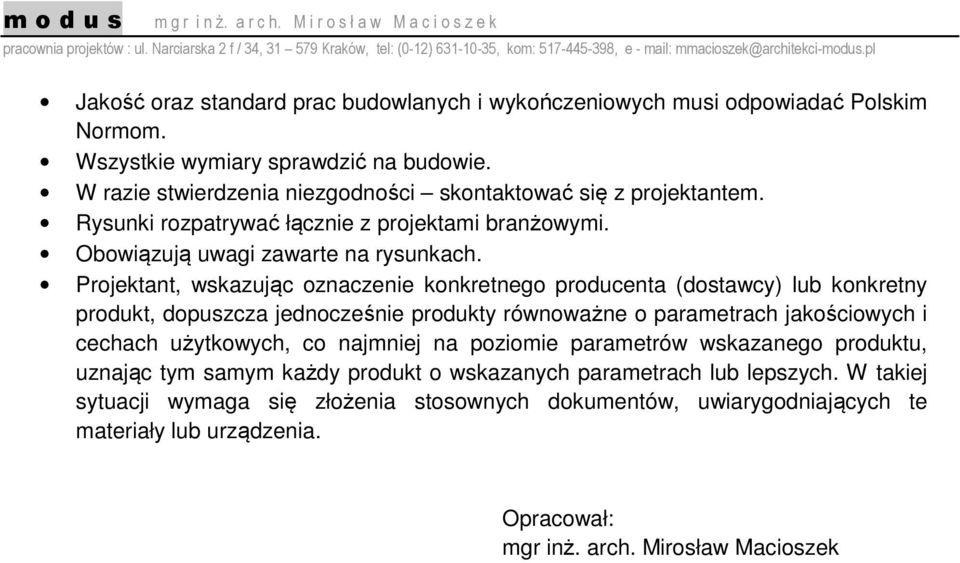

8 Jakość oraz standard prac budowlanych i wykończeniowych musi odpowiadać Polskim Normom. Wszystkie wymiary sprawdzić na budowie. W razie stwierdzenia niezgodności skontaktować się z projektantem. Rysunki rozpatrywać łącznie z projektami branżowymi. Obowiązują uwagi zawarte na rysunkach. Projektant, wskazując oznaczenie konkretnego producenta (dostawcy) lub konkretny produkt, dopuszcza jednocześnie produkty równoważne o parametrach jakościowych i cechach użytkowych, co najmniej na poziomie parametrów wskazanego produktu, uznając tym samym każdy produkt o wskazanych parametrach lub lepszych. W takiej sytuacji wymaga się złożenia stosownych dokumentów, uwiarygodniających te materiały lub urządzenia. Opracował: mgr inż. arch. Mirosław Macioszek
