1 Usługi Projektowo Budowlane Projekt Technika ul. Skibińskiego 13; Kielce tel ; INWESTOR: Komenda Miejska Państwowej Straży Pożarnej w Krakowie ul. Westerplatte Kraków NAZWA OBIEKTU BUDOWLANEGO: Termomodernizacja budynków Jednostki Ratowniczo Gaśniczej Nr 4 NA DZIAŁCE NR EWID 24 OBRĘB 27, GM. KRAKÓW oraz Jednostki Ratowniczo Gaśniczej Nr 5 w Krakowie. NA DZIAŁCE NR EWID 311/22, 311/24, 311/25, 311/23, OBRĘB 42, GM. KRAKÓW. Kod: PT-PB 175 PROJEKT BUDOWLANY ADRES INWESTYCJI: JRG4 JRG5 MIEJSCOWOŚĆ: KRAKÓW MIEJSCOWOŚĆ: KRAKÓW DZIAŁKI NR: 24 DZIAŁKI NR: 311/22, 311/24,311/25, 311/23 OBRĘB: 27 OBRĘB: 42 GMINA: Kraków GMINA: Kraków POWIAT: Krakowski POWIAT: Krakowski WOJEWÓDZTWO: Małopolskie WOJEWÓDZTWO: Małopolskie ZESPÓŁ PROJEKTANTÓW Branża Funkcja Imię i Nazwisko Uprawnienia budowlane Data Podpis Architektura Projektant mgr inż. arch. Paweł Czarnecki 171/SWOKK/ Opracował mgr inż. Michał Szulowski Instalacje sanitarne Projektant mgr inż. Robert Smagłowski MAZ/0074/POOS/ Instalacja elektryczna Projektant: mgr inż. Andrzej Zieliński KL-196/ Kielce, czerwiec 2015 Projektowanie i Obsługa Inwestycji Budowlanych Pełna oferta oraz szczegóły dot. projektów na stronie tel biuro@projekt-technika.pl

Westerplatte 19 31-033 Kraków NAZWA OBIEKTU BUDOWLANEGO: Termomodernizacja budynków Jednostki Ratowniczo Gaśniczej Nr 4 NA DZIAŁCE NR EWID 24 OBRĘB 27, GM.

2 Usługi Projektowo Budowlane Projekt Technika ul. Skibińskiego 13; Kielce tel ; Kielce, czerwiec 2015r. OŚWIADCZENIE PROJEKTANTA Oświadczam, że projekt budowlany branża architektoniczna dla termomodernizacji budynków Jednostki Ratowniczo Gaśniczej Nr 4 na działce nr ewid. 24, obręb 27, gm. Kraków oraz Jednostki Ratowniczo Gaśniczej Nr 5 na działce nr ewid. 311/22, 311/23, 311/24, 311/25, obręb 42, gm. Kraków, został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Projekty indywidualne, adaptacje gotowych projektów, świadectwa charakterystyki energ., Pełna oferta oraz szczegóły dot. projektów na stronie tel ; biuro@projekt-technika.pl

Kraków oraz Jednostki Ratowniczo Gaśniczej Nr 5 na działce nr ewid. 311/22, 311/23, 311/24, 311/25, obręb 42, gm.

3 Usługi Projektowo Budowlane Projekt Technika ul. Skibińskiego 13; Kielce tel ; Kielce, czerwiec 2015r. OŚWIADCZENIE PROJEKTANTA Oświadczam, że projekt budowlany branża sanitarna dla termomodernizacji budynków Jednostki Ratowniczo Gaśniczej Nr 4 na działce nr ewid. 24, obręb 27, gm. Kraków oraz Jednostki Ratowniczo Gaśniczej Nr 5 na działce nr ewid. 311/22, 311/23, 311/24, 311/25, obręb 42, gm. Kraków, został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Projekty indywidualne, adaptacje gotowych projektów, świadectwa charakterystyki energ., Pełna oferta oraz szczegóły dot. projektów na stronie tel ; biuro@projekt-technika.pl

4 Usługi Projektowo Budowlane Projekt Technika ul. Skibińskiego 13; Kielce tel ; Kielce, czerwiec 2015r. OŚWIADCZENIE PROJEKTANTA Oświadczam, że projekt budowlany branża elektryczna dla termomodernizacji budynków Jednostki Ratowniczo Gaśniczej Nr 4 na działce nr ewid. 24, obręb 27, gm. Kraków oraz Jednostki Ratowniczo Gaśniczej Nr 5 na działce nr ewid. 311/22, 311/23, 311/24, 311/25, obręb 42, gm. Kraków, został sporządzony zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Projekty indywidualne, adaptacje gotowych projektów, świadectwa charakterystyki energ., Pełna oferta oraz szczegóły dot. projektów na stronie tel ; biuro@projekt-technika.pl

5 SPIS TREŚCI OPIS TECHNICZNY Podstawa opracowania Przedmiot opracowania Aktualny stan zagospodarowania działki Projekt zagospodarowania terenu Opis architektoniczno konstrukcyjny zespołu budynków Program użytkowy Dane techniczne budynku Charakterystyka ekologiczna budynków Technologia wykonania robót budowlanych...7 CHARAKTERYSTYKA ENERGETYCZNA MAPA SYTUACYJNO-WYSOKOŚCIOWA SPIS RYSUNKÓW AUDYT OŚWIETLENIOWY OPRACOWANY PRZEZ FIRMĘ ERGOX ECOENERGIA

Opis architektoniczno konstrukcyjny zespołu budynków... 4 6. Program użytkowy...6 7. Dane techniczne budynku...7 8.

6 OPIS TECHNICZNY 1. Podstawa opracowania. Umowa z inwestorem, Mapa sytuacyjno - wysokościowa, Wizja lokalna terenu Inwentaryzacja budowlana stanu istniejącego, Audyty energetyczne opracowane przez firmę ERGOX EcoEnergia, doradztwo energetyczne, Warszawa, ul. Obwodowa 11j. na podstawie odrębnego zlecenia, Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Dz.U. nr 75 poz. 690, z późniejszymi zmianami. Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U z 2013r. poz z późn. zmianami; Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U z dnia 27 kwietnia 2012r. poz. 462 z późn. zmianami); Obowiązujące normy i normatywy; Instrukcje producentów; 2. Przedmiot opracowania Przedmiotem opracowania jest projekt termomodernizacji budynków Jednostki Ratowniczo Gaśniczej nr 4 oraz Jednostki Ratowniczo Gaśniczej nr 5 w Krakowie. Przedmiotowa termomodernizacja w rozbiciu dla poszczególnych budynków polega na: JRG nr 4 - Wymiana punktów świetlnych na energooszczędne JRG nr 5 - Wymiana punktów świetlnych na energooszczędne

energetyczne, 03-532 Warszawa, ul. Obwodowa 11j. na podstawie odrębnego zlecenia, Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r.

7 UWAGA: W związku z tym, iż dokumentacja projektowa nie uwzględnia docieplenia ścian zewnętrznych, elewacje pozostają bez zmian (projekt nie wprowadza nowej kolorystyki jak i zmiany materiałów wykończeniowych - detali architektonicznych elewacji). 3. Aktualny stan zagospodarowania działki. Działki, na której posadowione są budynki objętych opracowaniem położone są w miejscowości Kraków przy ul. Obrońców Modlina 2 JRG4 oraz K. Wyki 3 JRG5 Budynki podłączone są do uzbrojenia komunalnego woda, kanalizacja sanitarna i deszczowa, elektryczność, telefon, gaz, siec ciepłownicza miejska. Teren wokół budynku jest zagospodarowany i użytkowany zgodnie z przeznaczeniem. 4. Projekt zagospodarowania terenu Istniejące zagospodarowanie terenu pozostaje bez zmian. Działki są w pełni zagospodarowana i ogrodzone, układ funkcjonalny dojazdów do budynków i istniejący układ chodników zapewnia użytkownikom swobodne korzystanie z posesji. Projektowana termomodernizacja nie wymaga wprowadzania zmian w dotychczasowym zagospodarowaniu działki. Przedmiotowa nieruchomość nie znajduje się w zasięgu eksploatacji górniczej. 5. Opis architektoniczno - konstrukcyjny budynków JEDNOSTKA RATOWNICZO GAŚNICZA NR 4 Konstrukcja budynku tradycyjna. Ściany budynku z cegły ceramicznej pełnej oraz z pustaków żużlobetonowych. Stropodach budynku żelbetowy, nad częścią dwukondygnacyjną wentylowany, nad częścią jednokondygnacyjną - niewentylowany. Okna nowe w dobrym stanie technicznym. Drzwi zewnętrzne i bramy garażowe w dobrym stanie technicznym

Działki, na której posadowione są budynki objętych opracowaniem położone są w miejscowości Kraków przy ul. Obrońców Modlina 2 JRG4 oraz K.

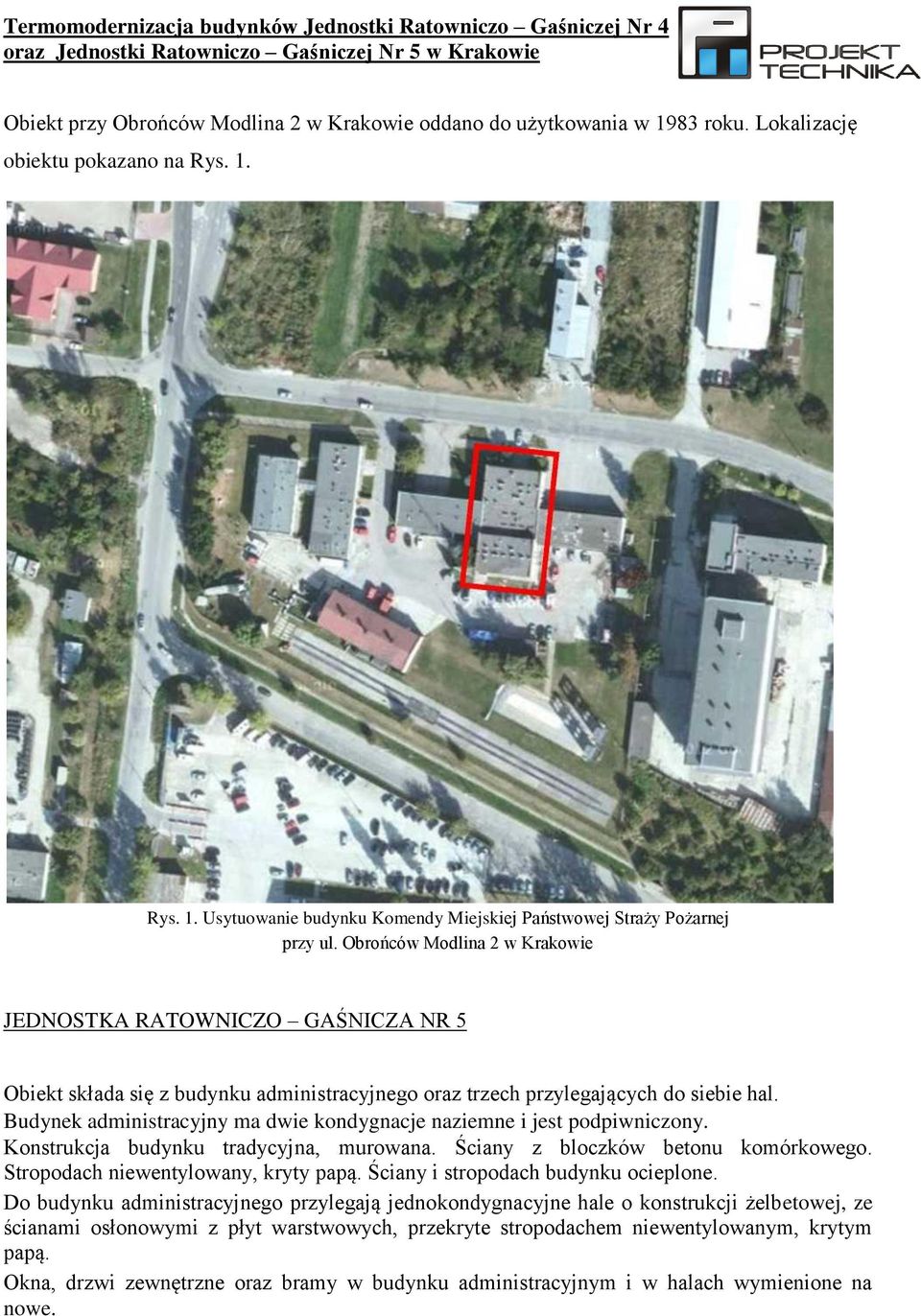

8 Obiekt przy Obrońców Modlina 2 w Krakowie oddano do użytkowania w 1983 roku. Lokalizację obiektu pokazano na Rys. 1. Rys. 1. Usytuowanie budynku Komendy Miejskiej Państwowej Straży Pożarnej przy ul. Obrońców Modlina 2 w Krakowie JEDNOSTKA RATOWNICZO GAŚNICZA NR 5 Obiekt składa się z budynku administracyjnego oraz trzech przylegających do siebie hal. Budynek administracyjny ma dwie kondygnacje naziemne i jest podpiwniczony. Konstrukcja budynku tradycyjna, murowana. Ściany z bloczków betonu komórkowego. Stropodach niewentylowany, kryty papą. Ściany i stropodach budynku ocieplone. Do budynku administracyjnego przylegają jednokondygnacyjne hale o konstrukcji żelbetowej, ze ścianami osłonowymi z płyt warstwowych, przekryte stropodachem niewentylowanym, krytym papą. Okna, drzwi zewnętrzne oraz bramy w budynku administracyjnym i w halach wymienione na nowe.

Budynek administracyjny ma dwie kondygnacje naziemne i jest podpiwniczony. Konstrukcja budynku tradycyjna, murowana. Ściany z bloczków betonu komórkowego. Stropodach niewentylowany, kryty papą.

9 W ostatnich latach obiekt został poddany termomodernizacji. Obiekt przy ul. Kazimierza Wyki 3 w Krakowie wybudowano w 1975 roku. Lokalizację obiektu pokazano na Rys Program użytkowy Rys. 2. Usytuowanie budynku Komendy Miejskiej Państwowej Straży Pożarnej przy ul. Kazimierza Wyki 3 w Krakowie JEDNOSTKA RATOWNICZO GAŚNICZA NR 4 Zakresem powyższego opracowania objęto roboty polegające na wymianie punktów świetlnych na energooszczędne. W ramach wymiany punktów świetlnych należy: - zdemontować istniejące oprawy - zamontować nowe oprawy typu LED Planowane roboty modernizacyjne maja na celu wprowadzenie oszczędności w zużyciu energii elektrycznej. Planowane roboty nie naruszają istniejącego układu konstrukcyjnego budynku oraz nie wprowadzają zmian w wyglądzie elewacji.

Kazimierza Wyki 3 w Krakowie JEDNOSTKA RATOWNICZO GAŚNICZA NR 4 Zakresem powyższego opracowania objęto roboty polegające na wymianie punktów świetlnych na energooszczędne.

10 JEDNOSTKA RATOWNICZO GAŚNICZA NR 5 Zakresem powyższego opracowania objęto roboty polegające na wymianie punktów świetlnych na energooszczędne. W ramach wymiany punktów świetlnych należy: - zdemontować istniejące oprawy - zamontować nowe oprawy typu LED Planowane roboty modernizacyjne maja na celu wprowadzenie oszczędności w zużyciu energii elektrycznej. Planowane roboty nie naruszają istniejącego układu konstrukcyjnego budynku oraz nie wprowadzają zmian w wyglądzie elewacji. Funkcja obiektów - bez zmian. Forma architektoniczna budynków - bez zmian. 7. Dane techniczne budynków Kubatura obiektów w zakresie opracowania - bez zmian Powierzchnia zabudowy obiektów - bez zmian, Powierzchnia wewnętrzna pomieszczeń - bez zmian Odległość obiektów objętych opracowaniem dla budynków sąsiadujących - bez zmian 8. Charakterystyka ekologiczna budynków Planowana termomodernizacja nie wywiera negatywnego wpływu na środowisko przyrodnicze, zdrowie ludzi i sąsiednie obiekty. Obiekty wyposażone są w niezbędne przyłącza infrastruktury technicznej - bez zmian 9. Technologia wykonania robót budowlanych 9.1 Wymiana punktów świetlnych Prace wykonać zgodnie z projektem branżowym oraz ST. Oświadczam, że projekt ze względu na swój zakres i zastosowanie typowych rozwiązań technicznych nie wymaga uwzględniania osoby Sprawdzającej. Podpis projektanta

elektrycznej. Planowane roboty nie naruszają istniejącego układu konstrukcyjnego budynku oraz nie wprowadzają zmian w wyglądzie elewacji. Funkcja obiektów - bez zmian.

11 SPIS RYSUNKÓW Rys. nr I/ZAG/01 Zagospodarowanie terenu JRG4 1:500 Rys. nr I/ZAG/02 Zagospodarowanie terenu JRG5 1:500

12 Skala: Numer rysunku: Inwestor: Funkcja: Nr upr. Podpis: Rodzaj projektu: 171/SWOKK/ Temat: Adres inwestycji:

13 Skala: Numer rysunku: Inwestor: Funkcja: Nr upr. Podpis: Rodzaj projektu: 171/SWOKK/ Temat: Adres inwestycji:
