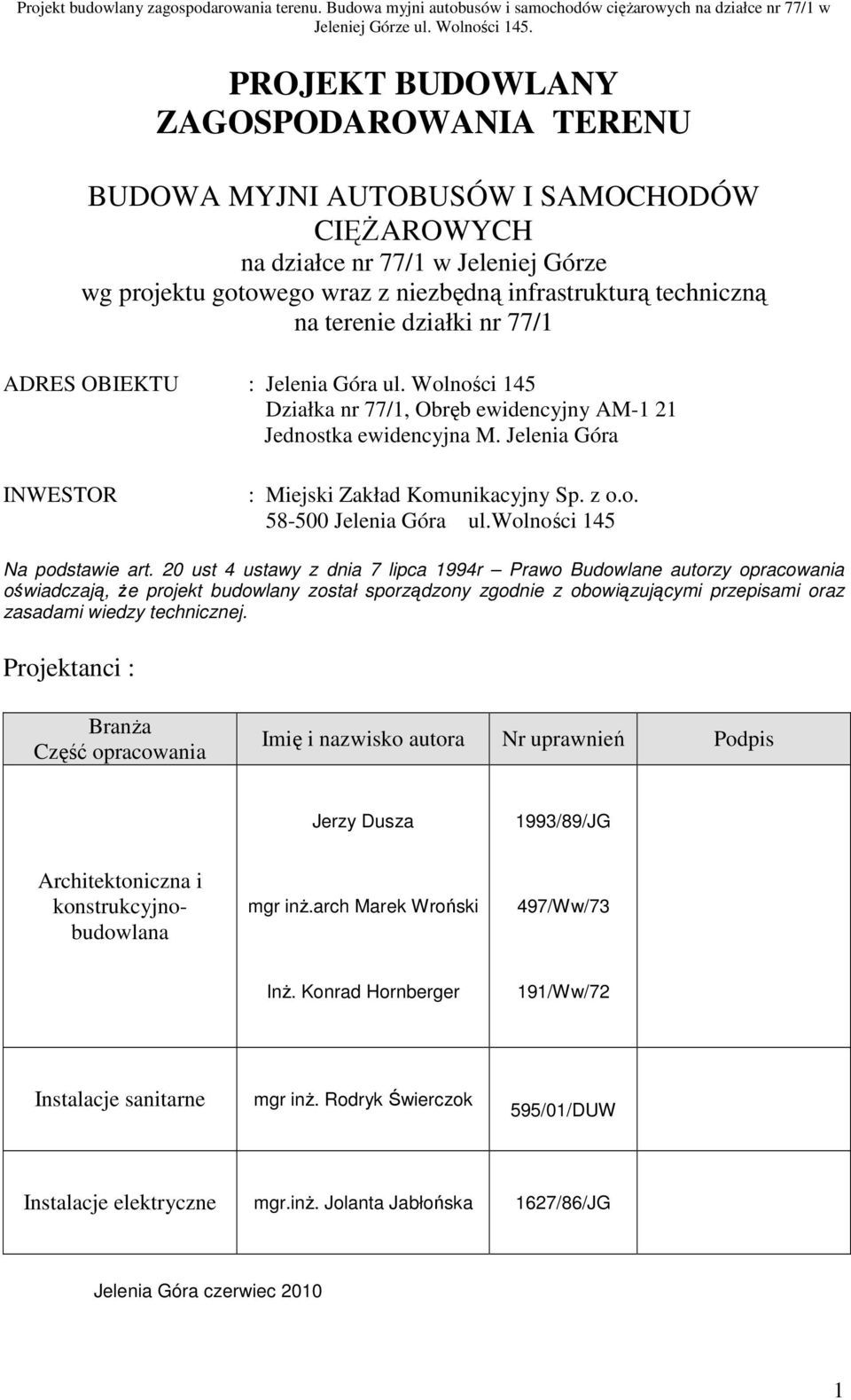

1 PROJEKT BUDOWLANY ZAGOSPODAROWANIA TERENU BUDOWA MYJNI AUTOBUSÓW I SAMOCHODÓW CIĘŻAROWYCH na działce nr 77/1 w Jeleniej Górze wg projektu gotowego wraz z niezbędną infrastrukturą techniczną na terenie działki nr 77/1 ADRES OBIEKTU : Jelenia Góra ul. Wolności 145 Działka nr 77/1, Obręb ewidencyjny AM-1 21 Jednostka ewidencyjna M. Jelenia Góra INWESTOR : Miejski Zakład Komunikacyjny Sp. z o.o Jelenia Góra ul.wolności 145 Na podstawie art. 20 ust 4 ustawy z dnia 7 lipca 1994r Prawo Budowlane autorzy opracowania oświadczają, że projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektanci : Branża Część opracowania Imię i nazwisko autora Nr uprawnień Podpis Jerzy Dusza 1993/89/JG Architektoniczna i konstrukcyjnobudowlana mgr inż.arch Marek Wroński 497/Ww/73 Inż. Konrad Hornberger 191/Ww/72 Instalacje sanitarne mgr inż. Rodryk Świerczok 595/01/DUW Instalacje elektryczne mgr.inż. Jolanta Jabłońska 1627/86/JG Jelenia Góra czerwiec

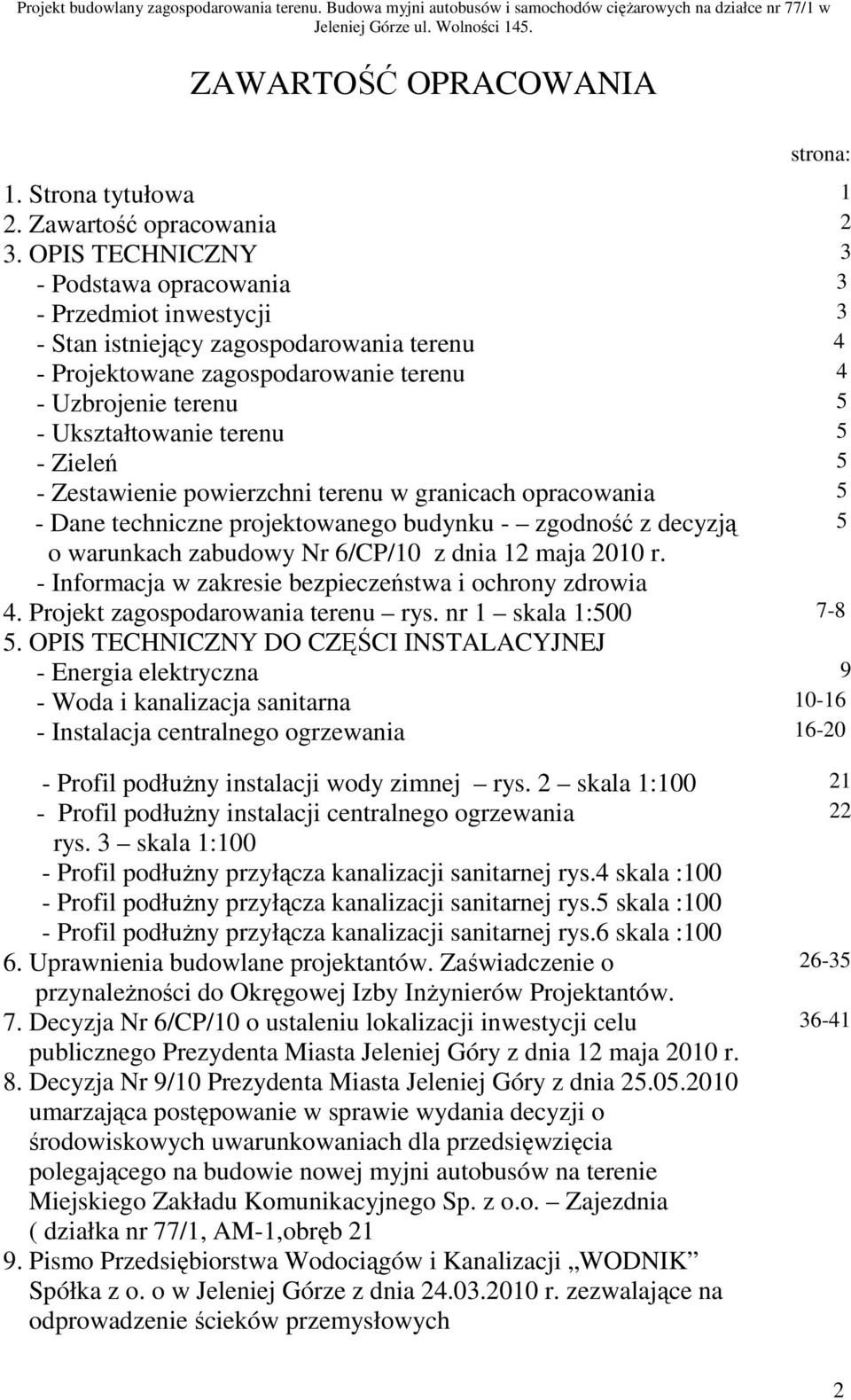

2 ZAWARTOŚĆ OPRACOWANIA strona: 1. Strona tytułowa 1 2. Zawartość opracowania 2 3. OPIS TECHNICZNY 3 - Podstawa opracowania 3 - Przedmiot inwestycji 3 - Stan istniejący zagospodarowania terenu 4 - Projektowane zagospodarowanie terenu 4 - Uzbrojenie terenu 5 - Ukształtowanie terenu 5 - Zieleń 5 - Zestawienie powierzchni terenu w granicach opracowania 5 - Dane techniczne projektowanego budynku - zgodność z decyzją 5 o warunkach zabudowy Nr 6/CP/10 z dnia 12 maja 2010 r. - Informacja w zakresie bezpieczeństwa i ochrony zdrowia 4. Projekt zagospodarowania terenu rys. nr 1 skala 1: OPIS TECHNICZNY DO CZĘŚCI INSTALACYJNEJ - Energia elektryczna 9 - Woda i kanalizacja sanitarna Instalacja centralnego ogrzewania Profil podłużny instalacji wody zimnej rys. 2 skala 1: Profil podłużny instalacji centralnego ogrzewania 22 rys. 3 skala 1:100 - Profil podłużny przyłącza kanalizacji sanitarnej rys.4 skala :100 - Profil podłużny przyłącza kanalizacji sanitarnej rys.5 skala :100 - Profil podłużny przyłącza kanalizacji sanitarnej rys.6 skala : Uprawnienia budowlane projektantów. Zaświadczenie o przynależności do Okręgowej Izby Inżynierów Projektantów. 7. Decyzja Nr 6/CP/10 o ustaleniu lokalizacji inwestycji celu publicznego Prezydenta Miasta Jeleniej Góry z dnia 12 maja 2010 r. 8. Decyzja Nr 9/10 Prezydenta Miasta Jeleniej Góry z dnia umarzająca postępowanie w sprawie wydania decyzji o środowiskowych uwarunkowaniach dla przedsięwzięcia polegającego na budowie nowej myjni autobusów na terenie Miejskiego Zakładu Komunikacyjnego Sp. z o.o. Zajezdnia ( działka nr 77/1, AM-1,obręb Pismo Przedsiębiorstwa Wodociągów i Kanalizacji WODNIK Spółka z o. o w Jeleniej Górze z dnia r. zezwalające na odprowadzenie ścieków przemysłowych 2

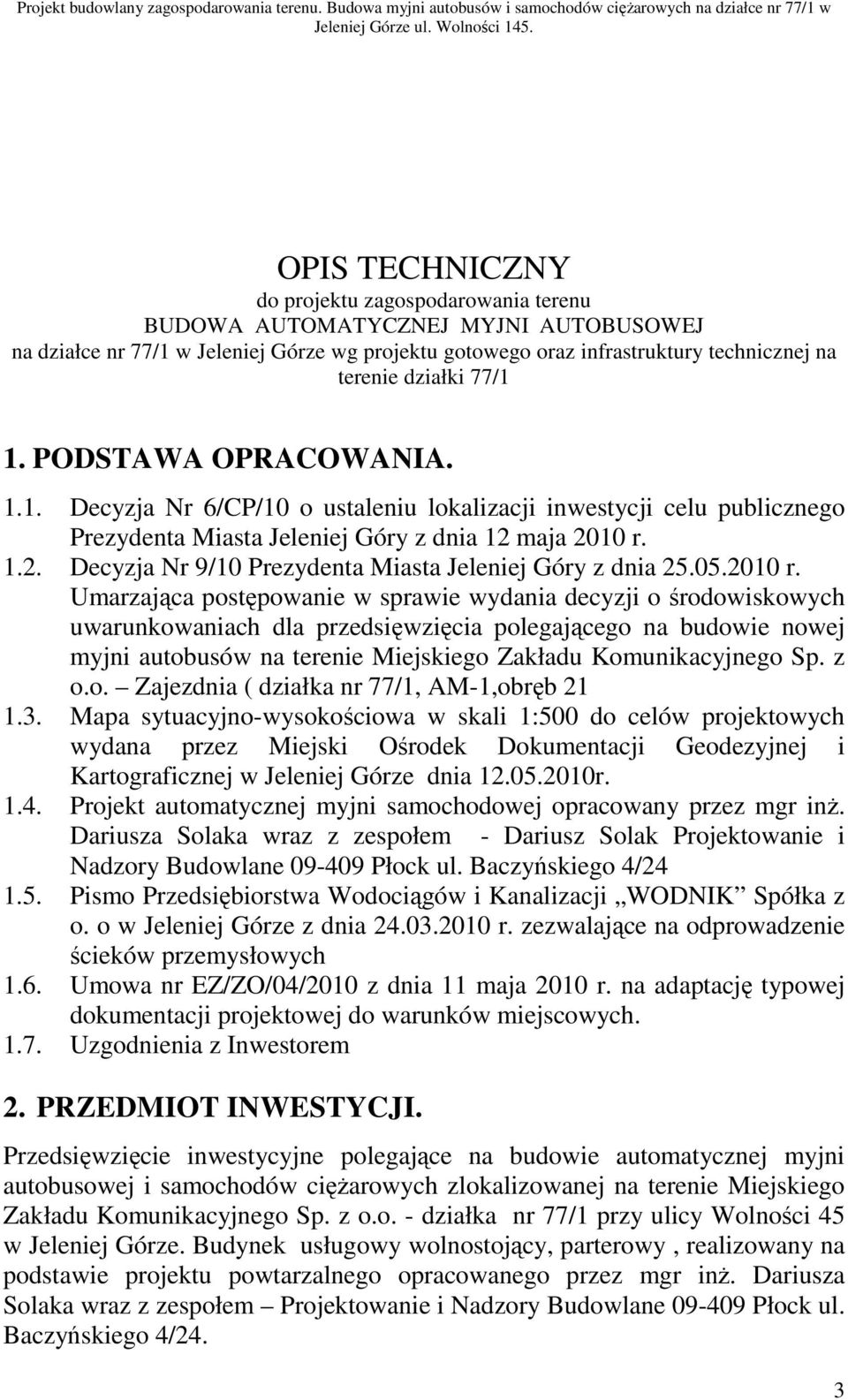

3 OPIS TECHNICZNY do projektu zagospodarowania terenu BUDOWA AUTOMATYCZNEJ MYJNI AUTOBUSOWEJ na działce nr 77/1 w Jeleniej Górze wg projektu gotowego oraz infrastruktury technicznej na terenie działki 77/1 1. PODSTAWA OPRACOWANIA Decyzja Nr 6/CP/10 o ustaleniu lokalizacji inwestycji celu publicznego Prezydenta Miasta Jeleniej Góry z dnia 12 maja 2010 r Decyzja Nr 9/10 Prezydenta Miasta Jeleniej Góry z dnia r. Umarzająca postępowanie w sprawie wydania decyzji o środowiskowych uwarunkowaniach dla przedsięwzięcia polegającego na budowie nowej myjni autobusów na terenie Miejskiego Zakładu Komunikacyjnego Sp. z o.o. Zajezdnia ( działka nr 77/1, AM-1,obręb Mapa sytuacyjno-wysokościowa w skali 1:500 do celów projektowych wydana przez Miejski Ośrodek Dokumentacji Geodezyjnej i Kartograficznej w Jeleniej Górze dnia r Projekt automatycznej myjni samochodowej opracowany przez mgr inż. Dariusza Solaka wraz z zespołem - Dariusz Solak Projektowanie i Nadzory Budowlane Płock ul. Baczyńskiego 4/ Pismo Przedsiębiorstwa Wodociągów i Kanalizacji WODNIK Spółka z o. o w Jeleniej Górze z dnia r. zezwalające na odprowadzenie ścieków przemysłowych 1.6. Umowa nr EZ/ZO/04/2010 z dnia 11 maja 2010 r. na adaptację typowej dokumentacji projektowej do warunków miejscowych Uzgodnienia z Inwestorem 2. PRZEDMIOT INWESTYCJI. Przedsięwzięcie inwestycyjne polegające na budowie automatycznej myjni autobusowej i samochodów ciężarowych zlokalizowanej na terenie Miejskiego Zakładu Komunikacyjnego Sp. z o.o. - działka nr 77/1 przy ulicy Wolności 45 w Jeleniej Górze. Budynek usługowy wolnostojący, parterowy, realizowany na podstawie projektu powtarzalnego opracowanego przez mgr inż. Dariusza Solaka wraz z zespołem Projektowanie i Nadzory Budowlane Płock ul. Baczyńskiego 4/24. 3

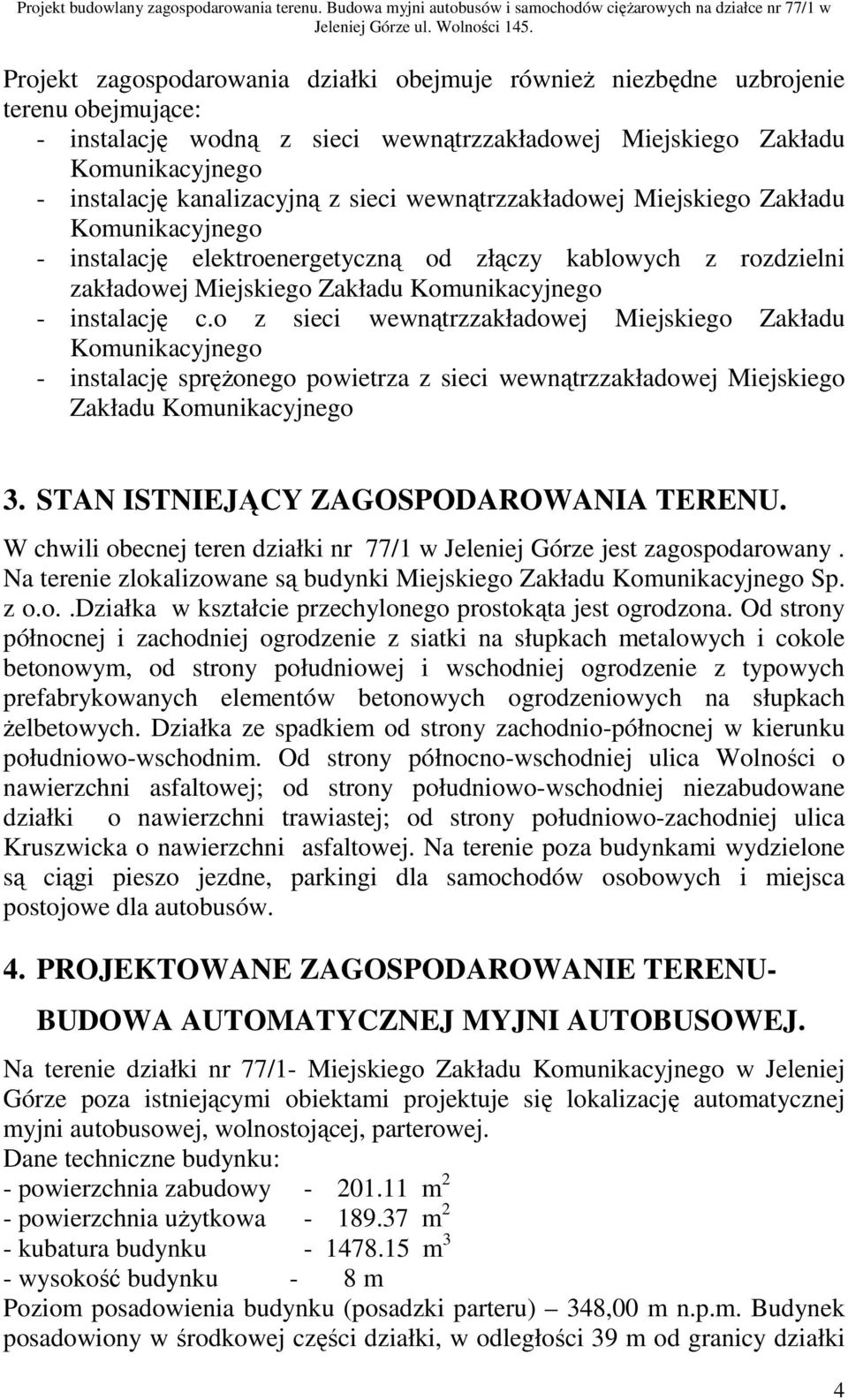

4 Projekt zagospodarowania działki obejmuje również niezbędne uzbrojenie terenu obejmujące: - instalację wodną z sieci wewnątrzzakładowej Miejskiego Zakładu Komunikacyjnego - instalację kanalizacyjną z sieci wewnątrzzakładowej Miejskiego Zakładu Komunikacyjnego - instalację elektroenergetyczną od złączy kablowych z rozdzielni zakładowej Miejskiego Zakładu Komunikacyjnego - instalację c.o z sieci wewnątrzzakładowej Miejskiego Zakładu Komunikacyjnego - instalację sprężonego powietrza z sieci wewnątrzzakładowej Miejskiego Zakładu Komunikacyjnego 3. STAN ISTNIEJĄCY ZAGOSPODAROWANIA TERENU. W chwili obecnej teren działki nr 77/1 w Jeleniej Górze jest zagospodarowany. Na terenie zlokalizowane są budynki Miejskiego Zakładu Komunikacyjnego Sp. z o.o..działka w kształcie przechylonego prostokąta jest ogrodzona. Od strony północnej i zachodniej ogrodzenie z siatki na słupkach metalowych i cokole betonowym, od strony południowej i wschodniej ogrodzenie z typowych prefabrykowanych elementów betonowych ogrodzeniowych na słupkach żelbetowych. Działka ze spadkiem od strony zachodnio-północnej w kierunku południowo-wschodnim. Od strony północno-wschodniej ulica Wolności o nawierzchni asfaltowej; od strony południowo-wschodniej niezabudowane działki o nawierzchni trawiastej; od strony południowo-zachodniej ulica Kruszwicka o nawierzchni asfaltowej. Na terenie poza budynkami wydzielone są ciągi pieszo jezdne, parkingi dla samochodów osobowych i miejsca postojowe dla autobusów. 4. PROJEKTOWANE ZAGOSPODAROWANIE TERENU- BUDOWA AUTOMATYCZNEJ MYJNI AUTOBUSOWEJ. Na terenie działki nr 77/1- Miejskiego Zakładu Komunikacyjnego w Jeleniej Górze poza istniejącymi obiektami projektuje się lokalizację automatycznej myjni autobusowej, wolnostojącej, parterowej. Dane techniczne budynku: - powierzchnia zabudowy m 2 - powierzchnia użytkowa m 2 - kubatura budynku m 3 - wysokość budynku - 8 m Poziom posadowienia budynku (posadzki parteru) 348,00 m n.p.m. Budynek posadowiony w środkowej części działki, w odległości 39 m od granicy działki 4

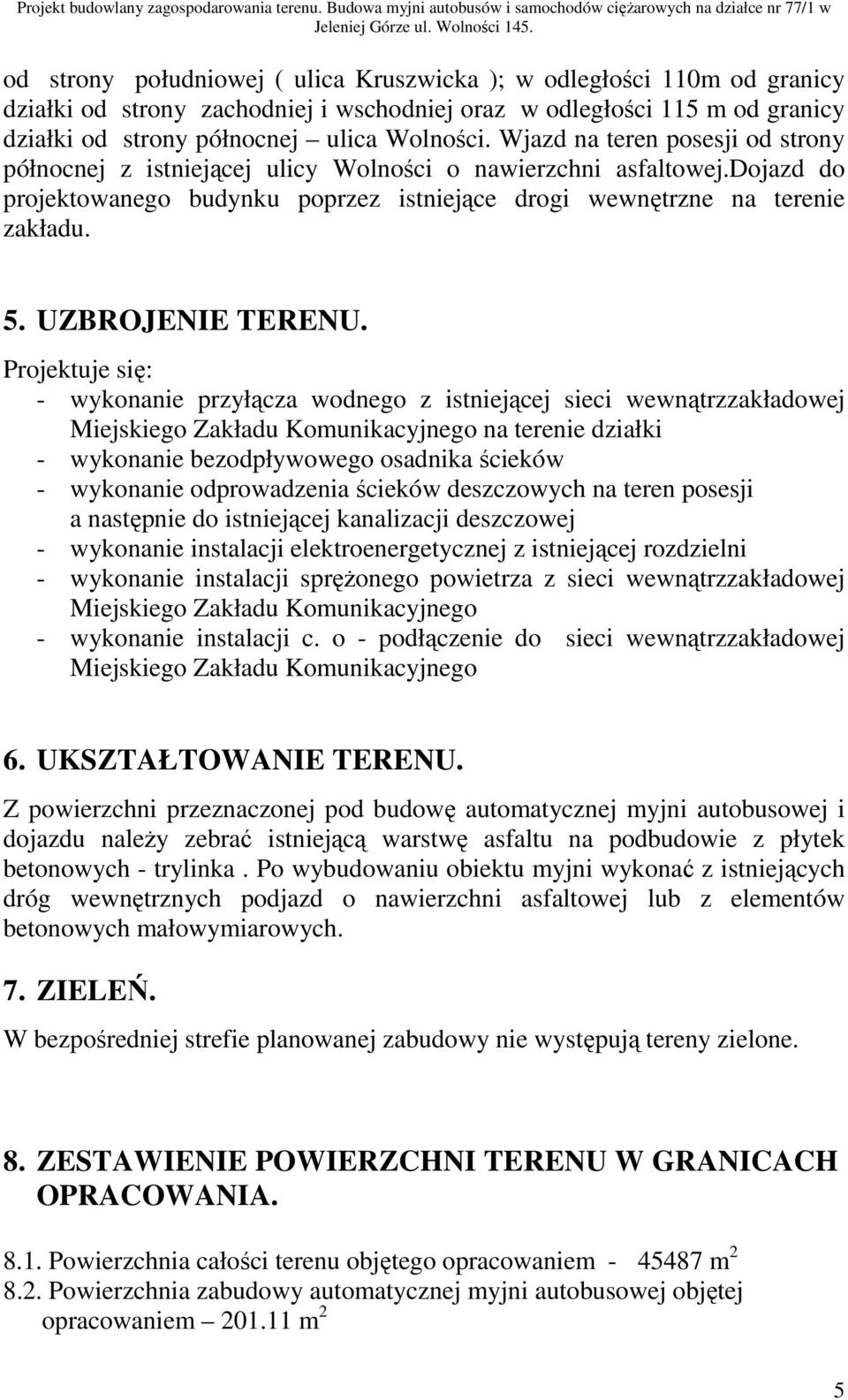

5 od strony południowej ( ulica Kruszwicka ); w odległości 110m od granicy działki od strony zachodniej i wschodniej oraz w odległości 115 m od granicy działki od strony północnej ulica Wolności. Wjazd na teren posesji od strony północnej z istniejącej ulicy Wolności o nawierzchni asfaltowej.dojazd do projektowanego budynku poprzez istniejące drogi wewnętrzne na terenie zakładu. 5. UZBROJENIE TERENU. Projektuje się: - wykonanie przyłącza wodnego z istniejącej sieci wewnątrzzakładowej Miejskiego Zakładu Komunikacyjnego na terenie działki - wykonanie bezodpływowego osadnika ścieków - wykonanie odprowadzenia ścieków deszczowych na teren posesji a następnie do istniejącej kanalizacji deszczowej - wykonanie instalacji elektroenergetycznej z istniejącej rozdzielni - wykonanie instalacji sprężonego powietrza z sieci wewnątrzzakładowej Miejskiego Zakładu Komunikacyjnego - wykonanie instalacji c. o - podłączenie do sieci wewnątrzzakładowej Miejskiego Zakładu Komunikacyjnego 6. UKSZTAŁTOWANIE TERENU. Z powierzchni przeznaczonej pod budowę automatycznej myjni autobusowej i dojazdu należy zebrać istniejącą warstwę asfaltu na podbudowie z płytek betonowych - trylinka. Po wybudowaniu obiektu myjni wykonać z istniejących dróg wewnętrznych podjazd o nawierzchni asfaltowej lub z elementów betonowych małowymiarowych. 7. ZIELEŃ. W bezpośredniej strefie planowanej zabudowy nie występują tereny zielone. 8. ZESTAWIENIE POWIERZCHNI TERENU W GRANICACH OPRACOWANIA Powierzchnia całości terenu objętego opracowaniem m Powierzchnia zabudowy automatycznej myjni autobusowej objętej opracowaniem m 2 5

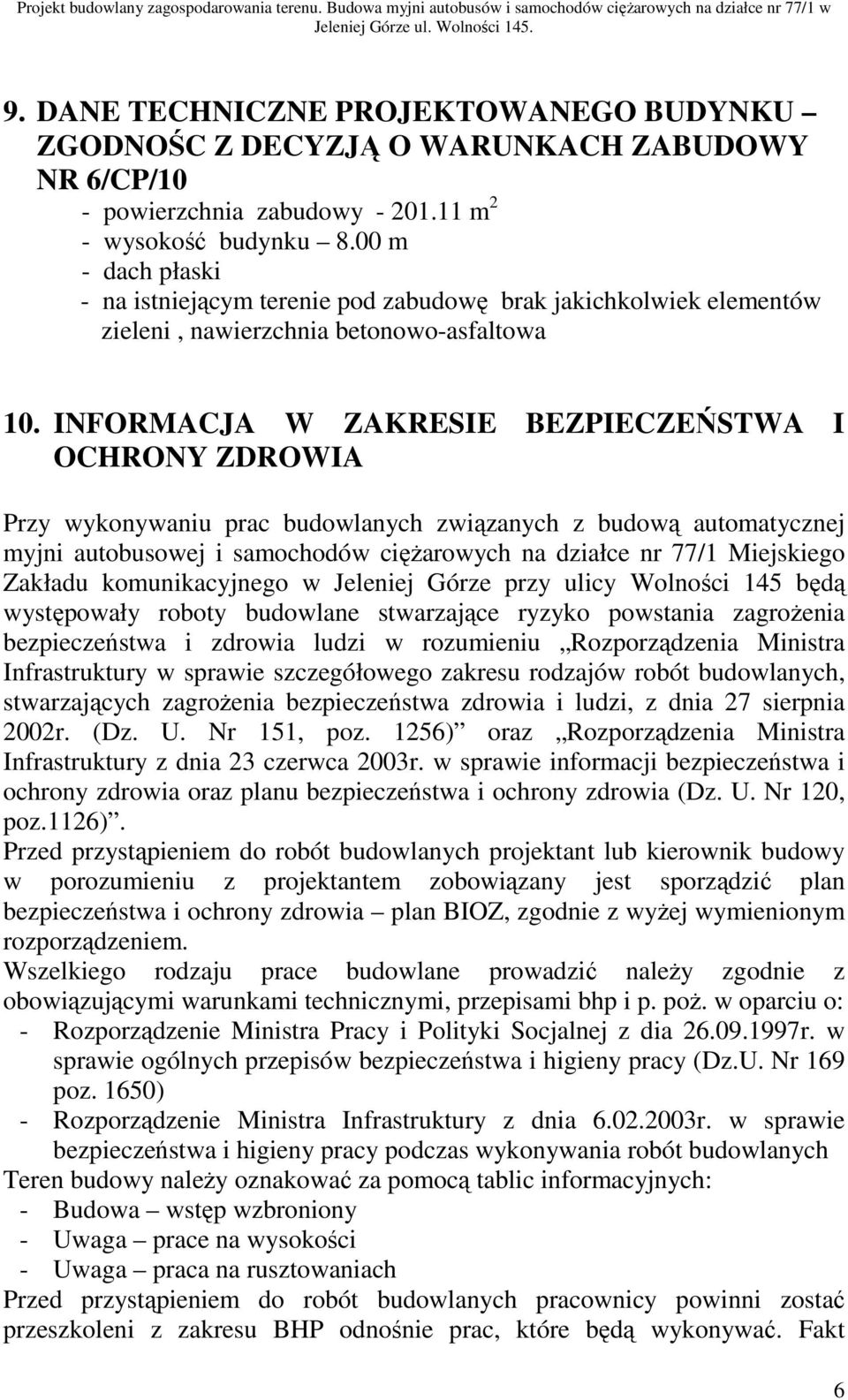

6 9. DANE TECHNICZNE PROJEKTOWANEGO BUDYNKU ZGODNOŚC Z DECYZJĄ O WARUNKACH ZABUDOWY NR 6/CP/10 - powierzchnia zabudowy m 2 - wysokość budynku 8.00 m - dach płaski - na istniejącym terenie pod zabudowę brak jakichkolwiek elementów zieleni, nawierzchnia betonowo-asfaltowa 10. INFORMACJA W ZAKRESIE BEZPIECZEŃSTWA I OCHRONY ZDROWIA Przy wykonywaniu prac budowlanych związanych z budową automatycznej myjni autobusowej i samochodów ciężarowych na działce nr 77/1 Miejskiego Zakładu komunikacyjnego w Jeleniej Górze przy ulicy Wolności 145 będą występowały roboty budowlane stwarzające ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi w rozumieniu Rozporządzenia Ministra Infrastruktury w sprawie szczegółowego zakresu rodzajów robót budowlanych, stwarzających zagrożenia bezpieczeństwa zdrowia i ludzi, z dnia 27 sierpnia 2002r. (Dz. U. Nr 151, poz. 1256) oraz Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120, poz.1126). Przed przystąpieniem do robót budowlanych projektant lub kierownik budowy w porozumieniu z projektantem zobowiązany jest sporządzić plan bezpieczeństwa i ochrony zdrowia plan BIOZ, zgodnie z wyżej wymienionym rozporządzeniem. Wszelkiego rodzaju prace budowlane prowadzić należy zgodnie z obowiązującymi warunkami technicznymi, przepisami bhp i p. poż. w oparciu o: - Rozporządzenie Ministra Pracy i Polityki Socjalnej z dia r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. Nr 169 poz. 1650) - Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych Teren budowy należy oznakować za pomocą tablic informacyjnych: - Budowa wstęp wzbroniony - Uwaga prace na wysokości - Uwaga praca na rusztowaniach Przed przystąpieniem do robót budowlanych pracownicy powinni zostać przeszkoleni z zakresu BHP odnośnie prac, które będą wykonywać. Fakt 6

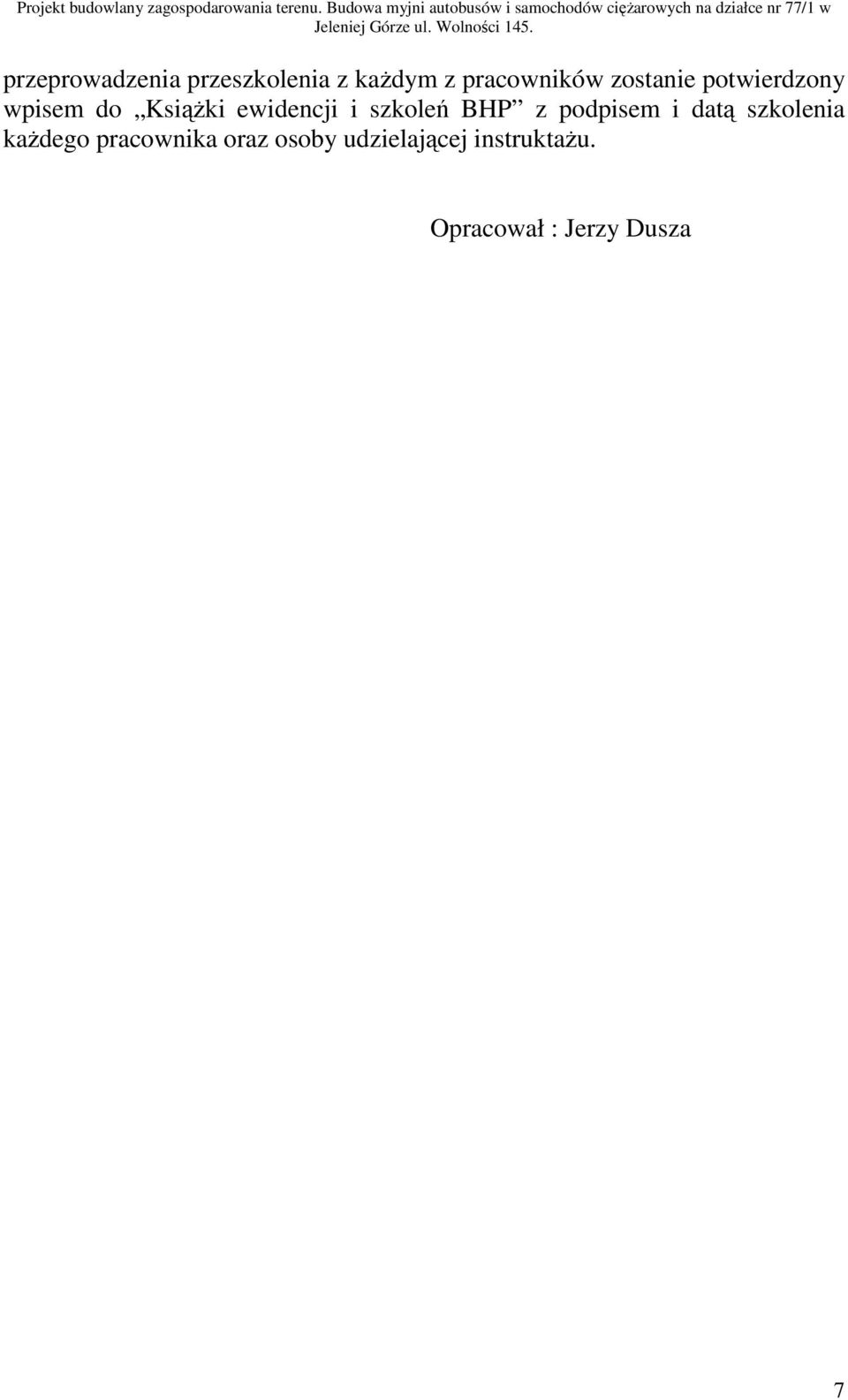

7 przeprowadzenia przeszkolenia z każdym z pracowników zostanie potwierdzony wpisem do Książki ewidencji i szkoleń BHP z podpisem i datą szkolenia każdego pracownika oraz osoby udzielającej instruktażu. Opracował : Jerzy Dusza 7
