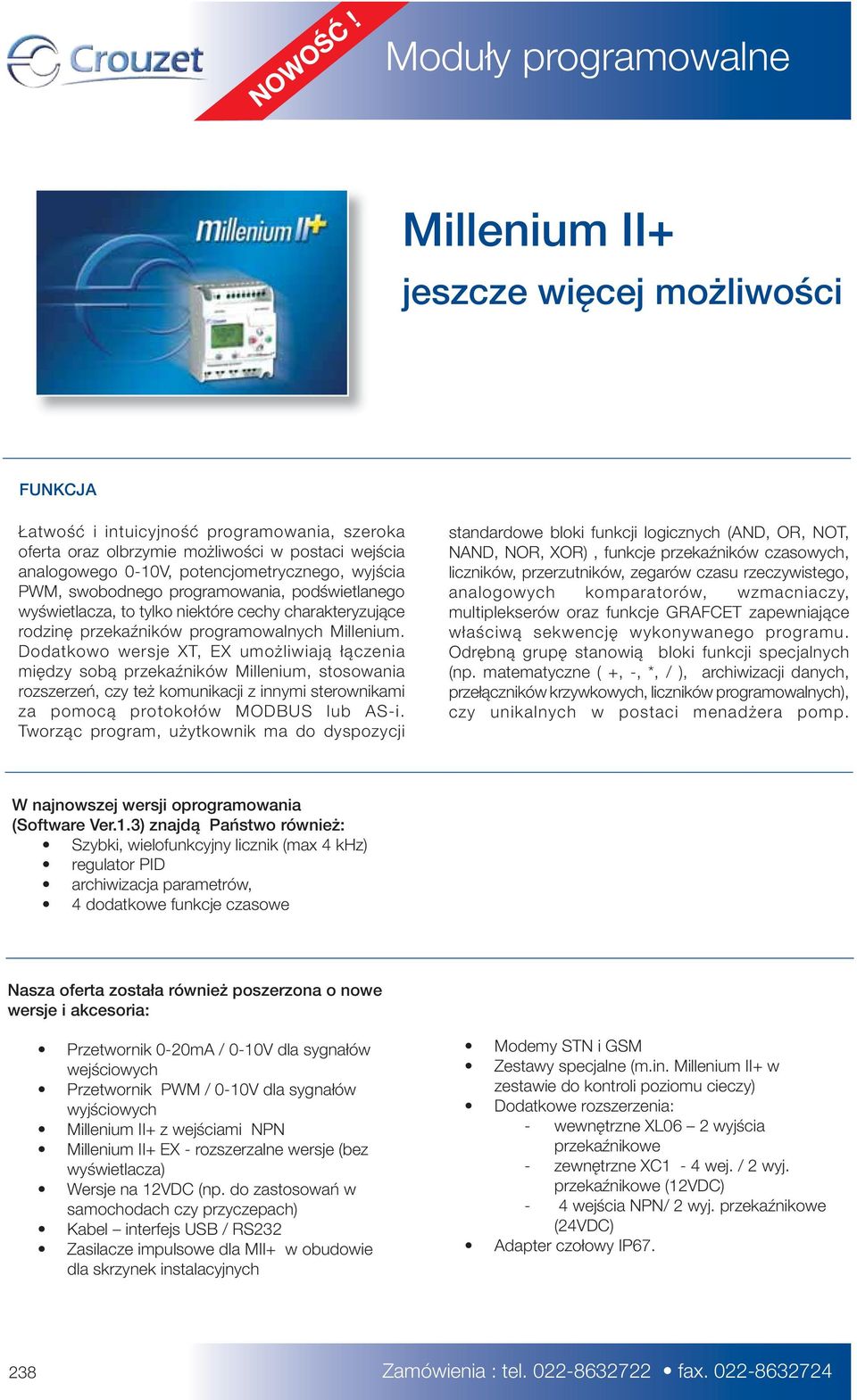

1 NOWOŚĆ! Moduły programowalne Millenium II+ jeszcze więcej możliwości FUNKCJA Łatwość i intuicyjność programowania, szeroka oferta oraz olbrzymie możliwości w postaci wejścia analogowego 0-10V, potencjometrycznego, wyjścia PWM, swobodnego programowania, podświetlanego wyświetlacza, to tylko niektóre cechy charakteryzujące rodzinę przekaźników programowalnych Millenium. Dodatkowo wersje XT, EX umożliwiają łączenia między sobą przekaźników Millenium, stosowania rozszerzeń, czy też komunikacji z innymi sterownikami za pomocą protokołów MODBUS lub AS-i. Tworząc program, użytkownik ma do dyspozycji standardowe bloki funkcji logicznych (AND, OR, NOT, NAND, NOR, XOR), funkcje przekaźników czasowych, liczników, przerzutników, zegarów czasu rzeczywistego, analogowych komparatorów, wzmacniaczy, multiplekserów oraz funkcje GRAFCET zapewniające właściwą sekwencję wykonywanego programu. Odrębną grupę stanowią bloki funkcji specjalnych (np. matematyczne ( +, -, *, / ), archiwizacji danych, przełączników krzywkowych, liczników programowalnych), czy unikalnych w postaci menadżera pomp. W najnowszej wersji oprogramowania (Software Ver.1.3) znajdą Państwo również: Szybki, wielofunkcyjny licznik (max 4 khz) regulator PID archiwizacja parametrów, 4 dodatkowe funkcje czasowe Nasza oferta została również poszerzona o nowe wersje i akcesoria: Przetwornik 0-20mA / 0-10V dla sygnałów wejściowych Przetwornik PWM / 0-10V dla sygnałów wyjściowych Millenium II+ z wejściami NPN Millenium II+ EX - rozszerzalne wersje (bez wyświetlacza) Wersje na 12VDC (np. do zastosowań w samochodach czy przyczepach) Kabel interfejs USB / RS232 Zasilacze impulsowe dla MII+ w obudowie dla skrzynek instalacyjnych Modemy STN i GSM Zestawy specjalne (m.in. Millenium II+ w zestawie do kontroli poziomu cieczy) Dodatkowe rozszerzenia: - wewnętrzne XL06 2 wyjścia przekaźnikowe - zewnętrzne XC1-4 wej. / 2 wyj. przekaźnikowe (12VDC) - 4 wejścia NPN/ 2 wyj. przekaźnikowe (24VDC) Adapter czołowy IP Zamówienia : tel fax

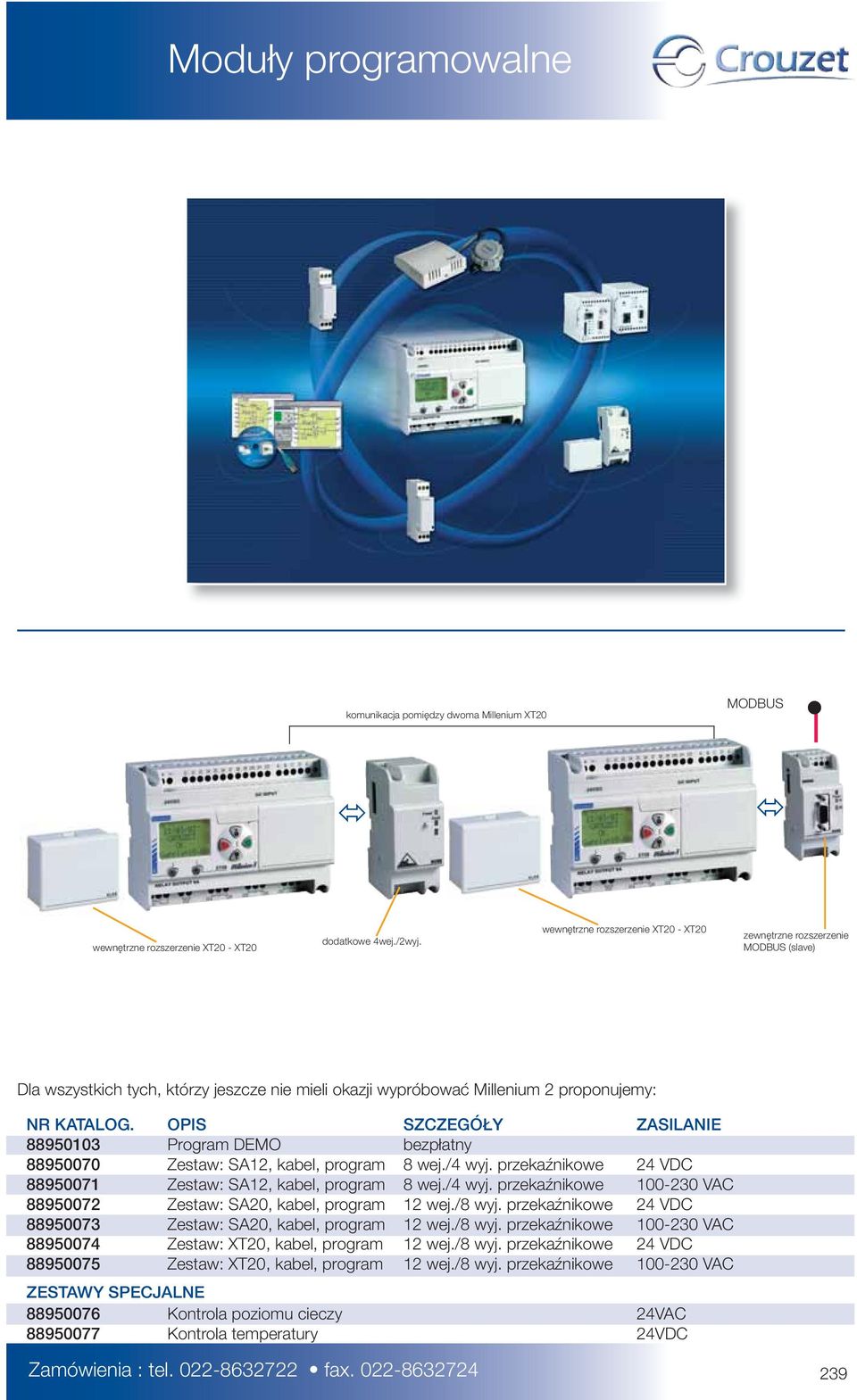

2 komunikacja pomiędzy dwoma Millenium XT20 MODBUS wewnętrzne rozszerzenie XT20 - XT20 dodatkowe 4wej./2wyj. wewnętrzne rozszerzenie XT20 - XT20 zewnętrzne rozszerzenie MODBUS (slave) Dla wszystkich tych, którzy jeszcze nie mieli okazji wypróbować Millenium 2 proponujemy: NR KATALOG. OPIS SZCZEGÓŁY ZASILANIE Program DEMO bezpłatny Zestaw: SA12, kabel, program 8 wej./4 wyj. przekaźnikowe 24 VDC Zestaw: SA12, kabel, program 8 wej./4 wyj. przekaźnikowe VAC Zestaw: SA20, kabel, program 12 wej./8 wyj. przekaźnikowe 24 VDC Zestaw: SA20, kabel, program 12 wej./8 wyj. przekaźnikowe VAC Zestaw: XT20, kabel, program 12 wej./8 wyj. przekaźnikowe 24 VDC Zestaw: XT20, kabel, program 12 wej./8 wyj. przekaźnikowe VAC ZESTAWY SPECJALNE Kontrola poziomu cieczy 24VAC Kontrola temperatury 24VDC Zamówienia : tel fax

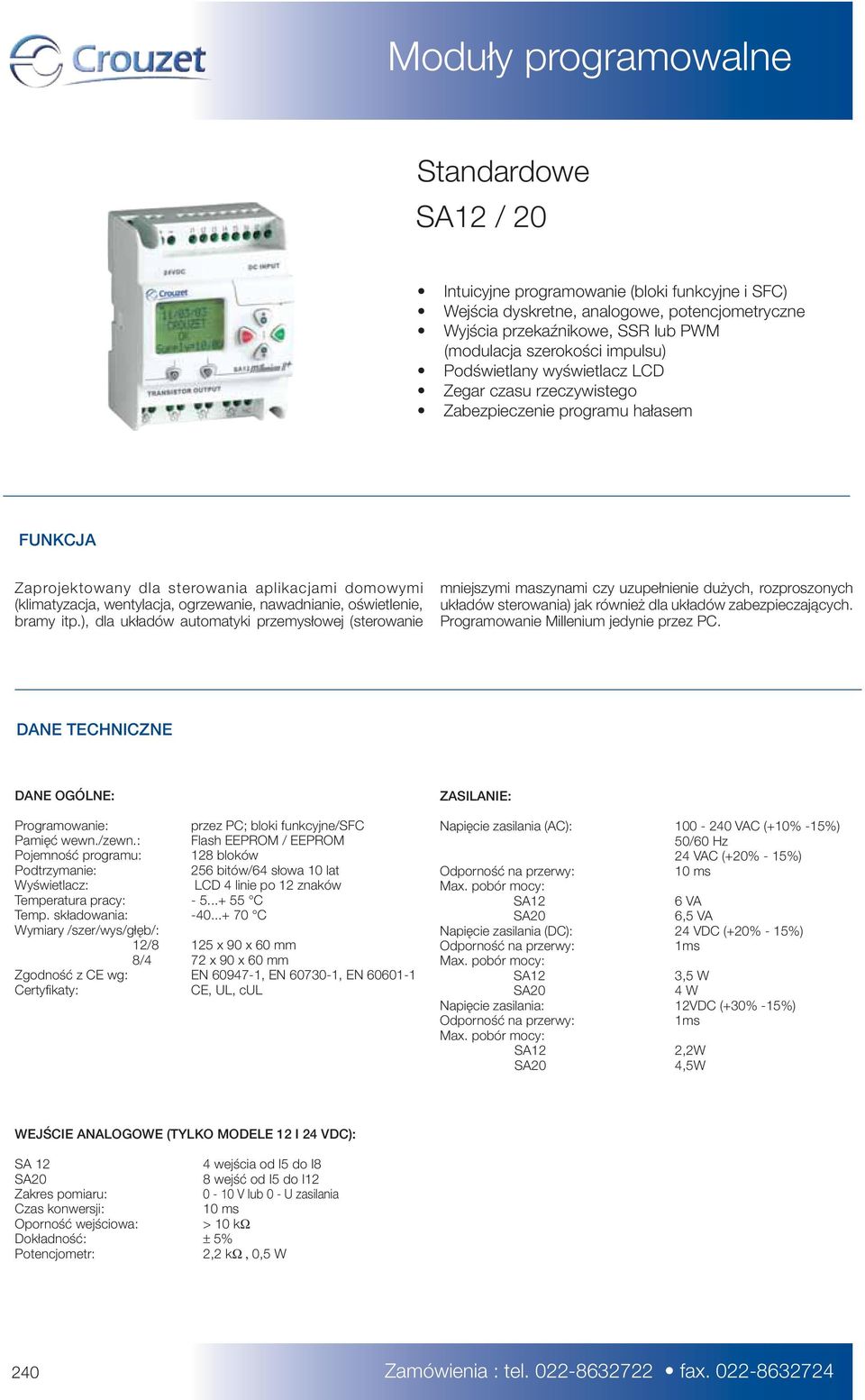

3 Standardowe SA12 / 20 Intuicyjne programowanie (bloki funkcyjne i SFC) Wejścia dyskretne, analogowe, potencjometryczne Wyjścia przekaźnikowe, SSR lub PWM (modulacja szerokości impulsu) Podświetlany wyświetlacz LCD Zegar czasu rzeczywistego Zabezpieczenie programu hałasem FUNKCJA Zaprojektowany dla sterowania aplikacjami domowymi (klimatyzacja, wentylacja, ogrzewanie, nawadnianie, oświetlenie, bramy itp.), dla układów automatyki przemysłowej (sterowanie mniejszymi maszynami czy uzupełnienie dużych, rozproszonych układów sterowania) jak również dla układów zabezpieczających. Programowanie Millenium jedynie przez PC. DANE TECHNICZNE DANE OGÓLNE: Programowanie: Pamięć wewn./zewn.: Pojemność programu: Podtrzymanie: Wyświetlacz: Temperatura pracy: C Temp. składowania: C Wymiary /szer/wys/głęb/: 12/8 125 x 90 x 60 mm 8/4 72 x 90 x 60 mm przez PC; bloki funkcyjne/sfc Flash EEPROM / EEPROM 128 bloków 256 bitów/64 słowa 10 lat LCD 4 linie po 12 znaków Zgodność z CE wg: EN , EN , EN Certyfi katy: CE, UL, cul ZASILANIE: Napięcie zasilania (AC): VAC (+10% -15%) 24 VAC (+20% - 15%) Odporność na przerwy: SA12 6 VA SA20 6,5 VA Napięcie zasilania (DC): 24 VDC (+20% - 15%) Odporność na przerwy: 1ms SA12 3,5 W SA20 4 W Napięcie zasilania: 12VDC (+30% -15%) Odporność na przerwy: 1ms SA12 2,2W SA20 4,5W WEJŚCIE ANALOGOWE (TYLKO MODELE 12 I 24 VDC): SA 12 4 wejścia od I5 do I8 SA20 8 wejść od I5 do I12 Zakres pomiaru: 0-10 V lub 0 - U zasilania Czas konwersji: Oporność wejściowa: > 10 kω Dokładność: ± 5% Potencjometr: 2,2 kω, 0,5 W 240 Zamówienia : tel fax

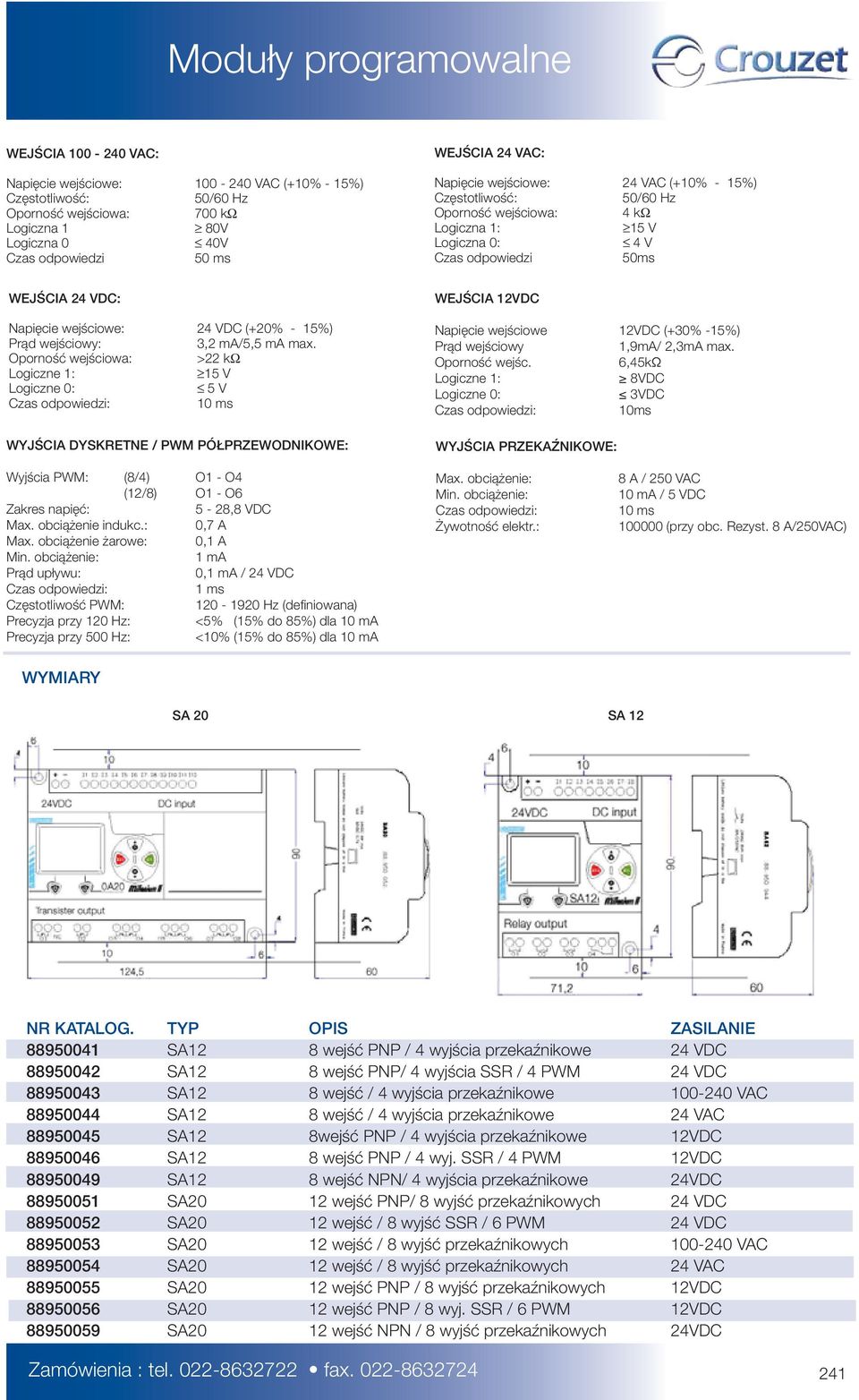

4 WEJŚCIA VAC: Napięcie wejściowe: VAC (+10% - 15%) Częstotliwość: Oporność wejściowa: 700 kω Logiczna 1 80V Logiczna 0 40V Czas odpowiedzi 50 ms WEJŚCIA 24 VAC: Napięcie wejściowe: 24 VAC (+10% - 15%) Częstotliwość: Oporność wejściowa: 4 kω Logiczna 1: 15 V Logiczna 0: 4 V Czas odpowiedzi 50ms WEJŚCIA 24 VDC: Napięcie wejściowe: 24 VDC (+20% - 15%) Prąd wejściowy: 3,2 ma/5,5 ma max. Oporność wejściowa: >22 kω Logiczne 1: 15 V Logiczne 0: 5 V WYJŚCIA DYSKRETNE / PWM PÓŁPRZEWODNIKOWE: WEJŚCIA 12VDC Napięcie wejściowe 12VDC (+30% -15%) Prąd wejściowy 1,9mA/ 2,3mA max. Oporność wejśc. 6,45kΩ Logiczne 1: 8VDC Logiczne 0: 3VDC 10ms WYJŚCIA PRZEKAŹNIKOWE: Wyjścia PWM: (8/4) O1 - O4 (12/8) O1 - O6 Zakres napięć: 5-28,8 VDC Max. obciążenie indukc.: 0,7 A Max. obciążenie żarowe: 0,1 A Min. obciążenie: 1 ma Prąd upływu: 0,1 ma / 24 VDC 1 ms Częstotliwość PWM: Hz (defi niowana) Precyzja przy 120 Hz: <5% (15% do 85%) dla 10 ma Precyzja przy 500 Hz: <10% (15% do 85%) dla 10 ma Max. obciążenie: Min. obciążenie: Żywotność elektr.: 8 A / 250 VAC 10 ma / 5 VDC (przy obc. Rezyst. 8 A/250VAC) WYMIARY SA 20 SA 12 NR KATALOG. TYP OPIS ZASILANIE SA12 8 wejść PNP / 4 wyjścia przekaźnikowe 24 VDC SA12 8 wejść PNP/ 4 wyjścia SSR / 4 PWM 24 VDC SA12 8 wejść / 4 wyjścia przekaźnikowe VAC SA12 8 wejść / 4 wyjścia przekaźnikowe 24 VAC SA12 8wejść PNP / 4 wyjścia przekaźnikowe 12VDC SA12 8 wejść PNP / 4 wyj. SSR / 4 PWM 12VDC SA12 8 wejść NPN/ 4 wyjścia przekaźnikowe 24VDC SA20 12 wejść PNP/ 8 wyjść przekaźnikowych 24 VDC SA20 12 wejść / 8 wyjść SSR / 6 PWM 24 VDC SA20 12 wejść / 8 wyjść przekaźnikowych VAC SA20 12 wejść / 8 wyjść przekaźnikowych 24 VAC SA20 12 wejść PNP / 8 wyjść przekaźnikowych 12VDC SA20 12 wejść PNP / 8 wyj. SSR / 6 PWM 12VDC SA20 12 wejść NPN / 8 wyjść przekaźnikowych 24VDC Zamówienia : tel fax

5 Ekonomiczne EC 12 / 20 Ekonomiczna wersja bez wyświetlacza LCD Intuicyjne programowanie (bloki funkcyjne i SFC) Wejścia dyskretne, analogowe, potencjometryczne Wyjścia przekaźnikowe, SSR lub PWM (modulacja szerokości impulsu) Zegar czasu rzeczywistego Zabezpieczenie programu hałasem FUNKCJA Zaprojektowany dla sterowania aplikacjami domowymi (klimatyzacja, wentylacja, ogrzewanie, nawadnianie, oświetlenie, bramy itp.), dla układów automatyki przemysłowej (sterowanie mniejszymi maszynami czy uzupełnienie dużych, rozproszonych układów sterowania) jak również dla układów zabezpieczających. Programowanie Millenium jedynie przez PC. DANE TECHNICZNE DANE OGÓLNE: Programowanie: przez PC; bloki funkcyjne/sfc Pamięć wewn./zewn.: Flash EEPROM / EEPROM Pojemność programu: 128 bloków Podtrzymanie: 256 bitów/64 słowa 10 lat Temperatura pracy: C Temp. składowania: C Wymiary /szer/wys/głęb/: EC x 90 x 60 mm EC12 72 x 90 x 60 mm Zgodność z CE wg: EN , EN , EN Certyfi katy: CE, UL, cul WEJŚCIE ANALOGOWE (TYLKO MODELE 12 I 24 VDC): EC12 4 wejścia od I5 do I8 EC20 8 wejść od I5 do I12 Zakres pomiaru: 0-10 V lub 0 - U zasilania Rozdzielczość: 8 bitów Czas konwersji: Oporność wejściowa: > 10 kω Dokładność: ± 5% Potencjometr: 2,2 kω, 0,5 W ZASILANIE: Napięcie zasilania (AC): VAC (+10% - 15%) 24 VAC (+20% - 15%) Odporność na przerwy: EC12 6 VA EC20 6,5 VA Napięcie zasilania (DC): 24 VDC (+20% - 15%) Odporność na przerwy: 1ms EC12 3,5 W EC20 4 W Napięcie zasilania: 12VDC (+30% -15%) Odporność na przerwy: 1ms EC12 2,2W EC20 4,5W 242 Zamówienia : tel fax

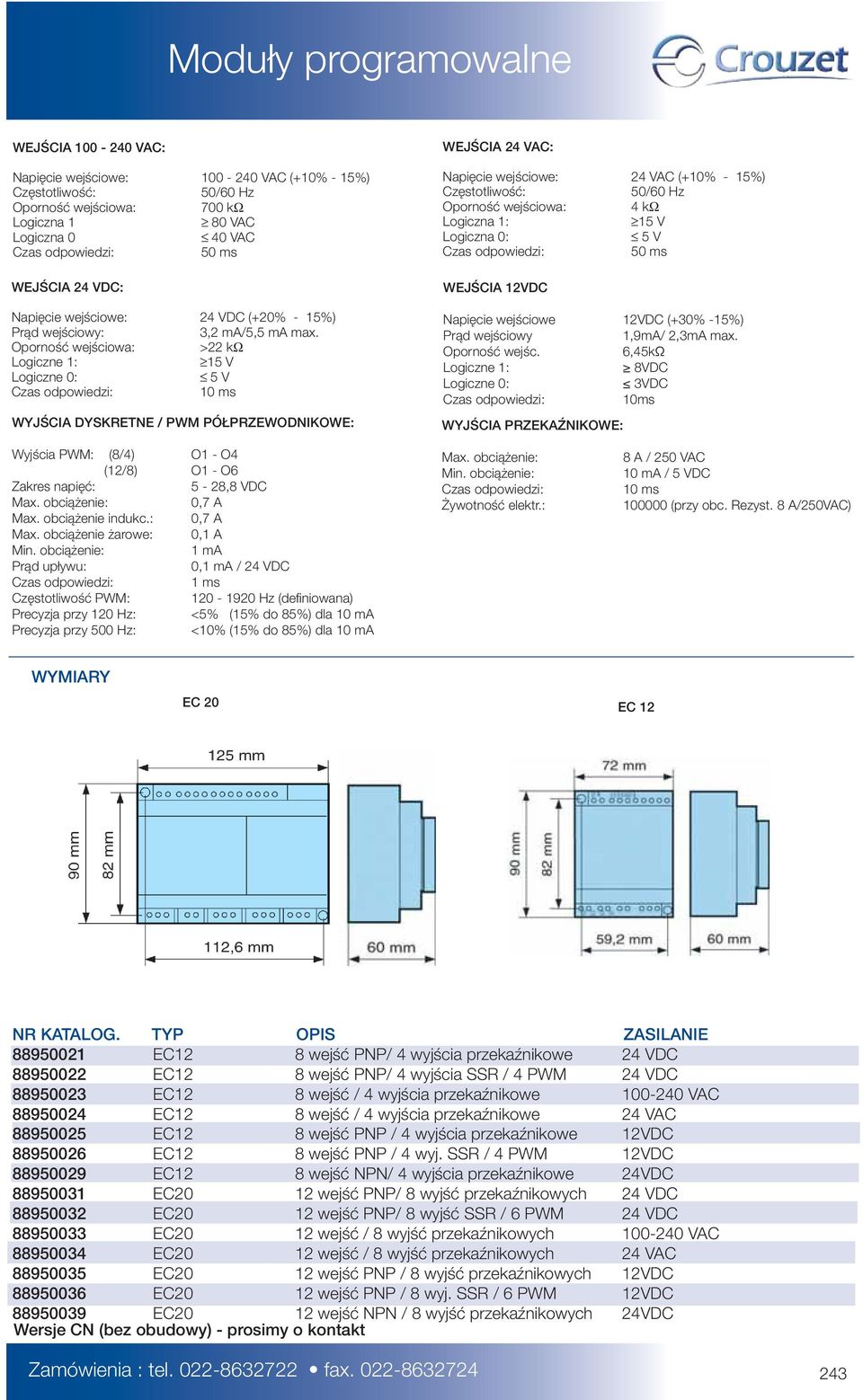

6 WEJŚCIA VAC: Napięcie wejściowe: VAC (+10% - 15%) Częstotliwość: Oporność wejściowa: 700 kω Logiczna 1 80 VAC Logiczna 0 40 VAC 50 ms WEJŚCIA 24 VDC: Napięcie wejściowe: 24 VDC (+20% - 15%) Prąd wejściowy: 3,2 ma/5,5 ma max. Oporność wejściowa: >22 kω Logiczne 1: 15 V Logiczne 0: 5 V WYJŚCIA DYSKRETNE / PWM PÓŁPRZEWODNIKOWE: WEJŚCIA 24 VAC: Napięcie wejściowe: 24 VAC (+10% - 15%) Częstotliwość: Oporność wejściowa: 4 kω Logiczna 1: 15 V Logiczna 0: 5 V 50 ms WEJŚCIA 12VDC Napięcie wejściowe 12VDC (+30% -15%) Prąd wejściowy 1,9mA/ 2,3mA max. Oporność wejśc. 6,45kΩ Logiczne 1: 8VDC Logiczne 0: 3VDC 10ms WYJŚCIA PRZEKAŹNIKOWE: Wyjścia PWM: (8/4) O1 - O4 (12/8) O1 - O6 Zakres napięć: 5-28,8 VDC Max. obciążenie: 0,7 A Max. obciążenie indukc.: 0,7 A Max. obciążenie żarowe: 0,1 A Min. obciążenie: 1 ma Prąd upływu: 0,1 ma / 24 VDC 1 ms Częstotliwość PWM: Hz (defi niowana) Precyzja przy 120 Hz: <5% (15% do 85%) dla 10 ma Precyzja przy 500 Hz: <10% (15% do 85%) dla 10 ma Max. obciążenie: Min. obciążenie: Żywotność elektr.: 8 A / 250 VAC 10 ma / 5 VDC (przy obc. Rezyst. 8 A/250VAC) WYMIARY EC 20 EC 12 NR KATALOG. TYP OPIS ZASILANIE EC12 8 wejść PNP/ 4 wyjścia przekaźnikowe 24 VDC EC12 8 wejść PNP/ 4 wyjścia SSR / 4 PWM 24 VDC EC12 8 wejść / 4 wyjścia przekaźnikowe VAC EC12 8 wejść / 4 wyjścia przekaźnikowe 24 VAC EC12 8 wejść PNP / 4 wyjścia przekaźnikowe 12VDC EC12 8 wejść PNP / 4 wyj. SSR / 4 PWM 12VDC EC12 8 wejść NPN/ 4 wyjścia przekaźnikowe 24VDC EC20 12 wejść PNP/ 8 wyjść przekaźnikowych 24 VDC EC20 12 wejść PNP/ 8 wyjść SSR / 6 PWM 24 VDC EC20 12 wejść / 8 wyjść przekaźnikowych VAC EC20 12 wejść / 8 wyjść przekaźnikowych 24 VAC EC20 12 wejść PNP / 8 wyjść przekaźnikowych 12VDC EC20 12 wejść PNP / 8 wyj. SSR / 6 PWM 12VDC EC20 12 wejść NPN / 8 wyjść przekaźnikowych Wersje CN (bez obudowy) - prosimy o kontakt 24VDC Zamówienia : tel fax

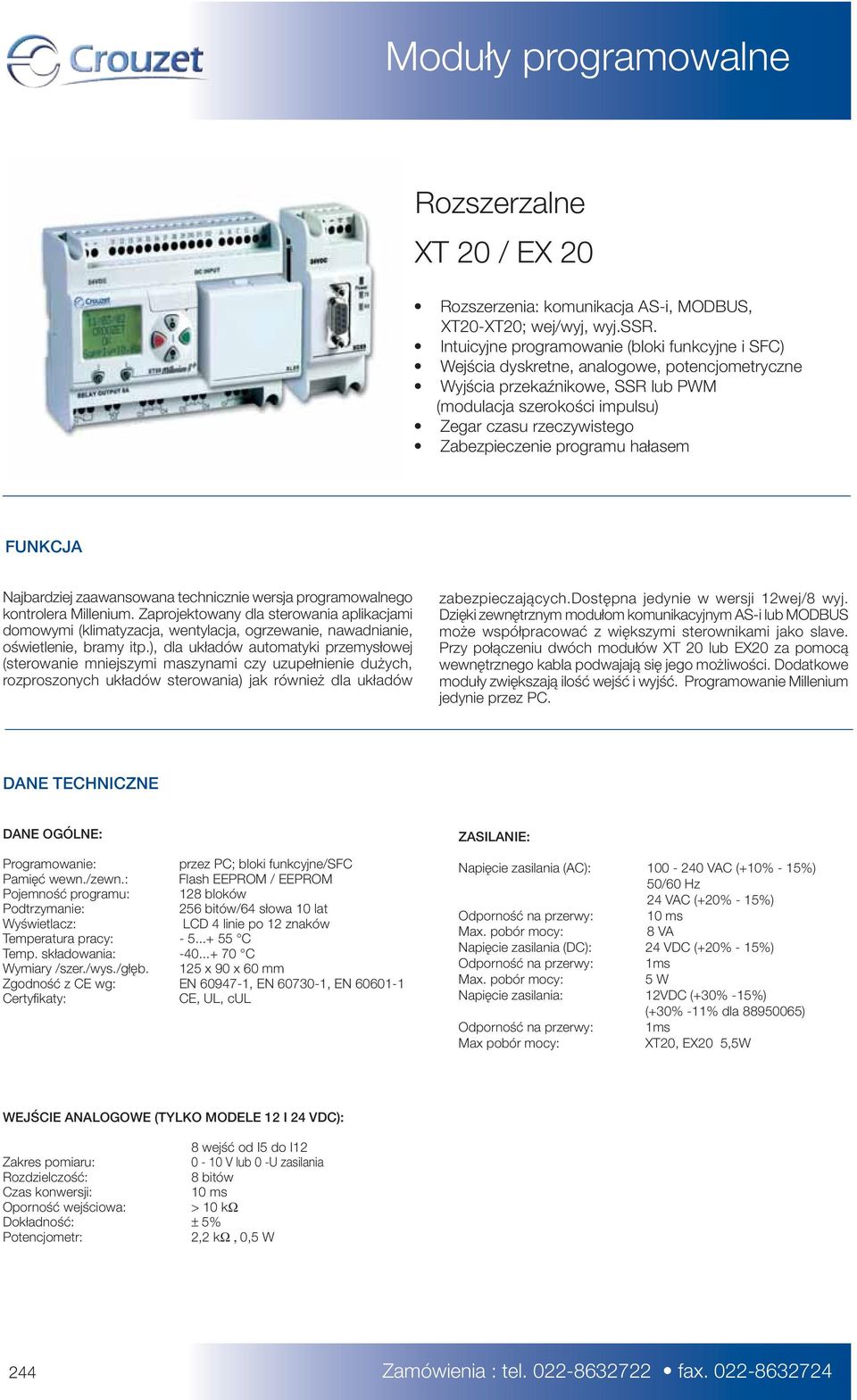

7 Rozszerzalne XT 20 / EX 20 Rozszerzenia: komunikacja AS-i, MODBUS, XT20-XT20; wej/wyj, wyj.ssr. Intuicyjne programowanie (bloki funkcyjne i SFC) Wejścia dyskretne, analogowe, potencjometryczne Wyjścia przekaźnikowe, SSR lub PWM (modulacja szerokości impulsu) Zegar czasu rzeczywistego Zabezpieczenie programu hałasem FUNKCJA Najbardziej zaawansowana technicznie wersja programowalnego kontrolera Millenium. Zaprojektowany dla sterowania aplikacjami domowymi (klimatyzacja, wentylacja, ogrzewanie, nawadnianie, oświetlenie, bramy itp.), dla układów automatyki przemysłowej (sterowanie mniejszymi maszynami czy uzupełnienie dużych, rozproszonych układów sterowania) jak również dla układów zabezpieczających.dostępna jedynie w wersji 12wej/8 wyj. Dzięki zewnętrznym modułom komunikacyjnym AS-i lub MODBUS może współpracować z większymi sterownikami jako slave. Przy połączeniu dwóch modułów XT 20 lub EX20 za pomocą wewnętrznego kabla podwajają się jego możliwości. Dodatkowe moduły zwiększają ilość wejść i wyjść. Programowanie Millenium jedynie przez PC. DANE TECHNICZNE DANE OGÓLNE: Programowanie: przez PC; bloki funkcyjne/sfc Pamięć wewn./zewn.: Flash EEPROM / EEPROM Pojemność programu: 128 bloków Podtrzymanie: 256 bitów/64 słowa 10 lat Wyświetlacz: LCD 4 linie po 12 znaków Temperatura pracy: C Temp. składowania: C Wymiary /szer./wys./głęb. 125 x 90 x 60 mm Zgodność z CE wg: EN , EN , EN Certyfi katy: CE, UL, cul ZASILANIE: Napięcie zasilania (AC): VAC (+10% - 15%) 24 VAC (+20% - 15%) Odporność na przerwy: 8 VA Napięcie zasilania (DC): 24 VDC (+20% - 15%) Odporność na przerwy: 1ms 5 W Napięcie zasilania: 12VDC (+30% -15%) (+30% -11% dla ) Odporność na przerwy: 1ms Max pobór mocy: XT20, EX20 5,5W WEJŚCIE ANALOGOWE (TYLKO MODELE 12 I 24 VDC): 8 wejść od I5 do I12 Zakres pomiaru: 0-10 V lub 0 -U zasilania Rozdzielczość: 8 bitów Czas konwersji: Oporność wejściowa: > 10 kω Dokładność: ± 5% Potencjometr: 2,2 kω, 0,5 W 244 Zamówienia : tel fax

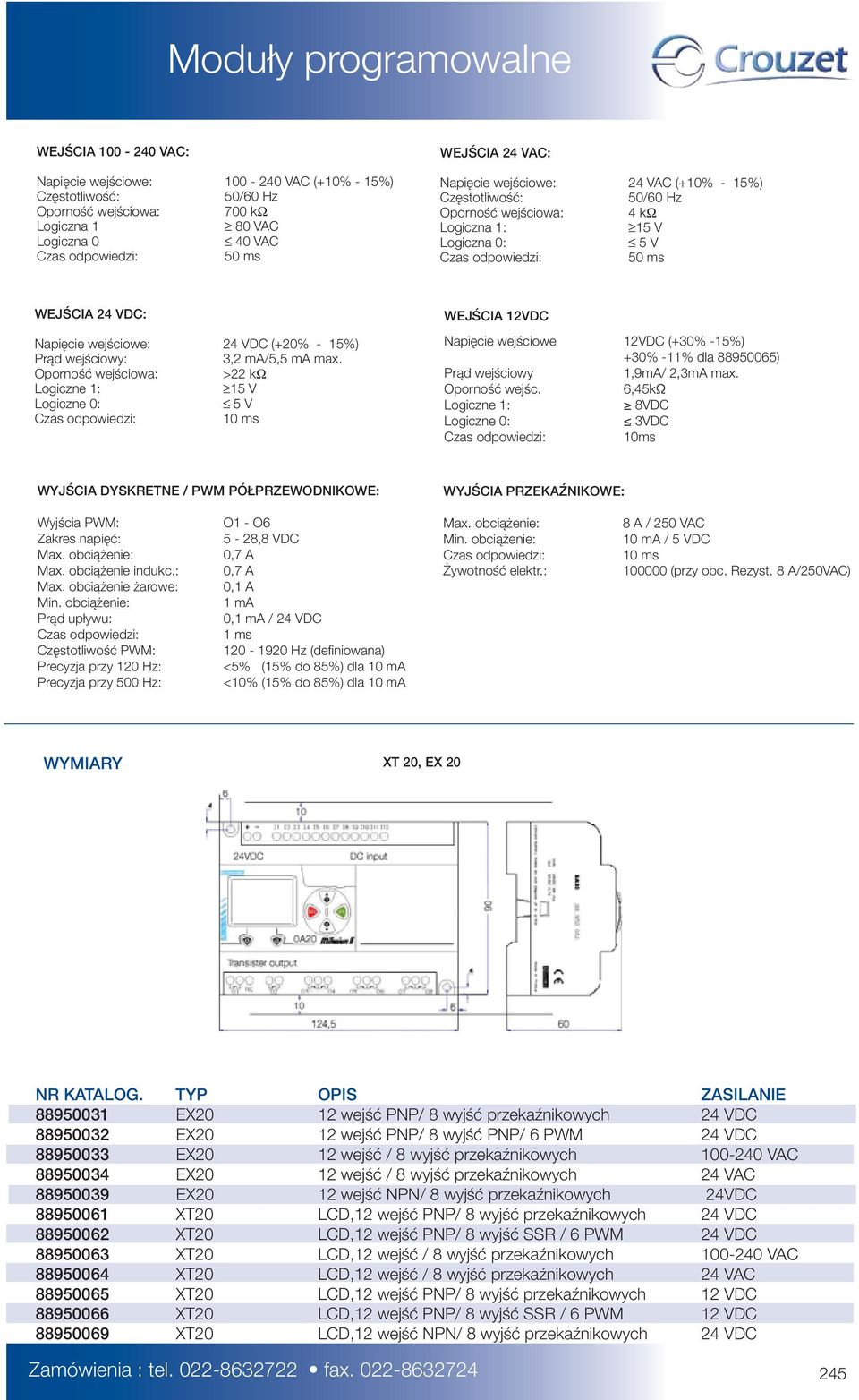

8 WEJŚCIA VAC: Napięcie wejściowe: VAC (+10% - 15%) Częstotliwość: Oporność wejściowa: 700 kω Logiczna 1 80 VAC Logiczna 0 40 VAC 50 ms WEJŚCIA 24 VAC: Napięcie wejściowe: 24 VAC (+10% - 15%) Częstotliwość: Oporność wejściowa: 4 kω Logiczna 1: 15 V Logiczna 0: 5 V 50 ms WEJŚCIA 24 VDC: Napięcie wejściowe: 24 VDC (+20% - 15%) Prąd wejściowy: 3,2 ma/5,5 ma max. Oporność wejściowa: >22 kω Logiczne 1: 15 V Logiczne 0: 5 V WEJŚCIA 12VDC Napięcie wejściowe 12VDC (+30% -15%) +30% -11% dla ) Prąd wejściowy 1,9mA/ 2,3mA max. Oporność wejśc. 6,45kΩ Logiczne 1: 8VDC Logiczne 0: 3VDC 10ms WYJŚCIA DYSKRETNE / PWM PÓŁPRZEWODNIKOWE: WYJŚCIA PRZEKAŹNIKOWE: Wyjścia PWM: Zakres napięć: Max. obciążenie: Max. obciążenie indukc.: Max. obciążenie żarowe: Min. obciążenie: Prąd upływu: Częstotliwość PWM: Precyzja przy 120 Hz: Precyzja przy 500 Hz: O1 - O6 5-28,8 VDC 0,7 A 0,7 A 0,1 A 1 ma 0,1 ma / 24 VDC 1 ms Hz (defi niowana) <5% (15% do 85%) dla 10 ma <10% (15% do 85%) dla 10 ma Max. obciążenie: Min. obciążenie: Żywotność elektr.: 8 A / 250 VAC 10 ma / 5 VDC (przy obc. Rezyst. 8 A/250VAC) WYMIARY XT 20, EX 20 NR KATALOG. TYP OPIS ZASILANIE EX20 12 wejść PNP/ 8 wyjść przekaźnikowych 24 VDC EX20 12 wejść PNP/ 8 wyjść PNP/ 6 PWM 24 VDC EX20 12 wejść / 8 wyjść przekaźnikowych VAC EX20 12 wejść / 8 wyjść przekaźnikowych 24 VAC EX20 12 wejść NPN/ 8 wyjść przekaźnikowych 24VDC XT20 LCD,12 wejść PNP/ 8 wyjść przekaźnikowych 24 VDC XT20 LCD,12 wejść PNP/ 8 wyjść SSR / 6 PWM 24 VDC XT20 LCD,12 wejść / 8 wyjść przekaźnikowych VAC XT20 LCD,12 wejść / 8 wyjść przekaźnikowych 24 VAC XT20 LCD,12 wejść PNP/ 8 wyjść przekaźnikowych 12 VDC XT20 LCD,12 wejść PNP/ 8 wyjść SSR / 6 PWM 12 VDC XT20 LCD,12 wejść NPN/ 8 wyjść przekaźnikowych 24 VDC Zamówienia : tel fax

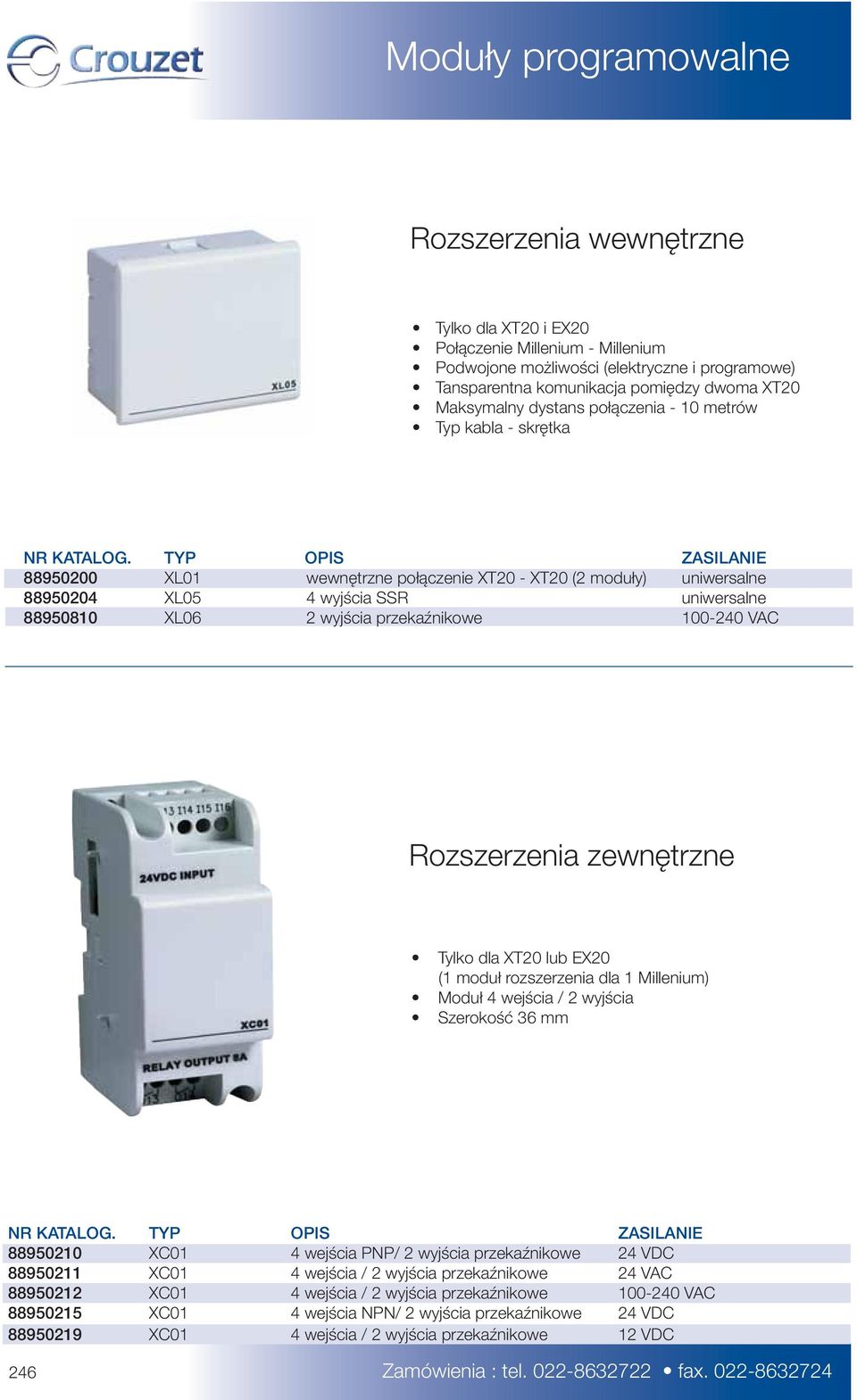

9 Rozszerzenia wewnętrzne Tylko dla XT20 i EX20 Połączenie Millenium - Millenium Podwojone możliwości (elektryczne i programowe) Tansparentna komunikacja pomiędzy dwoma XT20 Maksymalny dystans połączenia - 10 metrów Typ kabla - skrętka NR KATALOG. TYP OPIS ZASILANIE XL01 wewnętrzne połączenie XT20 - XT20 (2 moduły) uniwersalne XL05 4 wyjścia SSR uniwersalne XL06 2 wyjścia przekaźnikowe VAC Rozszerzenia zewnętrzne Tylko dla XT20 lub EX20 (1 moduł rozszerzenia dla 1 Millenium) Moduł 4 wejścia / 2 wyjścia Szerokość 36 mm NR KATALOG. TYP OPIS ZASILANIE XC01 4 wejścia PNP/ 2 wyjścia przekaźnikowe 24 VDC XC01 4 wejścia / 2 wyjścia przekaźnikowe 24 VAC XC01 4 wejścia / 2 wyjścia przekaźnikowe VAC XC01 4 wejścia NPN/ 2 wyjścia przekaźnikowe 24 VDC XC01 4 wejścia / 2 wyjścia przekaźnikowe 12 VDC 246 Zamówienia : tel fax

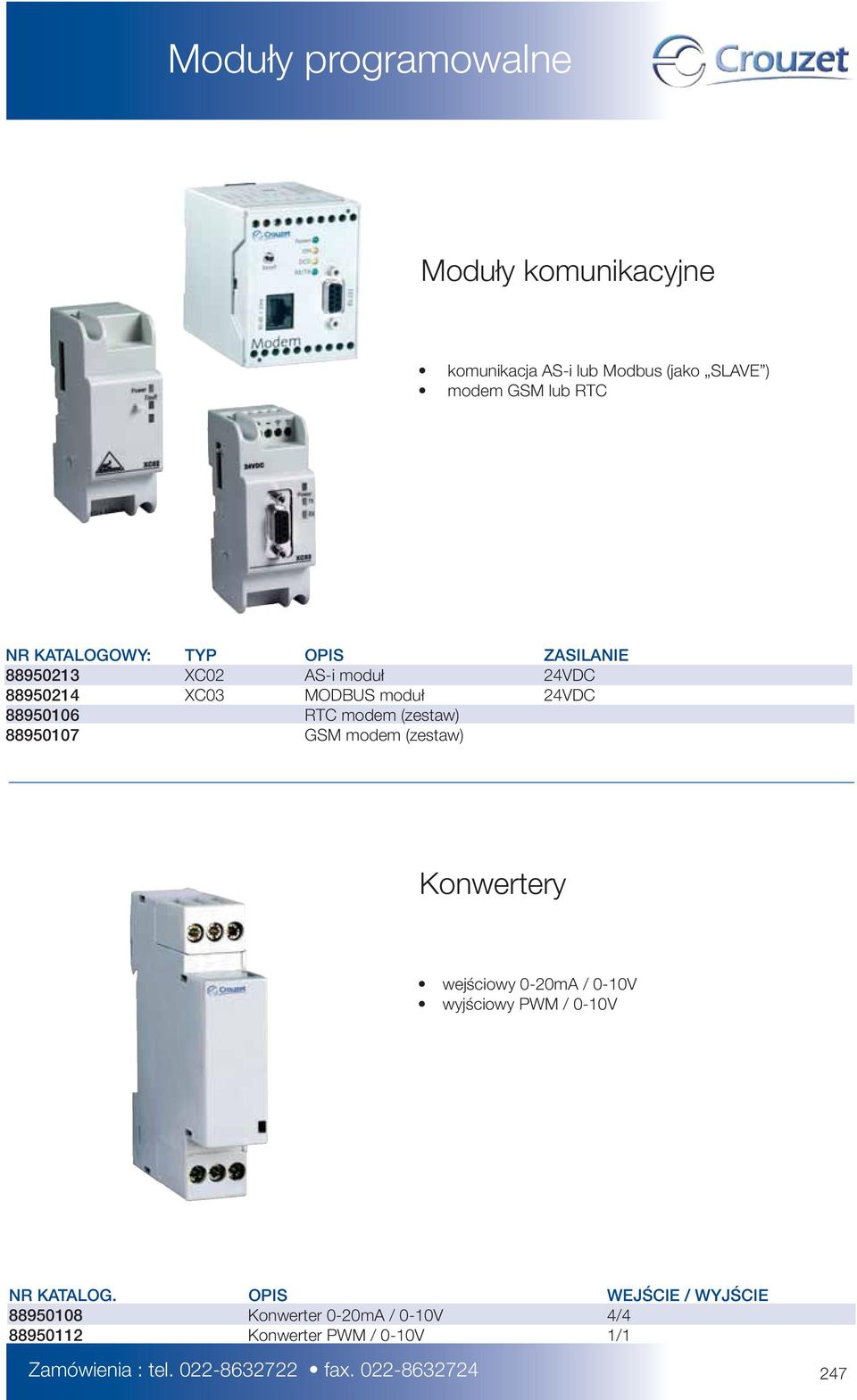

10 Moduły komunikacyjne komunikacja AS-i lub Modbus (jako SLAVE ) modem GSM lub RTC NR KATALOGOWY: TYP OPIS ZASILANIE XC02 AS-i moduł 24VDC XC03 MODBUS moduł 24VDC RTC modem (zestaw) GSM modem (zestaw) Konwertery wejściowy 0-20mA / 0-10V wyjściowy PWM / 0-10V NR KATALOG. OPIS WEJŚCIE / WYJŚCIE Konwerter 0-20mA / 0-10V 4/ Konwerter PWM / 0-10V 1/1 Zamówienia : tel fax

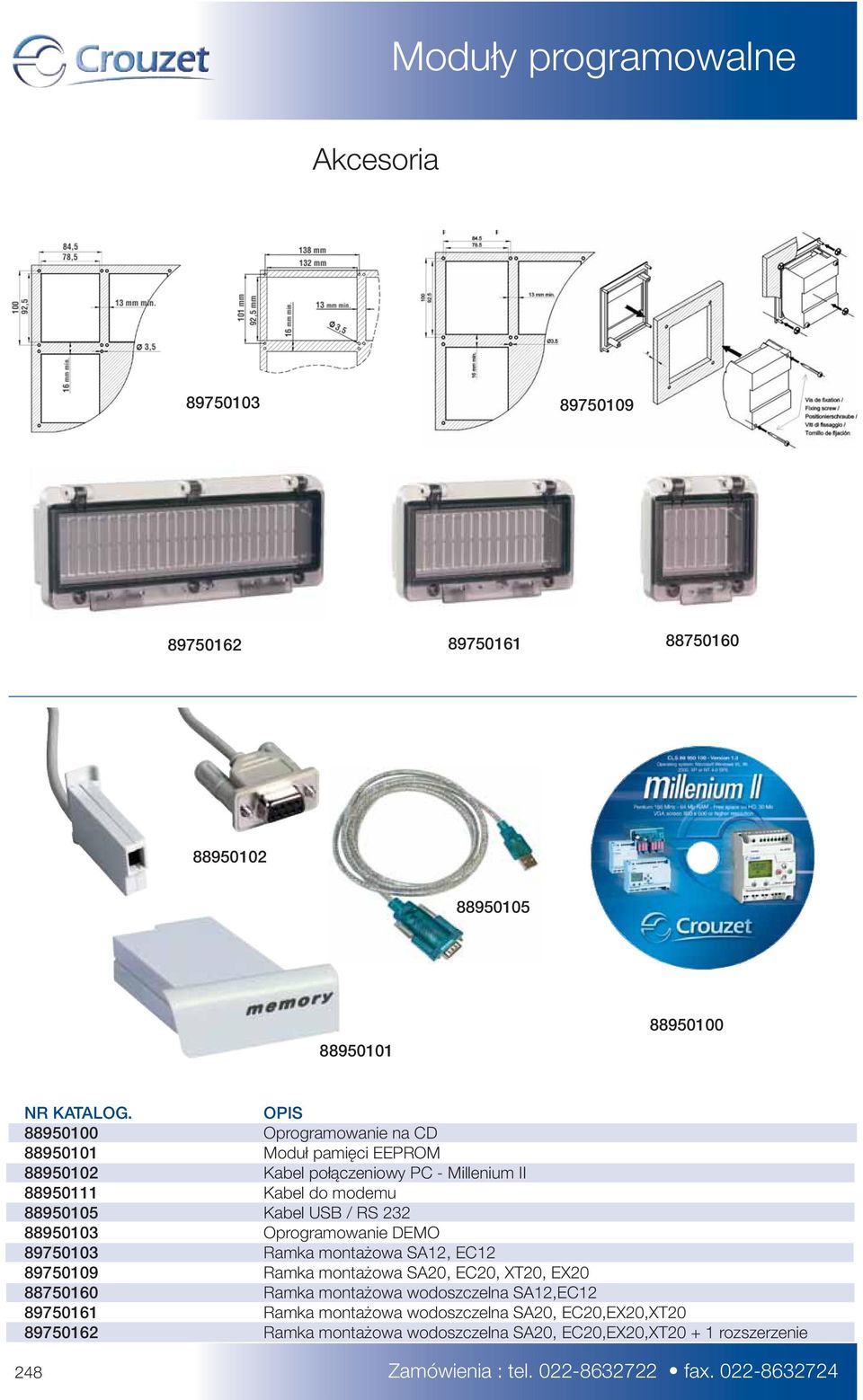

11 Akcesoria NR KATALOG. OPIS Oprogramowanie na CD Moduł pamięci EEPROM Kabel połączeniowy PC - Millenium II Kabel do modemu Kabel USB / RS Oprogramowanie DEMO Ramka montażowa SA12, EC Ramka montażowa SA20, EC20, XT20, EX Ramka montażowa wodoszczelna SA12,EC Ramka montażowa wodoszczelna SA20, EC20,EX20,XT Ramka montażowa wodoszczelna SA20, EC20,EX20,XT rozszerzenie 248 Zamówienia : tel fax

12 Czujniki temperatury Wyjście 0-10 VDC Różne wykonania i zakresy dla różnych aplikacji mm ø 74 mm ø 4 mm 67 mm 32 mm 98 mm 85 mm mm ø 74 mm 67 mm ø 4 mm 93 mm ø 74 mm ø 4 mm 98 mm 32 mm 85 mm ø 6 mm 67 mm 150 mm 1 m 32 mm 98 mm 150 mm 85 mm ø 6 mm NR KATALOG. OPIS ZAKRES DOKŁADNOŚĆ Czujnik temp. pokojowy IP o C - 0,2...+1,2 o C Czujnik temp. dla kanałów wentylacyjnych IP o C - 0,2...+1,9 o C Czujnik temp. zewnętrznej IP o C - 0,2...+1,2 o C Czujnik temp. zanurzeniowy IP o C - 0,2...+1,2 o C Czujnik temp. zewnętrznej z sondą o C - 0,2...+1,9 o C Kieszeń miedziana o C 10 Barów Kieszeń ze stali nierdzewnej o C 16 Barów Zamówienia : tel fax
