Panelowe przyrządy cyfrowe. Ogólne cechy techniczne

Transkrypt

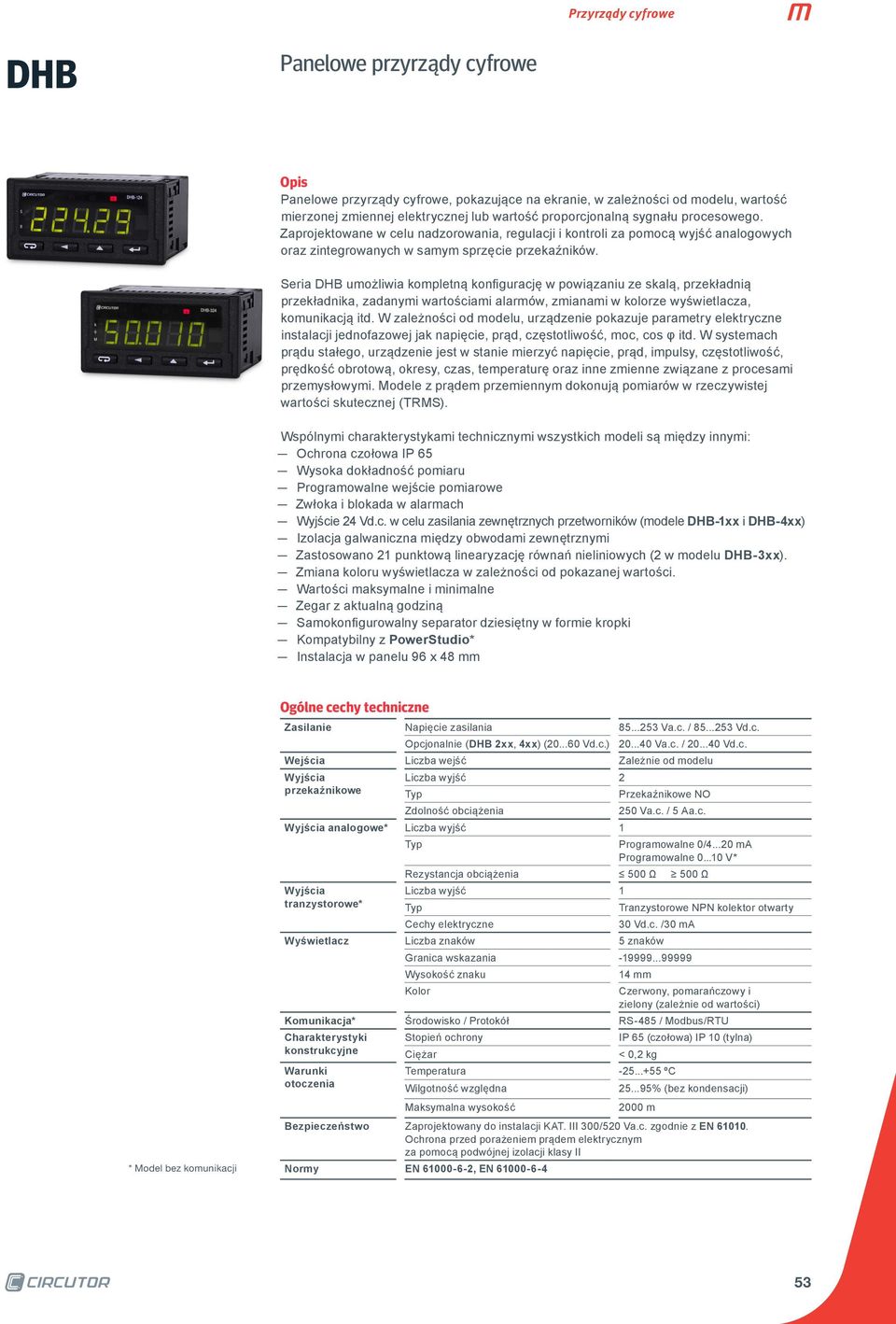

1 DHB Panelowe przyrządy cyfrowe Panelowe przyrządy cyfrowe, pokazujące na ekranie, w zależności od modelu, wartość mierzonej zmiennej elektrycznej lub wartość proporcjonalną sygnału procesowego. Zaprojektowane w celu nadzorowania, regulacji i kontroli za pomocą wyjść analogowych oraz zintegrowanych w samym sprzęcie przekaźników. Seria DHB umożliwia kompletną konfigurację w powiązaniu ze skalą, przekładnią przekładnika, zadanymi wartościami alarmów, zmianami w kolorze wyświetlacza, komunikacją itd. W zależności od modelu, urządzenie pokazuje parametry elektryczne instalacji jednofazowej jak napięcie, prąd, częstotliwość, moc, cos φ itd. W systemach prądu stałego, urządzenie jest w stanie mierzyć napięcie, prąd, impulsy, częstotliwość, prędkość obrotową, okresy, czas, temperaturę oraz inne zmienne związane z procesami przemysłowymi. Modele z prądem przemiennym dokonują pomiarów w rzeczywistej wartości skutecznej (TRMS). Wspólnymi charakterystykami technicznymi wszystkich modeli są między innymi: Ochrona czołowa IP 65 Wysoka dokładność pomiaru Programowalne wejście pomiarowe Zwłoka i blokada w alarmach Wyjście 24 Vd.c. w celu zasilania zewnętrznych przetworników (modele DHB1xx i DHB4xx) Izolacja galwaniczna między obwodami zewnętrznymi Zastosowano 21 punktową linearyzację równań nieliniowych (2 w modelu DHB3xx). Zmiana koloru wyświetlacza w zależności od pokazanej wartości. Wartości maksymalne i minimalne Zegar z aktualną godziną Samokonfigurowalny separator dziesiętny w formie kropki Kompatybilny z PowerStudio* Instalacja w panelu 96 x 48 mm * Model bez komunikacji Ogólne cechy techniczne Zasilanie Napięcie zasilania V / Vd.c. Opcjonalnie (DHB 2xx, 4xx) ( Vd.c.) V / Vd.c. Wejścia Liczba wejść Zależnie od modelu Wyjścia przekaźnikowe Liczba wyjść 2 Zdolność obciążenia Wyjścia analogowe* Liczba wyjść 1 Wyjścia tranzystorowe* Przekaźnikowe NO 250 V / 5 A Programowalne 0/ ma Programowalne V* Rezystancja obciążenia 500 Ω 500 Ω Liczba wyjść 1 Cechy elektryczne Tranzystorowe NPN kolektor otwarty 30 Vd.c. /30 ma Wyświetlacz Liczba znaków 5 znaków Granica wskazania Wysokość znaku Kolor 14 mm Czerwony, pomarańczowy i zielony (zależnie od wartości) Komunikacja* Środowisko / Protokół / Modbus/RTU Charakterystyki konstrukcyjne Warunki otoczenia Stopień ochrony Ciężar IP 65 (czołowa) IP 10 (tylna) < 0,2 kg Temperatura ºC Wilgotność względna Maksymalna wysokość % (bez kondensacji) 2000 m Bezpieczeństwo Zaprojektowany do instalacji KAT. III 300/520 V zgodnie z EN Ochrona przed porażeniem prądem elektrycznym za pomocą podwójnej izolacji klasy II Normy EN , EN

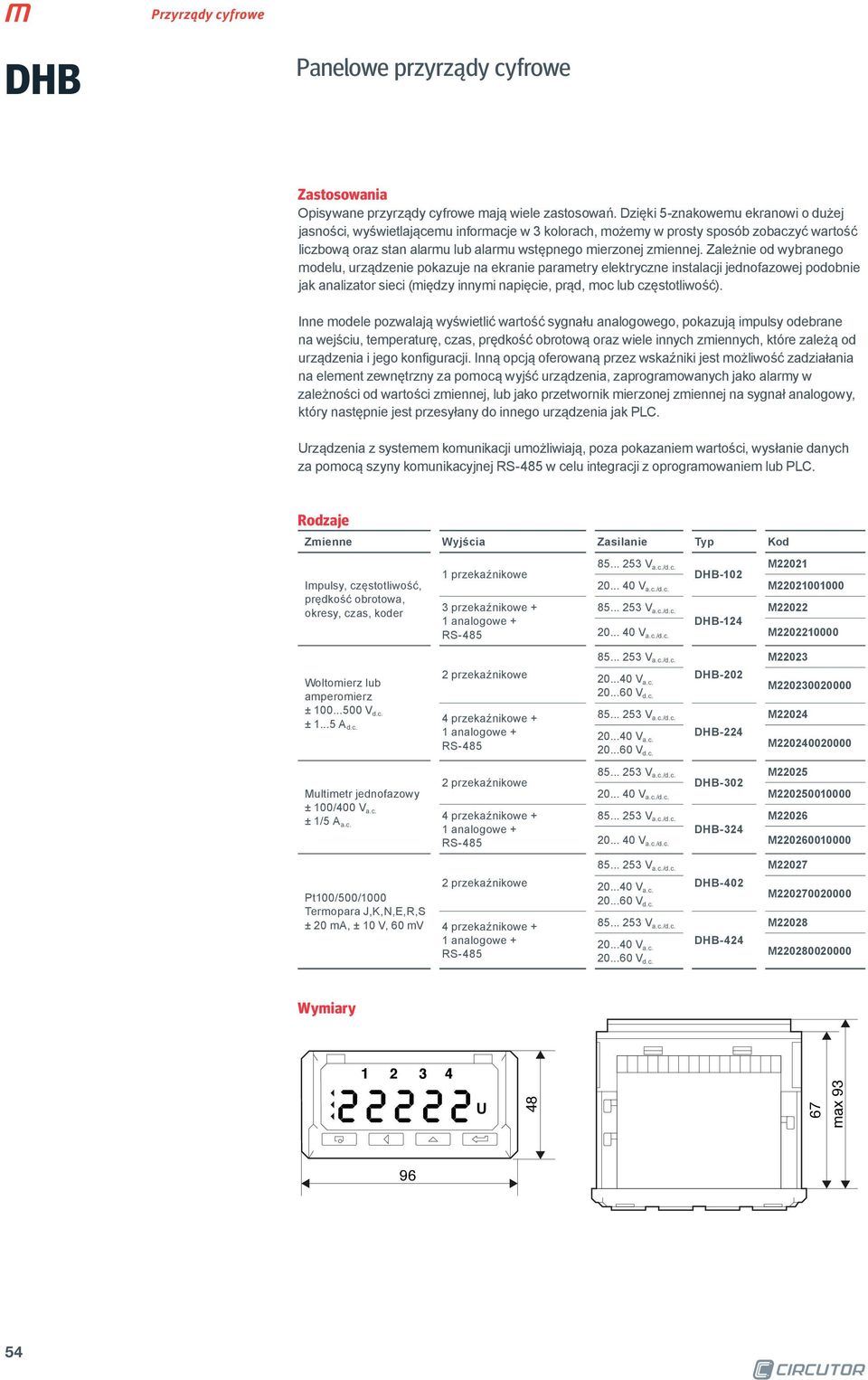

2 DHB Panelowe przyrządy cyfrowe Zastosowania ywane przyrządy cyfrowe mają wiele zastosowań. Dzięki 5znakowemu ekranowi o dużej jasności, wyświetlającemu informacje w 3 kolorach, możemy w prosty sposób zobaczyć wartość liczbową oraz stan alarmu lub alarmu wstępnego mierzonej zmiennej. Zależnie od wybranego modelu, urządzenie pokazuje na ekranie parametry elektryczne instalacji jednofazowej podobnie jak analizator sieci (między innymi napięcie, prąd, moc lub częstotliwość). Inne modele pozwalają wyświetlić wartość sygnału analogowego, pokazują impulsy odebrane na wejściu, temperaturę, czas, prędkość obrotową oraz wiele innych zmiennych, które zależą od urządzenia i jego konfiguracji. Inną opcją oferowaną przez wskaźniki jest możliwość zadziałania na element zewnętrzny za pomocą wyjść urządzenia, zaprogramowanych jako alarmy w zależności od wartości zmiennej, lub jako przetwornik mierzonej zmiennej na sygnał analogowy, który następnie jest przesyłany do innego urządzenia jak PLC. Urządzenia z systemem komunikacji umożliwiają, poza pokazaniem wartości, wysłanie danych za pomocą szyny komunikacyjnej w celu integracji z oprogramowaniem lub PLC. Zmienne Wyjścia Zasilanie Kod Impulsy, częstotliwość, prędkość obrotowa, okresy, czas, koder Woltomierz lub amperomierz ± V d.c. ± A d.c. Multimetr jednofazowy ± 100/400 V ± 1/5 A Pt100/500/1000 Termopara J,K,N,E,R,S ± 20 ma, ± 10 V, 60 mv 1 przekaźnikowe 3 przekaźnikowe 1 analogowe 4 przekaźnikowe 1 analogowe 4 przekaźnikowe 1 analogowe 4 przekaźnikowe 1 analogowe V /d.c. M22021 DHB V /d.c. M V /d.c. M22022 DHB V /d.c. M V /d.c. M V DHB202 M V /d.c. M V DHB224 M V /d.c. M22025 DHB V /d.c. M V /d.c. M22026 DHB V /d.c. M V /d.c. M V DHB402 M V /d.c. M V DHB424 M Wymiary U max

3 DHB102/124 Licznik impulsów, częstotliwość, czas Panelowe urządzenie cyfrowe zaprojektowane w celu pokazywania na ekranie, w zależności od konfiguracji, wartości licznika impulsów, częstotliwości, czasu, prędkości obrotowej, okresów, kodera itd. Pomiar liczby impulsów, częstotliwości, prędkości obrotowej, czasu pracy. 2 liczniki impulsów, kompatybilne z koderami. Licznik wartości chwilowych i przyrostowych. 3 wyjścia* dostępne dla alarmów i wskazania za pomocą LED. Przetworzenie dowolnej zmierzonej wartości na sygnał analogowy 0(4)...20 ma lub V. Zasilanie dodatkowe dla przetworników. Zastosowano 21 punktową linearyzację równań nieliniowych. Komunikacja Modbus/.* Pobór mocy 1,2...9,0 VA 1,2...6,0 W Cyfrowe impulsowe Vd.c. Funkcje wejść Licznik impulsów Licznik częstotliwości Licznik prędkości obrotowej Okres czasu Licznik godzin działania Koder Zmienne pomiarowe Licznik impulsów IN1 / IN Częstotliwość < 10 khz 0, khz Częstotliwość > 10 khz khz Prędkość obrotowa 0, obr./min Okres t < 10 s 0, s Okres t > 10 s 0, s Licznik czasu pracy h Koder Zmienne Wyjścia Zasilanie Kod Impulsy, częstotliwość, prędkość obrotowa, okresy, czas, koder 1 przekaźnikowe 3 przekaźnikowe 1 analogowe V /d.c. M22021 DHB V /d.c. M V /d.c. M22022 DHB V /d.c. M AL3 AL4 OC B A GND V 0(4)...20 ma DHB102 DHB S/S RST W2 Additional Input S/S RST W2 Additional Input W1 Main input W3 24 Vdc 30 ma W1 Main input W3 24 Vdc 30 ma 55

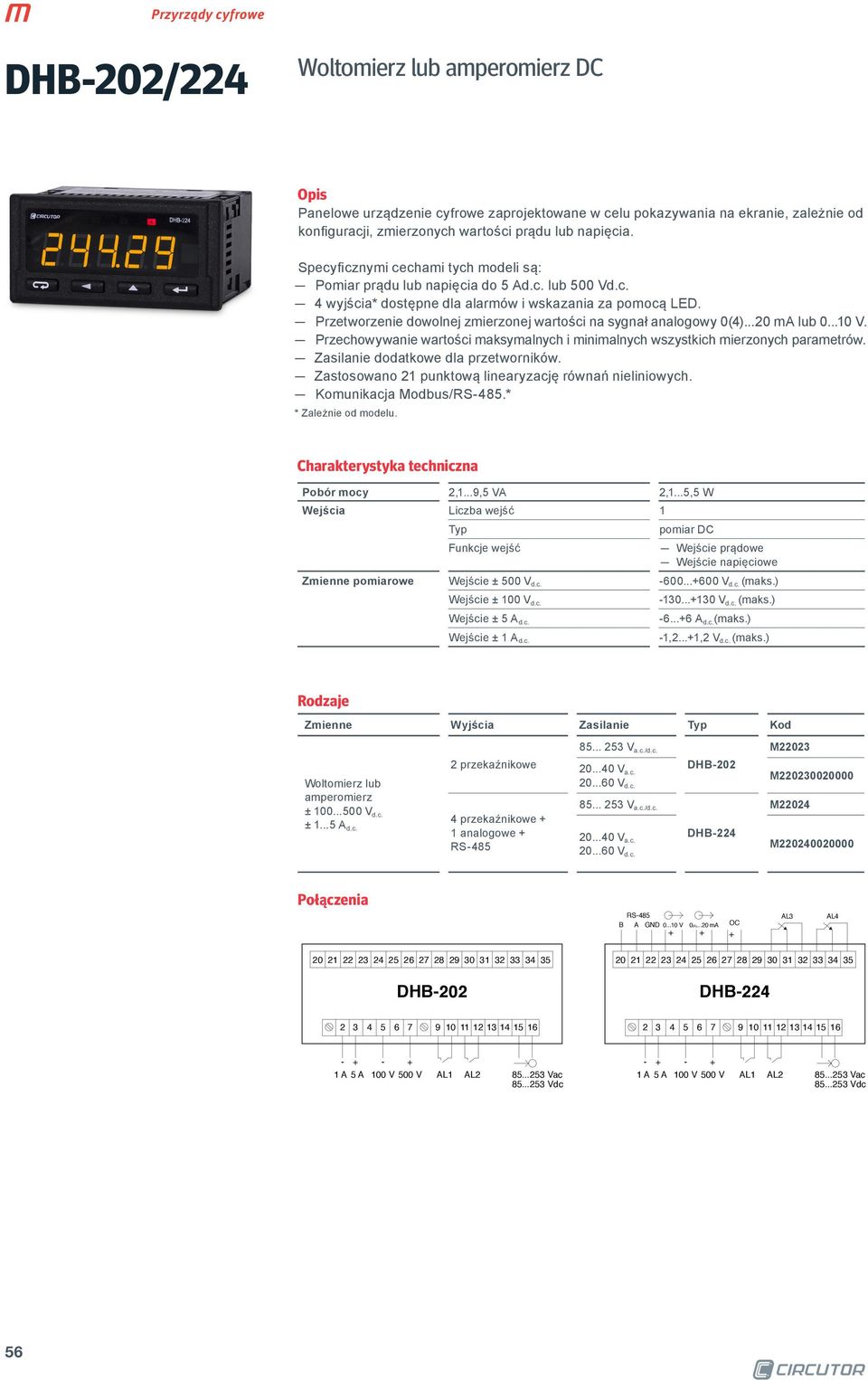

4 DHB202/224 Woltomierz lub amperomierz DC Panelowe urządzenie cyfrowe zaprojektowane w celu pokazywania na ekranie, zależnie od konfiguracji, zmierzonych wartości prądu lub napięcia. Pomiar prądu lub napięcia do 5 Ad.c. lub 500 Vd.c. 4 wyjścia* dostępne dla alarmów i wskazania za pomocą LED. Przetworzenie dowolnej zmierzonej wartości na sygnał analogowy 0(4)...20 ma lub V. Zasilanie dodatkowe dla przetworników. Zastosowano 21 punktową linearyzację równań nieliniowych. Komunikacja Modbus/.* Pobór mocy 2,1...9,5 VA 2,1...5,5 W pomiar DC Funkcje wejść Wejście prądowe Wejście napięciowe Zmienne pomiarowe Wejście ± 500 V d.c V d.c. (maks.) Wejście ± 100 V d.c V d.c. (maks.) Wejście ± 5 A d.c A d.c. (maks.) Wejście ± 1 A d.c. 1,2...1,2 V d.c. (maks.) Zmienne Wyjścia Zasilanie Kod Woltomierz lub amperomierz ± V d.c. ± A d.c. 4 przekaźnikowe 1 analogowe V /d.c. M V DHB202 M V /d.c. M V DHB224 M B A GND V 0(4)...20 ma OC AL3 AL4 DHB202 DHB224 1 A 5 A 100 V 500 V 1 A 5 A 100 V 500 V 56

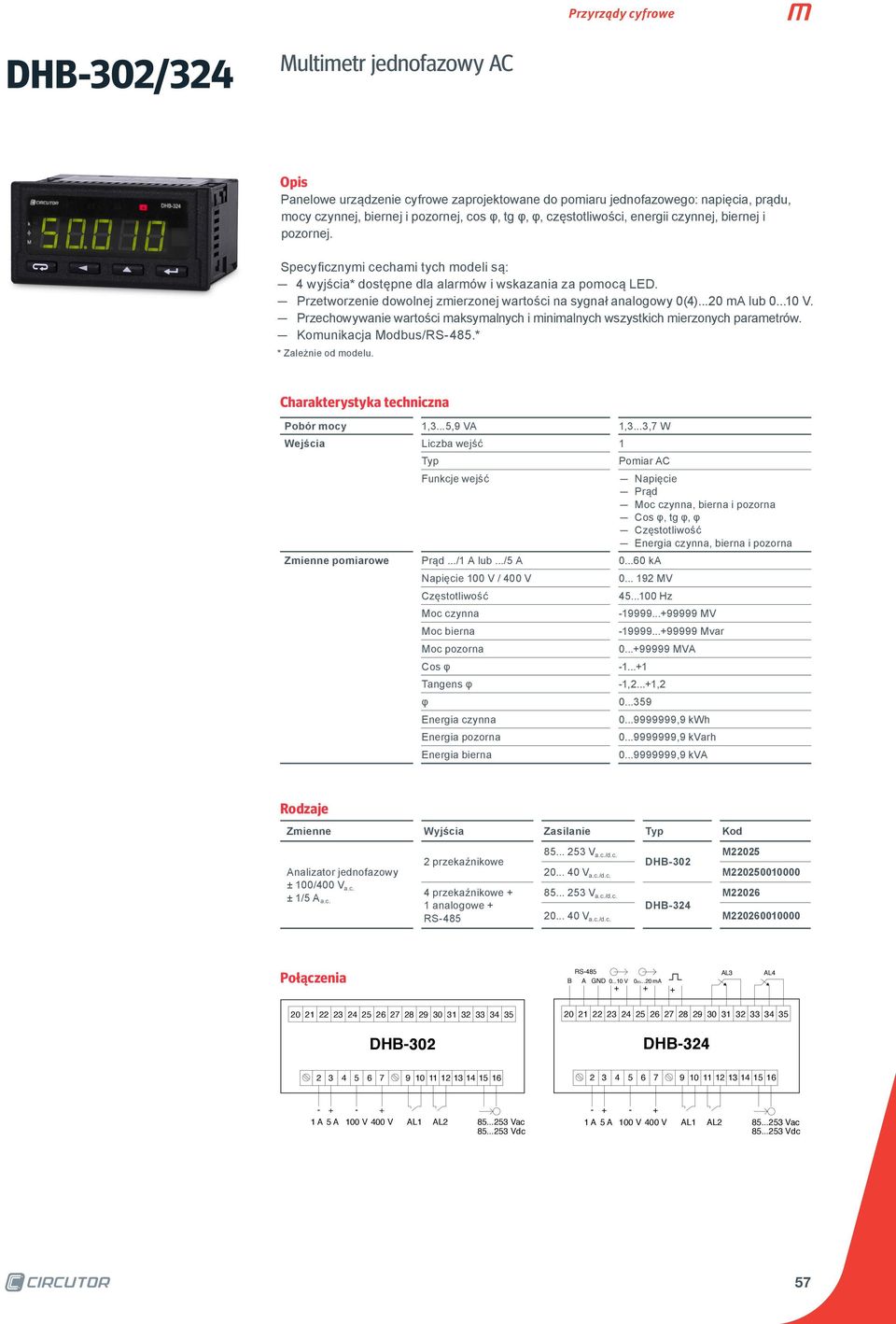

5 DHB302/324 Multimetr jednofazowy AC Panelowe urządzenie cyfrowe zaprojektowane do pomiaru jednofazowego: napięcia, prądu, mocy czynnej, biernej i pozornej, cos φ, tg φ, φ, częstotliwości, energii czynnej, biernej i pozornej. 4 wyjścia* dostępne dla alarmów i wskazania za pomocą LED. Przetworzenie dowolnej zmierzonej wartości na sygnał analogowy 0(4)...20 ma lub V. Komunikacja Modbus/.* Pobór mocy 1,3...5,9 VA 1,3...3,7 W Pomiar AC Funkcje wejść Napięcie Prąd Moc czynna, bierna i pozorna Cos φ, tg φ, φ Częstotliwość Energia czynna, bierna i pozorna Zmienne pomiarowe Prąd.../1 A lub.../5 A ka Napięcie 100 V / 400 V MV Częstotliwość Hz Moc czynna MV Moc bierna Mvar Moc pozorna MVA Cos φ Tangens φ 1,2...1,2 φ Energia czynna ,9 kwh Energia pozorna ,9 kvarh Energia bierna ,9 kva Zmienne Wyjścia Zasilanie Kod Analizator jednofazowy ± 100/400 V ± 1/5 A 4 przekaźnikowe 1 analogowe V /d.c. M22025 DHB V /d.c. M V /d.c. M22026 DHB V /d.c. M A GND B V 0(4)...20 ma AL3 AL4 DHB302 DHB324 1 A 5 A 100 V 400 V 1 A 5 A 100 V 400 V 57

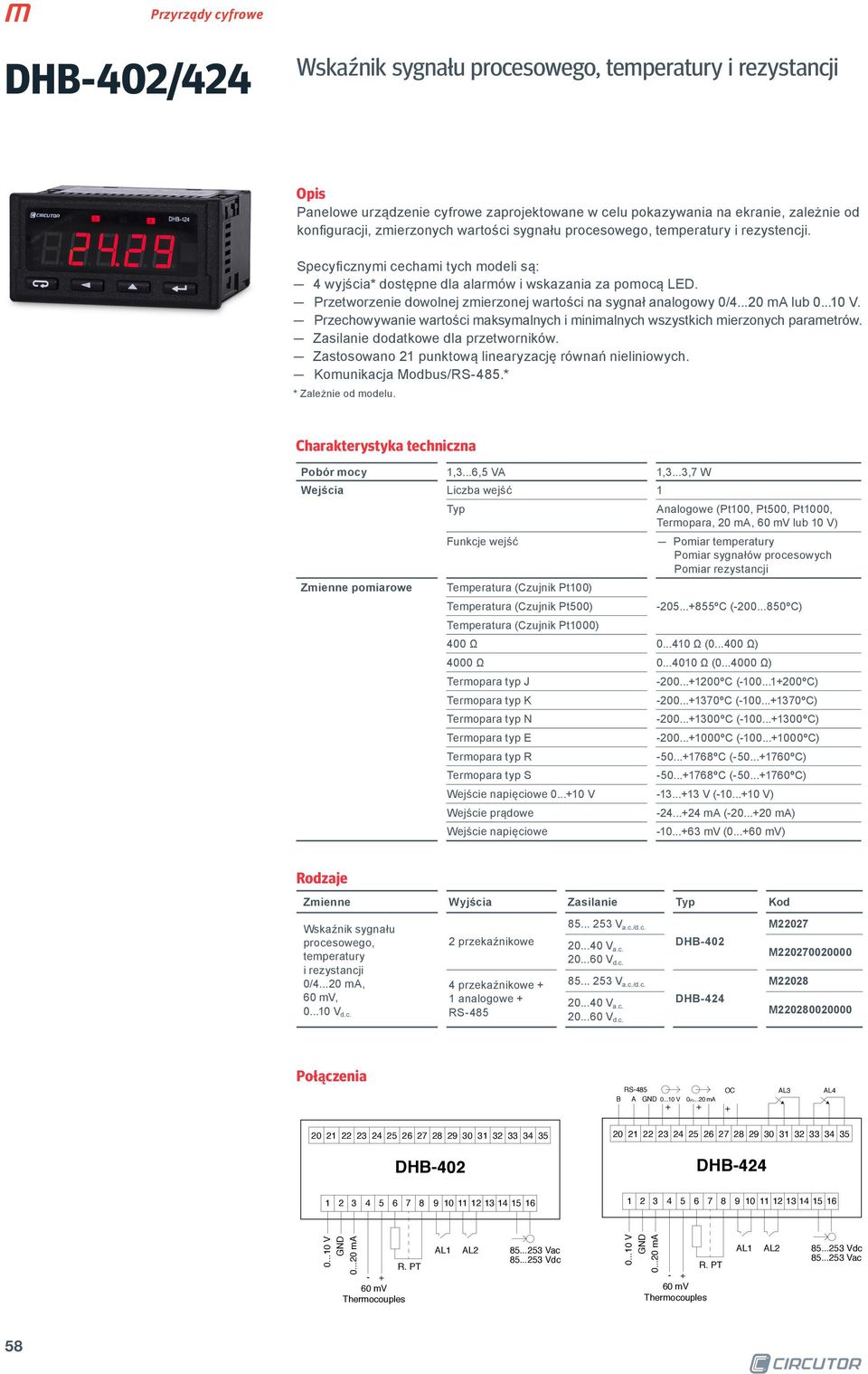

6 DHB402/424 Wskaźnik sygnału procesowego, temperatury i rezystancji Panelowe urządzenie cyfrowe zaprojektowane w celu pokazywania na ekranie, zależnie od konfiguracji, zmierzonych wartości sygnału procesowego, temperatury i rezystencji. 4 wyjścia* dostępne dla alarmów i wskazania za pomocą LED. Przetworzenie dowolnej zmierzonej wartości na sygnał analogowy 0/ ma lub V. Zasilanie dodatkowe dla przetworników. Zastosowano 21 punktową linearyzację równań nieliniowych. Komunikacja Modbus/.* Pobór mocy 1,3...6,5 VA 1,3...3,7 W Analogowe (Pt100, Pt500, Pt1000, Termopara, 20 ma, 60 mv lub 10 V) Funkcje wejść Pomiar temperatury Pomiar sygnałów procesowych Pomiar rezystancji Zmienne pomiarowe Temperatura (Czujnik Pt100) Temperatura (Czujnik Pt500) Temperatura (Czujnik Pt1000) 400 Ω ºC ( ºC) Ω ( Ω) 4000 Ω Ω ( Ω) Termopara typ J ºC ( ºC) Termopara typ K ºC ( ºC) Termopara typ N ºC ( ºC) Termopara typ E ºC ( ºC) Termopara typ R ºC ( ºC) Termopara typ S ºC ( ºC) Wejście napięciowe V V ( V) Wejście prądowe ma ( ma) Wejście napięciowe mv ( mv) Zmienne Wyjścia Zasilanie Kod Wskaźnik sygnału procesowego, temperatury i rezystancji 0/ ma, 60 mv, V d.c. 4 przekaźnikowe 1 analogowe V /d.c. M V DHB402 M V /d.c. M V DHB424 M OC B A GND V 0(4)...20 ma AL3 AL4 DHB402 DHB V GND ma R. PT 60 mv Thermocouples V GND ma R. PT 60 mv Thermocouples 58
