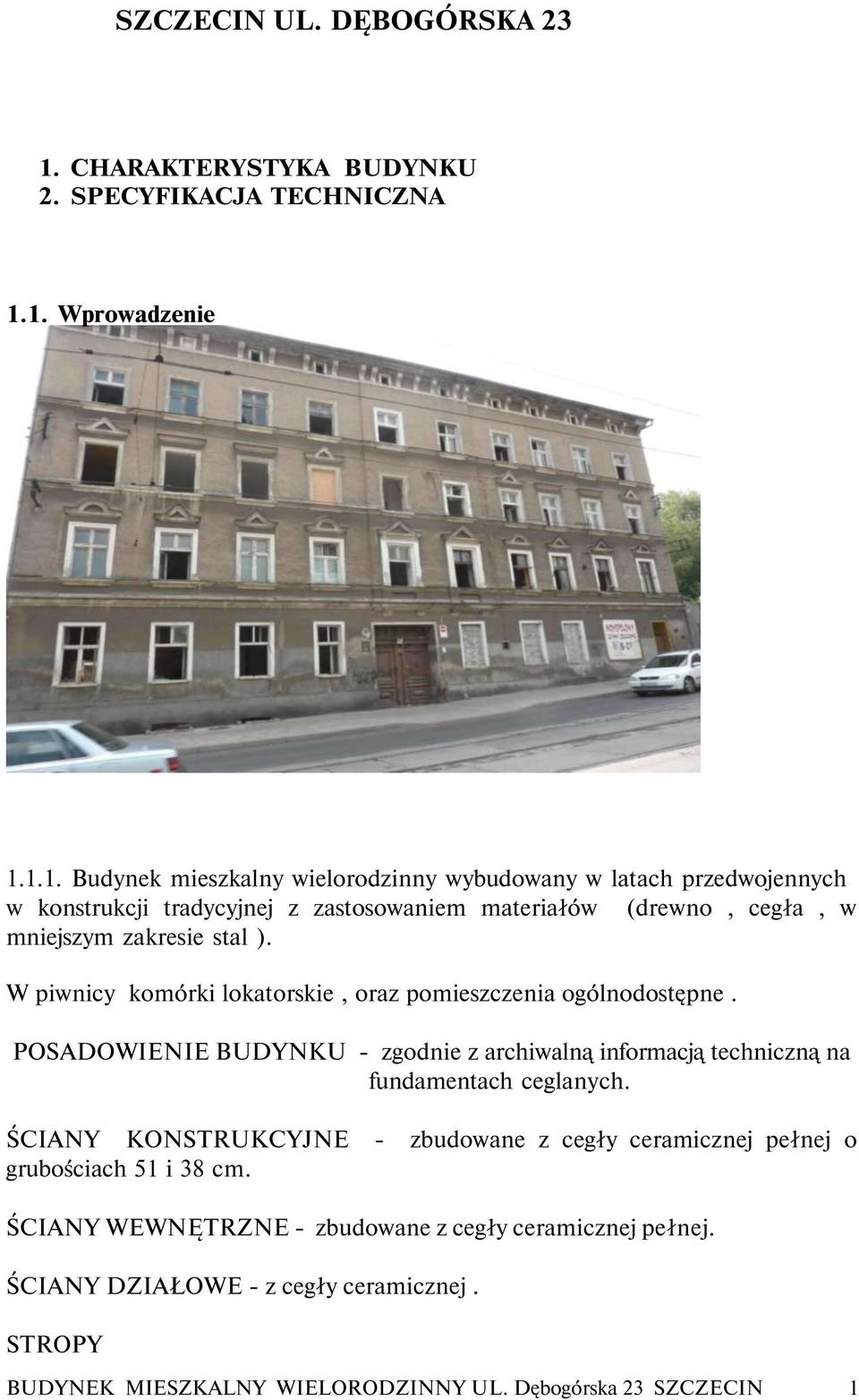

1 SZCZECIN UL. DĘBOGÓRSKA CHARAKTERYSTYKA BUDYNKU 2. SPECYFIKACJA TECHNICZNA 1.1. Wprowadzenie Budynek mieszkalny wielorodzinny wybudowany w latach przedwojennych w konstrukcji tradycyjnej z zastosowaniem materiałów (drewno, cegła, w mniejszym zakresie stal ). W piwnicy komórki lokatorskie, oraz pomieszczenia ogólnodostępne. POSADOWIENIE BUDYNKU - zgodnie z archiwalną informacją techniczną na fundamentach ceglanych. ŚCIANY KONSTRUKCYJNE - zbudowane z cegły ceramicznej pełnej o grubościach 51 i 38 cm. ŚCIANY WEWNĘTRZNE - zbudowane z cegły ceramicznej pełnej. ŚCIANY DZIAŁOWE - z cegły ceramicznej. STROPY BUDYNEK MIESZKALNY WIELORODZINNY UL. Dębogórska 23 SZCZECIN 1

1. Wprowadzenie 1.1.1. Budynek mieszkalny wielorodzinny wybudowany w latach przedwojennych w konstrukcji tradycyjnej z zastosowaniem materiałów (drewno, cegła, w mniejszym zakresie stal ).

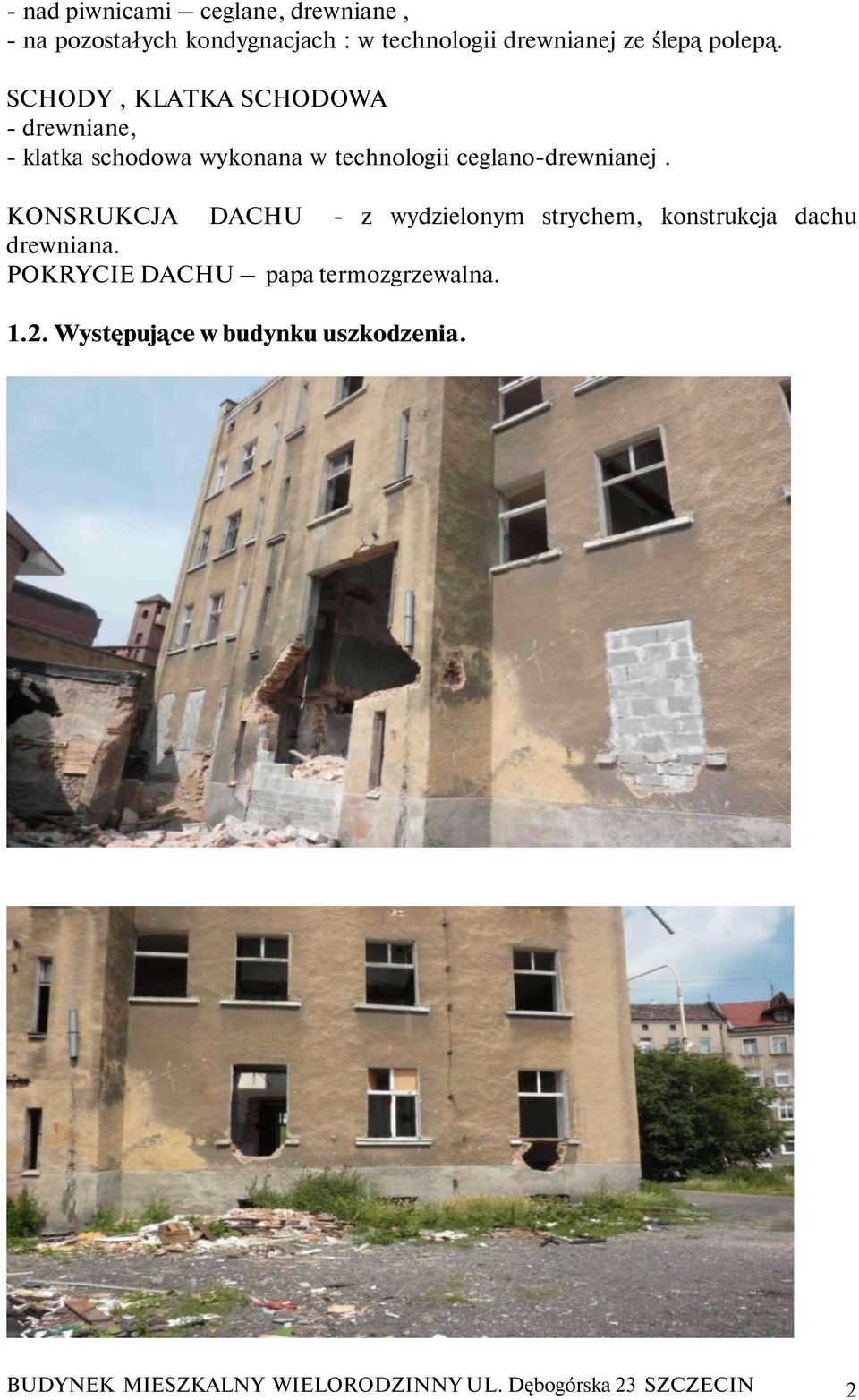

2 - nad piwnicami ceglane, drewniane, - na pozostałych kondygnacjach : w technologii drewnianej ze ślepą polepą. SCHODY, KLATKA SCHODOWA - drewniane, - klatka schodowa wykonana w technologii ceglano-drewnianej. KONSRUKCJA DACHU - z wydzielonym strychem, konstrukcja dachu drewniana. POKRYCIE DACHU papa termozgrzewalna Występujące w budynku uszkodzenia. BUDYNEK MIESZKALNY WIELORODZINNY UL. Dębogórska 23 SZCZECIN 2

KONSRUKCJA DACHU - z wydzielonym strychem, konstrukcja dachu drewniana.

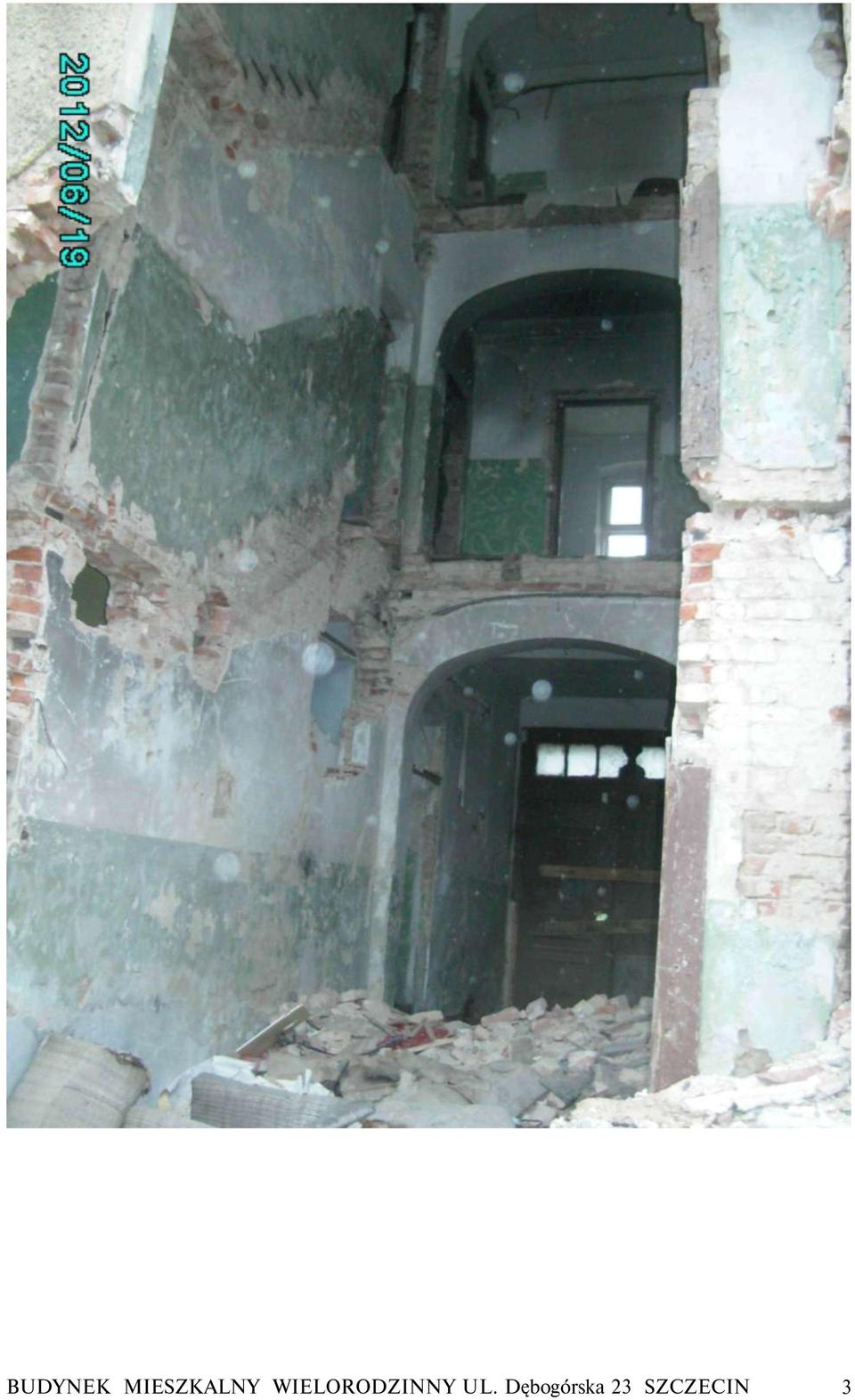

3 BUDYNEK MIESZKALNY WIELORODZINNY UL. Dębogórska 23 SZCZECIN 3

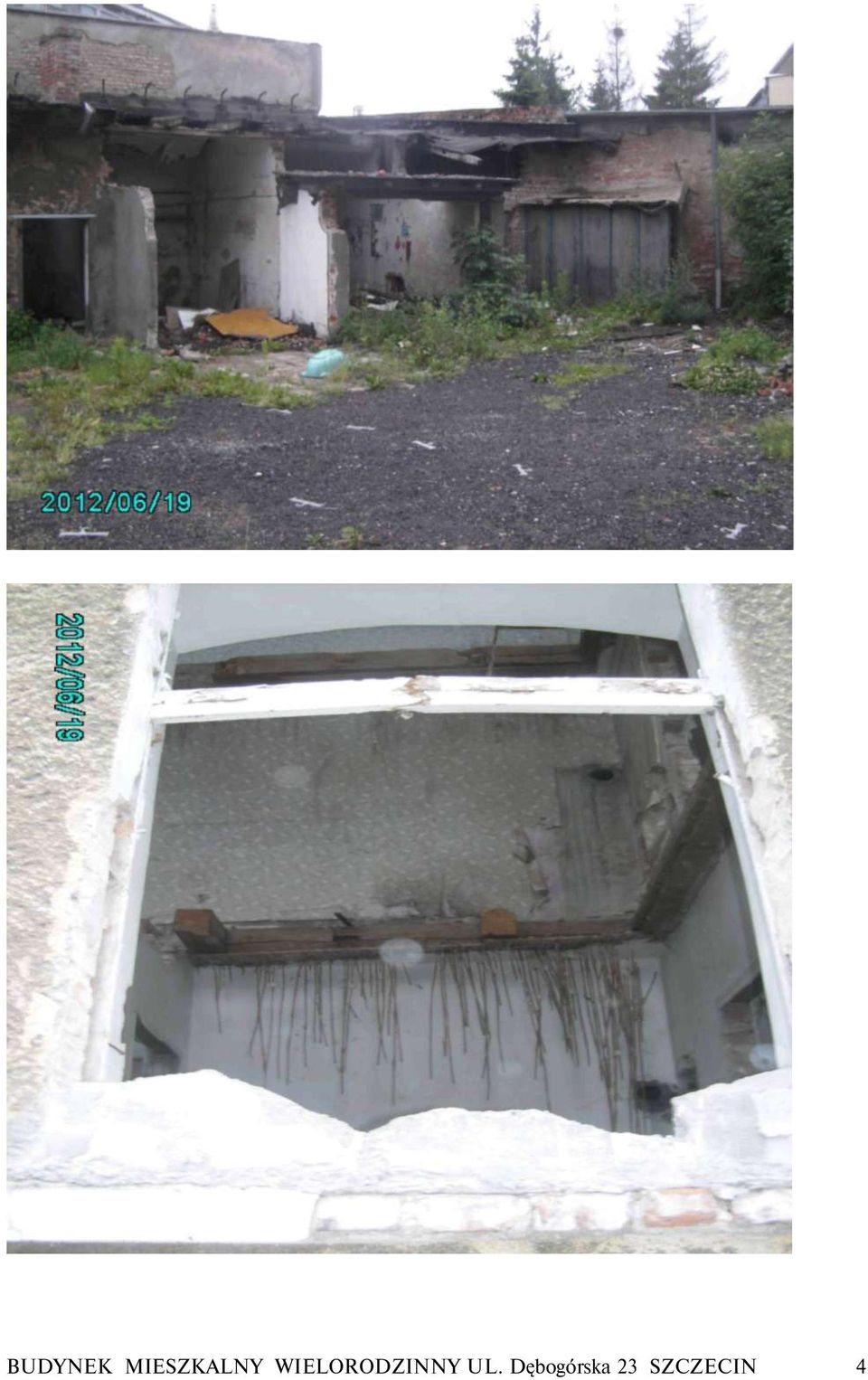

4 BUDYNEK MIESZKALNY WIELORODZINNY UL. Dębogórska 23 SZCZECIN 4

5 2. SPECYFIKACJA TECHNICZNA 1. Analiza i oceny 1.1. Ogólna ocena stanu technicznego budynku Budynek mieszkalny wielorodzinny przy ul. Dębogórskiej w Szczecinie przeznaczony został do rozbiórki. Mieszkańców wykwaterowano. Pozostawiona konstrukcja a w szczególności część od strony podwórza została uszkodzona w wyniku kradzieży drewna konstrukcyjnego ( prawdopodobnie na opał). Uszkodzono wycięto belki stropowe nad piwnicami, parterem, I i II piętrem. Całkowicie zdemontowano biegi klatki schodowej (od piwnic do poziomu strychu). Zdemontowano większość konstrukcji dachowej (w większości) krokwi również w części od strony podwórza. Zdemontowano konstrukcję drewnianą stropów między kondygnacyjnych. Zdewastowane budynki gospodarcze w stanie zgruzowania. Ze względów technicznych i ekonomicznych roboty rozbiórkowe należy realizować od strony podwórza budynku. 2. Planowany zakres robót 2.1 Zakres robót obejmuje całkowitą rozbiórkę obiektu w ośmiu etapach : etap I - rozbiórka pokrycia dachowego,konstrukcji dachu budynku do poziomu stropu, realizowana sposobem ręcznym, rozbiórka kominów, etap II - wykucie ościeżnic okiennych i drzwiowych, etap III - rozbiórka stropu o konstrukcji drewnianej nad II piętrem, etap IV - rozbiórka ścian działowych i nośnych z cegły II piętra, etap V - rozbiórka stropu nad I piętrem, etap VI - rozbiórka ścian I piętra, etap VII - rozbiórka stropu nad parterem, etap VIII - rozbiórka ścian parteru, etap IX - rozebranie stropu ceramicznego z belkami stalowymi Kleina, etap X - rozbiórka posadzki, ścian fundamentowych, fundamentów budynku mieszkalnego sposobem ręczno-mechanicznym. etap XI - rozbiórka komórek lokatorskich wraz z budynkiem pralni etap XII - uporządkowanie terenu po robotach rozbiórkowych 2.2 Kolejność technologiczna rozbiórki budynku BUDYNEK MIESZKALNY WIELORODZINNY UL. Dębogórska 23 SZCZECIN 5

Uszkodzono wycięto belki stropowe nad piwnicami, parterem, I i II piętrem. Całkowicie zdemontowano biegi klatki schodowej (od piwnic do poziomu strychu).

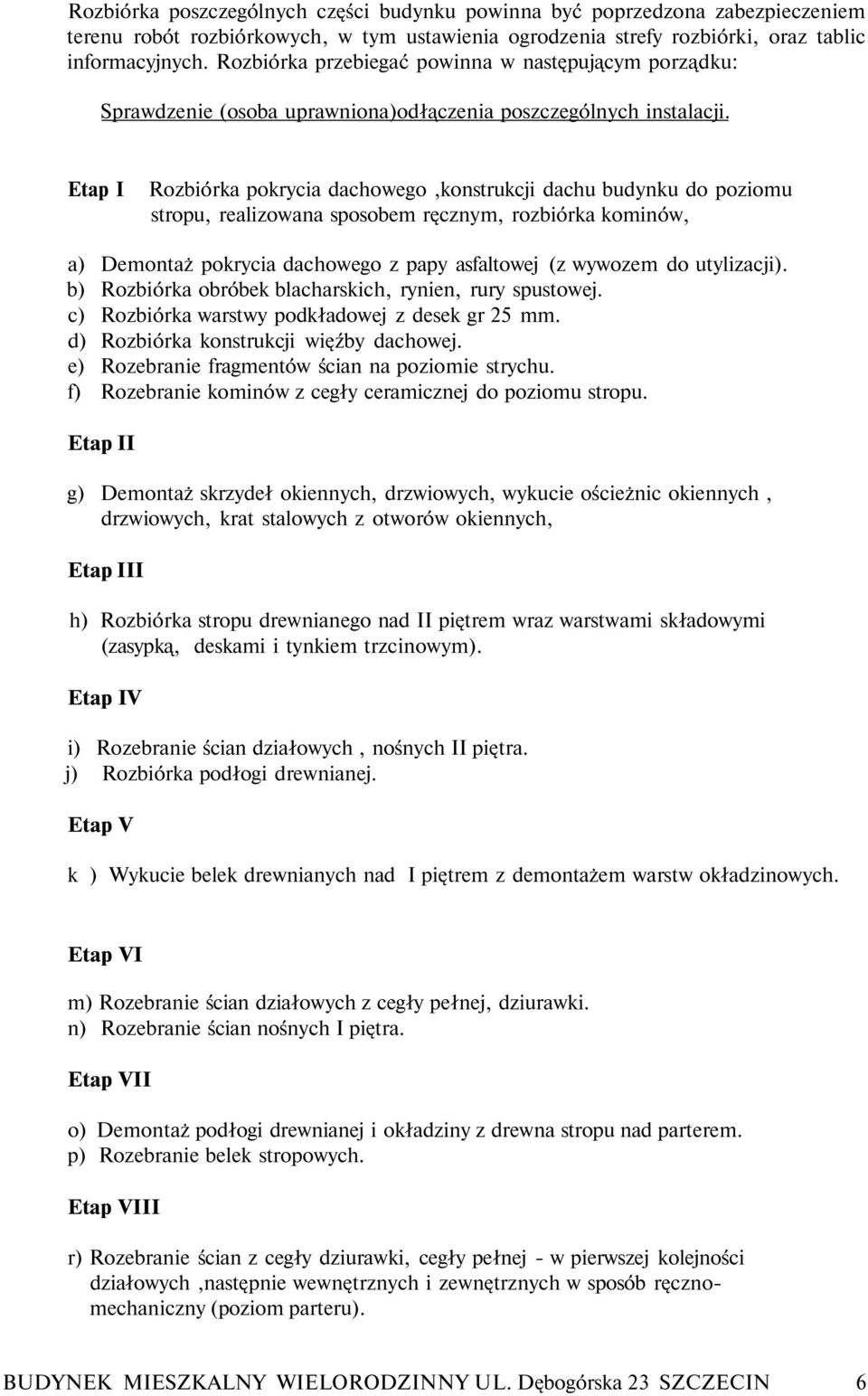

6 Rozbiórka poszczególnych części budynku powinna być poprzedzona zabezpieczeniem terenu robót rozbiórkowych, w tym ustawienia ogrodzenia strefy rozbiórki, oraz tablic informacyjnych. Rozbiórka przebiegać powinna w następującym porządku: Sprawdzenie (osoba uprawniona)odłączenia poszczególnych instalacji. Etap I Rozbiórka pokrycia dachowego,konstrukcji dachu budynku do poziomu stropu, realizowana sposobem ręcznym, rozbiórka kominów, a) Demontaż pokrycia dachowego z papy asfaltowej (z wywozem do utylizacji). b) Rozbiórka obróbek blacharskich, rynien, rury spustowej. c) Rozbiórka warstwy podkładowej z desek gr 25 mm. d) Rozbiórka konstrukcji więźby dachowej. e) Rozebranie fragmentów ścian na poziomie strychu. f) Rozebranie kominów z cegły ceramicznej do poziomu stropu. Etap II g) Demontaż skrzydeł okiennych, drzwiowych, wykucie ościeżnic okiennych, drzwiowych, krat stalowych z otworów okiennych, Etap III h) Rozbiórka stropu drewnianego nad II piętrem wraz warstwami składowymi (zasypką, deskami i tynkiem trzcinowym). Etap IV i) Rozebranie ścian działowych, nośnych II piętra. j) Rozbiórka podłogi drewnianej. Etap V k ) Wykucie belek drewnianych nad I piętrem z demontażem warstw okładzinowych. Etap VI m) Rozebranie ścian działowych z cegły pełnej, dziurawki. n) Rozebranie ścian nośnych I piętra. Etap VII o) Demontaż podłogi drewnianej i okładziny z drewna stropu nad parterem. p) Rozebranie belek stropowych. Etap VIII r) Rozebranie ścian z cegły dziurawki, cegły pełnej - w pierwszej kolejności działowych,następnie wewnętrznych i zewnętrznych w sposób ręcznomechaniczny (poziom parteru). BUDYNEK MIESZKALNY WIELORODZINNY UL. Dębogórska 23 SZCZECIN 6

Etap I Rozbiórka pokrycia dachowego,konstrukcji dachu budynku do poziomu stropu, realizowana sposobem ręcznym, rozbiórka kominów, a) Demontaż pokrycia dachowego z papy asfaltowej (z wywozem do

7 Etap IX s) Rozebranie stropu ceramicznego z belkami stalowymi sposobem ręcznomechanicznym ze zwróceniem szczególnej ostrożności przy demontażu belek stalowych (niebezpieczeństwo zawalenia odcinków sklepienia ceglanego). Etap X t) Rozebranie ścian fundamentowych, posadzki fundamentów budynku mieszkalnego sposobem ręczno mechanicznym. u) Transport gruzu i zasypanie powstałych wykopów gruntem mineralnym. Etap XI w) Rozbiórka mechaniczna konstrukcji komórek lokatorskich wraz z rozbiórką budynku pralni na posesji przy ul. Dębogórska 23 Etap XII z) Uporządkowanie terenu prowadzenia robót rozbiórkowych. 3. Należy zapewnić bezpieczeństwo ludzi i mienia 1.Wykonawca przed przystąpieniem do wykonania robót rozbiórkowych jest obowiązany opracować instrukcję bezpiecznego wykonania i zaznajomić pracowników w zakresie wykonywanych robót. 2.Teren na którym prowadzone będą roboty rozbiórkowe należy oznakować tablicami ostrzegawczymi. 3.Strefę niebezpieczną należy ogrodzić i oznakować w sposób uniemożliwiający dostęp osobom postronnym. 4.Strefa niebezpieczna, o której mowa w pkt 3 w swym najmniejszym wymiarze liniowym od płaszczyzny obiektu budowlanego, nie może wynosić mniej niż 10m. 5.Pracownicy przebywający na stanowiskach pracy, znajdujących się na wysokości, co najmniej 1m od poziomu podłogi lub ziemi, powinni być zabezpieczeni przed upadkiem z wysokości poprzez wykonanie balustrady z deski krawężnicowej o wysokości 0,15 m i poręczy ochronnej umieszczonej na wysokości 1,1m. Wolną przestrzeń pomiędzy deską krawężnicową a poręczą należy wypełnić w sposób zabezpieczający pracowników przed upadkiem z wysokości. Alternatywnym rozwiązaniem jest zabezpieczenie będące w instrukcji użytkowania określonego systemu rusztowań. 6.Rusztowania i ruchome podesty robocze powinny być wykonane zgodnie z dokumentacją producenta albo projektem indywidualnym sporządzonym przez Wykonawcę. 7.Montaż rusztowań, ich eksploatacja i demontaż powinny być wykonane zgodnie z instrukcją producenta albo projektem indywidualnym sporządzonym przez Wykonawcę. 8. Pracownicy zatrudnieni przy montażu i demontażu rusztowań oraz monterzy BUDYNEK MIESZKALNY WIELORODZINNY UL. Dębogórska 23 SZCZECIN 7

u) Transport gruzu i zasypanie powstałych wykopów gruntem mineralnym. Etap XI w) Rozbiórka mechaniczna konstrukcji komórek lokatorskich wraz z rozbiórką budynku pralni na posesji przy ul.

8 ruchomych podestów roboczych powinni posiadać stosowne wymagane uprawnienia wraz z dopuszczeniem do pracy na wysokości. 9. Użytkowanie rusztowania jest dopuszczalne po dokonaniu jego odbioru przez kierownika rozbiórki lub uprawnioną osobę. 10. Rusztowania i ruchome podesty robocze powinny być wykorzystywane zgodnie z przeznaczeniem. 11. Pracownicy dokonujący montażu i demontażu rusztowań są obowiązani do stosowania urządzeń zabezpieczających przed upadkiem z wysokości. 12.Prowadzenie robót rozbiórkowych, jeżeli zachodzi możliwość przewrócenia części konstrukcji obiektu przez wiatr, jest zabronione. 13. Roboty należy wstrzymać w przypadku, gdy prędkość wiatru przekracza 10 m/s. 14. W czasie prowadzenia robót rozbiórkowych przebywanie ludzi na niżej położonych kondygnacjach jest zabronione. 4. P o d s u m o w a n i e 1.Budynek mieszkalny wielorodzinny przy ul. Dębogórska 23 w Szczecinie wraz z budynkami gospodarczymi przeznaczony do rozbiórki przeznaczony jest do rozbiórki. BUDYNEK MIESZKALNY WIELORODZINNY UL. Dębogórska 23 SZCZECIN 8

Rusztowania i ruchome podesty robocze powinny być wykorzystywane zgodnie z przeznaczeniem. 11.
