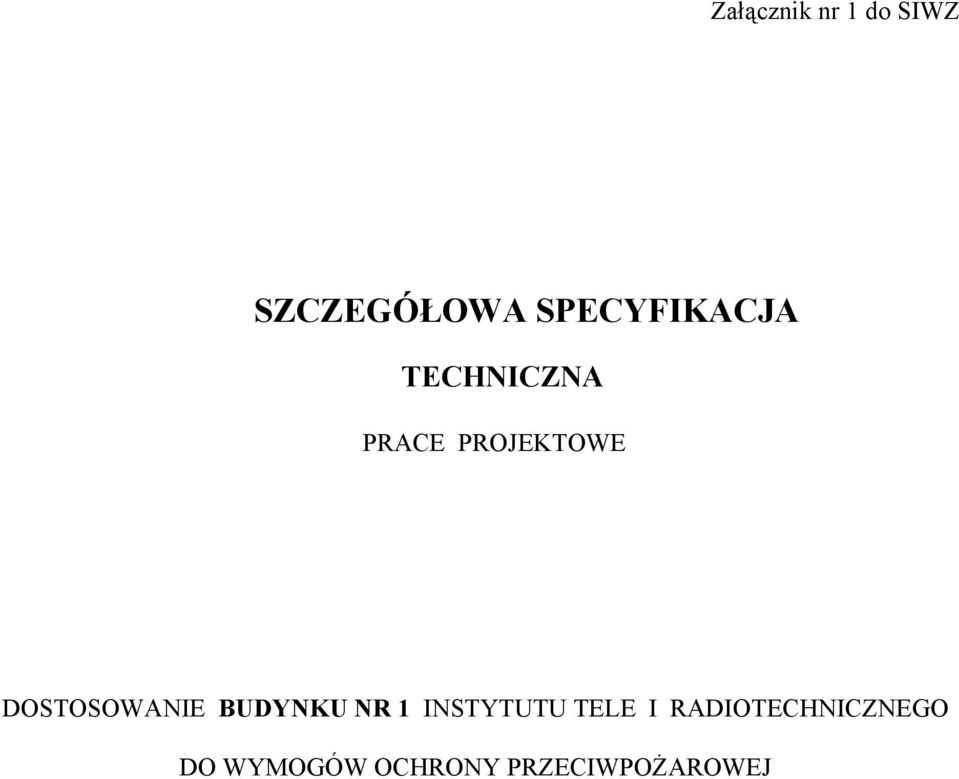

1 Załącznik nr 1 do SIWZ SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA PRACE PROJEKTOWE DOSTOSOWANIE BUDYNKU NR 1 INSTYTUTU TELE I RADIOTECHNICZNEGO DO WYMOGÓW OCHRONY PRZECIWPOŻAROWEJ

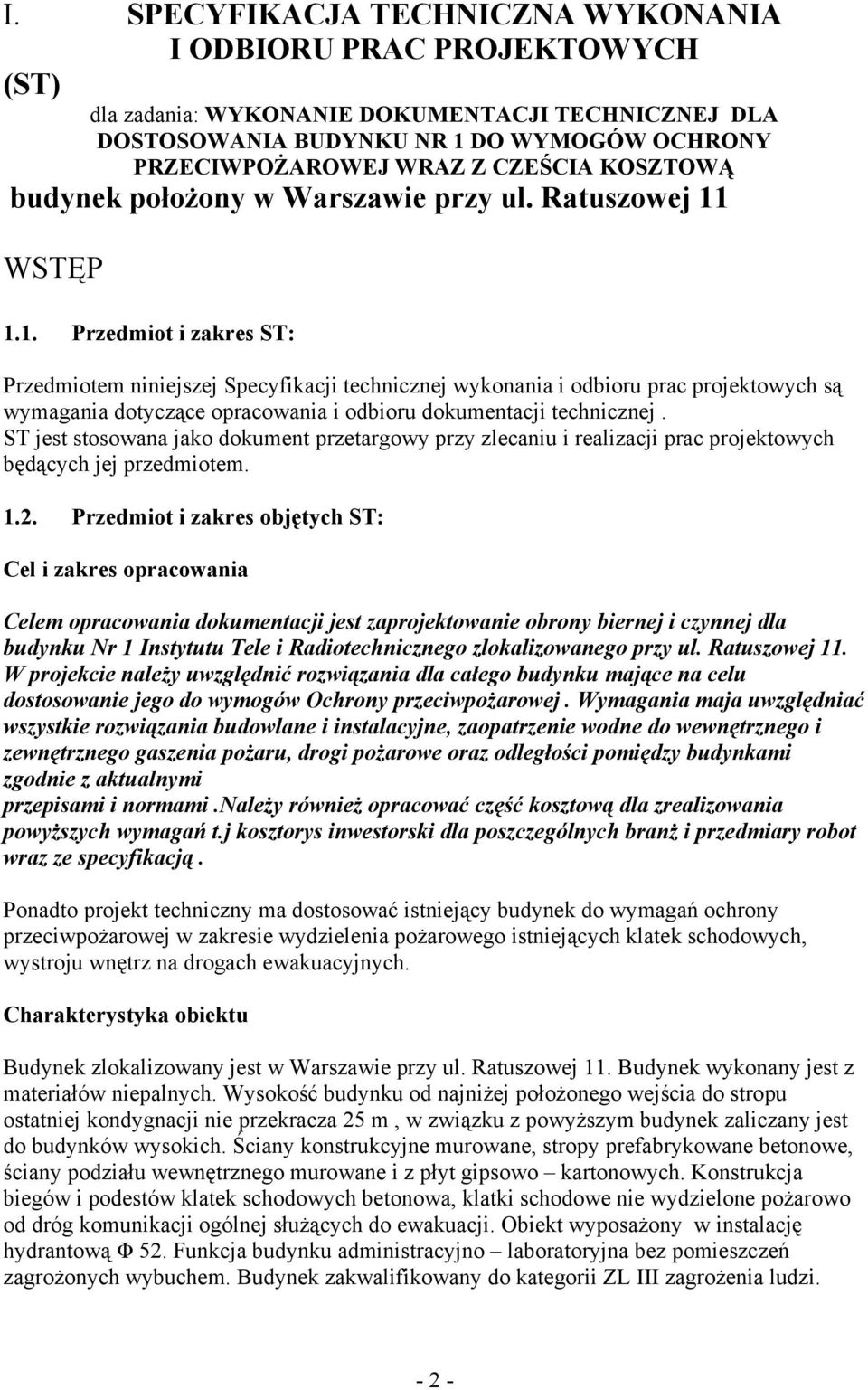

2 I. SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU PRAC PROJEKTOWYCH (ST) dla zadania: WYKONANIE DOKUMENTACJI TECHNICZNEJ DLA DOSTOSOWANIA BUDYNKU NR 1 DO WYMOGÓW OCHRONY PRZECIWPOŻAROWEJ WRAZ Z CZEŚCIA KOSZTOWĄ budynek położony w Warszawie przy ul. Ratuszowej 11 WSTĘP 1.1. Przedmiot i zakres ST: Przedmiotem niniejszej Specyfikacji technicznej wykonania i odbioru prac projektowych są wymagania dotyczące opracowania i odbioru dokumentacji technicznej. ST jest stosowana jako dokument przetargowy przy zlecaniu i realizacji prac projektowych będących jej przedmiotem Przedmiot i zakres objętych ST: Cel i zakres opracowania Celem opracowania dokumentacji jest zaprojektowanie obrony biernej i czynnej dla budynku Nr 1 Instytutu Tele i Radiotechnicznego zlokalizowanego przy ul. Ratuszowej 11. W projekcie należy uwzględnić rozwiązania dla całego budynku mające na celu dostosowanie jego do wymogów Ochrony przeciwpożarowej. Wymagania maja uwzględniać wszystkie rozwiązania budowlane i instalacyjne, zaopatrzenie wodne do wewnętrznego i zewnętrznego gaszenia pożaru, drogi pożarowe oraz odległości pomiędzy budynkami zgodnie z aktualnymi przepisami i normami.należy również opracować część kosztową dla zrealizowania powyższych wymagań t.j kosztorys inwestorski dla poszczególnych branż i przedmiary robot wraz ze specyfikacją. Ponadto projekt techniczny ma dostosować istniejący budynek do wymagań ochrony przeciwpożarowej w zakresie wydzielenia pożarowego istniejących klatek schodowych, wystroju wnętrz na drogach ewakuacyjnych. Charakterystyka obiektu Budynek zlokalizowany jest w Warszawie przy ul. Ratuszowej 11. Budynek wykonany jest z materiałów niepalnych. Wysokość budynku od najniżej położonego wejścia do stropu ostatniej kondygnacji nie przekracza 25 m, w związku z powyższym budynek zaliczany jest do budynków wysokich. Ściany konstrukcyjne murowane, stropy prefabrykowane betonowe, ściany podziału wewnętrznego murowane i z płyt gipsowo kartonowych. Konstrukcja biegów i podestów klatek schodowych betonowa, klatki schodowe nie wydzielone pożarowo od dróg komunikacji ogólnej służących do ewakuacji. Obiekt wyposażony w instalację hydrantową Φ 52. Funkcja budynku administracyjno laboratoryjna bez pomieszczeń zagrożonych wybuchem. Budynek zakwalifikowany do kategorii ZL III zagrożenia ludzi

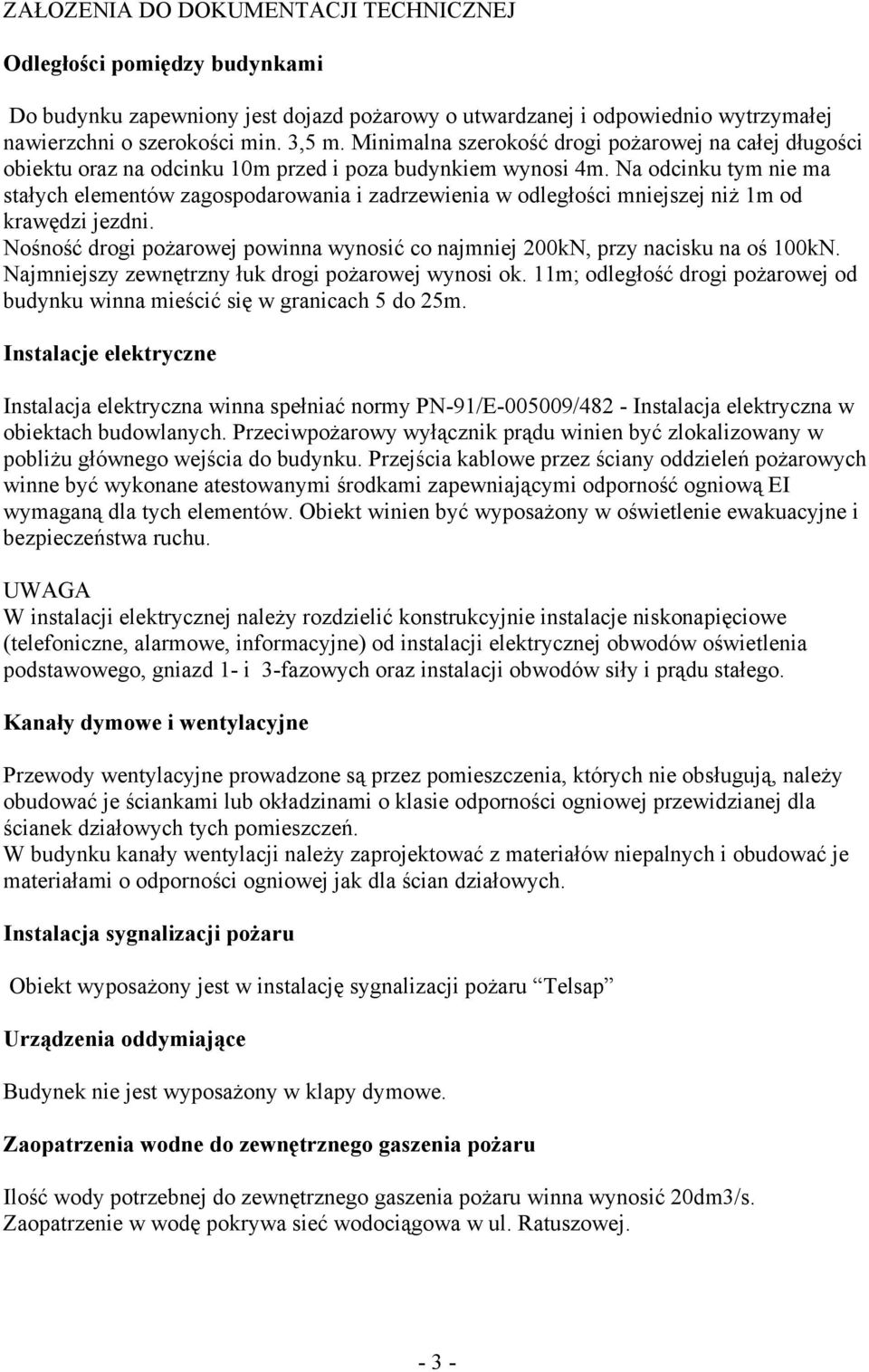

3 ZAŁOZENIA DO DOKUMENTACJI TECHNICZNEJ Odległości pomiędzy budynkami Do budynku zapewniony jest dojazd pożarowy o utwardzanej i odpowiednio wytrzymałej nawierzchni o szerokości min. 3,5 m. Minimalna szerokość drogi pożarowej na całej długości obiektu oraz na odcinku 10m przed i poza budynkiem wynosi 4m. Na odcinku tym nie ma stałych elementów zagospodarowania i zadrzewienia w odległości mniejszej niż 1m od krawędzi jezdni. Nośność drogi pożarowej powinna wynosić co najmniej 200kN, przy nacisku na oś 100kN. Najmniejszy zewnętrzny łuk drogi pożarowej wynosi ok. 11m; odległość drogi pożarowej od budynku winna mieścić się w granicach 5 do 25m. Instalacje elektryczne Instalacja elektryczna winna spełniać normy PN-91/E /482 - Instalacja elektryczna w obiektach budowlanych. Przeciwpożarowy wyłącznik prądu winien być zlokalizowany w pobliżu głównego wejścia do budynku. Przejścia kablowe przez ściany oddzieleń pożarowych winne być wykonane atestowanymi środkami zapewniającymi odporność ogniową EI wymaganą dla tych elementów. Obiekt winien być wyposażony w oświetlenie ewakuacyjne i bezpieczeństwa ruchu. UWAGA W instalacji elektrycznej należy rozdzielić konstrukcyjnie instalacje niskonapięciowe (telefoniczne, alarmowe, informacyjne) od instalacji elektrycznej obwodów oświetlenia podstawowego, gniazd 1- i 3-fazowych oraz instalacji obwodów siły i prądu stałego. Kanały dymowe i wentylacyjne Przewody wentylacyjne prowadzone są przez pomieszczenia, których nie obsługują, należy obudować je ściankami lub okładzinami o klasie odporności ogniowej przewidzianej dla ścianek działowych tych pomieszczeń. W budynku kanały wentylacji należy zaprojektować z materiałów niepalnych i obudować je materiałami o odporności ogniowej jak dla ścian działowych. Instalacja sygnalizacji pożaru Obiekt wyposażony jest w instalację sygnalizacji pożaru Telsap Urządzenia oddymiające Budynek nie jest wyposażony w klapy dymowe. Zaopatrzenia wodne do zewnętrznego gaszenia pożaru Ilość wody potrzebnej do zewnętrznego gaszenia pożaru winna wynosić 20dm3/s. Zaopatrzenie w wodę pokrywa sieć wodociągowa w ul. Ratuszowej

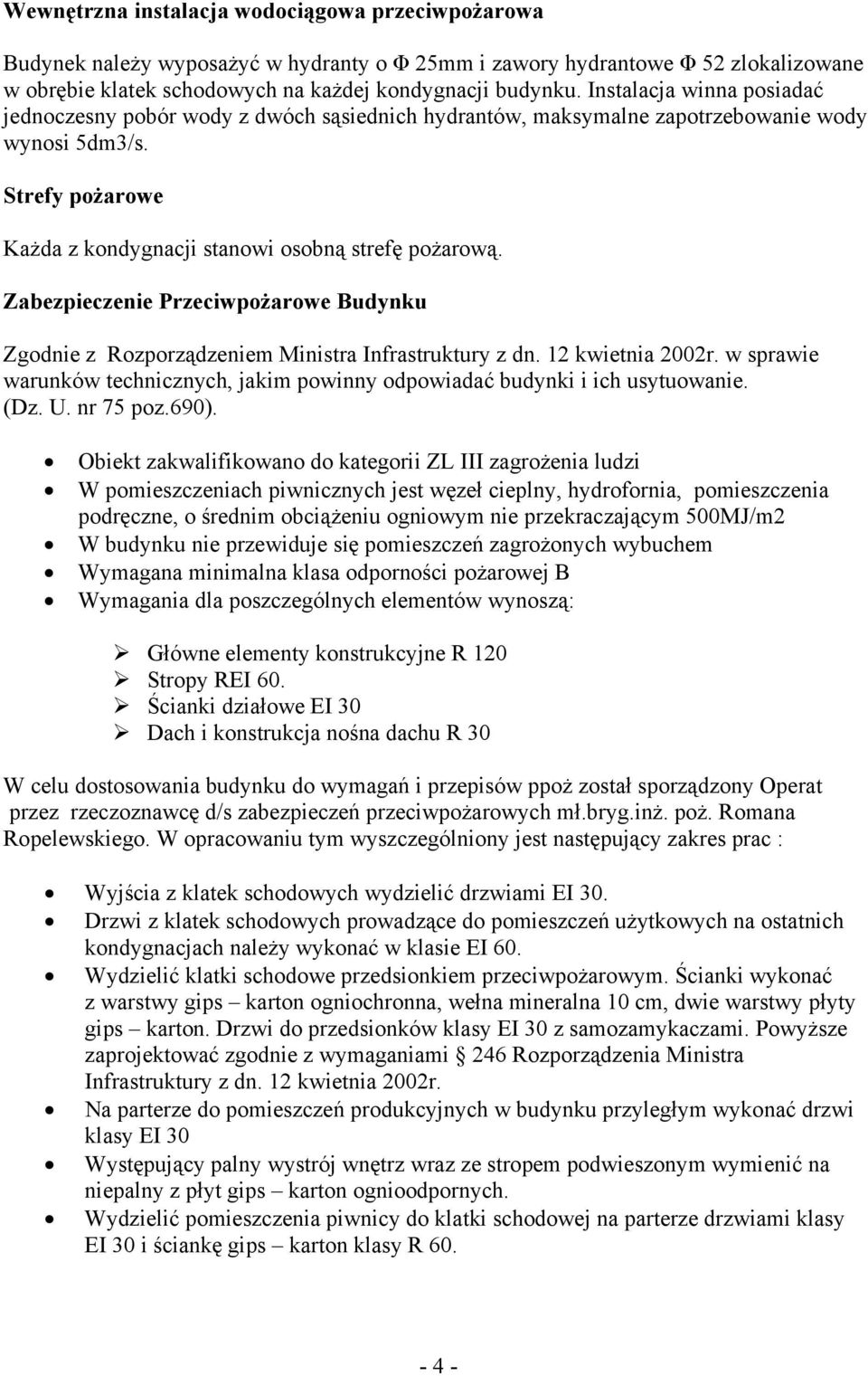

4 Wewnętrzna instalacja wodociągowa przeciwpożarowa Budynek należy wyposażyć w hydranty o Φ 25mm i zawory hydrantowe Φ 52 zlokalizowane w obrębie klatek schodowych na każdej kondygnacji budynku. Instalacja winna posiadać jednoczesny pobór wody z dwóch sąsiednich hydrantów, maksymalne zapotrzebowanie wody wynosi 5dm3/s. Strefy pożarowe Każda z kondygnacji stanowi osobną strefę pożarową. Zabezpieczenie Przeciwpożarowe Budynku Zgodnie z Rozporządzeniem Ministra Infrastruktury z dn. 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. nr 75 poz.690). Obiekt zakwalifikowano do kategorii ZL III zagrożenia ludzi W pomieszczeniach piwnicznych jest węzeł cieplny, hydrofornia, pomieszczenia podręczne, o średnim obciążeniu ogniowym nie przekraczającym 500MJ/m2 W budynku nie przewiduje się pomieszczeń zagrożonych wybuchem Wymagana minimalna klasa odporności pożarowej B Wymagania dla poszczególnych elementów wynoszą: Główne elementy konstrukcyjne R 120 Stropy REI 60. Ścianki działowe EI 30 Dach i konstrukcja nośna dachu R 30 W celu dostosowania budynku do wymagań i przepisów ppoż został sporządzony Operat przez rzeczoznawcę d/s zabezpieczeń przeciwpożarowych mł.bryg.inż. poż. Romana Ropelewskiego. W opracowaniu tym wyszczególniony jest następujący zakres prac : Wyjścia z klatek schodowych wydzielić drzwiami EI 30. Drzwi z klatek schodowych prowadzące do pomieszczeń użytkowych na ostatnich kondygnacjach należy wykonać w klasie EI 60. Wydzielić klatki schodowe przedsionkiem przeciwpożarowym. Ścianki wykonać z warstwy gips karton ogniochronna, wełna mineralna 10 cm, dwie warstwy płyty gips karton. Drzwi do przedsionków klasy EI 30 z samozamykaczami. Powyższe zaprojektować zgodnie z wymaganiami 246 Rozporządzenia Ministra Infrastruktury z dn. 12 kwietnia 2002r. Na parterze do pomieszczeń produkcyjnych w budynku przyległym wykonać drzwi klasy EI 30 Występujący palny wystrój wnętrz wraz ze stropem podwieszonym wymienić na niepalny z płyt gips karton ognioodpornych. Wydzielić pomieszczenia piwnicy do klatki schodowej na parterze drzwiami klasy EI 30 i ściankę gips karton klasy R

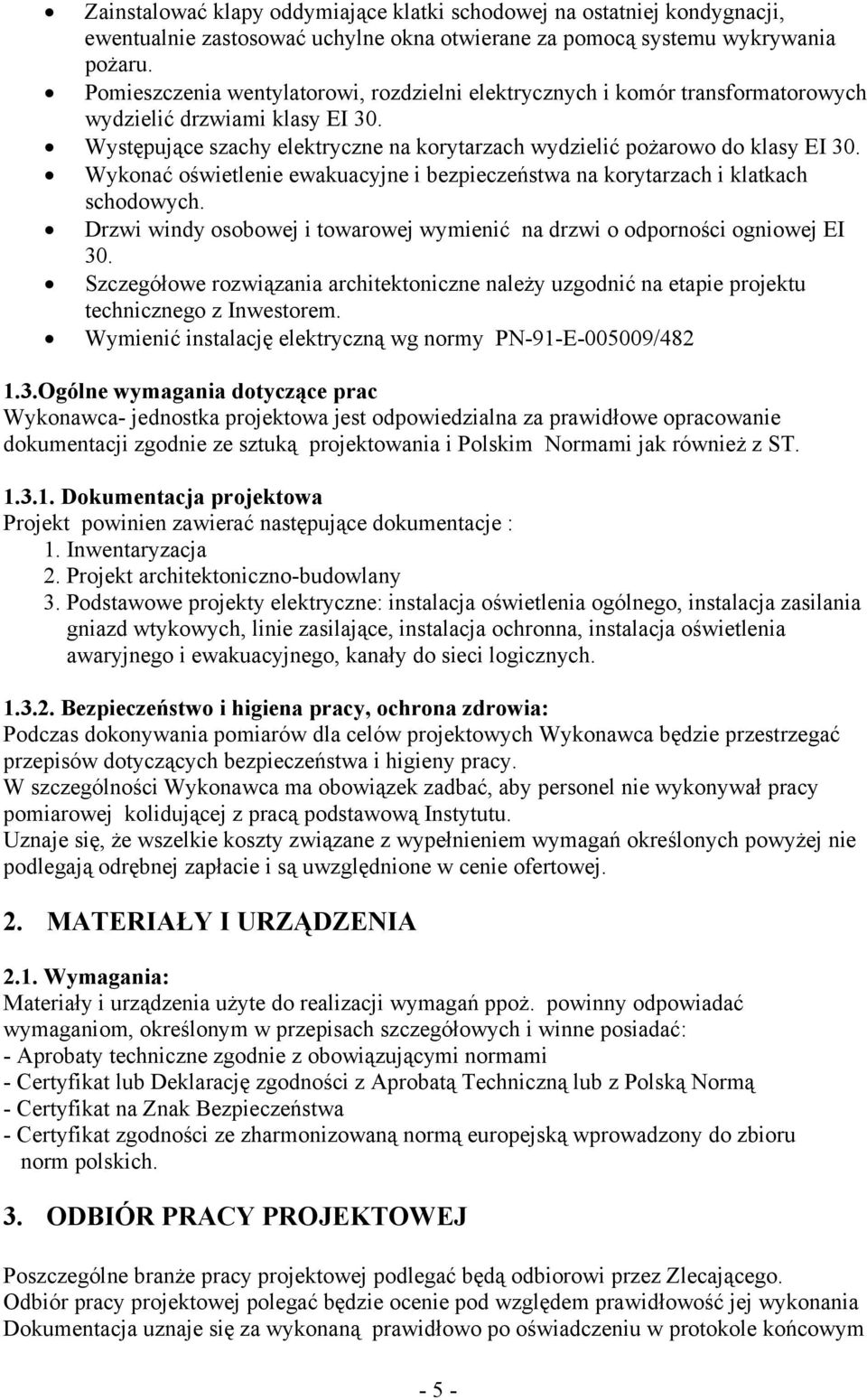

5 Zainstalować klapy oddymiające klatki schodowej na ostatniej kondygnacji, ewentualnie zastosować uchylne okna otwierane za pomocą systemu wykrywania pożaru. Pomieszczenia wentylatorowi, rozdzielni elektrycznych i komór transformatorowych wydzielić drzwiami klasy EI 30. Występujące szachy elektryczne na korytarzach wydzielić pożarowo do klasy EI 30. Wykonać oświetlenie ewakuacyjne i bezpieczeństwa na korytarzach i klatkach schodowych. Drzwi windy osobowej i towarowej wymienić na drzwi o odporności ogniowej EI 30. Szczegółowe rozwiązania architektoniczne należy uzgodnić na etapie projektu technicznego z Inwestorem. Wymienić instalację elektryczną wg normy PN-91-E / Ogólne wymagania dotyczące prac Wykonawca- jednostka projektowa jest odpowiedzialna za prawidłowe opracowanie dokumentacji zgodnie ze sztuką projektowania i Polskim Normami jak również z ST Dokumentacja projektowa Projekt powinien zawierać następujące dokumentacje : 1. Inwentaryzacja 2. Projekt architektoniczno-budowlany 3. Podstawowe projekty elektryczne: instalacja oświetlenia ogólnego, instalacja zasilania gniazd wtykowych, linie zasilające, instalacja ochronna, instalacja oświetlenia awaryjnego i ewakuacyjnego, kanały do sieci logicznych Bezpieczeństwo i higiena pracy, ochrona zdrowia: Podczas dokonywania pomiarów dla celów projektowych Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy pomiarowej kolidującej z pracą podstawową Instytutu. Uznaje się, że wszelkie koszty związane z wypełnieniem wymagań określonych powyżej nie podlegają odrębnej zapłacie i są uwzględnione w cenie ofertowej. 2. MATERIAŁY I URZĄDZENIA 2.1. Wymagania: Materiały i urządzenia użyte do realizacji wymagań ppoż. powinny odpowiadać wymaganiom, określonym w przepisach szczegółowych i winne posiadać: - Aprobaty techniczne zgodnie z obowiązującymi normami - Certyfikat lub Deklarację zgodności z Aprobatą Techniczną lub z Polską Normą - Certyfikat na Znak Bezpieczeństwa - Certyfikat zgodności ze zharmonizowaną normą europejską wprowadzony do zbioru norm polskich. 3. ODBIÓR PRACY PROJEKTOWEJ Poszczególne branże pracy projektowej podlegać będą odbiorowi przez Zlecającego. Odbiór pracy projektowej polegać będzie ocenie pod względem prawidłowość jej wykonania Dokumentacja uznaje się za wykonaną prawidłowo po oświadczeniu w protokole końcowym - 5 -

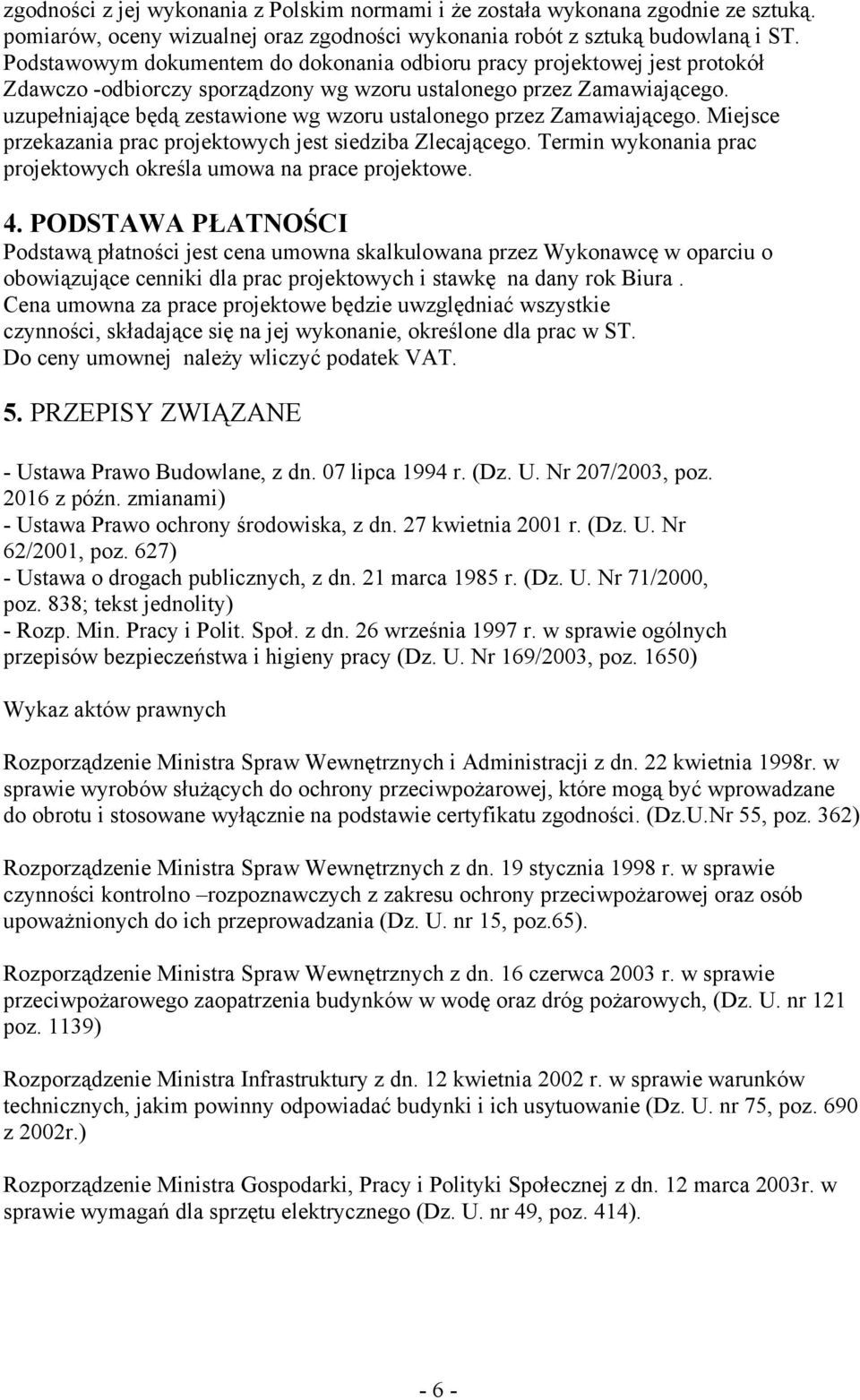

6 zgodności z jej wykonania z Polskim normami i że została wykonana zgodnie ze sztuką. pomiarów, oceny wizualnej oraz zgodności wykonania robót z sztuką budowlaną i ST. Podstawowym dokumentem do dokonania odbioru pracy projektowej jest protokół Zdawczo -odbiorczy sporządzony wg wzoru ustalonego przez Zamawiającego. uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Miejsce przekazania prac projektowych jest siedziba Zlecającego. Termin wykonania prac projektowych określa umowa na prace projektowe. 4. PODSTAWA PŁATNOŚCI Podstawą płatności jest cena umowna skalkulowana przez Wykonawcę w oparciu o obowiązujące cenniki dla prac projektowych i stawkę na dany rok Biura. Cena umowna za prace projektowe będzie uwzględniać wszystkie czynności, składające się na jej wykonanie, określone dla prac w ST. Do ceny umownej należy wliczyć podatek VAT. 5. PRZEPISY ZWIĄZANE - Ustawa Prawo Budowlane, z dn. 07 lipca 1994 r. (Dz. U. Nr 207/2003, poz z późn. zmianami) - Ustawa Prawo ochrony środowiska, z dn. 27 kwietnia 2001 r. (Dz. U. Nr 62/2001, poz. 627) - Ustawa o drogach publicznych, z dn. 21 marca 1985 r. (Dz. U. Nr 71/2000, poz. 838; tekst jednolity) - Rozp. Min. Pracy i Polit. Społ. z dn. 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 169/2003, poz. 1650) Wykaz aktów prawnych Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dn. 22 kwietnia 1998r. w sprawie wyrobów służących do ochrony przeciwpożarowej, które mogą być wprowadzane do obrotu i stosowane wyłącznie na podstawie certyfikatu zgodności. (Dz.U.Nr 55, poz. 362) Rozporządzenie Ministra Spraw Wewnętrznych z dn. 19 stycznia 1998 r. w sprawie czynności kontrolno rozpoznawczych z zakresu ochrony przeciwpożarowej oraz osób upoważnionych do ich przeprowadzania (Dz. U. nr 15, poz.65). Rozporządzenie Ministra Spraw Wewnętrznych z dn. 16 czerwca 2003 r. w sprawie przeciwpożarowego zaopatrzenia budynków w wodę oraz dróg pożarowych, (Dz. U. nr 121 poz. 1139) Rozporządzenie Ministra Infrastruktury z dn. 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75, poz. 690 z 2002r.) Rozporządzenie Ministra Gospodarki, Pracy i Polityki Społecznej z dn. 12 marca 2003r. w sprawie wymagań dla sprzętu elektrycznego (Dz. U. nr 49, poz. 414)
