MAŁA PRZYDOMOWA ELEKTROWNIA WIATROWA SWIND 3200

Transkrypt

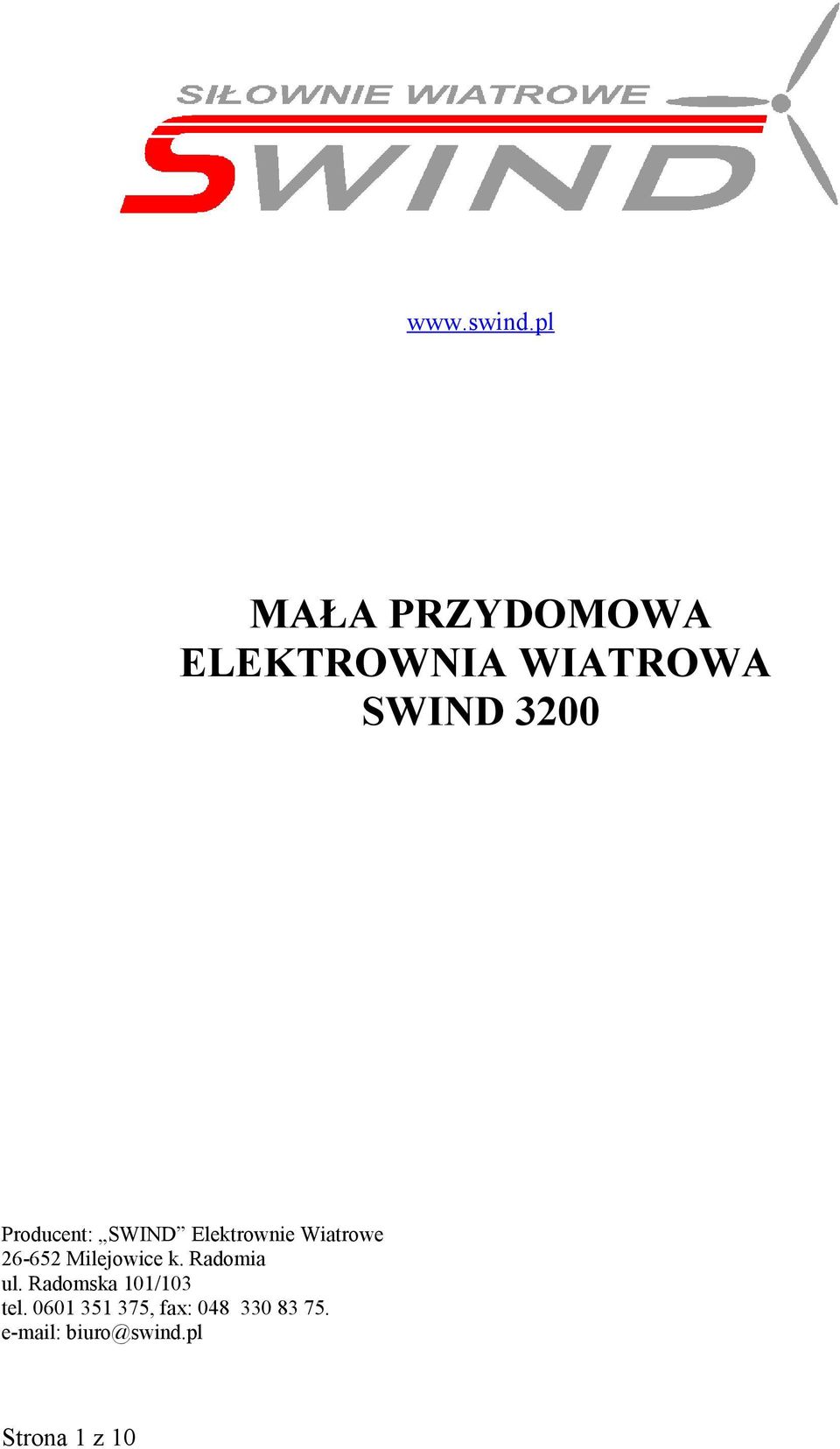

1 MAŁA PRZYDOMOWA ELEKTROWNIA WIATROWA SWIND 3200 Producent: SWIND Elektrownie Wiatrowe Milejowice k. Radomia ul. Radomska 101/103 tel , fax: Strona 1 z 10

2 Strona 2 z 10

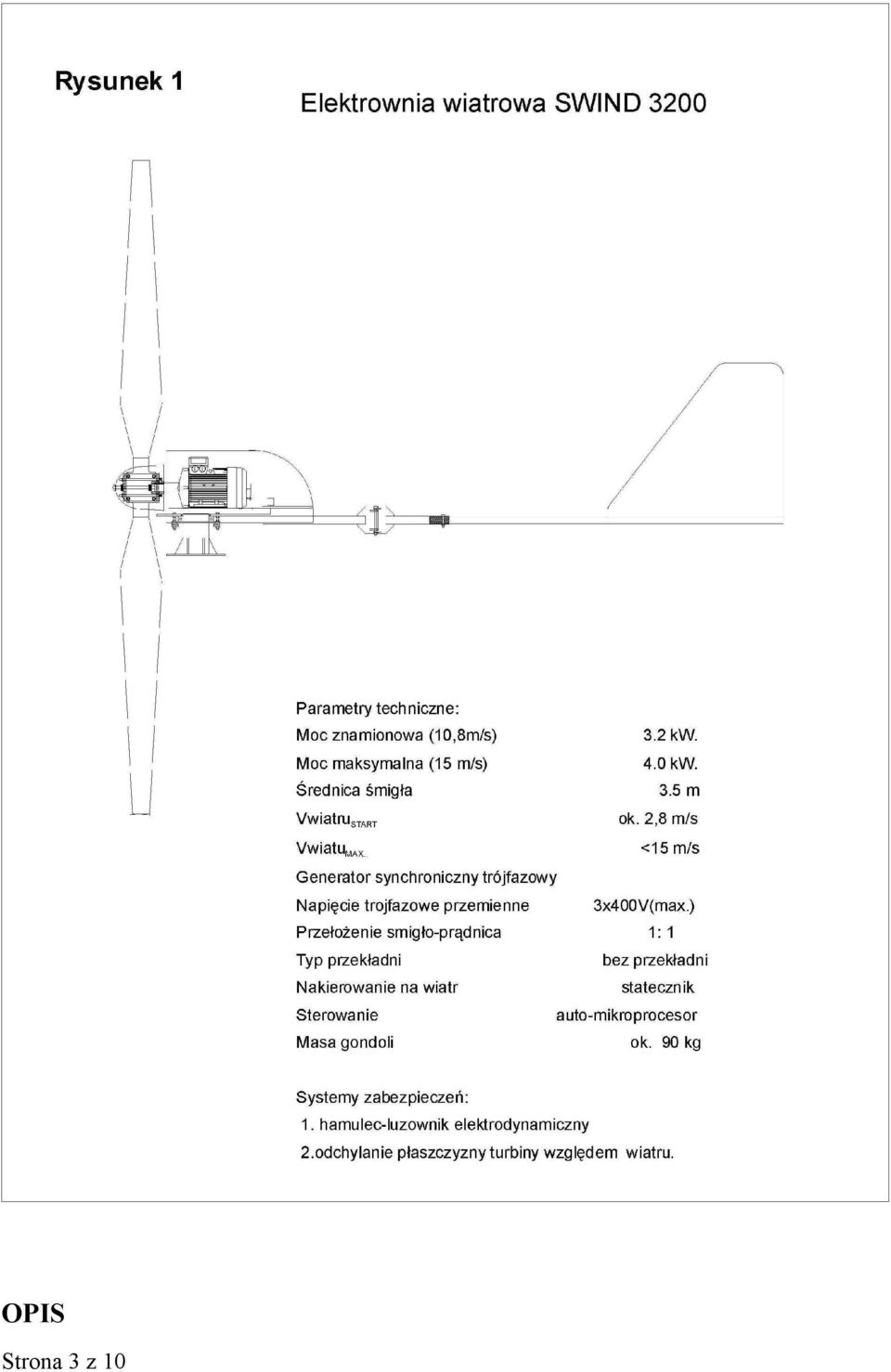

3 OPIS Strona 3 z 10

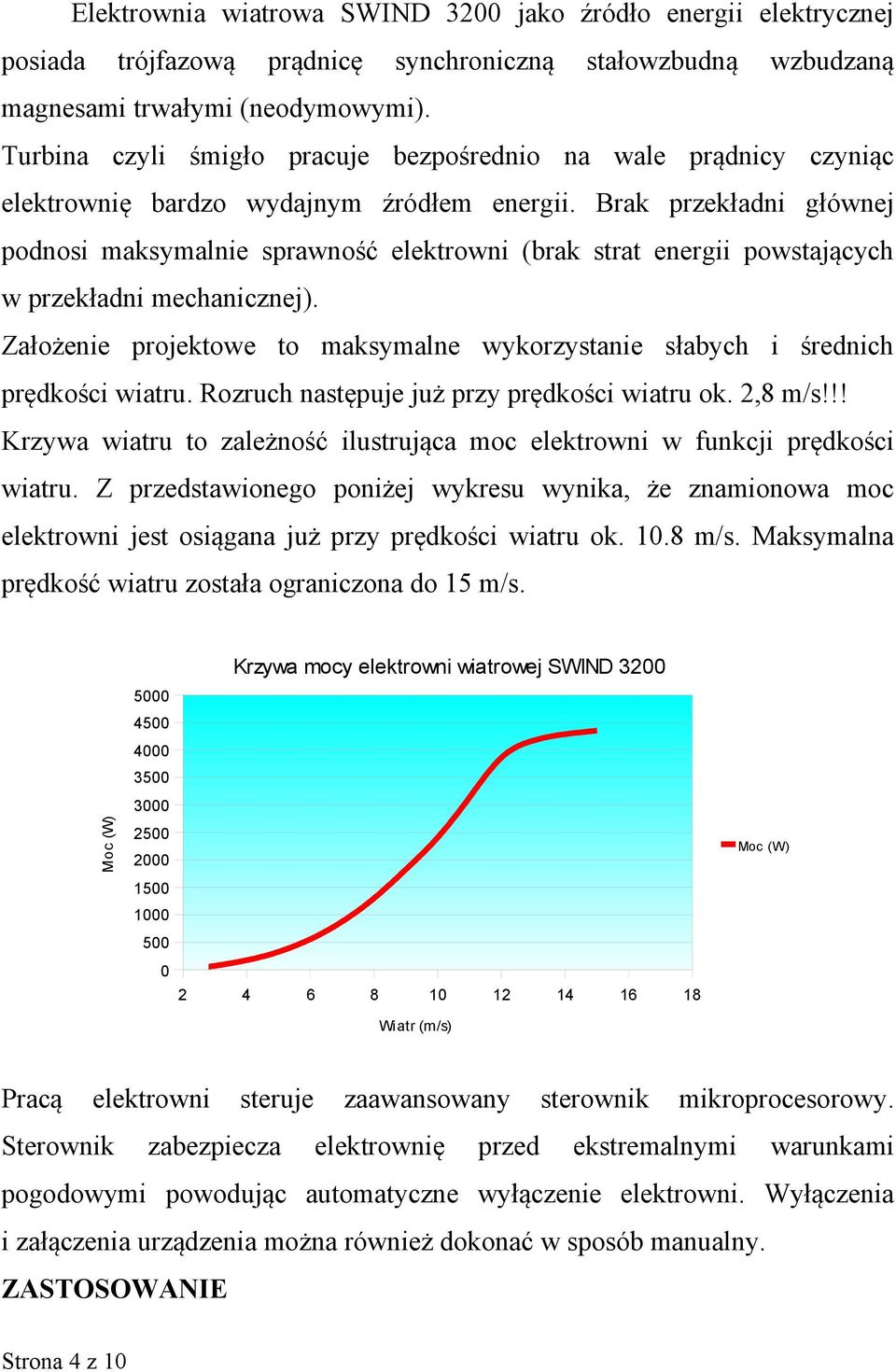

4 Elektrownia wiatrowa SWIND 3200 jako źródło energii elektrycznej posiada trójfazową prądnicę synchroniczną stałowzbudną wzbudzaną magnesami trwałymi (neodymowymi). Turbina czyli śmigło pracuje bezpośrednio na wale prądnicy czyniąc elektrownię bardzo wydajnym źródłem energii. Brak przekładni głównej podnosi maksymalnie sprawność elektrowni (brak strat energii powstających w przekładni mechanicznej). Założenie projektowe to maksymalne wykorzystanie słabych i średnich prędkości wiatru. Rozruch następuje już przy prędkości wiatru ok. 2,8 m/s!!! Krzywa wiatru to zależność ilustrująca moc elektrowni w funkcji prędkości wiatru. Z przedstawionego poniżej wykresu wynika, że znamionowa moc elektrowni jest osiągana już przy prędkości wiatru ok m/s. Maksymalna prędkość wiatru została ograniczona do 15 m/s. Moc (W) Krzywa mocy elektrowni wiatrowej SWIND Wiatr (m/s) Moc (W) Pracą elektrowni steruje zaawansowany sterownik mikroprocesorowy. Sterownik zabezpiecza elektrownię przed ekstremalnymi warunkami pogodowymi powodując automatyczne wyłączenie elektrowni. Wyłączenia i załączenia urządzenia można również dokonać w sposób manualny. ZASTOSOWANIE Strona 4 z 10

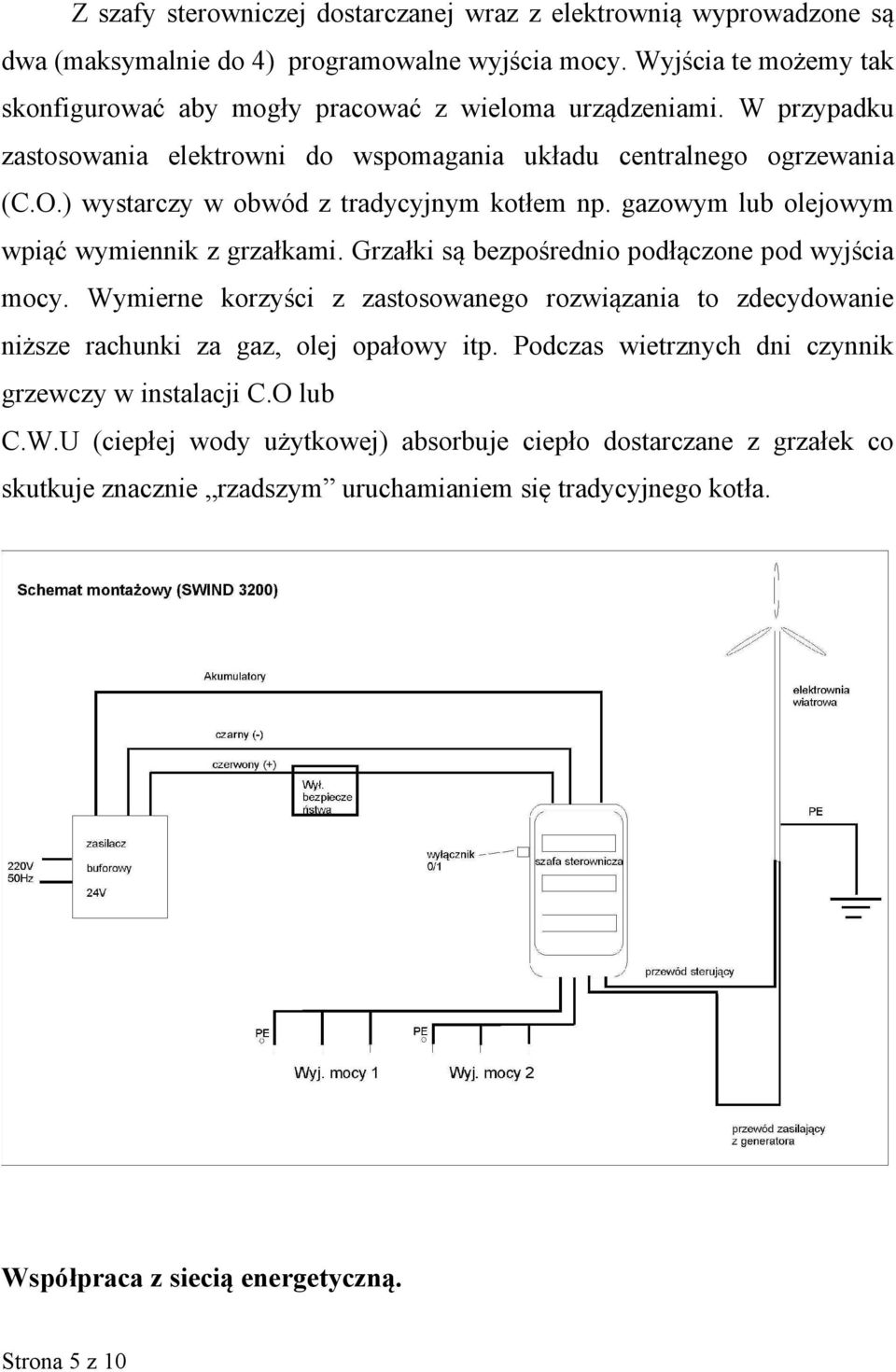

5 Z szafy sterowniczej dostarczanej wraz z elektrownią wyprowadzone są dwa (maksymalnie do 4) programowalne wyjścia mocy. Wyjścia te możemy tak skonfigurować aby mogły pracować z wieloma urządzeniami. W przypadku zastosowania elektrowni do wspomagania układu centralnego ogrzewania (C.O.) wystarczy w obwód z tradycyjnym kotłem np. gazowym lub olejowym wpiąć wymiennik z grzałkami. Grzałki są bezpośrednio podłączone pod wyjścia mocy. Wymierne korzyści z zastosowanego rozwiązania to zdecydowanie niższe rachunki za gaz, olej opałowy itp. Podczas wietrznych dni czynnik grzewczy w instalacji C.O lub C.W.U (ciepłej wody użytkowej) absorbuje ciepło dostarczane z grzałek co skutkuje znacznie rzadszym uruchamianiem się tradycyjnego kotła. Współpraca z siecią energetyczną. Strona 5 z 10

6 Elektrownia posiada możliwość współpracy z zewnętrzną siecią energetyczną jednak nie bezpośrednio. Do współpracy z zewnętrzną siecią energetyczną wymagane jest urządzenia pośredniczącego pomiędzy elektrownią wiatrową a siecią. Urządzenie takie nazywamy falownikiem lub inwerterem. Zasada działania inwertera: pobiera on energię z elektrowni o zmiennych parametrach (napięcie, prąd i częstotliwość) za pośrednictwem trójfazowego mostka prostowniczego Inwerter jest zasilany napięciem stałym przetwarzając je na napięcie które jest oddawane bezpośrednio do sieci energetycznej. Korzyść płynąca z takiego rozwiązania to zredukowanie rachunków za energię elektryczną lub w przypadku podpisania umowy z zakładem energetycznym komercyjna sprzedaż energii do sieci. Wówczas za wyprodukowaną energię elektryczną zakład energetyczny wypłaca nam pieniądze. Poniżej zdjęcie falownika typu WINDYBOY. W przypadku zastosowania falownika musimy się liczyć z dodatkowymi nakładami związanymi z zakupem falownika. W przypadku współpracy Strona 6 z 10

7 elektrowni z falownikiem wymagane jest również dodatkowe obciążenie podłączone do wyjść mocy ponieważ w okresie silnych wiatrów moc elektrowni przekracza 3 kw widać to na krzywej mocy. Powstające nadwyżki energii muszą zostać zaabsorbowane przez dodatkowe odbiorniki. Podobnie jak w przypadku wykorzystania elektrowni do celów grzewczych odbiornikami mogą być np. grzałki w układzie C.W. Praca na sieć wydzieloną. Do pracy na sieć wydzieloną czyli własną niezależną od sieci publicznej niezbędny jest magazyn energii. Jak magazyn energii stosujemy odpowiedniej wielkości baterię akumulatorów. Im większą baterię akumulatorów zastosujemy tym będziemy mogli zgromadzić większą ilość energii. Zalecana minimalna bateria akumulatorów dla elektrowni SWIND 3200 to Ah przy napięciu 48V. Zaleca się budowanie systemów z napięciem 24V lub 48 V ponieważ stosowanie niższych napięć powoduje większe straty przy przetwarzaniu napięcia stałego zgromadzonego w baterii na napięcie sieciowe. Aby móc zasilać z naszej baterii akumulatorów odbiorniki w gospodarstwie domowym na napięcie sieciowe 220V 50Hz niezbędna jest również przetwornica napięcia. Przetwornica dokonuje konwersji napięcia stałego np. 48V na napięcie 220V 50Hz. Najważniejszym parametrem charakteryzującym przetwornicę jest jej moc znamionowa np. 4kW. W praktyce oznacza to, że przy zastosowaniu takiej przetwornicy suma mocy odbierana przez odbiorniki nie może przekroczyć mocy znamionowej przetwornicy czyli w naszym przypadku 4kW. Zdjęcie profesjonalnej przetwornicy do współpracy z baterią akumulatorów Strona 7 z 10

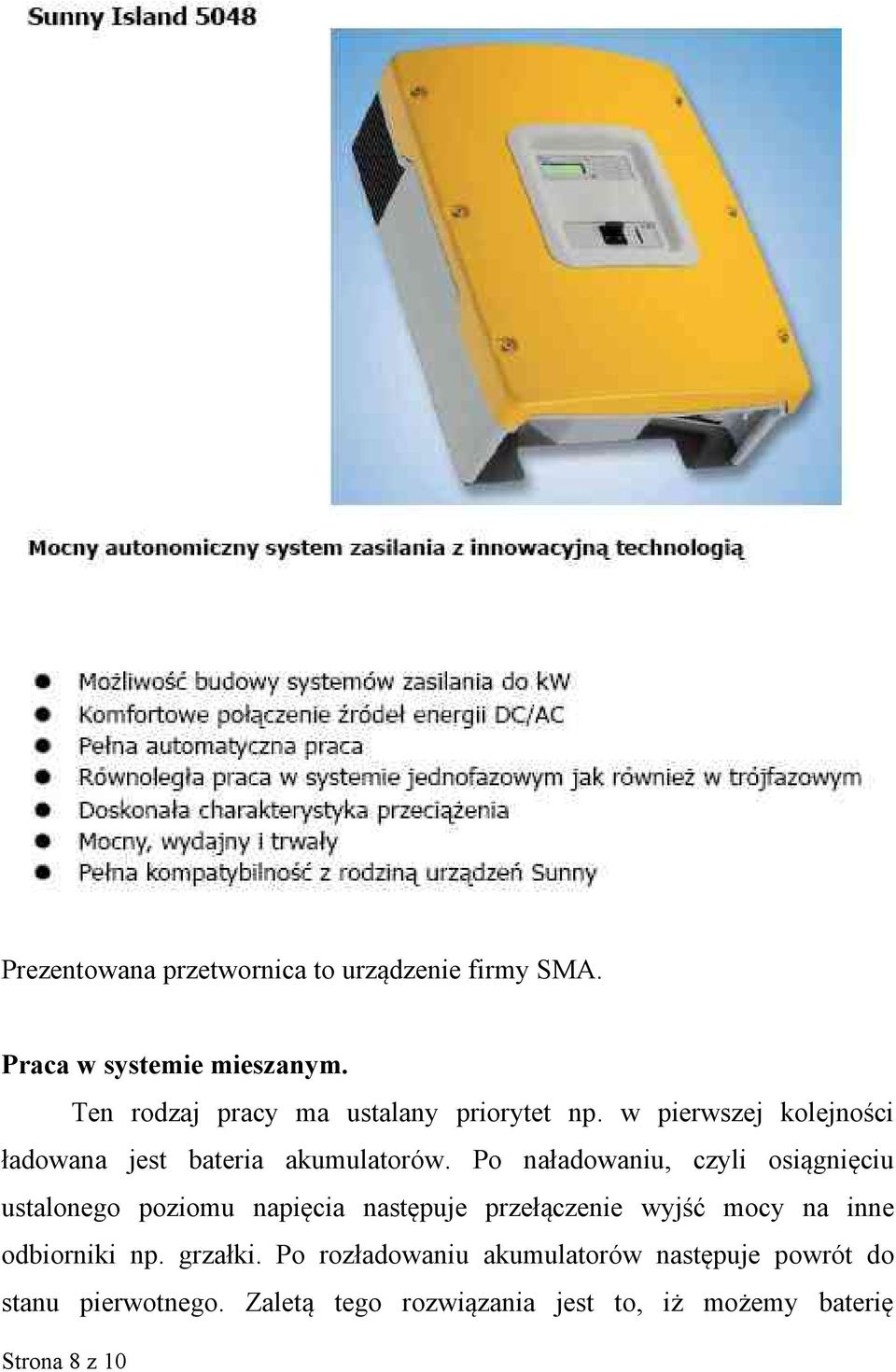

8 Prezentowana przetwornica to urządzenie firmy SMA. Praca w systemie mieszanym. Ten rodzaj pracy ma ustalany priorytet np. w pierwszej kolejności ładowana jest bateria akumulatorów. Po naładowaniu, czyli osiągnięciu ustalonego poziomu napięcia następuje przełączenie wyjść mocy na inne odbiorniki np. grzałki. Po rozładowaniu akumulatorów następuje powrót do stanu pierwotnego. Zaletą tego rozwiązania jest to, iż możemy baterię Strona 8 z 10

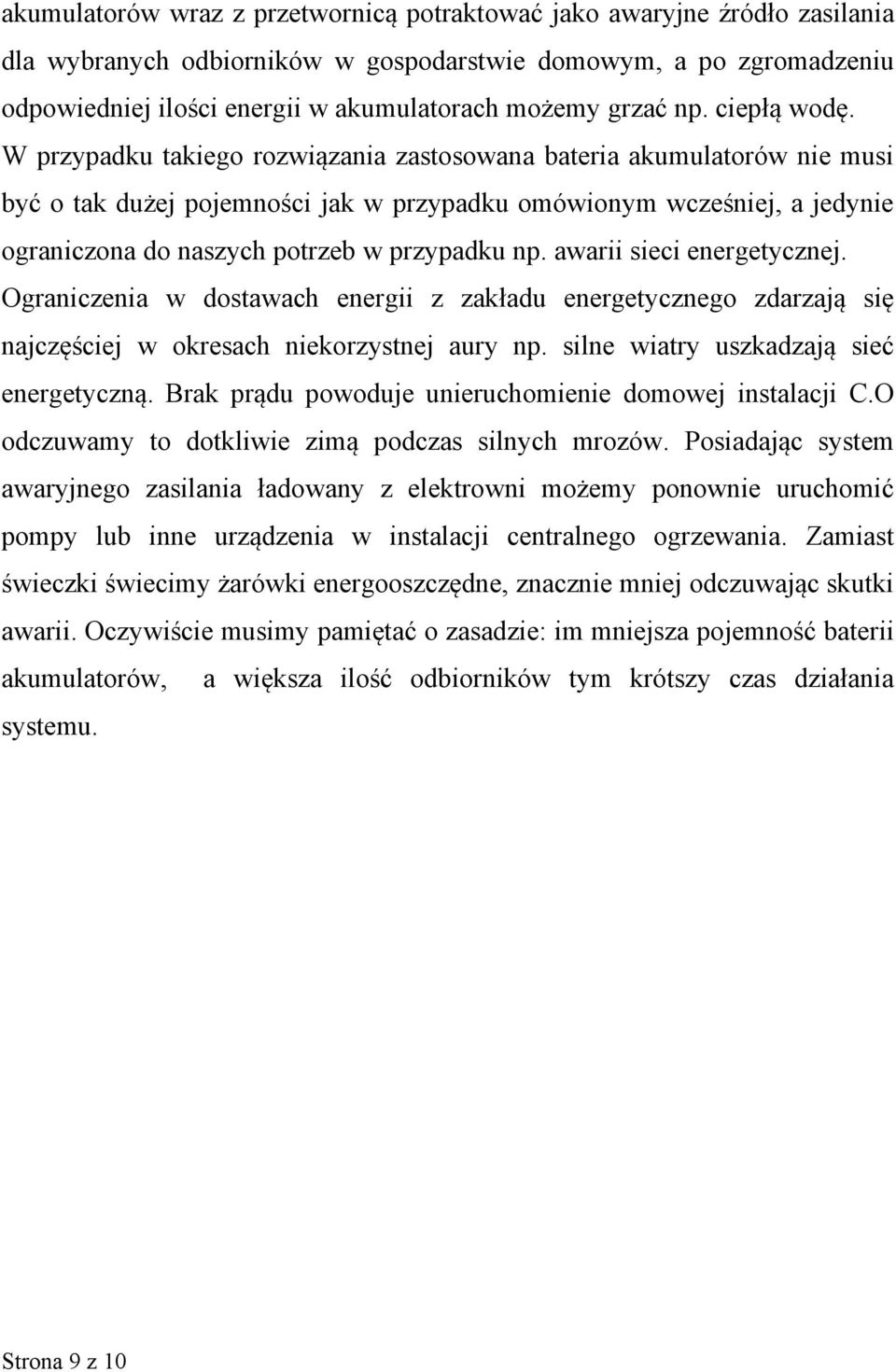

9 akumulatorów wraz z przetwornicą potraktować jako awaryjne źródło zasilania dla wybranych odbiorników w gospodarstwie domowym, a po zgromadzeniu odpowiedniej ilości energii w akumulatorach możemy grzać np. ciepłą wodę. W przypadku takiego rozwiązania zastosowana bateria akumulatorów nie musi być o tak dużej pojemności jak w przypadku omówionym wcześniej, a jedynie ograniczona do naszych potrzeb w przypadku np. awarii sieci energetycznej. Ograniczenia w dostawach energii z zakładu energetycznego zdarzają się najczęściej w okresach niekorzystnej aury np. silne wiatry uszkadzają sieć energetyczną. Brak prądu powoduje unieruchomienie domowej instalacji C.O odczuwamy to dotkliwie zimą podczas silnych mrozów. Posiadając system awaryjnego zasilania ładowany z elektrowni możemy ponownie uruchomić pompy lub inne urządzenia w instalacji centralnego ogrzewania. Zamiast świeczki świecimy żarówki energooszczędne, znacznie mniej odczuwając skutki awarii. Oczywiście musimy pamiętać o zasadzie: im mniejsza pojemność baterii akumulatorów, a większa ilość odbiorników tym krótszy czas działania systemu. Strona 9 z 10

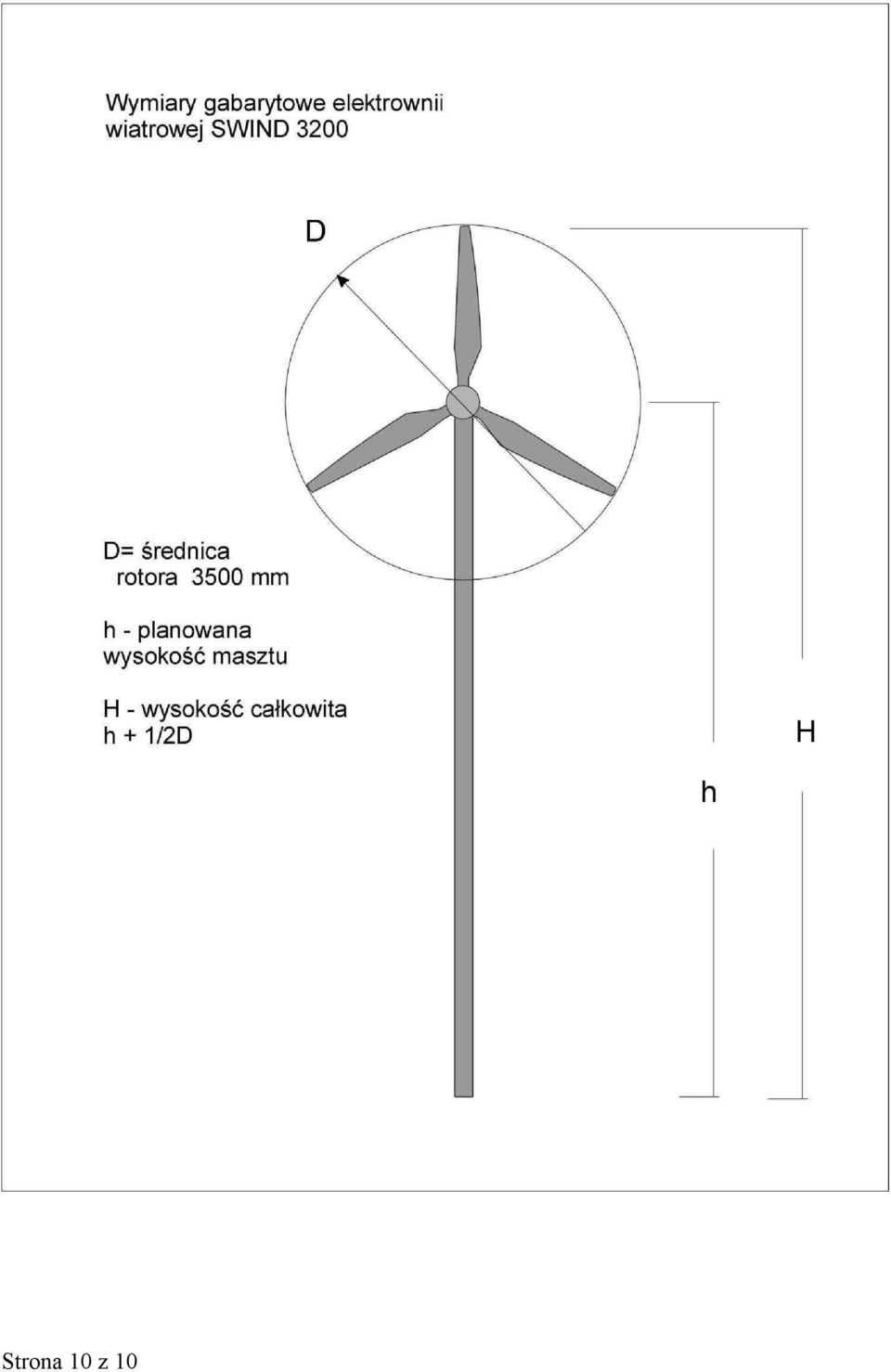

10 Strona 10 z 10
