1 Instrukcja montażu i użytkowania Rozdzielacze do ogrzewania grzejnikowego MRC

2 Spis treści 1. Objaśnienia do instrukcji montażu i użytkowania Znaki ostrzegawcze Wyjaśnienie znaczenia symboli Bezpieczeństwo Przeznaczenie urządzenia Ograniczenie stosowania Kontrola jakości Uprawnieni do obsługi Zmiany i modyfikacje Używanie części zamiennych i wyposażenia dodatkowego Odpowiedzialność Opis produktu Właściwości Dostępne wersje Dane techniczne Montaż i uruchomienie Montaż elementów Montaż rozdzielacza Napełnienie, przepłukanie i odpowietrzenie urządzenia Wykonanie próby ciśnieniowej i testu działania Transport oraz przechowywanie Wyłączenie z eksploatacji, złomowanie Gwarancja Prawa autorskie Satysfakcja klienta Rozdzielacz MRC

3 1. Objaśnienia do instrukcji montażu i użytkowania Instrukcja montażu i użytkowania jest ważnym elementem dostawy. Dlatego zalecamy: Przeczytać instrukcję montażu i użytkowania przed instalacją urządzenia. Przechowywać instrukcję montażu i użytkowania przez cały czas eksploatacji urządzenia. Przekazać instrukcję montażu i użytkowania każdemu następnemu posiadaczowi lub użytkownikowi urządzenia Znaki ostrzegawcze ZAGROŻENIE Określa rodzaj i źródło zagrożenia. Opisuje co zrobić, by uniknąć zagrożenia. Zagrożenia mają 3 poziomy: Zagrożenie NIEBEZPIECZEŃSTWO Znaczenie Bezpośrednie niebezpieczeństwo! Nieprzestrzeganie grozi śmiercią lub poważnym uszkodzeniem ciała. OSTRZEŻENIE UWAGA Możliwe niebezpieczeństwo! Nieprzestrzeganie może spowodować śmierć lub poważne uszkodzenia ciała. Niebezpieczna sytuacja! Nieprzestrzeganie może spowodować lekkie lub średnie uszkodzenie ciała albo szkody materialne Wyjaśnienie znaczenia symboli Symbol Znaczenie Wymagana kontrola wykonanych czynności Zalecenie producenta 1. Działanie w kilku krokach Wynik działania Wyliczanie Rozdzielacz MRC 3

4 2. Bezpieczeństwo 2.1. Przeznaczenie urządzenia Rozdzielacze do ogrzewania grzejnikowego MRC przeznaczone są do szybkiego i łatwego podłączenia poszczególnych obiegów grzewczych Ograniczenie stosowania Każde inne zastosowanie niż wskazane w rozdziale 2.1. jest zabronione Kontrola jakości Konstrukcja rozdzielaczy MRC odpowiada obecnemu stanowi techniki i normom technicznym dotyczącym bezpieczeństwa. Każda grupa sprawdzana jest przed wysyłką pod względem poprawności działania i bezpieczeństwa. Należy używać grupy bezpieczeństwa jedynie w stanie technicznym nie budzącym zastrzeżeń. Należy przeczytać i zrozumieć instrukcję montażu i użytkowania, jak również stosować się do odpowiednich przepisów bezpieczeństwa Uprawnieni do obsługi Rozdzielacze MRC powinny być instalowane, uruchamiane, obsługiwane, demontowane tylko przez odpowiednio wykwalifikowany i wyszkolony personel. Przed rozpoczęciem prac montażowo-instalacyjnych należy przeczytać i zrozumieć instrukcję montażu i użytkowania. Wykonawca po zakończeniu montażu powinien przekazać instrukcję montażu i użytkowania ostatecznemu użytkownikowi Zmiany i modyfikacje Zmiany oraz modyfikacje przeprowadzone przez nieupoważnione osoby mogą powodować zagrożenie i są zabronione ze względów bezpieczeństwa Używanie części zamiennych i wyposażenia dodatkowego Używanie niewłaściwych części zamiennych i dodatkowych akcesoriów może spowodować uszkodzenie urządzenia. Należy stosować wyłącznie oryginalne części i wyposażenie dodatkowe wyprodukowane przez AFRISO-EURO-INDEX GmbH. 4 Rozdzielacz MRC

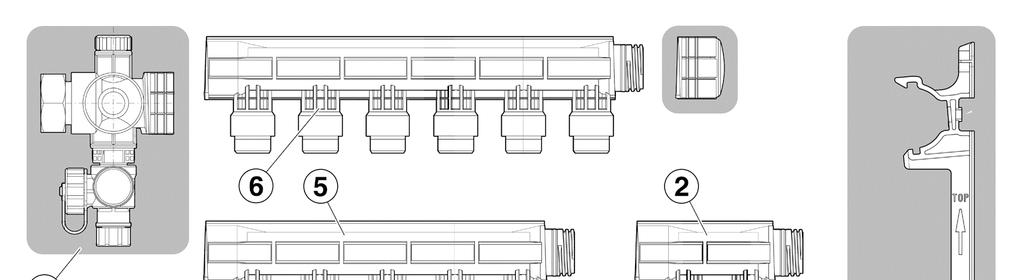

5 2.7. Odpowiedzialność Producent nie ponosi odpowiedzialności za bezpośrednie uszkodzenia lub ich konsekwencje wynikające z niedokładnego przeczytania bądź niezrozumienia instrukcji montażu i użytkowania, wskazówek i zaleceń. Producent oraz firma sprzedająca urządzenie nie odpowiadają za uszkodzenia i koszty poniesione przez użytkownika lub osoby trzecie korzystające z urządzenia, powstałe w wyniku użycia niezgodnego z przeznaczeniem wskazanym w rozdziale 2.1. instrukcji montażu i użytkowania, niewłaściwego lub wadliwego podłączenia lub konserwacji i obsługi niezgodnej z zaleceniami producenta. AFRISO Sp. z o.o. dokłada wszelkich starań aby materiały informacyjne nie zawierały błędów. W przypadku stwierdzenia błędów lub nieścisłości w poniższej instrukcji montażu i użytkowania prosimy o kontakt: zok@afriso.pl, tel Opis produktu 3.1 Właściwości Rys. 1 Elementy opcjonalne Rozdzielacz MRC 5

6 Opis 1 Pakiet podstawowy z zaworem spustowonapełniającym, nakrętką końcową oraz uchwytem ściennym Numer artykułu Rozdzielacz 2-obiegowy Rozdzielacz 3-obiegowy Rozdzielacz 4-obiegowy Rozdzielacz 5-obiegowy Rozdzielacz 6-obiegowy Dostępne wersje 1 Przyłącze rozdzielacza 2 śruba odpowietrzająca G3/8 3 Korek zamykający G1/2 4 Odpowietrznik automatyczny 5 Zawór spustowonapełniający G1/2 Rys.1 Wersje przyłącza głównego 6 Rozdzielacz MRC

7 4. Dane techniczne Tab. 1 Wymiary Rozdzielacz 2-x 3-x 4-x 5-x 6-x 3-x + 4-x 4-x + 4-x 4-x + 5-x 5-x + 5-x 5-x + 6-x 6-x + 6-x L L Rozdzielacz MRC 7

8 Tab. 2 Dane techniczne Parametr Przyłącze główne Przyłącze do obiegu grzewczego Temperatura i ciśnienie robocze Natężenie przepływu wody przez każdy rozdzielacz Wartość G1 z nakrętką złączkową nasadową G3/4 złączka typu eurokonus maksymalnie 60 C przy 6 bar maksymalnie 90 C przy 3 bar 3,5 m³/h Rys. 3 Wykres spadków ciśnienia na obiegach 1-12 rozdzielacza p spadek ciśnienia m przepływ masowy 8 Rozdzielacz MRC

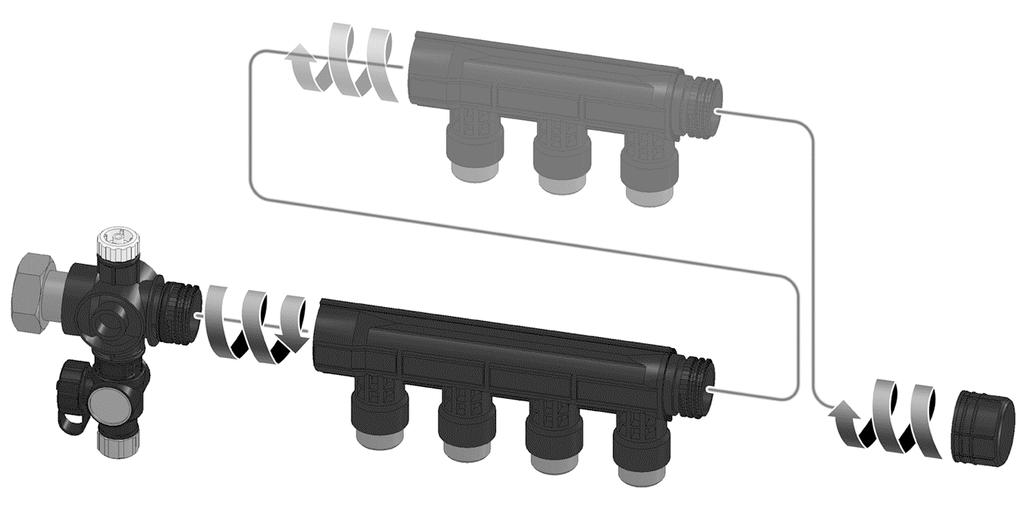

9 5. Montaż i uruchomienie 5.1 Montaż elementów 5.2 Montaż rozdzielacza Rozdzielacz montowany jest zazwyczaj w podtynkowej lub natynkowej szafce rozdzielczej lub na ścianie. Dolna sekcja rozdzielacza jest lekko wysunięta (B). W celu łatwiejszego montażu rury uchwyt górnego rozdzielacza (A) jest pochylony o Dolny nosek rozdzielacza wsunąć do rowka znajdującego się w uchwycie. 2. Lekko obracając, zablokować rozdzielacz w górnym rowku. Rozdzielacz MRC 9

10 5.3 Napełnienie, przepłukanie i odpowietrzenie urządzenia 1. Napełnić urządzenie przy maksymalnym ciśnieniu wynoszącym 5 bar i przepłukać. 2. Odpowietrzyć urządzenie, korzystając ze śruby odpowietrzającej. 10 Rozdzielacz MRC

11 5.4 Wykonanie próby ciśnieniowej i testu działania 1. Przez okres 2 godzin poddawać urządzenie ciśnieniu 6 bar. 2. Po 2 godzinach przeprowadzić test umożliwiający stwiedzenie wycieków. Spadek ciśnienia może wynosić maksymalnie 0,2 bar. 3. Urządzenie napełniać wodą do osiągnięcia poziomu ciśnienia roboczego. 6. Transport oraz przechowywanie UWAGA Możliwość uszkodzenia urządzenia podczas niewłaściwego transportu. Transportować w opakowaniu chroniącym przed uderzeniami. Nie rzucać urządzeniem. Transportować w dopuszczalnym zakresie temperatur. Chronić przed wilgocią, brudem oraz kurzem. UWAGA Możliwość uszkodzenia urządzenia podczas niewłaściwego przechowywania Przechowywać w opakowaniu chroniącym przed uderzeniami. Magazynować urządzenie w suchym i czystym pomieszczeniu. Przechowywać w dopuszczalnym zakresie temperatur. Chronić przed wilgocią, brudem oraz kurzem.. Rozdzielacz MRC 11

12 7. Wyłączenie z eksploatacji, złomowanie 1. Zdemontować urządzenie 2. W trosce o ochronę środowiska naturalnego nie wolno wyrzucać wyłączonego z eksploatacji urządzenia razem z nieposegregowanymi odpadami gospodarczymi. Urządzenie należy dostarczyć do odpowiedniego punktu złomowania. Rozdzielacz do ogrzewania grzejnikowego MRC zbudowany jest z materiałów, które można poddać recyklingowi. 8. Gwarancja Producent udziela na urządzenie 36 miesięcy gwarancji od daty zakupu. Gwarancja traci ważność w wyniku dokonania samowolnych przeróbek lub instalacji niezgodnej z niniejszą instrukcją montażu i użytkowania. 9. Prawa autorskie Prawa autorskie instrukcji montażu i użytkowania należą do AFRISO Sp. z o.o. Przedruk, tłumaczenie i powielanie, także częściowe jest bez pisemnej zgody zabronione. Zmiana szczegółów technicznych, zarówno pisemnych jak i w postaci obrazów jest prawnie zabroniona. Zastrzegamy sobie prawo do wprowadzania zmian bez uprzedniej informacji. 10. Satysfakcja klienta Dla AFRISO Sp. z o.o. zadowolenie klienta jest najważniejsze. W razie pytań, propozycji lub problemów z produktem, prosimy o kontakt: zok@afriso.pl, tel Rozdzielacz MRC
