1 Dynamiczne zawory równoważące PVM Instrukcja montażu i użytkowania Instrukcja obowiązuje dla poniższych produktów: Art.-Nr , , , , , AFRISO sp. z o.o. Szałsza, ul. Kościelna 7, Czekanów Tel ; Fax ;

2 Spis treści 1. Objaśnienia do instrukcji montażu i użytkowania Znaki ostrzegawcze Wyjaśnienie znaczenia symboli Bezpieczeństwo Przeznaczenie urządzenia Ograniczenie stosowania Kontrola jakości Uprawnieni do obsługi Modyfikacje produktu Używanie części zamiennych i wyposażenia dodatkowego Odpowiedzialność Opis urządzenia Budowa Opis działania Dane techniczne Transport oraz przechowywanie Montaż i uruchomienie Obsługa Wyłączenie z eksploatacji, złomowanie Gwarancja Prawa autorskie Satysfakcja klienta Dopuszczenia i certyfikaty

3 1. Objaśnienia do instrukcji montażu i użytkowania Instrukcja montażu i użytkowania jest ważnym elementem dostawy. Dlatego zalecamy: Przeczytać instrukcję montażu i użytkowania przed instalacją urządzenia. Przechowywać instrukcję montażu i użytkowania przez cały czas eksploatacji urządzenia. Przekazać instrukcję montażu i użytkowania każdemu następnemu posiadaczowi lub użytkownikowi urządzenia Znaki ostrzegawcze ZAGROŻENIE Określa rodzaj i źródło zagrożenia. Opisuje co zrobić, by uniknąć zagrożenia. Zagrożenia mają 3 poziomy: Zagrożenie NIEBEZPIECZEŃSTWO OSTRZEŻENIE UWAGA Znaczenie Bezpośrednie niebezpieczeństwo! Nieprzestrzeganie grozi śmiercią lub poważnym uszkodzeniem ciała. Możliwe niebezpieczeństwo! Nieprzestrzeganie może spowodować śmierć lub poważne uszkodzenia ciała. Niebezpieczna sytuacja! Nieprzestrzeganie może spowodować lekkie lub średnie uszkodzenie ciała albo szkody materialne Wyjaśnienie znaczenia symboli Symbol Znaczenie Wymagana kontrola wykonanych czynności Zalecenie producenta 1. Działanie w kilku krokach Wynik działania Wyliczanie 3

4 2. Bezpieczeństwo 2.1. Przeznaczenie urządzenia Zawory PVM przeznaczone są do utrzymania stałej różnicy ciśnień pomiędzy zasilaniem, a powrotem. Dynamiczne zawory równoważące stosowane mogą być w instalacjach grzewczych oraz chłodniczych Ograniczenie stosowania Każde inne zastosowanie niż wskazane w rozdziale 2.1. jest zabronione Kontrola jakości Konstrukcja zaworów PVM odpowiada obecnemu stanowi techniki i normom technicznym dotyczącym bezpieczeństwa. Każdy zawór sprawdzany jest przed wysyłką pod względem poprawności działania i bezpieczeństwa. Należy używać zaworów PVM jedynie w stanie technicznym nie budzącym zastrzeżeń. Należy przeczytać i zrozumieć instrukcję montażu i użytkowania, jak również stosować się do odpowiednich przepisów bezpieczeństwa Uprawnieni do obsługi Dynamiczne zawory równoważące powinny być instalowane, uruchamiane, obsługiwane, demontowane tylko przez odpowiednio wykwalifikowany i wyszkolony personel. Przed rozpoczęciem prac montażowo-instalacyjnych należy przeczytać i zrozumieć instrukcję montażu i użytkowania. Wykonawca po zakończeniu montażu powinien przekazać instrukcję montażu i użytkowania ostatecznemu użytkownikowi Modyfikacje produktu Zmiany oraz modyfikacje przeprowadzone przez nieupoważnione osoby mogą powodować zagrożenie i są zabronione ze względów bezpieczeństwa Używanie części zamiennych i wyposażenia dodatkowego Używanie niewłaściwych części zamiennych i dodatkowych akcesoriów może spowodować uszkodzenie urządzenia. Należy stosować wyłącznie oryginalne części i wyposażenie dodatkowe. 4

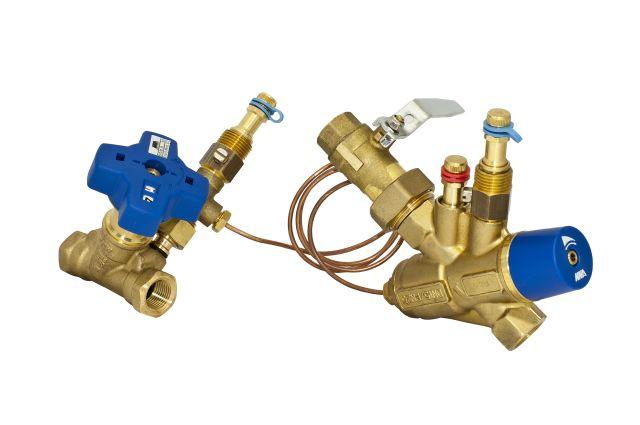

5 2.7. Odpowiedzialność Producent nie ponosi odpowiedzialności za bezpośrednie uszkodzenia lub ich konsekwencje wynikające z niedokładnego przeczytania bądź niezrozumienia instrukcji montażu i użytkowania, wskazówek i zaleceń. Producent oraz firma sprzedająca urządzenie nie odpowiadają za uszkodzenia i koszty poniesione przez użytkownika lub osoby trzecie korzystające z urządzenia, powstałe w wyniku użycia niezgodnego z przeznaczeniem wskazanym w rozdziale 2.1. instrukcji montażu i użytkowania, niewłaściwego lub wadliwego podłączenia lub konserwacji i obsługi niezgodnej z zaleceniami producenta. AFRISO sp. z o.o. dokłada wszelkich starań aby materiały informacyjne nie zawierały błędów. W przypadku stwierdzenia błędów lub nieścisłości w poniższej instrukcji montażu i użytkowania prosimy o kontakt: zok@afirso.pl, tel Opis urządzenia 3.1. Budowa Kompletny dynamiczny zawór równoważący składa z zaworu regulacyjnego STV, właściwego dynamicznego zaworu równoważącego PVM oraz rurki kapilarnej łączącej obydwa zawory. Wszystkie elementy wskazana na rysunku wchodzą w skład standardowej dostawy. 1 Zawór STV 2 Kapilara 3 Zawór odcinający 4 Zawór równoważący PVM 5 Przyłącza pomiarowe i spustowe Rys. 1. Schemat budowy kompletnego dynamicznego zaworu równoważącego 5

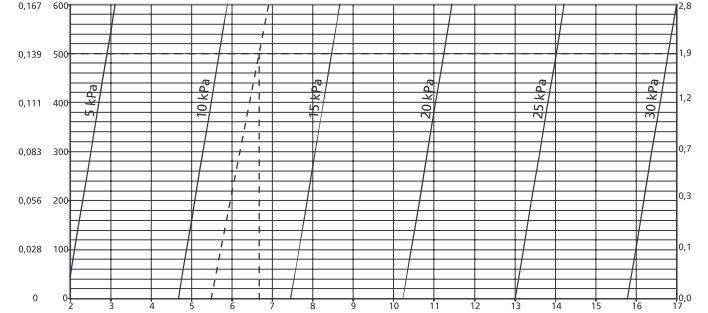

6 3.2. Opis działania Zawór STV powinien podczas pracy pozostawać w pełni otwarty. Przekazuje on za pomocą rurki kapilarnej ciśnienie na zasilaniu instalacji do dynamicznego zaworu równoważącego PVM. Za pomocą klucza imbusowego należy ustawić na zaworze PVM wymagane ciśnienie różnicowe. Dynamiczny zawór równoważący automatycznie reguluje ciśnienie w celu utrzymania ustawionego ciśnienia różnicowego pomiędzy zasilaniem instalacji a powrotem. Ustawione ciśnienie można sprawdzić za pomocą urządzenia pomiarowego. Na podstawie wymaganego przepływu (oś pionowa z lewej strony nomogramu) oraz spadku ciśnienia w danym obiegu (linie skośne) wybieramy odpowiedni zawór i ustawiamy na pokrętle odczytaną wartość nastawy (oś pozioma). Z prawej strony charakterystyki możemy odczytać minimalny spadek ciśnienia na zaworze. [l/s l/h] Przepływ Min. spadek ciśnienia [kpa] Liczba obrotów Rys. 2. Charakterystyka zaworu DN15 6

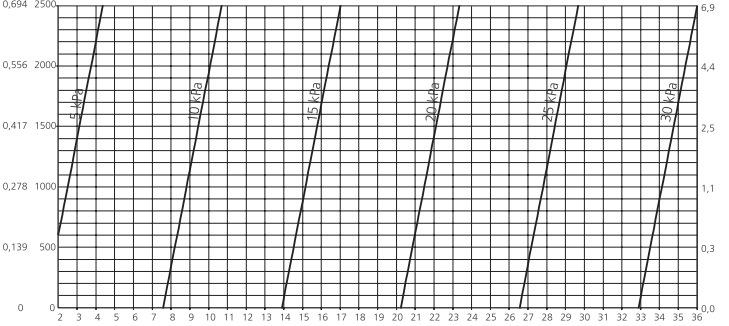

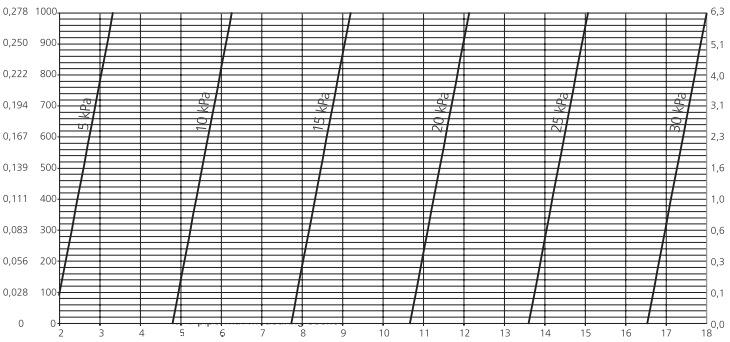

7 [l/s l/h] Przepływ Rys. 3. Charakterystyka zaworu DN20 Liczba obrotów [l/s l/h] Przepływ Min. spadek ciśnienia [kpa] Min. spadek ciśnienia [kpa] Liczba obrotów Rys. 4. Charakterystyka zaworu DN25 7

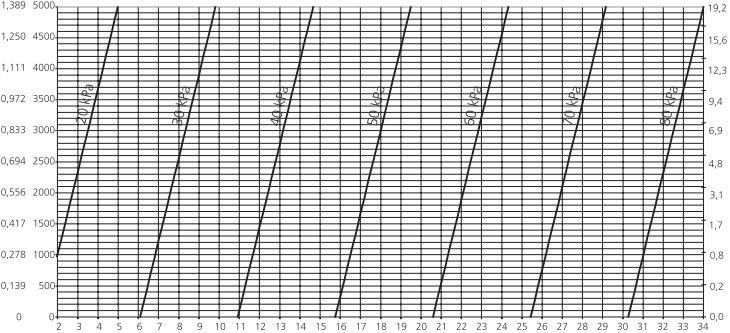

8 [l/s l/h] Przepływ Przepływ Liczba obrotów Rys. 5. Charakterystyka zaworu DN32 [l/s l/h] Min. spadek ciśnienia [Kpa] Min. spadek ciśnienia [kpa] Liczba obrotów Rys. 6. Charakterystyka zaworu DN40 8

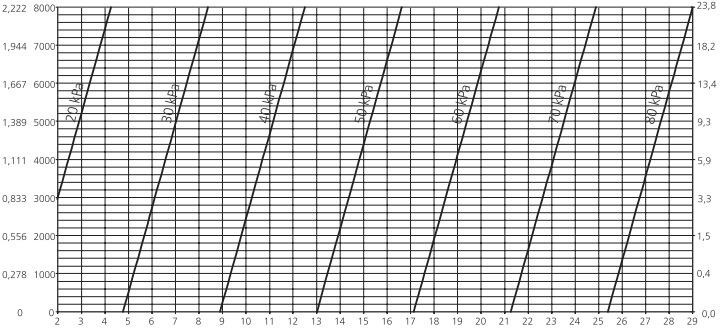

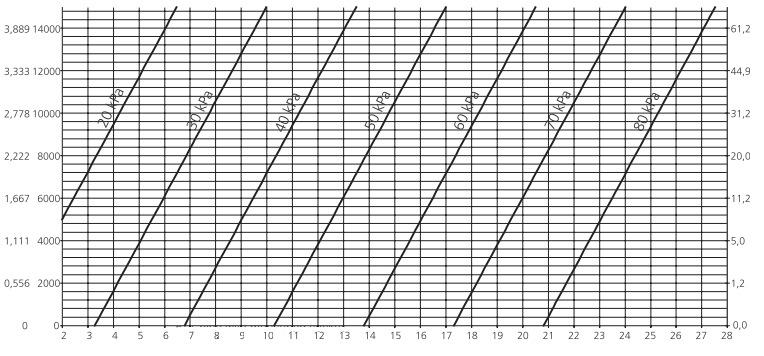

9 [l/s l/h] Przepływ Min. spadek ciśnienia [kpa] Liczba obrotów Rys. 7. Charakterystyka zaworu DN50 4. Dane techniczne Tabela 2. Dane techniczne Parametr/Część Wartość/Materiał Maksymalne parametry pracy ciśnienie 16 bar temperatura 120 C Minimalna temperatura pracy -10 C Korpus, elementy wewnętrzne zaworu Mosiądz CW617N Uszczelnienia EPDM 5. Transport oraz przechowywanie UWAGA Możliwość uszkodzenia urządzenia podczas niewłaściwego transportu. Transportować w opakowaniu chroniącym przed uderzeniami. Nie rzucać urządzeniem. Transportować w dopuszczalnym zakresie temperatur. Chronić przed wilgocią, brudem oraz kurzem. 9

10 UWAGA Możliwość uszkodzenia urządzenia podczas niewłaściwego przechowywania Przechowywać w opakowaniu chroniącym przed uderzeniami. Magazynować urządzenie w suchym i czystym pomieszczeniu. Przechowywać w dopuszczalnym zakresie temperatur. Chronić przed wilgocią, brudem oraz kurzem. 6. Montaż i uruchomienie Zweryfikować miejsce montażu urządzenia pod względem zgodności z wymaganiami producenta (rozdział 2 str. 4, rozdział 4 str. 9). Upewnić się, czy kierunek przepływu w instalacji jest zgodny z oznaczeniem na korpusie zaworu. Przed zainstalowaniem zaworu należy starannie wypłukać instalację, zwracając szczególną uwagę na usunięcie pozostałości po lutowaniu, cięciu rur, itp. Na przyłączach zalecany jest montaż zaworów odcinających w celu ułatwienia późniejszej konserwacji lub ewentualnej wymiany. Przed zaworem zalecany jest montaż filtra. Zamontować zawór STV na przewodzie zasilającym z przepływem zgodnym z kierunkiem strzałki na korpusie. Zawór PVM zamontować na przewodzie powrotnym również z przepływem zgodnym z kierunkiem strzałki na zaworze. Rys. 8. Schemat montażu zaworów na instalacji 10

11 Przed i za zaworami nie są wymagane, żadne odcinki proste rurociągu. Przed przystąpieniem do ustawienia ciśnienia różnicowego, należy: 1. Zamontować kapilarę na zaworze STV. Przyłącze kapilary należy zamontować zamiast czerwonego przyłącza pomiarowego (przyłącza przed trzpieniem regulacyjnym zaworu) 2. Przepłukać kapilarę przed podłączeniem do zaworu PVM, usuwając resztki powietrza. 3. Zamontować kapilarę w zaworze PVM w przystosowane go tego gniazdo. 7. Obsługa Po dokonaniu poprawnego montażu i ustawienia zaworu, nie jest wymagana żadna dodatkowa obsługa urządzenia. 8. Wyłączenie z eksploatacji, złomowanie 1. Zdemontować urządzenie 2. W trosce o ochronę środowiska naturalnego nie wolno wyrzucać wyłączonego z eksploatacji urządzenia razem z nieposegregowanymi odpadami gospodarczymi. Urządzenie należy dostarczyć do odpowiedniego punktu złomowania. Zawór PVM zbudowany jest z materiałów, które można poddać recyklingowi. 9. Gwarancja Producent udziela na urządzenie 36 miesięcy gwarancji od daty zakupu. Gwarancja traci ważność w wyniku dokonania samowolnych przeróbek lub instalacji niezgodnej z niniejszą instrukcją montażu i użytkowania. 10. Prawa autorskie Prawa autorskie instrukcji eksploatacji należą do AFRISO Sp. z o.o. Przedruk, tłumaczenie i powielanie, także częściowe jest bez pisemnej zgody zabronione. Zmiana szczegółów technicznych, zarówno pisemnych jak i w postaci obrazów jest prawnie zabroniona. Zastrzegamy sobie prawo do wprowadzania zmian bez uprzedniej informacji. 11

12 11. Satysfakcja klienta Zawory regulacyjno - pomiarowe zostały wyprodukowane dla AFRISO sp. z o.o. przez AB Markaryds Metallarmatur zgodnie z zachowaniem najwyższych światowych standardów. Dla AFRISO sp. z o.o. zadowolenie klienta jest najważniejsze. W razie pytań, propozycji lub problemów z produktem, prosimy o kontakt: zok@afriso.pl, tel Dopuszczenia i certyfikaty Zawory PVM podlegają Dyrektywie Ciśnieniowej PED 97/23/WE i zgodnie z art. 3.3 (dobra praktyka inżynierska) nie są znakowane znakiem CE. 12
