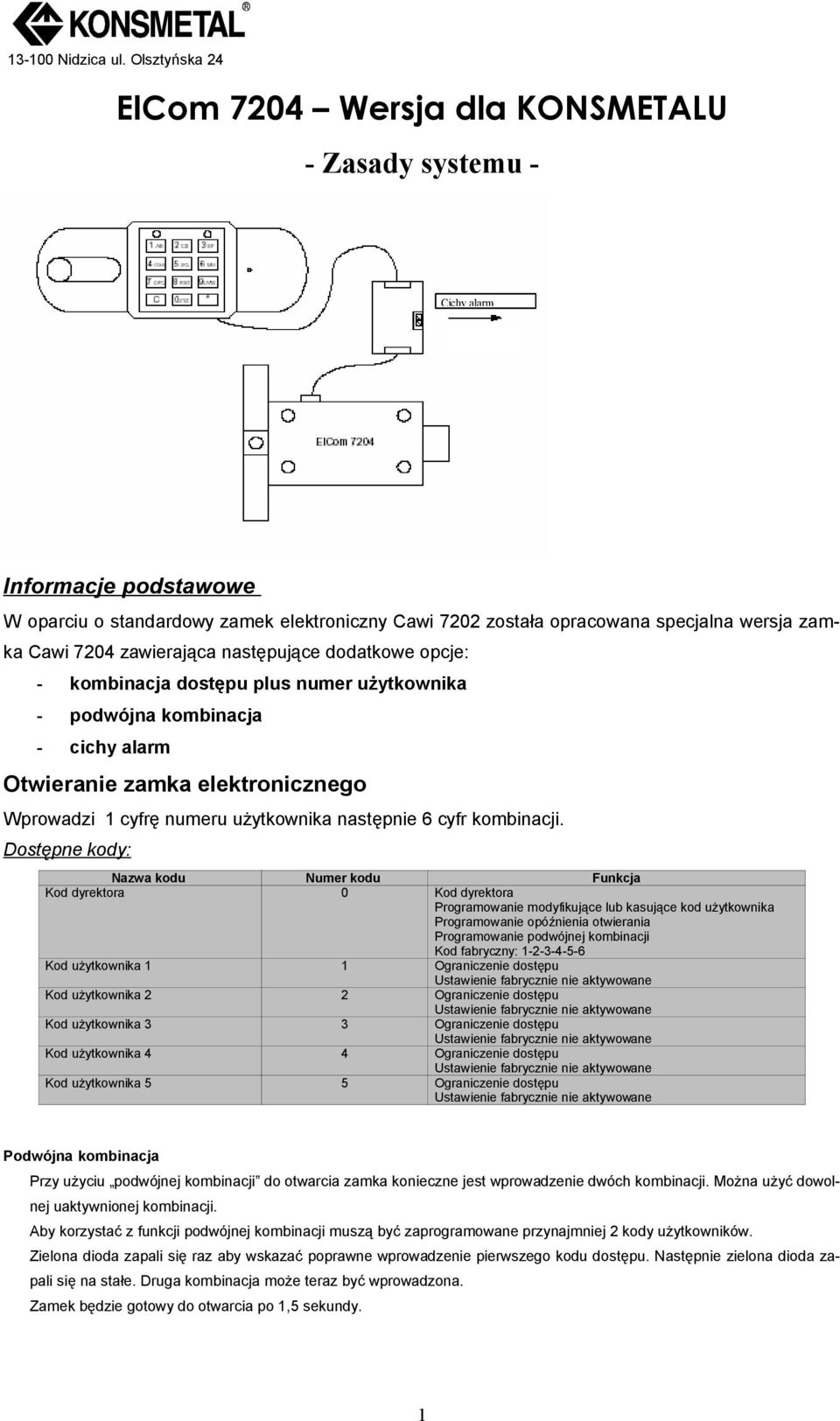

1 Nidzica ul. Olsztyńska 24 Elom 7204 Wersja dla KONSMETALU - Zasady systemu - ichy alarm Informacje podstawowe W oparciu o standardowy zamek elektroniczny awi 7202 została opracowana specjalna wersja zamka awi 7204 zawierająca następujące dodatkowe opcje: - kombinacja dostępu plus numer użytkownika - podwójna kombinacja - cichy alarm Otwieranie zamka elektronicznego Wprowadzi 1 cyfrę numeru użytkownika następnie 6 cyfr kombinacji. Dostępne kody: Nazwa kodu Numer kodu Funkcja Kod dyrektora 0 Kod dyrektora Programowanie modyfikujące lub kasujące kod użytkownika Programowanie opóźnienia otwierania Programowanie podwójnej kombinacji Kod fabryczny: Kod użytkownika 1 1 Ograniczenie dostępu Kod użytkownika 2 2 Ograniczenie dostępu Kod użytkownika 3 3 Ograniczenie dostępu Kod użytkownika 4 4 Ograniczenie dostępu Kod użytkownika 5 5 Ograniczenie dostępu Podwójna kombinacja Przy użyciu podwójnej kombinacji do otwarcia zamka konieczne jest wprowadzenie dwóch kombinacji. Można użyć dowolnej uaktywnionej kombinacji. Aby korzystać z funkcji podwójnej kombinacji muszą być zaprogramowane przynajmniej 2 kody użytkowników. Zielona dioda zapali się raz aby wskazać poprawne wprowadzenie pierwszego kodu dostępu. Następnie zielona dioda zapali się na stałe. Druga kombinacja może teraz być wprowadzona. Zamek będzie gotowy do otwarcia po 1,5 sekundy. 1

2 Programowanie (możliwe tylko z otwartymi drzwiami i zamkiem) * 2 * [kod dyrektora (6 cyfr)] * 1 * aktywowanie Podwójnej kombinacji * 2 * [kod dyrektora (6 cyfr)] * 0 * dezaktywowanie Podwójnej kombinacji ichy alarm Aby uaktywnić cichy alarm wprowadzi kod dyrektora lub kod użytkownika zwiększając ostatnią cyfrę o 1. Kiedy cichy alarm jest zapoczątkowany, sygnał wyjściowy będzie uaktywniony (obwód zostanie zamknięty) przez 1,5 sekundy (stałe ustawienie fabryczne). Gniazda sygnału wyjściowego cichego alarmu (OUT+/OUT-) znajdują się na płytce trójnikowo obwodowej. Podłączenie płytki trójnikowo obwodowej: Rysunek 1 2

3 1. Informacje podstawowe Pomimo prostej obsługi, przed użyciem zamka zaleca się szczegółowo przeczytać poniższą instrukcję. Pomoże to uniknąć błędów przy jego obsłudze. Informacje dotyczy zamka elektronicznego zainstalowanego w sejfie (lub innym wyrobie). Po każdym naciśnięciu klawisza klawiatury usłyszymy krótki sygnał potwierdzający wprowadzenie danych. zas pomiędzy przyciśnięciami nie może przekroczyć 30 sekund. W przeciwnym razie nastąpi skasowanie wszystkich wprowadzonych dotychczas danych. 2. Otwieranie zamka elektronicznego. Wprowadzi numer użytkownika a następnie 6 cyfrowy fabryczny kod naciskaj , lub też twój własny 6 cyfrowy kod. Zamek elektroniczny będzie odblokowany po czasie około 3 sekund. Zwróć uwagę: Naciśnij klawisz aby unieważnić wprowadzany kod, w tym przypadku cały kod musi byś wprowadzany od początku. Poprawne wprowadzenie kodu będzie potwierdzone akustycznym sygnałem. Zaświeci się teraz zielona dioda i zamek elektroniczny jest odblokowany do otwarcia przez okres ok. 20 sekund. Drzwi sejfu mogą być teraz odblokowane za pomocą dźwigni klawiatury i otwarte za uchwyt klawiatury. Zielona dioda będzie mrugała co 3 sekundy, tak długo jak zamek elektroniczny będzie otwarty. Uwaga: Dźwignia klawiatury nie może być ruszana przed usłyszeniem akustycznego i zaobserwowaniem optycznego sygnału odblokowania zamka. W przypadku nie otwarcia zamka przy pomocy dźwigni w ciągu 20 sekund zostanie automatycznie zablokowany. 3. Zamykanie zamka elektronicznego. Zamknij zamek przesuwając dźwignie klawiatury do wyczuwalnego oporu do poprzedniej pozycji. zerwona pokrywka musi być całkowicie zakryta przez dźwignie. Dwa sygnały o tym samym poziomie oraz zaświecenie się zielonej diody wskazuje że zamek elektroniczny jest całkowicie zabezpieczony. 4. Blokada w przypadku błędnych kodów Gdy wprowadzono nieważny kod usłyszymy 12 akustycznych sygnałów i zapali się czerwona dioda. W tym momencie ciągle masz możliwość wprowadzenia prawidłowego kodu. Jeśli wprowadzisz nieważną kombinację więcej niż 4 razy rozpocznie się okres oczekiwania. W trakcie tego czasu zamek nie będzie akceptował żadnych wprowadzeń przez 10 sekund. Każde kolejne wprowadzenie błędnego kodu wydłuża czas oczekiwania o kolejne 10 sekund. zas oczekiwania nie może być przerwany przy użyciu przycisku. 5. Korekta za pomocą przycisku W przypadku gdy naciśniesz przycisk w trakcie wprowadzania kodu, wszystkie wcześniej wprowadzone cyfry zostaną unieważnione. Gdy faza programowania jest rozpoczęta, zamek wyjdzie z trybu programowania; musisz ponownie rozpocząć programowanie od samego początku. Wyjątek: zas oczekiwania po wprowadzeniu błędnego kodu i ostrzeżenie niskiego poziomu naładowania baterii nie mogą być przerwane przy pomocy klawisza. 6. Monitorowanie poziomu naładowania baterii, zmiana baterii. Jeśli napięcie w bateriach jest niewystarczające usłyszymy 10 kolejno nisko-wysokich zmieniających się dźwięków a po wprowadzeniu kodu czerwona i zielona dioda będzie świeciła się na przemian. Takie zachowanie zamka informuje nas, że w ciągu 2 dni należy wymienić baterie alkaiczne 1,5 volta na nowe. Zwróć uwagę: Jeśli zignorujesz ostrzeżenie niskiego poziomu naładowania baterii przez dłuższy czas, zamka a w konsekwencji sejfu nie będzie można otworzyć. Zaleca się aby baterie wymieniać przy otwartym sejfie. Pokrywa do schowka baterii jest usytuowana po prawej stronie klawiatury zamka. Odkręć śrubę Phillips, zdejmij pokrywę zgodnie z kierunkiem strzałki (patrz rysunek 1). Usuń zużyte baterie, zamień na dwie nowe alkaiczne baterie 1,5 volta. Kierunek instalowania baterii pokazany jest po wewnętrznej stronie pokrywy. Uwaga! 1. Mimo wymiany baterii wszystkie wpisane wcześniej kombinacie zostaną zachowane. 2. Podczas gdy baterie wyczerpią się pod nieobecność użytkownika (np. wyjechał na wakacje) po wymianie baterii na nowe zamek będzie pracował z kodami oraz funkcjami ustawionymi przez użytkownika przed wyczerpaniem się baterii. 7. Programowanie zamka elektronicznego. Przed użyciem sejfu po raz pierwszy należy z przyczyn bezpieczeństwa wprowadzić swój osobisty kod. Programowanie możliwe jest tylko przy otwartym zamku elektronicznym. Wybierz nowy 6 cyfrowy kod przed rozpoczęciem programowania. Nie używaj żadnych osobistych danych do programowania (dzień urodzenia czy też innych informacji) które mogą być czerpane z wiedzy o Twojej osobie. Zachowaj swój kod w bezpiecznym miejscu dostępnym tylko dla ciebie. 3

4 7.1 Programowanie kodu podstawowego Uwaga: Możliwe tylko z otwartymi drzwiami i zamkiem. Wybierz tryb programowania 0 Wprowadź poprzedni 6 cyfrowy podstawowy kod Wprowadź nowy 6 cyfrowy podstawowy kod Potwierdź nowy podstawowy kod przez powtórzenie nowego kodu 7.2 Programowanie nowego kodu użytkownika. Uwaga: Możliwe tylko z otwartymi drzwiami i zamkiem. Program 1 - modyfikacja, zmiana lub kasowanie 1 Wybierz kod użytkownika 1 Wprowadź 6 cyfrowy kod użytkownika Potwierdź nowy kod użytkownika przez ponowne wprowadzenie OK = zmieniający się niski-wysoki ton Nieważny = czerwona dioda OK.= zmieniający się niskiwysoki ton Nieważny = czerwona dioda Ustawienie fabryczne: u producenta. Ważne: Proszę sprawdź czy zamek funkcjonuje poprawnie po wprowadzeniu nowego podstawowego kodu przed zamknięciem drzwi sejfu Można zaprogramować maksymalnie 5 kodów użytkowników Kod użytkownika 1 ( Kod użytkownika 2 ( Kod użytkownika 3 ( Kod użytkownika 4 ( Kod użytkownika 5 Uwaga: W przypadku błędu programowania stary podrzędny kod będzie zachowany Kasowanie kodu użytkownika. Uwaga: Możliwe tylko z otwartymi drzwiami i zamkiem elektronicznym. Program 1 - modyfikacja, zmiana lub kasowanie 1 Wybierz numer kodu użytkownika, np. 2 2 OK.= zmieniający się niskiwysoki ton Nieważny = czerwona dioda Kod użytkownika 1 ( Kod użytkownika 2 ( Kod użytkownika 3 ( Kod użytkownika 4 ( Kod użytkownika 5 Uwaga: W przypadku błędu programowania stary podrzędny kod będzie zachowany 7.3 Programowanie opóźnienia czasowego. Uwaga: Możliwe z otwartymi drzwiami i zamkiem elektronicznym. Program 3 - programowanie lub kasowanie 3 Wprowadź czas opóźnienia do otwarcia 0 1. OK = zielona dioda Nieważne = czerwona dioda Uwaga: Zaprogramowany czas opóźnienia otwarcia będzie zastosowany dla wszystkich użytkowników. (( = 1 minuta do (( = 99 minut 4

5 Wyjaśnienie: Przy otwieraniu zamka, kiedy wprowadzony został poprawny kod, zielona dioda będzie mrugała w przerwach 5 sekundowych. W trakcie opóźnienia czasowego zamek nie będzie reagował na jakiekolwiek naciskanie klawiszy. Kiedy okres ten minie usłyszymy kilka wysokich sygnałów i zapali się zielona dioda. Zaczyna się czas odblokowania zamka i po ponownym wprowadzeniu kodu (1+6) możliwe jest otwarcie zamka za pomocą dźwigni klawiatury. Opóźnienie czasowe - czas od wprowadzenia ostatniej cyfry prawidłowego kodu do czasu odblokowania. zas odblokowania - czas potrzebny do przeprowadzenia procedury otwierania. Kiedy upłynie ten czas zamek elektroniczny będzie ponownie zabezpieczony. Opóźnienie czasowe trwające 1 do 3 minuty czas odblokowania 20 sekund Opóźnienie czasowe trwające 4 do 10 minut czas odblokowania 1 minuta Opóźnienie czasowe trwające 11 do 99 minut czas odblokowania 2 minuty Kasowanie opóźnienia czasowego. Uwaga: Możliwe tylko z otwartymi drzwiami i zamkiem elektronicznym Funkcja Przyciski Odpowiedzi Niski ton Program 3 - programowanie lub kasowanie 3 Wprowadź czas opóźnienia do otwarcia 0 0. OK = zielona dioda Nieważne= czerwona dioda i 12 tonów 8. Określenie modelu zamka. Uwaga: Możliwe tylko z zamkniętym zamkiem elektronicznym: Określenie modelu zamka zerwona dioda zapala Model zamka: 7204 się na około 3 sekundy Uwaga: Gwarancja nie obejmuje usterek spowodowanych niewłaściwym programowaniem, użyciem nadmiernej siły lub niewłaściwą obsługą. Zalecamy zabezpieczenie się odpowiednim pakietem ubezpieczeniowym aby chronić zawartość twojego sejfu. Twój agent ubezpieczeniowy może dostarczyć szczegółowych informacji. 9. Rozwiązywanie problemów w przypadku niesprawności Problem Możliwa przyczyna środek zaradczy Brak sygnału dźwiękowego i diody nie świecą się Niewłaściwe zainstalowanie baterii, baterie wyczerpane Zainstaluj baterie lub wymień na nowe Nie można obrócić dźwigni klawiatury po Baterie za słabe aby odblokować zamek Wymień baterie wprowadzeniu poprawnego kodu elektroniczny zerwona dioda miga co 5 sekund; Zaprogramowano opóźnienie czasowe Patrz punkt 7.3 elektronika nie odpowiada na żadne wprowadzenia kodu. 12 tonowych sygnałów, czerwona dioda świeci się Niewłaściwe wprowadzenie kodu głównego lub kodu użytkownika Wprowadzi prawidłowy kod główny lub kod użytkownika 5
