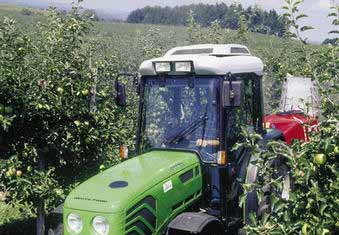

1 ZASTOSOWANIE - Profesjonalne sadownictwo - Uprawy specjalistyczne - Szerokość min. od 1100mm standard 1280mm (przy ogumieniu 360/70 R 24 tył)

2 SILNIK - EURO II - Duża pojemność 3,0 lub 4,0 L -Chłodzenie ciecz + olej -Układ wtryskowy 1200bar ststemu PPM (BOSCH) -Niskie zużycie paliwa Agrocompact Moc KM wg(2000/25/ce) Ilość cylindrów / pojemność cm³ 3 Turbo / / Turbo / 4000 SILNIK - Silnik regulowany elektronicznie -wyższa elastyczność -Niższe zużycie paliwa -Wyższa moc -pamięć obrotów Wersja Zakres stałej mocy Max moment (Nm) Zakres stałego momentu

3 SILNIK REGULACJA ELEKTRONICZNA SILNIKA Schemat systemu Regulator elektroniczny obrotów silnika Sterowanie ręczne z pamięcią obrotów Pedał gazu Czujnik obrotów silnika Centralka UKŁAD CHŁODZENIA OLEJU Hydrauliczny obwód z chłodnicą oleju - optymalne parametry oleju bardzo dobry dostęp do chłodnicy oleju Umożliwia ciągłą pracę z narzędziami o napędzie hydraulicznym

4 SKRZYNIA BIEGÓW - Skrzynia biegów o 5-ciu przełożeniach z mini reduktorem i super reduktorem + zsynchronizowanym rewersem mechanicznym ilość przełożeń 30przód + 15 tył (standard) - Skrzynia biegów o 5-ciu przełożeniach Multispeed (3 biegi załączane pod obciążeniem) z super reduktorem + zsynchronizowanym rewersem mechanicznym ilość przełożeń 45 przód + 45 tył opcja SKRZYNIA BIEGÓW Prędkości na poszczególnych przełożeniach

5 UKŁAD NAPĘDOWY -Układ kierowniczy hydrostatyczny z niezależną pompą i regulacją kierownicy -Kąt skrętu 60 -Promień zawracania 2,90 m (model 3 cyl.) 3,20 m (model 4 cyl.) - UKŁAD NAPĘDOWY Sterowniki elektrohydrauliczne dla załączania blokady mechanizmów różnicowych przedniej i tylnej oraz napędu 4WD

6 PODNOŚNIK TYLNY Mechaniczna regulacja podnośnika - Regulacja siłowa (zielony) - Regulacja pozycyjna (żółty) - Funkcja Float (niebieski) - Regulacja mieszana (żółty-zielony PODNOŚNIK TYLNY Elektroniczna regulacja podnośnika tylnego - Łatwość obsługi - Komfort pracy - Precyzyjne nastawy - Regulacja szybkości pracy - Regulacja z zewnątrz

7 UKŁAD HYDRAULICZNY Rozdzielacz hydrauliczny -4wyjścia -6 wyjść -Regulacja przepływu - Wolny powrót oleju -Chłodnica oleju UKŁAD HYDRAULICZNY- opcje - Rozdzielacze hydrauliczne 12-to drogowe - 3 obwody 6 wyjść z tyłu (std) + 2 obwody 6 wyjść po prawej stronie centralnie (dystr. przedni) - 1 obwód 2 wyjścia przełączany zamiennie przódtył -1wolny powrót z tyłu

8 WOM TYLNY -Sprzęgło WOM-u tarczowe w kąpieli olejowej sterowane elektrohydraulicznie poprzez przycisk - Sterowanie w kabinie -Wyświetlanie prędkości -WOM tylny 540/540ECO/ WOM zsynchronizowany WOM TYLNY Zalety W.O.M. ECO: Moc (KM) Moment (Nm) -Mniejszeobroty silnika -Mniejszezużycie paliwa Optymalne zużycie paliwa -Mniejszyhałas w kabinie Obr/min

9 WOM TYLNY Sprzęgło WOM wielotarczowe mokre załączane elektrohydraulicznie Zalety : - komfort obsługi - bezpieczne włączanie -wysoka trwałość -duża odporność na przeciążenia -płynny start PODNOŚNIK I WOM PRZEDNI - WOM przedni: sprzęgło wielotarczowe w kąpieli olejowej -Prędkość 1000 obr/min. sterowanie elektrohydrauliczne poprzez przycisk - Podnośnik przedni zintegrowany, udźwig 1500 kg -Obciążnik przedni o zaczepie automatycznym 250 kg -Błotniki przednie stałe

10 UKŁAD HAMULCOWY X Zintegrowany działający na 4 koła -Możliwość dowolnej konfiguracji - Sterowanie hydrostatyczne - Optymalne wymiary -Niezależny hamulec postojowy KABINA - Kabina, szczelna, izolowana, ogrzewana / wentylowana, nadciśnieniowa - Klimatyzacja (opcja) - Filtr powietrza z wkładem węglowym + filtr z wkładem papierowym - Szyby atermiczne, wycieraczki tylna i przednia, lusterka wsteczne zewnętrzne (składane) - 4 reflektory pracy, składane lampy kierunkowskazów - Szeroko otwierane drzwi

11 KABINA Miejsce kierowania KABINA - Wyposażenie - Ergonomiczne rozmieszczenie i pogrupowanie elementów sterujących - Kolumna kierownicza regulowana - Tapicerowany fotel na zawieszeniu mechanicznym lub pneumatycznym z pasem bezpieczeństwa -Dźwignie zmiany biegów i inwersora umieszczone po lewej i prawej stronie cockpitu -Pedały podwieszane sterowanie hydrostatyczne - Doskonała aranżacja i ergonomia wnętrza - Optymalna widoczność na wszystkie strony -Wydajny system nawiewowy 6 dysz kierunkowych - Przednia i tylna szyba otwierana, profilowana

12 KABINA - Wyposażenie Profesjonalne oprzyrządowanie DIGITALE Wskazania czasu pracy - Obroty WOM-u - Przejechany dystans -Prędkość OBSŁUGA - Prosta i szybka obsługa - Maska i boczki silnika zdejmowane bez użycia narzędzi - Szybki i łatwy dostęp do elementów wymagających obsługi i konserwacji - Niskie koszty eksploatacji
