INSTRUKCJA INSTALACJI ODBIORNIKA GPS

Transkrypt

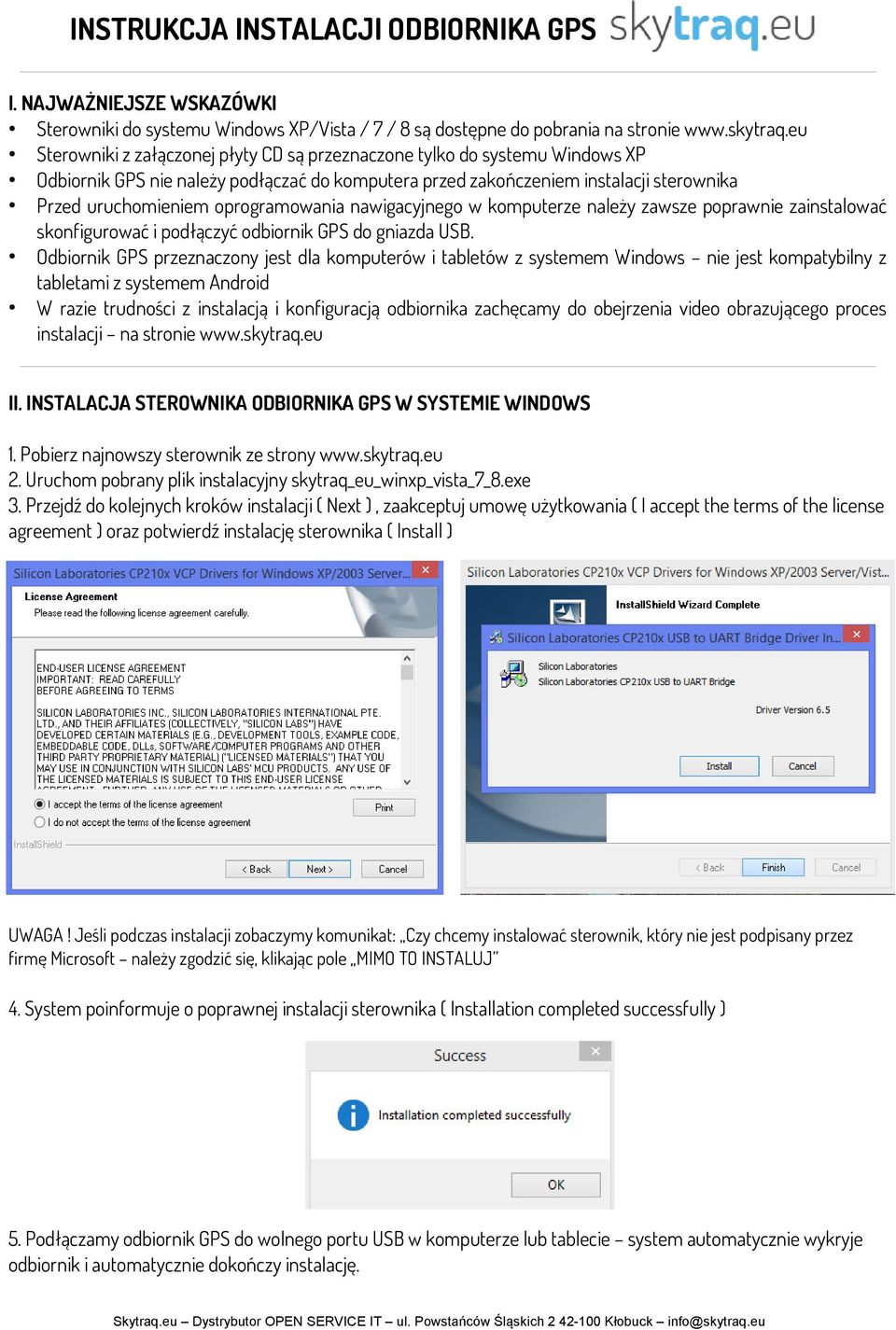

1 INSTRUKCJA INSTALACJI ODBIORNIKA GPS I. NAJWAŻNIEJSZE WSKAZÓWKI Sterowniki do systemu Windows XP/Vista / 7 / 8 są dostępne do pobrania na stronie Sterowniki z załączonej płyty CD są przeznaczone tylko do systemu Windows XP Odbiornik GPS nie należy podłączać do komputera przed zakończeniem instalacji sterownika Przed uruchomieniem oprogramowania nawigacyjnego w komputerze należy zawsze poprawnie zainstalować skonfigurować i podłączyć odbiornik GPS do gniazda USB. Odbiornik GPS przeznaczony jest dla komputerów i tabletów z systemem Windows nie jest kompatybilny z tabletami z systemem Android W razie trudności z instalacją i konfiguracją odbiornika zachęcamy do obejrzenia video obrazującego proces instalacji na stronie II. INSTALACJA STEROWNIKA ODBIORNIKA GPS W SYSTEMIE WINDOWS 1. Pobierz najnowszy sterownik ze strony 2. Uruchom pobrany plik instalacyjny skytraq_eu_winxp_vista_7_8.exe 3. Przejdź do kolejnych kroków instalacji ( Next ), zaakceptuj umowę użytkowania ( I accept the terms of the license agreement ) oraz potwierdź instalację sterownika ( Install ) UWAGA! Jeśli podczas instalacji zobaczymy komunikat: Czy chcemy instalować sterownik, który nie jest podpisany przez firmę Microsoft należy zgodzić się, klikając pole MIMO TO INSTALUJ 4. System poinformuje o poprawnej instalacji sterownika ( Installation completed successfully ) 5. Podłączamy odbiornik GPS do wolnego portu USB w komputerze lub tablecie system automatycznie wykryje odbiornik i automatycznie dokończy instalację.

2 III. KONFIGURACJA ODBIORNIKA NA PRZYKŁADZIE OPROGRAMOWANIA AUTOMAPA EU 1. Po poprawnej instalacji sterownika i podłączenia odbiornika do portu USB, należy dokonać sprawdzenia parametrów odbiornika w komputerze. W tym celu przechodzimy do Menadżera Urządzeń ( klikamy prawym przyciskiem myszy na ikonie Mój Komputer wybieramy Właściwości oraz zakładkę Menadżer Urządzeń lub wchodzimy bezpośrednio do menu Panelu Sterowania Sprzęt i Urządzenia ) 2. Menadżer urządzeń wyświetli wszystkie dostępne urządzenia na komputerze. Szukamy zakładki Porty (COM i LPT) po rozwinięciu której, wyświetli się nazwa zainstalowanego odbiornika GPS wraz z numerem portu COM, na którym zainstalował się odbiornik klikamy na niej prawym przyciskiem myszy i wybieramy pole właściwości. UWAGA! Zapamiętujemy numer portu COM odbiornika w powyższym przykładzie jest to COM3 numer może różnić się w zależności od komputera. 3. W wyświetlonym oknie przechodzimy do zakładki Ustawienia portu. Sprawdzamy czy wszystkie pola ustawione są zgodnie z poniższym przykładem ( Liczba bitów na sekundę: 9600 Bity danych: 8 Parzystość: Brak Bity stopu: 1 Sterowanie przepływem: Brak ) Jeśli nie dokonujemy zmiany zgodnie z podanymi parametrami.

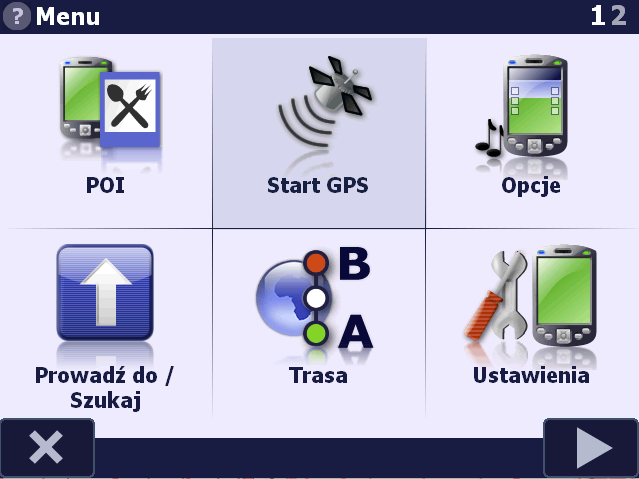

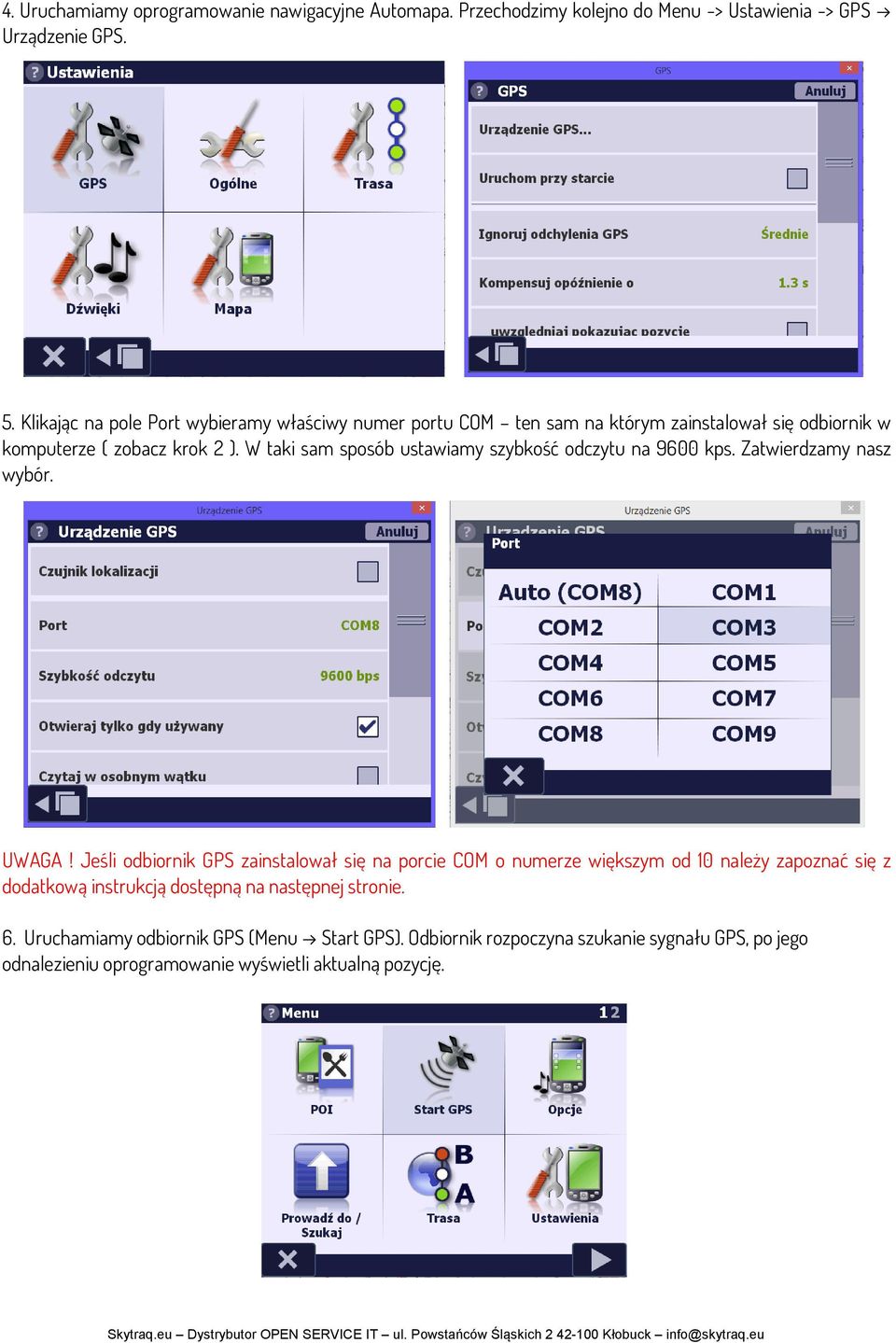

3 4. Uruchamiamy oprogramowanie nawigacyjne Automapa. Przechodzimy kolejno do Menu -> Ustawienia -> GPS Urządzenie GPS. 5. Klikając na pole Port wybieramy właściwy numer portu COM ten sam na którym zainstalował się odbiornik w komputerze ( zobacz krok 2 ). W taki sam sposób ustawiamy szybkość odczytu na 9600 kps. Zatwierdzamy nasz wybór. UWAGA! Jeśli odbiornik GPS zainstalował się na porcie COM o numerze większym od 10 należy zapoznać się z dodatkową instrukcją dostępną na następnej stronie. 6. Uruchamiamy odbiornik GPS (Menu Start GPS). Odbiornik rozpoczyna szukanie sygnału GPS, po jego odnalezieniu oprogramowanie wyświetli aktualną pozycję.

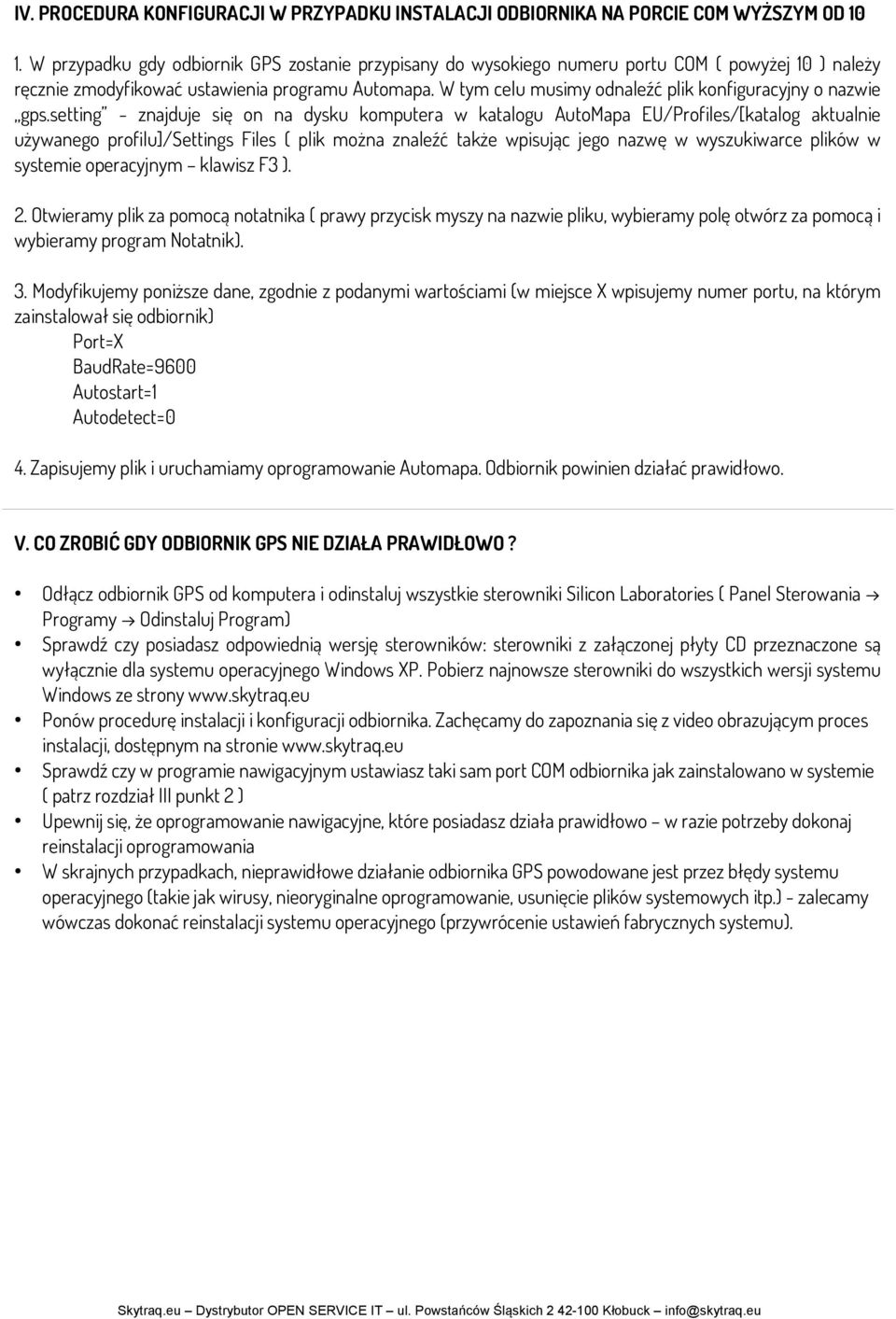

4 IV. PROCEDURA KONFIGURACJI W PRZYPADKU INSTALACJI ODBIORNIKA NA PORCIE COM WYŻSZYM OD W przypadku gdy odbiornik GPS zostanie przypisany do wysokiego numeru portu COM ( powyżej 10 ) należy ręcznie zmodyfikować ustawienia programu Automapa. W tym celu musimy odnaleźć plik konfiguracyjny o nazwie gps.setting - znajduje się on na dysku komputera w katalogu AutoMapa EU/Profiles/[katalog aktualnie używanego profilu]/settings Files ( plik można znaleźć także wpisując jego nazwę w wyszukiwarce plików w systemie operacyjnym klawisz F3 ). 2. Otwieramy plik za pomocą notatnika ( prawy przycisk myszy na nazwie pliku, wybieramy polę otwórz za pomocą i wybieramy program Notatnik). 3. Modyfikujemy poniższe dane, zgodnie z podanymi wartościami (w miejsce X wpisujemy numer portu, na którym zainstalował się odbiornik) Port=X BaudRate=9600 Autostart=1 Autodetect=0 4. Zapisujemy plik i uruchamiamy oprogramowanie Automapa. Odbiornik powinien działać prawidłowo. V. CO ZROBIĆ GDY ODBIORNIK GPS NIE DZIAŁA PRAWIDŁOWO? Odłącz odbiornik GPS od komputera i odinstaluj wszystkie sterowniki Silicon Laboratories ( Panel Sterowania Programy Odinstaluj Program) Sprawdź czy posiadasz odpowiednią wersję sterowników: sterowniki z załączonej płyty CD przeznaczone są wyłącznie dla systemu operacyjnego Windows XP. Pobierz najnowsze sterowniki do wszystkich wersji systemu Windows ze strony Ponów procedurę instalacji i konfiguracji odbiornika. Zachęcamy do zapoznania się z video obrazującym proces instalacji, dostępnym na stronie Sprawdź czy w programie nawigacyjnym ustawiasz taki sam port COM odbiornika jak zainstalowano w systemie ( patrz rozdział III punkt 2 ) Upewnij się, że oprogramowanie nawigacyjne, które posiadasz działa prawidłowo w razie potrzeby dokonaj reinstalacji oprogramowania W skrajnych przypadkach, nieprawidłowe działanie odbiornika GPS powodowane jest przez błędy systemu operacyjnego (takie jak wirusy, nieoryginalne oprogramowanie, usunięcie plików systemowych itp.) - zalecamy wówczas dokonać reinstalacji systemu operacyjnego (przywrócenie ustawień fabrycznych systemu).

5 VI. WARUNKI GWARANCJI Gwarantem jest firma OPEN SERVICE IT z siedzibą w Kłobucku, ul. Powstańców Śląskich 2, Kłobuck. 1. Termin gwarancji wynosi 24 miesięcy, licząc od daty zakupu przez nabywcę finalnego. Gwarancja obowiązuje na terytorium RP. 2. Naprawy sprzętu w okresie gwarancyjnym wykonywane są przez Serwis Dystrybutora lub inne upoważnione przez Gwaranta punkty serwisowe. 3. W przypadku stwierdzenia, w okresie ważności gwarancji wady lub uszkodzenia sprzętu, zostanie ona bezpłatnie usunięta w ciągu 14 dni roboczych od daty dostarczenia sprzętu do punktu serwisowego wskazanego przez Gwaranta. 4. Odpowiedzialność za bezpieczne i kompletne dostarczenie sprzętu do punktu serwisowego ponosi reklamujący. Sprzęt do naprawy powinien być dostarczony w oryginalnym opakowaniu fabrycznym. 5. Warunkiem przyjęcia urządzenia do naprawy gwarancyjnej jest dostarczenie przez reklamującego dowodu zakupu (oryginał faktury lub paragon fiskalny). Serwis może odmówić wykonania naprawy gwarancyjnej w przypadku stwierdzenia niezgodności danych w dokumentach lub stwierdzenia ingerencji w podzespołu urządzenia. 6. Gwarancja nie obejmuje sprzętu: użytkowanego niezgodnie z instrukcją instalacji, konfiguracji i obsługi, uszkodzonego przez czynniki zewnętrzne (uszkodzenia mechaniczne, zalania, zanieczyszczenia, wpływ wysokiej temperatury), zmienionego lub użytkowanego niezgodnie z przeznaczeniem, Zakresem gwarancji nie są objęte czynności wymienione w instrukcji obsługi (tj. instalacja sprzętu) oraz czynności związane z konfiguracją i obsługą oprogramowania nawigacyjnego innych producentów. 7. W przypadku nieuzasadnionej reklamacji (po stwierdzeniu prawidłowego działania sprzętu przez punkt serwisowy) reklamujący pokrywa koszty sprawdzenia sprzętu w wysokości 50zł brutto oraz koszty transportu urządzenia do i od punktu serwisowego. 8. Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.
