Systemy wbudowane. Paweł Pełczyński
|
|
- Kazimierz Komorowski
- 8 lat temu
- Przeglądów:
Transkrypt

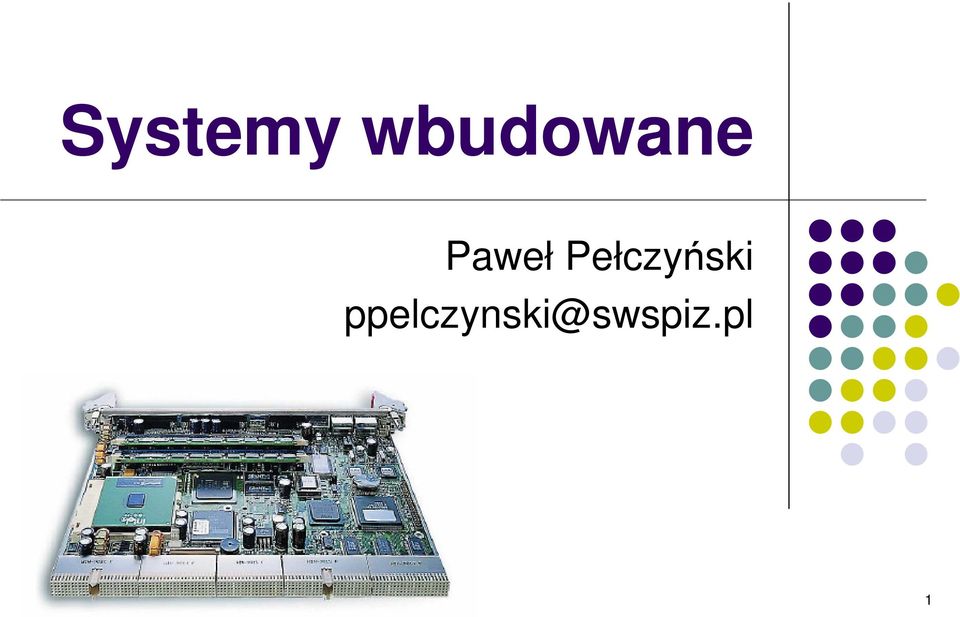

1 Systemy wbudowane Paweł Pełczyński 1
2 Program przedmiotu Wprowadzenie definicja, zastosowania, projektowanie systemów wbudowanych Mikrokontrolery AVR Programowanie mikrokontrolerów Środowisko uruchamiania aplikacji Wybrane aplikacje prostych systemów wbudowanych 2
3 Literatura Jarosław Doliński, Mikrokontrolery AVR w praktyce", BTC, Warszawa 2003 Rafał Baranowski, Mikrokontrolery AVR ATmega w praktyce, BTC, Warszawa 2005 Strona producenta mikrokontrolerów - firmy Atmel Strona AVRfreaks (GCC, AVRStudio 4, dokumentacja) 3
4 Definicja systemu wbudowanego Elektronik, : Systemy wbudowane : System wbudowany można zdefiniować jako dedykowany system komputerowy, składający się z odpowiednio dobranych komponentów sprzętowych i programowych, zaprojektowany pod kątem określonej aplikacji programowej. Aplikacja odpowiada za realizację funkcji systemu wbudowanego i wpływa na sposób jego postrzegania przez użytkownika końcowego. 4
5 Obszary zastosowań systemów wbudowanych Automatyka przemysłowa, robotyka Motoryzacja Źródło: 5
6 Obszary zastosowań systemów wbudowanych Diagnostyka medyczna Nawigacja satelitarna, lotnictwo Telekomunikacja Źródło: 6
7 Obszary zastosowań systemów wbudowanych Sprzęt elektroniczny powszechnego użytku Sprzęt AGD Wiele innych Źródło: 7
8 Cechy charakterystyczne systemów wbudowanych Dopasowanie poziomu rozbudowania do pełnionej funkcji Duża odporność na awarie sprzętu i zakłócenia Intensywnie przetestowane oprogramowanie Stabilność działania aplikacji 8
9 Typowa struktura systemu wbudowanego Obwody wejściowe (rejestracja sygnałów, akwizycja danych) Jednostka centralna (algorytm sterowania) Obwody wyjściowe (sterowanie) 9
10 Obwody wejściowe Wejścia cyfrowe, (czujniki, liczniki) Wejścia analogowe (komparatory, przetworniki A/C) Wejścia portów komunikacyjnych (UART, CAN) 10
11 Jednostka centralna CPU Nieulotna pamięć programu, FLASH Pamięć danych typu RAM Pamięć konfiguracji i parametrów EEPROM Układy czasowo-licznikowe Kontroler przerwań, kontroler DMA, interfejsy komunikacyjne Jednostka centralna jest często realizowana w pojedynczym układzie scalonym, zwanym mikrokontrolerem. 11
12 Obwody wyjściowe Przetworniki C/A Układy PWM Cyfrowe wyjścia sterujące Wyjścia portów komunikacyjnych 12
13 Projektowanie systemu wbudowanego Jest to projekt zarówno sprzętu jak i oprogramowania. Oprogramowanie dzieli się na warstwę systemową i aplikacyjną Stopień rozbudowania warstwy systemowej jest bardzo różnorodny, od podstawowych funkcji I/O po systemy operacyjne czasu rzeczywistego 13
14 Projektowanie systemu wbudowanego Konieczna jest dokładna analiza wymagań stawianych systemowi wbudowanemu Błędne decyzje projektowe mogą prowadzić do konieczności przeprojektowania zarówno oprogramowania jak i sprzętu Konieczna jest analiza i ocena wiarygodności oprogramowania 14
15 Platformy sprzętowe Ze względu na bardzo różnorodne wymagania i funkcje systemów wbudowanych nie jest możliwe wybranie jednej, uniwersalnej platformy sprzętowej dla wszystkich zastosowań. 15
16 Platformy sprzętowe Na wybór architektury systemu wbudowanego wpływa przede wszystkim poziom skomplikowania funkcji systemu i obszar zastosowań Istnieje obszar zastosowań o dużym poziomie odpowiedzialności, np. kontrola lotów, gdzie konieczne jest zastosowanie sprzętu niezawodnego i odpornego na błędy W zastosowaniach powszechnego użytku głównym wyznacznikiem jest niska cena sprzętu 16
17 Platformy sprzętowe W przypadku produkcji wielkoseryjnej uzasadnione jest projektowanie dedykowanego sprzętu do danego zastosowania, np. telefony komórkowe. 17
18 Platformy sprzętowe W produkcji małoseryjnej powszechnie wykorzystuje się: - gotowe moduły mikrokontrolerów - komputery przemysłowe - sterowniki PLC 18
19 Powszechnie wykorzystywane platformy sprzętowe Compact PCI Platforma komputera przemysłowego oraz standard magistrali łączącej jego moduły, wywodzący się z powszechnie używanej w komputerach klasy PC magistrali PCI. Złącza standardu Compact PCI Źródło: 19
20 Powszechnie wykorzystywane platformy sprzętowe PC/104 Standard komputerów przemysłowych definiujący wymiary modułów oraz rodzaj i rozmieszczenie złączy. Standard pozwala na budowę komputerów modułowych przez łączenie plastrów, zawierających różne moduły funkcjonalne. Budowa sterownika W standardzie PC/104 Źródło: 20
21 Powszechnie wykorzystywane platformy sprzętowe SOM (ang: System on Module) standard komputerów modułowych o bardzo małych wymiarach i zazwyczaj tylko pasywnym chłodzeniu. Źródło: 21
22 Powszechnie wykorzystywane platformy sprzętowe Biscuit PC Komputery jednopłytkowe o małych rozmiarach, mogą posiadać złącza np.. W standardzie PC/104 w celu rozbudowy. Źródło: 22
