1 Instrukcja instalacji zmywarki LS 9117 BX

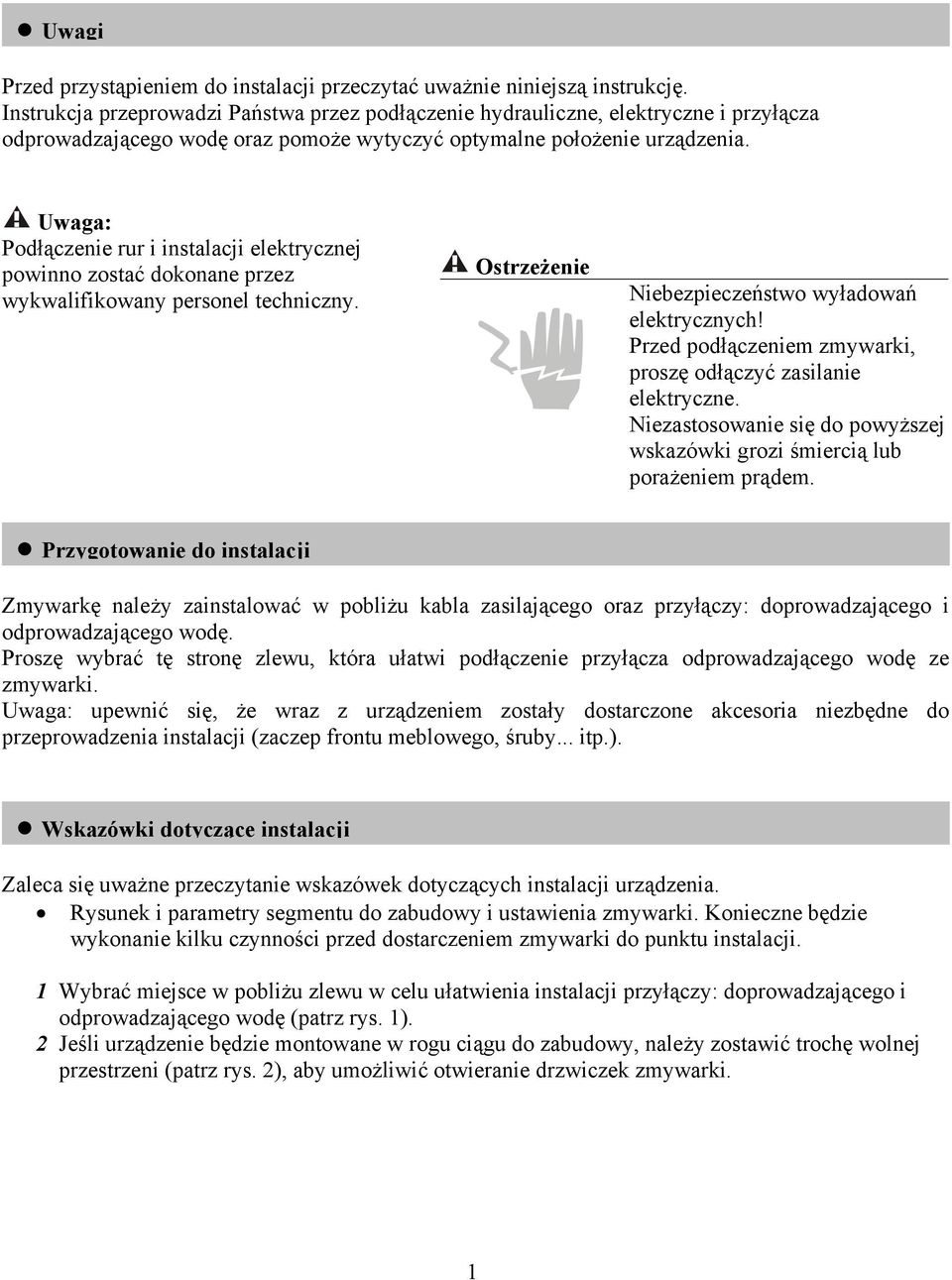

2 Uwagi Przed przystąpieniem do instalacji przeczytać uważnie niniejszą instrukcję. Instrukcja przeprowadzi Państwa przez podłączenie hydrauliczne, elektryczne i przyłącza odprowadzającego wodę oraz pomoże wytyczyć optymalne położenie urządzenia. Uwaga: Podłączenie rur i instalacji elektrycznej powinno zostać dokonane przez wykwalifikowany personel techniczny. Ostrzeżenie Niebezpieczeństwo wyładowań elektrycznych! Przed podłączeniem zmywarki, proszę odłączyć zasilanie elektryczne. Niezastosowanie się do powyższej wskazówki grozi śmiercią lub porażeniem prądem. Przygotowanie do instalacji Zmywarkę należy zainstalować w pobliżu kabla zasilającego oraz przyłączy: doprowadzającego i odprowadzającego wodę. Proszę wybrać tę stronę zlewu, która ułatwi podłączenie przyłącza odprowadzającego wodę ze zmywarki. Uwaga: upewnić się, że wraz z urządzeniem zostały dostarczone akcesoria niezbędne do przeprowadzenia instalacji (zaczep frontu meblowego, śruby... itp.). Wskazówki dotyczące instalacji Zaleca się uważne przeczytanie wskazówek dotyczących instalacji urządzenia. Rysunek i parametry segmentu do zabudowy i ustawienia zmywarki. Konieczne będzie wykonanie kilku czynności przed dostarczeniem zmywarki do punktu instalacji. 1 Wybrać miejsce w pobliżu zlewu w celu ułatwienia instalacji przyłączy: doprowadzającego i odprowadzającego wodę (patrz rys. 1). 2 Jeśli urządzenie będzie montowane w rogu ciągu do zabudowy, należy zostawić trochę wolnej przestrzeni (patrz rys. 2), aby umożliwić otwieranie drzwiczek zmywarki. 1

3 [Rysunek 1] Wymiary segmentu przeznaczonego pod zabudowę zmywarki: maksymalnie 5 mm odstępu pomiędzy górną krawędzią zmywarki a blatem; drzwiczki zrównane z krawędzią segmentu mm Wylot linii zasilania elektrycznego, Ingressi odprowadzenia delle linee i 580mm di doprowadzenia alimentazione, scarico wody e alimentazione idrica Przestrzeń Spazio pomiędzy tra parte inferiore e parte dolną superiore częścią ciągu del vano do zabudowy a incasso a podłogą 450 mm [Rysunek 2] Minimalna odległość przy otwartych drzwiczkach Lavastoviglie Zmywarka Ciąg Vano do zabudowy a incasso Sportello Drzwiczki della lavastoviglie zmywarki Wolna przestrzeń: min. 50 mm Spazio minimo di 50 mm Wymiary i instalacja frontu meblowego 1 Wykonany z drewna front meblowy instaluje się w sposób przedstawiony na rysunku nr 3: (Rysunek 3) Zainstalować front meblowy zgodnie z wymiarami podanymi na rysunku Długość frontu meblowego powinna zawierać się między 506,5 a 590 mm Jednostka: mm 2

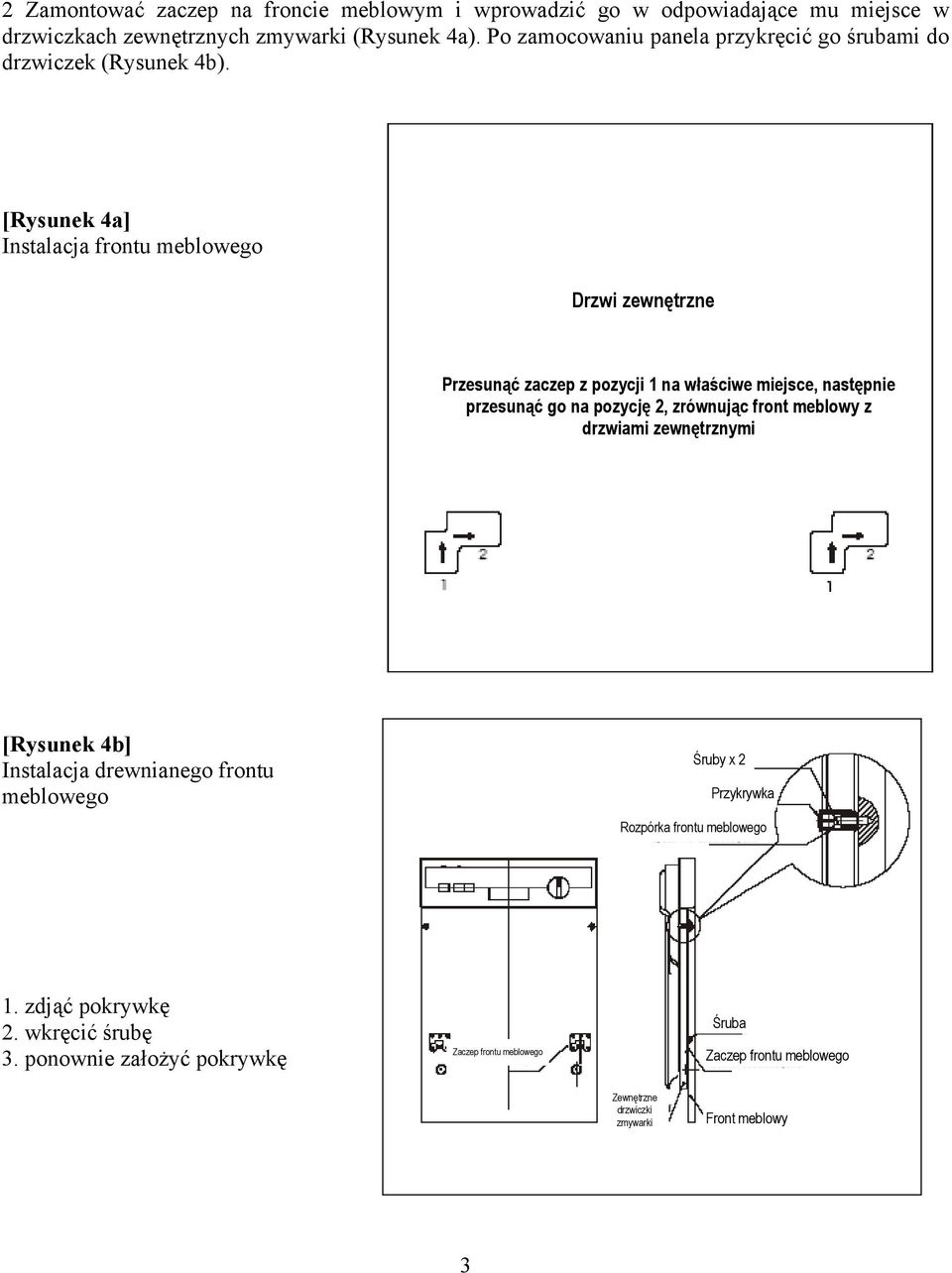

4 2 Zamontować zaczep na froncie meblowym i wprowadzić go w odpowiadające mu miejsce w drzwiczkach zewnętrznych zmywarki (Rysunek 4a). Po zamocowaniu panela przykręcić go śrubami do drzwiczek (Rysunek 4b). [Rysunek 4a] Instalacja frontu meblowego Drzwi zewnętrzne Przesunąć zaczep z pozycji 1 na właściwe miejsce, następnie przesunąć go na pozycję 2, zrównując front meblowy z drzwiami zewnętrznymi [Rysunek 4b] Instalacja drewnianego frontu meblowego Śruby x 2 Przykrywka Rozpórka frontu meblowego 1. zdjąć pokrywkę 2. wkręcić śrubę 3. ponownie założyć pokrywkę Zaczep frontu meblowego Śruba Zaczep frontu meblowego Zewnętrzne drzwiczki zmywarki Front meblowy 3

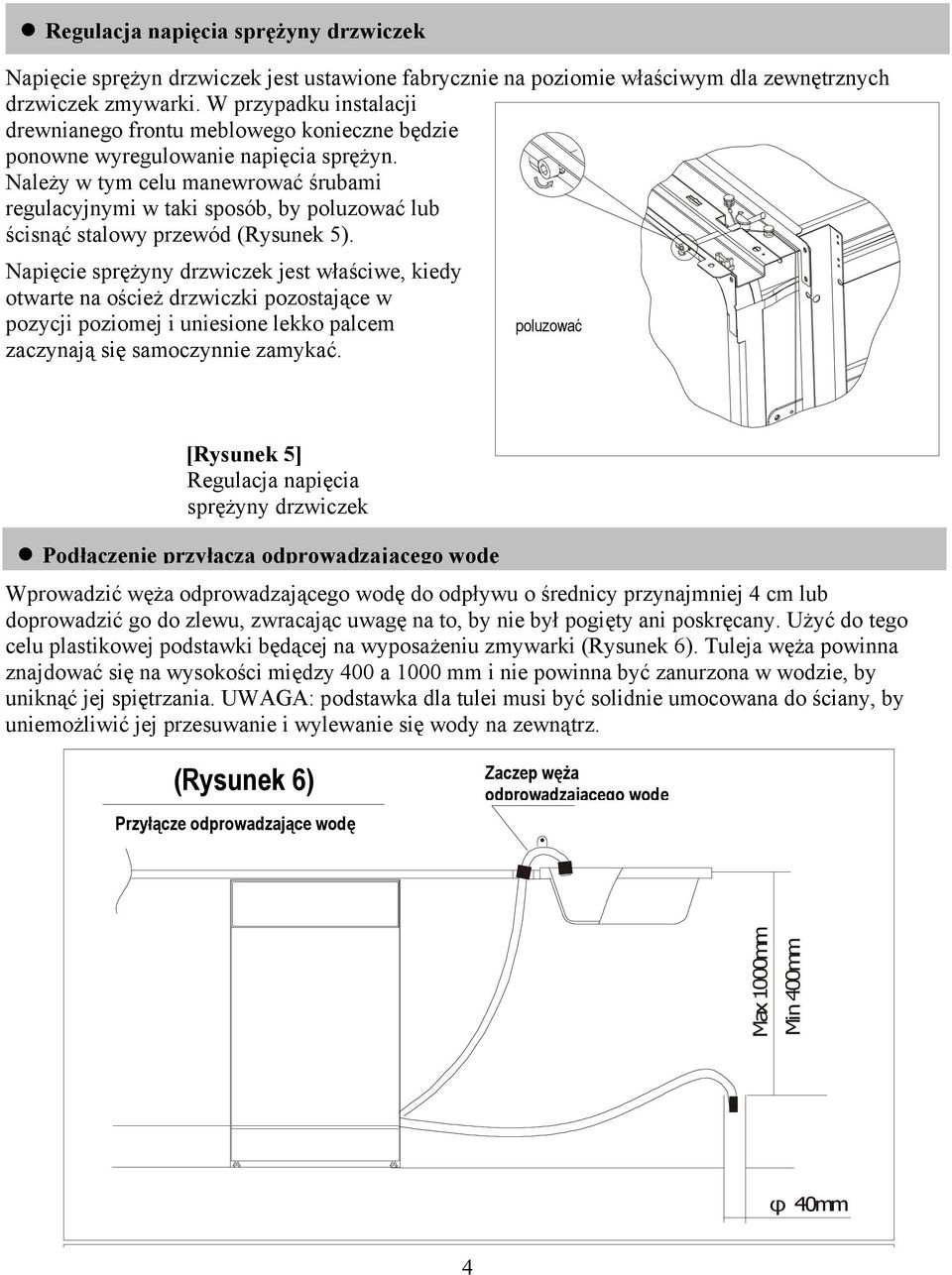

5 Regulacja napięcia sprężyny drzwiczek Napięcie sprężyn drzwiczek jest ustawione fabrycznie na poziomie właściwym dla zewnętrznych drzwiczek zmywarki. W przypadku instalacji drewnianego frontu meblowego konieczne będzie ponowne wyregulowanie napięcia sprężyn. Należy w tym celu manewrować śrubami regulacyjnymi w taki sposób, by poluzować lub ścisnąć stalowy przewód (Rysunek 5). Napięcie sprężyny drzwiczek jest właściwe, kiedy otwarte na oścież drzwiczki pozostające w pozycji poziomej i uniesione lekko palcem zaczynają się samoczynnie zamykać. poluzować [Rysunek 5] Regulacja napięcia sprężyny drzwiczek Podłączenie przyłącza odprowadzającego wodę Wprowadzić węża odprowadzającego wodę do odpływu o średnicy przynajmniej 4 cm lub doprowadzić go do zlewu, zwracając uwagę na to, by nie był pogięty ani poskręcany. Użyć do tego celu plastikowej podstawki będącej na wyposażeniu zmywarki (Rysunek 6). Tuleja węża powinna znajdować się na wysokości między 400 a 1000 mm i nie powinna być zanurzona w wodzie, by uniknąć jej spiętrzania. UWAGA: podstawka dla tulei musi być solidnie umocowana do ściany, by uniemożliwić jej przesuwanie i wylewanie się wody na zewnątrz. (Rysunek 6) [Figure6] Przyłącze Raccordo odprowadzające per tubo di scarico wodę Zaczep Gancio węża per odprowadzającego tubo di scarico wodę Max 1000mm Min 400mm φ 40mm 4

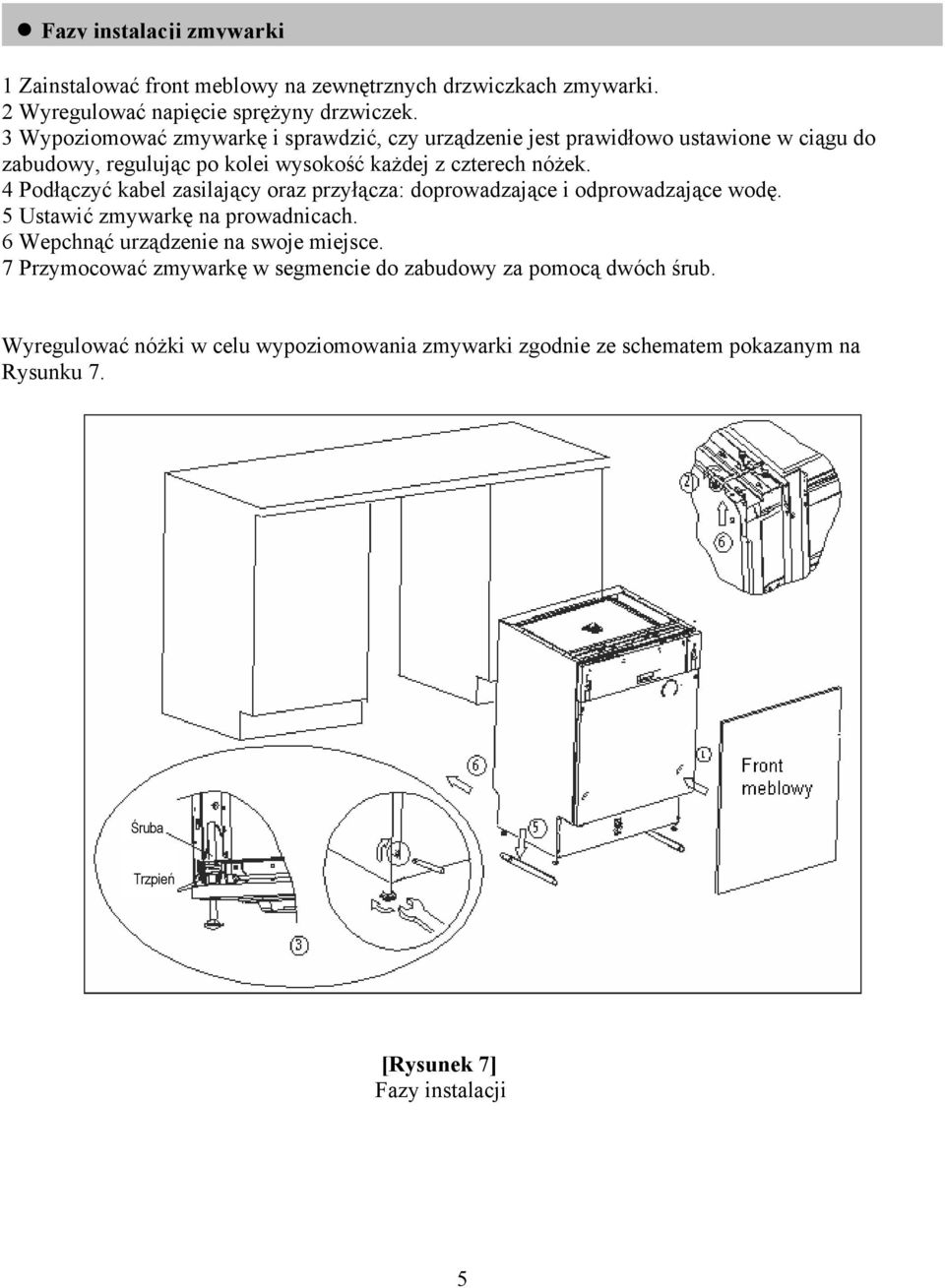

6 Fazy instalacji zmywarki 1 Zainstalować front meblowy na zewnętrznych drzwiczkach zmywarki. 2 Wyregulować napięcie sprężyny drzwiczek. 3 Wypoziomować zmywarkę i sprawdzić, czy urządzenie jest prawidłowo ustawione w ciągu do zabudowy, regulując po kolei wysokość każdej z czterech nóżek. 4 Podłączyć kabel zasilający oraz przyłącza: doprowadzające i odprowadzające wodę. 5 Ustawić zmywarkę na prowadnicach. 6 Wepchnąć urządzenie na swoje miejsce. 7 Przymocować zmywarkę w segmencie do zabudowy za pomocą dwóch śrub. Wyregulować nóżki w celu wypoziomowania zmywarki zgodnie ze schematem pokazanym na Rysunku 7. Śruba Trzpień [Rysunek 7] Fazy instalacji 5

7 W celu zapewnienia prawidłowego funkcjonowania kosza na naczynia i uzyskania jak najlepszych rezultatów zmywania, urządzenie musi być wypoziomowane zgodnie z poniższymi wskazówkami: 1 Ustawić poziomicę na drzwiczkach i prowadnicy kosza wewnątrz zmywarki w celu sprawdzenia, czy zmywarka jest dobrze wypoziomowana. 2 Wypoziomować zmywarkę regulując po kolei wysokość każdej z czterech nóżek. 3 Uważać, by urządzenie nie przewróciło się podczas poziomowania. [Rysunek 8] Schemat regulacji nóżek zmywarki Poziomica tył / przód Poziomica boczna Uruchomienie zmywarki Przed uruchomieniem zmywarki sprawdzić, czy: 1 urządzenie jest prawidłowo wypoziomowane 2 zawór wejściowy otwarty 3 podłączenia do instalacji szczelne 4 kable zostały poprawnie podłączone 5 urządzenie zostało podłączone do zasilania elektrycznego 6 przyłącza: doprowadzające i odprowadzające wodę zostały solidnie umocowane 7 zostało usunięte z urządzenia opakowanie oraz dokumentacja techniczna Uwaga Po zakończonej instalacji, zachować niniejszą instrukcję, ponieważ zawarte w niej informacje są bardzo użyteczne dla użytkownika zmywarki. UWAGA: Kierując się polityką rozwoju i stałego doskonalenia swoich produktów producent zachowuje prawo do wprowadzania zmian bez uprzedniego informowania o tym fakcie klienta. 6
