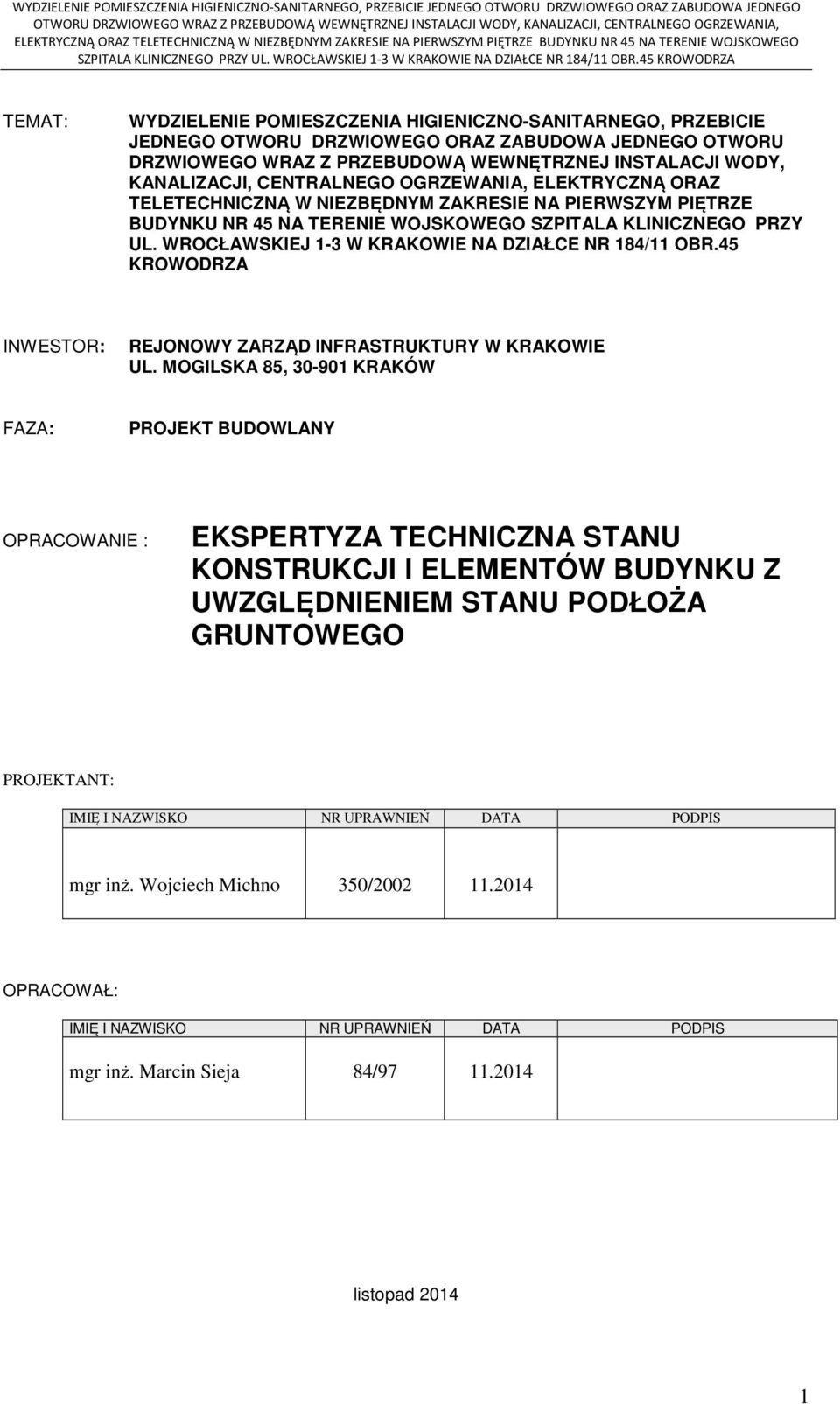

1 TEMAT: WYDZIELENIE POMIESZCZENIA HIGIENICZNO-SANITARNEGO, PRZEBICIE JEDNEGO OTWORU DRZWIOWEGO ORAZ ZABUDOWA JEDNEGO OTWORU DRZWIOWEGO WRAZ Z PRZEBUDOWĄ WEWNĘTRZNEJ INSTALACJI WODY, KANALIZACJI, CENTRALNEGO OGRZEWANIA, ELEKTRYCZNĄ ORAZ TELETECHNICZNĄ W NIEZBĘDNYM ZAKRESIE NA PIERWSZYM PIĘTRZE BUDYNKU NR 45 NA TERENIE WOJSKOWEGO SZPITALA KLINICZNEGO PRZY UL. WROCŁAWSKIEJ 1-3 W KRAKOWIE NA DZIAŁCE NR 184/11 OBR.45 KROWODRZA INWESTOR: REJONOWY ZARZĄD INFRASTRUKTURY W KRAKOWIE UL. MOGILSKA 85, KRAKÓW FAZA: PROJEKT BUDOWLANY OPRACOWANIE : EKSPERTYZA TECHNICZNA STANU KONSTRUKCJI I ELEMENTÓW BUDYNKU Z UWZGLĘDNIENIEM STANU PODŁOŻA GRUNTOWEGO PROJEKTANT: IMIĘ I NAZWISKO NR UPRAWNIEŃ DATA PODPIS mgr inż. Wojciech Michno 350/ OPRACOWAŁ: IMIĘ I NAZWISKO NR UPRAWNIEŃ DATA PODPIS mgr inż. Marcin Sieja 84/ listopad

2 1. OPIS TECHNICZNY 1.1 Przedmiot, cel i zakres opracowania Przedmiotem opracowania jest w pierwszym rzędzie dokonanie ocena stanu zachowania struktury budowlanej obiektu z uwagi na projektowane wydzielenie pomieszczenia higieniczno-sanitarnego, przebicie jednego otworu drzwiowego oraz zabudowa jednego otworu drzwiowego na pierwszym piętrze budynku nr 45 na terenie wojskowego szpitala klinicznego przy ul. Wrocławskiej 1-3 w Krakowie na działce nr 184/11 obr.45 Krowodrza. Ekspertyza winna, zatem spełniać wymagania określone w przepisach jako wymagania do składnika projektowej dokumentacji budowlanej dotyczącej remontu i przebudowy pomieszczeń 1.2 Podstawa opracowania Ekspertyzę obiektu opracowano na zlecenie zamawiającego tj.: REJONOWY ZARZĄD INFRASTRUKTURY W KRAKOWIE UL. MOGILSKA 85, KRAKÓW Merytoryczną podstawę informacji i ocen ujętych w opracowaniu stanowią: Inwentaryzacja architektoniczna opracowana przez mgr inż. arch Bognę Gostyńską z listopada 2014r Projekt budowlany wydzielenie pomieszczenia higieniczno-sanitarnego, przebicie jednego otworu drzwiowego oraz zabudowa jednego otworu drzwiowego wraz z przebudową wewnętrznej instalacji wody, kanalizacji, centralnego ogrzewania, elektryczną oraz teletechniczną w niezbędnym zakresie na pierwszym piętrze budynku nr 45 na terenie wojskowego szpitala klinicznego przy ul. Wrocławskiej 1-3 w Krakowie na działce nr 184/11 obr.45 Krowodrza opracowany przez inż. Bognę Gostyńską z listopada 2014r Szczegółowe oględziny i badania makroskopowe stanu zachowania elementów konstrukcyjnych (tj. ścian nośnych, stropów i innych) Wyniki inwentaryzacji uszkodzeń budynku udokumentowane w części opisowej 1.3 Opis stanu istniejącego. W 1905 roku austriackie władze wojskowe, ze składek społeczeństwa krakowskiego przystąpiły do budowy nowego zespołu obiektów szpitala wojskowego na ówczesnych obrzeżach miasta, a przy obecnej ulicy Wrocławskiej. Budynki szpitalne powstały w latach według projektu austriackiego inżyniera wojskowego Maksymiliana Hoffmana i do dziś 2

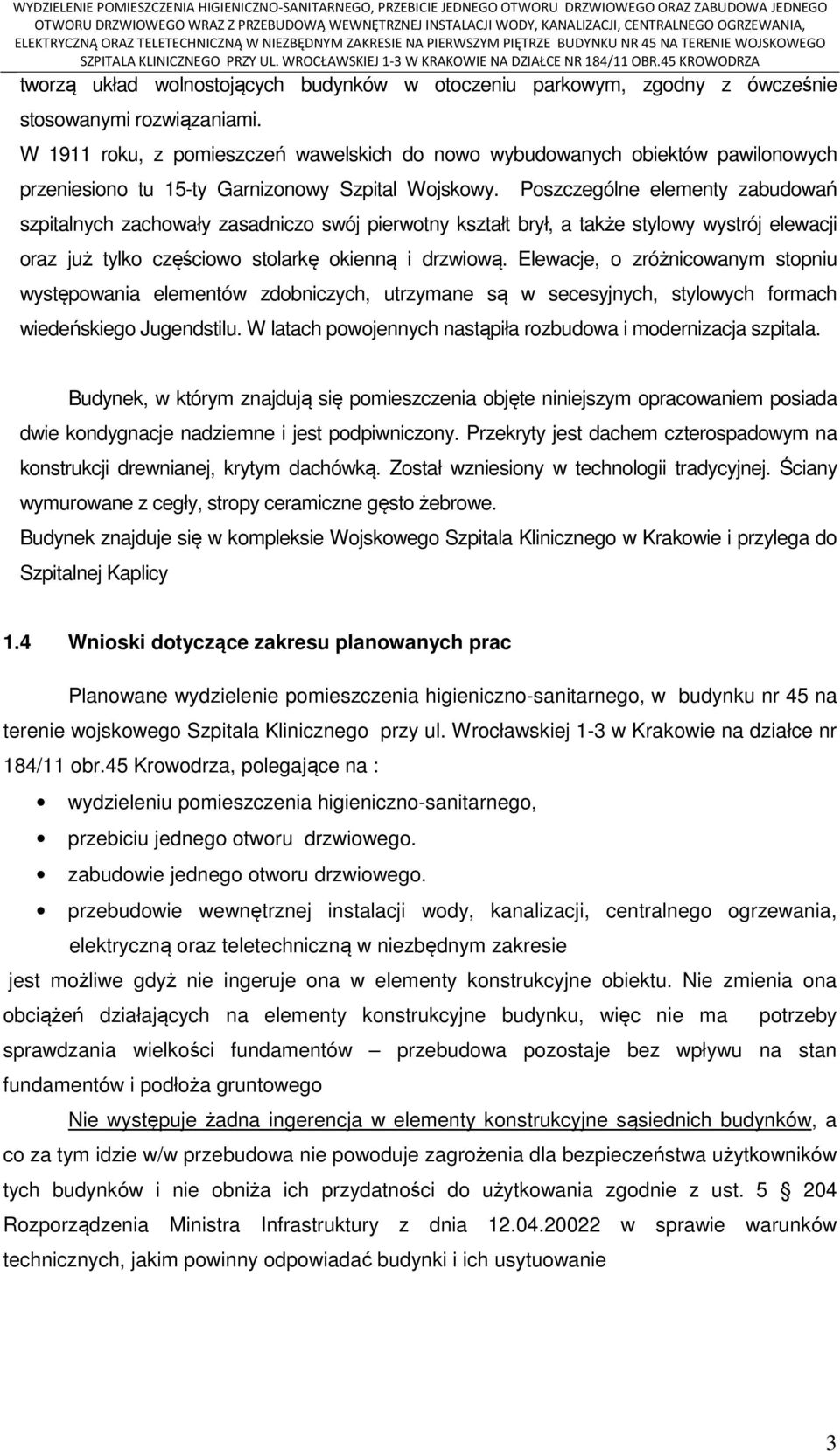

3 tworzą układ wolnostojących budynków w otoczeniu parkowym, zgodny z ówcześnie stosowanymi rozwiązaniami. W 1911 roku, z pomieszczeń wawelskich do nowo wybudowanych obiektów pawilonowych przeniesiono tu 15-ty Garnizonowy Szpital Wojskowy. Poszczególne elementy zabudowań szpitalnych zachowały zasadniczo swój pierwotny kształt brył, a także stylowy wystrój elewacji oraz już tylko częściowo stolarkę okienną i drzwiową. Elewacje, o zróżnicowanym stopniu występowania elementów zdobniczych, utrzymane są w secesyjnych, stylowych formach wiedeńskiego Jugendstilu. W latach powojennych nastąpiła rozbudowa i modernizacja szpitala. Budynek, w którym znajdują się pomieszczenia objęte niniejszym opracowaniem posiada dwie kondygnacje nadziemne i jest podpiwniczony. Przekryty jest dachem czterospadowym na konstrukcji drewnianej, krytym dachówką. Został wzniesiony w technologii tradycyjnej. Ściany wymurowane z cegły, stropy ceramiczne gęsto żebrowe. Budynek znajduje się w kompleksie Wojskowego Szpitala Klinicznego w Krakowie i przylega do Szpitalnej Kaplicy 1.4 Wnioski dotyczące zakresu planowanych prac Planowane wydzielenie pomieszczenia higieniczno-sanitarnego, w budynku nr 45 na terenie wojskowego Szpitala Klinicznego przy ul. Wrocławskiej 1-3 w Krakowie na działce nr 184/11 obr.45 Krowodrza, polegające na : wydzieleniu pomieszczenia higieniczno-sanitarnego, przebiciu jednego otworu drzwiowego. zabudowie jednego otworu drzwiowego. przebudowie wewnętrznej instalacji wody, kanalizacji, centralnego ogrzewania, elektryczną oraz teletechniczną w niezbędnym zakresie jest możliwe gdyż nie ingeruje ona w elementy konstrukcyjne obiektu. Nie zmienia ona obciążeń działających na elementy konstrukcyjne budynku, więc nie ma potrzeby sprawdzania wielkości fundamentów przebudowa pozostaje bez wpływu na stan fundamentów i podłoża gruntowego Nie występuje żadna ingerencja w elementy konstrukcyjne sąsiednich budynków, a co za tym idzie w/w przebudowa nie powoduje zagrożenia dla bezpieczeństwa użytkowników tych budynków i nie obniża ich przydatności do użytkowania zgodnie z ust Rozporządzenia Ministra Infrastruktury z dnia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie 3

4 Podczas przebudowy należy spełnić następujące warunki: Nowe ścianki działowe zaprojektować w technologii lekkiej np. z płyt gipsowo kartonowych W obrębie ściany wewnętrznej I-go pietra, gr.25 cm, przewiduje się wykonanie jednego przebicia dla nowego otworu drzwiowego. Należy przewidzieć wykonanie Nadproża z dwuteowników walcowanych np. 2 x I 140. Kolejność wykonywania robót: 1. Oznaczyć obrys otworu na istniejącej ścianie, 2. Wydzielić z obrysu cześć, w której znajdować będzie się nowoprojektowane nadproże stalowe, następnie obrysować go. Nadproże zaprojektowano w postaci dwuteowników ułożonych równolegle I Po jednej stronie ściany wykuć bruzdę głębokości ok. ½ grubości ściany w celu ułożenia połowy potrzebnych belek I Na podporach osadzić blachy podporowe lub wykonać poduszkę betonowa grubości min. 5cm, z betonu B20, 5. Przed ułożeniem profilu stalowego wyrównać górna powierzchnie powstałej bruzdy za pomaca zaprawy cementowej. 6. Ułożyć dwuteownik na przygotowanej podporze. W przypadku poduszki betonowej należy poczekać do związania betonu. 7. Czynności powtórzyć z drugiej strony ściany zachowując odpowiednia kolejność wykonywania robót. 8. W każdym profilu nawiercić po dwa otwory, pokrywające się z otworami profilu drugiego. Belki stalowe skręcić ze sobą w dwóch miejscach za pomocą prętów gwintowanych M W razie potrzeby pod klinować od góry kawałkami blachy w celu zapewnienia równomiernego przekazania się obciążenia na górna półkę dwuteownika. Nierówności uzupełnić zaprawa cementowa. 10. Po stężeniu zaprawy wykuć otwór drzwiowy pod belka. 11. Nadproże owinąć siatka stalowa i otynkować. Materiały: Stal kształtowa: S235, Beton: B20, Zaprawa cementowa: M5 4

5 1.5 Dokumentacja fotograficzna Fot. 1,2 budynek objęty opracowaniem 5

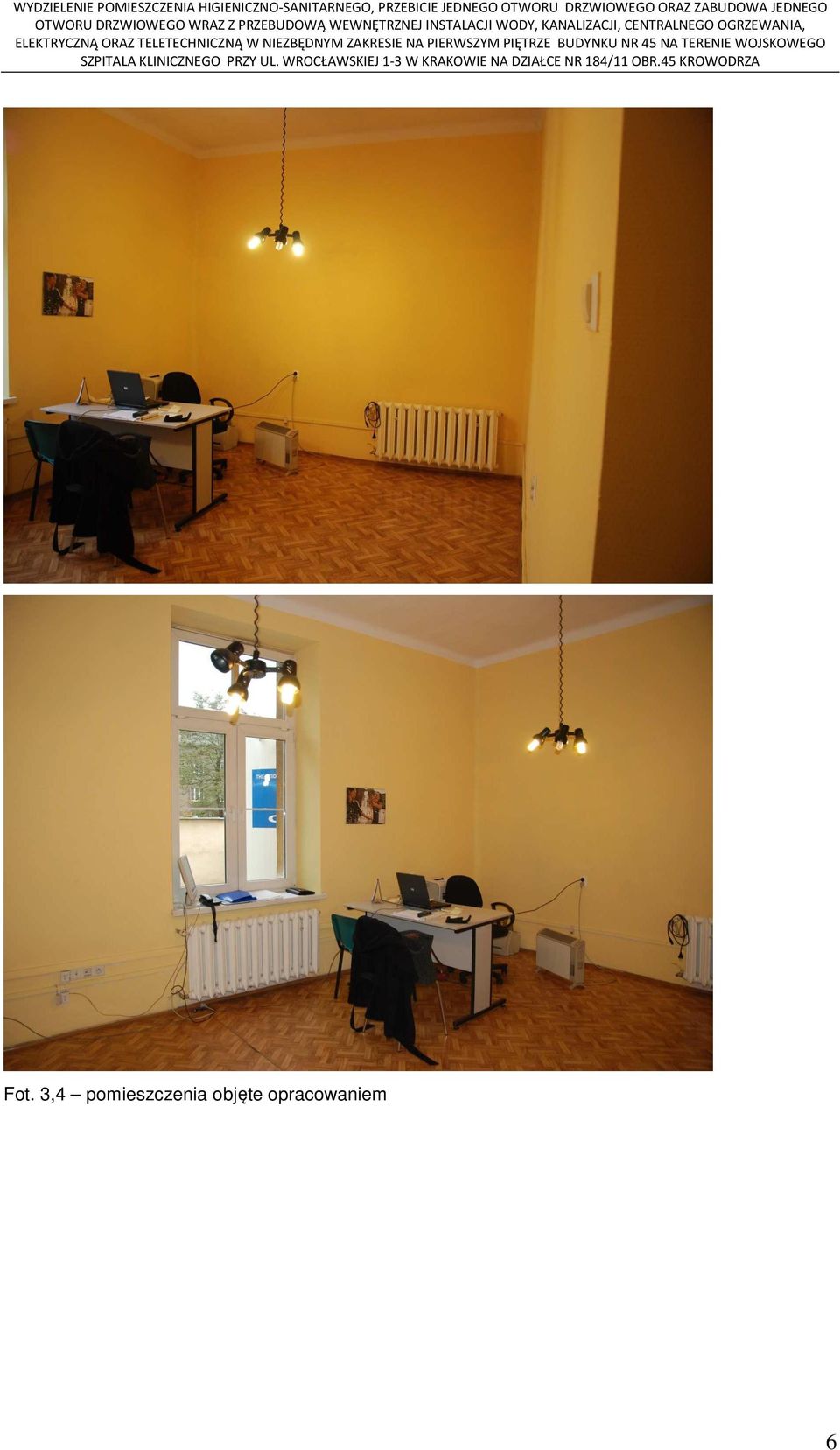

6 Fot. 3,4 pomieszczenia objęte opracowaniem 6

7 Fot.5,6,7,8 komunikacja i pomieszczenia objęte opracowaniem 7
