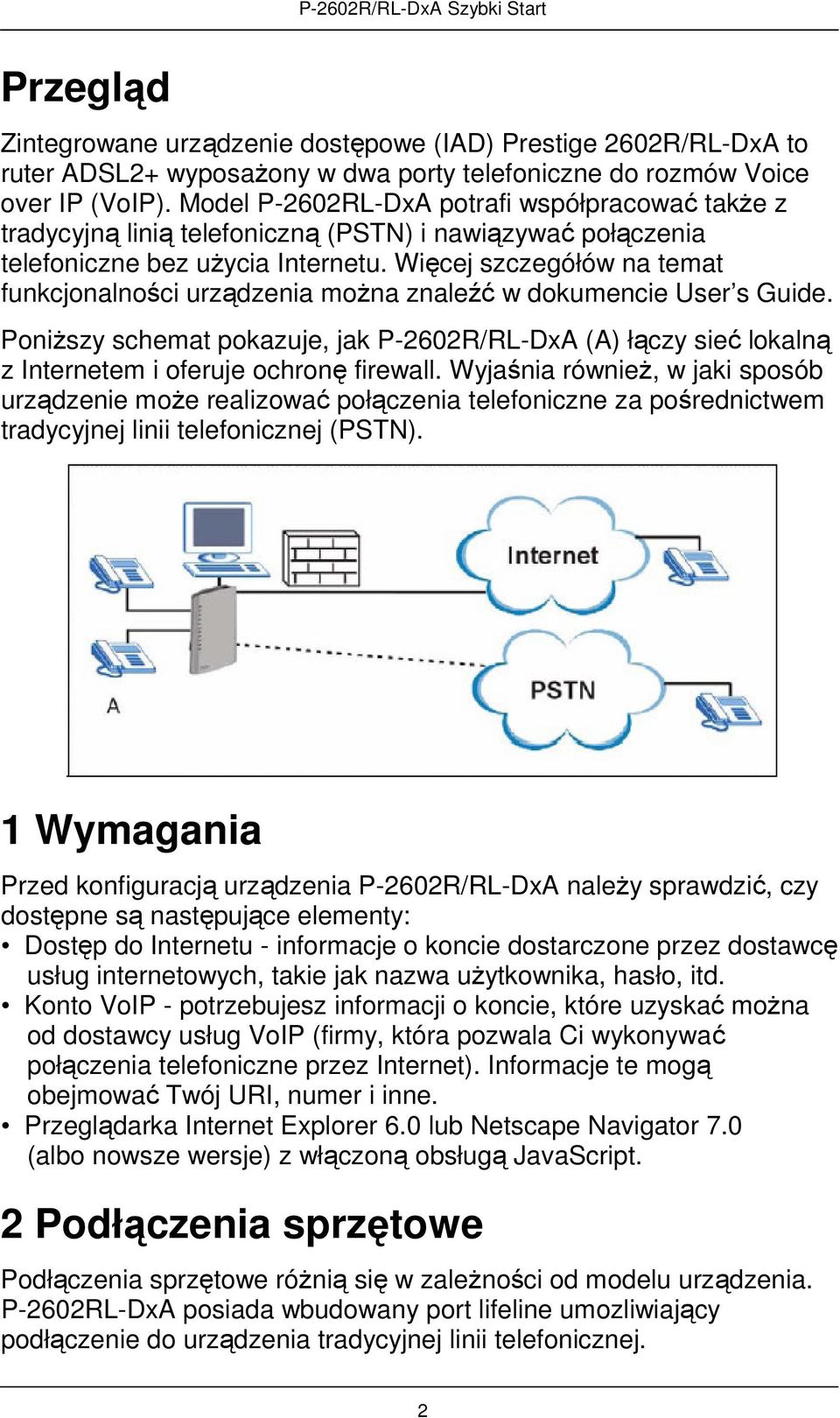

2 Przegląd Zintegrowane urządzenie dostępowe (IAD) Prestige 2602R/RL-DxA to ruter ADSL2+ wyposażony w dwa porty telefoniczne do rozmów Voice over IP (VoIP). Model P-2602RL-DxA potrafi współpracować także z tradycyjną linią telefoniczną (PSTN) i nawiązywać połączenia telefoniczne bez użycia Internetu. Więcej szczegółów na temat funkcjonalności urządzenia można znaleźć w dokumencie User s Guide. Poniższy schemat pokazuje, jak P-2602R/RL-DxA (A) łączy sieć lokalną z Internetem i oferuje ochronę firewall. Wyjaśnia również, w jaki sposób urządzenie może realizować połączenia telefoniczne za pośrednictwem tradycyjnej linii telefonicznej (PSTN). 1 Wymagania Przed konfiguracją urządzenia P-2602R/RL-DxA należy sprawdzić, czy dostępne są następujące elementy: Dostęp do Internetu - informacje o koncie dostarczone przez dostawcę usług internetowych, takie jak nazwa użytkownika, hasło, itd. Konto VoIP - potrzebujesz informacji o koncie, które uzyskać można od dostawcy usług VoIP (firmy, która pozwala Ci wykonywać połączenia telefoniczne przez Internet). Informacje te mogą obejmować Twój URI, numer i inne. Przeglądarka Internet Explorer 6.0 lub Netscape Navigator 7.0 (albo nowsze wersje) z włączoną obsługą JavaScript. 2 Podłączenia sprzętowe Podłączenia sprzętowe różnią się w zależności od modelu urządzenia. P-2602RL-DxA posiada wbudowany port lifeline umozliwiający podłączenie do urządzenia tradycyjnej linii telefonicznej. 2

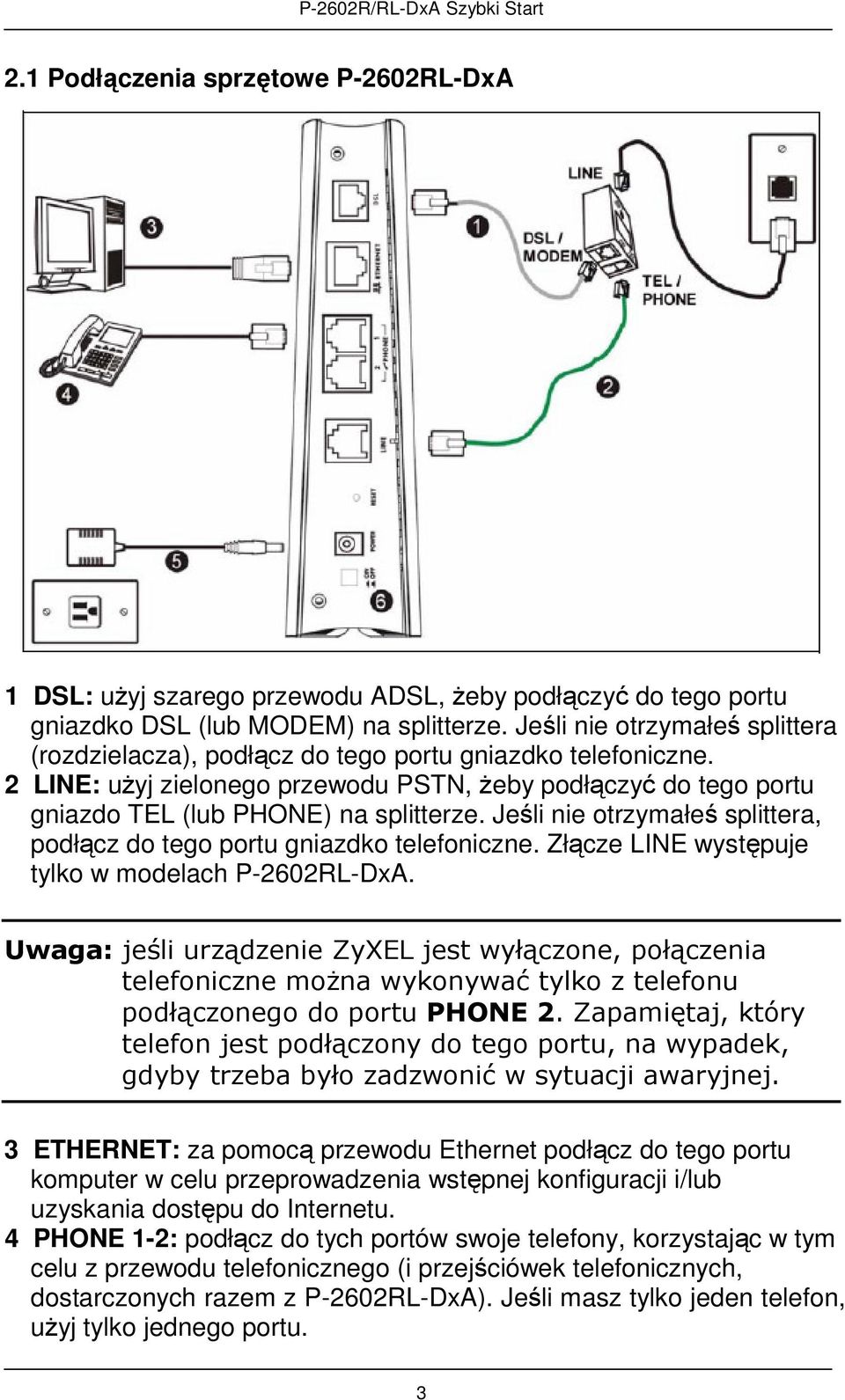

3 2.1 Podłączenia sprzętowe P-2602RL-DxA 1 DSL: użyj szarego przewodu ADSL, żeby podłączyć do tego portu gniazdko DSL (lub MODEM) na splitterze. Jeśli nie otrzymałeś splittera (rozdzielacza), podłącz do tego portu gniazdko telefoniczne. 2 LINE: użyj zielonego przewodu PSTN, żeby podłączyć do tego portu gniazdo TEL (lub PHONE) na splitterze. Jeśli nie otrzymałeś splittera, podłącz do tego portu gniazdko telefoniczne. Złącze LINE występuje tylko w modelach P-2602RL-DxA. Uwaga: jeśli urządzenie ZyXEL jest wyłączone, połączenia telefoniczne można wykonywać tylko z telefonu podłączonego do portu PHONE 2. Zapamiętaj, który telefon jest podłączony do tego portu, na wypadek, gdyby trzeba było zadzwonić w sytuacji awaryjnej. 3 ETHERNET: za pomocą przewodu Ethernet podłącz do tego portu komputer w celu przeprowadzenia wstępnej konfiguracji i/lub uzyskania dostępu do Internetu. 4 PHONE 1-2: podłącz do tych portów swoje telefony, korzystając w tym celu z przewodu telefonicznego (i przejściówek telefonicznych, dostarczonych razem z P-2602RL-DxA). Jeśli masz tylko jeden telefon, użyj tylko jednego portu. 3

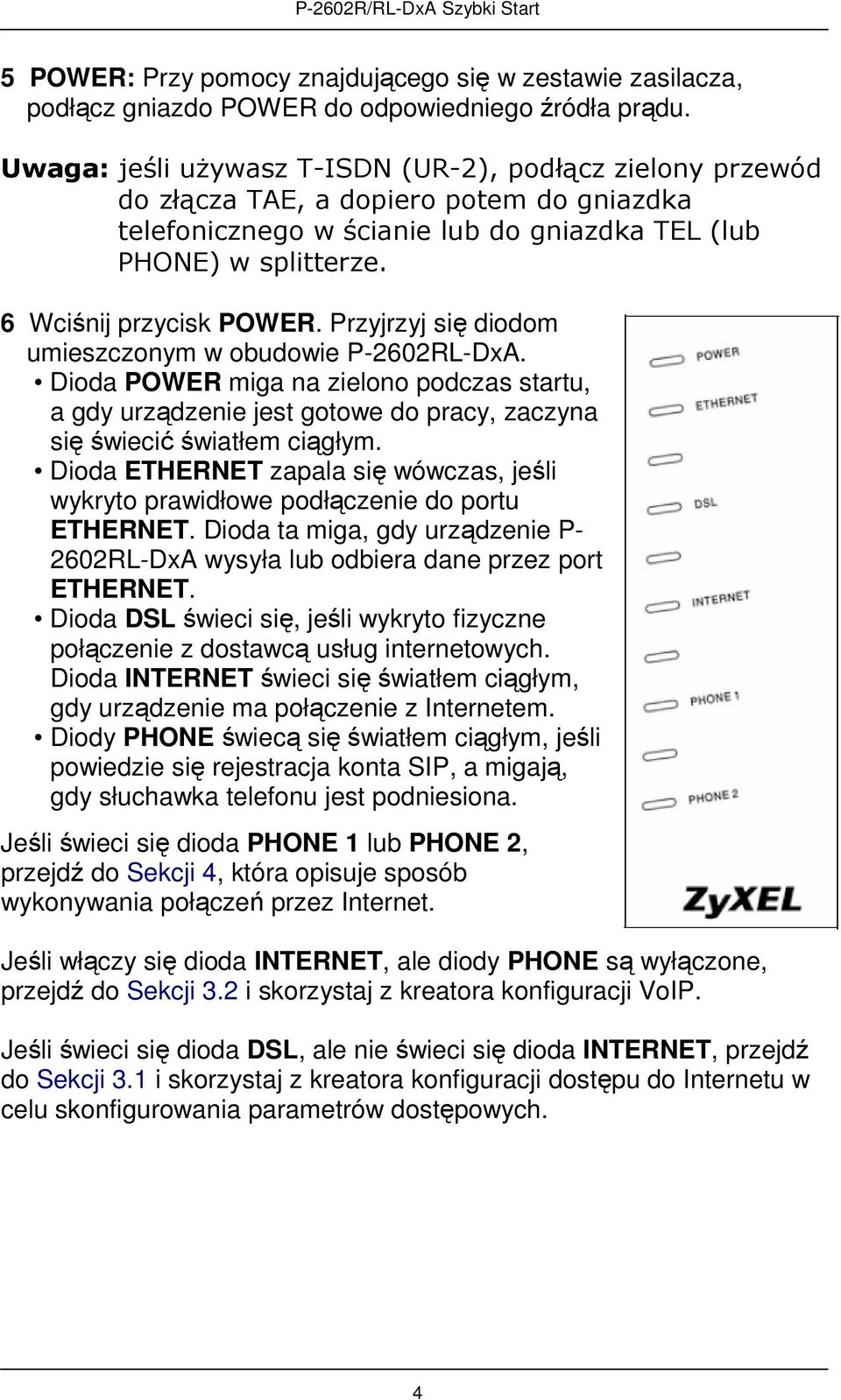

4 5 POWER: Przy pomocy znajdującego się w zestawie zasilacza, podłącz gniazdo POWER do odpowiedniego źródła prądu. Uwaga: jeśli używasz T-ISDN (UR-2), podłącz zielony przewód do złącza TAE, a dopiero potem do gniazdka telefonicznego w ścianie lub do gniazdka TEL (lub PHONE) w splitterze. 6 Wciśnij przycisk POWER. Przyjrzyj się diodom umieszczonym w obudowie P-2602RL-DxA. Dioda POWER miga na zielono podczas startu, a gdy urządzenie jest gotowe do pracy, zaczyna się świecić światłem ciągłym. Dioda ETHERNET zapala się wówczas, jeśli wykryto prawidłowe podłączenie do portu ETHERNET. Dioda ta miga, gdy urządzenie P- 2602RL-DxA wysyła lub odbiera dane przez port ETHERNET. Dioda DSL świeci się, jeśli wykryto fizyczne połączenie z dostawcą usług internetowych. Dioda INTERNET świeci się światłem ciągłym, gdy urządzenie ma połączenie z Internetem. Diody PHONE świecą się światłem ciągłym, jeśli powiedzie się rejestracja konta SIP, a migają, gdy słuchawka telefonu jest podniesiona. Jeśli świeci się dioda PHONE 1 lub PHONE 2, przejdź do Sekcji 4, która opisuje sposób wykonywania połączeń przez Internet. Jeśli włączy się dioda INTERNET, ale diody PHONE są wyłączone, przejdź do Sekcji 3.2 i skorzystaj z kreatora konfiguracji VoIP. Jeśli świeci się dioda DSL, ale nie świeci się dioda INTERNET, przejdź do Sekcji 3.1 i skorzystaj z kreatora konfiguracji dostępu do Internetu w celu skonfigurowania parametrów dostępowych. 4

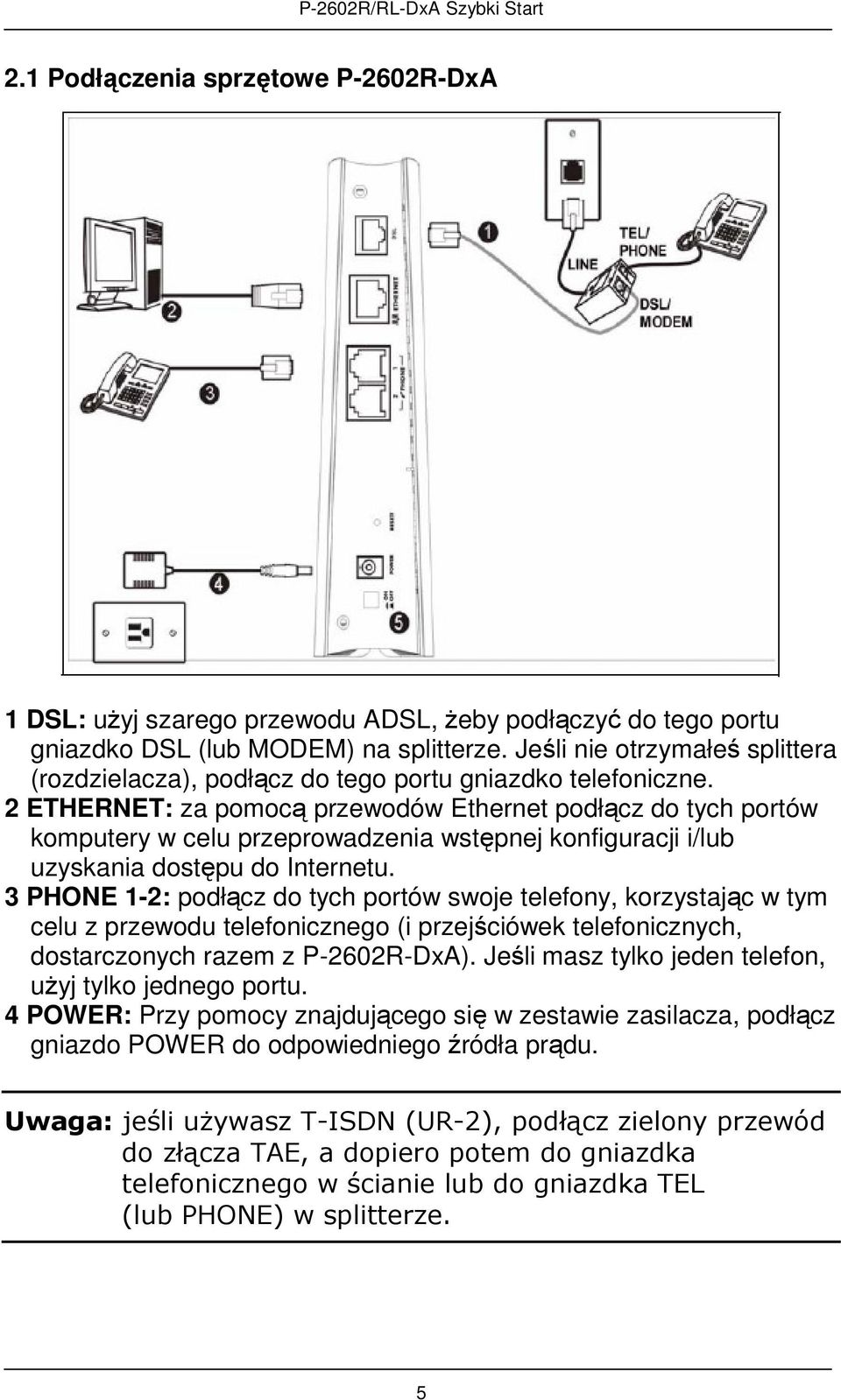

5 2.1 Podłączenia sprzętowe P-2602R-DxA 1 DSL: użyj szarego przewodu ADSL, żeby podłączyć do tego portu gniazdko DSL (lub MODEM) na splitterze. Jeśli nie otrzymałeś splittera (rozdzielacza), podłącz do tego portu gniazdko telefoniczne. 2 ETHERNET: za pomocą przewodów Ethernet podłącz do tych portów komputery w celu przeprowadzenia wstępnej konfiguracji i/lub uzyskania dostępu do Internetu. 3 PHONE 1-2: podłącz do tych portów swoje telefony, korzystając w tym celu z przewodu telefonicznego (i przejściówek telefonicznych, dostarczonych razem z P-2602R-DxA). Jeśli masz tylko jeden telefon, użyj tylko jednego portu. 4 POWER: Przy pomocy znajdującego się w zestawie zasilacza, podłącz gniazdo POWER do odpowiedniego źródła prądu. Uwaga: jeśli używasz T-ISDN (UR-2), podłącz zielony przewód do złącza TAE, a dopiero potem do gniazdka telefonicznego w ścianie lub do gniazdka TEL (lub PHONE) w splitterze. 5

6 5 Wciśnij przycisk POWER. Przyjrzyj się diodom umieszczonym w obudowie P-2602R-DxA. Dioda POWER miga na zielono podczas startu, a gdy urządzenie jest gotowe do pracy, zaczyna się świecić światłem ciągłym. Dioda ETHERNET zapala się wówczas, jeśli wykryto prawidłowe podłączenie do portu ETHERNET. Dioda ta miga, gdy urządzenie P- 2602RL-DxA wysyła lub odbiera dane przez port ETHERNET. Dioda DSL świeci się, jeśli wykryto fizyczne połączenie z dostawcą usług internetowych. Dioda INTERNET świeci się światłem ciągłym, gdy urządzenie ma połączenie z Internetem. Diody PHONE świecą się światłem ciągłym, jeśli powiedzie się rejestracja konta SIP, a migają, gdy słuchawka telefonu jest podniesiona. Jeśli świeci się dioda PHONE 1 lub PHONE 2, przejdź do Sekcji 4, która opisuje sposób wykonywania połączeń przez Internet. Jeśli włączy się dioda INTERNET, ale diody PHONE są wyłączone, przejdź do Sekcji 3.2 i skorzystaj z kreatora konfiguracji VoIP. Jeśli świeci się dioda DSL, ale nie świeci się dioda INTERNET, przejdź do Sekcji 3.1 i skorzystaj z kreatora konfiguracji dostępu do Internetu w celu skonfigurowania parametrów dostępowych. 3 Konfiguracja początkowa Otwórz swoją przeglądarkę internetową i spróbuj wczytać stronę P-2602R/RL-DxA rozpocznie procedurę automatycznej konfiguracji Twojego połączenia internetowego. Czynność ta potrwa około dwóch minut. Jeżeli na ekranie pojawią się dodatkowe okienka, postępuj zgodnie z instrukcjami w pojawiającymi się na ekranie. 6

7 Jeżeli połączenie z zostanie nawiązane poprawnie, oznaczać to będzie, że Twoje połączenie internetowe jest już skonfigurowane. W przeciwnym wypadku należy samodzielnie skonfigurować połączenie, postępując zgodnie z poniższym przykładem. Wszelkie informacje dotyczące łącza internetowego/linii ADSL powinien dostarczyć dostawca Internetu. 1 Uruchom przeglądarkę i przejdź pod adres 2 Wprowadź hasło Następnie kliknij przycisk Login. Jeśli pokazana strona nie otwiera się w przeglądarce, sprawdź, czy przeglądarka jest prawidłowo skonfigurowana. Więcej szczegółów na ten temat znajduje się w rozdziale Rozwiązywanie problemów w Podręczniku użytkownika. 3 Postępuj zgodnie ze wskazówkami na ekranie. 7

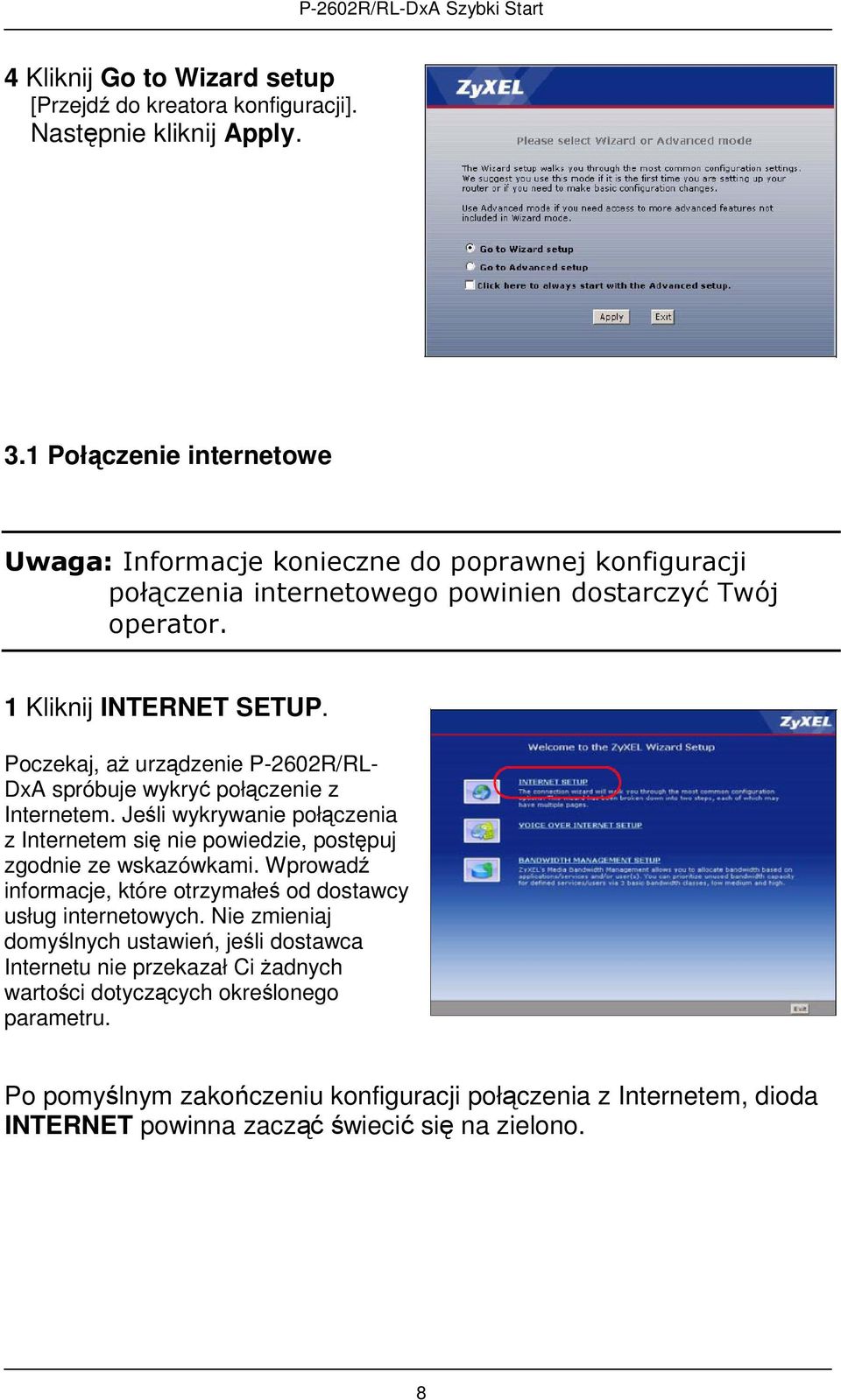

8 4 Kliknij Go to Wizard setup [Przejdź do kreatora konfiguracji]. Następnie kliknij Apply. 3.1 Połączenie internetowe Uwaga: Informacje konieczne do poprawnej konfiguracji połączenia internetowego powinien dostarczyć Twój operator. 1 Kliknij INTERNET SETUP. Poczekaj, aż urządzenie P-2602R/RL- DxA spróbuje wykryć połączenie z Internetem. Jeśli wykrywanie połączenia z Internetem się nie powiedzie, postępuj zgodnie ze wskazówkami. Wprowadź informacje, które otrzymałeś od dostawcy usług internetowych. Nie zmieniaj domyślnych ustawień, jeśli dostawca Internetu nie przekazał Ci żadnych wartości dotyczących określonego parametru. Po pomyślnym zakończeniu konfiguracji połączenia z Internetem, dioda INTERNET powinna zacząć świecić się na zielono. 8

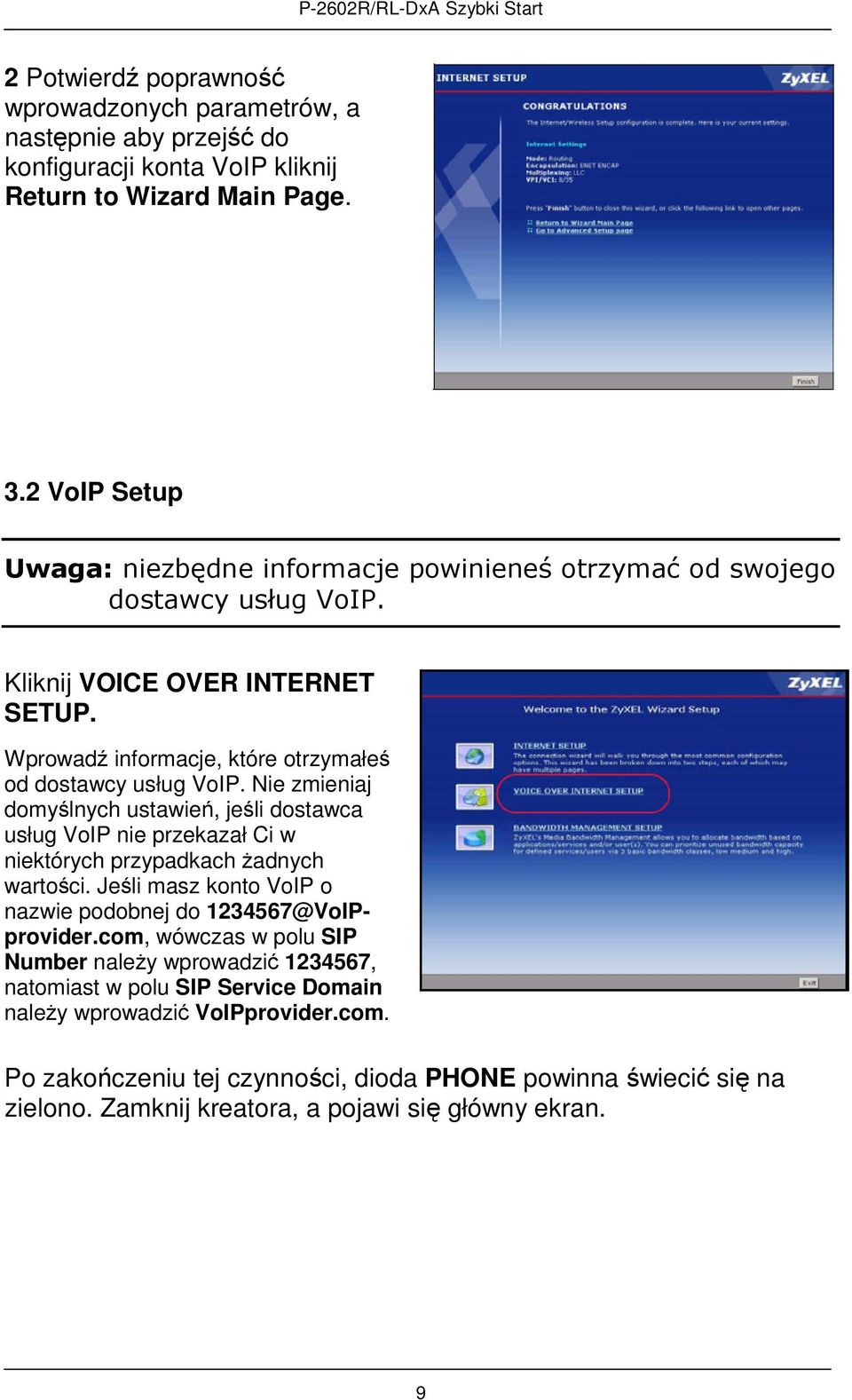

9 2 Potwierdź poprawność wprowadzonych parametrów, a następnie aby przejść do konfiguracji konta VoIP kliknij Return to Wizard Main Page. 3.2 VoIP Setup Uwaga: niezbędne informacje powinieneś otrzymać od swojego dostawcy usług VoIP. Kliknij VOICE OVER INTERNET SETUP. Wprowadź informacje, które otrzymałeś od dostawcy usług VoIP. Nie zmieniaj domyślnych ustawień, jeśli dostawca usług VoIP nie przekazał Ci w niektórych przypadkach żadnych wartości. Jeśli masz konto VoIP o nazwie podobnej do @VoIPprovider.com, wówczas w polu SIP Number należy wprowadzić , natomiast w polu SIP Service Domain należy wprowadzić VoIPprovider.com. Po zakończeniu tej czynności, dioda PHONE powinna świecić się na zielono. Zamknij kreatora, a pojawi się główny ekran. 9

10 3.3 Konfiguracja tradycyjnej linii telefonicznej (tylko modele "L") Jeśli zarejestrujesz jedno z kont VoIP, urządzenie P-2602R/RL-DxA domyślnie korzysta z Internetu do wykonywania połączeń telefonicznych (a nie z normalnej linii telefonicznej). Postępuj zgodnie ze wskazówkami w tej sekcji, aby móc również używać zwykłej linii telefonicznej w czasie, gdy zarejestrowane jest jedno z kont VoIP. Uwaga: jeśli urządzenie ZyXEL jest wyłączone, połączenia telefoniczne można wykonywać wyłącznie z telefonu podłączonego do portu PHONE 2. Zapamiętaj, który telefon jest podłączony do tego portu, na wypadek, gdyby trzeba było zadzwonić w sytuacji awaryjnej. Na głównym ekranie kliknij VoIP > PSTN Line PSTN Line Pre-fix Number: jeśli chcesz skorzystać z normalnej linii telefonicznej w czasie, gdy jedno z kont VoIP jest zarejestrowane. W polu PSTN Line Prefix Number wpisz numer prefiksu (o długości od 1 do 7 cyfr). Wybranie tego prefiksu informuje urządzenie ZyXEL, że chcesz wykonać zwykłe połączenie telefoniczne. Relay to PSTN Line: wprowadź w tym polu numery telefonów, z którymi zawsze chcesz się łączyć za pomocą zwykłej linii telefonicznej (nie przez Internet) bez wybierania prefiksu. Wprowadź tutaj np. numery telefonów alarmowych. Kliknij Apply. 10

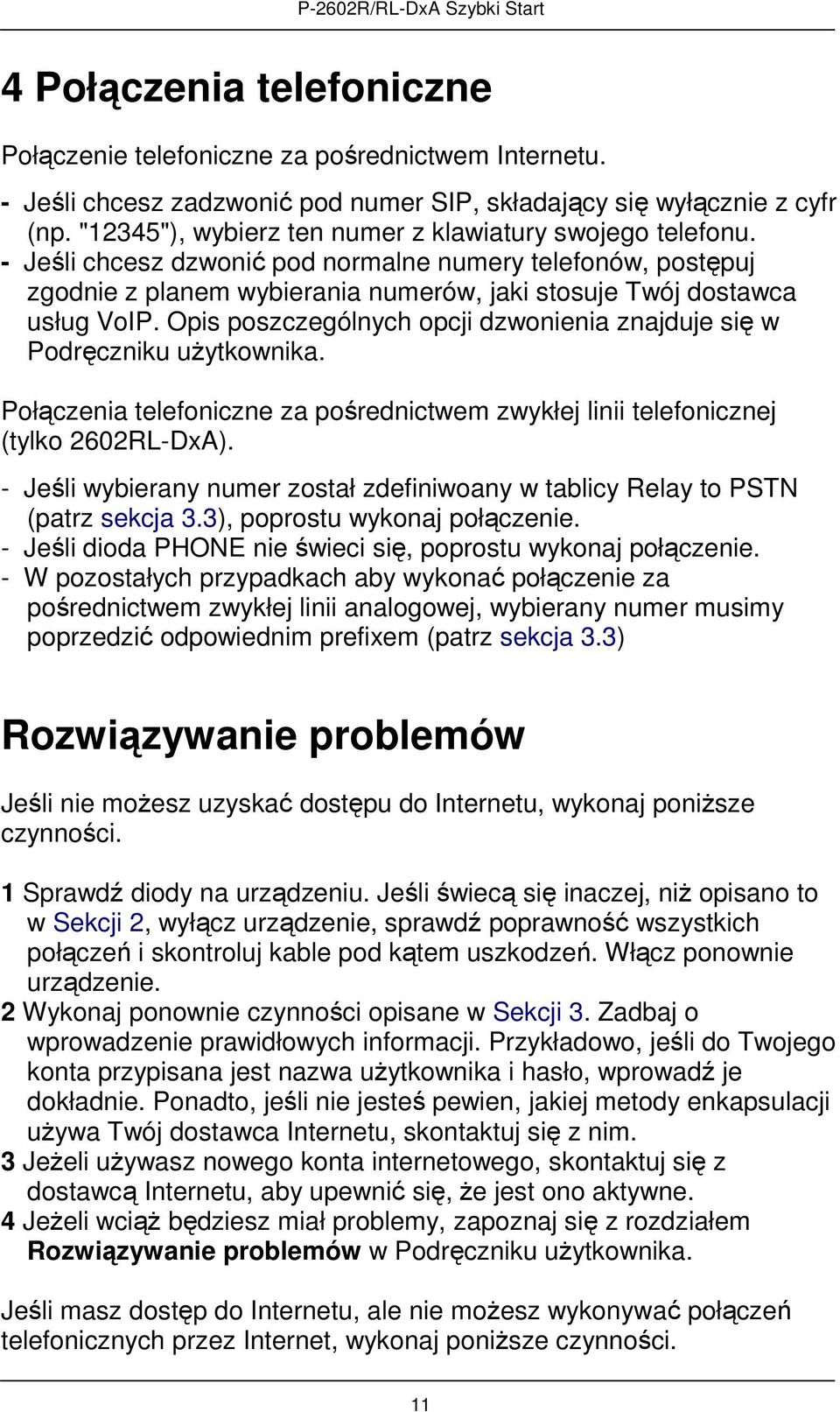

11 4 Połączenia telefoniczne Połączenie telefoniczne za pośrednictwem Internetu. - Jeśli chcesz zadzwonić pod numer SIP, składający się wyłącznie z cyfr (np. "12345"), wybierz ten numer z klawiatury swojego telefonu. - Jeśli chcesz dzwonić pod normalne numery telefonów, postępuj zgodnie z planem wybierania numerów, jaki stosuje Twój dostawca usług VoIP. Opis poszczególnych opcji dzwonienia znajduje się w Podręczniku użytkownika. Połączenia telefoniczne za pośrednictwem zwykłej linii telefonicznej (tylko 2602RL-DxA). - Jeśli wybierany numer został zdefiniwoany w tablicy Relay to PSTN (patrz sekcja 3.3), poprostu wykonaj połączenie. - Jeśli dioda PHONE nie świeci się, poprostu wykonaj połączenie. - W pozostałych przypadkach aby wykonać połączenie za pośrednictwem zwykłej linii analogowej, wybierany numer musimy poprzedzić odpowiednim prefixem (patrz sekcja 3.3) Rozwiązywanie problemów Jeśli nie możesz uzyskać dostępu do Internetu, wykonaj poniższe czynności. 1 Sprawdź diody na urządzeniu. Jeśli świecą się inaczej, niż opisano to w Sekcji 2, wyłącz urządzenie, sprawdź poprawność wszystkich połączeń i skontroluj kable pod kątem uszkodzeń. Włącz ponownie urządzenie. 2 Wykonaj ponownie czynności opisane w Sekcji 3. Zadbaj o wprowadzenie prawidłowych informacji. Przykładowo, jeśli do Twojego konta przypisana jest nazwa użytkownika i hasło, wprowadź je dokładnie. Ponadto, jeśli nie jesteś pewien, jakiej metody enkapsulacji używa Twój dostawca Internetu, skontaktuj się z nim. 3 Jeżeli używasz nowego konta internetowego, skontaktuj się z dostawcą Internetu, aby upewnić się, że jest ono aktywne. 4 Jeżeli wciąż będziesz miał problemy, zapoznaj się z rozdziałem Rozwiązywanie problemów w Podręczniku użytkownika. Jeśli masz dostęp do Internetu, ale nie możesz wykonywać połączeń telefonicznych przez Internet, wykonaj poniższe czynności. 11

12 1 Sprawdź diody PHONE. Jeśli obydwie są wyłączone, upewnij się, że telefon jest podłączony do odpowiedniego portu PHONE. 2 Sprawdź, czy wprowadziłeś prawidłowe ustawienia na ekranach kreatora konfiguracji VOICE OVER INTERNET SETUP (zobacz Sekcja 3.2) 3 Status połączenia VoIP można również sprawdzić na ekranie Status. Więcej szczegółów na temat tego ekranu znajduje się w Podręczniku użytkownika. Oglądanie certyfikatów produktu 1 Przejdź pod adres 2 Wybierz produkt z listy rozwijanej na stronie głównej firmy ZyXEL, aby przejść do tego strony tego produktu. 3 Kliknij żądany certyfikat, aby go obejrzeć. 12
