1 Obiekt: Budynek Domu Kultury w Ostrowitem. Adres: Ostrowite dz. nr: 194/10. gm. Brzuze. INWESTOR: Gmina Brzuze, Brzuze 62. PROJEKT BUDOWLANY Wewnętrzna instalacja c.o. w wydzielonych zespołów sanitarnych wraz z przebudową istniejących zespołów sanitarnych w budynku Domu Kultury w Ostrowitem gm. Brzuze dz. nr: 194/10. Branża: sanitarna. ZLECAJĄCY: spec.: instalacyjno - inżynieryjna w zakresie instalacji i sieci sanitarnych. Projektant: Andrzej Oleradzki... PUH OGE2 Ostrowite lipiec 2012 r. 6

w wydzielonych zespołów sanitarnych wraz z przebudową istniejących zespołów sanitarnych w budynku Domu Kultury w Ostrowitem

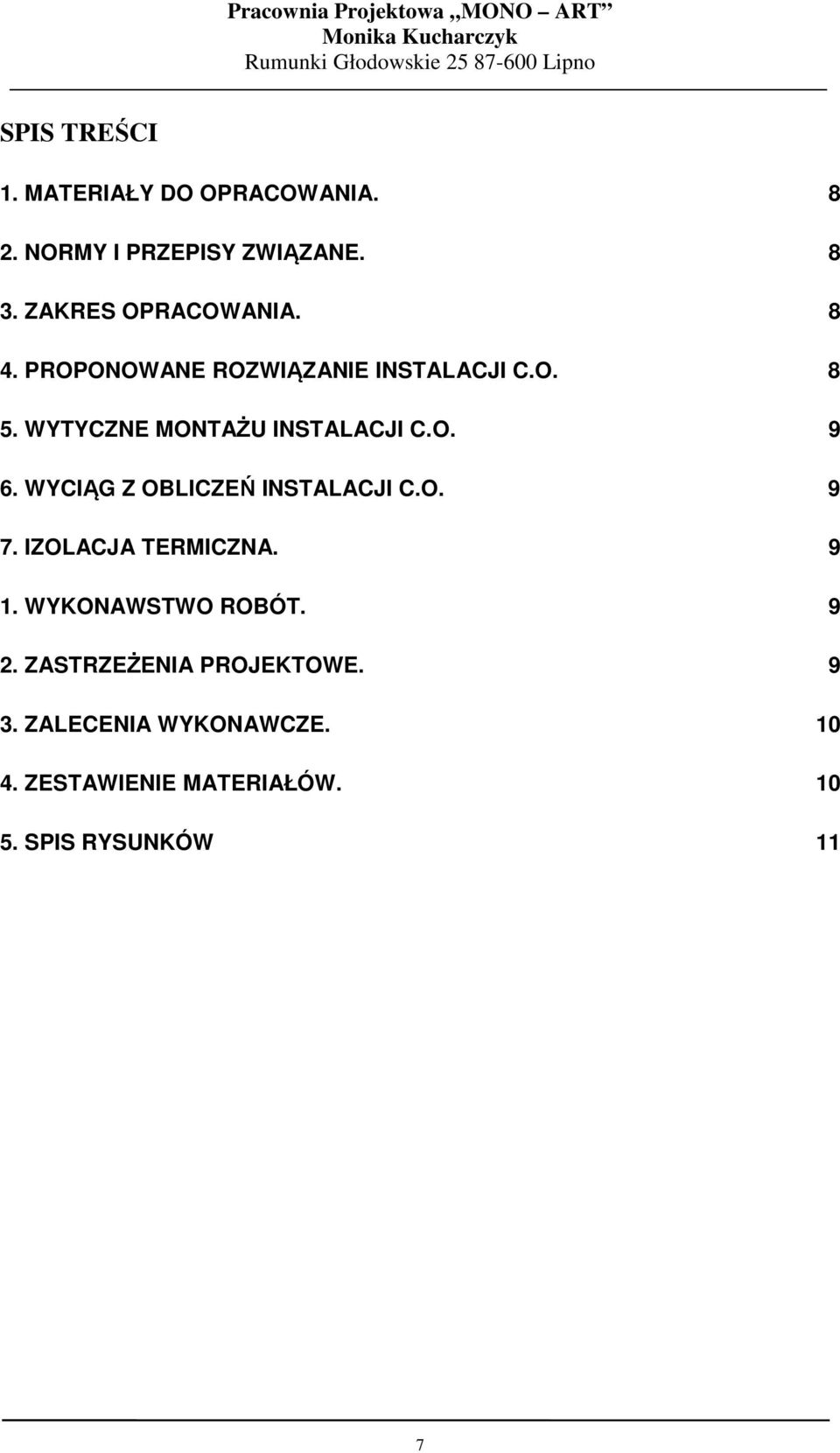

2 SPIS TREŚCI 1. MATERIAŁY DO OPRACOWANIA NORMY I PRZEPISY ZWIĄZANE ZAKRES OPRACOWANIA PROPONOWANE ROZWIĄZANIE INSTALACJI C.O WYTYCZNE MONTAŻU INSTALACJI C.O WYCIĄG Z OBLICZEŃ INSTALACJI C.O IZOLACJA TERMICZNA WYKONAWSTWO ROBÓT ZASTRZEŻENIA PROJEKTOWE ZALECENIA WYKONAWCZE ZESTAWIENIE MATERIAŁÓW SPIS RYSUNKÓW 11 7

WYTYCZNE MONTAŻU INSTALACJI C.O. 9 6. WYCIĄG Z OBLICZEŃ INSTALACJI C.O. 9 7.

3 1. Materiały do opracowania. Do wykonania opracowania wykorzystano: 1. Uzgodnienia ze Zleceniodawcą. 2. Podkłady budowlane dostarczone przez konstruktora. 2. Normy i przepisy związane. Do wykonania opracowania zastosowano normy i przepisy wg poniższego wykazu: 1. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z późniejszymi zmianami. 2. PN-B-03406;1994 Ogrzewnictwo. Obliczanie zapotrzebowania na ciepło pomieszczeń o kubaturze do 600 m3. 3. PN-82/B Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne. 4. PN-91/B Ogrzewnictwo. Odpowietrzenie instalacji ogrzewań wodnych. Wymagania. 5. PN-B-02421;1999 Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów, armatury i urządzeń. Wymagania i badania przy odbiorze. 3. Zakres opracowania. Projekt wewnętrznej instalacji centralnego ogrzewania w wydzielonych zespołach sanitarnych w budynku Domu Kultury w Ostrowitem dz. nr: 194/10 gm. Brzuze. Projekt obejmuje: bilans cieplny budynku. dobór grzejników. obliczenia hydrauliczne instalacji c.o. 4. Proponowane rozwiązanie instalacji c.o. Obieg grzejników projektuje się z grzejnikami płytowymi firmy RETIG PURMO, podstawowy typ C22/600 i H20/600. Rury rozdzielcze należy prowadzić w podłodze parteru i należy zaizolować pianką THERMAFLEX grubości 20 mm. Obiegi zasilane będą za pomocą wydzielonego systemu pompa obiegowa i zawór mieszający. Sterowanie obiegów realizowane będzie za pomocą programatora 8

w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z późniejszymi zmianami. 2. PN-B-03406;1994 Ogrzewnictwo.

4 zlokalizowanego w kotłowni. Układ włączenia do instalacji kotłowni, pompa i zawór mieszający ujęte będą w projekcie kotłowni stanowiącym etap 3 niniejszego opracowania. 5. Wytyczne montażu instalacji c.o. Instalacje ogrzewania należy wykonać z rur miedzianych łączonych przez lutowanie. Do grzejników należy zamontować głowice termostatyczne Danfoss. Przy grzejnikach zaprojektowano zawór odcinający powrotny RLV. Ogrzewanie podłogowe należy wykonać wg wytycznych producenta (firma PURMO). 6. Wyciąg z obliczeń instalacji c.o. INFORMACJE OGÓLNE INSTALACJI C.O. Parametry wody : 80/60 C Ogólne zapotrzebowanie ciepła : 16,87 kw Pojemność wodna : 96,1 dm 3 Obliczenia bilansu cieplnego budynku i obliczenia hydrauliczne znajdują się w archiwum projektanta. 7. Izolacja termiczna. Rurociągi zaizolować pianką THERMAFLEX. Na przewodach oznaczyć strzałki kierunku przepływu: kolorem karwin kolorem niebieskim 1. Wykonawstwo robót. - zasilanie c.o. - powrót c.o. Roboty wykonywać należy zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych cz.ii, oraz zgodnie z PN-64/B Przestrzegać przepisów bhp i ppoż. podczas wykonywania robót. Prace winni wykonywać monterzy przeszkoleni w zakresie bhp przy robotach budowlanych. 2. Zastrzeżenia projektowe. Wszelkie zmiany lub odstępstwa od projektu powodujące zmianę technologii lub zmianę podstawowych urządzeń i materiałów należy uzgadniać z projektantem. 9

Przy grzejnikach zaprojektowano zawór odcinający powrotny RLV. Ogrzewanie podłogowe należy wykonać wg wytycznych producenta (firma PURMO). 6. Wyciąg z obliczeń instalacji c.o. INFORMACJE OGÓLNE INSTALACJI C.

5 3. Zalecenia wykonawcze. Pracownia Projektowa MONO ART Rury ujęto w etapie 1 opracowania Przebudowa pomieszczeń (kuchnia podręczna, zespoły sanitarne, pom. wielofunkcyjne) w budynku Domu Kultury w Ostrowitem Podczas montażu należy dopasować grzejniki do podejść na instalacji grzewczej. Instalacja wewnętrzna podlega odbiorowi pod względem zgodności z dokumentacją i prawidłowości wykonania robót oraz próbie ciśnieniowej. Wszelkie istotne zmiany w stosunku do uzgodnionego projektu wymagają uprzedniej akceptacji, w formie wpisu autorskiego. Prace montażowe związane z budową instalacji grzewczej należy wykonywać z zachowaniem zasad ostrożności, przestrzegając podczas ich prowadzenia przepisów B.H.P. i p.poż. Po wykonaniu instalacji należy wykonać płukanie a następnie próbę szczelności poszczególnych odcinków instalacji zgodnie z PN-70/H Próby szczelności wykonać na ciśnienie 0,6 MPa dla instalacji niskoparametrowej c.o. 4. Zestawienie materiałów. Nr Wyszczególnienie J.m. Ilość Uwagi 1. Zestaw odcinający RLV prosty dn. 10 mm szt Zestaw RA-N prosty dn. 10 mm szt Głowica RAW 5115 szt Odpowietrzniki automatyczne z zaworami szt Grzejnik płytowy PURMO CV ,60 m szt Grzejnik płytowy PURMO CV ,00 m szt Grzejnik płytowy PURMO CV ,10 m szt Grzejnik płytowy PURMO CV ,40 m szt Grzejnik płytowy PURMO CV ,50 m szt Grzejnik płytowy PURMO CV ,90 m szt Grzejnik płytowy PURMO CV ,20 m szt Grzejnik płytowy PURMO CV ,40 m szt. 3 Uwaga: Materiały złączne, uchwyty i otuliny z wełny mineralnej oraz inne materiały niewymienione w zestawieniu należy dobrać ilościowo w trakcie montażu. Ostrowite lipiec 2012 r. Wykonał : Andrzej Oleradzki 10

Instalacja wewnętrzna podlega odbiorowi pod względem zgodności z dokumentacją i prawidłowości wykonania robót oraz próbie ciśnieniowej.

6 5. SPIS RYSUNKÓW Pracownia Projektowa MONO ART INSTALACJA GRZEWCZA - RZUT PARTERU 1 INSTALACJA GRZEWCZA - RZUT PIĘTRA 2 11
