1 Tel. (033) Tel. kom INSTAL-PROJEKT mgr inż. Adam Wilczek BIELSKO-BIAŁA ul. Poniatowskiego 4a/17 NIP: REGON: Inwestor: Prokuratura Okręgowa w Bielsku-Białej ul. Listopadowa BIELSKO-BIAŁA Obiekt: Budynek Prokuratury Okręgowej w Bielsku-Białej przy ul. Listopadowej 31 w Bielsku-Białej (jednostka ewidencyjna: Bielsko-Biała; dz. nr 1051) Temat: Przebudowa wewnętrznej instalacji centralnego ogrzewania Stadium: Branża: Projekt wykonawczy Instalacje sanitarne Opracował: Projektował: mgr inż. Adam Wilczek mgr inż. Roman Wilczek upr. nr 63/91/B-B Bielsko-Biała, r.

2 SPIS TREŚCI I. OPIS TECHNICZNY 1. Przedmiot i zakres opracowania str. nr 2 2. Podstawa opracowania str. nr 2 3. Stan istniejący str. nr 2 4. Rozwiązania projektowe str. nr 2 5. Roboty montażowe i demontaże str. nr 4 6. Zestawienie podstawowych materiałów projektowanej instalacji c.o. str. nr 5 7. Uwagi ogólne str. nr 6 8. Informacja dotycząca bezpieczeństwa i ochrony zdrowia str. nr 7 9. Oświadczenie końcowe str. nr 7 II. SPIS RYSUNKÓW 1. Projekt zagospodarowania działki str. nr 8 2. Projektowana instalacja c.o. rzut piwnic str. nr 9 3. Projektowana instalacja c.o. rzut parteru str. nr Projektowana instalacja c.o. rzut I piętra str. nr Projektowana instalacja c.o. rzut II piętra str. nr Rozwinięcie projektowanej instalacji c.o. część 1 str. nr Rozwinięcie projektowanej instalacji c.o. część 1 str. nr Instalacja c.o.: stan istniejący rzut piwnic str. nr Instalacja c.o.: stan istniejący rzut parteru str. nr Instalacja c.o.: stan istniejący rzut I piętra str. nr Instalacja c.o.: stan istniejący rzut II piętra str. nr 18 II. ZAŁĄCZNIKI - Wyrys z mapy ewidencyjnej str. nr 19 - Uprawnienia budowlane i wpis do ŚOIIB projektanta str. nr 20 - Pozwolenie nr 978/2012 wydane przez Śląskiego Wojewódzkiego Konserwatora Zabytków str. nr 21 1

3 1. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt wykonawczy przebudowy wewnętrznej instalacji centralnego ogrzewania dla budynku Prokuratury Okręgowej w Bielsku-Białej przy ul. Listopadowej 31 w Bielsku-Białej (dz. nr 1051). Zakresem swym projekt obejmuje: - obliczenie strat ciepła budynku - dobór urządzeń grzewczych i przewodów zasilających 2. Podstawa opracowania Podstawę niniejszego opracowania stanowią: - podkłady architektoniczno-budowlane obiektu - inwentaryzacja własna dla potrzeb projektowych - obowiązujące normy i przepisy z zakresu objętego niniejszym projektem - dane katalogowe urządzeń i armatury 3. Stan istniejący Obecnie, budynek wyposażony jest w instalację centralnego ogrzewania systemu zamkniętego z rozdziałem dolnym, wykonaną z rur stalowych łączonych przez spawanie. Jako elementy grzejne zastosowano grzejniki z ogniw żeliwnych oraz z rur ożebrowanych. Wyjątek stanowi pomieszczenie kotłowni oraz pomieszczenie 09, gdzie zabudowano stalowe grzejniki płytowe. Instalacja nie jest wyposażona w zawory termostatyczne. Inwentaryzację stanu istniejącego pokazano na rysunkach. 4. Rozwiązania projektowe 4.1. Bilans potrzeb cieplnych Zapotrzebowanie mocy cieplnej na c.o. dla budynku wynosi: Q co 110 kw 4.2. Charakterystyka techniczna kotłowni Pokrycie potrzeb cieplnych zapewniać będzie istniejąca kotłownia gazowa zlokalizowana na poziomie piwnicy w wydzielonym pomieszczeniu kotłowni. Kotłownia wyposażona jest w 2 kotły wodne niskoparametrowe firmy De Dietrich typu MC65 oraz MC90 o łącznej mocy nominalnej 155kW. W kotłowni zabudowana 2

4 jest pompa obiegowa c.o. firmy Grundfos typ MAGNA F, pracująca w układzie zmieszania pompowego. Dane techniczne kotłowni: - rodzaj paliwa gaz ziemny w o = 31 MJ/m 3 - temperatura wody grzejnej 80/60 o C - system ogrzewania: zamknięty - obiegi instalacji c.o. węzeł zmieszania pompowego parametry zmienne 4.3. Instalacja centralnego ogrzewania Istniejący budynek jest obiektem 4-ro kondygnacyjnym. W budynku zaprojektowano przebudowę istniejącej instalacji centralnego ogrzewania Przewody i armatura Instalację c.o. z kotłowni do poszczególnych grzejników zaprojektowano z rur miedzianych do instalacji centralnego ogrzewania, łączonych przez lutowanie. Przewody mocować do ścian budynku za pomocą uchwytów mocujących dla instalacji wodnych z rur miedzianych. Maksymalne odległości między uchwytami mocującymi: - dla Cu 15x1,0mm: 1,25m - dla Cu 18x1,0mm: 1,50m - dla Cu 22x1,2mm: 2,00m - dla Cu 28x1,2mm: 2,25m - dla Cu 35x1,5mm: 2,75m - dla Cu 42x1,5mm: 3,00m - dla Cu 54x2,0mm: 3,50m - dla Cu 64x2,0mm: 4,00m W piwnicy, poziome przewody rozprowadzające należy prowadzić pod stropem, tak jak pokazano na rysunku, ze spadkiem w kierunku kotłowni. Przejścia przewodów przez ściany i stropy wykonać w tulejach ochronnych wypełnionych materiałem elastycznym. 3

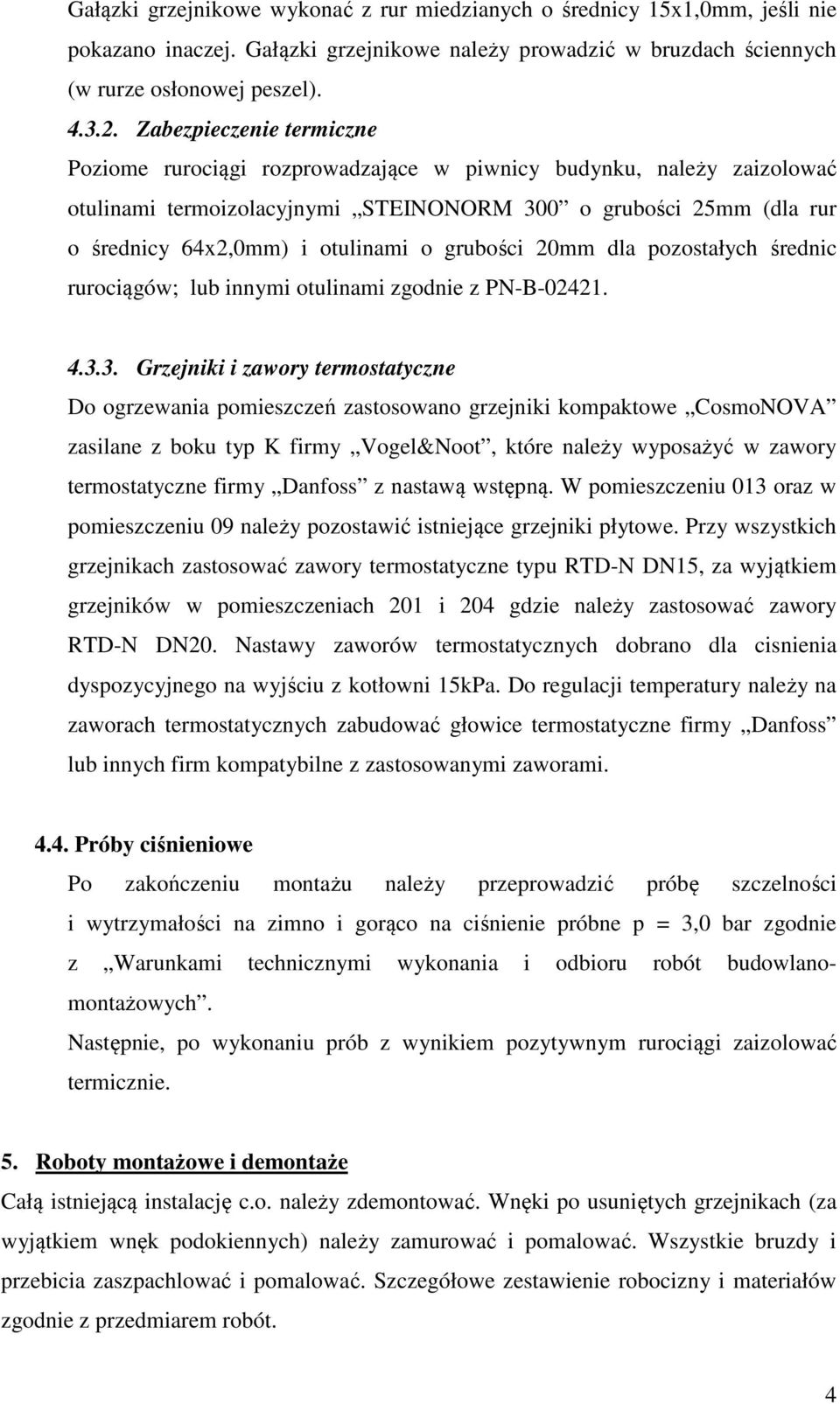

5 Gałązki grzejnikowe wykonać z rur miedzianych o średnicy 15x1,0mm, jeśli nie pokazano inaczej. Gałązki grzejnikowe należy prowadzić w bruzdach ściennych (w rurze osłonowej peszel) Zabezpieczenie termiczne Poziome rurociągi rozprowadzające w piwnicy budynku, należy zaizolować otulinami termoizolacyjnymi STEINONORM 300 o grubości 25mm (dla rur o średnicy 64x2,0mm) i otulinami o grubości 20mm dla pozostałych średnic rurociągów; lub innymi otulinami zgodnie z PN-B Grzejniki i zawory termostatyczne Do ogrzewania pomieszczeń zastosowano grzejniki kompaktowe CosmoNOVA zasilane z boku typ K firmy Vogel&Noot, które należy wyposażyć w zawory termostatyczne firmy Danfoss z nastawą wstępną. W pomieszczeniu 013 oraz w pomieszczeniu 09 należy pozostawić istniejące grzejniki płytowe. Przy wszystkich grzejnikach zastosować zawory termostatyczne typu RTD-N DN15, za wyjątkiem grzejników w pomieszczeniach 201 i 204 gdzie należy zastosować zawory RTD-N DN20. Nastawy zaworów termostatycznych dobrano dla cisnienia dyspozycyjnego na wyjściu z kotłowni 15kPa. Do regulacji temperatury należy na zaworach termostatycznych zabudować głowice termostatyczne firmy Danfoss lub innych firm kompatybilne z zastosowanymi zaworami Próby ciśnieniowe Po zakończeniu montażu należy przeprowadzić próbę szczelności i wytrzymałości na zimno i gorąco na ciśnienie próbne p = 3,0 bar zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlanomontażowych. Następnie, po wykonaniu prób z wynikiem pozytywnym rurociągi zaizolować termicznie. 5. Roboty montażowe i demontaże Całą istniejącą instalację c.o. należy zdemontować. Wnęki po usuniętych grzejnikach (za wyjątkiem wnęk podokiennych) należy zamurować i pomalować. Wszystkie bruzdy i przebicia zaszpachlować i pomalować. Szczegółowe zestawienie robocizny i materiałów zgodnie z przedmiarem robót. 4

6 6. Zestawienie podstawowych materiałów projektowanej instalacji c.o. Lp. Oznaczenie Ilość Wyszczególnienie Uwagi K/600/400 1 szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 21K/600/ K/900/600 1 szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 21K/900/ K/500/520 1 szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 22K/500/ K/500/800 3 szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 22K/500/ K/500/920 5 szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 22K/500/ K/500/ szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 22K/500/ K/500/ szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 22K/500/ K/500/ szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 22K/500/ K/600/600 2 szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 22K/600/ K/600/720 6 szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 22K/600/ K/600/800 8 szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 22K/600/ K/600/920 4 szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 22K/600/ K/900/720 1 szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 22K/900/ K/400/ szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 33K/400/ K/500/720 1 szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 33K/500/ K/500/920 1 szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 33K/500/ K/500/ szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 33K/500/ K/500/ szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 33K/500/ K/600/400 1 szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 33K/600/ K/600/720 2 szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 33K/600/ K/600/800 1 szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 33K/600/ K/600/920 1 szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 33K/600/920 5

7 23 33K/600/ szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 33K/600/ K/600/ szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 33K/600/ K/600/ szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 33K/600/ K/900/400 2 szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 33K/900/ K/900/520 1 szt. Grzejnik płytowy kompaktowy CosmoNOVA typ 33K/900/ szt. Zawory termostatyczne Danfoss typ RTD-N DN15 z głowicami termostatycznymi 29-2 szt. Zawory termostatyczne Danfoss typ RTD-N DN20 z głowicami termostatycznymi 30 - ~13m Rura miedziana φ64x2,0mm 31 - ~14m Rura miedziana φ54x2,0mm 32 - ~18m Rura miedziana φ42x1,5mm 33 - ~16m Rura miedziana φ35x1,5mm 34 - ~137m Rura miedziana φ28x1,2mm 35 - ~72m Rura miedziana φ22x1,2mm 36 - ~71m Rura miedziana φ18x1,0mm 37 - ~320m Rura miedziana φ15x1,0mm 7. Uwagi ogólne - Całość robót wykonać zgodnie z projektem i obowiązującymi normami i wytycznymi - Prace należy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych. 6

8 8. Informacja dotycząca bezpieczeństwa i ochrony zdrowia Elementem, który może stwarzać zagrożenie dla zdrowia i bezpieczeństwa ludzi jest wykonywanie prac montażowych rurociągów oraz wykonywanie przekuć w przegrodach budowlanych. Pracownicy przed przystąpieniem do prac musza zostać przeszkoleni w zakresie BHP a roboty montażowe rurociągów muszą być wykonywane przez pracowników, którzy posiadają odpowiednie kwalifikacje. W związku z wykonywaniem prac na wysokości należy zapoznać pracowników z przepisami zawartymi w rozporządzeniu Ministra Infrastruktury z dn r. w sprawie bhp przy wykonywaniu robót budowlanych (Dz.U. nr 47 poz. 401) rozdział 9 Roboty na wysokościach. Przed przystąpieniem do budowy (zgodnie z ustawą nr 1439 z dn Dz.U. nr 129) kierownik budowy zobowiązany jest do opracowania planu bezpieczeństwa i ochrony zdrowia planu b.i o.z.. 9. Oświadczenie końcowe Niniejszym oświadczam, iż przedstawiony projekt wykonawczy przebudowy wewnętrznej instalacji centralnego ogrzewania dla budynku Prokuratury Okręgowej w Bielsku-Białej przy ul. Listopadowej 31 w Bielsku-Białej (dz. nr 1051), został sporządzony zgodnie obowiązującymi przepisami, normami oraz zasadami wiedzy technicznej. 7
