DOKUMENTACJA GEOTECHNICZNA

Wielkość: px

Rozpocząć pokaz od strony:

Download "DOKUMENTACJA GEOTECHNICZNA"

Stanisław Adamczyk
8 lat temu
Przeglądów:

1 ZAKŁAD PROJEKTOWY UMOWA NR NZU P117 HAL - SAN ul. Przyjaźni 4E/ Wrocław OBIEKT Adres obiektu Stadium Inwestor Przyłącze wodociągowe Ul. Fiołkowa 7a we Wrocławiu PROJEKT ZAGOSPODAROWANIA TERENU Zarząd Inwestycji Miejskich Obręb Grabiszyn Nr działek: 7/1 - AM21; 9, 7/38 - AM23. DOKUMENTACJA GEOTECHNICZNA OpracowałA: mgr Teresa Prussak Wrocław, lipiec 2013r.

Fiołkowa 7a we Wrocławiu PROJEKT ZAGOSPODAROWANIA TERENU Zarząd Inwestycji Miejskich Obręb

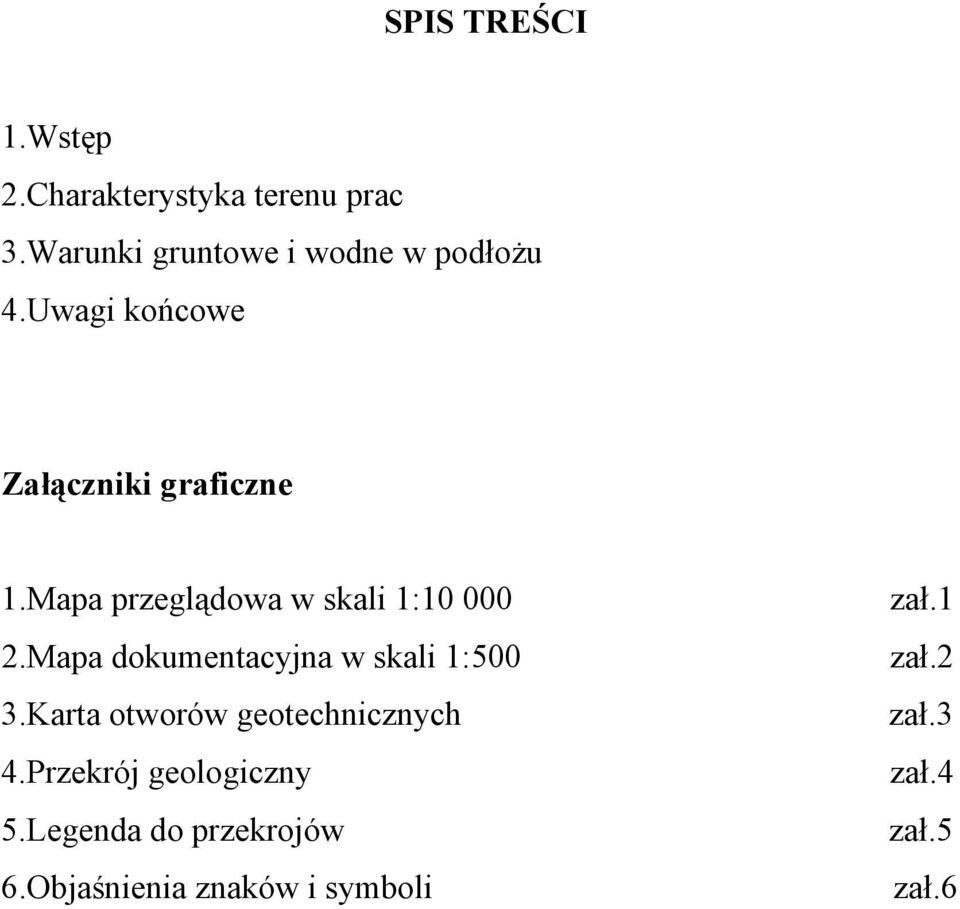

2 SPIS TREŚCI 1.Wstęp 2.Charakterystyka terenu prac 3.Warunki gruntowe i wodne w podłożu 4.Uwagi końcowe Załączniki graficzne 1.Mapa przeglądowa w skali 1: Mapa dokumentacyjna w skali 1:500 3.Karta otworów geotechnicznych 4.Przekrój geologiczny 5.Legenda do przekrojów 6.Objaśnienia znaków i symboli zał.1 zał.2 zał.3 zał.4 zał.5 zał.6

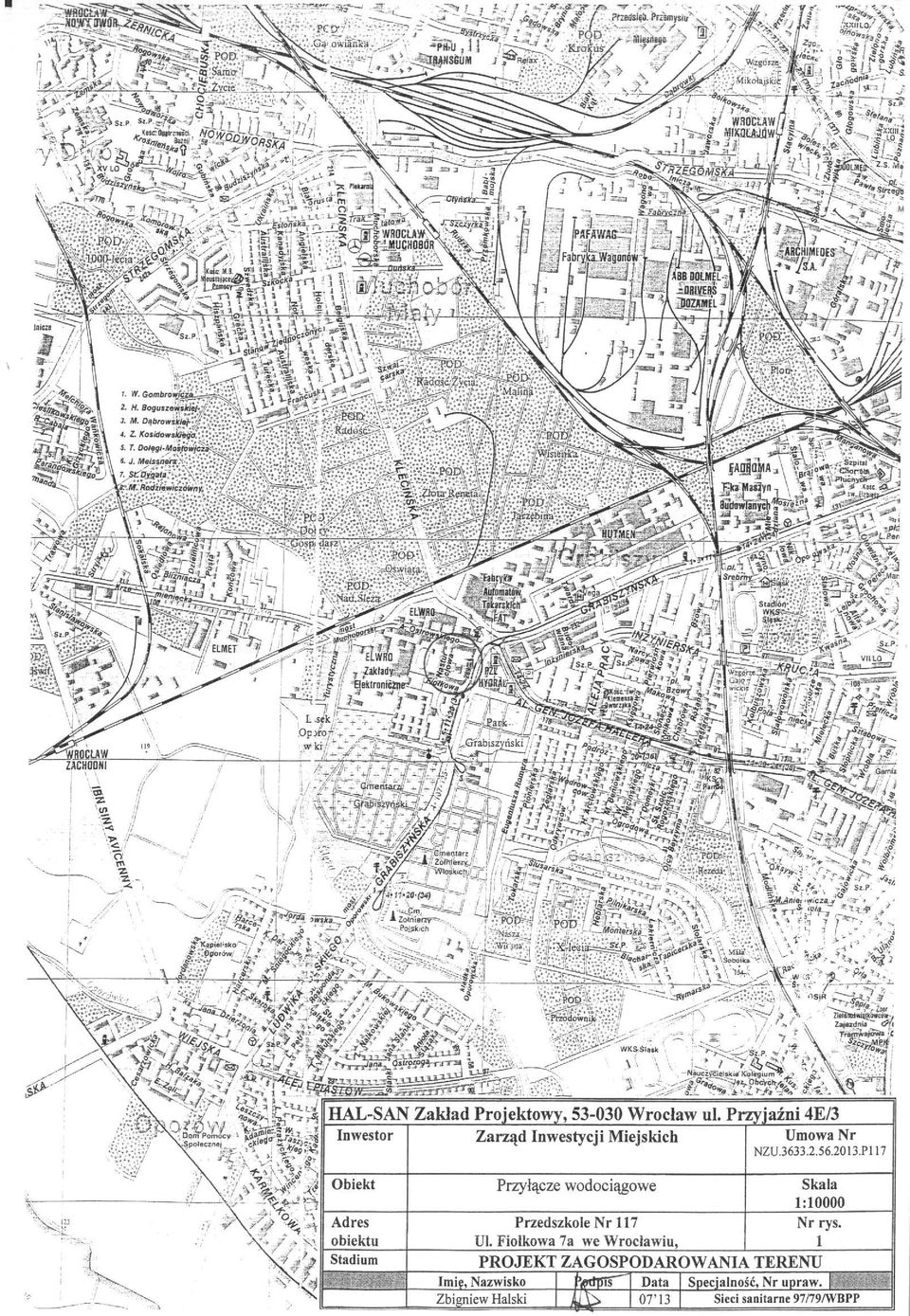

Mapa przeglądowa w skali 1:10 000 2.Mapa dokumentacyjna w skali 1:500 3.

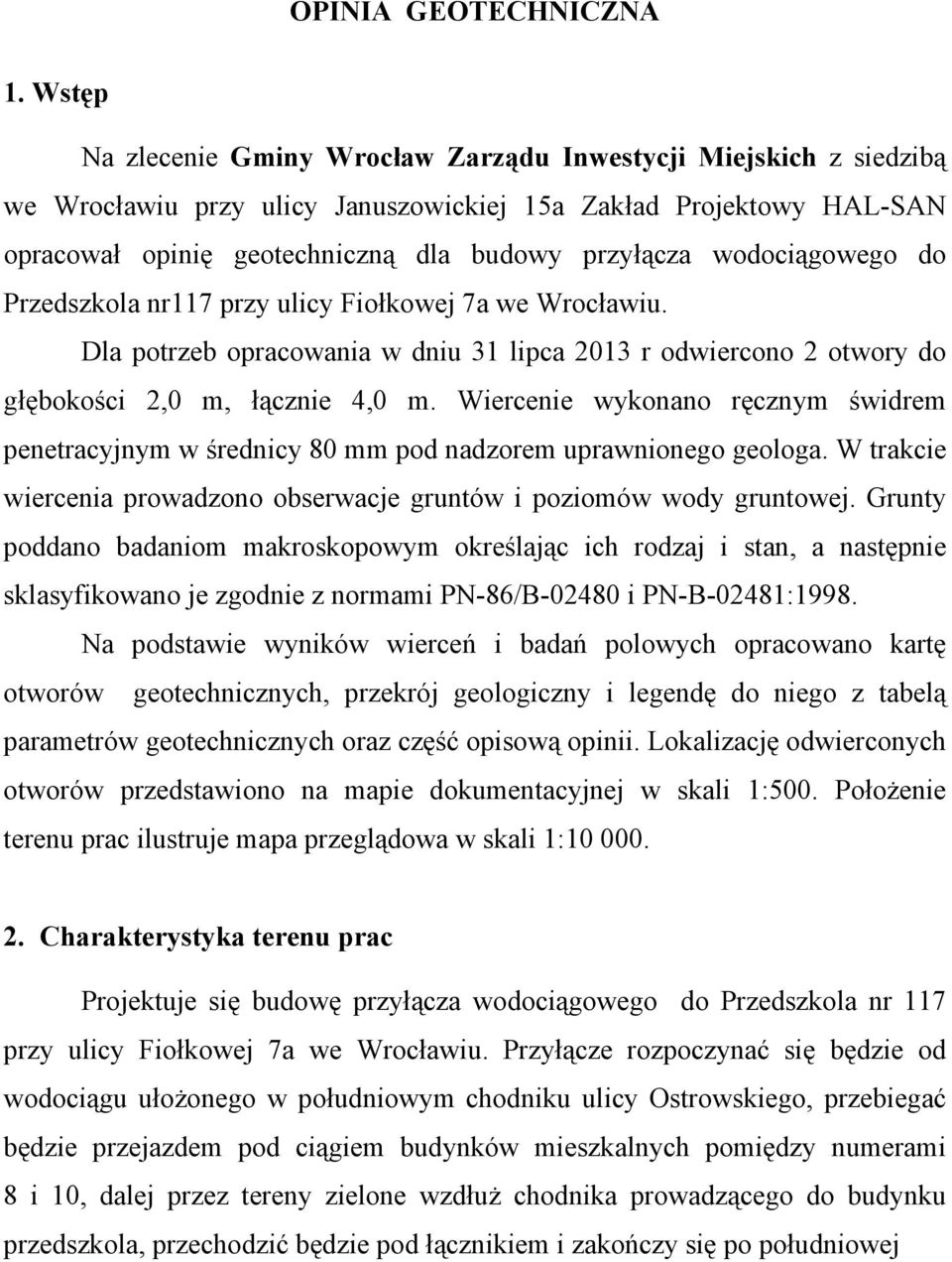

3 OPINIA GEOTECHNICZNA 1. Wstęp Na zlecenie Gminy Wrocław Zarządu Inwestycji Miejskich z siedzibą we Wrocławiu przy ulicy Januszowickiej 15a Zakład Projektowy HAL-SAN opracował opinię geotechniczną dla budowy przyłącza wodociągowego do Przedszkola nr117 przy ulicy Fiołkowej 7a we Wrocławiu. Dla potrzeb opracowania w dniu 31 lipca 2013 r odwiercono 2 otwory do głębokości 2,0 m, łącznie 4,0 m. Wiercenie wykonano ręcznym świdrem penetracyjnym w średnicy 80 mm pod nadzorem uprawnionego geologa. W trakcie wiercenia prowadzono obserwacje gruntów i poziomów wody gruntowej. Grunty poddano badaniom makroskopowym określając ich rodzaj i stan, a następnie sklasyfikowano je zgodnie z normami PN-86/B i PN-B-02481:1998. Na podstawie wyników wierceń i badań polowych opracowano kartę otworów geotechnicznych, przekrój geologiczny i legendę do niego z tabelą parametrów geotechnicznych oraz część opisową opinii. Lokalizację odwierconych otworów przedstawiono na mapie dokumentacyjnej w skali 1:500. Położenie terenu prac ilustruje mapa przeglądowa w skali 1: Charakterystyka terenu prac Projektuje się budowę przyłącza wodociągowego do Przedszkola nr 117 przy ulicy Fiołkowej 7a we Wrocławiu. Przyłącze rozpoczynać się będzie od wodociągu ułożonego w południowym chodniku ulicy Ostrowskiego, przebiegać będzie przejazdem pod ciągiem budynków mieszkalnych pomiędzy numerami 8 i 10, dalej przez tereny zielone wzdłuż chodnika prowadzącego do budynku przedszkola, przechodzić będzie pod łącznikiem i zakończy się po południowej

wodociągowego do Przedszkola nr117 przy ulicy Fiołkowej 7a we Wrocławiu. Dla potrzeb opracowania w dniu 31 lipca 2013 r odwiercono 2 otwory do głębokości 2,0 m, łącznie 4,0 m.

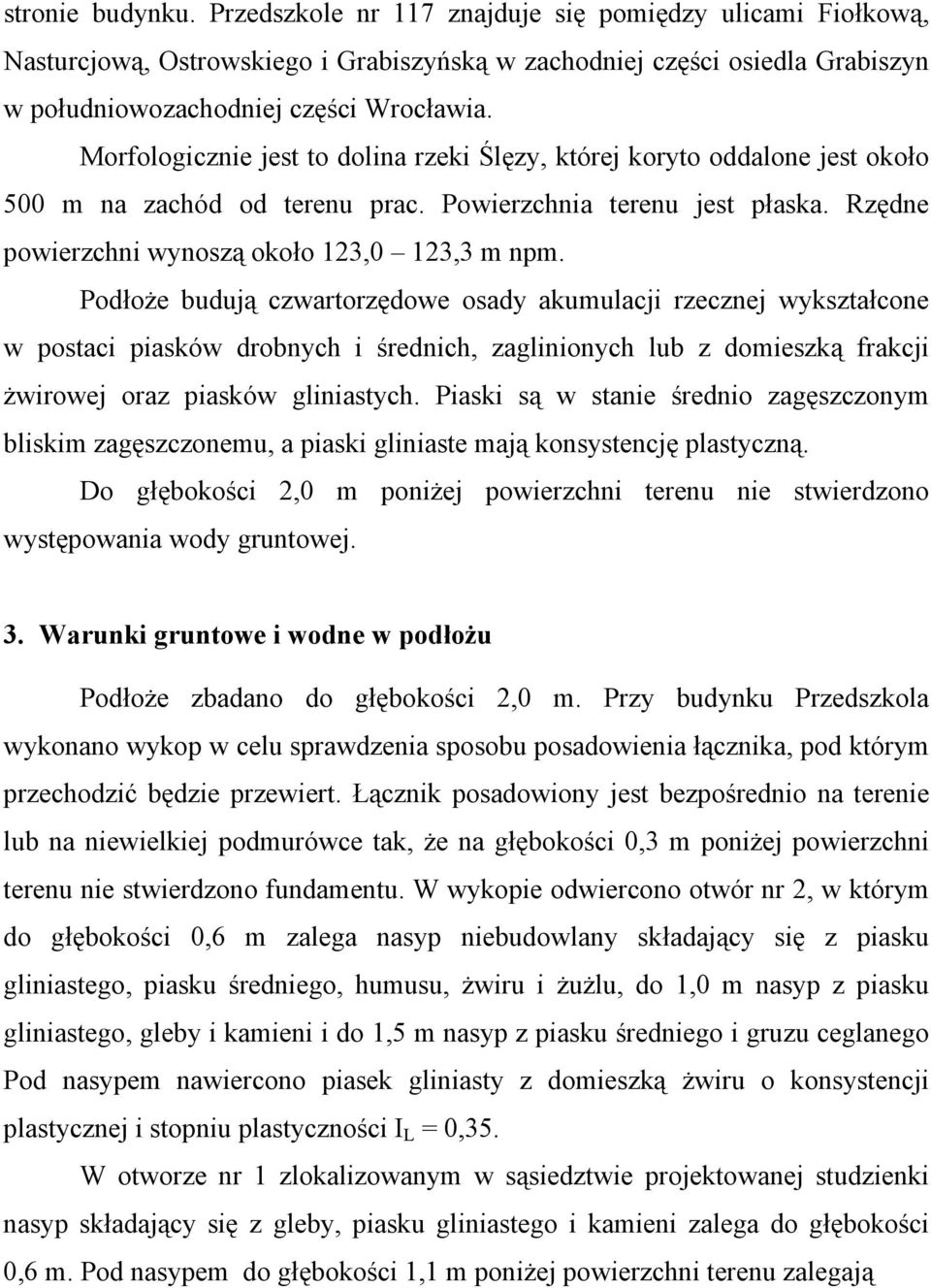

4 stronie budynku. Przedszkole nr 117 znajduje się pomiędzy ulicami Fiołkową, Nasturcjową, Ostrowskiego i Grabiszyńską w zachodniej części osiedla Grabiszyn w południowozachodniej części Wrocławia. Morfologicznie jest to dolina rzeki Ślęzy, której koryto oddalone jest około 500 m na zachód od terenu prac. Powierzchnia terenu jest płaska. Rzędne powierzchni wynoszą około 123,0 123,3 m npm. Podłoże budują czwartorzędowe osady akumulacji rzecznej wykształcone w postaci piasków drobnych i średnich, zaglinionych lub z domieszką frakcji żwirowej oraz piasków gliniastych. Piaski są w stanie średnio zagęszczonym bliskim zagęszczonemu, a piaski gliniaste mają konsystencję plastyczną. Do głębokości 2,0 m poniżej powierzchni terenu nie stwierdzono występowania wody gruntowej. 3. Warunki gruntowe i wodne w podłożu Podłoże zbadano do głębokości 2,0 m. Przy budynku Przedszkola wykonano wykop w celu sprawdzenia sposobu posadowienia łącznika, pod którym przechodzić będzie przewiert. Łącznik posadowiony jest bezpośrednio na terenie lub na niewielkiej podmurówce tak, że na głębokości 0,3 m poniżej powierzchni terenu nie stwierdzono fundamentu. W wykopie odwiercono otwór nr 2, w którym do głębokości 0,6 m zalega nasyp niebudowlany składający się z piasku gliniastego, piasku średniego, humusu, żwiru i żużlu, do 1,0 m nasyp z piasku gliniastego, gleby i kamieni i do 1,5 m nasyp z piasku średniego i gruzu ceglanego Pod nasypem nawiercono piasek gliniasty z domieszką żwiru o konsystencji plastycznej i stopniu plastyczności I L = 0,35. W otworze nr 1 zlokalizowanym w sąsiedztwie projektowanej studzienki nasyp składający się z gleby, piasku gliniastego i kamieni zalega do głębokości 0,6 m. Pod nasypem do głębokości 1,1 m poniżej powierzchni terenu zalegają

Podłoże budują czwartorzędowe osady akumulacji rzecznej wykształcone w postaci piasków drobnych i średnich, zaglinionych lub z domieszką frakcji żwirowej oraz piasków gliniastych.

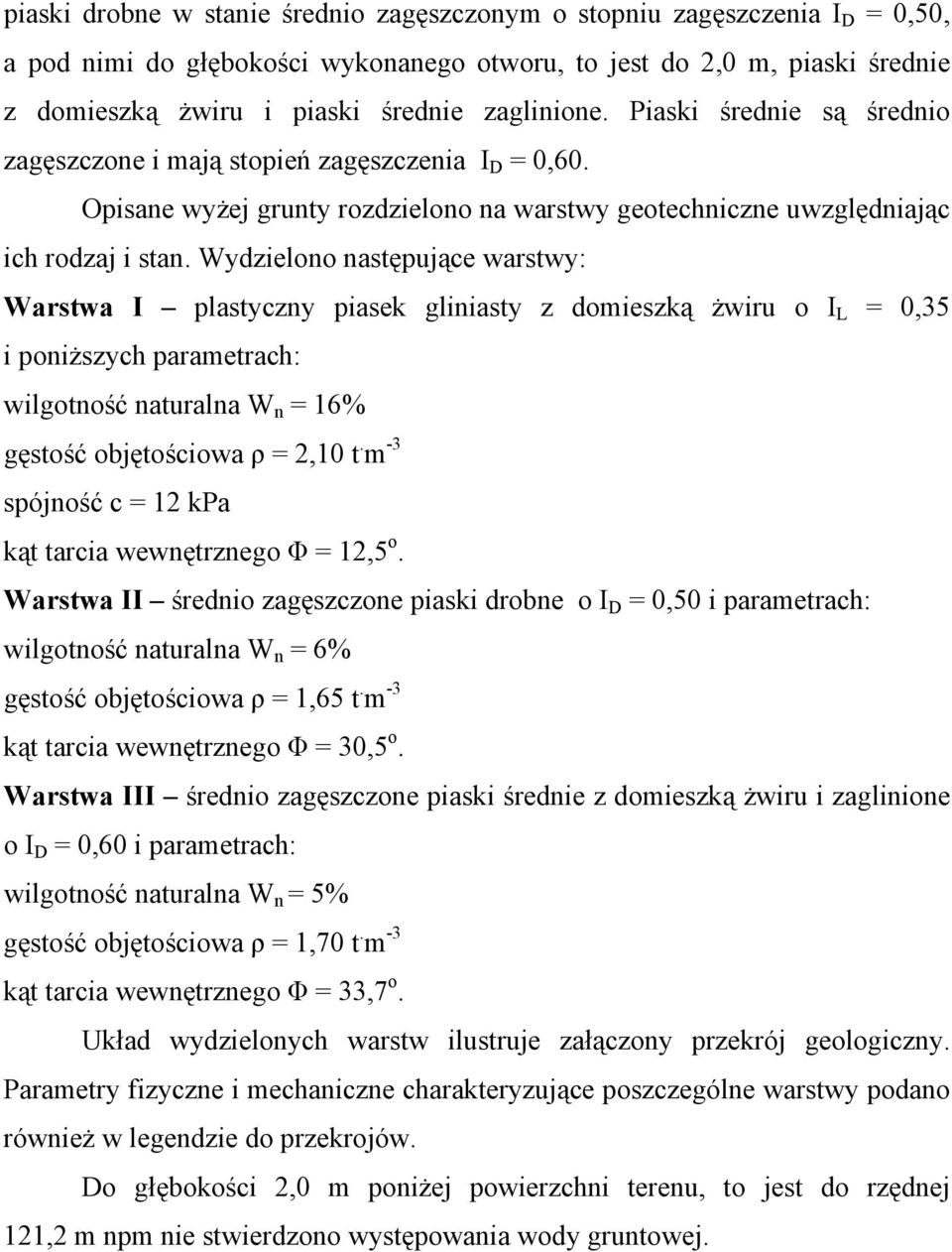

5 piaski drobne w stanie średnio zagęszczonym o stopniu zagęszczenia I D = 0,50, a pod nimi do głębokości wykonanego otworu, to jest do 2,0 m, piaski średnie z domieszką żwiru i piaski średnie zaglinione. Piaski średnie są średnio zagęszczone i mają stopień zagęszczenia I D = 0,60. Opisane wyżej grunty rozdzielono na warstwy geotechniczne uwzględniając ich rodzaj i stan. Wydzielono następujące warstwy: Warstwa I plastyczny piasek gliniasty z domieszką żwiru o I L = 0,35 i poniższych parametrach: wilgotność naturalna W n = 16% gęstość objętościowa ρ = 2,10 t. m -3 spójność c = 12 kpa kąt tarcia wewnętrznego Φ = 12,5 o. Warstwa II średnio zagęszczone piaski drobne o I D = 0,50 i parametrach: wilgotność naturalna W n = 6% gęstość objętościowa ρ = 1,65 t. m -3 kąt tarcia wewnętrznego Φ = 30,5 o. Warstwa III średnio zagęszczone piaski średnie z domieszką żwiru i zaglinione o I D = 0,60 i parametrach: wilgotność naturalna W n = 5% gęstość objętościowa ρ = 1,70 t. m -3 kąt tarcia wewnętrznego Φ = 33,7 o. Układ wydzielonych warstw ilustruje załączony przekrój geologiczny. Parametry fizyczne i mechaniczne charakteryzujące poszczególne warstwy podano również w legendzie do przekrojów. Do głębokości 2,0 m poniżej powierzchni terenu, to jest do rzędnej 121,2 m npm nie stwierdzono występowania wody gruntowej.

Wydzielono następujące warstwy: Warstwa I plastyczny piasek gliniasty z domieszką żwiru o I L = 0,35 i poniższych parametrach: wilgotność naturalna W n = 16% gęstość objętościowa ρ = 2,10 t.

6 4. Uwagi końcowe W zbadanym podłożu warunki gruntowe są proste. Pod warstwą nasypów niebudowlanych gruzowo-ziemnych o grubości 0,6-1,5 m zalegają średnio zagęszczone piaski drobne i średnie z domieszką żwiru i zaglinione o stopniu zagęszczenia I D = 0,50 i I D = 0,60 charakteryzujące się dobrymi parametrami wytrzymałościowymi. W rejonie otworu nr 2 pod nasypem występują nieskonsolidowane plastyczne piaski gliniaste o I L = 0,35 i niskich parametrach. Zalegające w podłożu grunty piaszczyste należą do łatwo urabialnych kategorii 3, a piasek gliniasty do średnio urabialnych kategorii 4 według normy PN-B-06050:1999. Do głębokości 2,0 m poniżej powierzchni terenu nie stwierdzono występowania wody gruntowej.

zagęszczenia I D = 0,50 i I D = 0,60 charakteryzujące się dobrymi parametrami wytrzymałościowymi.
