Pojemniki wielkogabarytowe

Transkrypt

1 Założyciel firmy Georg Utz

2 Pojemniki wielkogabarytowe 186

3 GLT Pojemniki wielkogabarytowe 187

4 Warianty KOLOX KOLOX system składania Po odryglowaniu mechanizmu zamykania... KOLOX skła da ny po jem nik wiel ko ga ba ry to wy KOLOX -GLT PLUS jest skła da nym po jem ni kiem wiel ko ga ba ry to wym na ba zie pa le ty o roz mia rach 1200 x 800 mm i 1200 x 1000 mm. Po nadto po sia da my rów nież po jem ni ki KOLOX o wy mia rach pod sta wy 1000 x 600 mm, 1400 x 1200 mm oraz 1800 x 1200 mm. Ce chą wspól ną wszyst kich wa rian tów jest moż li wość zło że nia pu ste go po jem ni ka i tym sa mym znacz ne go zre du ko wa nia ob ję to ści. Jest to szcze gól nie przy dat ne, gdy po do star cze niu to wa ru pu ste po jem ni ki trze ba prze trans por to wać z po wro tem. Oprócz te go we wszyst kich po jem ni kach KOLOX, nie za leż nie od wy mia ru pod sta wy, ist nie je moż li wość otwar cia w każ dej ścia nie jej roz kła da ne go frag men tu przy za ła dun ku i roz ła dun ku. Uła twia to w znacz nej mie rze ob słu gę tak dużego po jem ni ka.... można złożyć ścianki boczne i nałożyć je na siebie. Oszczędność powierzchni w transporcie powrotnym Przykład: KOLOX-GLT PLUS 1200 x 1000 x 900 mm. 7 złożonych pojemników ma mniej więcej tę samą wysokość co 3 rozłożone skrzynio-palety. Dzięki temu w transporcie powrotnym uzyskuje się oszczędność powierzchni w wysokości około 55% objętości pojemników. Taki mechanizm składania umożliwia znaczą oszczędność powierzchni. 188

5 GLT PALOX NGGL Pojemniki paletowe PALOX-y są to pojemniki paletowe, tzn. pojemniki wielkogabarytowe o wymiarze podstawy 1200 x 1000 mm. W przeciwieństwie do pojemników KOLOX nie można ich złożyć. Posiadamy różne warianty pojemników PALOX ze ściankami pełnymi i szczelinowymi. PALOX-y zaopatrzone są w większości w płozy. W przypadku PALOX-ów ciężkich ma to taką zaletę, że można je przechylić na bok i opróżnić. Aby umożliwić usuwanie resztek cieczy, można zamontować przy dolnym brzegu PALOX-ów zaślepkę odpływową. Pojemniki wielkogabarytowe W innym wariancie można zainstalować kurek z zaworem kulowym, który w razie potrzeby można otwierać i zamykać. Nowa generacja pojemników wielkogabarytowych NGGL to metalowy stojak, w którym na wielu poziomach składowania, w wypraskach z tworzywa sztucznego można przechowywać części montażowe potrzebne do produkcji w branży motoryzacyjnej. Rama metalowa pozostaje nienaruszona, podczas gdy poszczególne poziomy składowania można zmieniać w zależności od produktu. Po zabraniu produktów z danego poziomu można go podnieść, tak aby przetwarzać następnie produkty leżące na poniższym poziomie. 189

6 KOLOX standardowy 1200 x 800 x 950 mm Wymiary wewnętrzne 1120 x 720 x 748 mm Wysokość po złożeniu 397 mm Obciążenie dopuszczalne* 500 kg Dopuszczalny nacisk pionowy* 603 litry statyczny 2750 kg Ciężar 45 kg dynamiczny 1100 kg Otwory dostępowe: Bok dłuższy Bok krótszy 770 x 365 mm 372 x 365 mm Wersja płozy wzdłużne / 3 podstawki 2 warianty sztaplowania: na pokrywie albo bez pokrywy. Inne warianty podstawek i płóz oraz wzmocnienie dna na zamówienie. Pokrywa Wymiary nominalne x 800 mm x 800 mm, przeciwkurzowa 190 *Zaleca się przetestowanie palety przed użyciem. Pozostałe informacje znajdą Państwo na stronie

7 GLT 1200 x 1000 x 900 mm Wymiary wewnętrzne 1120 x 920 x 692 mm Wysokość po złożeniu 406 mm Obciążenie dopuszczalne* 500 kg Dopuszczalny nacisk pionowy* 715 litrów statyczny 2750 kg Ciężar 50 kg dynamiczny 1100 kg 1200 x 1000 x 975 mm Wymiary wewnętrzne 1120 x 920 x 767 mm Wysokość po złożeniu 406 mm Obciążenie dopuszczalne* 500 kg Dopuszczalny nacisk pionowy* 790 litrów statyczny 2750 kg Ciężar 51 kg dynamiczny 1100 kg Otwory dostępowe: Bok dłuższy Bok krótszy 770 x 390 mm 570 x 390 mm Otwory dostępowe: Bok dłuższy Bok krótszy 770 x 390 mm 570 x 390 mm Wersja płozy wzdłużne / 3 podstawki Inne warianty podstawek i płóz na zamówienie. Wersja płozy wzdłużne / 3 podstawki Inne warianty podstawek i płóz na zamówienie. Pojemniki wielkogabarytowe Pokrywa Wymiary nominalne x 1000 mm Pokrywa Wymiary nominalne x 1000 mm *Zaleca się przetestowanie palety przed użyciem. Pozostałe informacje znajdą Państwo na stronie 191

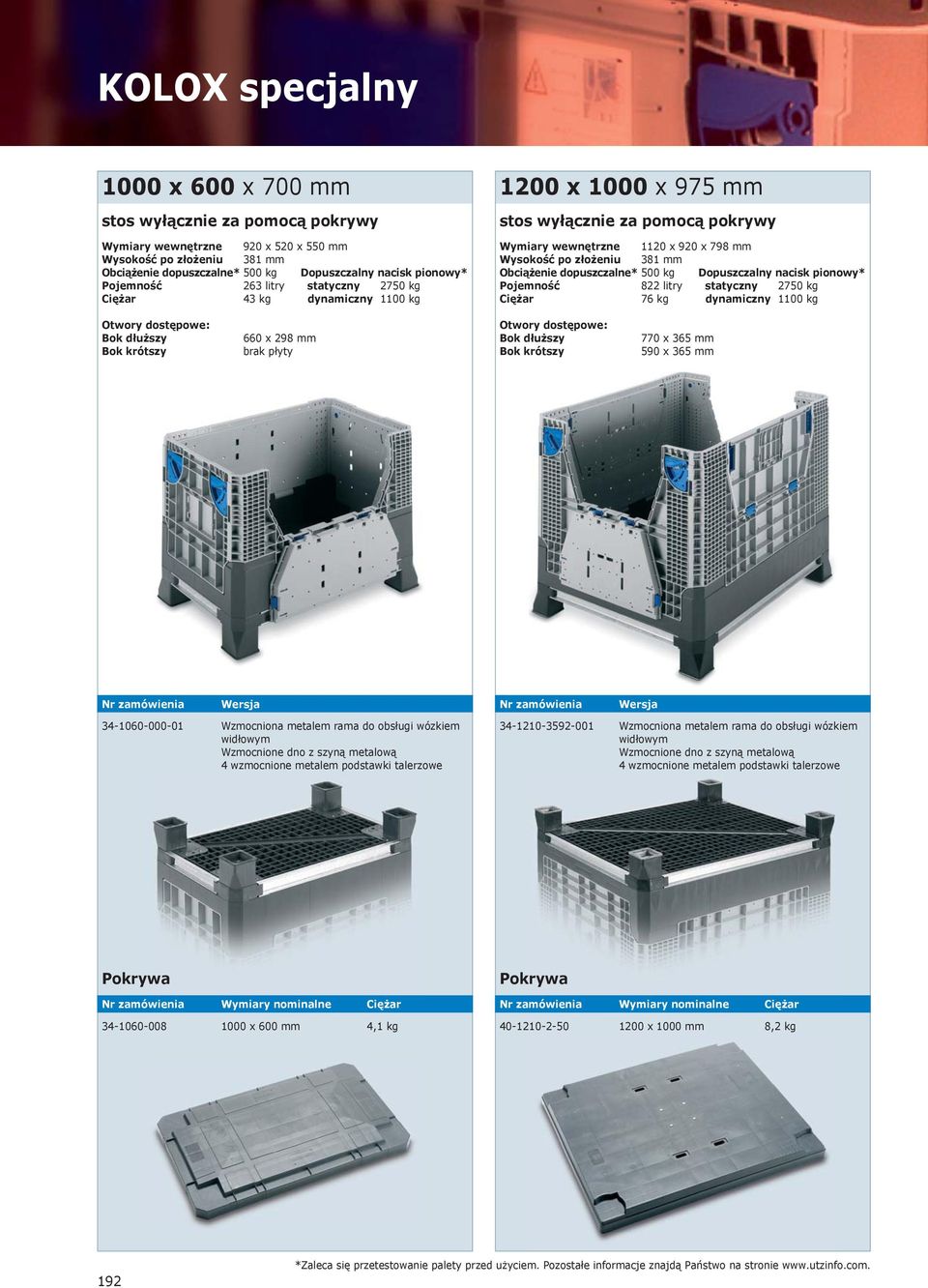

8 KOLOX specjalny 1000 x 600 x 700 mm stos wyłącznie za pomocą pokrywy Wymiary wewnętrzne 920 x 520 x 550 mm Wysokość po złożeniu 381 mm Obciążenie dopuszczalne* 500 kg Dopuszczalny nacisk pionowy* 263 litry statyczny 2750 kg Ciężar 43 kg dynamiczny 1100 kg 1200 x 1000 x 975 mm stos wyłącznie za pomocą pokrywy Wymiary wewnętrzne 1120 x 920 x 798 mm Wysokość po złożeniu 381 mm Obciążenie dopuszczalne* 500 kg Dopuszczalny nacisk pionowy* 822 litry statyczny 2750 kg Ciężar 76 kg dynamiczny 1100 kg Otwory dostępowe: Bok dłuższy Bok krótszy 660 x 298 mm brak płyty Otwory dostępowe: Bok dłuższy Bok krótszy 770 x 365 mm 590 x 365 mm Wersja Wzmocniona metalem rama do obsługi wózkiem widłowym Wzmocnione dno z szyną metalową 4 wzmocnione metalem podstawki talerzowe Wersja Wzmocniona metalem rama do obsługi wózkiem widłowym Wzmocnione dno z szyną metalową 4 wzmocnione metalem podstawki talerzowe Pokrywa Wymiary nominalne Ciężar x 600 mm 4,1 kg Pokrywa Wymiary nominalne Ciężar x 1000 mm 8,2 kg 192 *Zaleca się przetestowanie palety przed użyciem. Pozostałe informacje znajdą Państwo na stronie

9 GLT 800 x 600 x 770 mm stos wyłącznie za pomocą pokrywy Wymiary wewnętrzne 744 x 544 x 645 mm Wysokość po złożeniu 321 mm Obciążenie dopuszczalne* 250 kg Dopuszczalny nacisk pionowy* 250 litrów statyczny 1800 kg Ciężar 23,0 kg dynamiczny 900 kg 1800 x 1200 x 975 mm stos wyłącznie za pomocą pokrywy Wymiary wewnętrzne 1720 x 1120 x 798 mm Wysokość po złożeniu 381 mm Obciążenie dopuszczalne* 400 kg Dopuszczalny nacisk pionowy* 1535 litrów statyczny 2750 kg Ciężar 130 kg dynamiczny 1650 kg Otwory dostępowe: Bok dłuższy 511 x 330 mm Otwory dostępowe: Bok dłuższy Bok krótszy 1370 x 365 mm 770 x 365 mm Wersja płozy wzdłużne stopy Wariant Wzmocnione dno z szyną metalową 4 stopy 1400 x 1200 x 975 mm stos wyłącznie za pomocą pokrywy Wymiary wewnętrzne 1320 x 1120 x 798 mm Wysokość po złożeniu 381 mm Obciążenie dopuszczalne* 400 kg Dopuszczalny nacisk pionowy* 1180 litrów statyczny 2750 kg Ciężar 110 kg dynamiczny 1650 kg Otwory dostępowe: Bok dłuższy Bok krótszy 970 x 365 mm 770 x 365 mm Wariant Wzmocniona metalem rama do obsługi wózkiem widłowym Wzmocnione dno z szyną metalową 4 płozy Pojemniki wielkogabarytowe Wariant Wzmocniona metalem rama do obsługi wózkiem widłowym Wzmocnione dno z szyną metalową 4 płozy *Zaleca się przetestowanie palety przed użyciem. Pozostałe informacje znajdą Państwo na stronie 193

10 Skrzyniopaleta PALOX 1200 x 1000 x 765 mm Wymiary wewnętrzne 1120 x 920 x 600 mm 600 litrów Krawędź krawędź do składowania w stosie Obciążenie dopuszczalne 500 kg Dopuszczalny nacisk pionowy 3000 kg 2 płozy 1200 x 1000 x 765 mm Wymiary wewnętrzne 1120 x 920 x 600 mm 600 litrów Krawędź krawędź do składowania w stosie Obciążenie dopuszczalne 500 kg Dopuszczalny nacisk pionowy 3000 kg 3 płozy Pojemniki dostępne również w wersji szczelinowej. Ścianki Ciężar Otwór przypodłogowy pełne 39,0 kg brak szczelinowe 37,5 kg jest szczelinowe 37,5 kg brak Pojemniki dostępne również w wersji szczelinowej. Ścianki Ciężar Otwór przypodłogowy pełne 44,0 kg brak szczelinowe 42,5 kg jest szczelinowe 42,5 kg brak 1200 x 1000 x 765 mm Wymiary wewnętrzne 1120 x 920 x 600 mm 600 litrów Krawędź krawędź do składowania w stosie Obciążenie dopuszczalne 500 kg Dopuszczalny nacisk pionowy 3000 kg 4 stopy 1200 x 1000 x 765 mm Wymiary wewnętrzne Krawędź Wysokość całkowita z kołami Obciążenie dopuszczalne Dopuszczalny nacisk pionowy 4 kółka samoskrętne, 1 z hamulcem, 100 mm 1120 x 920 x 600 mm 600 litrów krawędź do składowania w stosie 800 mm 500 kg brak Pojemniki dostępne również w wersji pełnej. Ścianki Ciężar Otwór przypodłogowy pełne 35,5 kg brak szczelinowe 34,0 kg jest szczelinowe 34,0 kg brak Pojemniki dostępne również w wersji pełnej. Ścianki Ciężar Otwór przypodłogowy pełne 37,5 kg brak szczelinowe 36,0 kg jest szczelinowe 36,0 kg brak Wyposażenie i dodatki strony Pokrywa Nadruki Kieszenie na etykiety 194

11 Skrzyniopaleta PALOX GLT 1200 x 1000 x 780 mm Wymiary wewnętrzne 1145 x 945 x 620 mm Wysokość użytkowa 590 mm 700 litrów Obciążenie dopuszczalne 500 kg Dopuszczalny nacisk pionowy 4200 kg 4 stopy 1200 x 1000 x 780 mm Wymiary wewnętrzne 1145 x 945 x 620 mm Wysokość użytkowa 590 mm 700 litrów Obciążenie dopuszczalne 500 kg Dopuszczalny nacisk pionowy 4200 kg 2 płozy Pojemniki dostępne również w wersji szczelinowej. Pojemniki dostępne również w wersji pełnej. Ścianki Wersja Ciężar szczelinowe 2 płozy 33,5 kg pełne 2 płozy 35,0 kg Wersja szczelinowa, pojemniki dostępne w kolorze szarym lub zielonym x 1000 x 780 mm Wymiary wewnętrzne 1145 x 945 x 620 mm Wysokość użytkowa 590 mm 700 litrów Obciążenie dopuszczalne 500 kg Dopuszczalny nacisk pionowy 4200 kg 3 płozy Ścianki Wersja Ciężar szczelinowe 4 stopy 32,0 kg pełne 4 stopy 33,0 kg Pojemniki wielkogabarytowe Pojemniki dostępne również w wersji szczelinowej. Ścianki Wersja Ciężar szczelinowe 3 płozy 37,0 kg pełne 3 płozy 38,5 kg Wyposażenie i dodatki strony Pokrywa Nadruki Kieszenie na etykiety 195

12 Skrzyniopaleta PALOX 1200 x 1000 x 765 mm 2 płozy 1200 x 1000 x 765 mm 3 płozy Wymiary wewnętrzne Krawędź Obciążenie dopuszczalne Dopuszczalny nacisk pionowy 1120 x 920 x 600 mm 600 litrów bolec zabezpieczający 500 kg 4000 kg Wymiary wewnętrzne Krawędź Obciążenie dopuszczalne Dopuszczalny nacisk pionowy 1120 x 920 x 600 mm 600 litrów bolec zabezpieczający 600 kg 4000 kg Ścianki Ciężar Otwór przypodłogowy pełne 44,0 kg brak szczelinowe 42,5 kg jest szczelinowe 42,5 kg brak Ścianki Ciężar Otwór przypodłogowy pełne 48,0 kg brak szczelinowe 46,5 kg jest szczelinowe 46,5 kg brak Wyposażenie i dodatki strony Pokrywa Nadruki Kieszenie na etykiety 196

13 GLT 1200 x 1000 x 1390 mm podwójne PALOX, 3 płozy Wymiary wewnętrzne Krawędź Obciążenie dopuszczalne Dopuszczalny nacisk pionowy 1120 x 920 x 1225 mm 1120 litrów bolec zabezpieczający 600 kg 2500 kg Ścianki Ciężar Otwór przypodłogowy pełne 88,0 kg brak PALOX Opakowania na materiały niebezpieczne Pojemniki wielkogabarytowe Patrz rozdział Opakowania na materiały niebezpieczne GGVS, strona 213. Wyposażenie i dodatki strony Pokrywa Nadruki Kieszenie na etykiety 197

14 Wyposażenie i dodatki PALOX Pokrywa nakładana do pojemników PALOX lekkich Pokrywa uszczelniająca do pojemników PALOX lekkich i ciężkich / (stary numer) Pokrywa nakładana do pojemników PALOX ciężkich Pokrywa uszczelniająca do pojemników PALOX ciężkich

15 GLT Nadruki Zaślepka do otworu odpływowego Możliwa wersja indywidualna Kieszenie na etykiety Zawór kulowy Pojemniki wielkogabarytowe Montowane na wszystkie pojemniki PALOX

16 Specjalne pojemniki wielkogabarytowe NGGL 1200 x 800 mm NGGL 1200 x 1000 mm Wymiary zewnętrzne Ciężar 73-D x 800 x 1000 mm ok. 115 kg 73-D x 800 x 1500 mm ok. 135 kg Pierwszy wymiar oznacza stronę załadunkową. Wymiary zewnętrzne Ciężar 73-D x 1000 x 1000 mm ok. 125 kg 73-D x 1000 x 1500 mm ok. 145 kg Pierwszy wymiar oznacza stronę załadunkową. NGGL oznacza Nową generację pojemników wielkogabarytowych NGGL to metalowy stojak ze składanymi poziomami, na których można przechowywać części montażowe potrzebne do wyposażenia samochodów. W chwili montowania części z danego poziomu można podnieść odpowiednią półkę, aby ułatwić sobie dostęp do elementów złożonych na następnym poziomie. Przezroczysta ścianka zewnętrzna umożliwia wgląd na stan towarów przechowywanych na półkach. 200
