Tłumaczenie oryginalnej instrukcji obsługi, instalacji i serwisowania EZ-1. Spust kondensatu sterowany czasowo 02/14

Transkrypt

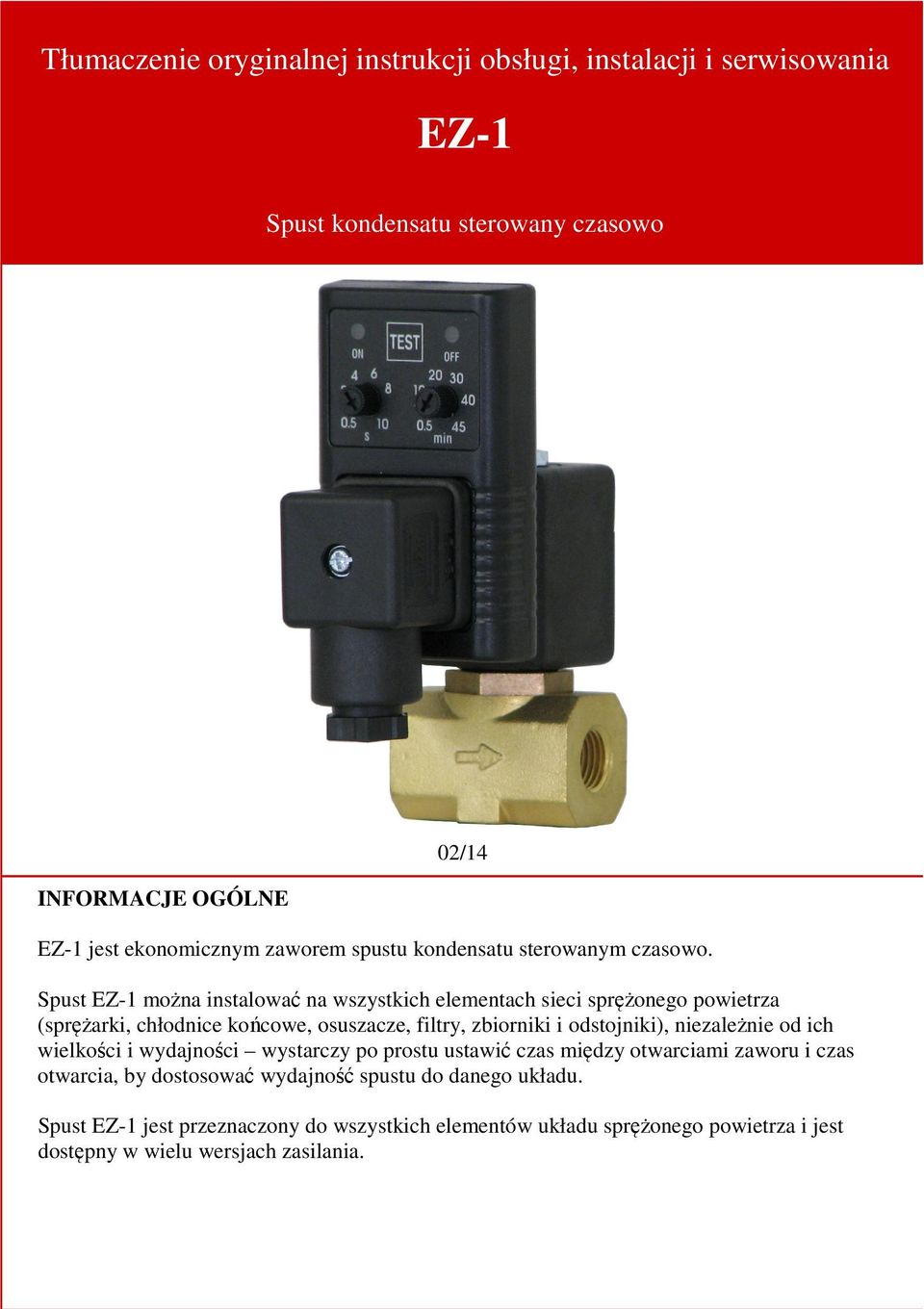

1 Tłumaczenie oryginalnej instrukcji obsługi, instalacji i serwisowania EZ-1 Spust kondensatu sterowany czasowo INFORMACJE OGÓLNE 02/14 EZ-1 jest ekonomicznym zaworem spustu kondensatu sterowanym czasowo. Spust EZ-1 można instalować na wszystkich elementach sieci sprężonego powietrza (sprężarki, chłodnice końcowe, osuszacze, filtry, zbiorniki i odstojniki), niezależnie od ich wielkości i wydajności wystarczy po prostu ustawić czas między otwarciami zaworu i czas otwarcia, by dostosować wydajność spustu do danego układu. Spust EZ-1 jest przeznaczony do wszystkich elementów układu sprężonego powietrza i jest dostępny w wielu wersjach zasilania.

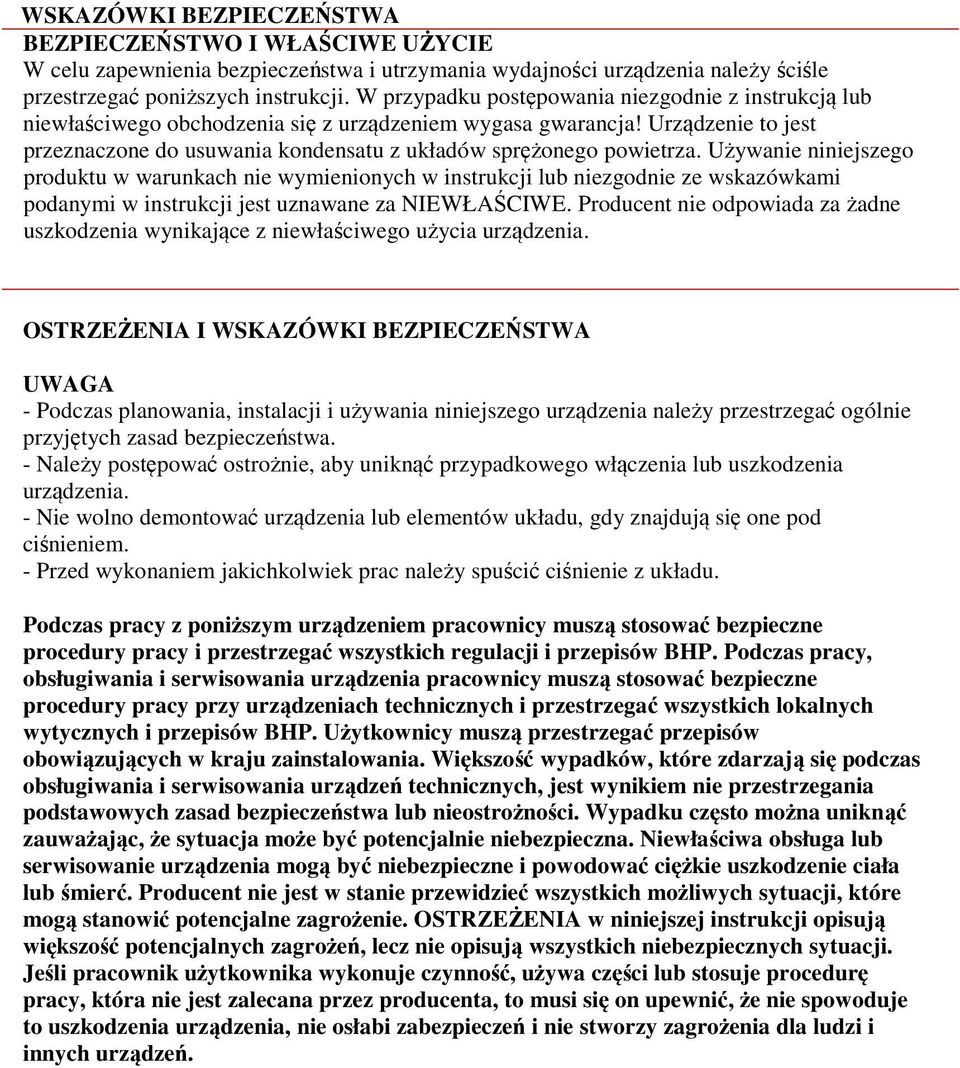

2 WSKAZÓWKI BEZPIECZEŃSTWA BEZPIECZEŃSTWO I WŁAŚCIWE UŻYCIE W celu zapewnienia bezpieczeństwa i utrzymania wydajności urządzenia należy ściśle przestrzegać poniższych instrukcji. W przypadku postępowania niezgodnie z instrukcją lub niewłaściwego obchodzenia się z urządzeniem wygasa gwarancja! Urządzenie to jest przeznaczone do usuwania kondensatu z układów sprężonego powietrza. Używanie niniejszego produktu w warunkach nie wymienionych w instrukcji lub niezgodnie ze wskazówkami podanymi w instrukcji jest uznawane za NIEWŁAŚCIWE. Producent nie odpowiada za żadne uszkodzenia wynikające z niewłaściwego użycia urządzenia. OSTRZEŻENIA I WSKAZÓWKI BEZPIECZEŃSTWA UWAGA - Podczas planowania, instalacji i używania niniejszego urządzenia należy przestrzegać ogólnie przyjętych zasad bezpieczeństwa. - Należy postępować ostrożnie, aby uniknąć przypadkowego włączenia lub uszkodzenia urządzenia. - Nie wolno demontować urządzenia lub elementów układu, gdy znajdują się one pod ciśnieniem. - Przed wykonaniem jakichkolwiek prac należy spuścić ciśnienie z układu. Podczas pracy z poniższym urządzeniem pracownicy muszą stosować bezpieczne procedury pracy i przestrzegać wszystkich regulacji i przepisów BHP. Podczas pracy, obsługiwania i serwisowania urządzenia pracownicy muszą stosować bezpieczne procedury pracy przy urządzeniach technicznych i przestrzegać wszystkich lokalnych wytycznych i przepisów BHP. Użytkownicy muszą przestrzegać przepisów obowiązujących w kraju zainstalowania. Większość wypadków, które zdarzają się podczas obsługiwania i serwisowania urządzeń technicznych, jest wynikiem nie przestrzegania podstawowych zasad bezpieczeństwa lub nieostrożności. Wypadku często można uniknąć zauważając, że sytuacja może być potencjalnie niebezpieczna. Niewłaściwa obsługa lub serwisowanie urządzenia mogą być niebezpieczne i powodować ciężkie uszkodzenie ciała lub śmierć. Producent nie jest w stanie przewidzieć wszystkich możliwych sytuacji, które mogą stanowić potencjalne zagrożenie. OSTRZEŻENIA w niniejszej instrukcji opisują większość potencjalnych zagrożeń, lecz nie opisują wszystkich niebezpiecznych sytuacji. Jeśli pracownik użytkownika wykonuje czynność, używa części lub stosuje procedurę pracy, która nie jest zalecana przez producenta, to musi się on upewnić, że nie spowoduje to uszkodzenia urządzenia, nie osłabi zabezpieczeń i nie stworzy zagrożenia dla ludzi i innych urządzeń.

3 RYSUNEK POGLĄDOWY SCHEMAT Nakrętka Podkładka EZ-1 timer Uszczelka wtyczki Wtyczka Śruba Uszczelka Cewka Trzpień Mała Duża Rdzeń zaworu Korpus zaworu

4 INSTALACJA WAŻNA INFORMACJA 1. Rozpakować urządzenie i sprawdzić optycznie, czy podczas transportu nie zostało ono uszkodzone. Przed zainstalowaniem urządzenia należy upewnić się, że spełnia ono wymagania i nadaje się ono do przewidzianego zastosowania! 2. Przed zainstalowaniem lub wykonaniem serwisu spuścić ciśnienie z układu! 3. Spust jest wysyłany całkowicie zmontowany! Przed instalacją należy rozłożyć spust odkręcając śrubę na wtyczce i nakrętkę nad cewką (patrz rysunek poglądowy na stronie 3). 4. Zlokalizować odpowiedni punkt spustu kondensatu w układzie sprężonego powietrza i podłączyć zawór zgodnie z poniższym rysunkiem. Podłączyć wylot do separatora wody i oleju. Zalecamy użycie naszych separatorów. - Należy upewnić się, że strzałka na korpusie zaworu zgadza się z kierunkiem przepływu kondensatu. - Zalecamy użycie zaworu kulowego z sitkiem. - Nie używać spustu jako dźwigni!

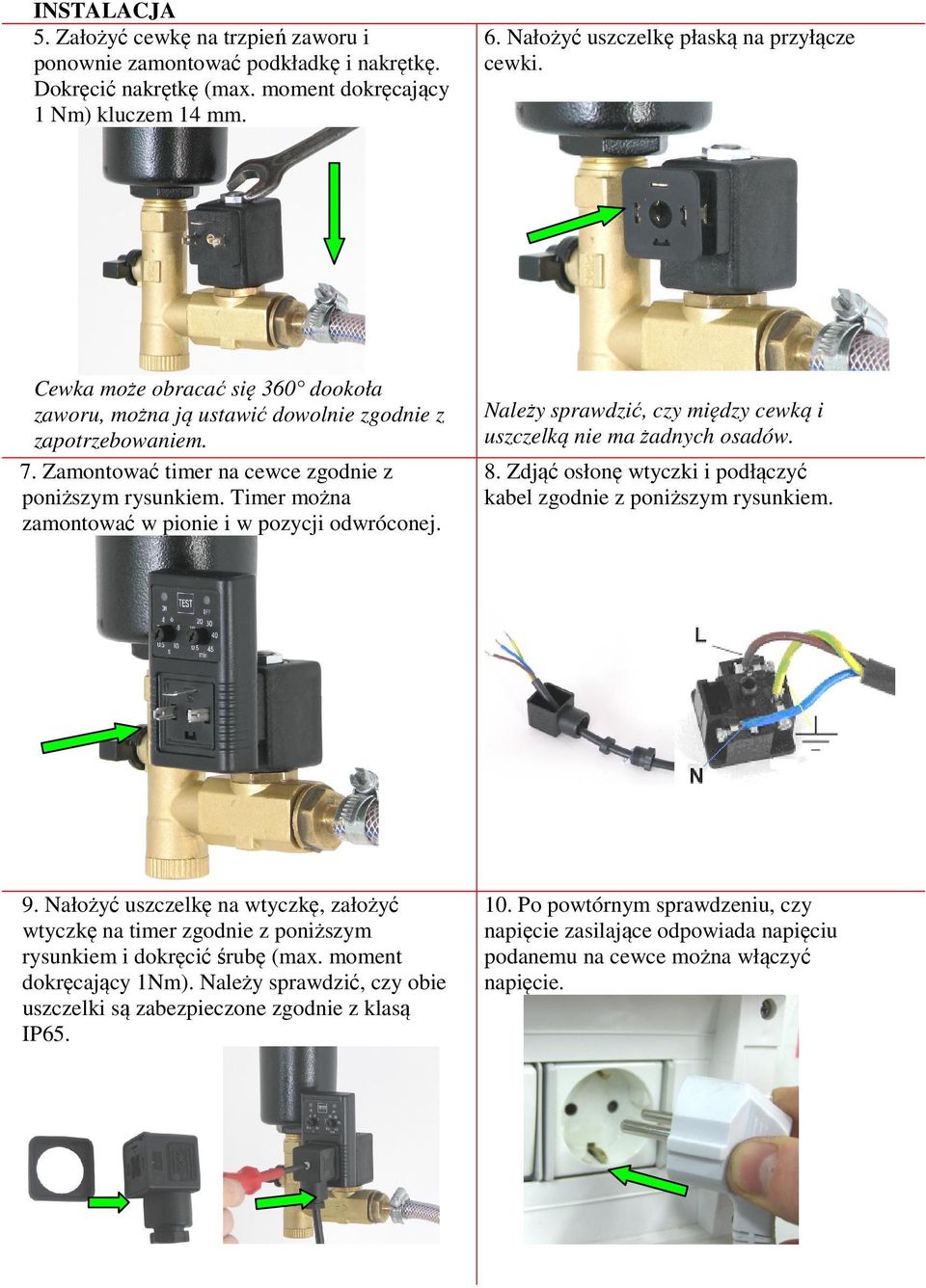

5 INSTALACJA 5. Założyć cewkę na trzpień zaworu i ponownie zamontować podkładkę i nakrętkę. Dokręcić nakrętkę (max. moment dokręcający 1 Nm) kluczem 14 mm. 6. Nałożyć uszczelkę płaską na przyłącze cewki. Cewka może obracać się 360 dookoła zaworu, można ją ustawić dowolnie zgodnie z zapotrzebowaniem. 7. Zamontować timer na cewce zgodnie z poniższym rysunkiem. Timer można zamontować w pionie i w pozycji odwróconej. Należy sprawdzić, czy między cewką i uszczelką nie ma żadnych osadów. 8. Zdjąć osłonę wtyczki i podłączyć kabel zgodnie z poniższym rysunkiem. 9. Nałożyć uszczelkę na wtyczkę, założyć wtyczkę na timer zgodnie z poniższym rysunkiem i dokręcić śrubę (max. moment dokręcający 1Nm). Należy sprawdzić, czy obie uszczelki są zabezpieczone zgodnie z klasą IP Po powtórnym sprawdzeniu, czy napięcie zasilające odpowiada napięciu podanemu na cewce można włączyć napięcie.

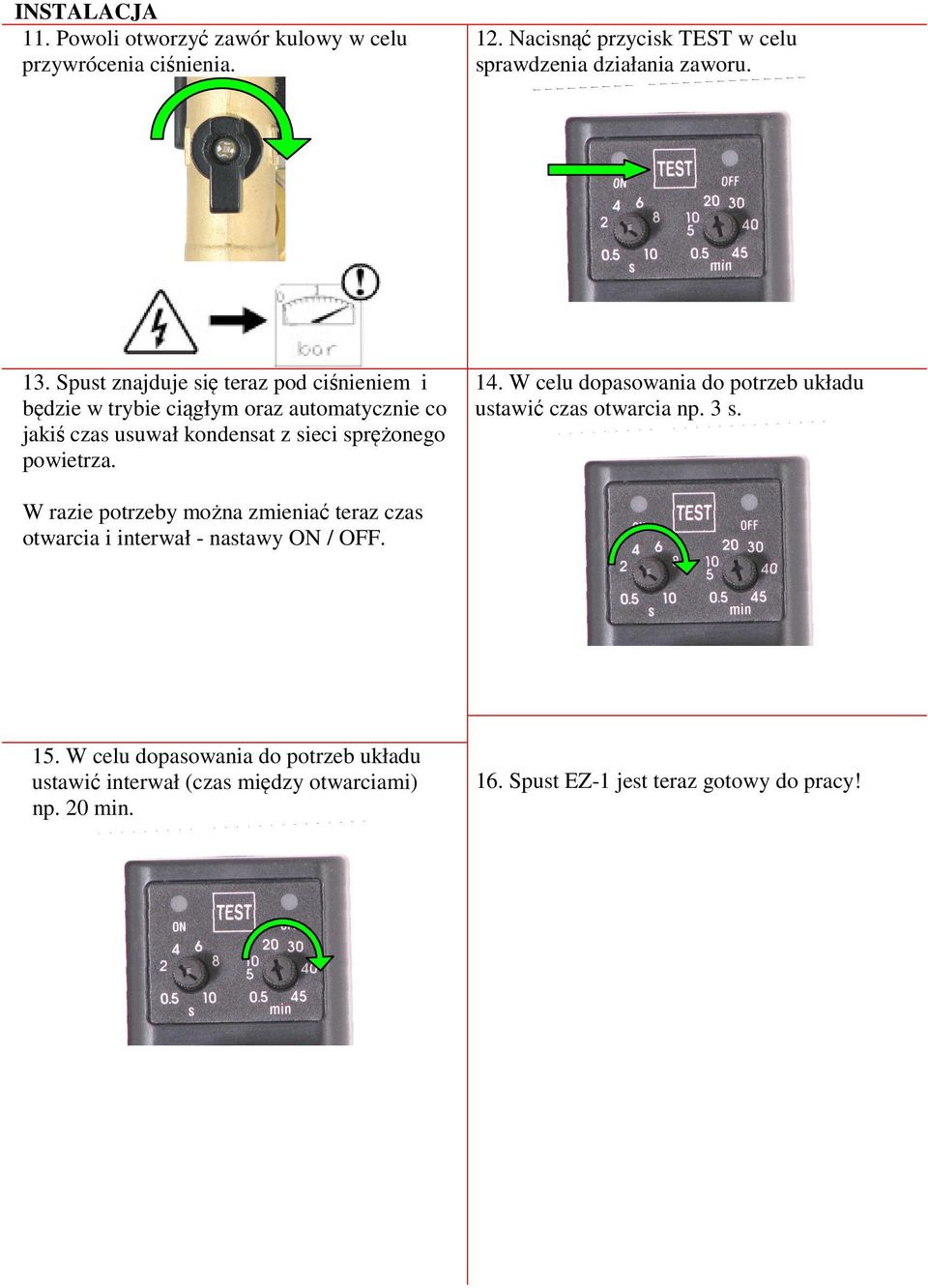

6 INSTALACJA 11. Powoli otworzyć zawór kulowy w celu przywrócenia ciśnienia. 12. Nacisnąć przycisk TEST w celu sprawdzenia działania zaworu. 13. Spust znajduje się teraz pod ciśnieniem i będzie w trybie ciągłym oraz automatycznie co jakiś czas usuwał kondensat z sieci sprężonego powietrza. 14. W celu dopasowania do potrzeb układu ustawić czas otwarcia np. 3 s. W razie potrzeby można zmieniać teraz czas otwarcia i interwał - nastawy ON / OFF. 15. W celu dopasowania do potrzeb układu ustawić interwał (czas między otwarciami) np. 20 min. 16. Spust EZ-1 jest teraz gotowy do pracy!

7 CZYSZCZENIE Poniższe wskazówki dotyczą czyszczenia spustu EZ-1. Jeśli wymagany jest serwis spustu EZ-1, np. wymiana części zużywalnych, szczegółowe instrukcje są dostarczane wraz z zestawem serwisowym. Przed rozpoczęciem prac serwisowych należy spuścić ciśnienie z instalacji! 1. Odciąć dopływ kondensatu, np. zamknąć zawór kulowy. 2. Nacisnąć przycisk TEST w celu usunięcia resztek kondensatu i spuszczenia ciśnienia z zaworu spustowego EZ Odciąć napięcie zasilające. 4. Za pomocą klucza 14 mm odkręcić nakrętkę.! Przed przystąpieniem do czyszczenia spustu należy upewnić się, że napięcie zasilające jest odłączone! 5. Z trzpienia zaworu zdjąć wtyczkę, cewkę i timer. 6. Za pomocą klucza 23 mm odkręcić trzpień zaworu. Nie używać trzpienia spustu jako dźwigni!

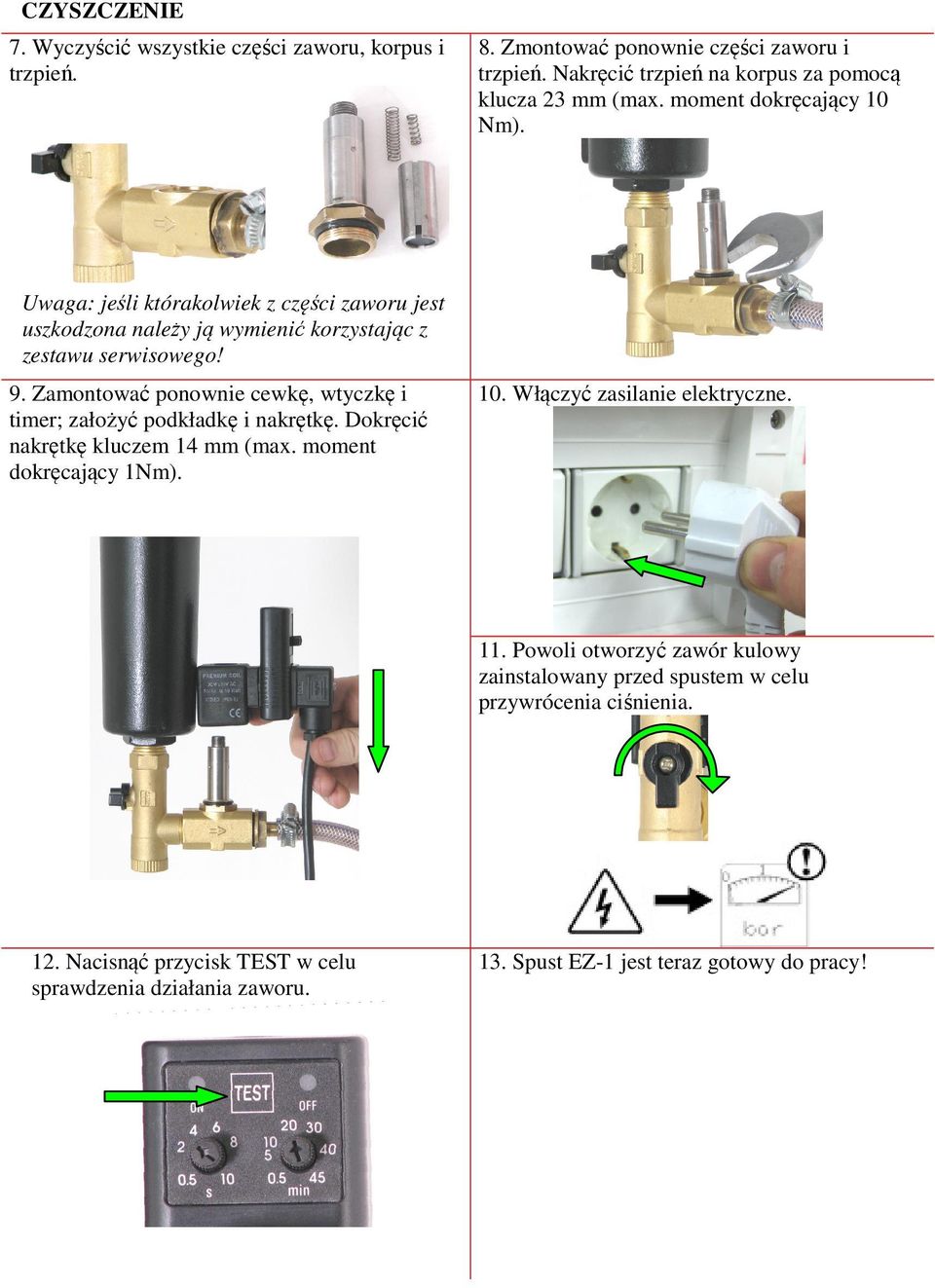

8 CZYSZCZENIE 7. Wyczyścić wszystkie części zaworu, korpus i trzpień. 8. Zmontować ponownie części zaworu i trzpień. Nakręcić trzpień na korpus za pomocą klucza 23 mm (max. moment dokręcający 10 Nm). Uwaga: jeśli którakolwiek z części zaworu jest uszkodzona należy ją wymienić korzystając z zestawu serwisowego! 9. Zamontować ponownie cewkę, wtyczkę i timer; założyć podkładkę i nakrętkę. Dokręcić nakrętkę kluczem 14 mm (max. moment dokręcający 1Nm). 10. Włączyć zasilanie elektryczne. 11. Powoli otworzyć zawór kulowy zainstalowany przed spustem w celu przywrócenia ciśnienia. 12. Nacisnąć przycisk TEST w celu sprawdzenia działania zaworu. 13. Spust EZ-1 jest teraz gotowy do pracy!

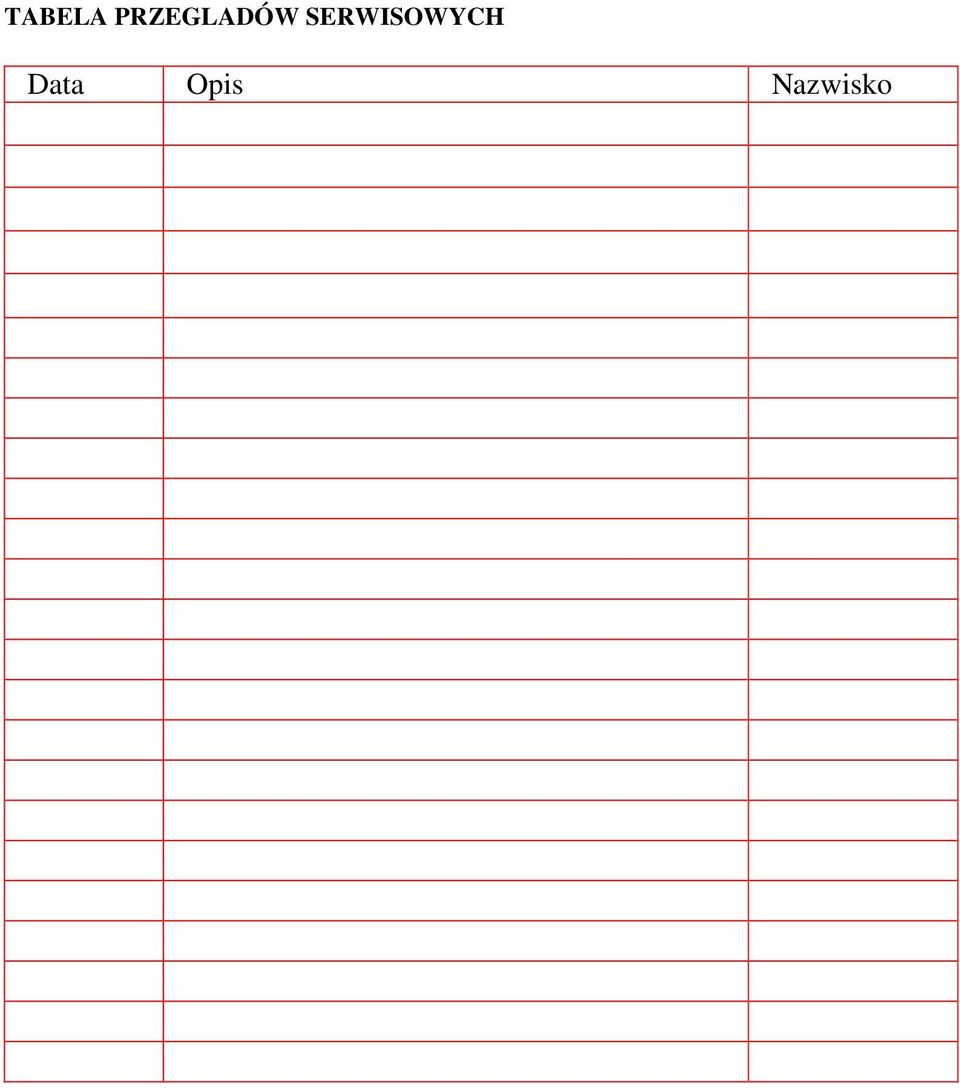

9 TABELA PRZEGLADÓW SERWISOWYCH Data Opis Nazwisko

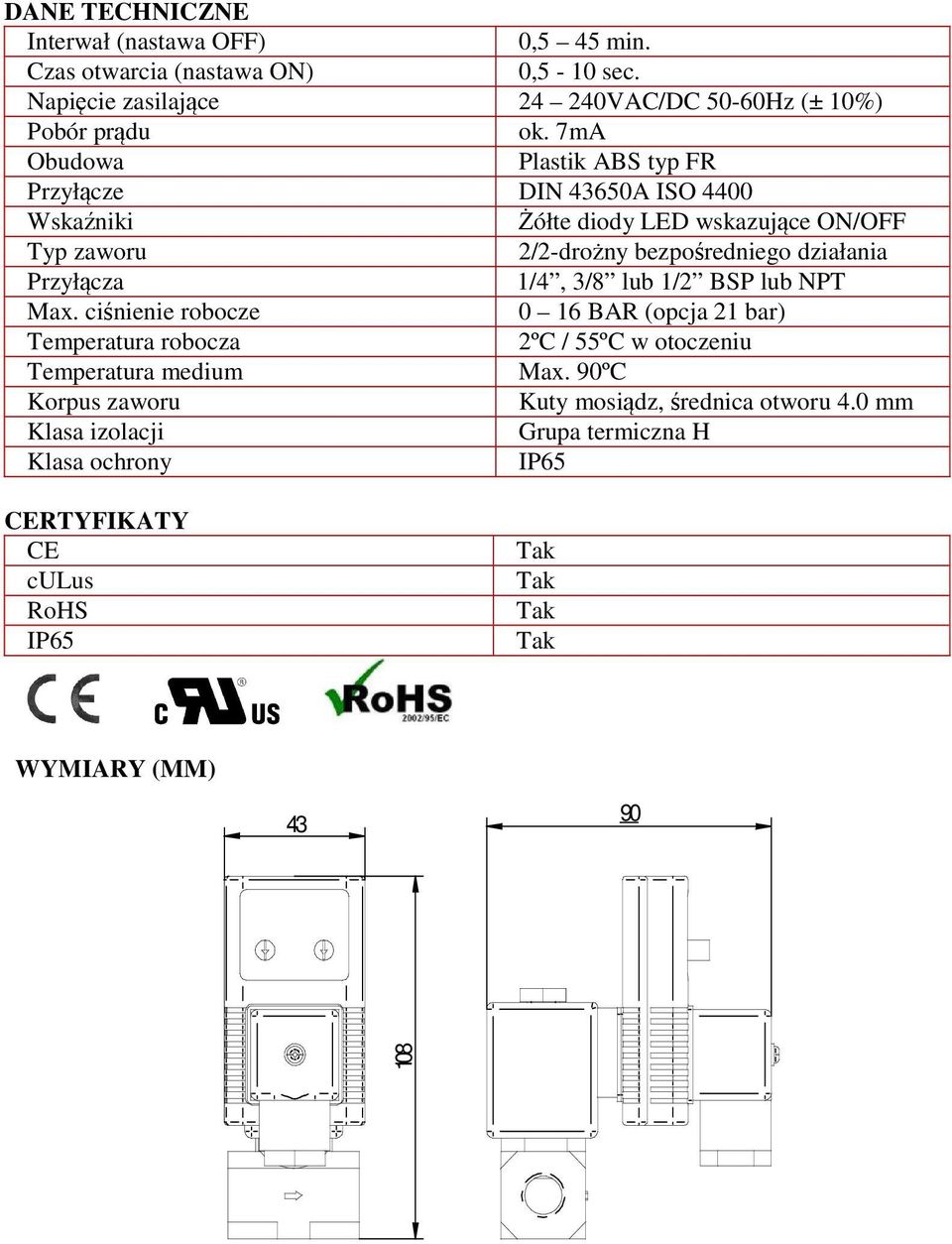

10 DANE TECHNICZNE Interwał (nastawa OFF) 0,5 45 min. Czas otwarcia (nastawa ON) 0,5-10 sec. Napięcie zasilające VAC/DC 50-60Hz (± 10%) Pobór prądu ok. 7mA Obudowa Plastik ABS typ FR Przyłącze DIN 43650A ISO 4400 Wskaźniki Żółte diody LED wskazujące ON/OFF Typ zaworu 2/2-drożny bezpośredniego działania Przyłącza 1/4, 3/8 lub 1/2 BSP lub NPT Max. ciśnienie robocze 0 16 BAR (opcja 21 bar) Temperatura robocza 2ºC / 55ºC w otoczeniu Temperatura medium Max. 90ºC Korpus zaworu Kuty mosiądz, średnica otworu 4.0 mm Klasa izolacji Grupa termiczna H Klasa ochrony IP65 CERTYFIKATY CE culus RoHS IP65 Tak Tak Tak Tak WYMIARY (MM)
