Pistolety, cz. 4 (CZ 75, Walther P99, Walther PP, VP 70)

Transkrypt

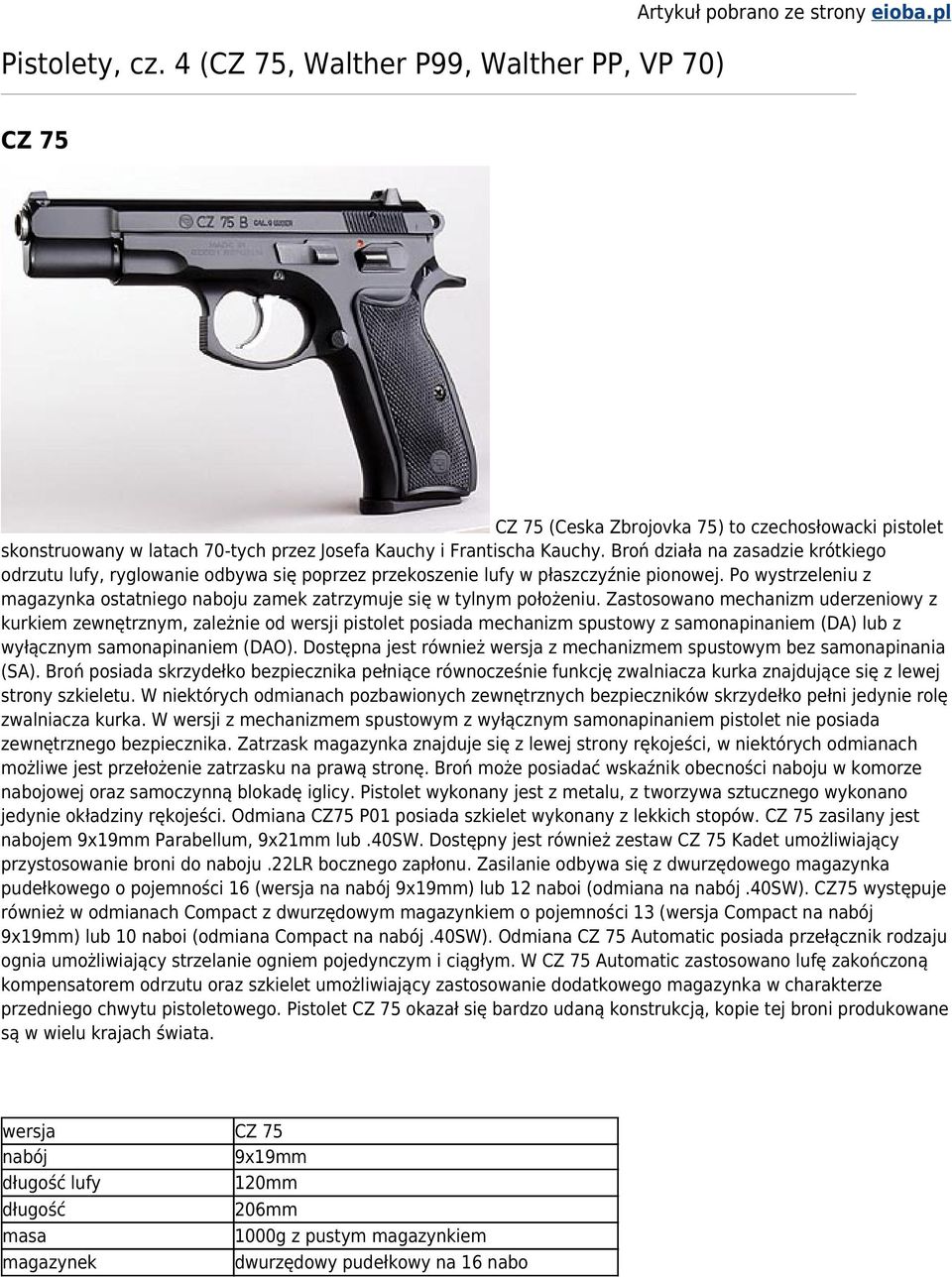

1 Pistolety, cz. 4 (CZ 75, Walther P99, Walther PP, VP 70) Artykuł pobrano ze strony eioba.pl CZ 75 CZ 75 (Ceska Zbrojovka 75) to czechosłowacki pistolet skonstruowany w latach 70-tych przez Josefa Kauchy i Frantischa Kauchy. Broń działa na zasadzie krótkiego odrzutu lufy, ryglowanie odbywa się poprzez przekoszenie lufy w płaszczyźnie pionowej. Po wystrzeleniu z magazynka ostatniego naboju zamek zatrzymuje się w tylnym położeniu. Zastosowano mechanizm uderzeniowy z kurkiem zewnętrznym, zależnie od wersji pistolet posiada mechanizm spustowy z samonapinaniem (DA) lub z wyłącznym samonapinaniem (DAO). Dostępna jest również wersja z mechanizmem spustowym bez samonapinania (SA). Broń posiada skrzydełko bezpiecznika pełniące równocześnie funkcję zwalniacza kurka znajdujące się z lewej strony szkieletu. W niektórych odmianach pozbawionych zewnętrznych bezpieczników skrzydełko pełni jedynie rolę zwalniacza kurka. W wersji z mechanizmem spustowym z wyłącznym samonapinaniem pistolet nie posiada zewnętrznego bezpiecznika. Zatrzask magazynka znajduje się z lewej strony rękojeści, w niektórych odmianach możliwe jest przełożenie zatrzasku na prawą stronę. Broń może posiadać wskaźnik obecności naboju w komorze nabojowej oraz samoczynną blokadę iglicy. Pistolet wykonany jest z metalu, z tworzywa sztucznego wykonano jedynie okładziny rękojeści. Odmiana CZ75 P01 posiada szkielet wykonany z lekkich stopów. CZ 75 zasilany jest nabojem 9x19mm Parabellum, 9x21mm lub.40sw. Dostępny jest również zestaw CZ 75 Kadet umożliwiający przystosowanie broni do naboju.22lr bocznego zapłonu. Zasilanie odbywa się z dwurzędowego magazynka pudełkowego o pojemności 16 (wersja na nabój 9x19mm) lub 12 naboi (odmiana na nabój.40sw). CZ75 występuje również w odmianach Compact z dwurzędowym magazynkiem o pojemności 13 (wersja Compact na nabój 9x19mm) lub 10 naboi (odmiana Compact na nabój.40sw). Odmiana CZ 75 Automatic posiada przełącznik rodzaju ognia umożliwiający strzelanie ogniem pojedynczym i ciągłym. W CZ 75 Automatic zastosowano lufę zakończoną kompensatorem odrzutu oraz szkielet umożliwiający zastosowanie dodatkowego magazynka w charakterze przedniego chwytu pistoletowego. Pistolet CZ 75 okazał się bardzo udaną konstrukcją, kopie tej broni produkowane są w wielu krajach świata. wersja CZ 75 nabój 9x19mm długość lufy 120mm długość masa magazynek 206mm 1000g z pustym magazynkiem dwurzędowy pudełkowy na 16 nabo

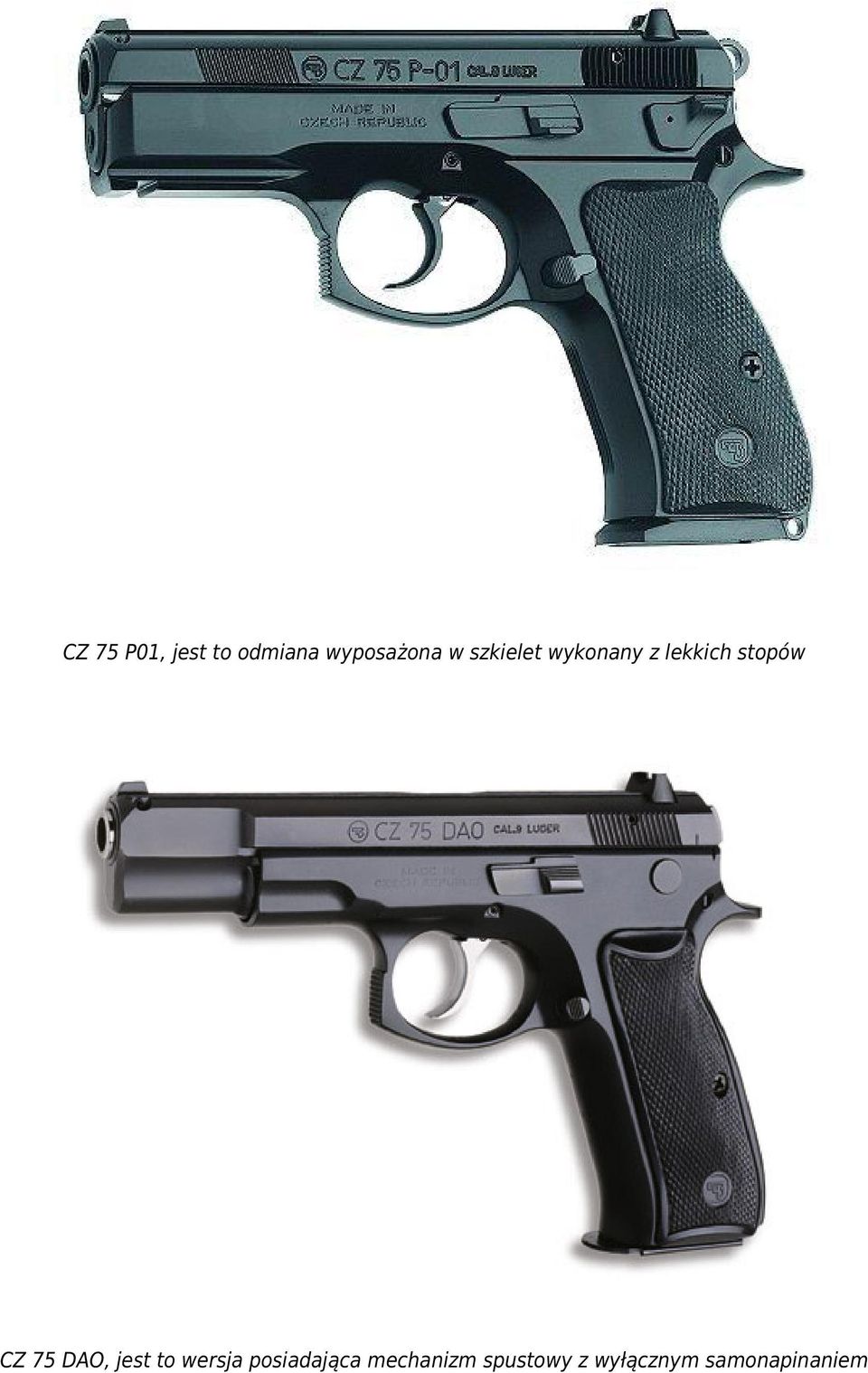

2 CZ 75 P01, jest to odmiana wyposażona w szkielet wykonany z lekkich stopów CZ 75 DAO, jest to wersja posiadająca mechanizm spustowy z wyłącznym samonapinaniem

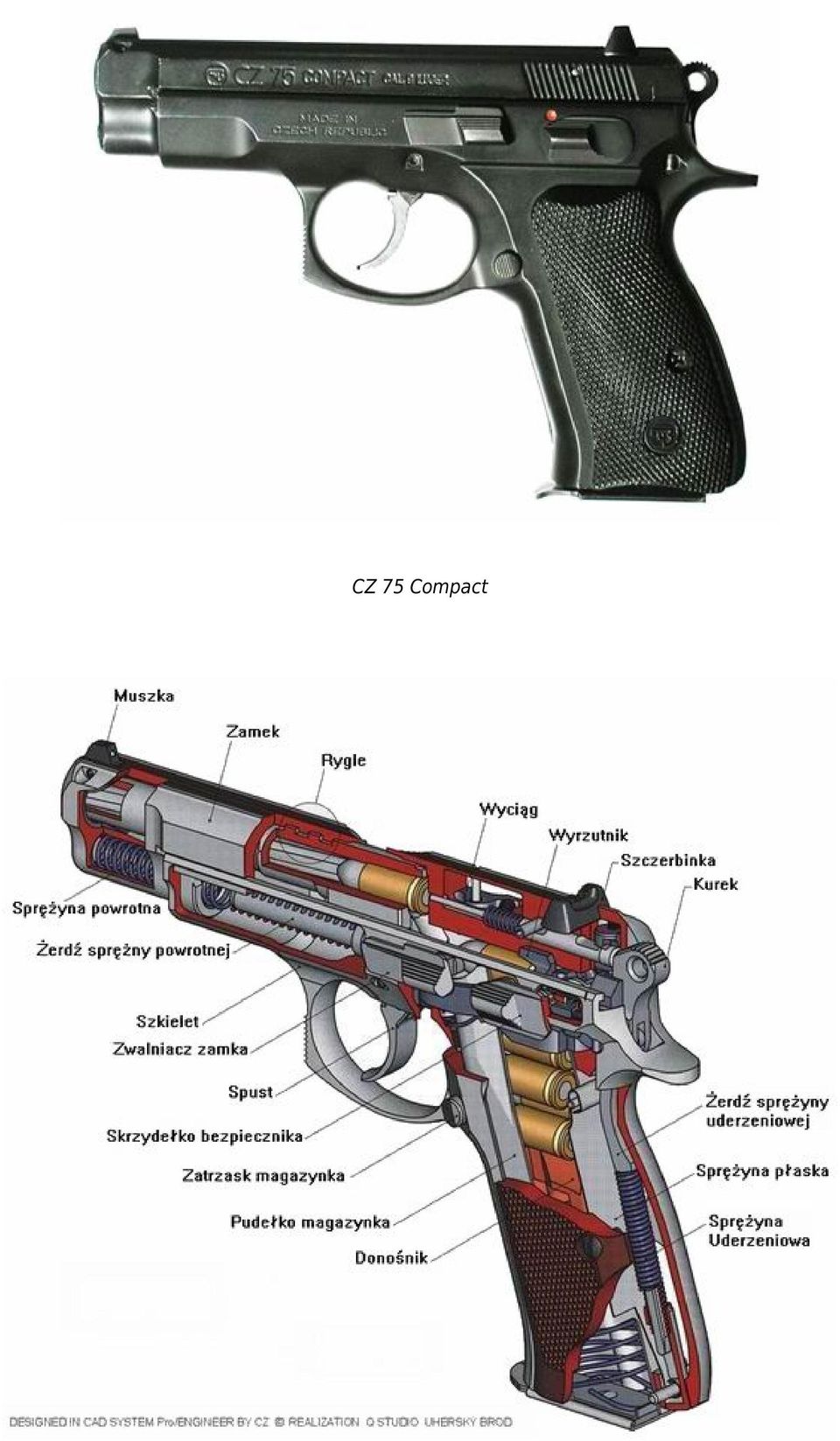

3 CZ 75 Compact

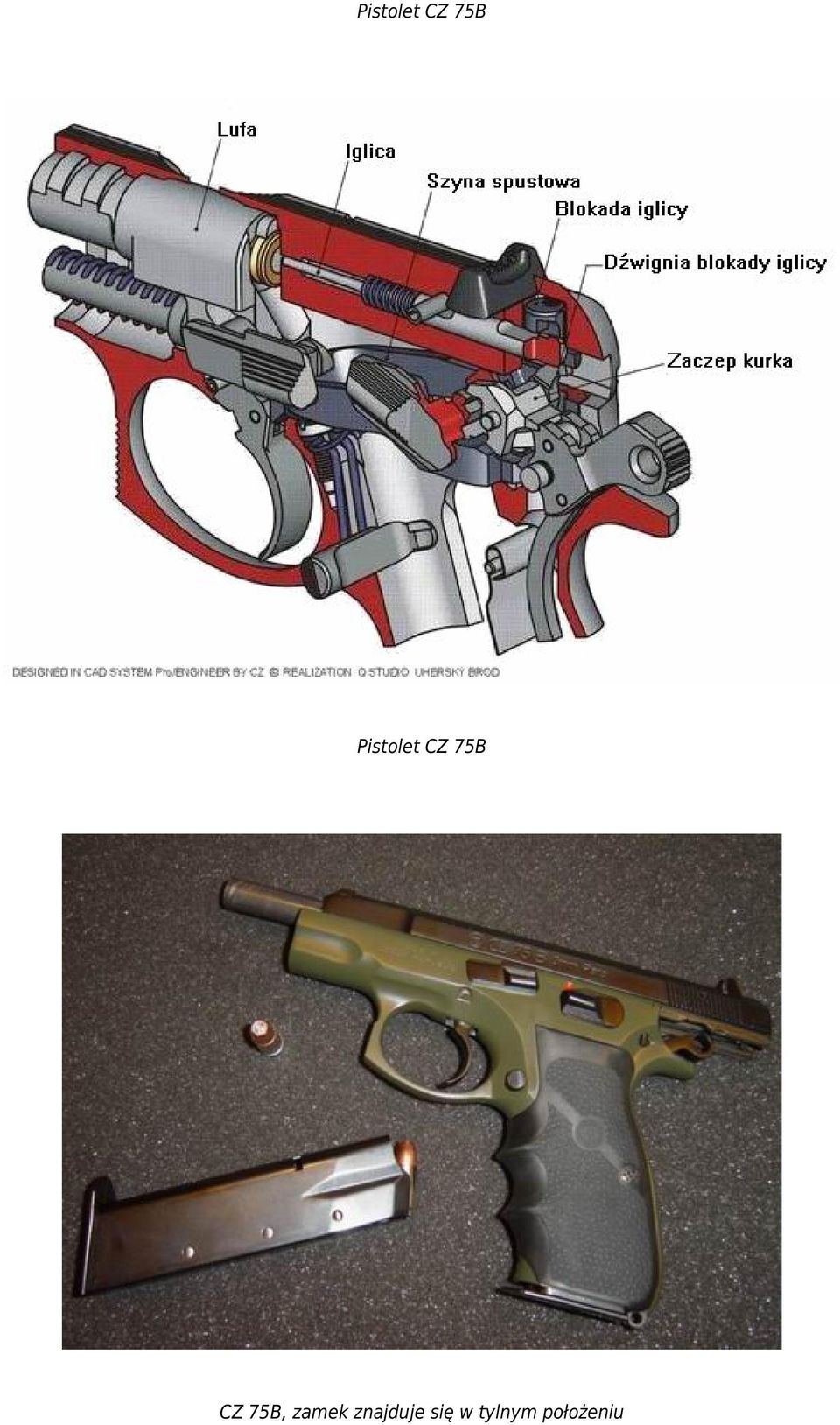

4 Pistolet CZ 75B Pistolet CZ 75B CZ 75B, zamek znajduje się w tylnym położeniu

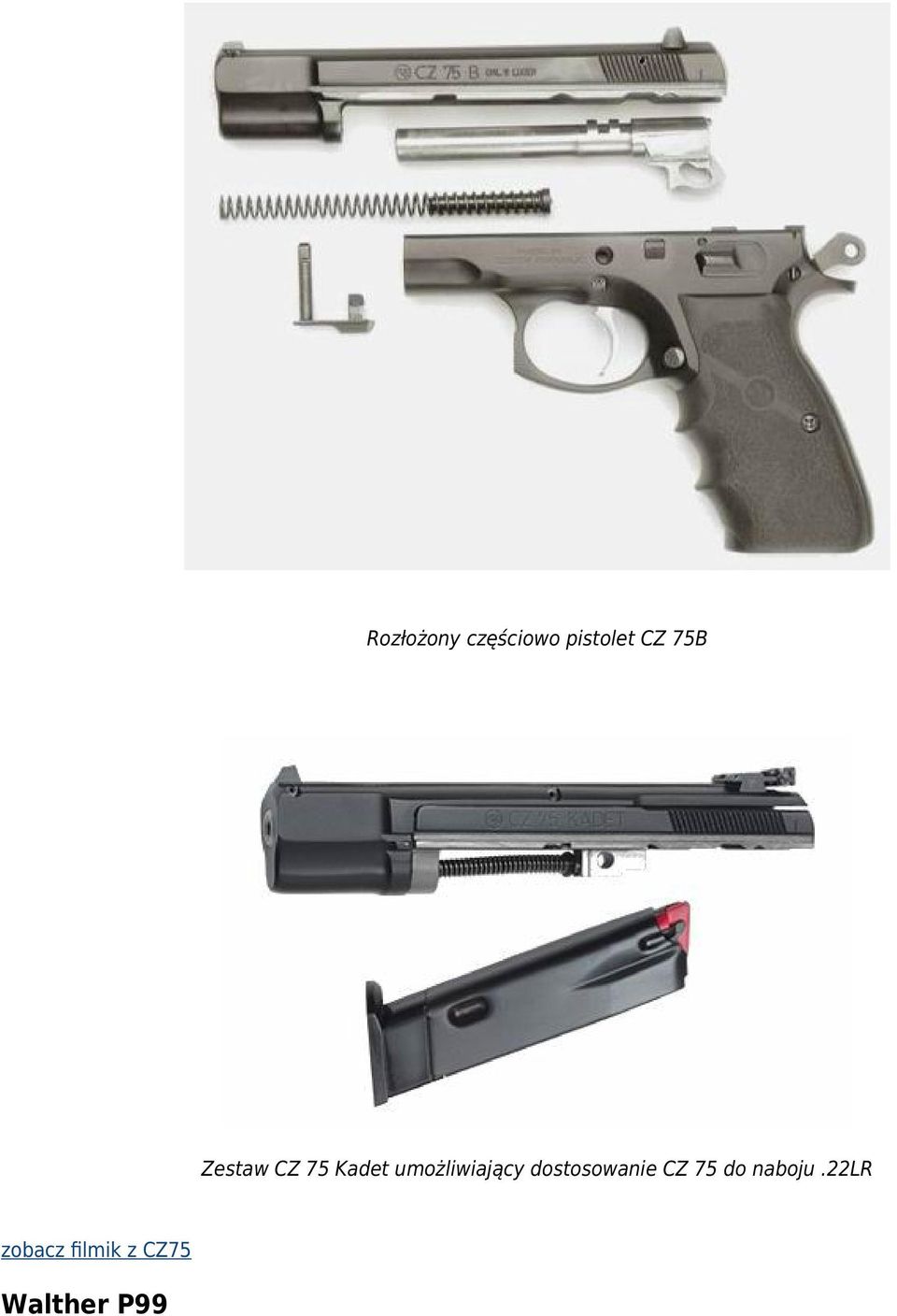

5 Rozłożony częściowo pistolet CZ 75B Zestaw CZ 75 Kadet umożliwiający dostosowanie CZ 75 do naboju.22lr zobacz filmik z CZ75 Walther P99

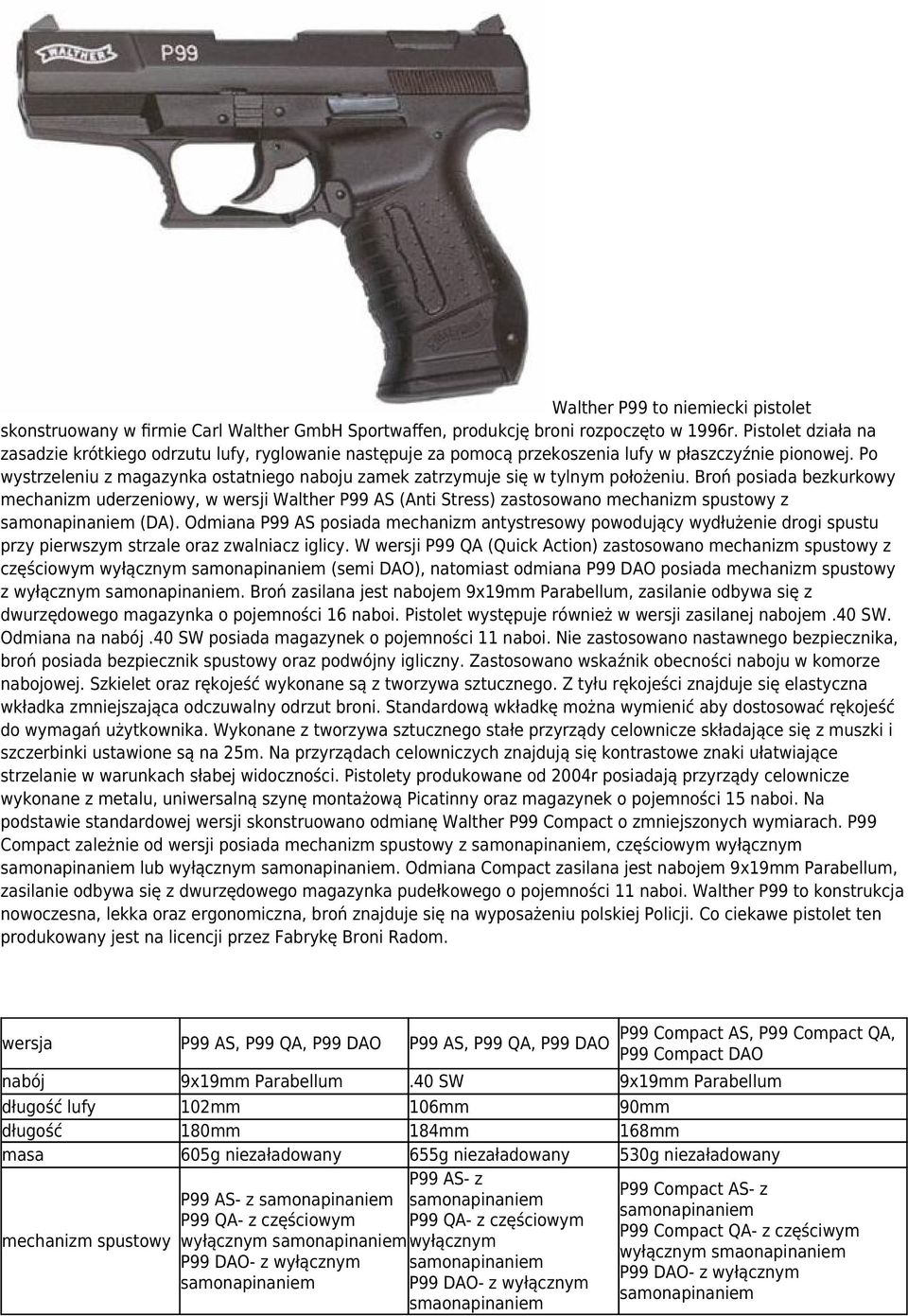

6 Walther P99 to niemiecki pistolet skonstruowany w firmie Carl Walther GmbH Sportwaffen, produkcję broni rozpoczęto w 1996r. Pistolet działa na zasadzie krótkiego odrzutu lufy, ryglowanie następuje za pomocą przekoszenia lufy w płaszczyźnie pionowej. Po wystrzeleniu z magazynka ostatniego naboju zamek zatrzymuje się w tylnym położeniu. Broń posiada bezkurkowy mechanizm uderzeniowy, w wersji Walther P99 AS (Anti Stress) zastosowano mechanizm spustowy z samonapinaniem (DA). Odmiana P99 AS posiada mechanizm antystresowy powodujący wydłużenie drogi spustu przy pierwszym strzale oraz zwalniacz iglicy. W wersji P99 QA (Quick Action) zastosowano mechanizm spustowy z częściowym wyłącznym samonapinaniem (semi DAO), natomiast odmiana P99 DAO posiada mechanizm spustowy z wyłącznym samonapinaniem. Broń zasilana jest nabojem 9x19mm Parabellum, zasilanie odbywa się z dwurzędowego magazynka o pojemności 16 naboi. Pistolet występuje również w wersji zasilanej nabojem.40 SW. Odmiana na nabój.40 SW posiada magazynek o pojemności 11 naboi. Nie zastosowano nastawnego bezpiecznika, broń posiada bezpiecznik spustowy oraz podwójny igliczny. Zastosowano wskaźnik obecności naboju w komorze nabojowej. Szkielet oraz rękojeść wykonane są z tworzywa sztucznego. Z tyłu rękojeści znajduje się elastyczna wkładka zmniejszająca odczuwalny odrzut broni. Standardową wkładkę można wymienić aby dostosować rękojeść do wymagań użytkownika. Wykonane z tworzywa sztucznego stałe przyrządy celownicze składające się z muszki i szczerbinki ustawione są na 25m. Na przyrządach celowniczych znajdują się kontrastowe znaki ułatwiające strzelanie w warunkach słabej widoczności. Pistolety produkowane od 2004r posiadają przyrządy celownicze wykonane z metalu, uniwersalną szynę montażową Picatinny oraz magazynek o pojemności 15 naboi. Na podstawie standardowej wersji skonstruowano odmianę Walther P99 Compact o zmniejszonych wymiarach. P99 Compact zależnie od wersji posiada mechanizm spustowy z samonapinaniem, częściowym wyłącznym samonapinaniem lub wyłącznym samonapinaniem. Odmiana Compact zasilana jest nabojem 9x19mm Parabellum, zasilanie odbywa się z dwurzędowego magazynka pudełkowego o pojemności 11 naboi. Walther P99 to konstrukcja nowoczesna, lekka oraz ergonomiczna, broń znajduje się na wyposażeniu polskiej Policji. Co ciekawe pistolet ten produkowany jest na licencji przez Fabrykę Broni Radom. wersja P99 AS, P99 QA, P99 DAO P99 AS, P99 QA, P99 DAO P99 Compact AS, P99 Compact QA, P99 Compact DAO nabój 9x19mm Parabellum.40 SW 9x19mm Parabellum długość lufy 102mm 106mm 90mm długość 180mm 184mm 168mm masa 605g niezaładowany 655g niezaładowany 530g niezaładowany mechanizm spustowy P99 AS- z samonapinaniem P99 QA- z częściowym wyłącznym samonapinaniem P99 DAO- z wyłącznym samonapinaniem P99 AS- z samonapinaniem P99 QA- z częściowym wyłącznym samonapinaniem P99 DAO- z wyłącznym smaonapinaniem P99 Compact AS- z samonapinaniem P99 Compact QA- z częściwym wyłącznym smaonapinaniem P99 DAO- z wyłącznym samonapinaniem

7 magazynek Pudełkowy dwurzędowy, początkowo na 16, później 15 naboi pudełkowy dwurzędowy na 11 naboi pudełkowy dwurzędowy na 11 naboi Walther P99 QA

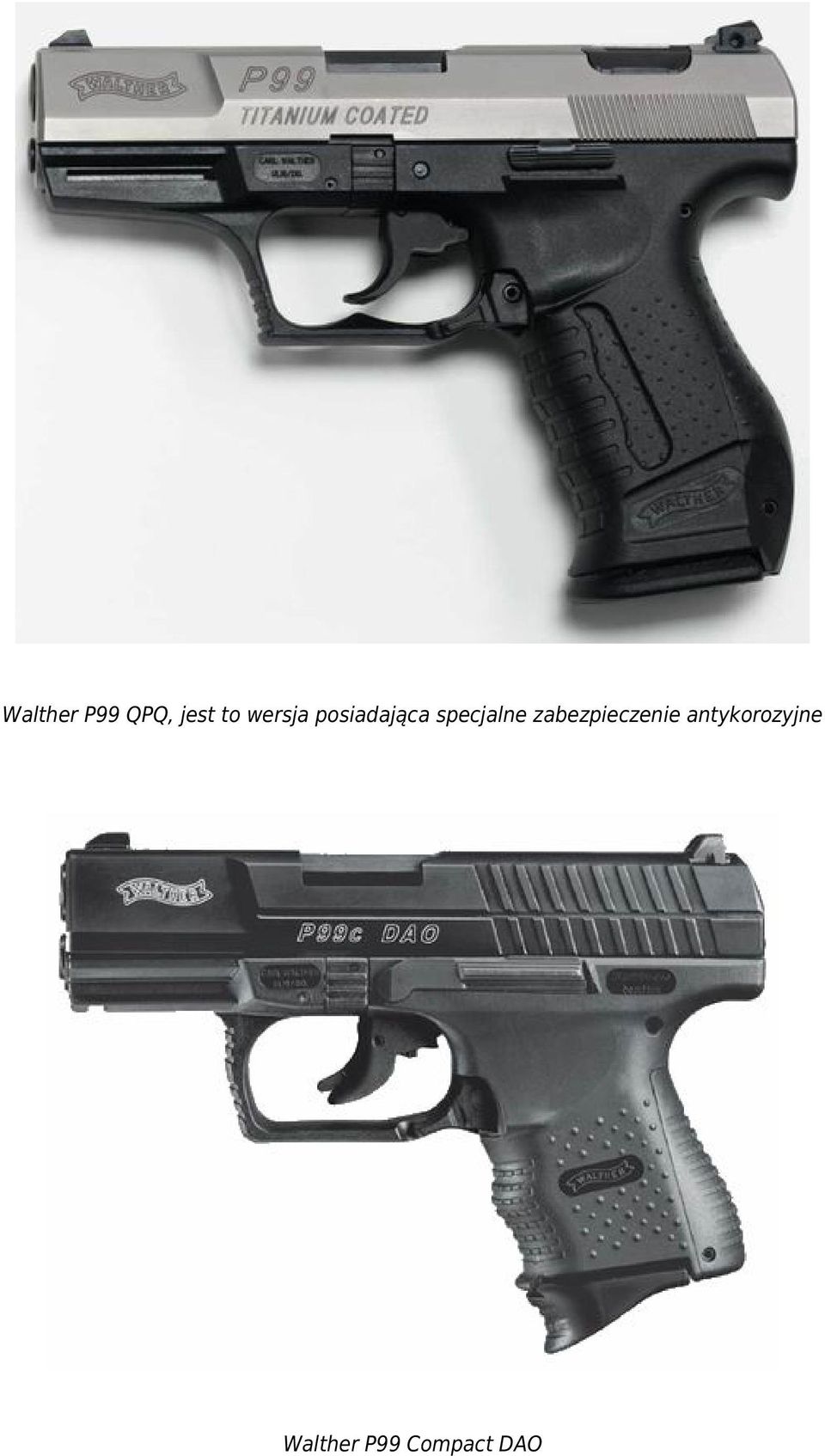

8 Walther P99 QPQ, jest to wersja posiadająca specjalne zabezpieczenie antykorozyjne Walther P99 Compact DAO

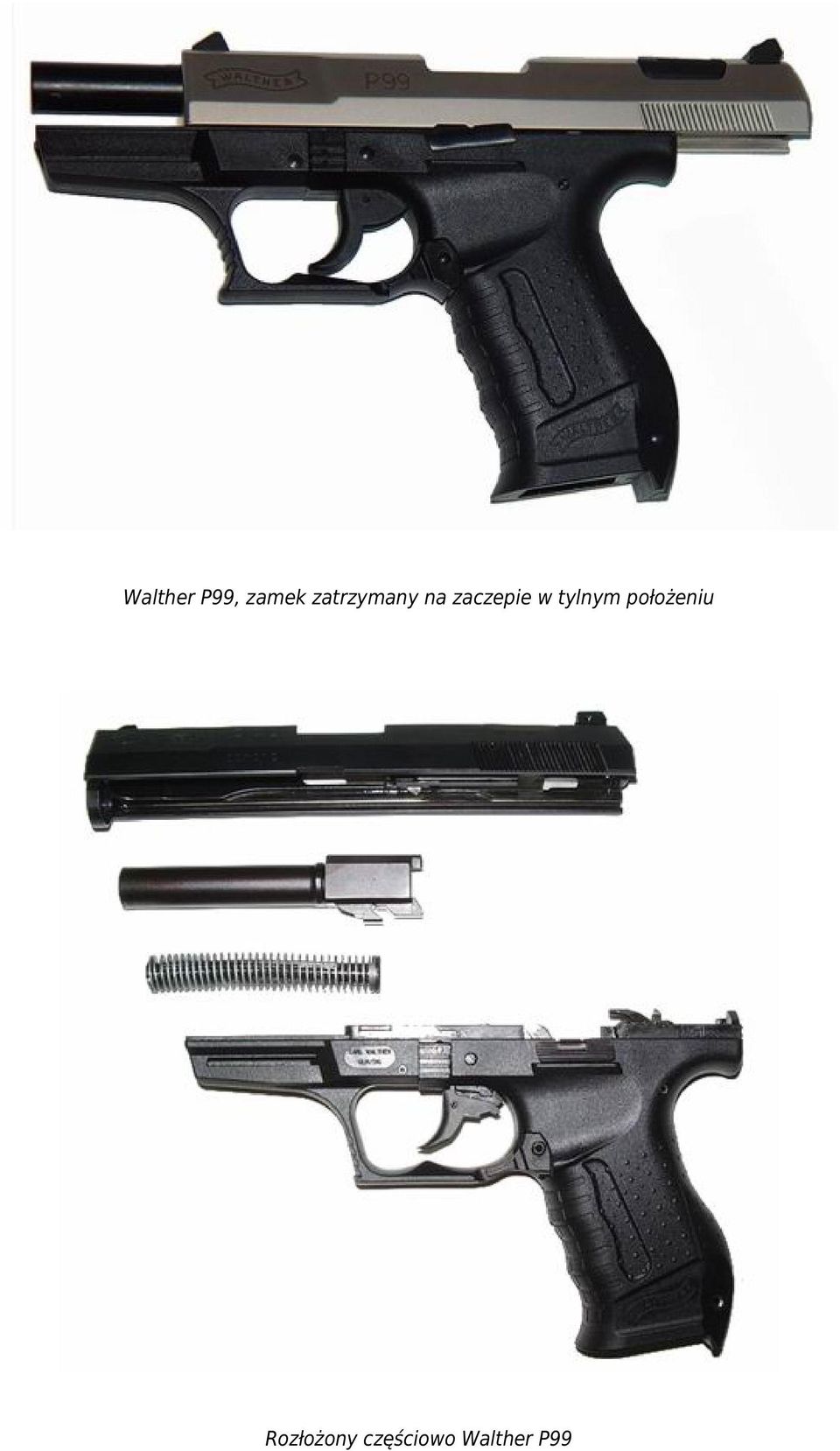

9 Walther P99, zamek zatrzymany na zaczepie w tylnym położeniu Rozłożony częściowo Walther P99

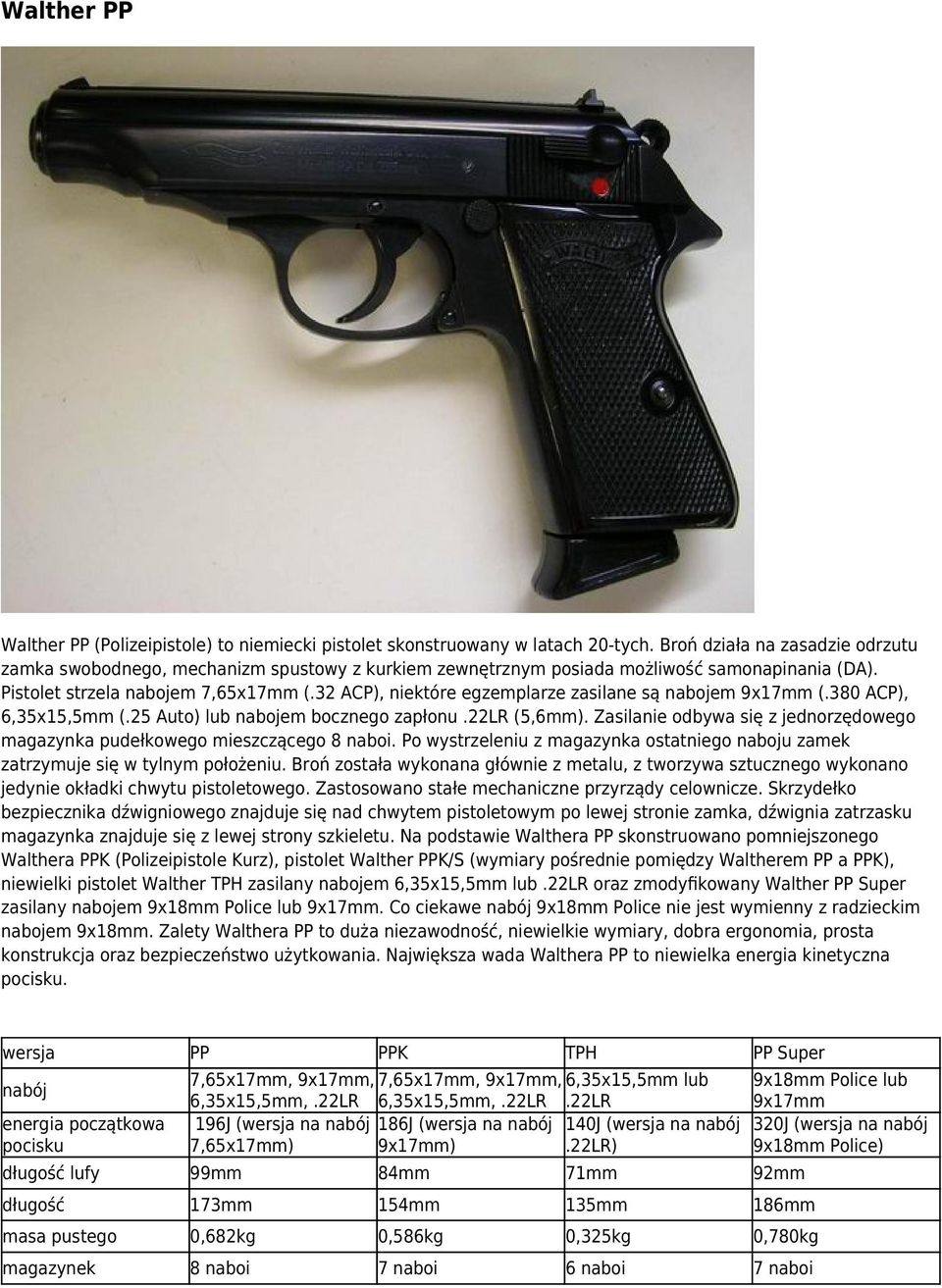

10 Walther PP Walther PP (Polizeipistole) to niemiecki pistolet skonstruowany w latach 20-tych. Broń działa na zasadzie odrzutu zamka swobodnego, mechanizm spustowy z kurkiem zewnętrznym posiada możliwość samonapinania (DA). Pistolet strzela nabojem 7,65x17mm (.32 ACP), niektóre egzemplarze zasilane są nabojem 9x17mm (.380 ACP), 6,35x15,5mm (.25 Auto) lub nabojem bocznego zapłonu.22lr (5,6mm). Zasilanie odbywa się z jednorzędowego magazynka pudełkowego mieszczącego 8 naboi. Po wystrzeleniu z magazynka ostatniego naboju zamek zatrzymuje się w tylnym położeniu. Broń została wykonana głównie z metalu, z tworzywa sztucznego wykonano jedynie okładki chwytu pistoletowego. Zastosowano stałe mechaniczne przyrządy celownicze. Skrzydełko bezpiecznika dźwigniowego znajduje się nad chwytem pistoletowym po lewej stronie zamka, dźwignia zatrzasku magazynka znajduje się z lewej strony szkieletu. Na podstawie Walthera PP skonstruowano pomniejszonego Walthera PPK (Polizeipistole Kurz), pistolet Walther PPK/S (wymiary pośrednie pomiędzy Waltherem PP a PPK), niewielki pistolet Walther TPH zasilany nabojem 6,35x15,5mm lub.22lr oraz zmodyfikowany Walther PP Super zasilany nabojem 9x18mm Police lub 9x17mm. Co ciekawe nabój 9x18mm Police nie jest wymienny z radzieckim nabojem 9x18mm. Zalety Walthera PP to duża niezawodność, niewielkie wymiary, dobra ergonomia, prosta konstrukcja oraz bezpieczeństwo użytkowania. Największa wada Walthera PP to niewielka energia kinetyczna pocisku. wersja PP PPK TPH PP Super nabój energia początkowa pocisku 7,65x17mm, 9x17mm, 7,65x17mm, 9x17mm, 6,35x15,5mm lub 6,35x15,5mm,.22LR 6,35x15,5mm,.22LR.22LR 196J (wersja na nabój 186J (wersja na nabój 140J (wersja na nabój 7,65x17mm) 9x17mm).22LR) długość lufy 99mm 84mm 71mm 92mm długość 173mm 154mm 135mm 186mm masa pustego 0,682kg 0,586kg 0,325kg 0,780kg magazynek 8 naboi 7 naboi 6 naboi 7 naboi 9x18mm Police lub 9x17mm 320J (wersja na nabój 9x18mm Police)

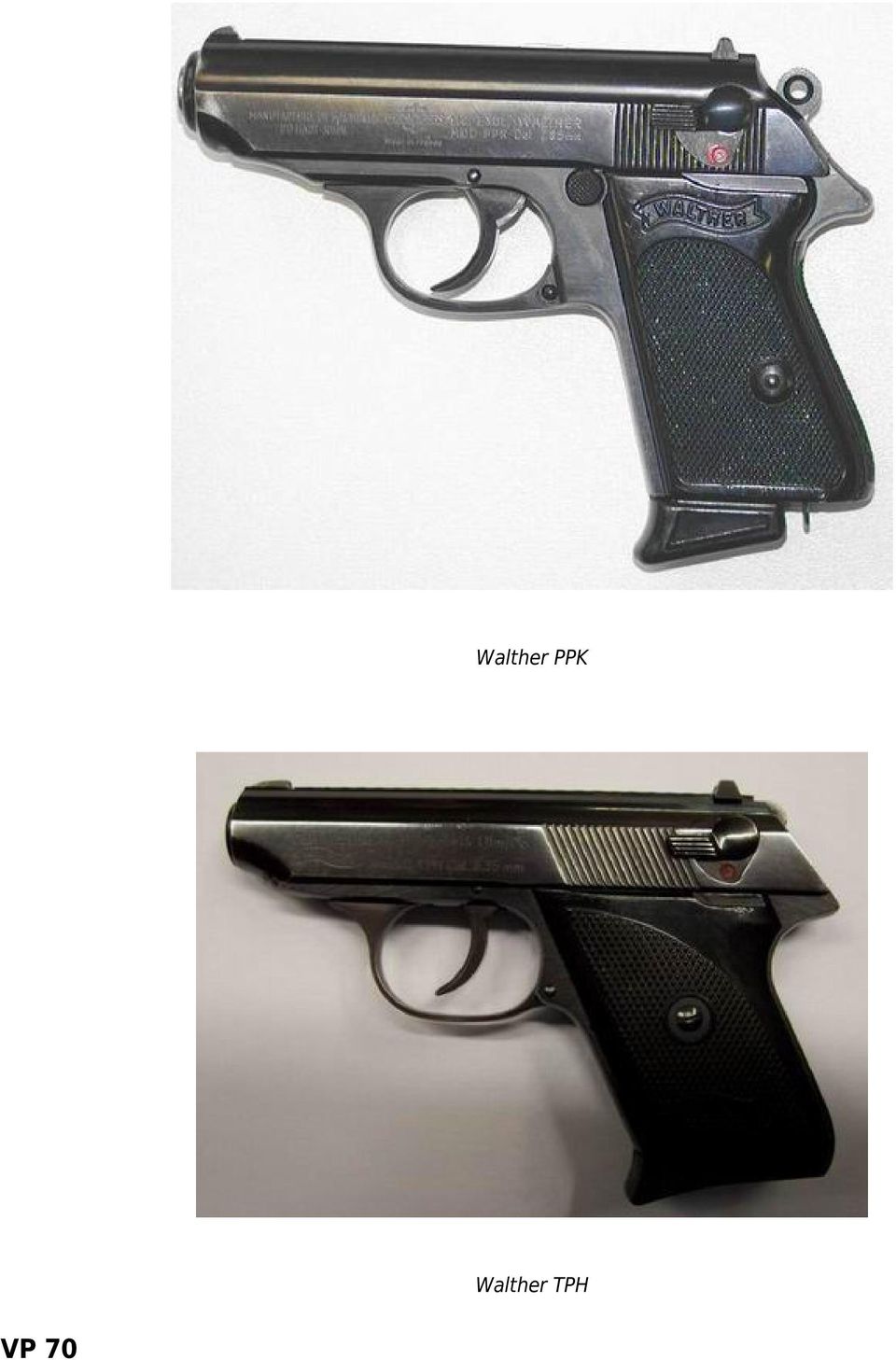

11 Walther PPK Walther TPH VP 70

12 VP 70 (znany również jako Volkspistole) to niemiecki pistolet skonstruowany w firmie Heckler und Koch pod koniec lat 60-tych. VP 70 strzela nabojem 9x19mm Parabellum, zasilanie odbywa się z umieszczonego w chwycie dwurzędowego magazynka mieszczącego 18 naboi. Nieliczne egzemplarze strzelały nabojem 9x21mm. Broń działa na zasadzie odrzutu zamka swobodnego, jest to bardzo nietypowe rozwiązanie jak na pistolet strzelający tak silnym nabojem. Zamek po wystrzeleniu z magazynka ostatniego naboju zatrzymuje się w tylnym położeniu. Zastosowano bezkurkowy mechanizm spustowo uderzeniowy (DAO). Jest to pierwszy produkowany seryjnie pistolet w którym zastosowano szkielet wykonany z tworzywa sztucznego. W wersji VP 70M po dołączeniu kolby dostawnej broń zyskuje możliwość strzelania 3 strzałowymi seriami, seria zostaje wystrzelona z bardzo dużą szybkostrzelnością teoretyczną (2200 pocisków na minutę). Skonstruowana została również cywilna wersja VP 70Z nie posiadająca możliwości strzelania seriami. Skrzydełko przełącznika rodzaju ognia znajduje się na kolbie dostawnej, dźwignia zwalniania magazynka została umieszczona za spustem po obu stronach pistoletu. Broń posiada stałe mechaniczne przyrządy celownicze. Mimo zastosowania nowoczesnych rozwiązań VP 70 okazał się niedopracowaną konstrukcją, dlatego też pistolet ten nie zdobył dużej popularności. Co ciekawe VP 70 zagrał broń przyszłości w filmie Obcy- decydujące starcie. zasada działania- odrzut zamka swobodnego nabój- 9x19mm Parabellum, 9x21mm waga- 820g niezaładowany długość lufy- 116mm długość broni- 204mm magazynek- 18 nabojów

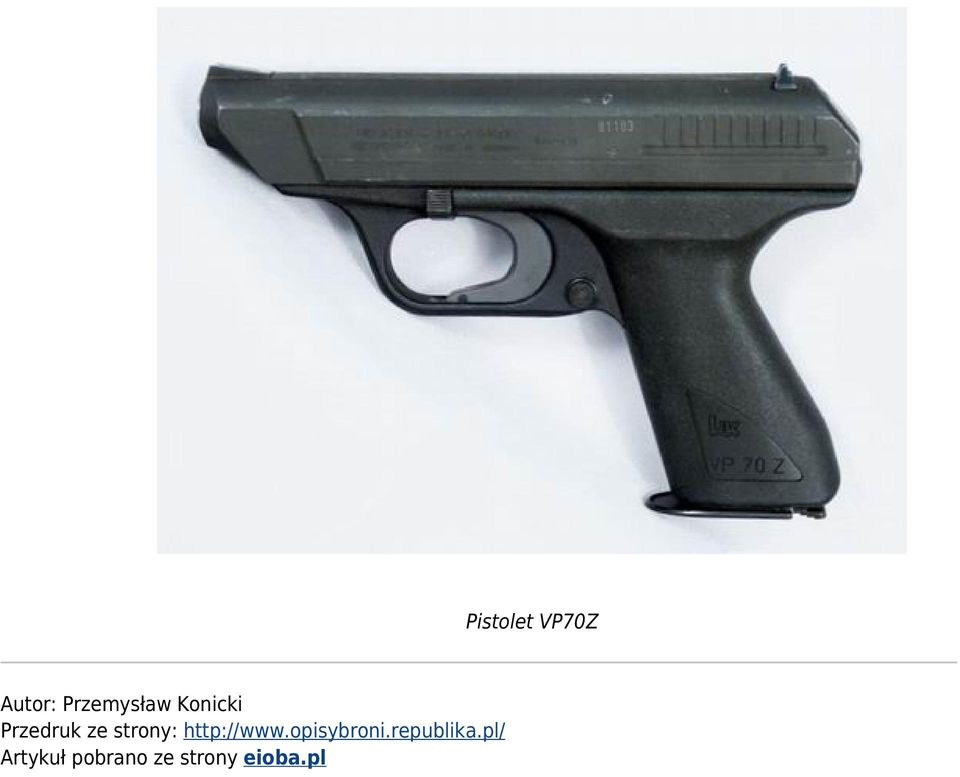

13 Autor: Przemysław Konicki Przedruk ze strony: Artykuł pobrano ze strony eioba.pl Pistolet VP70Z
