Instrukcja obsługi Skaner

Transkrypt

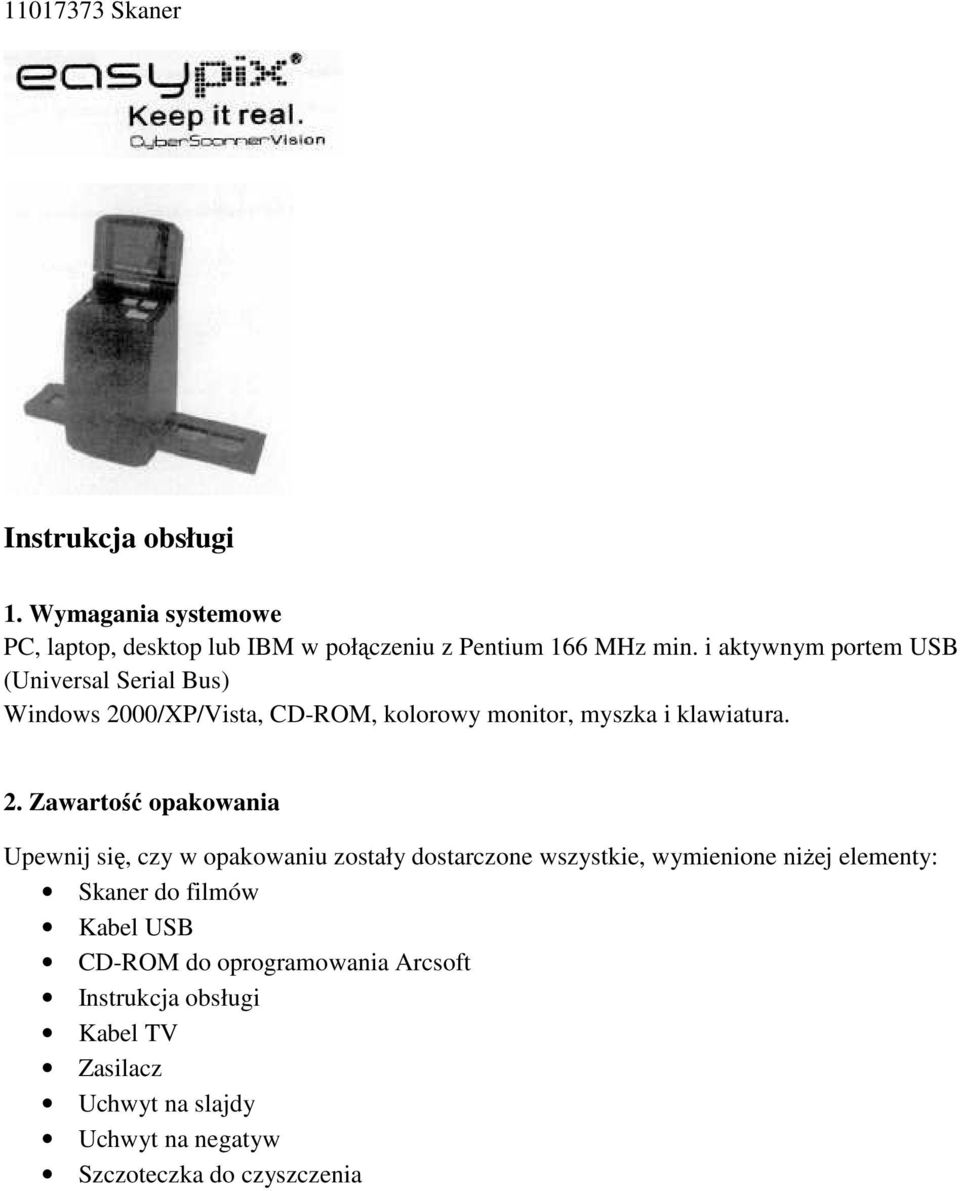

1 Skaner Instrukcja obsługi 1. Wymagania systemowe PC, laptop, desktop lub IBM w połączeniu z Pentium 166 MHz min. i aktywnym portem USB (Universal Serial Bus) Windows 2000/XP/Vista, CD-ROM, kolorowy monitor, myszka i klawiatura. 2. Zawartość opakowania Upewnij się, czy w opakowaniu zostały dostarczone wszystkie, wymienione niżej elementy: Skaner do filmów Kabel USB CD-ROM do oprogramowania Arcsoft Instrukcja obsługi Kabel TV Zasilacz Uchwyt na slajdy Uchwyt na negatyw Szczoteczka do czyszczenia

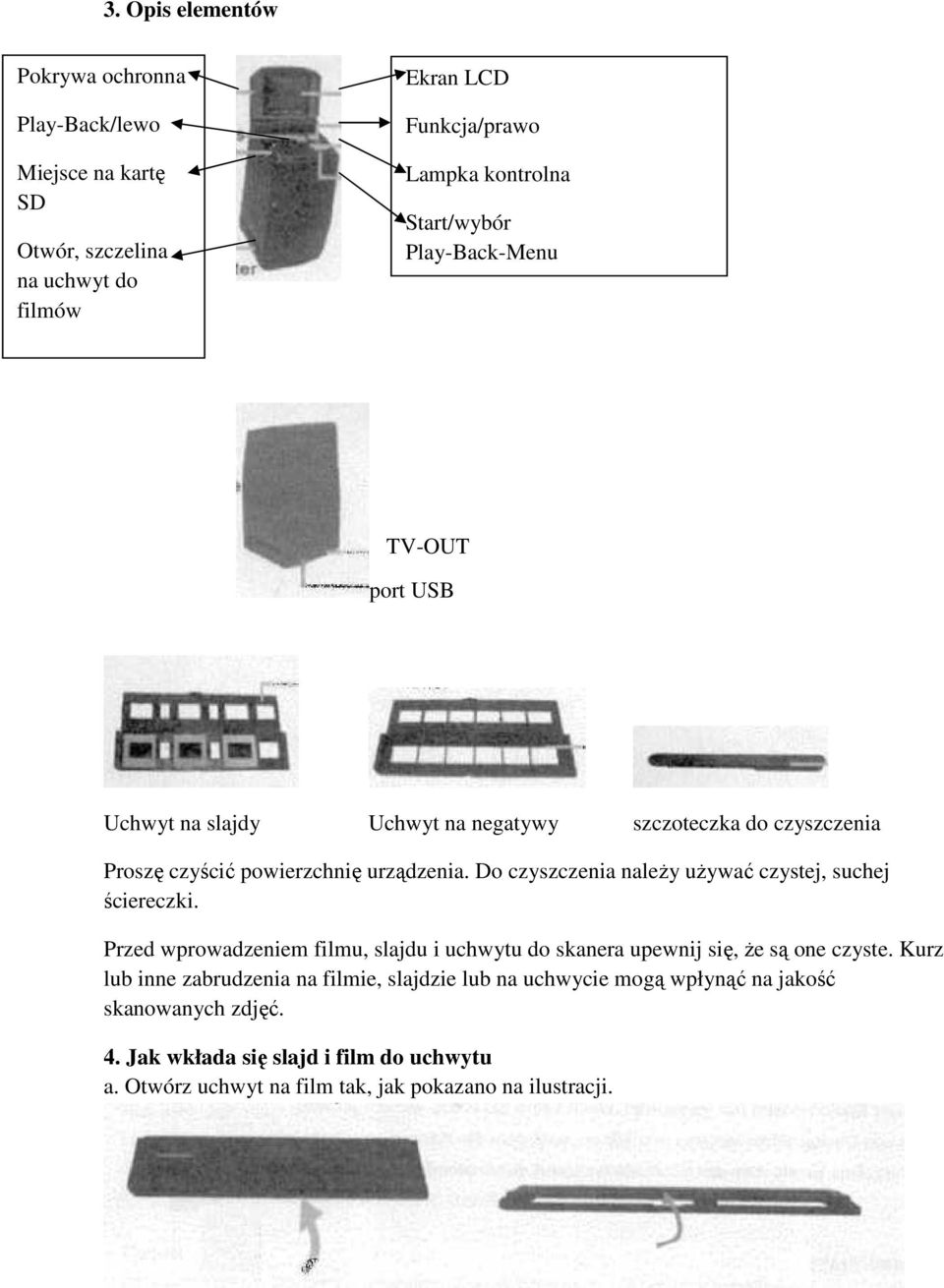

2 3. Opis elementów Pokrywa ochronna Play-Back/lewo Miejsce na kartę SD Otwór, szczelina na uchwyt do filmów Ekran LCD Funkcja/prawo Lampka kontrolna Start/wybór Play-Back-Menu TV-OUT port USB Uchwyt na slajdy Uchwyt na negatywy szczoteczka do czyszczenia Proszę czyścić powierzchnię urządzenia. Do czyszczenia należy używać czystej, suchej ściereczki. Przed wprowadzeniem filmu, slajdu i uchwytu do skanera upewnij się, że są one czyste. Kurz lub inne zabrudzenia na filmie, slajdzie lub na uchwycie mogą wpłynąć na jakość skanowanych zdjęć. 4. Jak wkłada się slajd i film do uchwytu a. Otwórz uchwyt na film tak, jak pokazano na ilustracji.

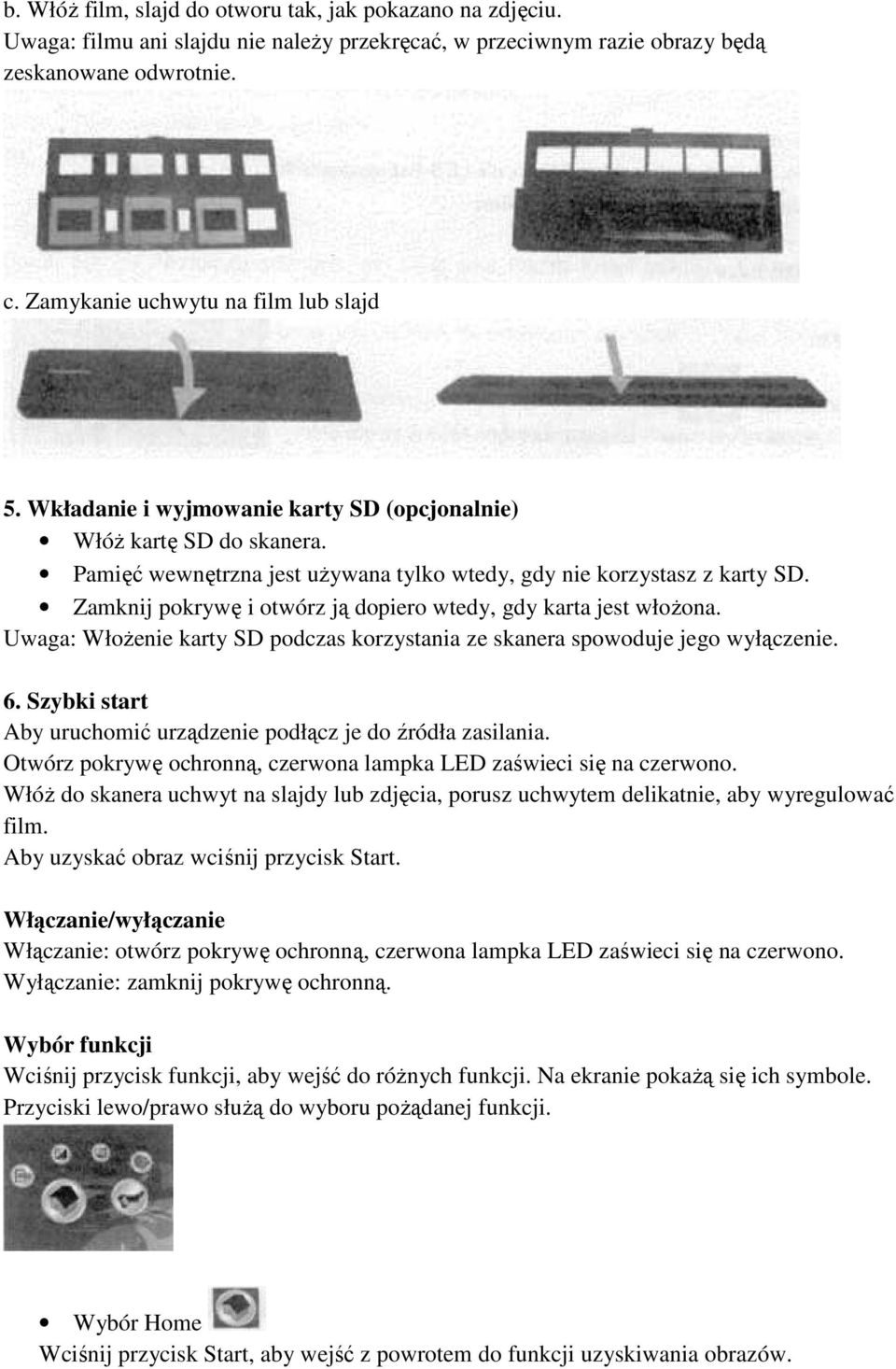

3 b. Włóż film, slajd do otworu tak, jak pokazano na zdjęciu. Uwaga: filmu ani slajdu nie należy przekręcać, w przeciwnym razie obrazy będą zeskanowane odwrotnie. c. Zamykanie uchwytu na film lub slajd 5. Wkładanie i wyjmowanie karty SD (opcjonalnie) Włóż kartę SD do skanera. Pamięć wewnętrzna jest używana tylko wtedy, gdy nie korzystasz z karty SD. Zamknij pokrywę i otwórz ją dopiero wtedy, gdy karta jest włożona. Uwaga: Włożenie karty SD podczas korzystania ze skanera spowoduje jego wyłączenie. 6. Szybki start Aby uruchomić urządzenie podłącz je do źródła zasilania. Otwórz pokrywę ochronną, czerwona lampka LED zaświeci się na czerwono. Włóż do skanera uchwyt na slajdy lub zdjęcia, porusz uchwytem delikatnie, aby wyregulować film. Aby uzyskać obraz wciśnij przycisk Start. Włączanie/wyłączanie Włączanie: otwórz pokrywę ochronną, czerwona lampka LED zaświeci się na czerwono. Wyłączanie: zamknij pokrywę ochronną. Wybór funkcji Wciśnij przycisk funkcji, aby wejść do różnych funkcji. Na ekranie pokażą się ich symbole. Przyciski lewo/prawo służą do wyboru pożądanej funkcji. Wybór Home Wciśnij przycisk Start, aby wejść z powrotem do funkcji uzyskiwania obrazów.

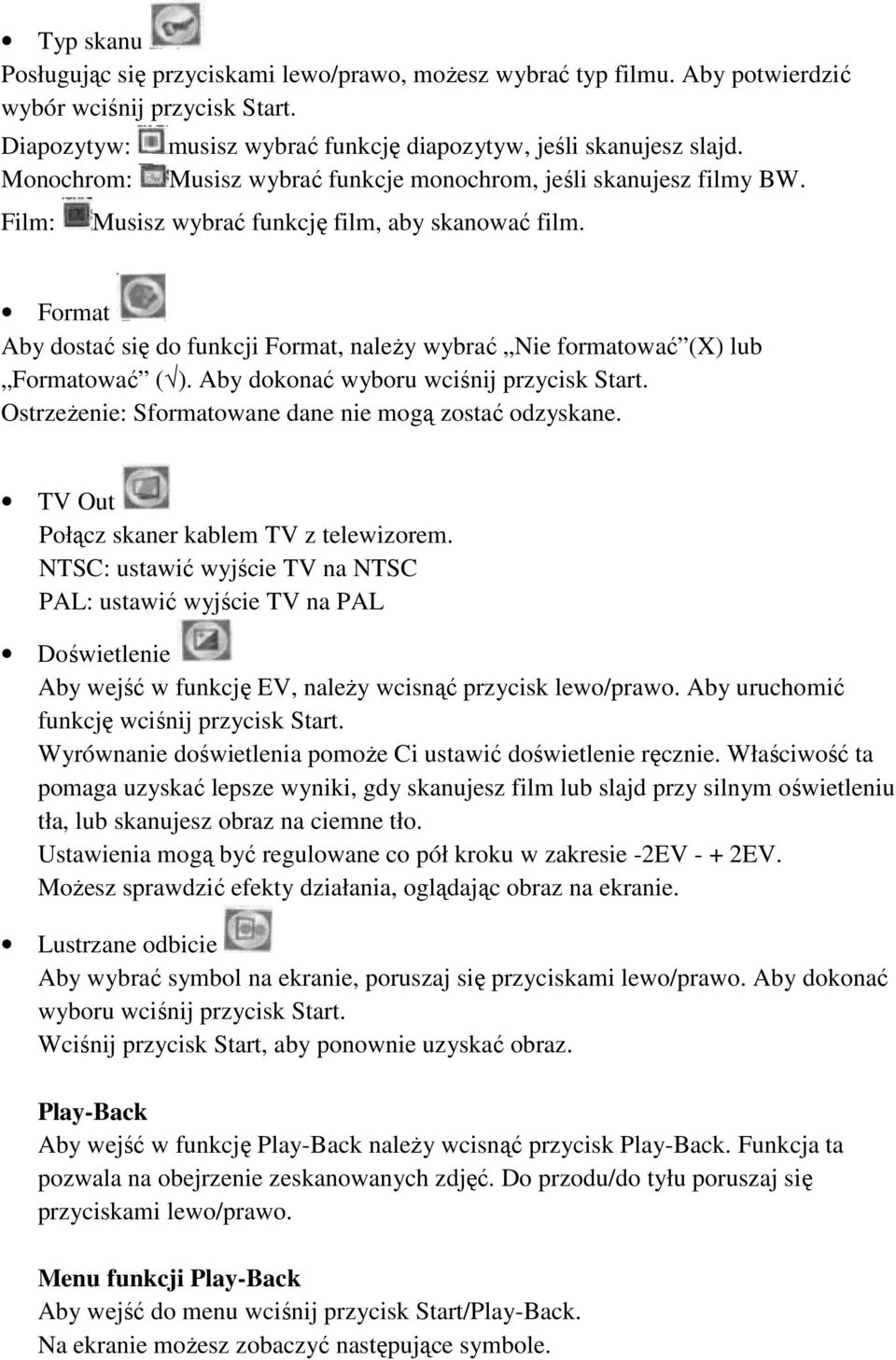

4 Typ skanu Posługując się przyciskami lewo/prawo, możesz wybrać typ filmu. Aby potwierdzić wybór wciśnij przycisk Start. Diapozytyw: Monochrom: Film: musisz wybrać funkcję diapozytyw, jeśli skanujesz slajd. Musisz wybrać funkcje monochrom, jeśli skanujesz filmy BW. Musisz wybrać funkcję film, aby skanować film. Format Aby dostać się do funkcji Format, należy wybrać Nie formatować (X) lub Formatować ( ). Aby dokonać wyboru wciśnij przycisk Start. Ostrzeżenie: Sformatowane dane nie mogą zostać odzyskane. TV Out Połącz skaner kablem TV z telewizorem. NTSC: ustawić wyjście TV na NTSC PAL: ustawić wyjście TV na PAL Doświetlenie Aby wejść w funkcję EV, należy wcisnąć przycisk lewo/prawo. Aby uruchomić funkcję wciśnij przycisk Start. Wyrównanie doświetlenia pomoże Ci ustawić doświetlenie ręcznie. Właściwość ta pomaga uzyskać lepsze wyniki, gdy skanujesz film lub slajd przy silnym oświetleniu tła, lub skanujesz obraz na ciemne tło. Ustawienia mogą być regulowane co pół kroku w zakresie -2EV - + 2EV. Możesz sprawdzić efekty działania, oglądając obraz na ekranie. Lustrzane odbicie Aby wybrać symbol na ekranie, poruszaj się przyciskami lewo/prawo. Aby dokonać wyboru wciśnij przycisk Start. Wciśnij przycisk Start, aby ponownie uzyskać obraz. Play-Back Aby wejść w funkcję Play-Back należy wcisnąć przycisk Play-Back. Funkcja ta pozwala na obejrzenie zeskanowanych zdjęć. Do przodu/do tyłu poruszaj się przyciskami lewo/prawo. Menu funkcji Play-Back Aby wejść do menu wciśnij przycisk Start/Play-Back. Na ekranie możesz zobaczyć następujące symbole.

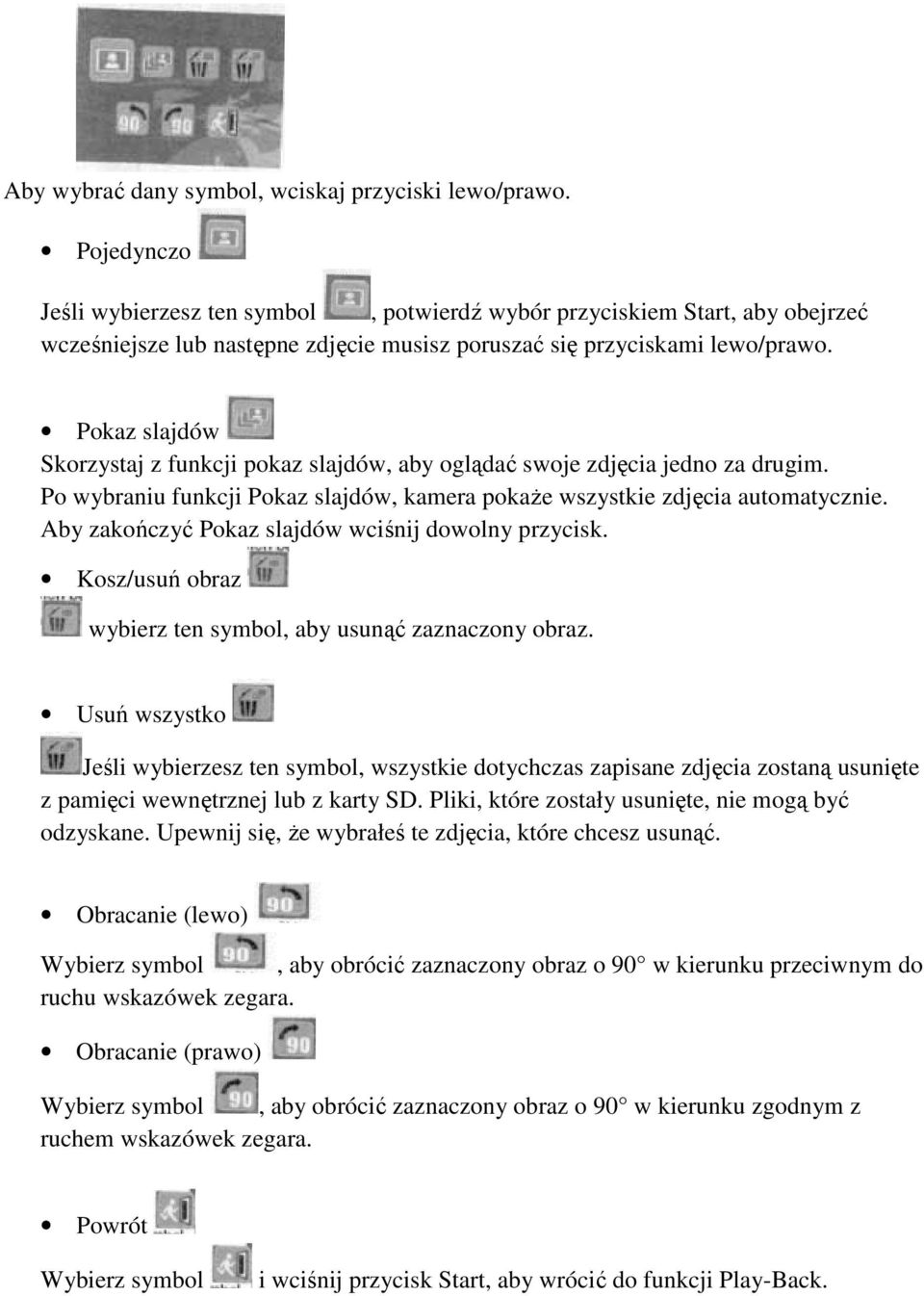

5 Aby wybrać dany symbol, wciskaj przyciski lewo/prawo. Pojedynczo Jeśli wybierzesz ten symbol, potwierdź wybór przyciskiem Start, aby obejrzeć wcześniejsze lub następne zdjęcie musisz poruszać się przyciskami lewo/prawo. Pokaz slajdów Skorzystaj z funkcji pokaz slajdów, aby oglądać swoje zdjęcia jedno za drugim. Po wybraniu funkcji Pokaz slajdów, kamera pokaże wszystkie zdjęcia automatycznie. Aby zakończyć Pokaz slajdów wciśnij dowolny przycisk. Kosz/usuń obraz wybierz ten symbol, aby usunąć zaznaczony obraz. Usuń wszystko Jeśli wybierzesz ten symbol, wszystkie dotychczas zapisane zdjęcia zostaną usunięte z pamięci wewnętrznej lub z karty SD. Pliki, które zostały usunięte, nie mogą być odzyskane. Upewnij się, że wybrałeś te zdjęcia, które chcesz usunąć. Obracanie (lewo) Wybierz symbol, aby obrócić zaznaczony obraz o 90 w kierunku przeciwnym do ruchu wskazówek zegara. Obracanie (prawo) Wybierz symbol, aby obrócić zaznaczony obraz o 90 w kierunku zgodnym z ruchem wskazówek zegara. Powrót Wybierz symbol i wciśnij przycisk Start, aby wrócić do funkcji Play-Back.

6 7. Ładowanie obrazów na komputer Dla Windows 98/ME Po połączeniu skanera z komputerem przy pomocy kabla, na ekranie komputera pojawi się komunikat USB masowe urządzenie magazynujące. Dla Windows XP: Pokaże sie okno dialogowe z opcjami takimi, jak pokazano poniżej. Te opcje to: Granie Znajdź/ustal/podziel zdjęcia Otwórz katalog/zobacz pliki Brak działania Skopiuj zdjęcia w katalogu na mój komputer Zobacz pokaz slajdów Wybierz jedną z funkcji i wciśnij OK.
