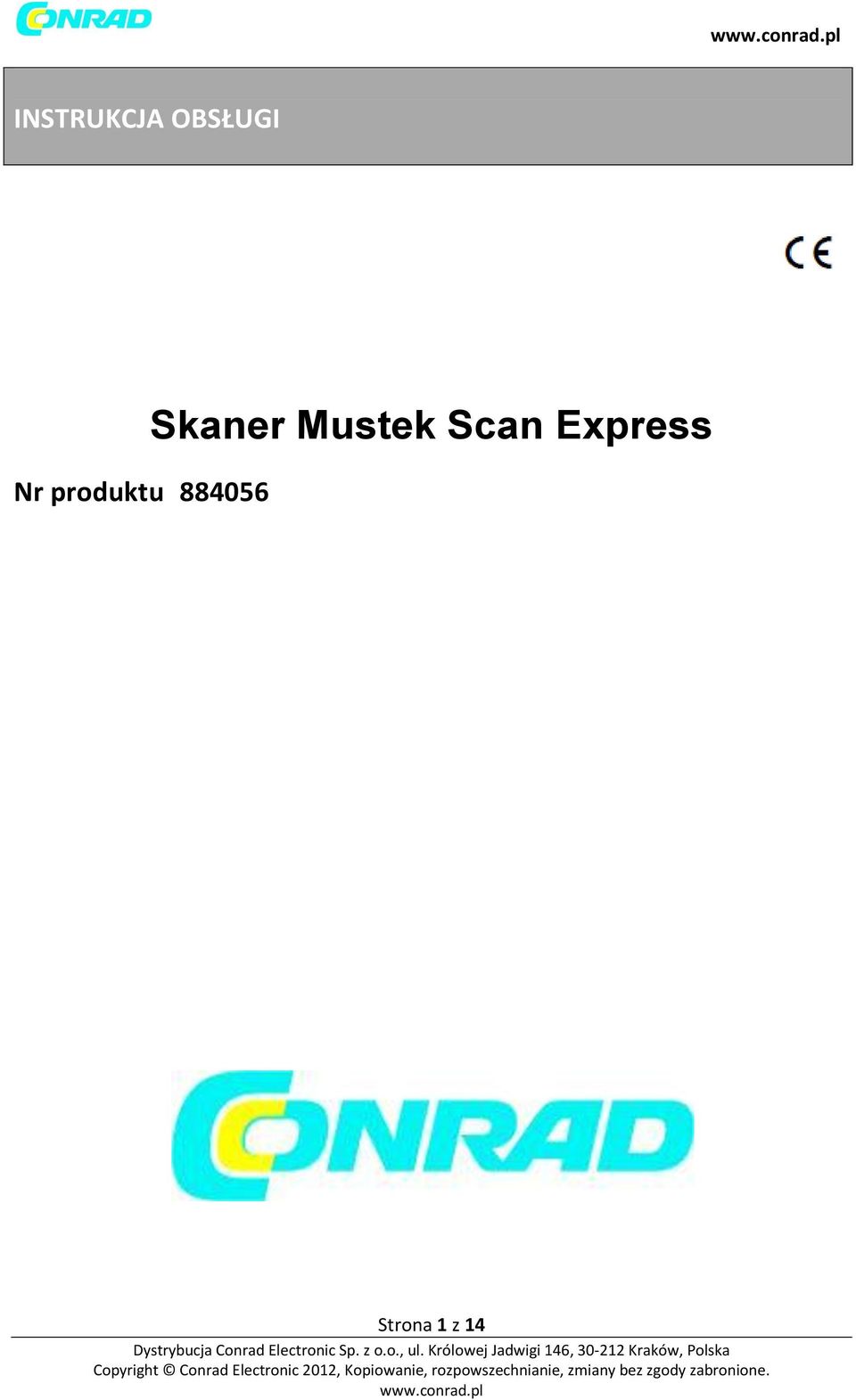

1 INSTRUKCJA OBSŁUGI Nr produktu Skaner Mustek Scan Express Strona 1 z 14

2 Instalacja sterownika skanera TWAIN. Sterownik TWAIN jest modułem skanującym dostarczonym wraz Twoim skanerem. Jest on łatwo dostępny z poziomu dołączonego oprogramowania skanera lub z każdego programu zgodnego ze skanerem TWAIN. Zanim zapoznasz się z krokami opisanymi poniżej upewnij się że masz zainstalowane i skonfigurowane dołączone oprogramowanie skanera. 1. Uruchom system Windows 2. Uruchom oprogramowanie zgodne z TWAIN (na przykład Photohsop) 3. Wywołaj źródło danych TWAIN poprzez wybranie opcji uzyskaj (Acquire) z menu plików. (w niektórych programach opcja Acquire pojawi się w submenu pod komendą Import). Okno dialogowe TWAIN pojawi się w submenu pod komendą Import. Okno dialogowe TWAIN zawiera ustawienia sterowania które należy ustawić przed skanowaniem dokumentu. Podstawowe kroki skanu dokumentu są opisane poniżej. 1. Skanowanie wstępne dokumentu 2. Ustawienie żądanego obszaru obrazka do zeskanowania 3. Wybieranie źródła skanowania 4. Wybieranie żądanego trybu skanowania 5. Wybieranie rozdzielczości skanu 6. Kliknięcie w przycisk Scan Strona 2 z 14

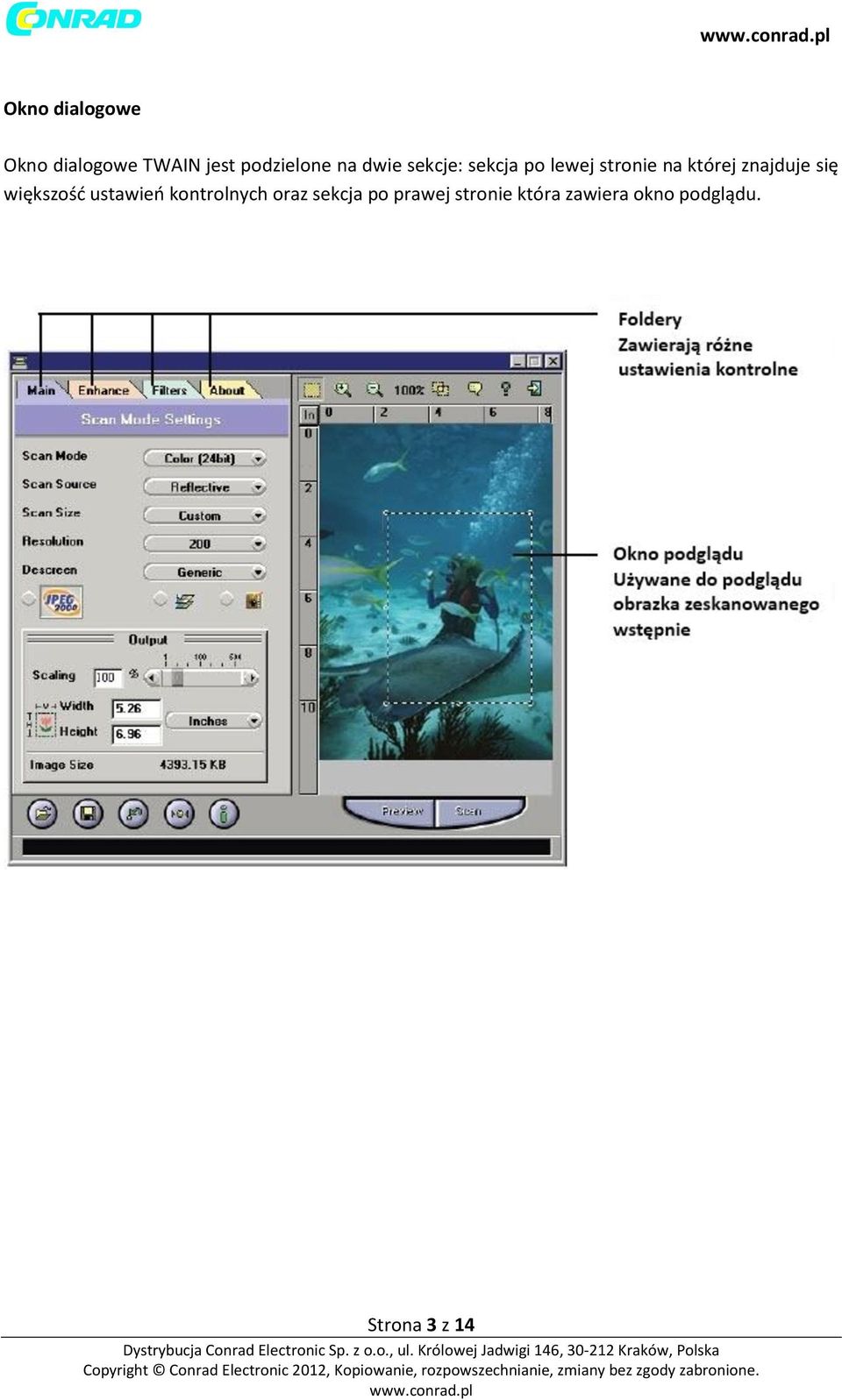

3 Okno dialogowe Okno dialogowe TWAIN jest podzielone na dwie sekcje: sekcja po lewej stronie na której znajduje się większość ustawień kontrolnych oraz sekcja po prawej stronie która zawiera okno podglądu. Strona 3 z 14

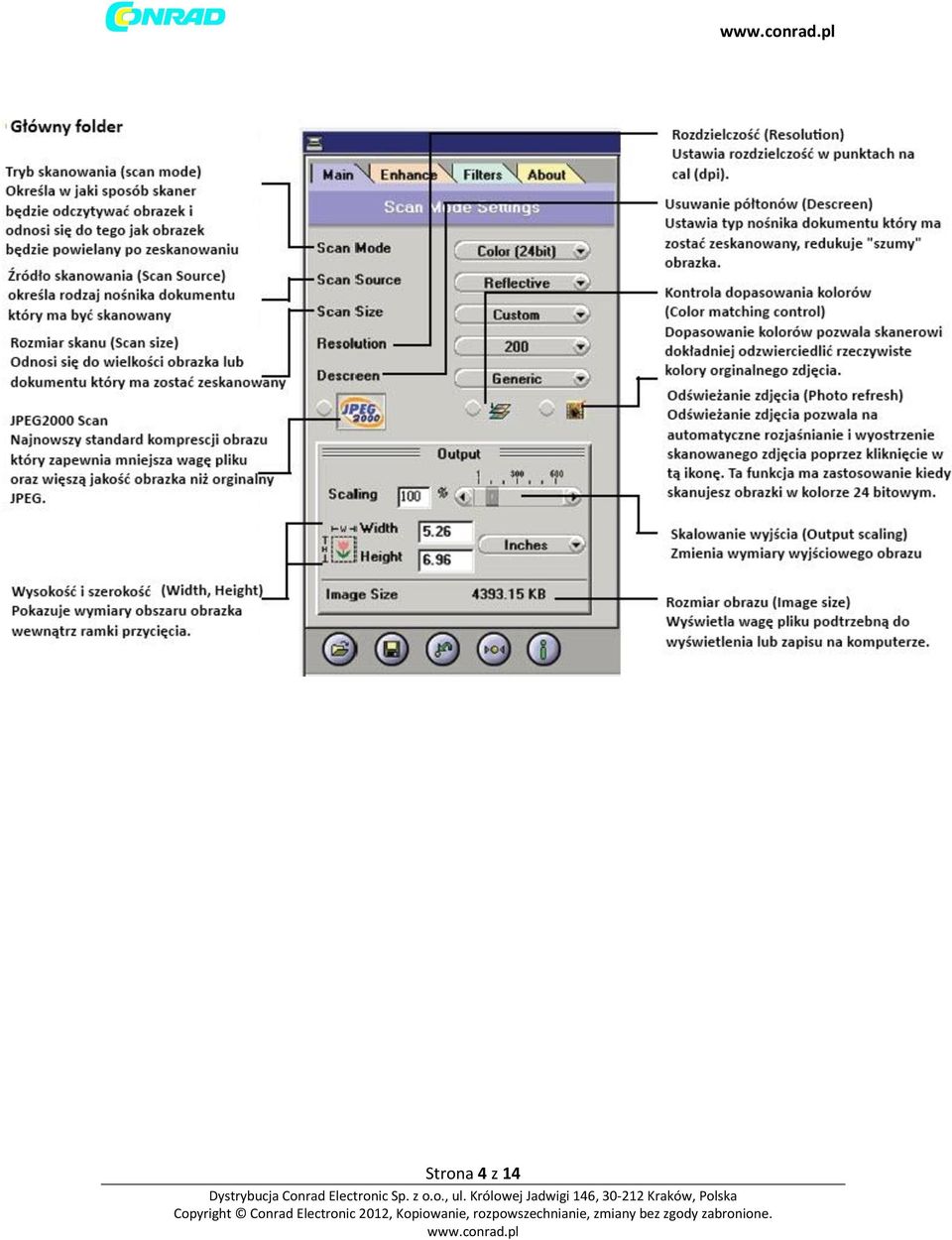

4 Strona 4 z 14

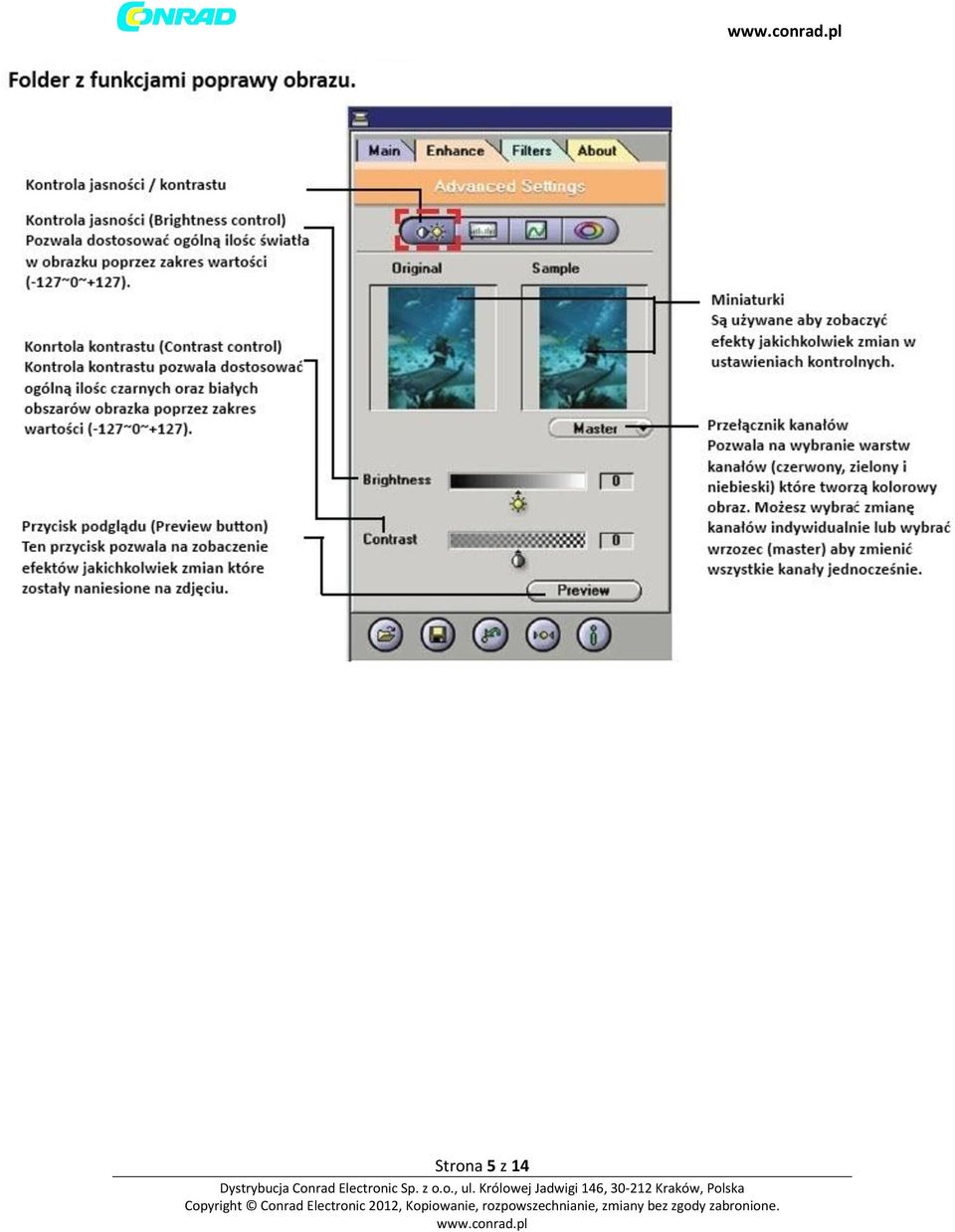

5 Strona 5 z 14

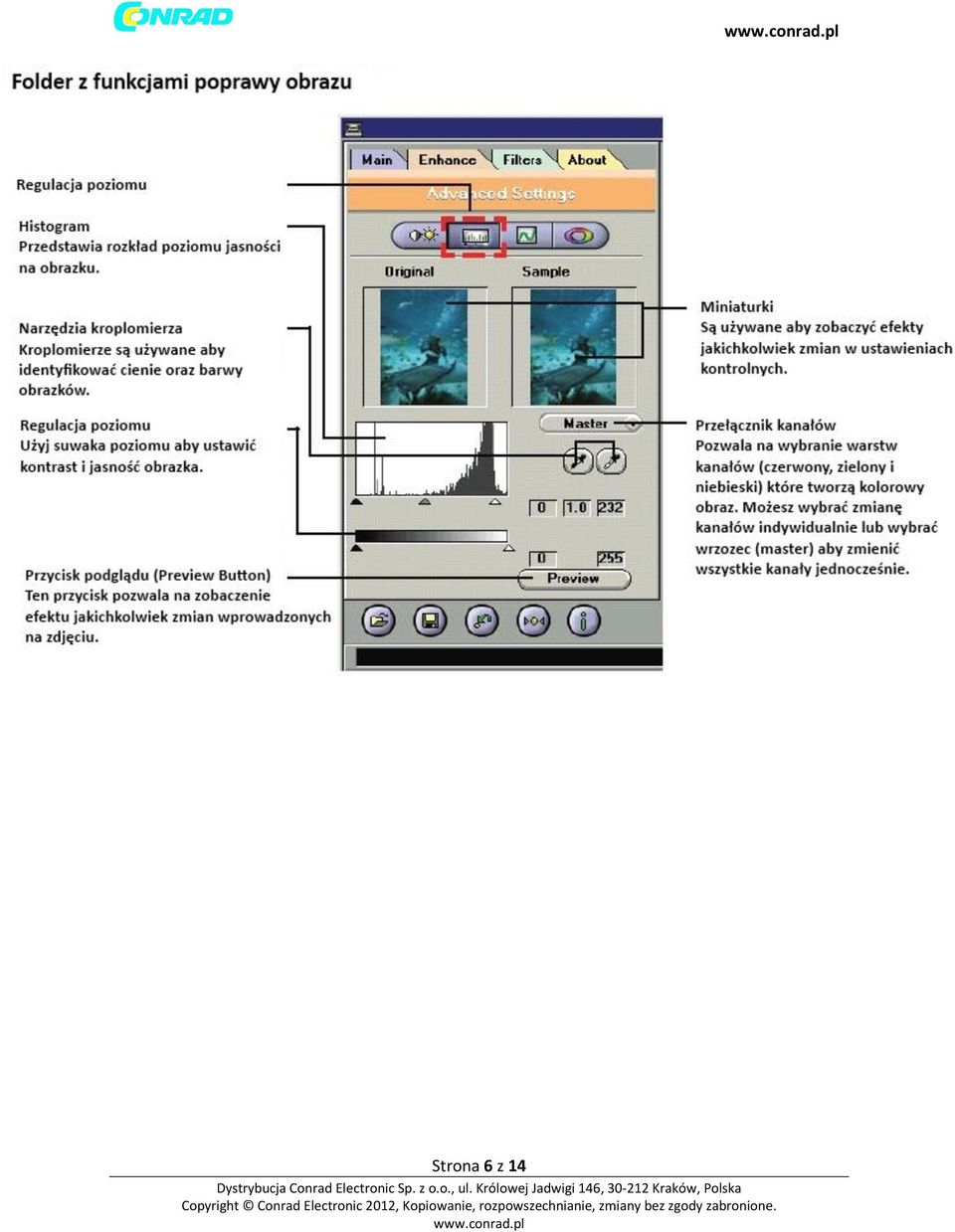

6 Strona 6 z 14

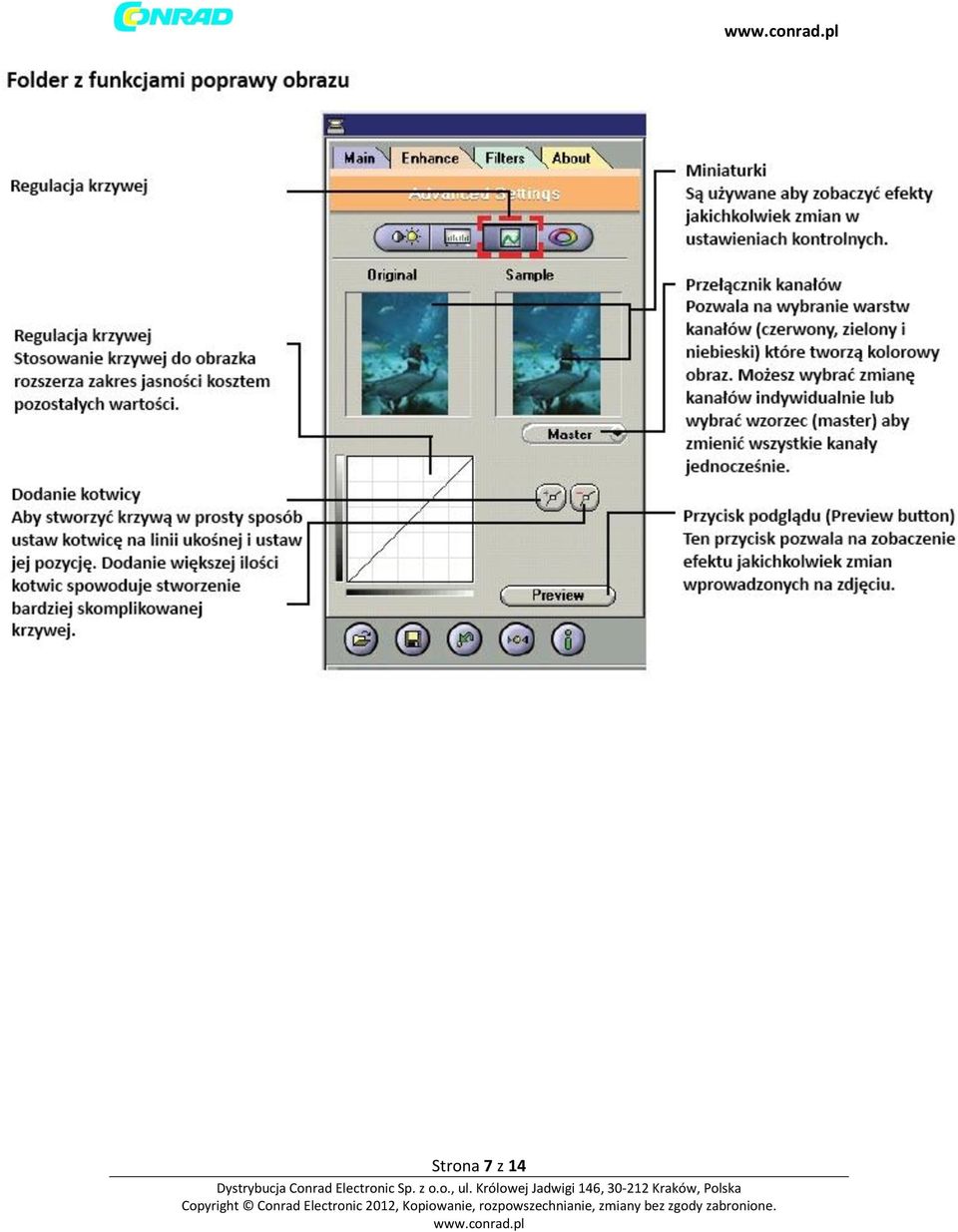

7 Strona 7 z 14

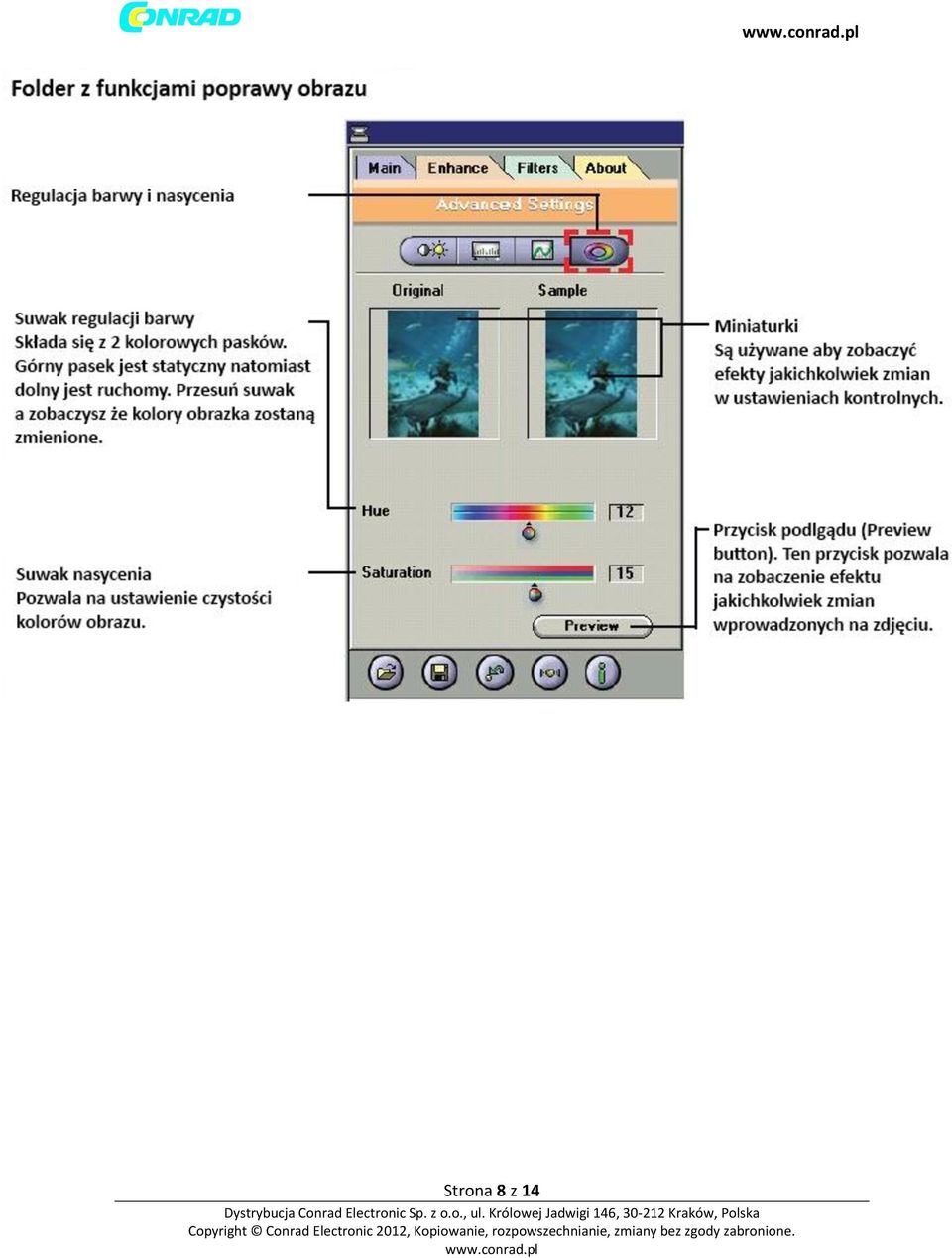

8 Strona 8 z 14

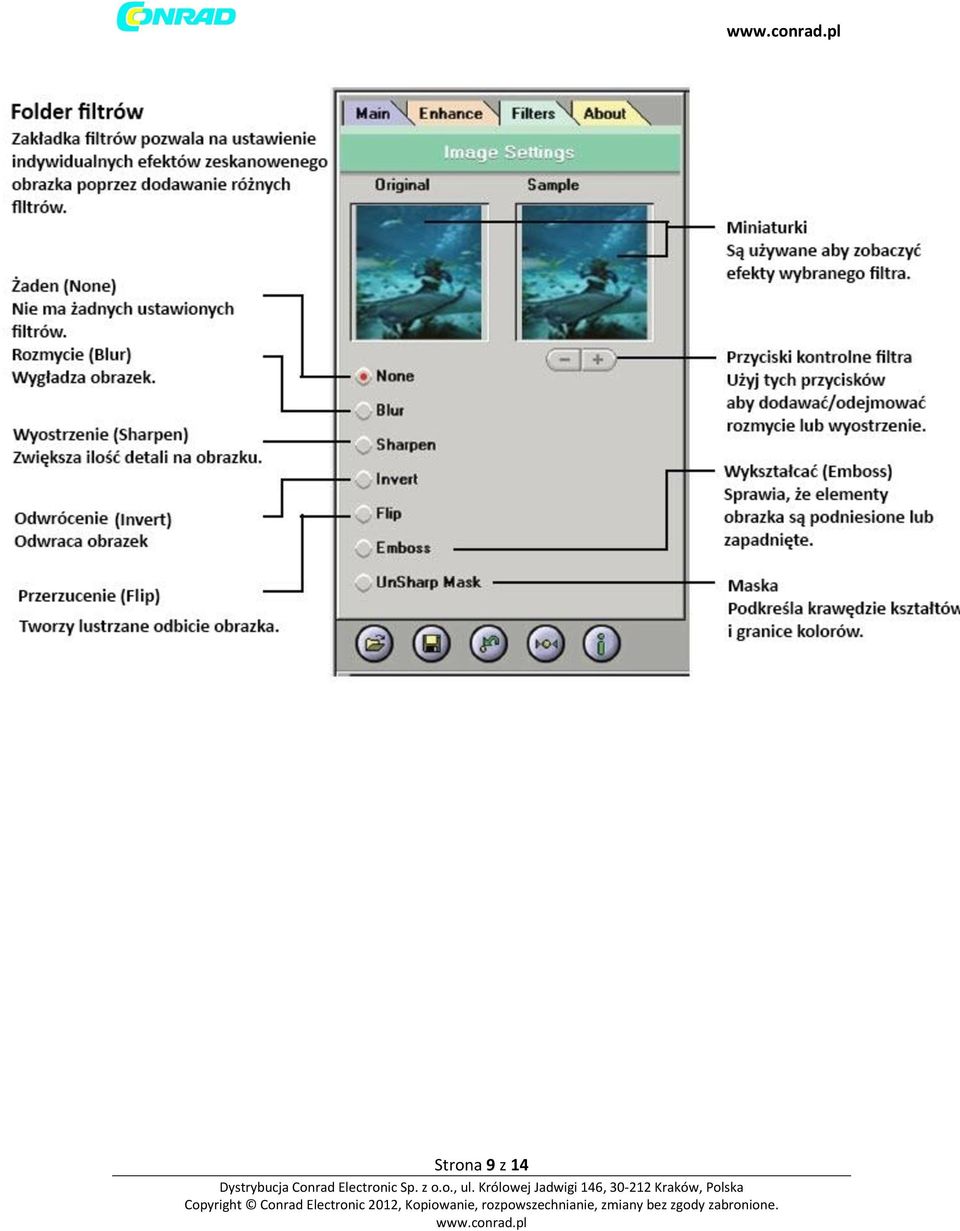

9 Strona 9 z 14

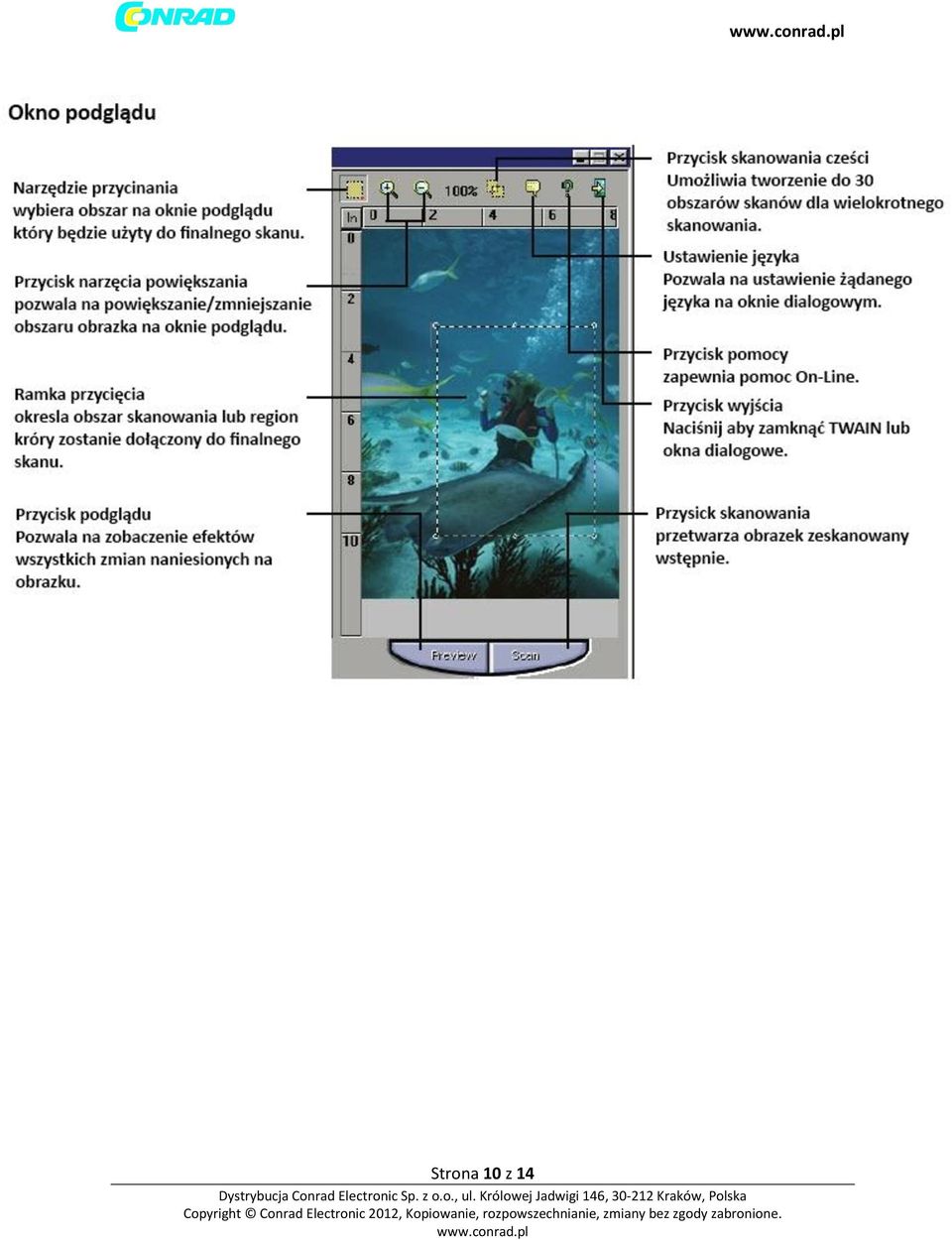

10 Strona 10 z 14

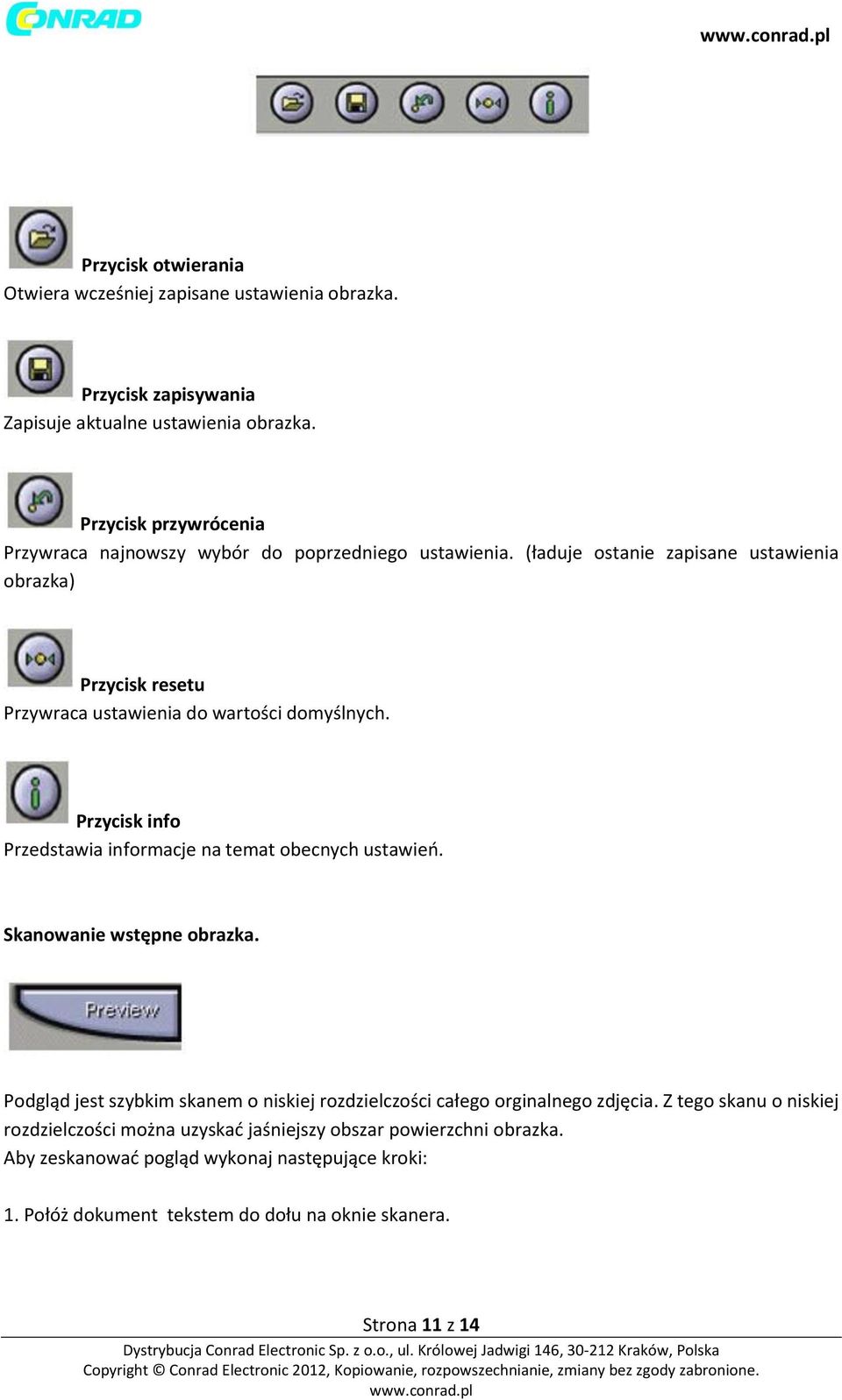

11 Przycisk otwierania Otwiera wcześniej zapisane ustawienia obrazka. Przycisk zapisywania Zapisuje aktualne ustawienia obrazka. Przycisk przywrócenia Przywraca najnowszy wybór do poprzedniego ustawienia. (ładuje ostanie zapisane ustawienia obrazka) Przycisk resetu Przywraca ustawienia do wartości domyślnych. Przycisk info Przedstawia informacje na temat obecnych ustawień. Skanowanie wstępne obrazka. Podgląd jest szybkim skanem o niskiej rozdzielczości całego orginalnego zdjęcia. Z tego skanu o niskiej rozdzielczości można uzyskać jaśniejszy obszar powierzchni obrazka. Aby zeskanować pogląd wykonaj następujące kroki: 1. Połóż dokument tekstem do dołu na oknie skanera. Strona 11 z 14

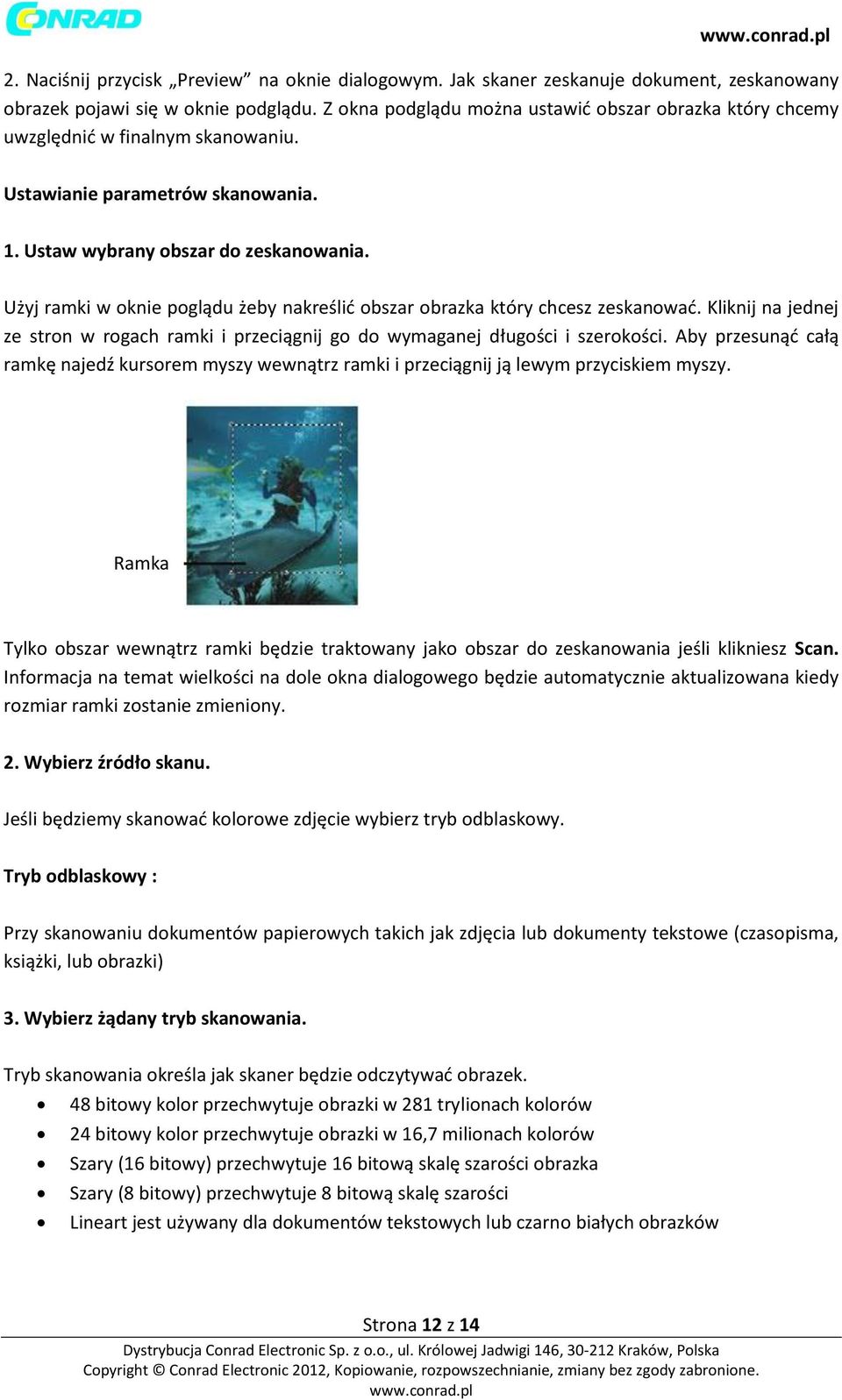

12 2. Naciśnij przycisk Preview na oknie dialogowym. Jak skaner zeskanuje dokument, zeskanowany obrazek pojawi się w oknie podglądu. Z okna podglądu można ustawić obszar obrazka który chcemy uwzględnić w finalnym skanowaniu. Ustawianie parametrów skanowania. 1. Ustaw wybrany obszar do zeskanowania. Użyj ramki w oknie poglądu żeby nakreślić obszar obrazka który chcesz zeskanować. Kliknij na jednej ze stron w rogach ramki i przeciągnij go do wymaganej długości i szerokości. Aby przesunąć całą ramkę najedź kursorem myszy wewnątrz ramki i przeciągnij ją lewym przyciskiem myszy. Ramka Tylko obszar wewnątrz ramki będzie traktowany jako obszar do zeskanowania jeśli klikniesz Scan. Informacja na temat wielkości na dole okna dialogowego będzie automatycznie aktualizowana kiedy rozmiar ramki zostanie zmieniony. 2. Wybierz źródło skanu. Jeśli będziemy skanować kolorowe zdjęcie wybierz tryb odblaskowy. Tryb odblaskowy : Przy skanowaniu dokumentów papierowych takich jak zdjęcia lub dokumenty tekstowe (czasopisma, książki, lub obrazki) 3. Wybierz żądany tryb skanowania. Tryb skanowania określa jak skaner będzie odczytywać obrazek. 48 bitowy kolor przechwytuje obrazki w 281 trylionach kolorów 24 bitowy kolor przechwytuje obrazki w 16,7 milionach kolorów Szary (16 bitowy) przechwytuje 16 bitową skalę szarości obrazka Szary (8 bitowy) przechwytuje 8 bitową skalę szarości Lineart jest używany dla dokumentów tekstowych lub czarno białych obrazków Strona 12 z 14

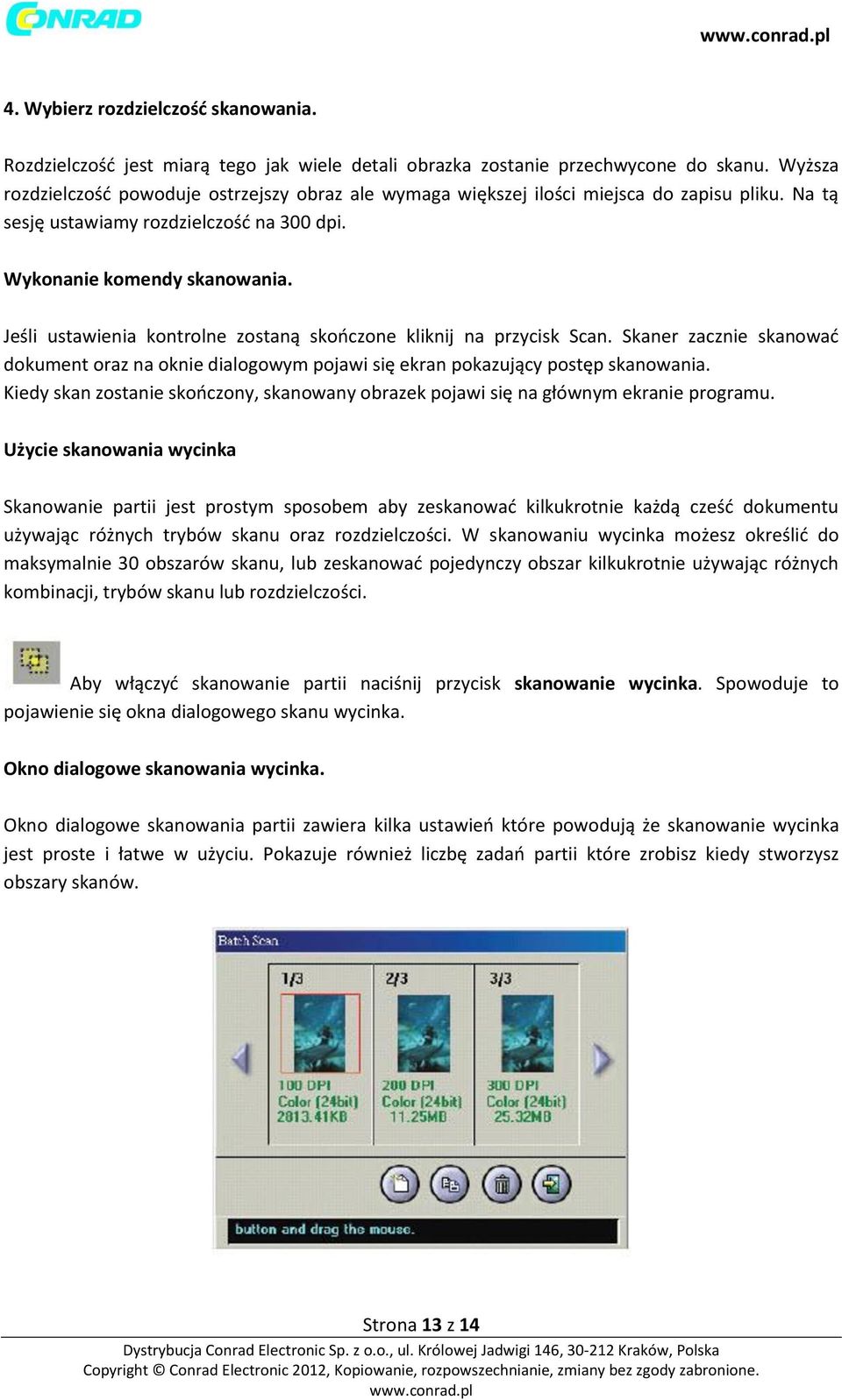

13 4. Wybierz rozdzielczość skanowania. Rozdzielczość jest miarą tego jak wiele detali obrazka zostanie przechwycone do skanu. Wyższa rozdzielczość powoduje ostrzejszy obraz ale wymaga większej ilości miejsca do zapisu pliku. Na tą sesję ustawiamy rozdzielczość na 300 dpi. Wykonanie komendy skanowania. Jeśli ustawienia kontrolne zostaną skończone kliknij na przycisk Scan. Skaner zacznie skanować dokument oraz na oknie dialogowym pojawi się ekran pokazujący postęp skanowania. Kiedy skan zostanie skończony, skanowany obrazek pojawi się na głównym ekranie programu. Użycie skanowania wycinka Skanowanie partii jest prostym sposobem aby zeskanować kilkukrotnie każdą cześć dokumentu używając różnych trybów skanu oraz rozdzielczości. W skanowaniu wycinka możesz określić do maksymalnie 30 obszarów skanu, lub zeskanować pojedynczy obszar kilkukrotnie używając różnych kombinacji, trybów skanu lub rozdzielczości. Aby włączyć skanowanie partii naciśnij przycisk skanowanie wycinka. Spowoduje to pojawienie się okna dialogowego skanu wycinka. Okno dialogowe skanowania wycinka. Okno dialogowe skanowania partii zawiera kilka ustawień które powodują że skanowanie wycinka jest proste i łatwe w użyciu. Pokazuje również liczbę zadań partii które zrobisz kiedy stworzysz obszary skanów. Strona 13 z 14

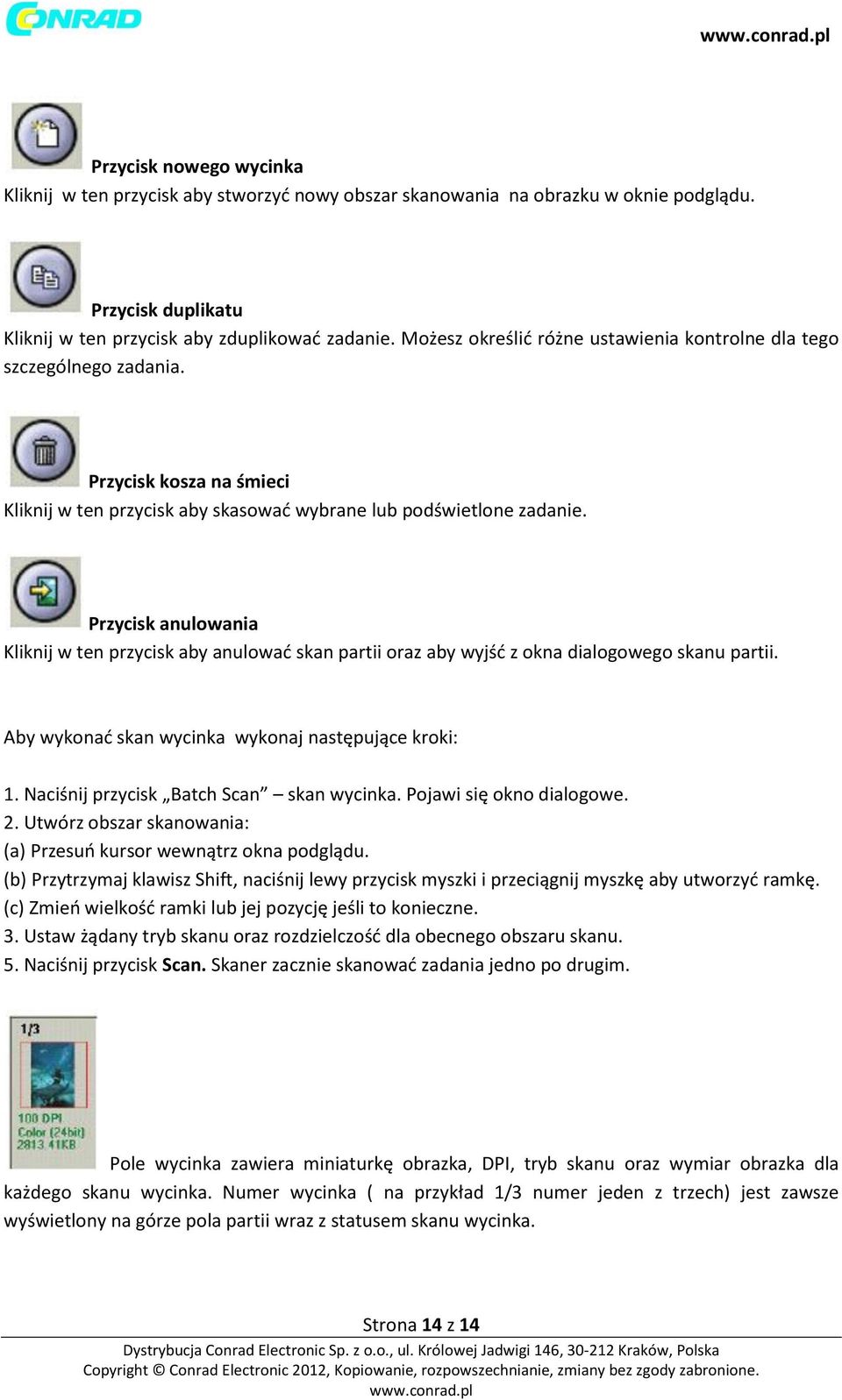

14 Przycisk nowego wycinka Kliknij w ten przycisk aby stworzyć nowy obszar skanowania na obrazku w oknie podglądu. Przycisk duplikatu Kliknij w ten przycisk aby zduplikować zadanie. Możesz określić różne ustawienia kontrolne dla tego szczególnego zadania. Przycisk kosza na śmieci Kliknij w ten przycisk aby skasować wybrane lub podświetlone zadanie. Przycisk anulowania Kliknij w ten przycisk aby anulować skan partii oraz aby wyjść z okna dialogowego skanu partii. Aby wykonać skan wycinka wykonaj następujące kroki: 1. Naciśnij przycisk Batch Scan skan wycinka. Pojawi się okno dialogowe. 2. Utwórz obszar skanowania: (a) Przesuń kursor wewnątrz okna podglądu. (b) Przytrzymaj klawisz Shift, naciśnij lewy przycisk myszki i przeciągnij myszkę aby utworzyć ramkę. (c) Zmień wielkość ramki lub jej pozycję jeśli to konieczne. 3. Ustaw żądany tryb skanu oraz rozdzielczość dla obecnego obszaru skanu. 5. Naciśnij przycisk Scan. Skaner zacznie skanować zadania jedno po drugim. Pole wycinka zawiera miniaturkę obrazka, DPI, tryb skanu oraz wymiar obrazka dla każdego skanu wycinka. Numer wycinka ( na przykład 1/3 numer jeden z trzech) jest zawsze wyświetlony na górze pola partii wraz z statusem skanu wycinka. Strona 14 z 14
