Wózek wysokiego unoszenia z obrotnicą do beczek DS 500/1490 E nośność 500 kg, wysokość unoszenia 1490 mm

Transkrypt

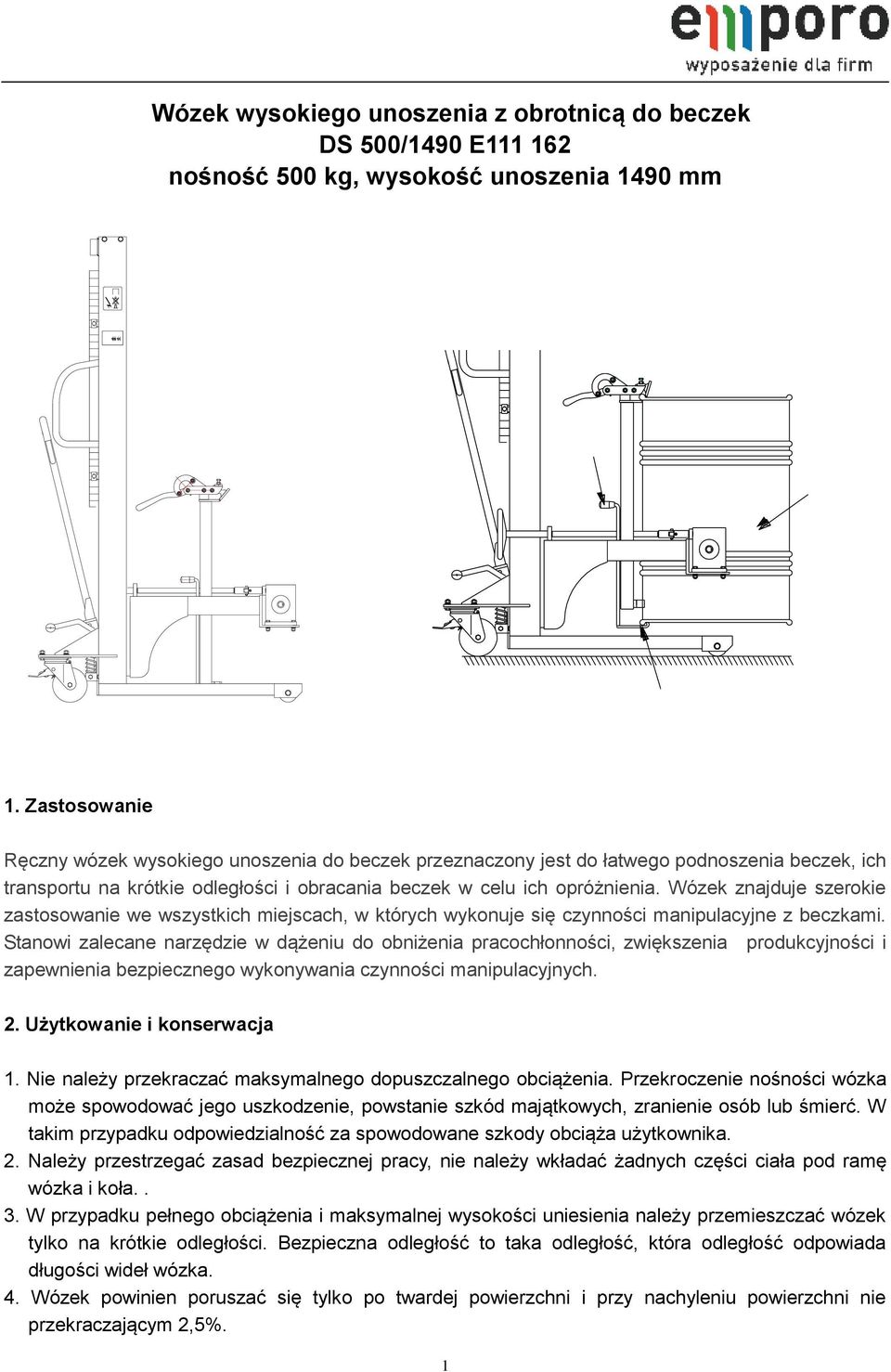

1 Wózek wysokiego unoszenia z obrotnicą do beczek DS 500/1490 E nośność 500 kg, wysokość unoszenia 1490 mm 1. Zastosowanie Ręczny wózek wysokiego unoszenia do beczek przeznaczony jest do łatwego podnoszenia beczek, ich transportu na krótkie odległości i obracania beczek w celu ich opróżnienia. Wózek znajduje szerokie zastosowanie we wszystkich miejscach, w których wykonuje się czynności manipulacyjne z beczkami. Stanowi zalecane narzędzie w dążeniu do obniżenia pracochłonności, zwiększenia produkcyjności i zapewnienia bezpiecznego wykonywania czynności manipulacyjnych. 2. Użytkowanie i konserwacja 1. Nie należy przekraczać maksymalnego dopuszczalnego obciążenia. Przekroczenie nośności wózka może spowodować jego uszkodzenie, powstanie szkód majątkowych, zranienie osób lub śmierć. W takim przypadku odpowiedzialność za spowodowane szkody obciąża użytkownika. 2. Należy przestrzegać zasad bezpiecznej pracy, nie należy wkładać żadnych części ciała pod ramę wózka i koła.. 3. W przypadku pełnego obciążenia i maksymalnej wysokości uniesienia należy przemieszczać wózek tylko na krótkie odległości. Bezpieczna odległość to taka odległość, która odległość odpowiada długości wideł wózka. 4. Wózek powinien poruszać się tylko po twardej powierzchni i przy nachyleniu powierzchni nie przekraczającym 2,5%. 1

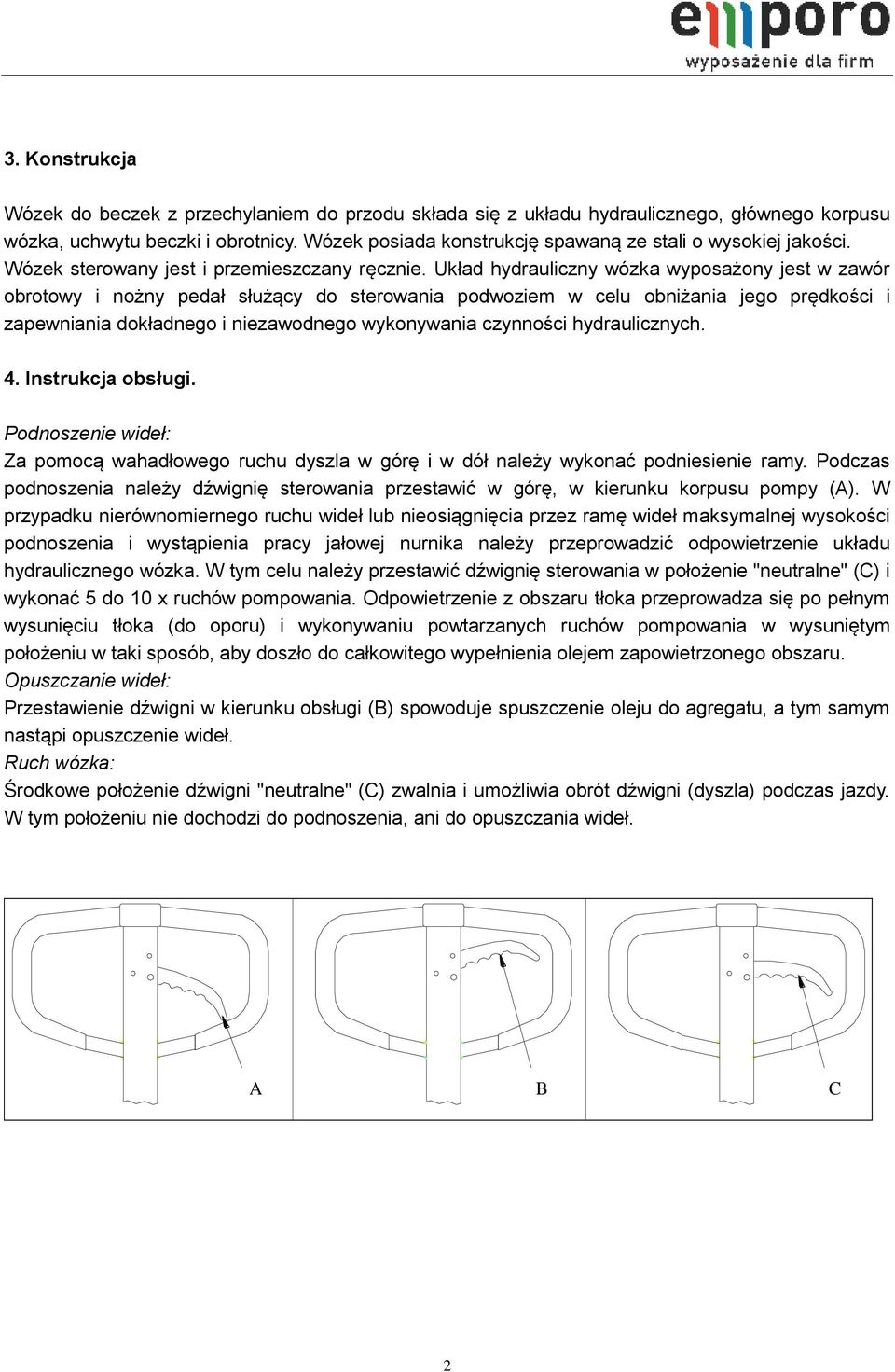

2 3. Konstrukcja Wózek do beczek z przechylaniem do przodu składa się z układu hydraulicznego, głównego korpusu wózka, uchwytu beczki i obrotnicy. Wózek posiada konstrukcję spawaną ze stali o wysokiej jakości. Wózek sterowany jest i przemieszczany ręcznie. Układ hydrauliczny wózka wyposażony jest w zawór obrotowy i nożny pedał służący do sterowania podwoziem w celu obniżania jego prędkości i zapewniania dokładnego i niezawodnego wykonywania czynności hydraulicznych. 4. Instrukcja obsługi. Podnoszenie wideł: Za pomocą wahadłowego ruchu dyszla w górę i w dół należy wykonać podniesienie ramy. Podczas podnoszenia należy dźwignię sterowania przestawić w górę, w kierunku korpusu pompy (A). W przypadku nierównomiernego ruchu wideł lub nieosiągnięcia przez ramę wideł maksymalnej wysokości podnoszenia i wystąpienia pracy jałowej nurnika należy przeprowadzić odpowietrzenie układu hydraulicznego wózka. W tym celu należy przestawić dźwignię sterowania w położenie "neutralne" (C) i wykonać 5 do 10 x ruchów pompowania. Odpowietrzenie z obszaru tłoka przeprowadza się po pełnym wysunięciu tłoka (do oporu) i wykonywaniu powtarzanych ruchów pompowania w wysuniętym położeniu w taki sposób, aby doszło do całkowitego wypełnienia olejem zapowietrzonego obszaru. Opuszczanie wideł: Przestawienie dźwigni w kierunku obsługi (B) spowoduje spuszczenie oleju do agregatu, a tym samym nastąpi opuszczenie wideł. Ruch wózka: Środkowe położenie dźwigni "neutralne" (C) zwalnia i umożliwia obrót dźwigni (dyszla) podczas jazdy. W tym położeniu nie dochodzi do podnoszenia, ani do opuszczania wideł. A B C 2

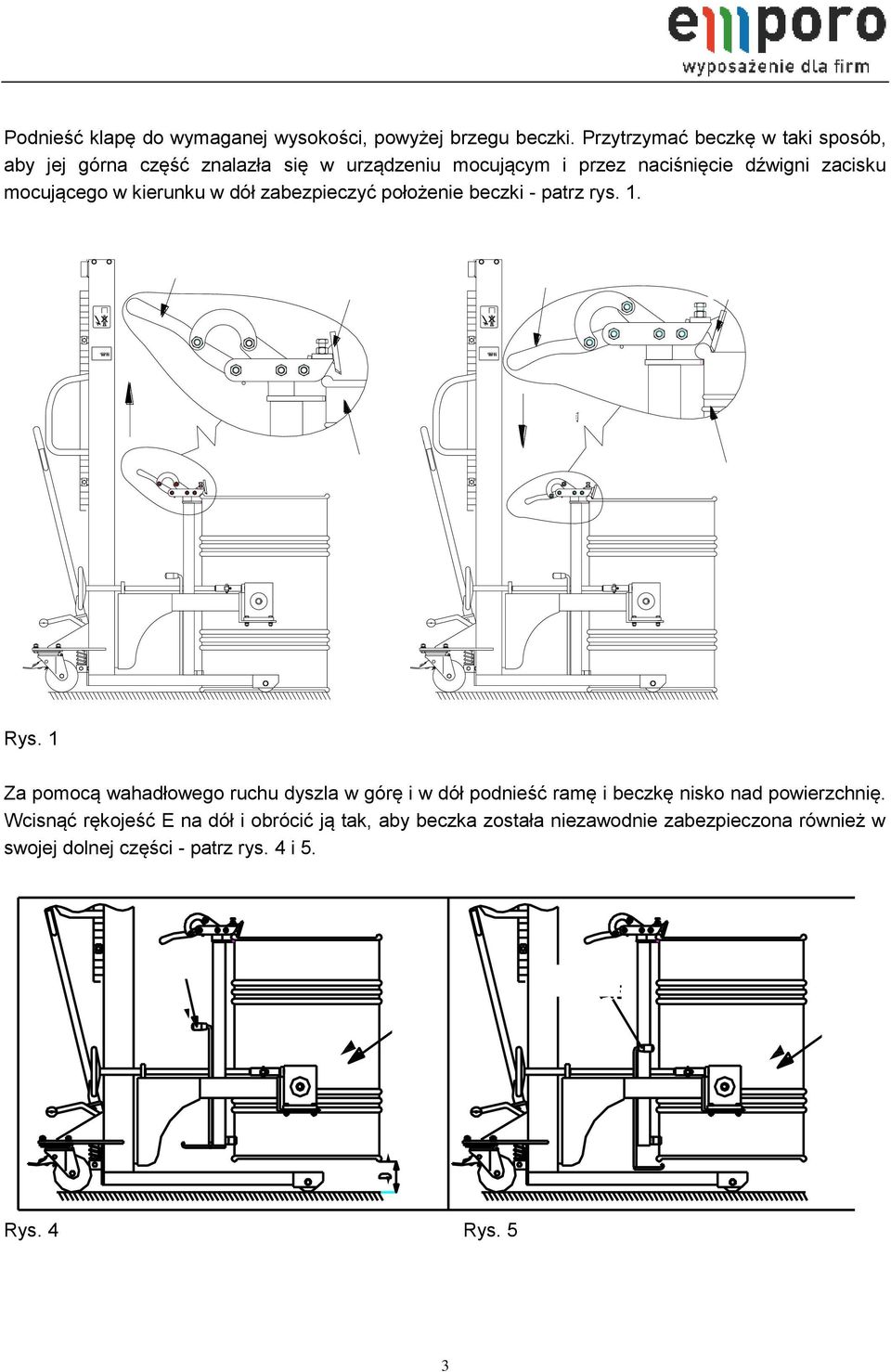

3 Podnieść klapę do wymaganej wysokości, powyżej brzegu beczki. Przytrzymać beczkę w taki sposób, aby jej górna część znalazła się w urządzeniu mocującym i przez naciśnięcie dźwigni zacisku mocującego w kierunku w dół zabezpieczyć położenie beczki - patrz rys. 1. Rys. 1 Za pomocą wahadłowego ruchu dyszla w górę i w dół podnieść ramę i beczkę nisko nad powierzchnię. Wcisnąć rękojeść E na dół i obrócić ją tak, aby beczka została niezawodnie zabezpieczona również w swojej dolnej części - patrz rys. 4 i 5. Rys. 4 Rys. 5 3

4 Następnie, po zabezpieczeniu beczki również od spodu, uwolnić rękojeść. Delikatnie potrząsnąć w celu upewnienia się, że beczka została mocno uchwycona w ramie. Po zakończeniu wszystkich wyżej podanych kroków można rozpocząć podnoszenie, transport lub obracanie beczki. Obracanie beczki przeprowadza się po podniesieniu beczki do odpowiedniej wysokości ponad powierzchnię podłoża i płynny obrót kołem sterowniczym w prawo. W ten sposób beczka przygotowana jest do opróżnienia. Po obróceniu koła sterowniczego w odwrotnym kierunku beczka powróci do pionowego położenia. Uwaga: Podczas obracania beczki należy zwrócić uwagę na to, aby środek ciężkości beczki znajdował się w środku obrotu wałka lub w jego pobliżu. Podstawowe pionowe położenie obracanie Obracanie beczki Opróżnianie beczki 4

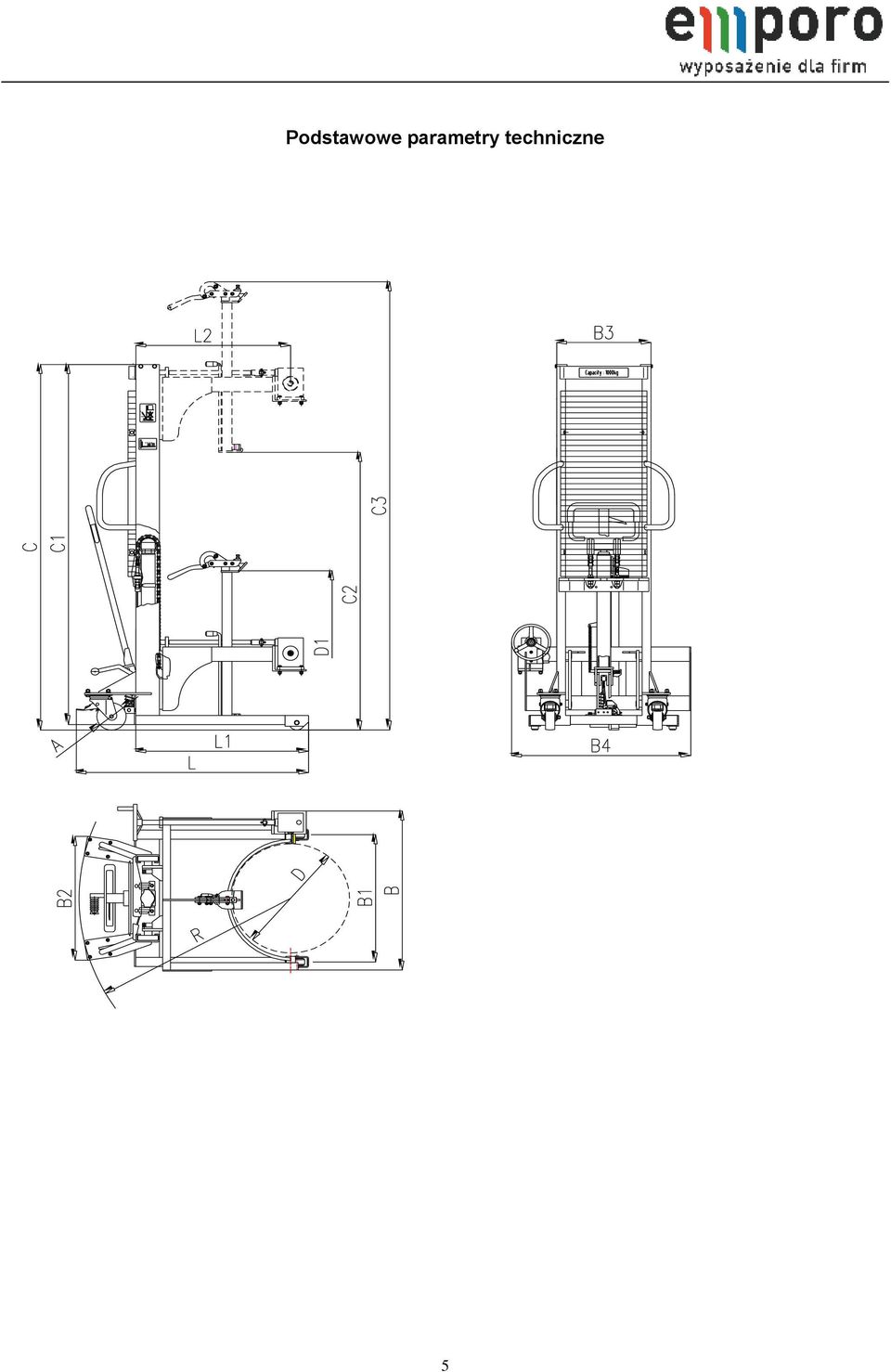

5 Podstawowe parametry techniczne 5

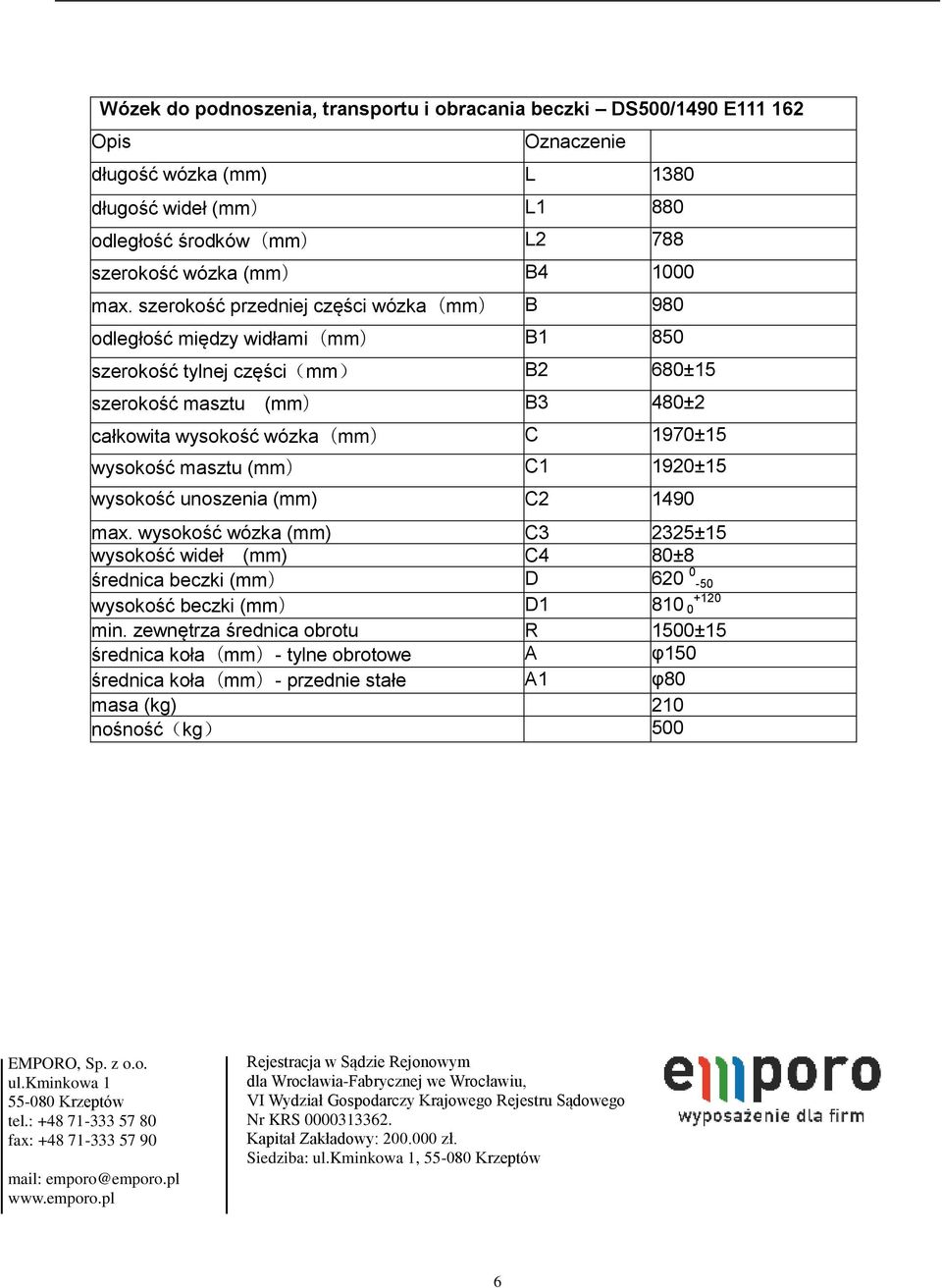

6 Wózek do podnoszenia, transportu i obracania beczki DS500/1490 E Opis Oznaczenie długość wózka (mm) L 1380 długość wideł (mm) L1 880 odległość środków(mm) L2 788 szerokość wózka (mm) B max. szerokość przedniej części wózka(mm) B 980 odległość między widłami(mm) B1 850 szerokość tylnej części(mm) B2 680±15 szerokość masztu (mm) B3 480±2 całkowita wysokość wózka(mm) C 1970±15 wysokość masztu (mm) C1 1920±15 wysokość unoszenia (mm) C max. wysokość wózka (mm) C3 2325±15 wysokość wideł (mm) C4 80±8 średnica beczki (mm) D wysokość beczki (mm) D min. zewnętrza średnica obrotu R 1500±15 średnica koła(mm)- tylne obrotowe A φ150 średnica koła(mm)- przednie stałe A1 φ80 masa (kg) 210 nośność(kg) 500 EMPORO, Sp. z o.o. ul.kminkowa Krzeptów tel.: fax: mail: emporo@emporo.pl Rejestracja w Sądzie Rejonowym dla Wrocławia-Fabrycznej we Wrocławiu, VI Wydział Gospodarczy Krajowego Rejestru Sądowego Nr KRS Kapitał Zakładowy: zł. Siedziba: ul.kminkowa 1, Krzeptów 6
