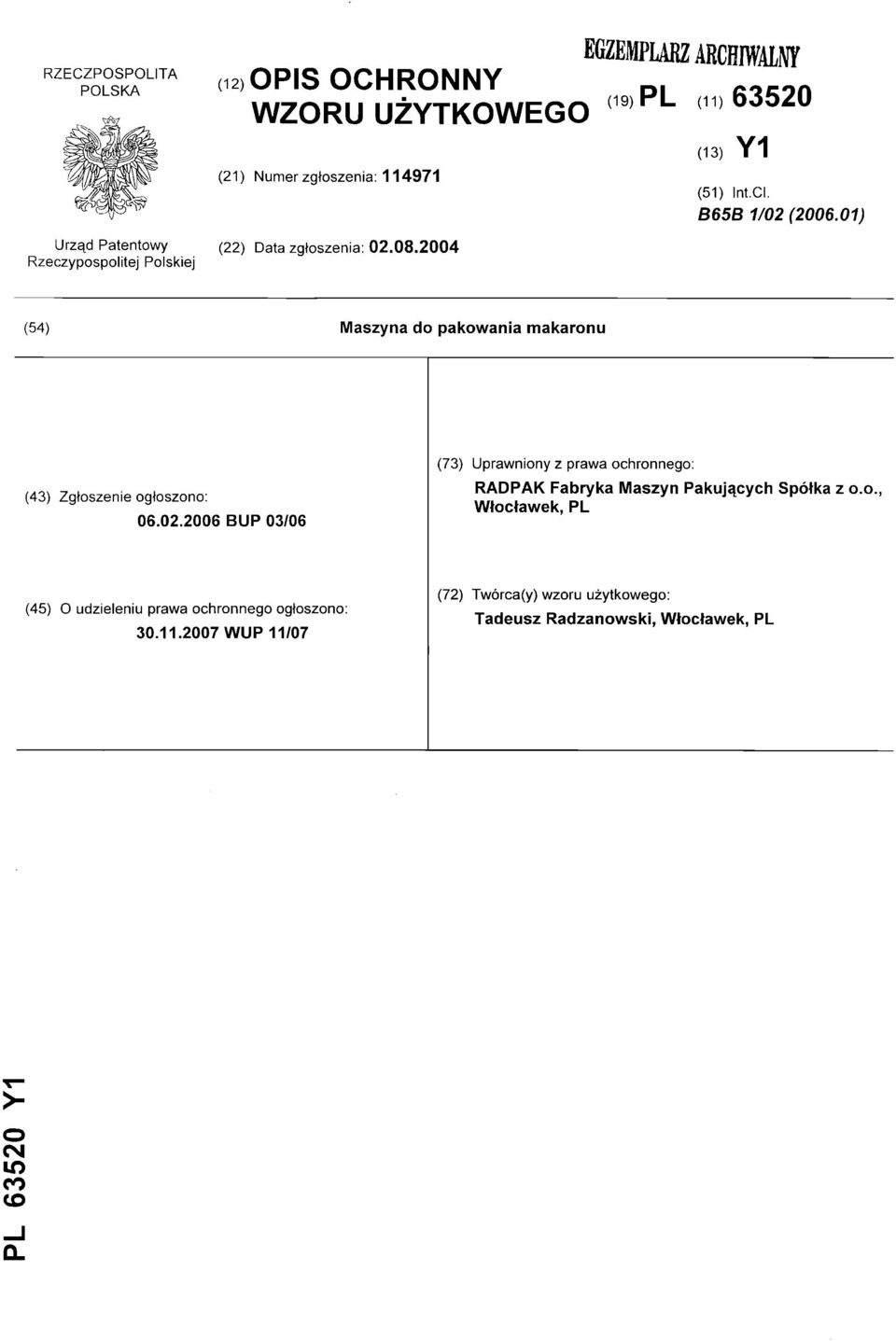

1 RZECZPOSPOLITA POLSKA (12) OPIS OCHRONNY EGZEMPLARZ ARCHIWALNY WZORU UŻYTKOWEGO (19)PL (21) Numer zgłoszenia: Urząd Patentowy (22) Data zgłoszenia: Rzeczypospolitej Polskiej (13) Y1 (51) Int.CI. B65B 1/02 ( ) (54) Maszyna do pakowania makaronu (43) Zgłoszenie ogłoszono: BUP 03/06 (73) Uprawniony z prawa ochronnego: RADPAK Fabryka Maszyn Pakujących Spółka z o.o., Włocławek, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 11/07 (72) Twórca(y) wzoru użytkowego: Tadeusz Radzanowski, Włocławek, PL CM co

2 Ru GteLD Maszyna do pakowania makaronu Przedmiotem wzoru użytkowego jest maszyna do pakowania makaronu zwłaszcza typu zapałka". Znane są maszyny pakujące których konstrukcja składa się z postumentu wyposażonego w podpory poziomujące, kabiny sterowniczej usytuowanej w korpusie w których urządzenie rozwijające folię usytuowane jest pionowo w stosunku do urządzenia zasypowego oraz posiada układ do zgrzewania opakowań. Z literatury technicznej znany jest agregat maszyn pakujących ze zintegrowanymi zespołami szaf sterowniczych przez podwójną funkcję ściany tylnej szafy sterowniczej jednocześnie jako ściany tylnej agregatu maszynowego, którego wnętrze staje się dostępne poprzez przestawienie całej szafy sterowniczej. Istota maszyny według wzoru charakteryzuje się tym, że pod kątem ostrym w stosunku do powierzchni poziomej ramy nośnej, usytuowana jest płyta frontowa na której usytuowany jest zespół ubijania makaronu, tubus formujący oraz zespół szczęki pionowej oraz poziomej, poniżej których umiejscowiony jest potrząsacz torebki oraz blacha spływu torebki, zaś zespół ubijania makaronu w tubusie formującym składa się z siłownika przesuwającego, który osadzony jest na konstrukcji wsporczej przez pręty prowadzące oraz siłownika ubijającego osadzonego na konstrukcji wsporczej natomiast zespół szczęki pionowej osadzony jest na płycie frontowej za pomocą prętów mocujących na których znajdują się wsporniki z siłownikami zaopatrzonymi w szczęki o podwójnym uderzeniu,

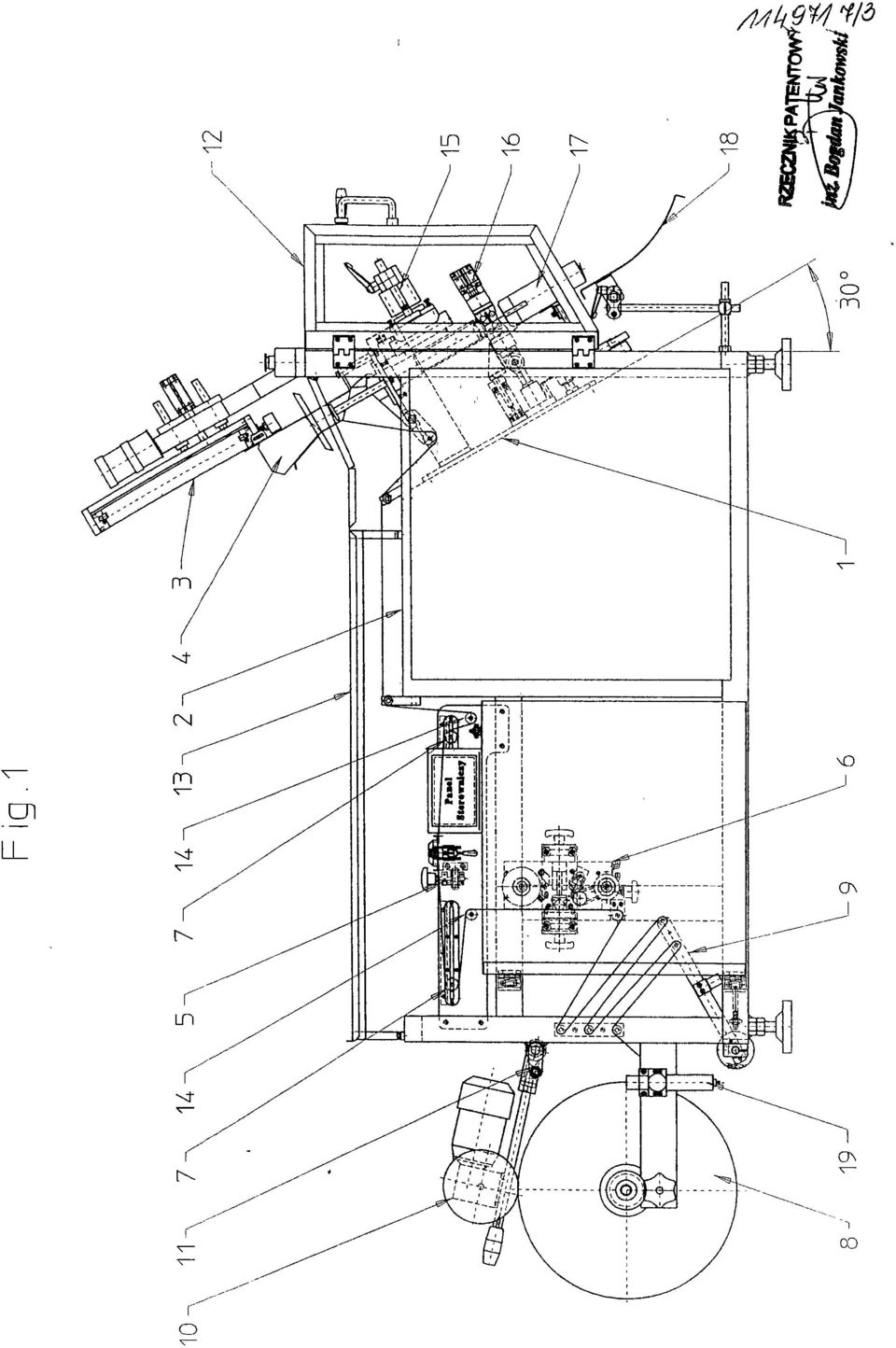

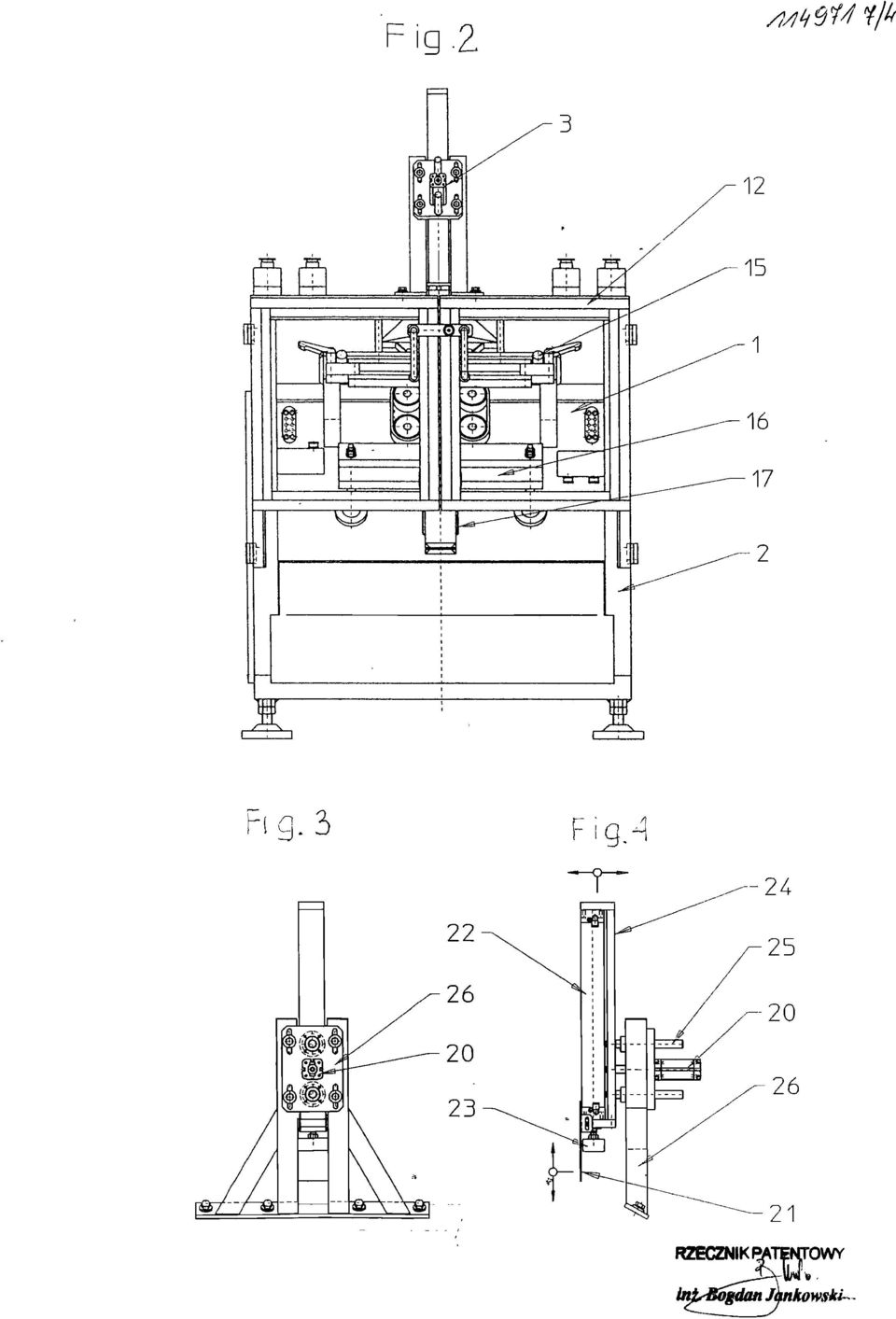

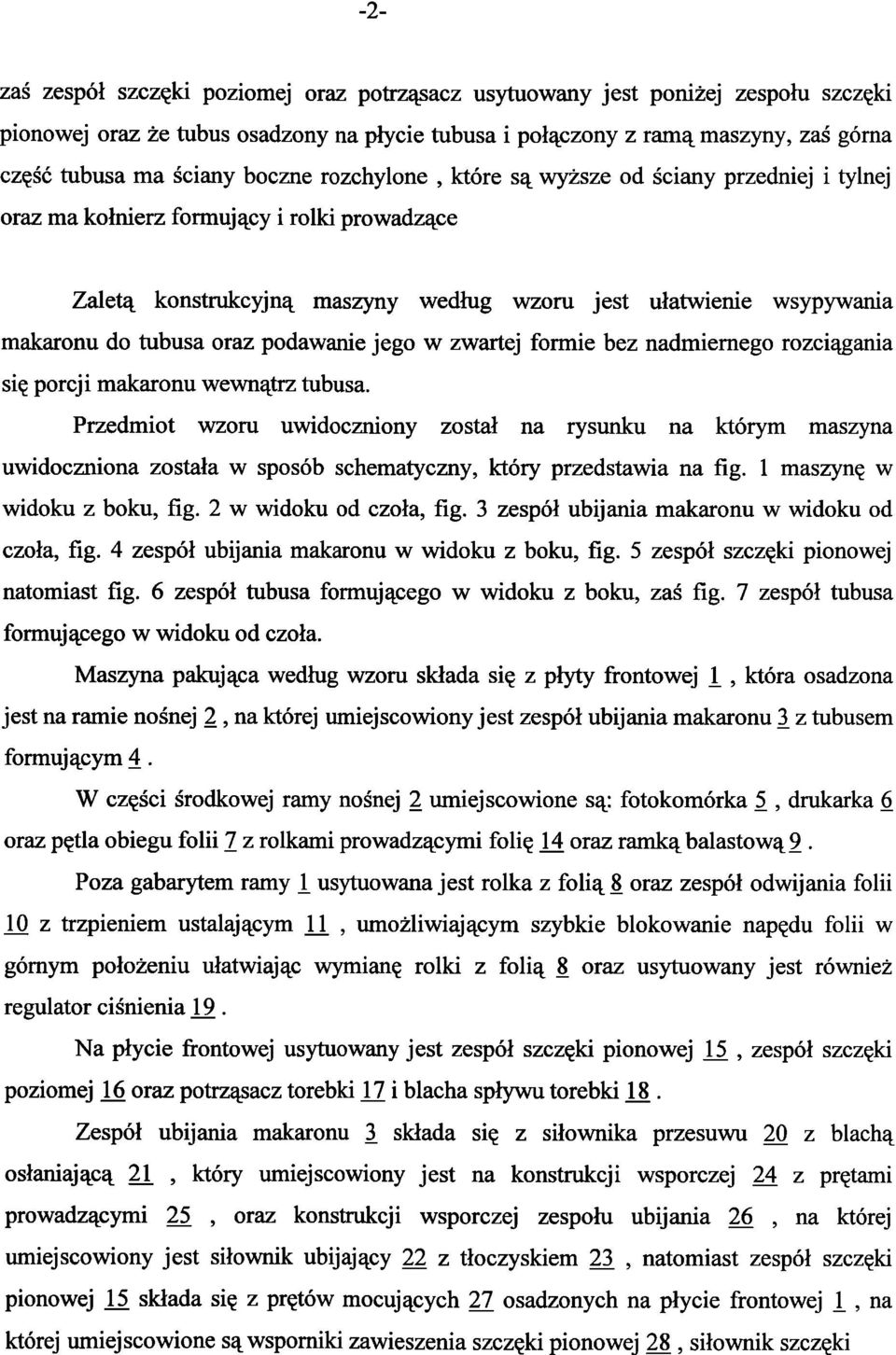

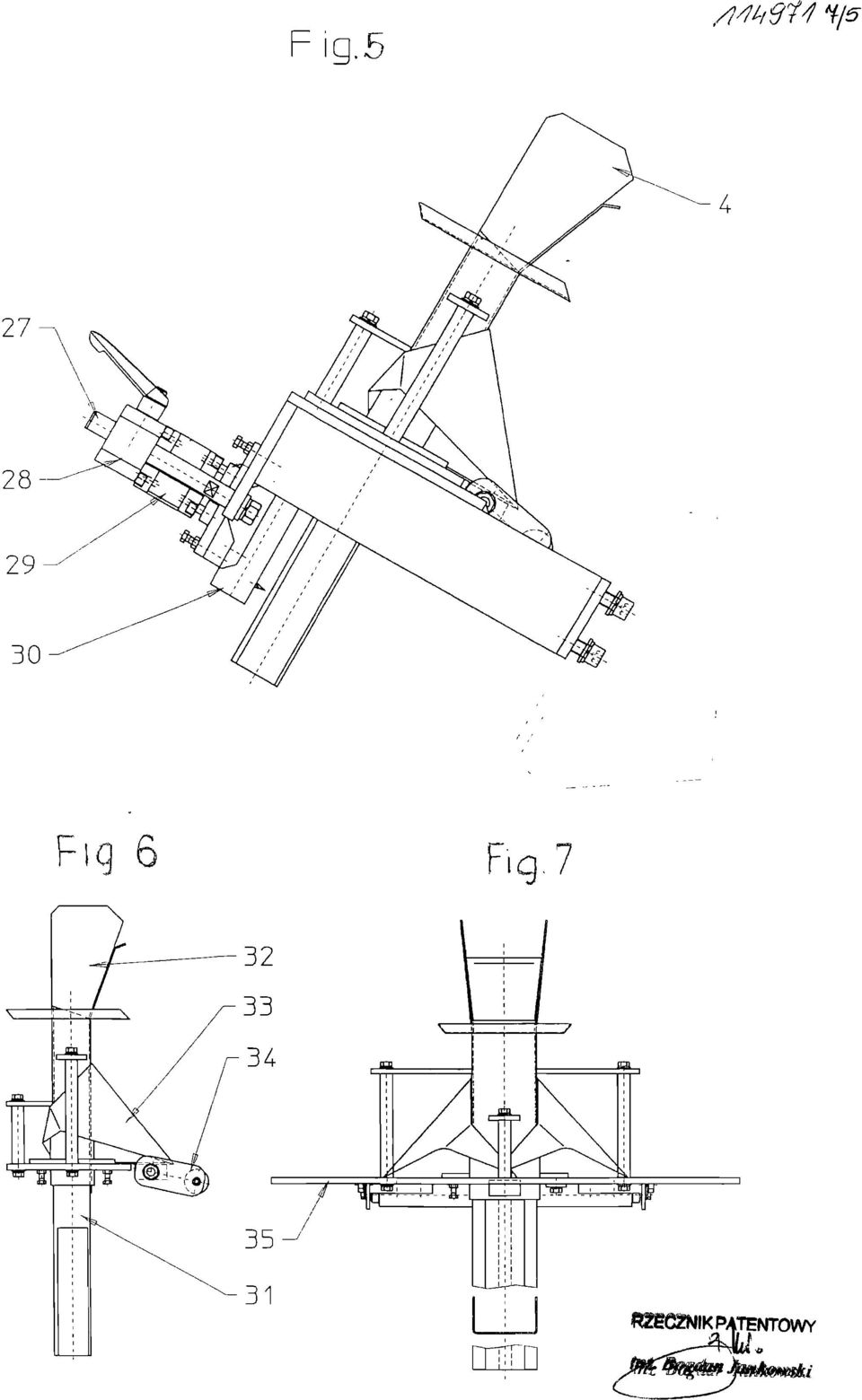

3 -2- zaś zespół szczęki poziomej oraz potrząsacz usytuowany jest poniżej zespołu szczęki pionowej oraz że tubus osadzony na płycie tubusa i połączony z ramą maszyny, zaś górna część tubusa ma ściany boczne rozchylone, które są wyższe od ściany przedniej i tylnej oraz ma kołnierz formujący i rolki prowadzące Zaletą konstrukcyjną maszyny według wzoru jest ułatwienie wsypywania makaronu do tubusa oraz podawanie jego w zwartej formie bez nadmiernego rozciągania się porcji makaronu wewnątrz tubusa. Przedmiot wzoru uwidoczniony został na rysunku na którym maszyna uwidoczniona została w sposób schematyczny, który przedstawia na fig. 1 maszynę w widoku z boku, fig. 2 w widoku od czoła, fig. 3 zespół ubijania makaronu w widoku od czoła, fig. 4 zespół ubijania makaronu w widoku z boku, fig. 5 zespół szczęki pionowej natomiast fig. 6 zespół tubusa formującego w widoku z boku, zaś fig. 7 zespół tubusa formującego w widoku od czoła. Maszyna pakująca według wzoru składa się z płyty frontowej 1, która osadzona jest na ramie nośnej 2, na której umiejscowiony jest zespół ubijania makaronu 3 z tubusem formującym 4. W części środkowej ramy nośnej 2 umiejscowione są: fotokomórka 5, drukarka 6 oraz pętla obiegu folii 7 z rolkami prowadzącymi folię 14 oraz ramką balastową 9. Poza gabarytem ramy 1 usytuowana jest rolka z folią 8 oraz zespół odwijania folii 10 z trzpieniem ustalającym H, umożliwiającym szybkie blokowanie napędu folii w górnym położeniu ułatwiając wymianę rolki z folią 8 oraz usytuowany jest również regulator ciśnienia 19. Na płycie frontowej usytuowany jest zespół szczęki pionowej L5, zespół szczęki poziomej 16 oraz potrząsacz torebki \J_ i blacha spływu torebki Jj?. Zespół ubijania makaronu 3 składa się z siłownika przesuwu 20 z blachą osłaniającą 21, który umiejscowiony jest na konstrukcji wsporczej 24 z prętami prowadzącymi 25, oraz konstrukcji wsporczej zespołu ubijania 26, na której umiejscowiony jest siłownik ubijający 22 z tłoczyskiem 23, natomiast zespół szczęki pionowej 15 składa się z prętów mocujących 27 osadzonych na płycie frontowej 1, na której umiejscowione są wsporniki zawieszenia szczęki pionowej 28, siłownik szczęki

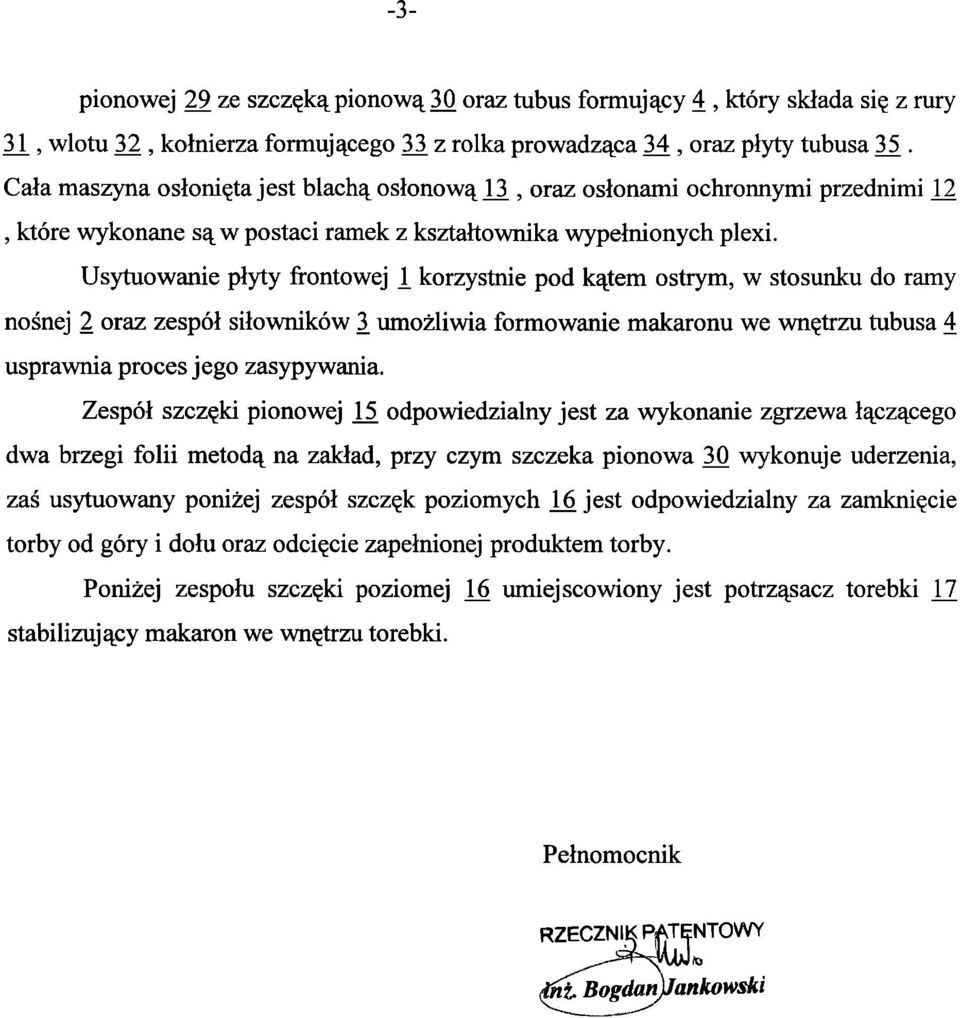

4 -3- pionowej 29 ze szczękąpionową 30 oraz tubus formujący 4, który składa się z rury 31, wlotu 32, kołnierza formującego 33. z rolka prowadząca 34, oraz płyty tubusa 35. Cała maszyna osłonięta jest blachą osłonowa 13, oraz osłonami ochronnymi przednimi 12, które wykonane są w postaci ramek z kształtownika wypełnionych plexi. Usytuowanie płyty frontowej 1 korzystnie pod kątem ostrym, w stosunku do ramy nośnej 2 oraz zespół siłowników 3 umożliwia formowanie makaronu we wnętrzu tubusa 4 usprawnia proces jego zasypywania. Zespół szczęki pionowej 15. odpowiedzialny jest za wykonanie zgrzewa łączącego dwa brzegi folii metodą na zakład, przy czym szczeka pionowa 30 wykonuje uderzenia, zaś usytuowany poniżej zespół szczęk poziomych 16 jest odpowiedzialny za zamknięcie torby od góry i dołu oraz odcięcie zapełnionej produktem torby. Poniżej zespołu szczęki poziomej 16 umiejscowiony jest potrząsacz torebki 17 stabilizujący makaron we wnętrzu torebki. Pełnomocnik RZECZNA PATENTOWY dntbogdanjjankowski

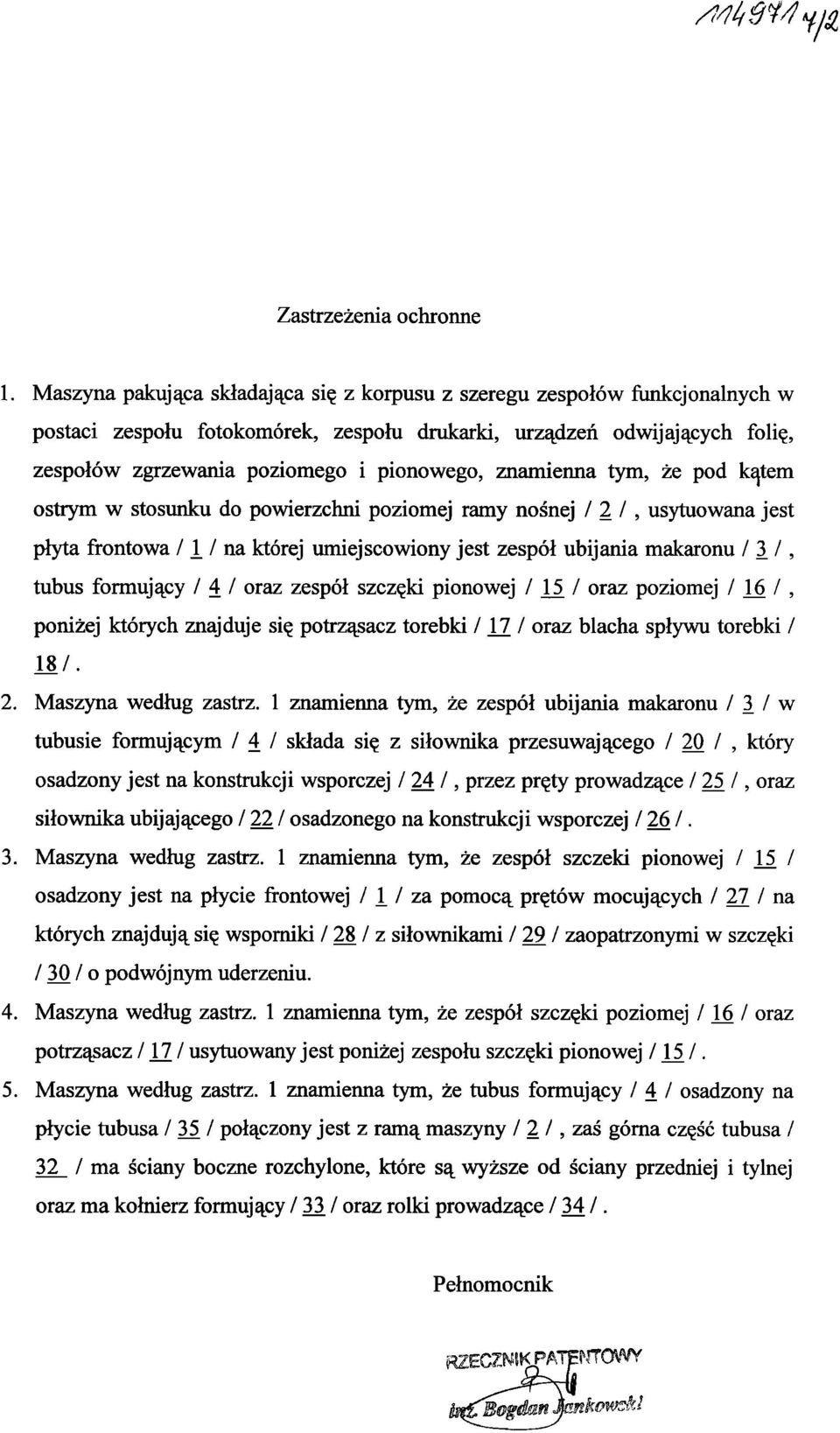

5 /llwłyh Zastrzeżenia ochronne 1. Maszyna pakująca składająca się z korpusu z szeregu zespołów funkcjonalnych w postaci zespołu fotokomórek, zespołu drukarki, urządzeń odwijających folię, zespołów zgrzewania poziomego i pionowego, znamienna tym, że pod kątem ostrym w stosunku do powierzchni poziomej ramy nośnej / 2 /, usytuowana jest płyta frontowa / i / na której umiejscowiony jest zespół ubijania makaronu / 3 /, tubus formujący / 4 / oraz zespół szczęki pionowej I \5_ I oraz poziomej / 16 /, poniżej których znajduje się potrząsacz torebki / J/7 / oraz blacha spływu torebki / 18/. 2. Maszyna według zastrz. 1 znamienna tym, że zespół ubijania makaronu / 3 / w tubusie formującym / 4 / składa się z siłownika przesuwającego / 20 /, który osadzony jest na konstrukcji wsporczej / 24 /, przez pręty prowadzące / 25 /, oraz siłownika ubijającego / 22 / osadzonego na konstrukcji wsporczej / 26 /. 3. Maszyna według zastrz. 1 znamienna tym, że zespół szczeki pionowej / 15 / osadzony jest na płycie frontowej / 1 / za pomocą prętów mocujących / 27 / na których znajdują się wsporniki / 28 / z siłownikami / 29 / zaopatrzonymi w szczęki / 30 / o podwójnym uderzeniu. 4. Maszyna według zastrz. 1 znamienna tym, że zespół szczęki poziomej /16 / oraz potrząsacz I \J_I usytuowany jest poniżej zespołu szczęki pionowej / 15/. 5. Maszyna według zastrz. 1 znamienna tym, że tubus formujący / 4 / osadzony na płycie tubusa / 35 / połączony jest z ramą maszyny / 2 /, zaś górna część tubusa / 32 / ma ściany boczne rozchylone, które są wyższe od ściany przedniej i tylnej oraz ma kołnierz formujący / 31 / oraz rolki prowadzące / 34 /. Pełnomocnik RZECZNIKPATEffTOWY

6 LL /frfkgh W

7 Fig.2 /i/itiwtfi ^ n u- ^ Iu» i i w > : i Rq. 3 a F ig.4 21 RZECZNIK I^TfNTOWY IntJSegdan Janko) komkl

8 Fig.5 /Mit&M V/s Fig 6 Fig. 7 *2e62NIKPATENTOWY
