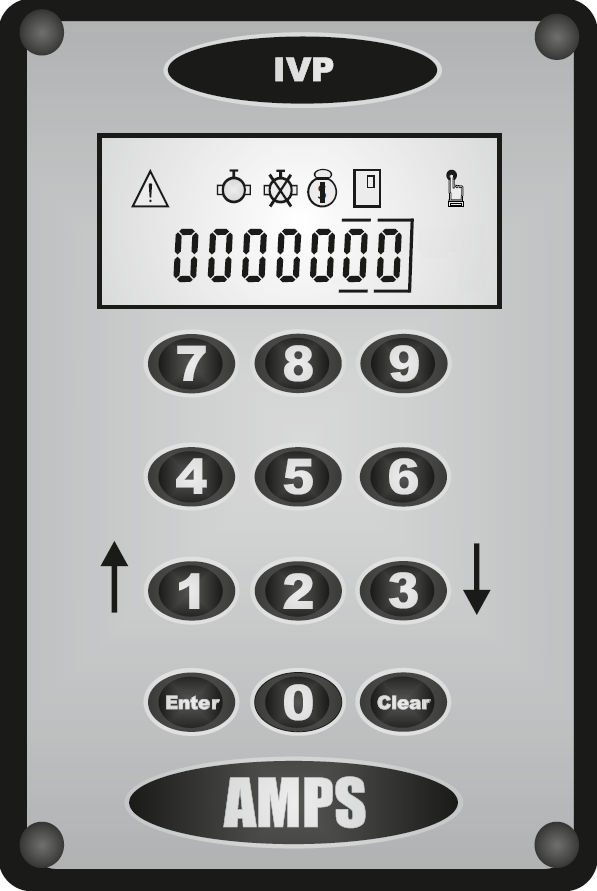

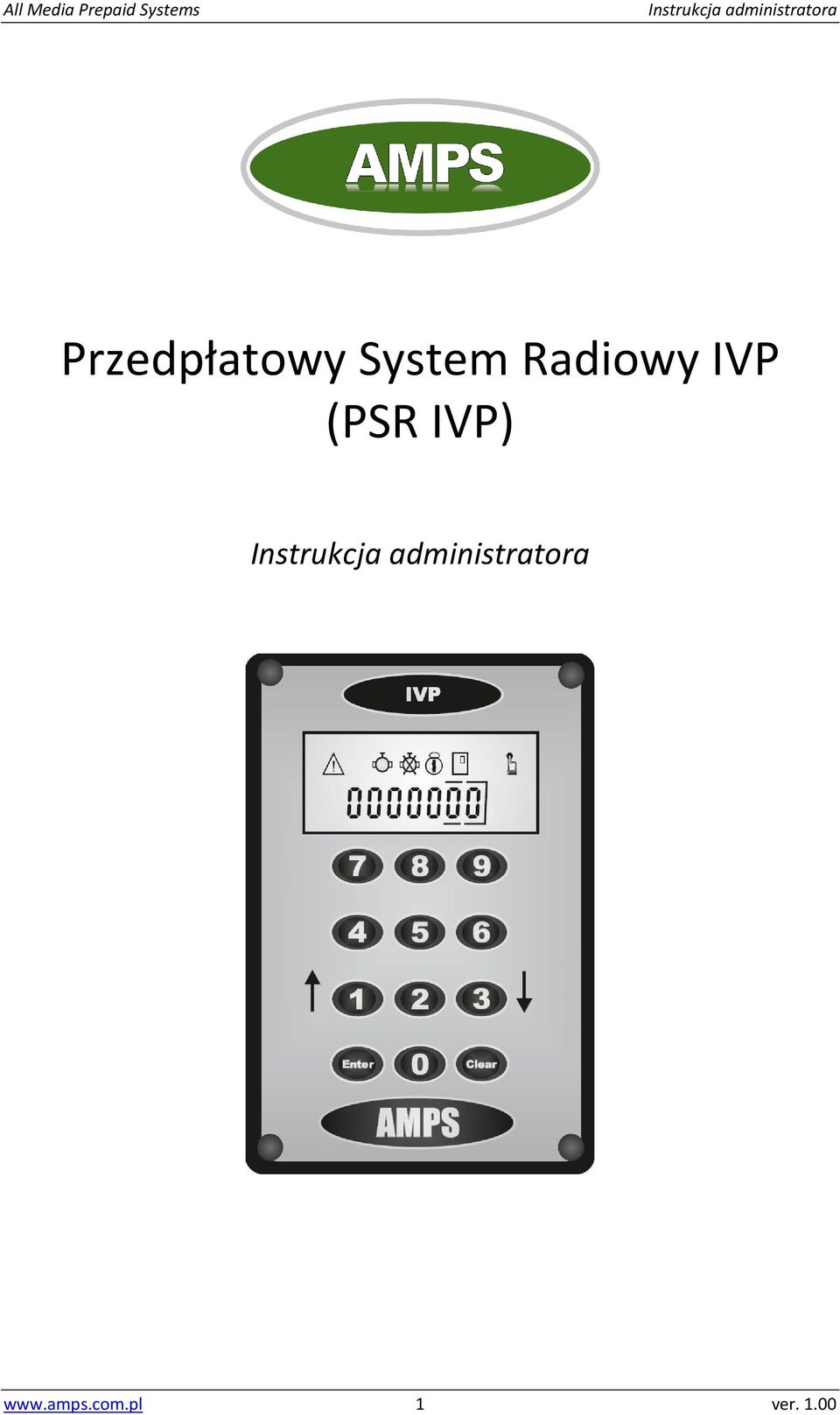

1 Przedpłatowy System Radiowy IVP (PSR IVP) 1 ver. 1.00

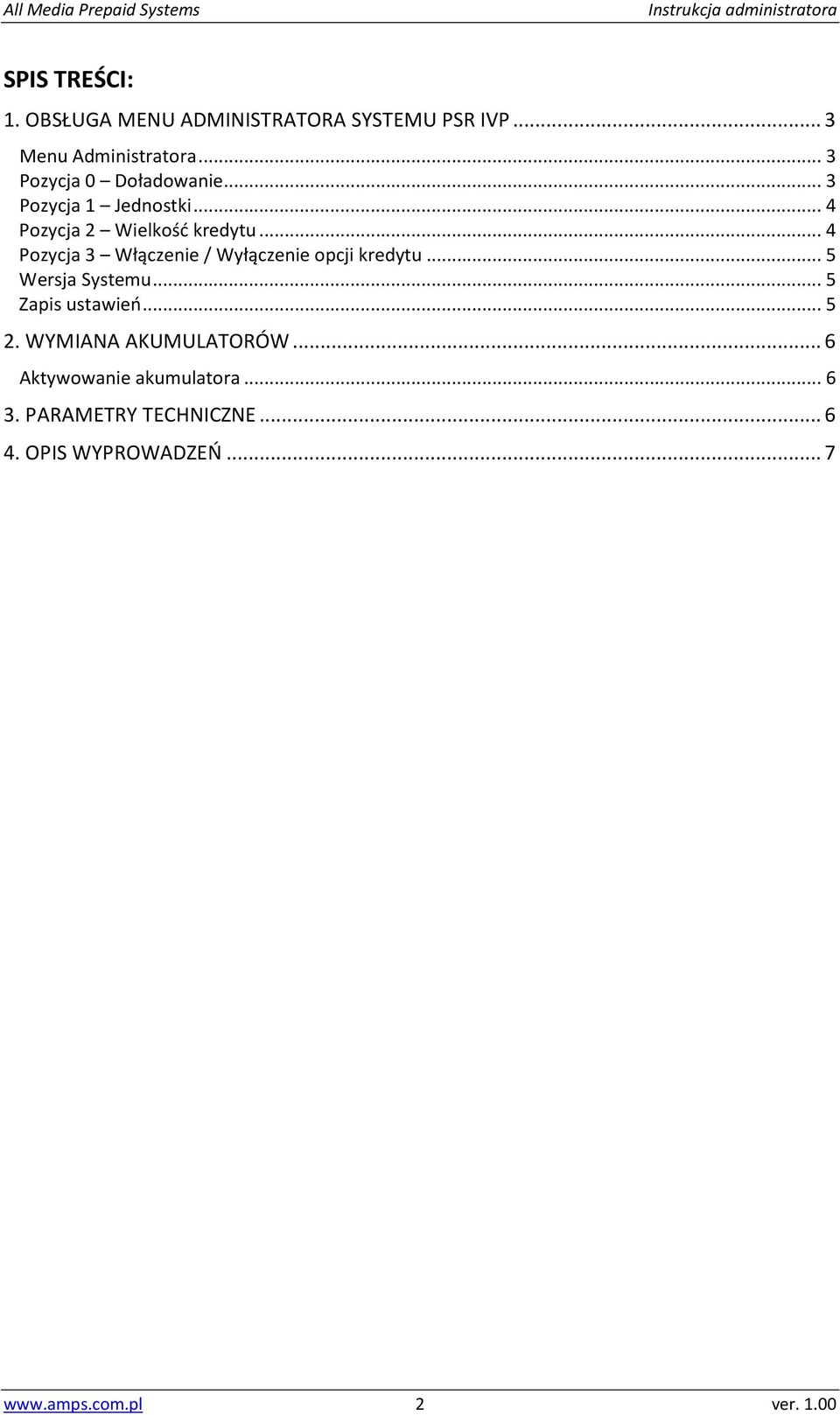

2 SPIS TREŚCI: 1. OBSŁUGA MENU ADMINISTRATORA SYSTEMU PSR IVP... 3 Menu Administratora... 3 Pozycja 0 Doładowanie... 3 Pozycja 1 Jednostki... 4 Pozycja 2 Wielkość kredytu... 4 Pozycja 3 Włączenie / Wyłączenie opcji kredytu... 5 Wersja Systemu... 5 Zapis ustawień WYMIANA AKUMULATORÓW... 6 Aktywowanie akumulatora PARAMETRY TECHNICZNE OPIS WYPROWADZEŃ ver. 1.00

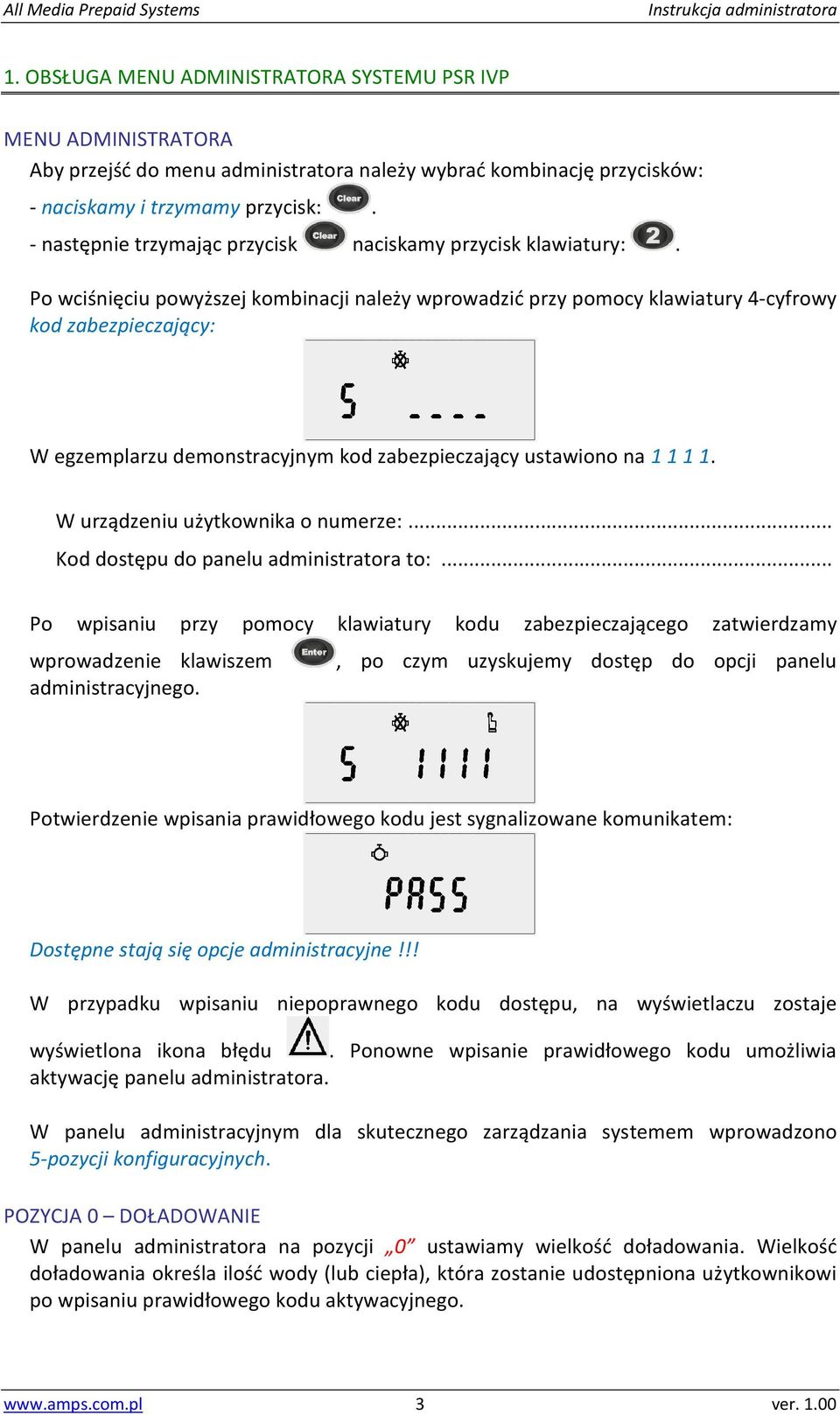

3 1. OBSŁUGA MENU ADMINISTRATORA SYSTEMU PSR IVP MENU ADMINISTRATORA Aby przejść do menu administratora należy wybrać kombinację przycisków: - naciskamy i trzymamy przycisk:. - następnie trzymając przycisk naciskamy przycisk klawiatury:. Po wciśnięciu powyższej kombinacji należy wprowadzić przy pomocy klawiatury 4-cyfrowy kod zabezpieczający: W egzemplarzu demonstracyjnym kod zabezpieczający ustawiono na W urządzeniu użytkownika o numerze:... Kod dostępu do panelu administratora to:... Po wpisaniu przy pomocy klawiatury kodu zabezpieczającego zatwierdzamy wprowadzenie klawiszem, po czym uzyskujemy dostęp do opcji panelu administracyjnego. Potwierdzenie wpisania prawidłowego kodu jest sygnalizowane komunikatem: Dostępne stają się opcje administracyjne!!! W przypadku wpisaniu niepoprawnego kodu dostępu, na wyświetlaczu zostaje wyświetlona ikona błędu. Ponowne wpisanie prawidłowego kodu umożliwia aktywację panelu administratora. W panelu administracyjnym dla skutecznego zarządzania systemem wprowadzono 5-pozycji konfiguracyjnych. POZYCJA 0 DOŁADOWANIE W panelu administratora na pozycji 0 ustawiamy wielkość doładowania. Wielkość doładowania określa ilość wody (lub ciepła), która zostanie udostępniona użytkownikowi po wpisaniu prawidłowego kodu aktywacyjnego. 3 ver. 1.00

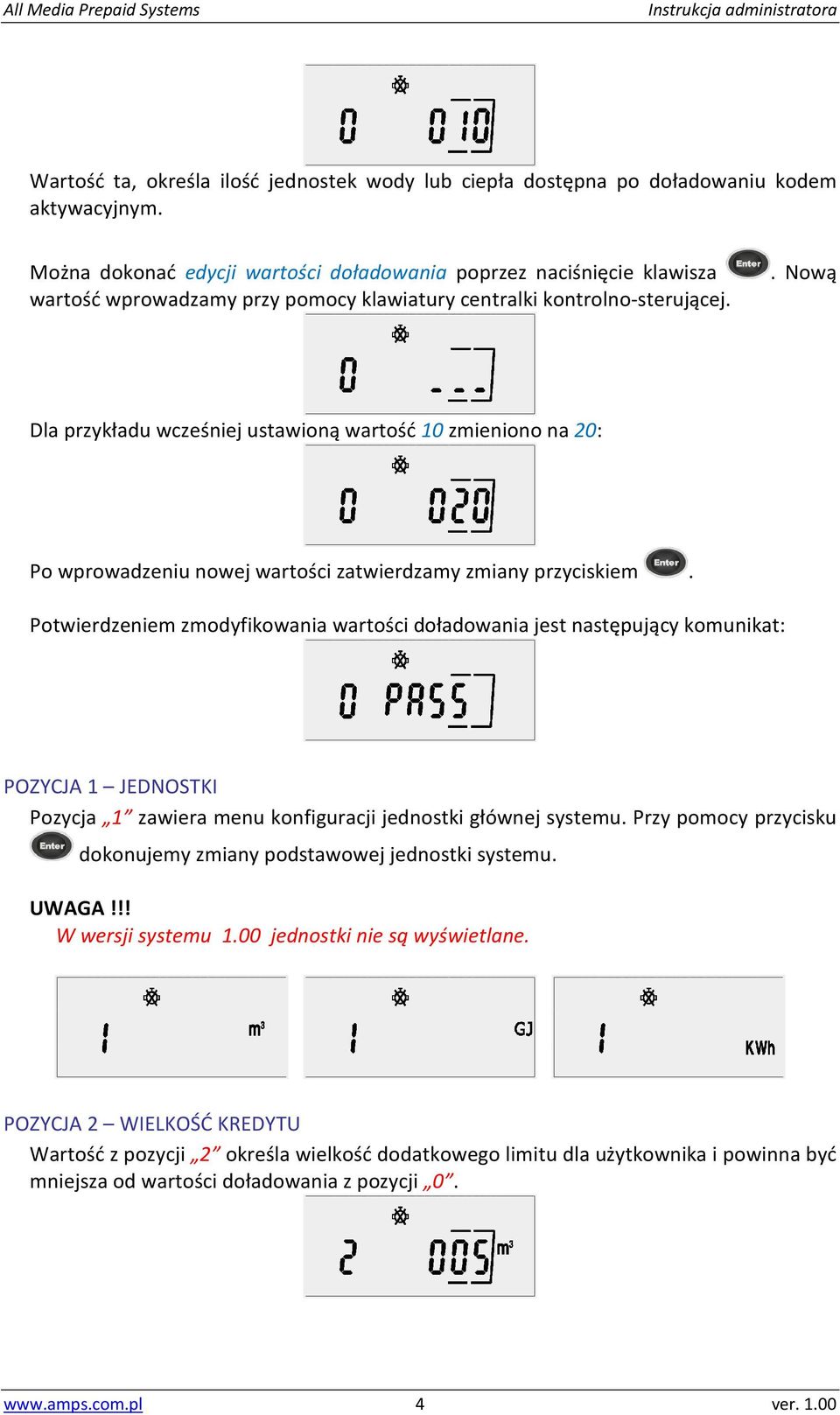

4 Wartość ta, określa ilość jednostek wody lub ciepła dostępna po doładowaniu kodem aktywacyjnym. Można dokonać edycji wartości doładowania poprzez naciśnięcie klawisza wartość wprowadzamy przy pomocy klawiatury centralki kontrolno-sterującej.. Nową Dla przykładu wcześniej ustawioną wartość 10 zmieniono na 20: Po wprowadzeniu nowej wartości zatwierdzamy zmiany przyciskiem. Potwierdzeniem zmodyfikowania wartości doładowania jest następujący komunikat: POZYCJA 1 JEDNOSTKI Pozycja 1 zawiera menu konfiguracji jednostki głównej systemu. Przy pomocy przycisku dokonujemy zmiany podstawowej jednostki systemu. UWAGA!!! W wersji systemu 1.00 jednostki nie są wyświetlane. POZYCJA 2 WIELKOŚĆ KREDYTU Wartość z pozycji 2 określa wielkość dodatkowego limitu dla użytkownika i powinna być mniejsza od wartości doładowania z pozycji ver. 1.00

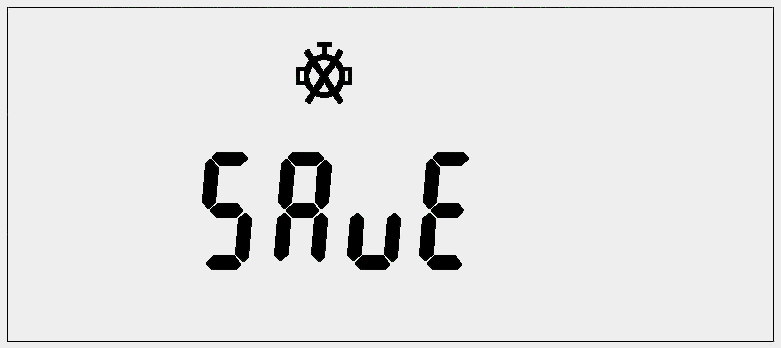

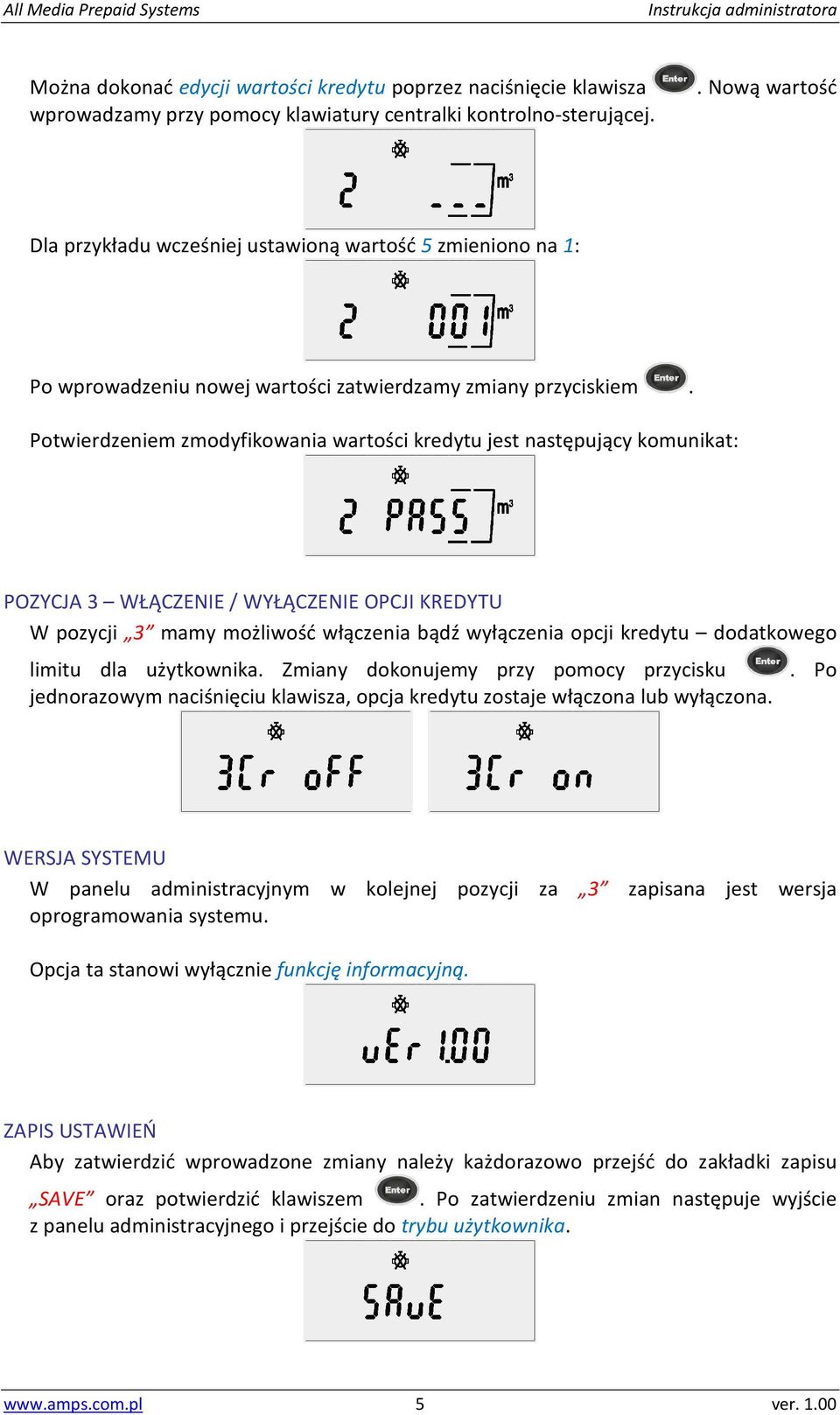

5 Można dokonać edycji wartości kredytu poprzez naciśnięcie klawisza wprowadzamy przy pomocy klawiatury centralki kontrolno-sterującej.. Nową wartość Dla przykładu wcześniej ustawioną wartość 5 zmieniono na 1: Po wprowadzeniu nowej wartości zatwierdzamy zmiany przyciskiem. Potwierdzeniem zmodyfikowania wartości kredytu jest następujący komunikat: POZYCJA 3 WŁĄCZENIE / WYŁĄCZENIE OPCJI KREDYTU W pozycji 3 mamy możliwość włączenia bądź wyłączenia opcji kredytu dodatkowego limitu dla użytkownika. Zmiany dokonujemy przy pomocy przycisku jednorazowym naciśnięciu klawisza, opcja kredytu zostaje włączona lub wyłączona.. Po WERSJA SYSTEMU W panelu administracyjnym w kolejnej pozycji za 3 zapisana jest wersja oprogramowania systemu. Opcja ta stanowi wyłącznie funkcję informacyjną. ZAPIS USTAWIEŃ Aby zatwierdzić wprowadzone zmiany należy każdorazowo przejść do zakładki zapisu SAVE oraz potwierdzić klawiszem. Po zatwierdzeniu zmian następuje wyjście z panelu administracyjnego i przejście do trybu użytkownika. 5 ver. 1.00

6 2. WYMIANA AKUMULATORÓW UWAGA!!! Do zasilania centralki i modułu sterującego zastosowano akumulatory litowe (chlorkowo-tionylowe) o napięciu 3.6V, pojemności 3000mAh. Specyfika działania baterii w celu uzyskania wartości znamionowych wymaga przeprowadzenia aktywacji. AKTYWOWANIE AKUMULATORA Procedura aktywowania (pasywacji) wzbudzania akumulatora litowego jest następująca: Połączyć bieguny baterii rezystorem 330Ω tak jak na rysunku 1. Bieguny baterii pozostawić połączone przez czas: 15s dla baterii przechowywanych przez 3 miesiące, 30s dla baterii przechowywanych przez 6 miesięcy, 60s dla baterii przechowywanych przez 12 miesięcy. 3. PARAMETRY TECHNICZNE Parametry techniczne zestawu PSR IVP: Przy czym: Rys. 1. Schemat aktywowania baterii Centralka Jednostki Min Średnio Max I CC ma V CC V t pracy Dni T C Sterownik Jednostki Min Średnio Max I CC ma ~200 V CC V t pracy Dni T C I CC prąd pobierany przez układ(y) V CC napięcie zasilania t pracy czas pracy układu, przy założeniu że zawór otwiera się i zamyka raz na tydzień T temperatura otoczenia podczas testów 6 ver. 1.00

7 Zużycie energii przez zawór w cyklu rocznym nie powinno przekroczyć 1500 Ws (co stanowi 25% całkowitej energii baterii) Pobór prądu w trybie uśpienia zarówno centralki kontrolno-sterującej jak i sterownika zaworu jest znikomy i wynosi kilka µa. Diagram zużycia energii przez zawór obciążony i nieobciążony, podczas otwarcia/zamknięcia: W celu zapewnienia prawidłowej komunikacji modułu radiowego centralki kontrolnosterującej i sterownika zaworu, zarówno centralka jak i moduł powinny znajdować się w odległości do max 15m (±10m w zależności od warunków otoczenia). 4. OPIS WYPROWADZEŃ Poniżej zamieszczono opis wyprowadzeń sterownika zaworu elektromagnetycznego. X1 złącze zasilania zaworu X2 złącze styków krańcowych położenia zaworu X3 nie używane (gniazdo impulsowe 1 nadajnika impulsów) X4 gniazdo impulsowe 2 nadajnika impulsów 7 ver. 1.00
