1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (22) Data zgłoszenia: (51) IntCl7: B65F 1/06 B65D 1/38 (5 4 ) Stelaż do kosza na śmieci (43) Zgłoszenie ogłoszono: BUP 24/97 (73) Uprawniony z patentu: Instytut Przemysłu Tworzyw i Farb, Gliwice, PL (45) O udzieleniu patentu ogłoszono: WUP 11/00 (72) Twórcy wynalazku: Artur Mazurkiewicz, Katowice, PL Grażyna Rymarz, Gliwice, PL Tomasz Nowara, Katowice, PL Anna Mucha, Gliwice, PL PL B1 (57) 1. Stelaż do kosza na śmieci, zaopatrzony w górnej części w podwójne obramowanie, którego dolna nieruchoma część połączona jest z podstawą przy pomocy wsporników, znamienny tym, że ruchoma górna część (4) podwójnego obramowania posiada od strony wewnętrznej stelaża łukowato wygięte łączniki (5), na końcu których znajdują się elementy prowadzące (6) o kształcie odpowiadającym zewnętrznemu obrysowi przekroju poprzecznego wspornika (3), obejmujące od zewnątrz wsporniki (3), przy czym stelaż posiada co najmniej dwa wsporniki (3). Fig. 1

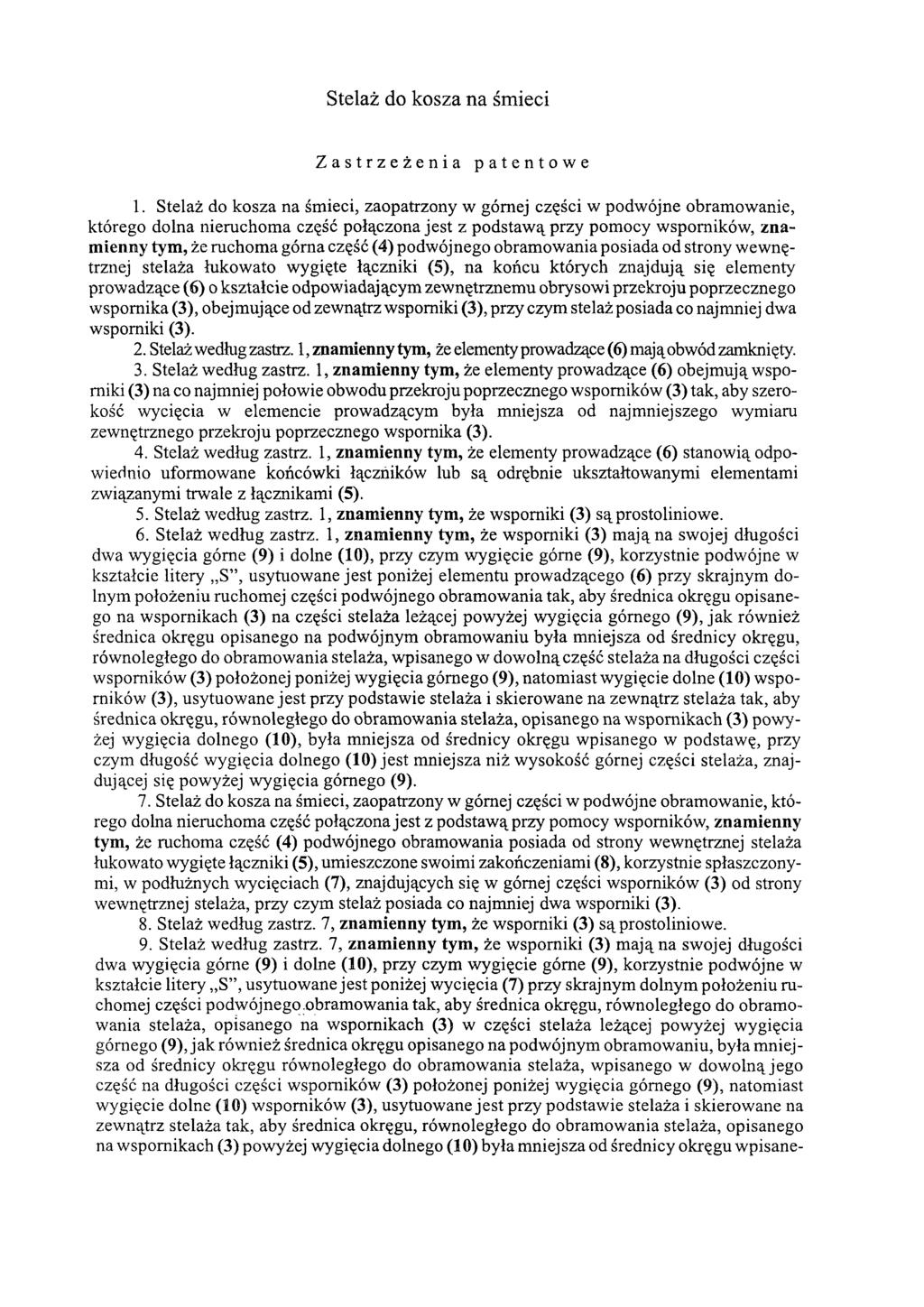

2 Stelaż do kosza na śmieci Zastrzeżenia patentowe 1. Stelaż do kosza na śmieci, zaopatrzony w górnej części w podwójne obramowanie, którego dolna nieruchoma część połączona jest z podstawą przy pomocy wsporników, znamienny tym, że ruchoma górna część (4) podwójnego obramowania posiada od strony wewnętrznej stelaża łukowato wygięte łączniki (5), na końcu których znajdują się elementy prowadzące (6) o kształcie odpowiadającym zewnętrznemu obrysowi przekroju poprzecznego wspornika (3), obejmujące od zewnątrz wsporniki (3), przy czym stelaż posiada co najmniej dwa wsporniki (3). 2. Stelaż według zastrz. 1, znamienny tym, że elementy prowadzące (6) mają obwód zamknięty. 3. Stelaż według zastrz. 1, znamienny tym, że elementy prowadzące (6) obejmują wsporniki (3) na co najmniej połowie obwodu przekroju poprzecznego wsporników (3) tak, aby szerokość wycięcia w elemencie prowadzącym była mniejsza od najmniejszego wymiaru zewnętrznego przekroju poprzecznego wspornika (3). 4. Stelaż według zastrz. 1, znamienny tym, że elementy prowadzące (6) stanowią odpowiednio uformowane końcówki łączników lub są odrębnie ukształtowanymi elementami związanymi trwale z łącznikami (5). 5. Stelaż według zastrz. 1, znamienny tym, że wsporniki (3) są prostoliniowe. 6. Stelaż według zastrz. 1, znamienny tym, że wsporniki (3) mają na swojej długości dwa wygięcia górne (9) i dolne (10), przy czym wygięcie górne (9), korzystnie podwójne w kształcie litery S, usytuowane jest poniżej elementu prowadzącego (6) przy skrajnym dolnym położeniu ruchomej części podwójnego obramowania tak, aby średnica okręgu opisanego na wspornikach (3) na części stelaża leżącej powyżej wygięcia górnego (9), jak również średnica okręgu opisanego na podwójnym obramowaniu była mniejsza od średnicy okręgu, równoległego do obramowania stelaża, wpisanego w dowolną część stelaża na długości części wsporników (3) położonej poniżej wygięcia górnego (9), natomiast wygięcie dolne (10) wsporników (3), usytuowane jest przy podstawie stelaża i skierowane na zewnątrz stelaża tak, aby średnica okręgu, równoległego do obramowania stelaża, opisanego na wspornikach (3) powyżej wygięcia dolnego (10), była mniejsza od średnicy okręgu wpisanego w podstawę, przy czym długość wygięcia dolnego (10) jest niniejsza niż wysokość górnej części stelaża, znajdującej się powyżej wygięcia górnego (9). 7. Stelaż do kosza na śmieci, zaopatrzony w górnej części w podwójne obramowanie, którego dolna nieruchoma część połączona jest z podstawą przy pomocy wsporników, znamienny tym, że ruchoma część (4) podwójnego obramowania posiada od strony wewnętrznej stelaża łukowato wygięte łączniki (5), umieszczone swoimi zakończeniami (8), korzystnie spłaszczonymi, w podłużnych wycięciach (7), znajdujących się w górnej części wsporników (3) od strony wewnętrznej stelaża, przy czym stelaż posiada co najmniej dwa wsporniki (3). 8. Stelaż według zastrz. 7, znamienny tym, że wsporniki (3) są prostoliniowe. 9. Stelaż według zastrz. 7, znamienny tym, że wsporniki (3) mają na swojej długości dwa wygięcia górne (9) i dolne (10), przy czym wygięcie górne (9), korzystnie podwójne w kształcie litery S, usytuowane jest poniżej wycięcia (7) przy skrajnym dolnym położeniu ruchomej części podwójnego obramowania tak, aby średnica okręgu, równoległego do obramowania stelaża, opisanego na wspornikach (3) w części stelaża leżącej powyżej wygięcia górnego (9), jak również średnica okręgu opisanego na podwójnym obramowaniu, była mniejsza od średnicy okręgu równoległego do obramowania stelaża, wpisanego w dowolną jego część na długości części wsporników (3) położonej poniżej wygięcia górnego (9), natomiast wygięcie dolne (10) wsporników (3), usytuowane jest przy podstawie stelaża i skierowane na zewnątrz stelaża tak, aby średnica okręgu, równoległego do obramowania stelaża, opisanego na wspornikach (3) powyżej wygięcia dolnego (10) była mniejsza od średnicy okręgu wpisane-

3 go w podstawę, przy czym długość wygięcia dolnego (10) jest mniejsza niż wysokość górnej części stelaża znajdującej się powyżej wygięcia górnego (9). * * * Przedmiotem wynalazku jest stelaż, który wraz z workiem foliowym jednorazowego użytku stanowi kosz na śmieci. Z polskiego opisu zgłoszeniowego wzoru użytkowego nr W znany jest stelaż przeznaczony do worków foliowych, który utrzymuje wkładany do niego worek foliowy poprzez przebicie ścianek worka kołkami zainstalowanymi w ramie nośnej. Rama nośna spoczywa na gardzieli stelaża. Po wywinięciu worka na zewnątrz gardzieli, kołki tej ramy przebijając worek wsuwają się w odpowiadające im otwory umieszczone w gardzieli. Z polskiego opisu zgłoszeniowego wzoru użytkowego nr W znany jest stelaż, w którym worek foliowy utrzymywany jest przez elastyczną sprężystą obejmę. Z polskiego opisu zgłoszeniowego wynalazku P znane jest rozwiązanie stelaża do worków foliowych, w którym nad ramą gardzieli stelaża, wokół której wywijany jest worek foliowy, umieszczona jest rama nośna zaopatrzona w pokrywę oraz zaciski półkoliste dociskające do ramy brzegi wywiniętego worka. Znane i stosowane są rozwiązania stelaży do koszy na śmieci, w których worki foliowe jednorazowego użytku, wywijane swobodnymi zakończeniami na zewnątrz górnej części stelaża, mocowane są przez dociśnięcie od zewnątrz elastyczną opaską gumową lub zaciskami sprężystymi. Stelaż do kosza na śmieci według wynalazku zaopatrzony jest w górnej części w podwójne obramowanie, składające się z dolnej części nieruchomej i górnej ruchomej. Dolna nieruchoma część podwójnego obramowania połączona jest z podstawą stelaża przy pomocy co najmniej dwóch wsporników. Górna część podwójnego obramowania, spełniająca rolę elementu dociskającego swoim ciężarem worek foliowy do dolnej nieruchomej części podwójnego obramowania jest ruchoma i posiada od strony wewnętrznej stelaża łukowato wygięte łączniki, na końcu których znajdują się elementy prowadzące, obejmujące od zewnątrz wsporniki. Elementy prowadzące, o kształcie odpowiadającym zewnętrznemu obrysowi przekroju poprzecznego wsporników, posiadają obwód zamknięty lub obejmują wsporniki na co najmniej połowie przekroju wsporników tak, aby szerokość wycięcia w elemencie prowadzącym była mniejsza od najmniejszego wymiaru zewnętrznego przekroju poprzecznego wsporników. Elementy prowadzące mogą stanowić odpowiednio uformowane końcówki łączników, mogą być również odrębnie ukształtowanymi elementami, związanymi trwale z łącznikami. Podwójne obramowanie oraz podstawa stelaża mogą mieć kształt okrągły, owalny, mogą też stanowić wielokąt. W odmianie wynalazku wsporniki posiadają w górnej części skierowane do wnętrza stelaża podłużne wycięcia, w których umieszczone są zakończenia łukowato wygiętych łączników, korzystnie spłaszczone. Wycięcia te, ograniczają zakres ruchu ruchomej części podwójnego obramowania przy jego unoszeniu oraz sięgają ku dołowi tak daleko, aby po opuszczeniu górnej ruchomej części podwójnego obramowania pod wpływem siły grawitacji spoczywało ono swoją dolną częścią na dolnej nieruchomej części podwójnego obramowania. Wsporniki stelaża mogą być prostoliniowe lub mogą posiadać na swojej długości dwa wygięcia. Wygięcie górne, korzystnie podwójne w kształcie litery S, usytuowane jest poniżej elementu prowadzącego przy skrajnym dolnym położeniu ruchomej części podwójnego obramowania, a w odmianie wynalazku poniżej podłużnego wycięcia tak, aby średnica okręgu opisanego na wspornikach na części stelaża leżącej powyżej wygięcia górnego, jak również średnica okręgu opisanego na podwójnym obramowaniu była mniejsza od średnicy okręgu równoległego do obramowania stelaża, wpisanego w dowolną jego część na tej długości części wsporników, która położona jest poniżej wygięcia górnego, natomiast wygięcie dolne wsporników, usytuowane przy podstawie stelaża skierowane jest na zewnątrz stelaża tak, aby średnica okręgu opisanego na wspornikach stelaża w dowolnym miejscu powyżej ich wygięcia dolnego

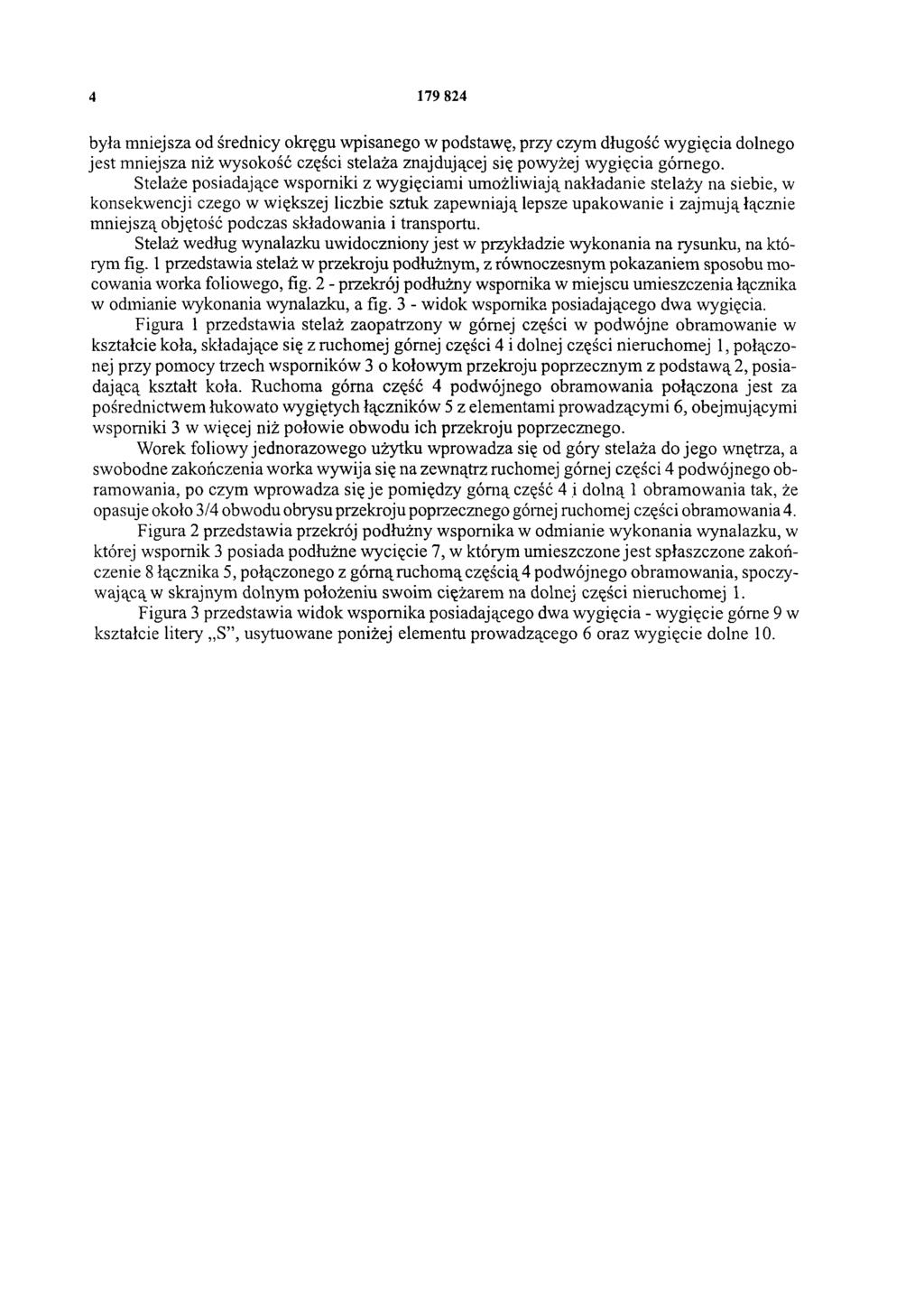

4 była mniejsza od średnicy okręgu wpisanego w podstawę, przy czym długość wygięcia dolnego jest mniejsza niż wysokość części stelaża znajdującej się powyżej wygięcia górnego. Stelaże posiadające wsporniki z wygięciami umożliwiają nakładanie stelaży na siebie, w konsekwencji czego w większej liczbie sztuk zapewniają lepsze upakowanie i zajmują łącznie mniejszą objętość podczas składowania i transportu. Stelaż według wynalazku uwidoczniony jest w przykładzie wykonania na rysunku, na którym fig. 1 przedstawia stelaż w przekroju podłużnym, z równoczesnym pokazaniem sposobu mocowania worka foliowego, fig. 2 - przekrój podłużny wspornika w miejscu umieszczenia łącznika w odmianie wykonania wynalazku, a fig. 3 - widok wspornika posiadającego dwa wygięcia. Figura 1 przedstawia stelaż zaopatrzony w górnej części w podwójne obramowanie w kształcie koła, składające się z ruchomej górnej części 4 i dolnej części nieruchomej 1, połączonej przy pomocy trzech wsporników 3 o kołowym przekroju poprzecznym z podstawą 2, posiadającą kształt koła. Ruchoma górna część 4 podwójnego obramowania połączona jest za pośrednictwem łukowato wygiętych łączników 5 z elementami prowadzącymi 6, obejmującymi wsporniki 3 w więcej niż połowie obwodu ich przekroju poprzecznego. Worek foliowy jednorazowego użytku wprowadza się od góry stelaża do jego wnętrza, a swobodne zakończenia worka wywija się na zewnątrz ruchomej górnej części 4 podwójnego obramowania, po czym wprowadza się je pomiędzy górną część 4 i dolną 1 obramowania tak, że opasuje około 3/4 obwodu obrysu przekroju poprzecznego górnej ruchomej części obramowania 4. Figura 2 przedstawia przekrój podłużny wspornika w odmianie wykonania wynalazku, w której wspornik 3 posiada podłużne wycięcie 7, w którym umieszczone jest spłaszczone zakończenie 8 łącznika 5, połączonego z górną ruchomą częścią 4 podwójnego obramowania, spoczywającą w skrajnym dolnym położeniu swoim ciężarem na dolnej części nieruchomej 1. Figura 3 przedstawia widok wspornika posiadającego dwa wygięcia - wygięcie górne 9 w kształcie litery S, usytuowane poniżej elementu prowadzącego 6 oraz wygięcie dolne 10.

5
