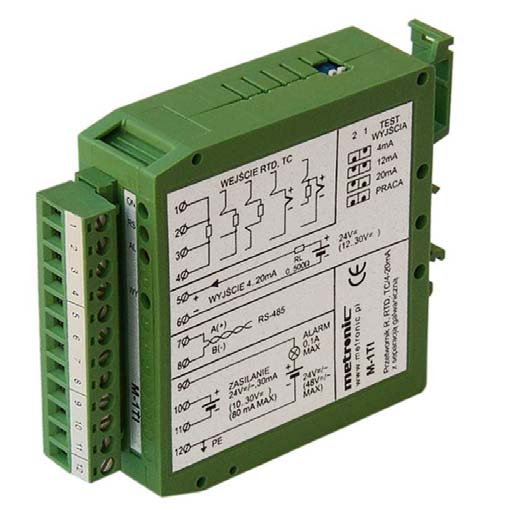

2 M-1TI PRECYZYJNY PRZETWORNIK RTD, TC, R, U NA SYGNAŁ ANALOGOWY 4-20mA Z SEPARACJĄ GALWANICZNĄ 2

3 CECHY PODSTAWOWE Przetwarzanie sygnału z czujnika na sygnał standardowy pętli prądowej 4-20mA Wysoka precyzja przetwarzania: 16 bitowy przetwornik A/C, 16 bitowy przetwornik C/A, cyfrowa linearyzacja charakterystyk czujnika Sygnalizacja alarmowa przekroczeń Proste sterowanie dwustanowe (włącz wyłącz) Programowanie parametrów przetwornika z komputera PC Separacja galwaniczna 4 sygnalizacyjne diody LED (PWR, WY, RS-485, ALARM) Test obiektowy pętli prądowej wymuszenie prądu 4/12/20 ma 3

4 SCHEMAT BLOKOWY układ wejściowy układ wyjściowy port RS-485 przekaźnik alarmowo sterujący układ zasilacza 4

5 WEJŚCIE RTD, TC, R, U RTD - rezystancyjny czujnik temperatury TC - termoelektryczny czujnik temperatury (termopara) sygnał rezystancyjny liniowy sygnał napięciowy liniowy 5

6 WEJŚCIE typu RTD RTD - rezystancyjny czujnik temperatury Pt mnożnik 1x do 9x (*) Pt mnożnik 1x lub 2x (*) Ni mnożnik 1x do 9x (*) Cu-53 + mnożnik 1x do 9x (*) Podłączenie 2-, 3-, lub 4- przewodowe Korekta rezystancji przewodów doprowadzających ( Ω) (*) Mnożnik umożliwia podłączenie czujnika np. Pt-200, Pt-500 albo kilku czujników w celu uśredniania temperatury 6

7 WEJŚCIE typu TC TC - termoelektryczny czujnik temperatury (termopara) Typ czujnika: J, K, T, E, B, N, R, S, L, U Kompensacja spoiny odniesienia (zimnych końców) czujnikiem zewnętrznym typu RTD (np. Pt-100) lub wartością stałą Możliwość kompensacji jednym czujnikiem RTD grupy czujników połączonych przez port komunikacyjny RS

8 WEJŚCIE LINIOWE Typu R (rezystancyjne): czujnik rezystancyjny liniowy o wartości z zakresu Ω (np.: Ω), podłączenie jak dla RTD Typu U (napięciowe): przetwornik o wyjściu napięciowym liniowym z zakresu mv (np.: mv), podłączenie jak dla TC 8

9 WYJŚCIE 4-20 ma Wyjście pętli prądowej 4-20 ma: Swobodnie programowalny zakres przetwarzania Z zakresu pomiarowego czujnika można wybrać dowolny podzakres odpowiadający wartościom 4mA i 20mA Możliwa jest praca odwrotna (tzn. wzrost sygnału wejściowego powoduje zmniejszanie prądu pętli Odświeżane wyników z częstością ok. 0,5s Filtr o stałej czasowej od 0,1 do 300s Sygnalizacja awarii czujnika 9

10 PRZEKROCZENIE ZAKRESU Przekroczenie zaprogramowanego zakresu może powodować: ustawienie wartości 22 ma przy przekroczeniu górnej wartości zakresu lub 3,6 ma przy przekroczeniu dolnej wartości (tryb brak wartości awaryjnej ), ustawienie stałej zaprogramowanej wartości awaryjnej z zakresu 3, ma, dochodzenie do zaprogramowanej wartości z zakresy 3, ma ze stałą czasową (tryb awaria + filtr ). Dodatkowo przekroczenie może pobudzaćprzekaźnik wraz z sygnalizacją diodą świecącą AL w kolorze czerwonym (ALARM). 10

11 TEST OBIEKTOWY Za pomocą przełącznika DIP SW można w pętli wymusić prąd 4, 12 lub 20 ma: 4 ma - dioda LED na krótko zaświeca się dwukrotnie, po czym następuje dłuższa przerwa (ok. 5s) 12 ma dioda LED na krótko zaświeca się trzykrotnie, po czym następuje dłuższa przerwa (ok. 5s) 20 ma - dioda LED na krótko zaświeca się czterokrotnie, po czym następuje dłuższa przerwa (ok. 5s) Z komputera PC można wymusić dowolną wartość testową z zakresu 3,6 ma do 22 ma. 11

12 WEJŚCIE DWUSTANOWE Jeden przekaźnik półprzewodnikowy o maksymalnej obciążalności 0,1A=/~ i maksymalnym napięciu 48V=/~ Wyjście to może być skonfigurowane do sygnalizacji o przekroczeniu zaprogramowanego progu alarmowego górnego i / lub dolnego oraz sygnalizacji o przekroczeniu zakresu pomiarowego Ustawiana histereza progu umożliwia również realizację prostego sterowania typu włącz / wyłącz Zamknięcie obwodu przekaźnika sygnalizowane jest świeceniem czerwonej diody LED oznaczonej AL. 12

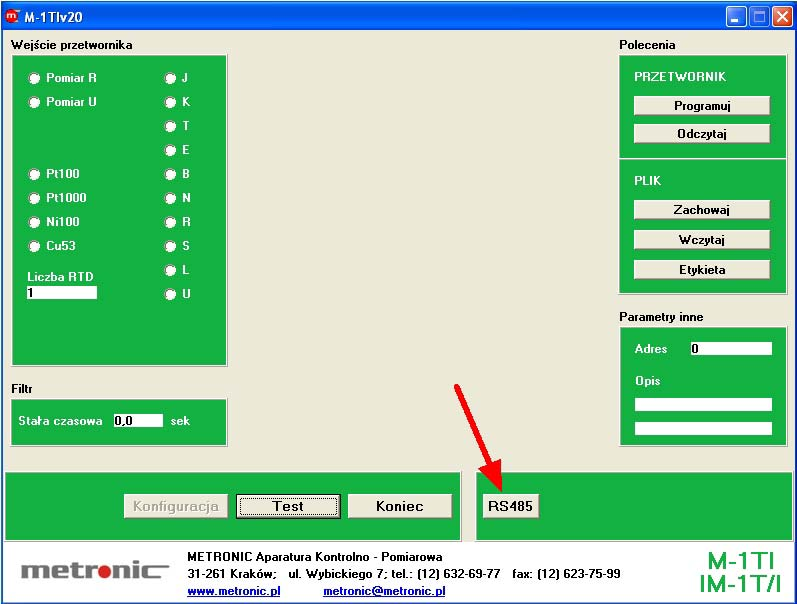

13 PROGRAM DO KONFIGURACJI PRZETWORNIKA Nawiązanie komunikacji z przetwornikiem 13

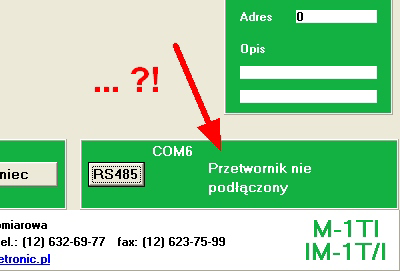

14 PROGRAM DO KONFIGURACJI PRZETWORNIKA Nawiązanie komunikacji z przetwornikiem bez adresu, z wyborem adresu oraz brak komunikacji 14

15 PROGRAM DO KONFIGURACJI PRZETWORNIKA Odczyt ustawień z przetwornika lub z pliku 15

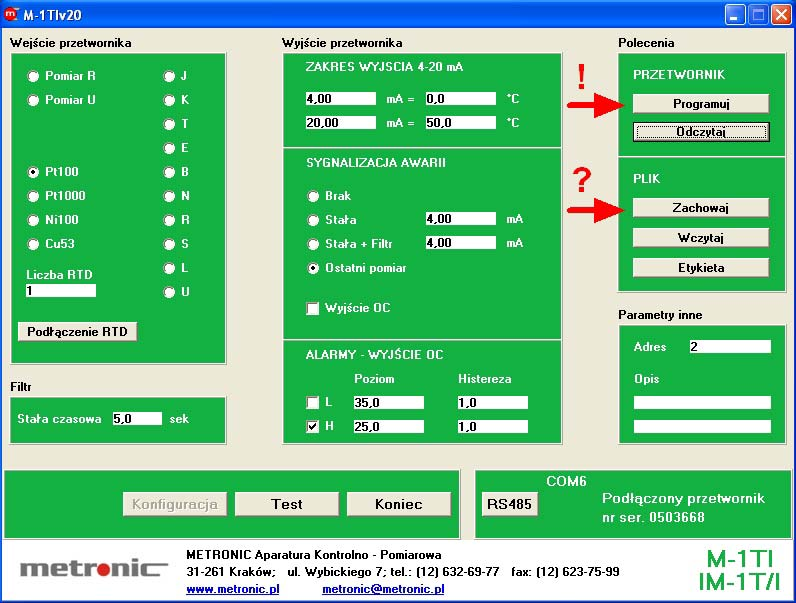

16 PROGRAM DO KONFIGURACJI PRZETWORNIKA Okno konfiguracji wypełnione parametrami 16

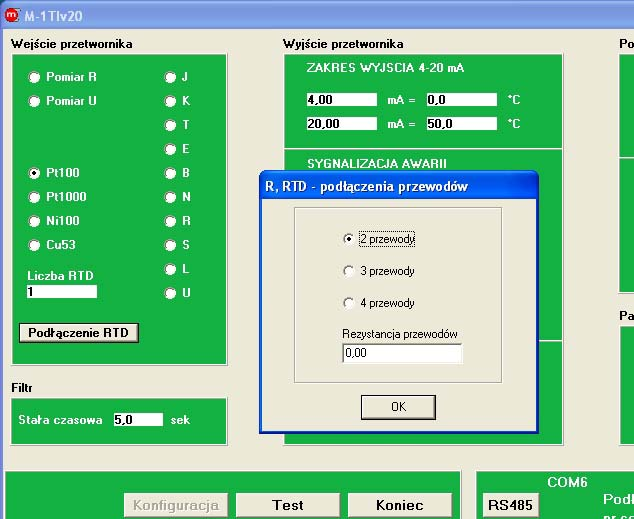

17 PROGRAM DO KONFIGURACJI PRZETWORNIKA Okno konfiguracji podłączenia czujnika rezystancyjnego 17

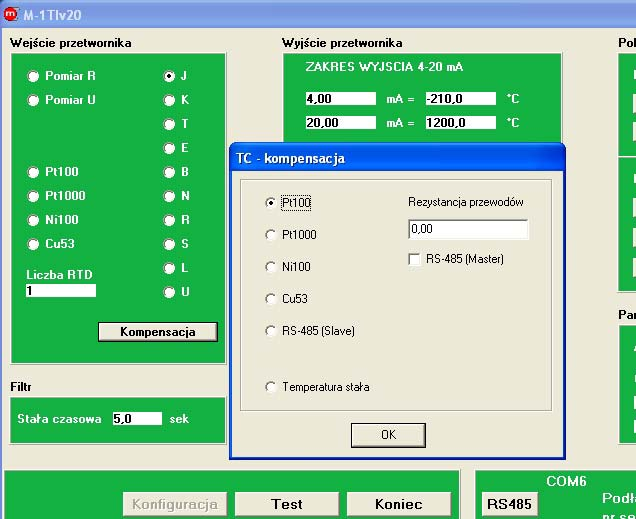

18 PROGRAM DO KONFIGURACJI PRZETWORNIKA Okno wyboru sposobu kompensacji spoiny odniesienia dla czujnika typu TC 18

19 PROGRAM DO KONFIGURACJI PRZETWORNIKA Zaprogramowanie przetwornika nowymi parametrami 19

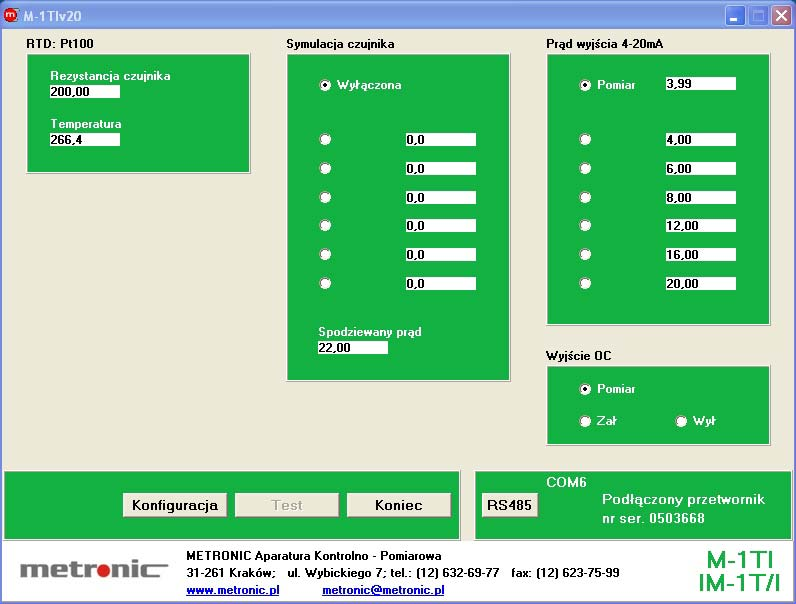

20 PROGRAM DO KONFIGURACJI PRZETWORNIKA Test przetwornika 20
