Zadanie Wstaw wykres i dokonaj jego edycji dla poniższych danych. 8a 3,54 8b 5,25 8c 4,21 8d 4,85

Transkrypt

1 Zadanie Wstaw wykres i dokonaj jego edycji dla poniższych danych Klasa Średnia 8a 3,54 8b 5,25 8c 4,21 8d 4,85 Do wstawienia wykresu w edytorze tekstu nie potrzebujemy mieć wykonanej tabeli jest ona tylko dodatkiem.

2 WSTAWIANIE WYKRESU Aby wstawić wykres, z paska menu wybieramy: wstaw => obiekt => wykres

3 Kolumna 1 Kolumna 2 Kolumna Wiersz 1 Wiersz 2 Wiersz 3 Wiersz 4 Wykres wstawił się automatycznie. Aby można było edytować wykres musi on być obramowany szarą ramką należy zatem kliknąć dwukronie prawym klawiszem myszy w jego obszarze.

4 Tak obramowany wykres możemy edytować. Na białym polu, w obszarze wykresu, klikamy raz prawym klawiszem myszy. Pojawiło się menu. W pierwszej kolejności wybieramy menu Typ wykresu. Pojawi się okienko takie jak poniżej Po lewej stronie okienka widzimy rodzaje wykresów. Najpopularniejszymi wykresami jest wykres kolumnowy i wykres kołowy i takie wykresy będziemy tworzyć. Poniższe ćwiczenie zostanie rozwiązane na przykładzie wykresu kolumnowego. Natomiast edycja wykresu kołowego jest identyczna. Po prawej stronie okna widoczny jest podgląd wybranego przez nas wykresu. Program w sposób domyślny wybiera wersję 2D wykresu. My zawsze wykonujemy wykresy 3D, dlatego musimy

5 kliknąć w kratkę znajdującą się przy informacji Wygląd 3D. Nasz wykres już na tym etapie zmieni wygląd na 3D. Natomiast w okienku pojawiły nam się nowe opcje: możemy bowiem wybrać figurę, która będzie tworzyła nasze słupki. Uczeń może wybrać sobie dowolną figurę. W tym zadaniu pozostaniemy przy prostokącie. Wybieramy OK. Nasz wykres wygląda teraz tak:

6 EDYCJA DANYCH Teraz nadszedł czas na edycję danych. W miejscu, gdzie są napisy Wiersz1, Wiersz2, Wiersz3, Wiersz4 muszą znaleźć się klasy: 8a, 8b, 8c, 8d. Klikamy zatem ponownie prawym klawiszem myszy na obszar wykresu i wybieramy Dane wykresu tak jak na rysunku poniżej. Pojawi się nam takie okno: Zamieniamy Wiersz1, Wiersz2, Wiersz3, Wiersz4 na 8a, 8b, 8c i 8d.

7 Dane zmienią się również na wykresie: Widzimy jednak, że do każdej klasy przypisane są trzy kolumny. My chcemy mieć tylko jedną kolumnę, ponieważ jedna kolumna przedstawia jedną wielkość liczbową, w naszym przypadku przedstawia ona średnią. Klikamy zatem ponownie prawym klawiszem w obszar wykresu i wybieramy ponownie Dane wykresu. Pojawi się okno takie jak poniżej. Musimy kliknąć w pole z napisem Kolumna 1 lub Kolumna 2 lub Kolumna 3. W tym przypadku ustawiono się w polu z napisem Kolumna 3 (na zdjęciu tego nie widać).

8 Następnie musimy wybrać kwadracik z czerwoną pionową kreską, który znajduje się w lewym górnym rogu (patrz rysunek powyżej). W wyniku tej czynności jedna kolumna zostanie usunięta. Teraz czynność musimy powtórzyć ustawiamy się kursorem w polu z napisem Kolumna 1 lub Kolumna 2 (w tym przypadku ustawiono się w polu z napisem Kolumna 2) i ponownie kliknąć kwadracik z czerwoną pionową kreską, który znajduje się w lewym górnym rogu. W wyniku tej czynności pozostanie nam tylko jedna kolumna. Nazwę Kolumna 1 zmieniamy na średnie patrz rysunek poniżej. Dzięki temu legenda wykresu będzie miała właściwą nazwę.

9 Proszę zwrócić uwagę, że obok nazw klasy znajduje się kolumna o nazwie Wartości Y. W tych polach należy wpisać odpowiednie średnie klas patrz rysunek poniżej. To już wszystkie czynności związane z edycją danych do wykresu. Teraz zamykamy okno krzyżykiem znajdującym się w prawym górnym rogu. Nasz wykres wygląda tak, jak ten na rysunku poniżej: Wykres możemy nadal edytować. Możemy zmienić mu kolor tła oraz kolor i wygląd słupków. Aby zmienić kolor tła wykresu należy kliknąć prawym klawiszem myszy na obszar wykresu i z menu wybrać opcję Formatuj obszar wykresu tak jak na rysunku poniżej.

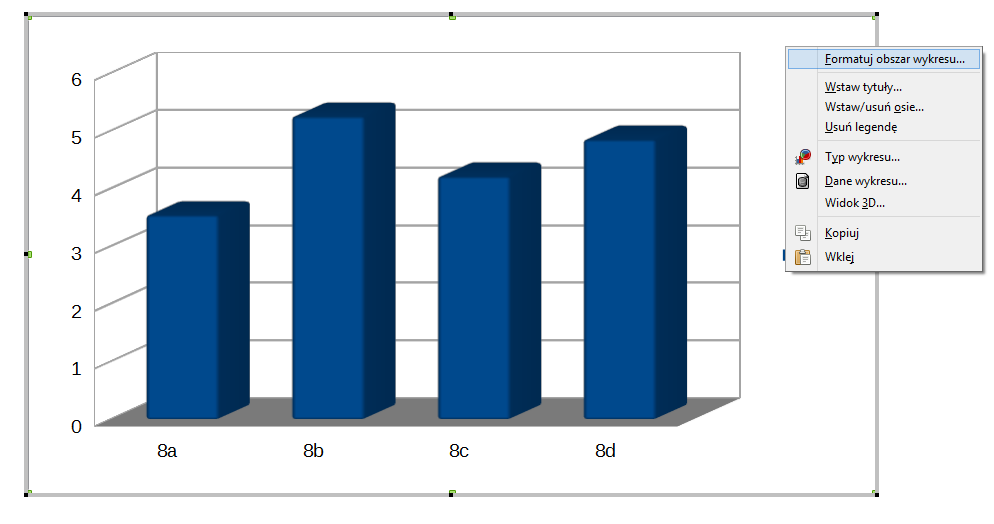

10 W wyniku takiego wyboru pojawi się następujące okno: W tym miejscu mamy do wyboru trzy zakładki: krawędzie. W tej zakładce wybieramy: styl obramowania wykresu, kolor obramowania wykresu, szerokość obramowania przezroczystość obramowania wykresu warstwowy. W tej zakładce wybieramy tło całego wykresu, którym może być kolor gradient kreskowanie mapa bitowa przezroczystość. W tej zakładce wybieramy przezroczystość tła. NALEŻY PAMIĘTAĆ, ŻE DOBÓR TŁA MUSI BYĆ ROZSĄDNY NIE MOŻE ON BOWIEM BYĆ GŁÓWNĄ ATRAKCJĄ WYKRESU I NIE MOŻE SPRAWIAĆ, ŻE DANE NIE SĄ CZYTELNE. Edycja krawędzi i przezroczystości nie jest konieczna. Z tego też powodu poniżej zaprezentowano jedynie działanie środkowej zakładki. Natomiast uczeń może wykonać formatowanie obramowania i przezroczystości wykresu.

11 DODAWANIE TŁA CAŁEGO WYKRESU Z listy rozwijanej wybieramy opcję, z której chcemy skorzystać, tzn czy będzie to kolor, gradient, kreskowanie czy mapa bitowa. Na potrzeby zadania wybrany zostanie kolor uczeń może natomiast zdecydować się na wybór innego wariantu. Następnie pojawi się lista kolorów tak jak na rysunku poniżej. Wybieramy interesujący nas kolor i wciskami OK. Nasz wykres wygląda teraz tak jak na rysunku poniżej.

12 EDYCJA KOLUMN Istnieje możliwość edycji również kolumn. W tym celu należy raz kliknąć na dowolną kolumnę. Na kolumnach pojawią się zielone kwadraty (patrz rysunek poniżej). Takie zaznaczenie kolumn oznacza, że edytujemy wszystkie kolumny naraz. Aby dokonać jakichkolwiek zmian w wyglądzie kolumn należy na tak zaznaczone kolumny jednokrotnie kliknąć prawym klawiszem myszy, w wyniku czego pojawi się takie menu jak poniżej należy wybrać

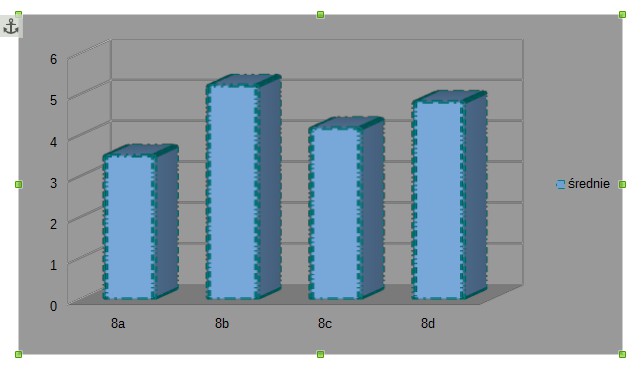

13 z niego Formatuj serie danych. Pojawi się okno takie jak poniżej. W powyższym oknie możemy zmienić obramowanie kolumn w tym celu z listy rozwijanej wybieramy styl obramowania i kolor. Następnie należy ustalić również szerokość obramowania. Przezroczystość jest wyborem opcjonalnym, tzn. niezależnie od tego, czy ustawimy przezroczystość czy nie, obramowanie pojawi się. Ustawianie właściwości krawędzi kolumn nie jest konieczne można go wykonać lub nie. Jeżeli uczeń zdecyduje, że jednak chce wykonać obramowanie dla kolumn to musi pamiętać, że należy wybrać taki kolor i taką szerokość obramowania, aby wykres pozostał estetyczny. Przykładowe ustawienie obramowania krawędzi widoczne jest na rysunku poniżej.

14 Kolejną zakładką, jaka znajduje się po dwukrotnym kliknięciu na zaznaczone kolumny jest Przezroczystość (rysunek poniżej). Jeżeli nie chcemy ustalać przezroczystości w wykresie, pozostawiamy zaznaczoną opcję Brak przezroczystości. Aby wybrać przezroczystość należy wybrać opcję przezroczystość i ustawić odpowiedni procent przezroczystości im większy procent tym większa przezroczystość. W tym miejscu mamy również możliwość ustawienia gradientu na wybranym przez nas wcześniej wypełnieniu kolumn. Aby ustawić gradient należy zaznaczyć myszą kółko przy gradiencie i w polach wybrać interesujące nas wartości. W tym miejscu również pamiętać trzeba, że wykres ma być przede wszystkim czytelny.

15 W następnej zakładce możemy dokonać edycja tła kolumn. W tym celu zaznaczamy zakładkę Obszar. Uzyskamy widok taki jak na rysunku poniżej. Pod słowem Wypełnienie znajduje się rozwijana lista, z której możemy wybrać, czy tłem naszych słupków ma być kolor, gradient, kreskowanie czy mapa bitowa patrz rysunek poniżej: Niezależnie od opcji, która wybierzemy, zawsze pojawi nam się lista z elementami do wyboru. Na potrzeby niniejszego przykładu, z listy wybieramy Kolor, a następnie kliknięciem myszki

16 wskazujemy kolor, na jaki chcemy, aby zmienił się kolor słupków i wciskami OK. Nasz wykres wygląda teraz tak, jak na rysunku poniżej W kolejnej zakładce, jaką jest zakładka Układ, możemy zmienić figurę na wykresie (rysunek poniżej). Figurę wybieramy z listy i klikamy OK.

17 W ramach przykładu zmieniono figurę na stożek. Wykres wygląda teraz tak jak na rysunku poniżej. Ostatnią zakładka jest zakładka o nazwie Opcje. Dotyczy ona opcji wykresu. Na tym etapie zajmujemy się edycją kolumn, więc zakładka ta może być pusta tak jak jest to widoczne na zdjęciu poniżej.

18 Edytując kolumny mamy możliwość edycji tylko jednej z nich. Edytując wszystkie, musieliśmy pamiętać, że konieczne było, aby na wszystkich pojawił się zielony kwadracik. Jeżeli chcemy edytować tylko jeden z nich, musimy najpierw kliknąć na słupki tak, aby zielone kwadraciki pojawiły się na każdym z nich, a następnie należy kliknąć raz lewym klawiszem myszy na kolumnę, którą chcemy edytować. Wybrana kolumna będzie otoczona zielonymi kwadratami tak jak na rysunku poniżej. W takiej sytuacji edytujemy jedynie okrążoną przez kwadraty kolumnę. Pozostała procedura edycji jest taka sama jak w przypadku edycji wszystkich zaznaczonych kolumn. DODAWANIE TŁA DLA ZAKRESKOWANEGO POLA Istnieje również możliwość edycji zakreskowanego pola wykresu czyli miejsca znajdującego się tuż za kolumnami. Aby dokonać zmian na tym polu wystarczy kliknąć w jego obszarze raz lewym klawiszem myszy. Obszar otoczony zostanie czerwonymi kropkami, tak jak na rysunku poniżej. Teraz wystarczy tylko dwukrotnie szybko kliknąć lewym przyciskiem myszy, w wyniku czego pojawi się takie okno jak poniżej

19 Jak widać jest ono takie samo jak w przypadku edycji innych elementów wykresu. Jego działanie jest również identyczne, zatem analiza poszczególnych opcji zostanie pominięta. ZMIANA TYPU WYKRESU Może zdarzyć się tak, że wykonaliśmy wykres i z jakiegoś powodu chcemy zmienić jego typ. Ze względu na to, że najczęściej występującymi wykresami są wykres kolumnowy i kołowy, dokonamy teraz zmiany wykresu kolumnowego na kołowy. W obszarze wykresu musimy kliknąć prawym klawiszem myszy. W wyniku tego pojawi się menu takie jak na rysunku poniżej.

20 W rozwiniętym menu wybieramy Typ wykresu. Pojawi się znane nam już okno: W liście po lewej stronie zaznaczamy typ wykresu, który nas interesuje (tak jak na rysunku powyżej). W podglądzie wykresu możemy również mienić jego wygląd. Klikamy OK. Proszę zwrócić uwagę, że program zapamiętał, że ma być to wykres w formacie 3D. Wykres, jaki otrzymaliśmy wygląda następująco: Jak widać, brakuje nam danych liczbowych, w tym wypadku przedstawiających średnie. Nie jesteśmy w stanie powiedzieć zatem, jaką średnią miała każda klasa. Dane te należy wyświetlić na wykresie. Aby tego dokonać należy kliknąć na jeden z elementów wykresu tak, aby na każdym z elementów pojawiły się zielone kwadraty (patrz rysunek poniżej).

21 W tym momencie najeżdżamy kursorem na jeden z elementów i klikamy prawym klawiszem myszy. Pojawi się menu takie, jak poniżej:

22 Wybieramy Wstaw etykiety danych. W tym momencie program automatycznie przydzieli odpowiednie średnie odpowiednim klasom. Formatowanie wykresu kołowego jest identyczne jak kolumnowego.
