1 PRACA DYPLOMOWA Studio Forma Justyna Hapeta Warszawa,

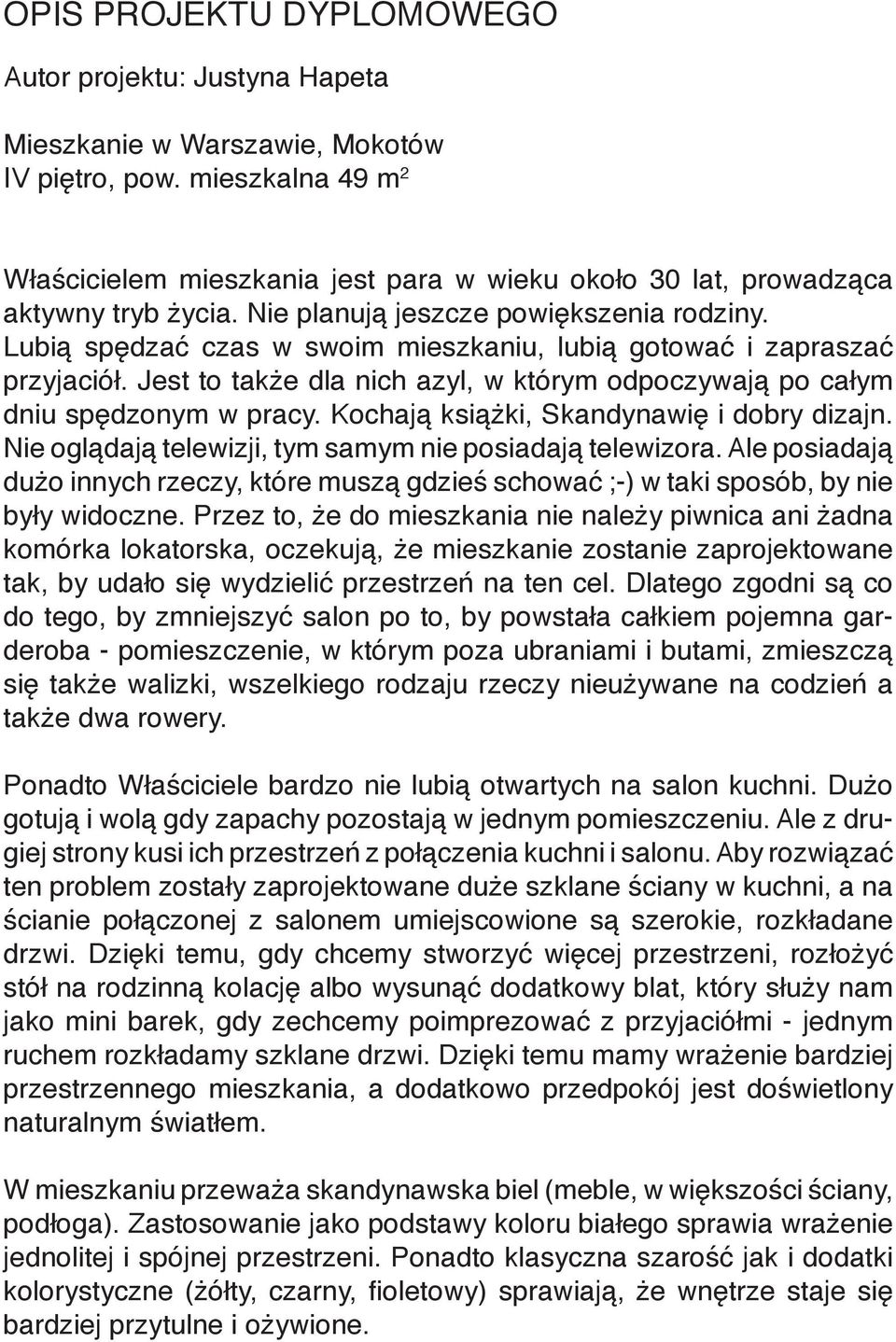

2 OPIS PROJEKTU DYPLOMOWEGO Autor projektu: Justyna Hapeta Mieszkanie w Warszawie, Mokotów IV piętro, pow. mieszkalna 49 m 2 Właścicielem mieszkania jest para w wieku około 30 lat, prowadząca aktywny tryb życia. Nie planują jeszcze powiększenia rodziny. Lubią spędzać czas w swoim mieszkaniu, lubią gotować i zapraszać przyjaciół. Jest to także dla nich azyl, w którym odpoczywają po całym dniu spędzonym w pracy. Kochają książki, Skandynawię i dobry dizajn. Nie oglądają telewizji, tym samym nie posiadają telewizora. Ale posiadają dużo innych rzeczy, które muszą gdzieś schować ;-) w taki sposób, by nie były widoczne. Przez to, że do mieszkania nie należy piwnica ani żadna komórka lokatorska, oczekują, że mieszkanie zostanie zaprojektowane tak, by udało się wydzielić przestrzeń na ten cel. Dlatego zgodni są co do tego, by zmniejszyć salon po to, by powstała całkiem pojemna garderoba - pomieszczenie, w którym poza ubraniami i butami, zmieszczą się także walizki, wszelkiego rodzaju rzeczy nieużywane na codzień a także dwa rowery. Ponadto Właściciele bardzo nie lubią otwartych na salon kuchni. Dużo gotują i wolą gdy zapachy pozostają w jednym pomieszczeniu. Ale z drugiej strony kusi ich przestrzeń z połączenia kuchni i salonu. Aby rozwiązać ten problem zostały zaprojektowane duże szklane ściany w kuchni, a na ścianie połączonej z salonem umiejscowione są szerokie, rozkładane drzwi. Dzięki temu, gdy chcemy stworzyć więcej przestrzeni, rozłożyć stół na rodzinną kolację albo wysunąć dodatkowy blat, który służy nam jako mini barek, gdy zechcemy poimprezować z przyjaciółmi - jednym ruchem rozkładamy szklane drzwi. Dzięki temu mamy wrażenie bardziej przestrzennego mieszkania, a dodatkowo przedpokój jest doświetlony naturalnym światłem. W mieszkaniu przeważa skandynawska biel (meble, w większości ściany, podłoga). Zastosowanie jako podstawy koloru białego sprawia wrażenie jednolitej i spójnej przestrzeni. Ponadto klasyczna szarość jak i dodatki kolorystyczne (żółty, czarny, fioletowy) sprawiają, że wnętrze staje się bardziej przytulne i ożywione.

Lubią spędzać czas w swoim mieszkaniu, lubią gotować i zapraszać przyjaciół. Jest to także dla nich azyl, w którym odpoczywają po całym dniu spędzonym w pracy.

3 STAN DEWELOPERSKI I PRZEBUDOWA

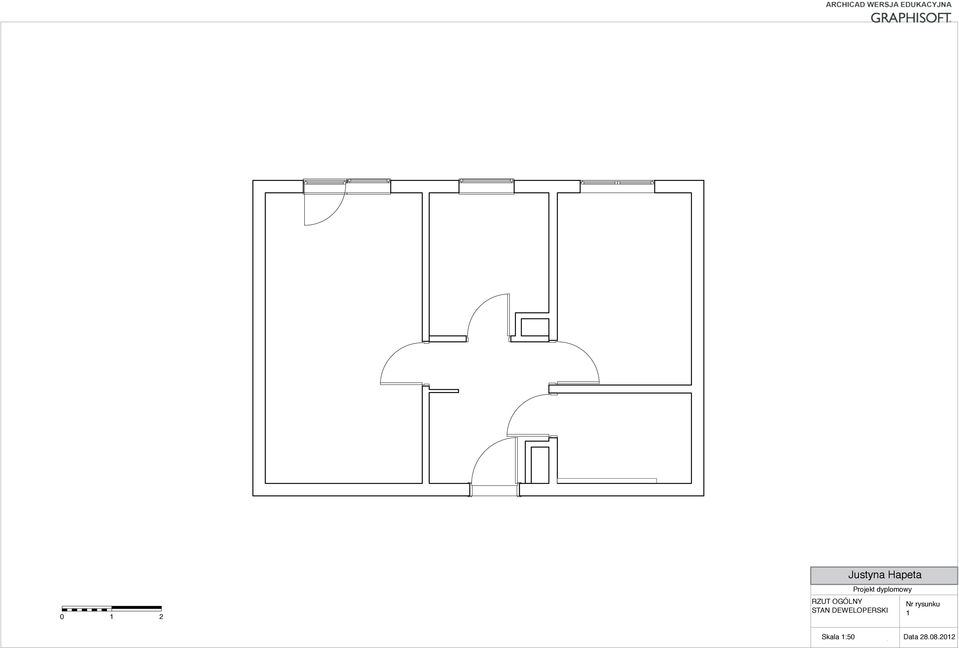

4 0 1 2 Justyna Hapeta Projekt dyplomowy RZUT OGÓLNY STAN DEWELOPERSKI Nr rysunku 1 Skala 1:50 Data

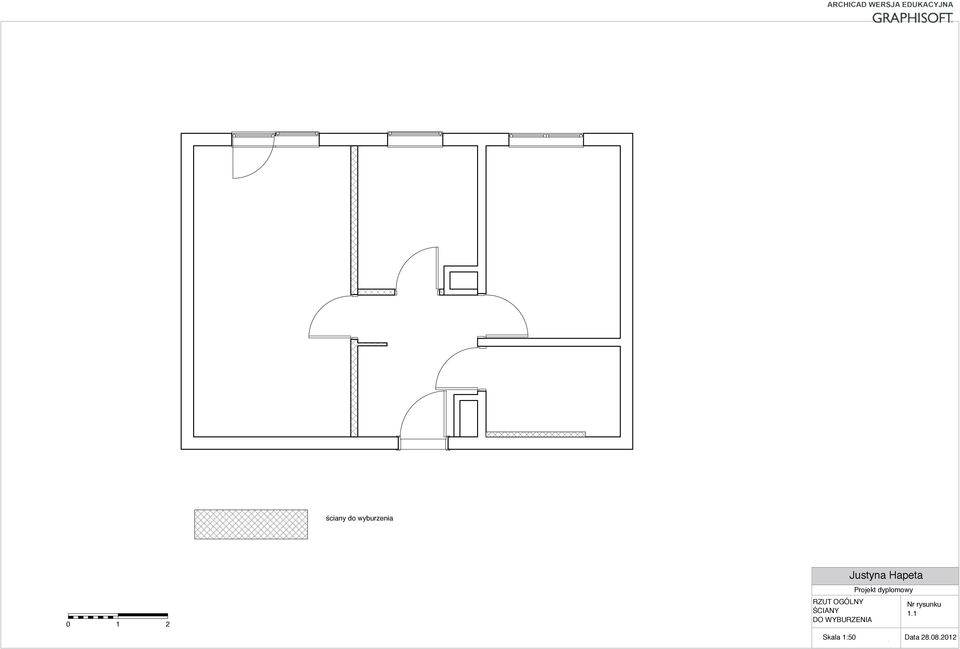

5 ściany do wyburzenia RZUT OGÓLNY ŚCIANY DO WYBURZENIA Justyna Hapeta Projekt dyplomowy Nr rysunku 1.1 Skala 1:50 Data

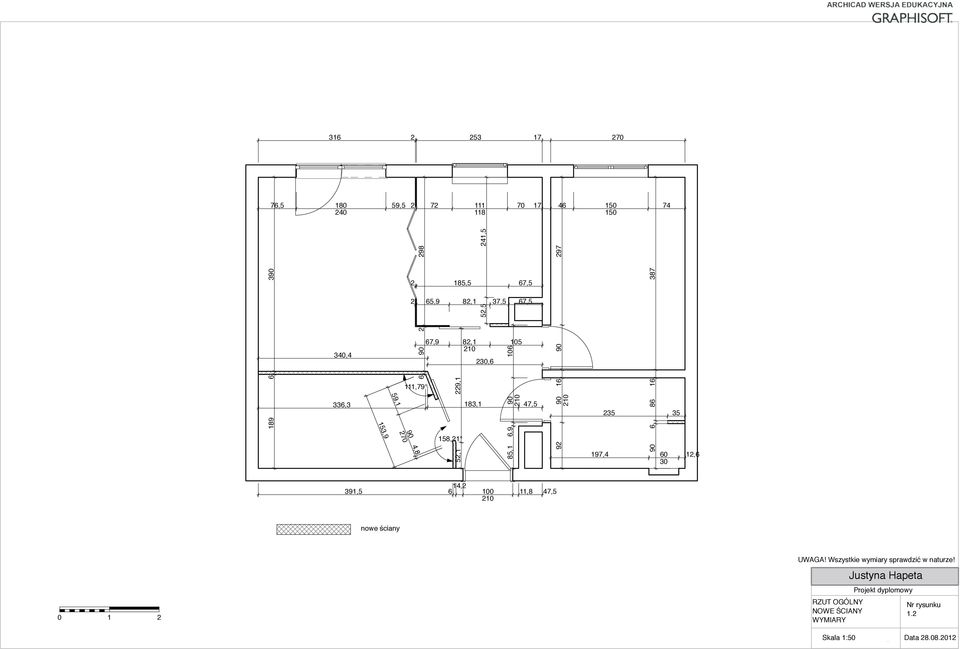

6 , , ,4 336,3 153,9 59, , ,5 241, ,5 67,5 2 65,9 82,1 37,5 67,5 111,79 67,9 82, ,1 229,1 158,21 230, ,1 6, ,1 47, , ,6 391,5 6 14, ,8 47,5 nowe ściany UWAGA! Wszystkie wymiary sprawdzić w naturze! Justyna Hapeta Projekt dyplomowy RZUT OGÓLNY NOWE ŚCIANY WYMIARY Nr rysunku 1.2 Skala 1:50 Data

297 92 90 210 90 6 86 16 387 235 35 197,4 60 30 12,6 391,5 6 14,2 100 210 11,8 47,5 nowe ściany UWAGA!

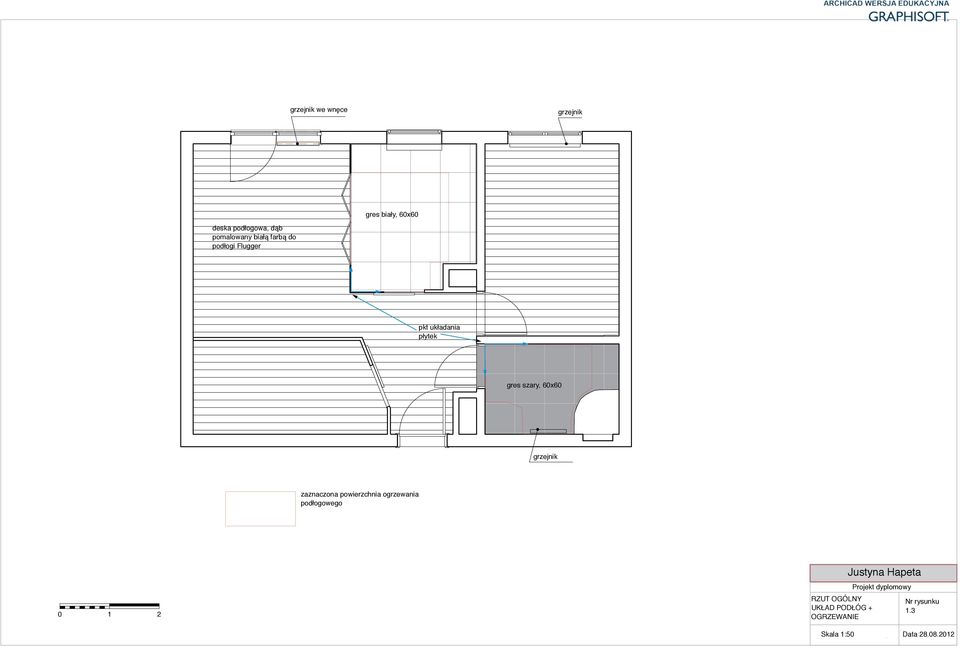

7 grzejnik we wnęce grzejnik gres biały, 60x60 deska podłogowa, dąb pomalowany białą farbą do podłogi Flugger pkt układania płytek gres szary, 60x60 grzejnik zaznaczona powierzchnia ogrzewania podłogowego RZUT OGÓLNY UKŁAD PODŁÓG + OGRZEWANIE Justyna Hapeta Projekt dyplomowy Nr rysunku 1.3 Skala 1:50 Data

zaznaczona powierzchnia ogrzewania podłogowego 0 1 2 RZUT OGÓLNY UKŁAD PODŁÓG +

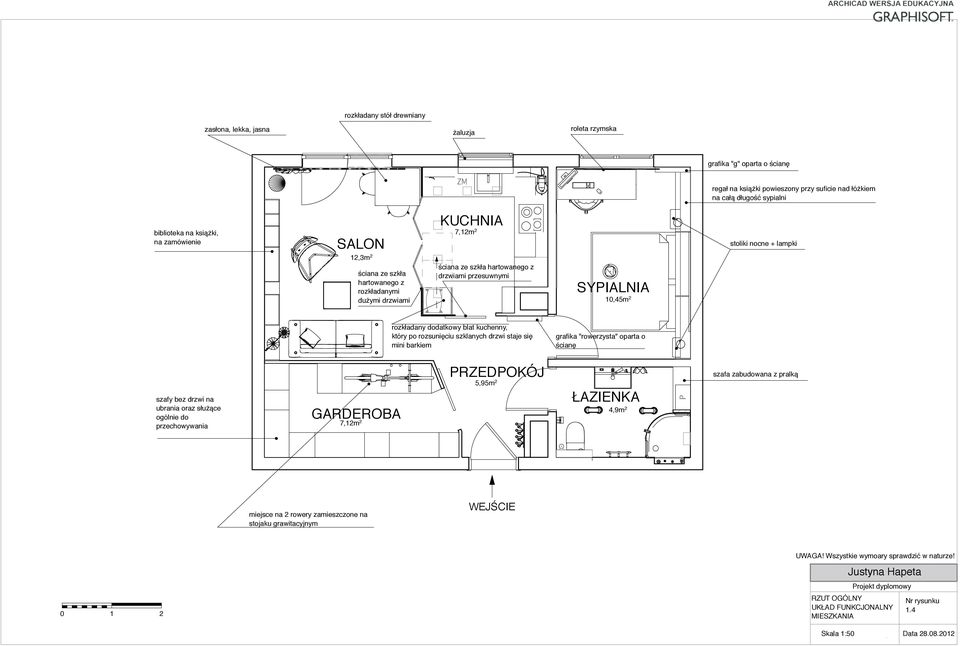

8 rozkładany stół drewniany zasłona, lekka, jasna żaluzja roleta rzymska grafika "g" oparta o ścianę ZM regał na książki powieszony przy suficie nad łóżkiem na całą długość sypialni biblioteka na książki, na zamówienie SALON 12,3m 2 ściana ze szkła hartowanego z rozkładanymi dużymi drzwiami KUCHNIA 7,12m 2 ściana ze szkła hartowanego z drzwiami przesuwnymi SYPIALNIA 10,45m 2 stoliki nocne + lampki rozkładany dodatkowy blat kuchenny, który po rozsunięciu szklanych drzwi staje się mini barkiem grafika "rowerzysta" oparta o ścianę szafy bez drzwi na ubrania oraz służące ogólnie do przechowywania GARDEROBA 7,12m 2 PRZEDPOKÓJ 5,95m 2 szafa zabudowana z pralką ŁAZIENKA 4,9m 2 P miejsce na 2 rowery zamieszczone na stojaku grawitacyjnym WEJŚCIE UWAGA! Wszystkie wymoary sprawdzić w naturze! Justyna Hapeta Projekt dyplomowy RZUT OGÓLNY UKŁAD FUNKCJONALNY MIESZKANIA Nr rysunku 1.4 Skala 1:50 Data

lampki rozkładany dodatkowy blat kuchenny, który po rozsunięciu szklanych drzwi staje się mini barkiem grafika "rowerzysta" oparta o ścianę szafy bez drzwi na ubrania oraz służące ogólnie do

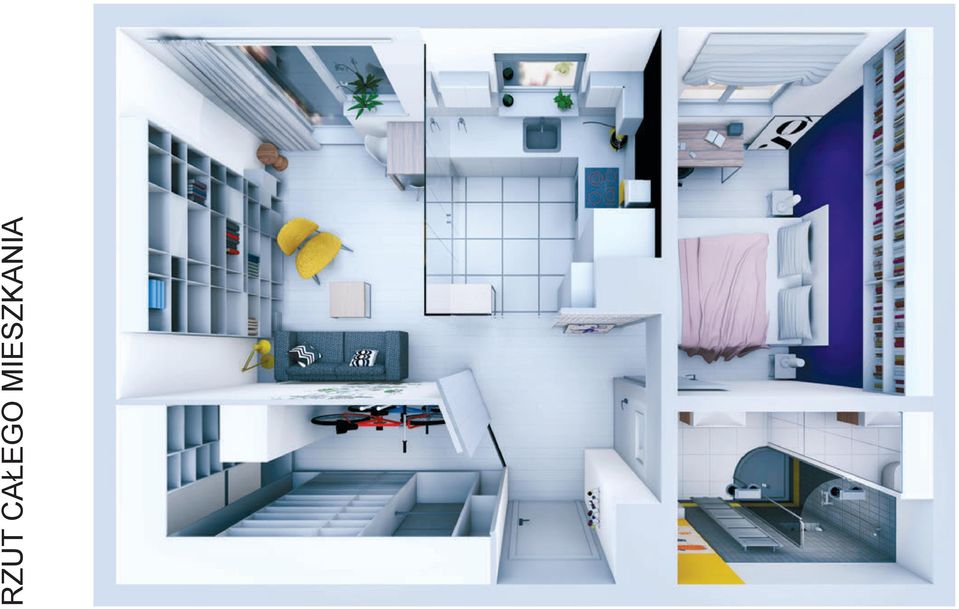

9 RZUT CAŁEGO MIESZKANIA

10 1 2 3 RÓŻNY UKŁAD FUNKCJONALNY SALONU + KUCHNI: 1) zamknięte szklane drzwi oddzielające salon i kuchnię. Oba pomieszczenia funkcjonują osobno 2) rozsunięte szklane drzwi, dodatkowy blat kuchenny rozłożony - powstał mini barek oddzielający przestrzeń salonu i przestrzeń kuchni 3) rozsunięte szklane drzwi, rozłożony duży stół. Przestrzeń kuchni i salonu połączona

Oba pomieszczenia funkcjonują osobno 2) rozsunięte szklane drzwi, dodatkowy blat kuchenny

11 PRZEDPOKÓJ WIDOK NA KUCHNIĘ I NA SALON

12 KUCHNIA

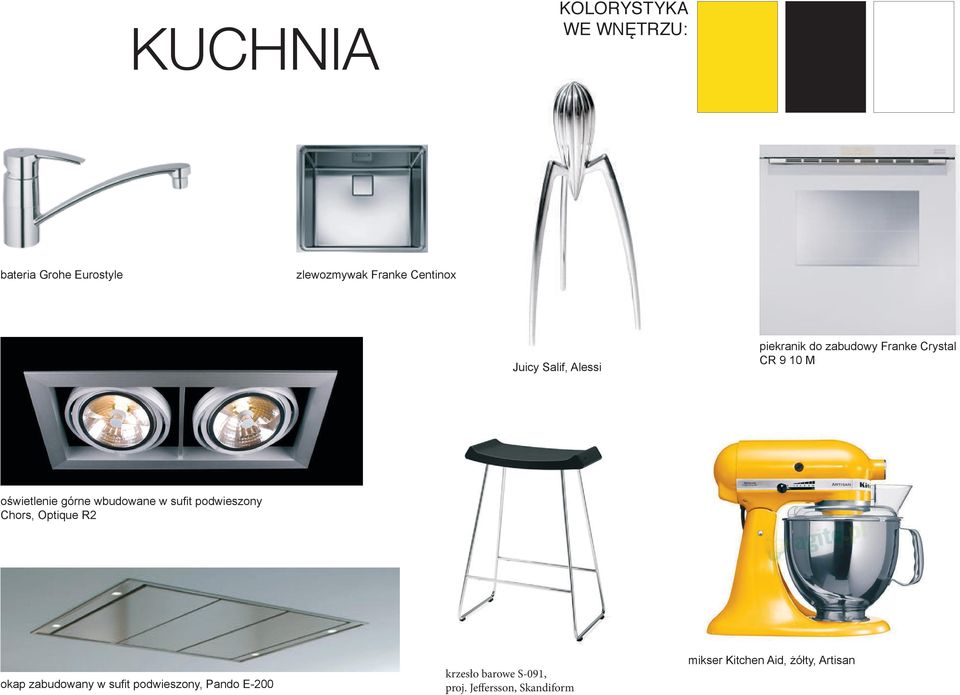

13 KUCHNIA KOLORYSTYKA WE WNĘTRZU: bateria Grohe Eurostyle zlewozmywak Franke Centinox Juicy Salif, Alessi piekranik do zabudowy Franke Crystal CR 9 10 M oświetlenie górne wbudowane w sufit podwieszony Chors, Optique R2 okap zabudowany w sufit podwieszony, Pando E-200 krzesło barowe S-091, proj. Jeffersson, Skandiform mikser Kitchen Aid, żółty, Artisan

wbudowane w sufit podwieszony Chors, Optique R2 okap zabudowany w sufit podwieszony,

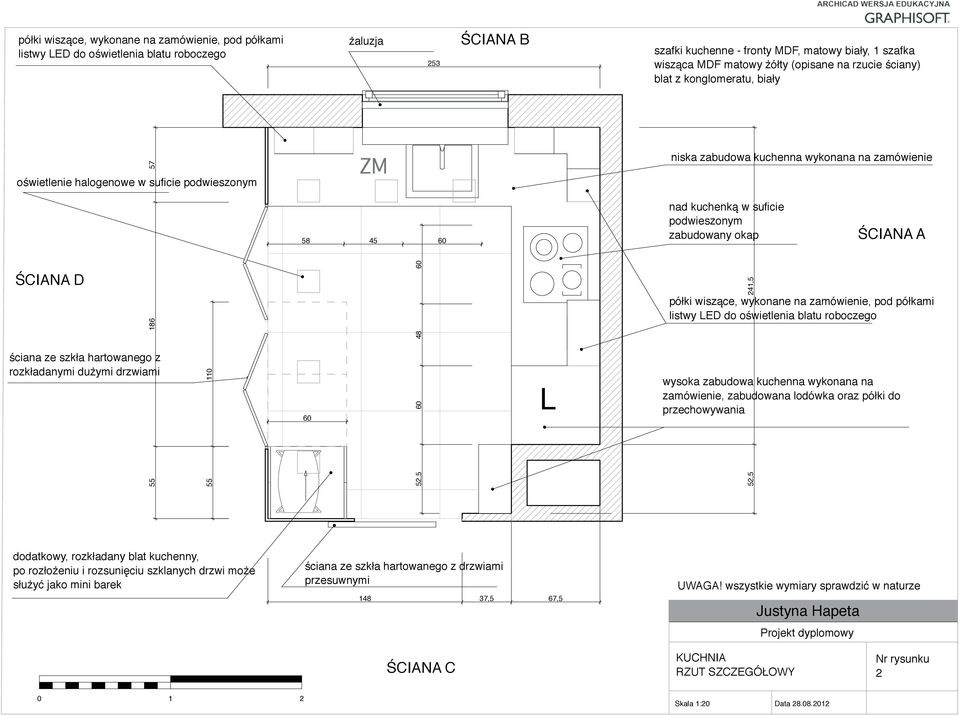

14 półki wiszące, wykonane na zamówienie, pod półkami listwy LED do oświetlenia blatu roboczego żaluzja 253 ŚCIANA B szafki kuchenne - fronty MDF, matowy biały, 1 szafka wisząca MDF matowy żółty (opisane na rzucie ściany) blat z konglomeratu, biały oświetlenie halogenowe w suficie podwieszonym ŚCIANA D ściana ze szkła hartowanego z rozkładanymi dużymi drzwiami ZM , L niska zabudowa kuchenna wykonana na zamówienie nad kuchenką w suficie podwieszonym zabudowany okap 52,5 241,5 ŚCIANA A półki wiszące, wykonane na zamówienie, pod półkami listwy LED do oświetlenia blatu roboczego wysoka zabudowa kuchenna wykonana na zamówienie, zabudowana lodówka oraz półki do przechowywania dodatkowy, rozkładany blat kuchenny, po rozłożeniu i rozsunięciu szklanych drzwi może służyć jako mini barek ściana ze szkła hartowanego z drzwiami przesuwnymi ,5 67,5 UWAGA! wszystkie wymiary sprawdzić w naturze Justyna Hapeta Projekt dyplomowy ŚCIANA C KUCHNIA RZUT SZCZEGÓŁOWY Nr rysunku Skala 1:20 Data

52,5 60 48 60 60 L niska zabudowa kuchenna wykonana na zamówienie nad kuchenką w suficie podwieszonym zabudowany okap 52,5 241,5 ŚCIANA A półki wiszące, wykonane na zamówienie, pod półkami listwy LED

15 KUCHNIA ORAZ WIDOK Z KUCHNI NA SALON

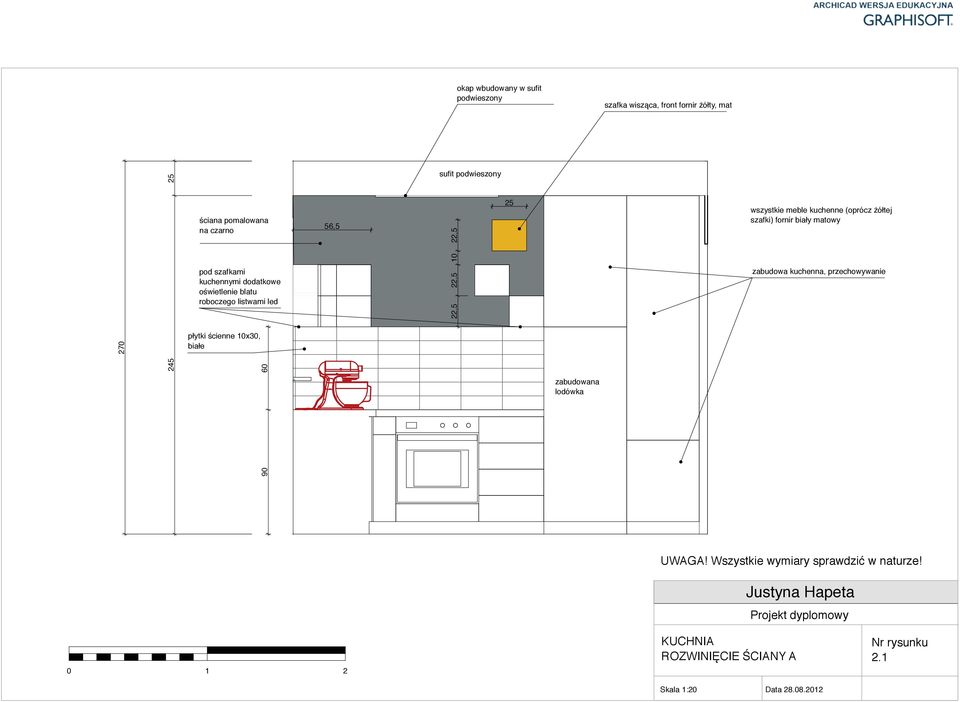

16 okap wbudowany w sufit podwieszony szafka wisząca, front fornir żółty, mat ściana pomalowana na czarno pod szafkami kuchennymi dodatkowe oświetlenie blatu roboczego listwami led płytki ścienne 10x30, białe ,5 sufit podwieszony 22,5 22, ,5 25 zabudowana lodówka wszystkie meble kuchenne (oprócz żółtej szafki) fornir biały matowy zabudowa kuchenna, przechowywanie UWAGA! Wszystkie wymiary sprawdzić w naturze! Justyna Hapeta Projekt dyplomowy KUCHNIA ROZWINIĘCIE ŚCIANY A Skala 1:20 Data Nr rysunku 2.1

22,5 25 zabudowana lodówka wszystkie meble kuchenne (oprócz żółtej szafki) fornir biały matowy zabudowa kuchenna, przechowywanie UWAGA!

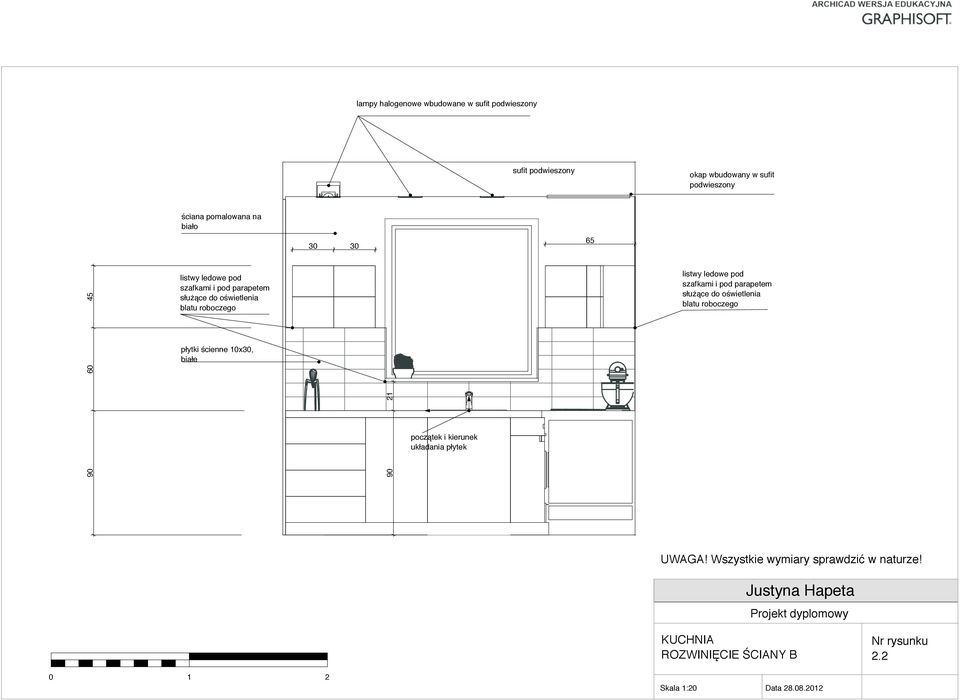

17 lampy halogenowe wbudowane w sufit podwieszony sufit podwieszony okap wbudowany w sufit podwieszony ściana pomalowana na biało listwy ledowe pod szafkami i pod parapetem służące do oświetlenia blatu roboczego listwy ledowe pod szafkami i pod parapetem służące do oświetlenia blatu roboczego płytki ścienne 10x30, białe początek i kierunek układania płytek UWAGA! Wszystkie wymiary sprawdzić w naturze! Justyna Hapeta Projekt dyplomowy KUCHNIA ROZWINIĘCIE ŚCIANY B Skala 1:20 Data Nr rysunku 2.2

do oświetlenia blatu roboczego płytki ścienne 10x30, białe 21 60 45 30 90 90 początek i kierunek układania płytek UWAGA!

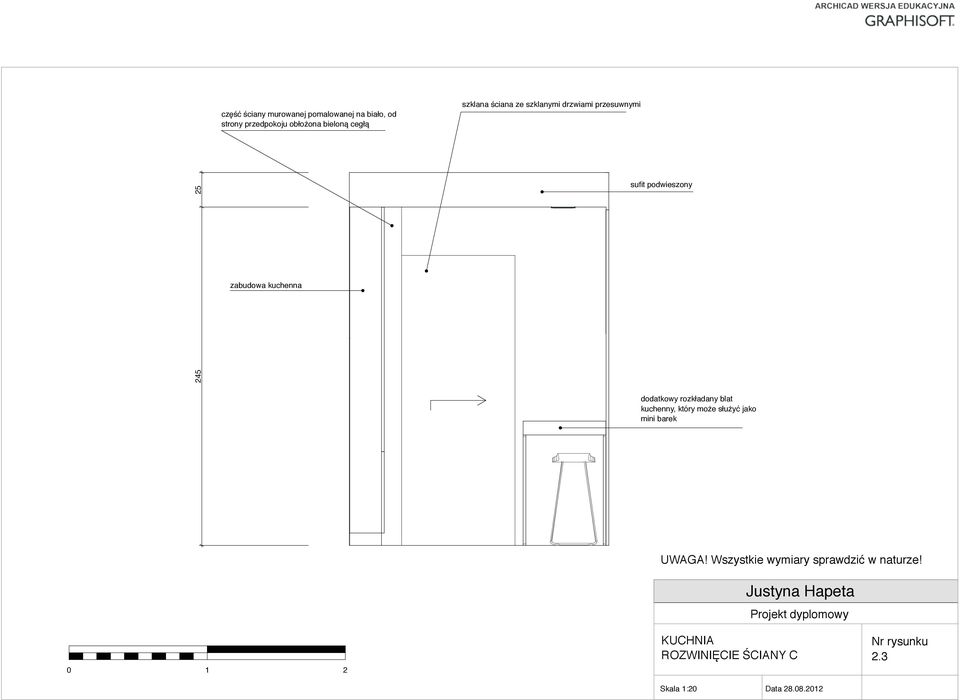

18 część ściany murowanej pomalowanej na biało, od strony przedpokoju obłożona bieloną cegłą szklana ściana ze szklanymi drzwiami przesuwnymi zabudowa kuchenna sufit podwieszony dodatkowy rozkładany blat kuchenny, który może służyć jako mini barek UWAGA! Wszystkie wymiary sprawdzić w naturze! Justyna Hapeta Projekt dyplomowy KUCHNIA ROZWINIĘCIE ŚCIANY C Skala 1:20 Data Nr rysunku 2.3

rozkładany blat kuchenny, który może służyć jako mini barek UWAGA!

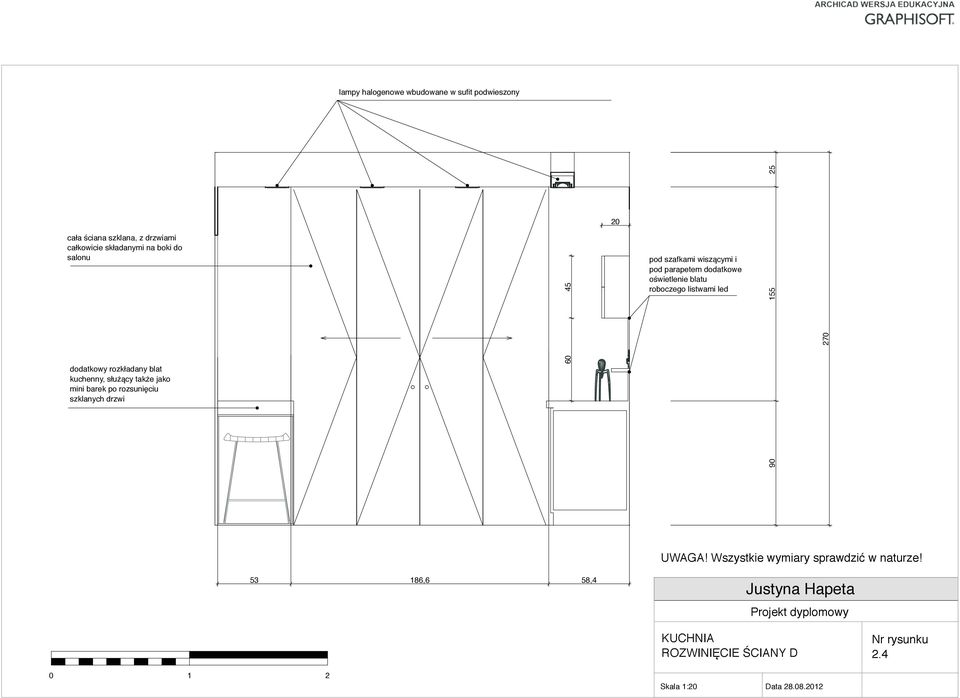

19 lampy halogenowe wbudowane w sufit podwieszony cała ściana szklana, z drzwiami całkowicie składanymi na boki do salonu dodatkowy rozkładany blat kuchenny, służący także jako mini barek po rozsunięciu szklanych drzwi pod szafkami wiszącymi i pod parapetem dodatkowe oświetlenie blatu roboczego listwami led UWAGA! Wszystkie wymiary sprawdzić w naturze! ,6 58,4 Justyna Hapeta Projekt dyplomowy KUCHNIA ROZWINIĘCIE ŚCIANY D Nr rysunku Skala 1:20 Data

wiszącymi i pod parapetem dodatkowe oświetlenie blatu roboczego listwami led 90 155 25 270 UWAGA!

20 ŁAZIENKA

21 ŁAZIENKA KOLORYSTYKA WE WNĘTRZU: bateria natryskowa Roca Loft grzejnik Vasco, Alisma, szary umywalka Roca Diverta stawiana na blat + szafka wisząca z dwiema szufladami Roca Diverta grafika Ryba, Bang Bang Design oświetlenie nad lustrem, Chors Strefa oświetlenie górne, Chors, Optique D2+ s Roca Gap, Hotel s 2.0 Roca, Meridian-N

22 270 ŚCIANA A szafa zabudowana z pralką ŚCIANA D ,2 76,5 125,6 oświetlenie górne P 83,7 35,1 182 ścianka dzieląca prysznic od zabudowanej szafy ŚCIANA C 72,3 125, ,6 ŚCIANA B UWAGA! wszystkie wymiary sprawdzić w naturze Justyna Hapeta Projekt dyplomowy ŁAZIENKA RZUT SZCZEGÓŁOWY Nr rysunku Skala 1:20 Data

23 ŁAZIENKA - RZUT Z GÓRY

24 oświetlenie górne oświetlenie nad lustrem lustro szklana półka pod lustrem ściana pomalowana na biało ściana imitująca beton 45 42,6 14,9 24, ścianka oddzielająca prysznic od zabudowanej szafy z pralką umywlka podwieszona, z szafką z 2 szufladami, fornir bielone drewno 42,9 144,5 47,6 35 UWAGA! Wszystkie wymiary sprawdzić w naturze! Justyna Hapeta Projekt dyplomowy ŁAZIENKA ROZWINIĘCIE ŚCIANY A Skala 1:20 Data Nr rysunku 3.1

25 ściana pomalowana na biało farbą odporną na wilgoć ściana pomalowana na żółto farbą odporną na wilgoć 220 wnęka grafika "Ryba", proj. Bang Bang Design pas płytek żółtych na całej długości ściany 80 49,9 90,3 49,8 54,8 38,4 35,6 54,8 107,2 72,3 UWAGA! Wszystkie wymiary sprawdzić w naturze! Justyna Hapeta Projekt dyplomowy ŁAZIENKA ROZWINIĘCIE ŚCIANY B Skala 1:20 Data Nr rysunku 3.2

26 zabudowana szafa, w której znajduje się pralka i półki, na frontach drzwi lustro ściana pomalowana na biało płytki 10x30, szare, matowe ścianka oddzielająca kabinę prysznicową od szafy UWAGA! Wszystkie wymiary sprawdzić w naturze! Justyna Hapeta Projekt dyplomowy ŁAZIENKA ROZWINIĘCIE ŚCIANY C Skala 1:20 Data Nr rysunku 3.3

27 ŁAZIENKA

28 SALON

29 SALON BoConcept, stolik kawowy żółta lub miętowa lampa w stylu retro, HouseDoctor tapeta Marimekko Muuto, e27 Pedant Lamp - żarówki ( 3szt; kolor kabla: biały, czarny, żółty) zawieszone na hakach, z możliwością przewieszania BoConcept, fotel Rock, żółta tkanina KOLORYSTYKA WE WNĘTRZU: sofa BoConcept, Arco, tkanina szara

30 SALON

31 SALON ORAZ WIDOK NA KUCHNIĘ

32 SYPIALNIA

33 SYPIALNIA - RZUT Z GÓRY

34 SYPIALNIA

35 SYPIALNIA
