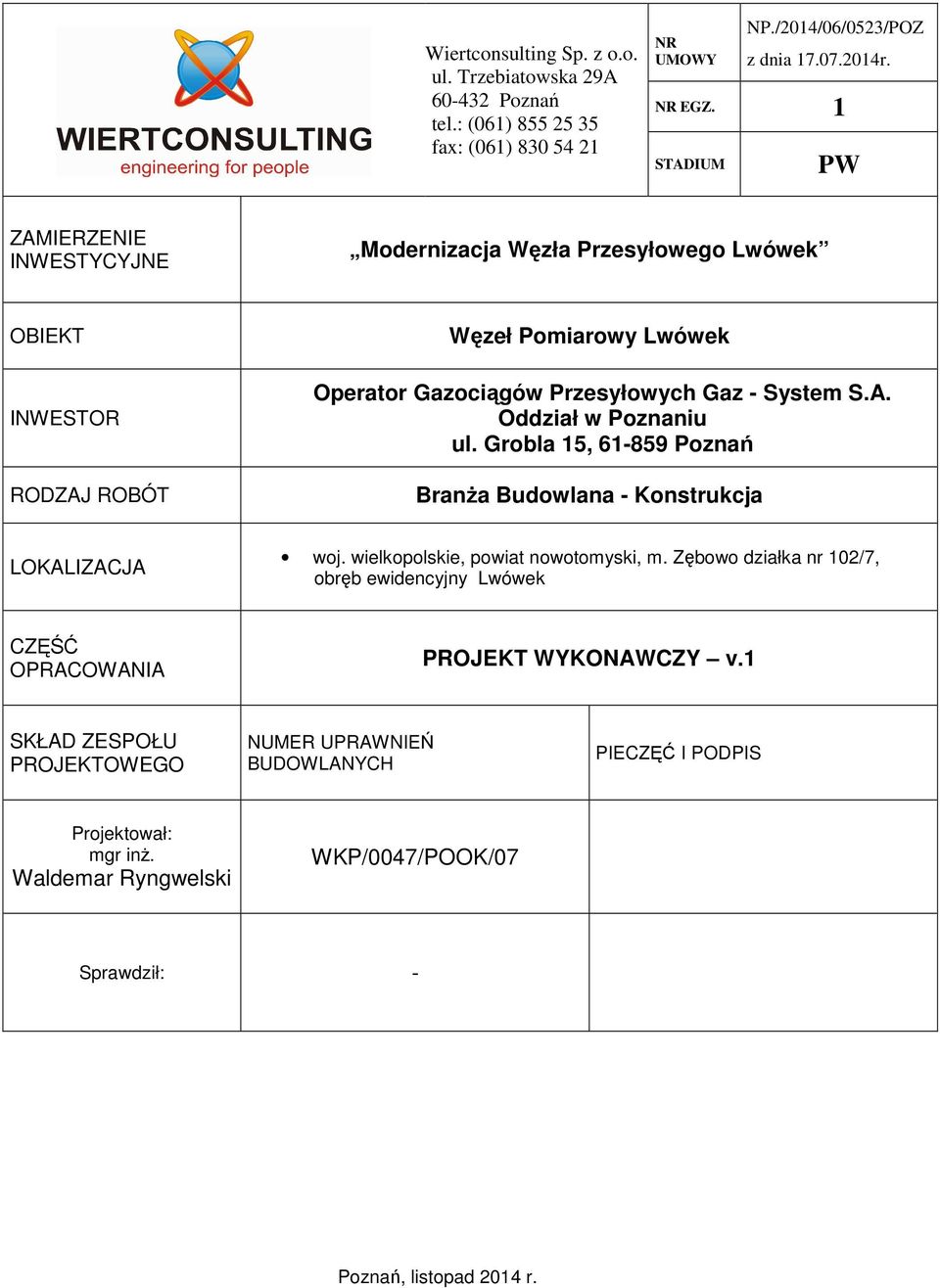

1 Wiertconsulting Sp. z o.o. ul. Trzebiatowska 29A Poznań tel.: (061) fax: (061) NR UMOWY NP./2014/06/0523/POZ z dnia r. NR EGZ. 1 STADIUM PW ZAMIERZENIE INWESTYCYJNE Modernizacja Węzła Przesyłowego Lwówek OBIEKT INWESTOR RODZAJ ROBÓT Węzeł Pomiarowy Lwówek Operator Gazociągów Przesyłowych Gaz - System S.A. Oddział w Poznaniu ul. Grobla 15, Poznań Branża Budowlana - Konstrukcja LOKALIZACJA woj. wielkopolskie, powiat nowotomyski, m. Zębowo działka nr 102/7, obręb ewidencyjny Lwówek CZĘŚĆ OPRACOWANIA PROJEKT WYKONAWCZY v.1 SKŁAD ZESPOŁU PROJEKTOWEGO NUMER UPRAWNIEŃ BUDOWLANYCH PIECZĘĆ I PODPIS Projektował: mgr inż. Waldemar Ryngwelski WKP/0047/POOK/07 Sprawdził: - Poznań, listopad 2014 r.

Grobla 15, 61-859 Poznań Branża Budowlana - Konstrukcja LOKALIZACJA woj. wielkopolskie, powiat nowotomyski, m.

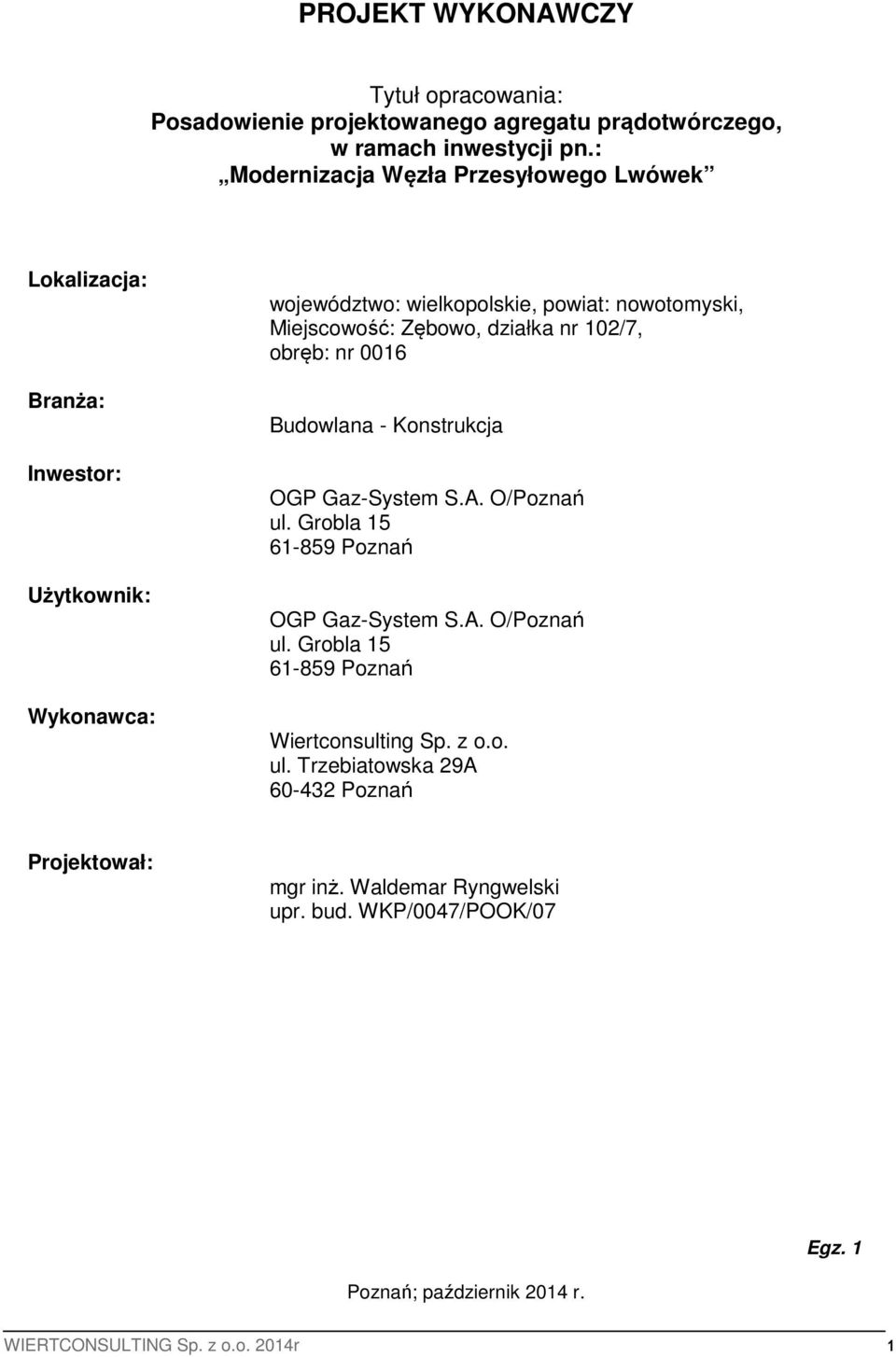

2 PROJEKT WYKONAWCZY Tytuł opracowania: Posadowienie projektowanego agregatu prądotwórczego, w ramach inwestycji pn.: Modernizacja Węzła Przesyłowego Lwówek Lokalizacja: Branża: Inwestor: Użytkownik: Wykonawca: województwo: wielkopolskie, powiat: nowotomyski, Miejscowość: Zębowo, działka nr 102/7, obręb: nr 0016 Budowlana - Konstrukcja OGP Gaz-System S.A. O/Poznań ul. Grobla Poznań OGP Gaz-System S.A. O/Poznań ul. Grobla Poznań Wiertconsulting Sp. z o.o. ul. Trzebiatowska 29A Poznań Projektował: mgr inż. Waldemar Ryngwelski upr. bud. WKP/0047/POOK/07 Egz. 1 Poznań; październik 2014 r.

Miejscowość: Zębowo, działka nr 102/7, obręb: nr 0016 Budowlana - Konstrukcja OGP Gaz-System S.A. O/Poznań ul. Grobla 15 61-859 Poznań OGP Gaz-System S.A. O/Poznań ul. Grobla 15 61-859 Poznań Wiertconsulting Sp.

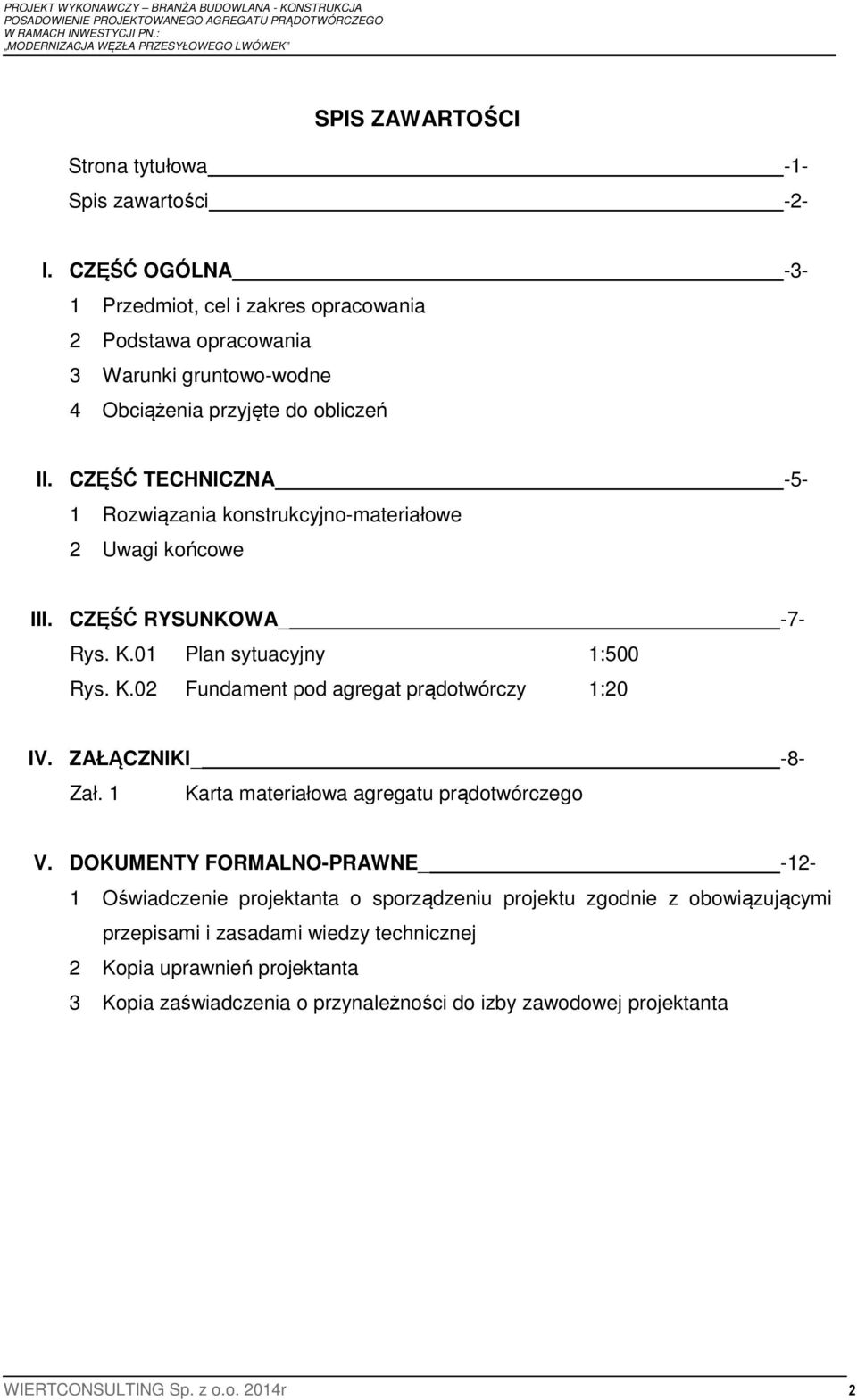

3 SPIS ZAWARTOŚCI Strona tytułowa -1- Spis zawartości -2- I. CZĘŚĆ OGÓLNA -3-1 Przedmiot, cel i zakres opracowania 2 Podstawa opracowania 3 Warunki gruntowo-wodne 4 Obciążenia przyjęte do obliczeń II. CZĘŚĆ TECHNICZNA -5-1 Rozwiązania konstrukcyjno-materiałowe 2 Uwagi końcowe III. CZĘŚĆ RYSUNKOWA_ -7- Rys. K.01 Plan sytuacyjny 1:500 Rys. K.02 Fundament pod agregat prądotwórczy 1:20 IV. ZAŁĄCZNIKI_ -8- Zał. 1 Karta materiałowa agregatu prądotwórczego V. DOKUMENTY FORMALNO-PRAWNE_ Oświadczenie projektanta o sporządzeniu projektu zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej 2 Kopia uprawnień projektanta 3 Kopia zaświadczenia o przynależności do izby zawodowej projektanta

CZĘŚĆ TECHNICZNA -5-1 Rozwiązania konstrukcyjno-materiałowe 2 Uwagi końcowe III. CZĘŚĆ RYSUNKOWA_ -7- Rys. K.01 Plan sytuacyjny 1:500 Rys. K.02 Fundament pod agregat prądotwórczy 1:20 IV.

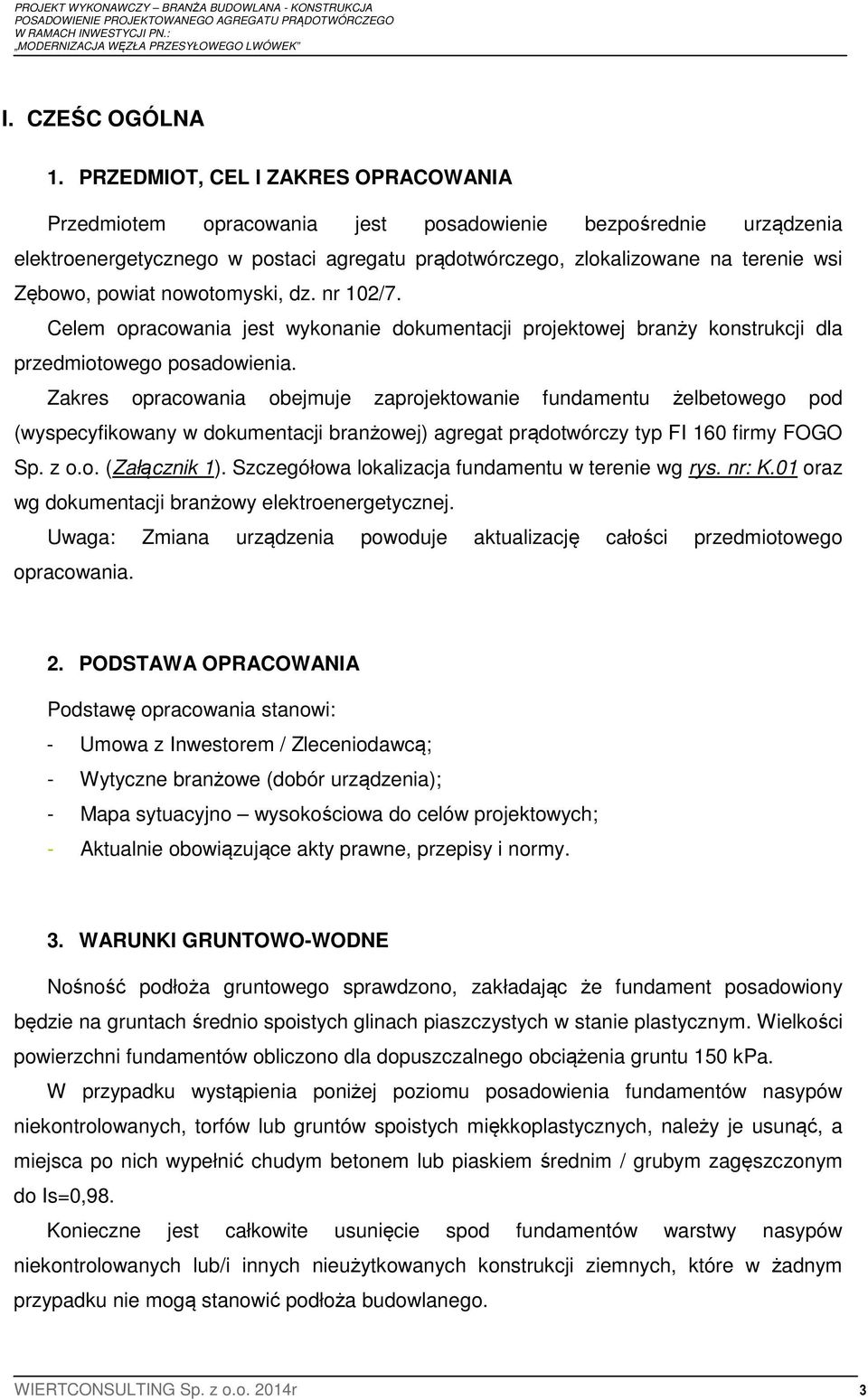

4 I. CZEŚC OGÓLNA 1. PRZEDMIOT, CEL I ZAKRES OPRACOWANIA Przedmiotem opracowania jest posadowienie bezpośrednie urządzenia elektroenergetycznego w postaci agregatu prądotwórczego, zlokalizowane na terenie wsi Zębowo, powiat nowotomyski, dz. nr 102/7. Celem opracowania jest wykonanie dokumentacji projektowej branży konstrukcji dla przedmiotowego posadowienia. Zakres opracowania obejmuje zaprojektowanie fundamentu żelbetowego pod (wyspecyfikowany w dokumentacji branżowej) agregat prądotwórczy typ FI 160 firmy FOGO Sp. z o.o. (Załącznik 1). Szczegółowa lokalizacja fundamentu w terenie wg rys. nr: K.01 oraz wg dokumentacji branżowy elektroenergetycznej. Uwaga: Zmiana urządzenia powoduje aktualizację całości przedmiotowego opracowania. 2. PODSTAWA OPRACOWANIA Podstawę opracowania stanowi: - Umowa z Inwestorem / Zleceniodawcą; - Wytyczne branżowe (dobór urządzenia); - Mapa sytuacyjno wysokościowa do celów projektowych; - Aktualnie obowiązujące akty prawne, przepisy i normy. 3. WARUNKI GRUNTOWO-WODNE Nośność podłoża gruntowego sprawdzono, zakładając że fundament posadowiony będzie na gruntach średnio spoistych glinach piaszczystych w stanie plastycznym. Wielkości powierzchni fundamentów obliczono dla dopuszczalnego obciążenia gruntu 150 kpa. W przypadku wystąpienia poniżej poziomu posadowienia fundamentów nasypów niekontrolowanych, torfów lub gruntów spoistych miękkoplastycznych, należy je usunąć, a miejsca po nich wypełnić chudym betonem lub piaskiem średnim / grubym zagęszczonym do Is=0,98. Konieczne jest całkowite usunięcie spod fundamentów warstwy nasypów niekontrolowanych lub/i innych nieużytkowanych konstrukcji ziemnych, które w żadnym przypadku nie mogą stanowić podłoża budowlanego.

powiat nowotomyski, dz. nr 102/7. Celem opracowania jest wykonanie dokumentacji projektowej branży konstrukcji dla przedmiotowego posadowienia.

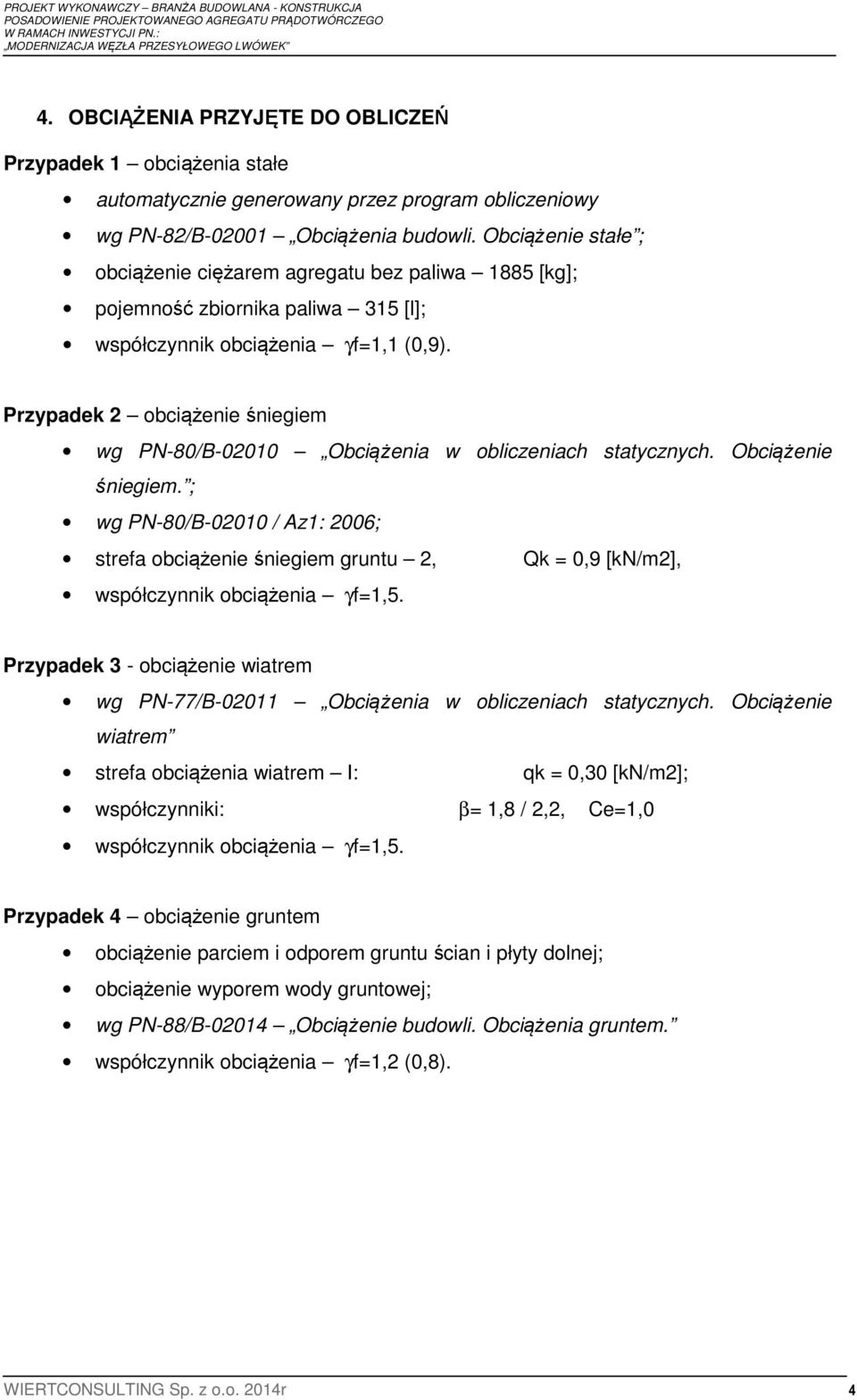

5 4. OBCIĄŻENIA PRZYJĘTE DO OBLICZEŃ Przypadek 1 obciążenia stałe automatycznie generowany przez program obliczeniowy wg PN-82/B Obciążenia budowli. Obciążenie stałe ; obciążenie ciężarem agregatu bez paliwa 1885 [kg]; pojemność zbiornika paliwa 315 [l]; współczynnik obciążenia γf=1,1 (0,9). Przypadek 2 obciążenie śniegiem wg PN-80/B Obciążenia w obliczeniach statycznych. Obciążenie śniegiem. ; wg PN-80/B / Az1: 2006; strefa obciążenie śniegiem gruntu 2, Qk = 0,9 [kn/m2], współczynnik obciążenia γf=1,5. Przypadek 3 - obciążenie wiatrem wg PN-77/B Obciążenia w obliczeniach statycznych. Obciążenie wiatrem strefa obciążenia wiatrem I: qk = 0,30 [kn/m2]; współczynniki: β= 1,8 / 2,2, Ce=1,0 współczynnik obciążenia γf=1,5. Przypadek 4 obciążenie gruntem obciążenie parciem i odporem gruntu ścian i płyty dolnej; obciążenie wyporem wody gruntowej; wg PN-88/B Obciążenie budowli. Obciążenia gruntem. współczynnik obciążenia γf=1,2 (0,8).

Przypadek 2 obciążenie śniegiem wg PN-80/B-02010 Obciążenia w obliczeniach statycznych. Obciążenie śniegiem.

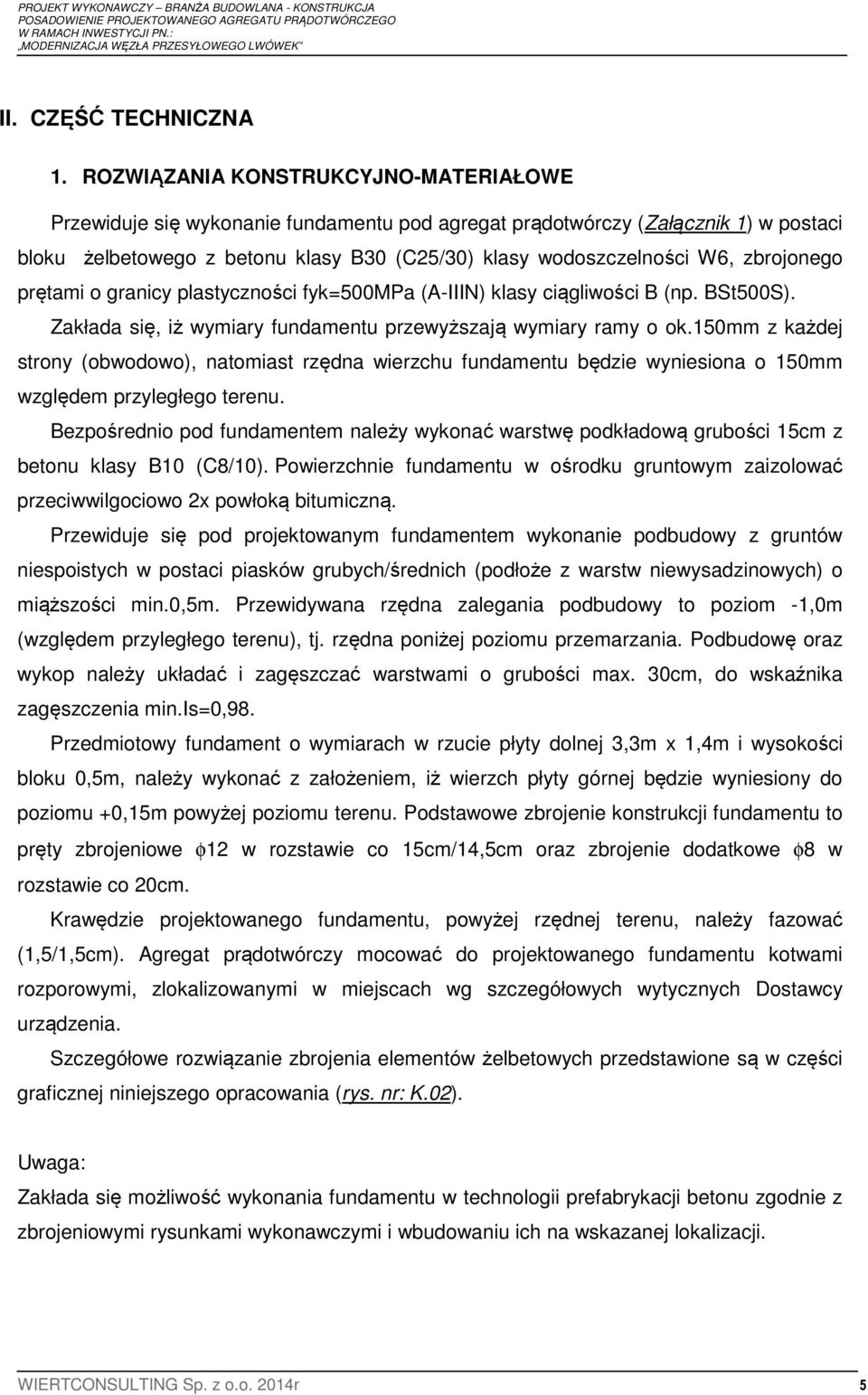

6 II. CZĘŚĆ TECHNICZNA 1. ROZWIĄZANIA KONSTRUKCYJNO-MATERIAŁOWE Przewiduje się wykonanie fundamentu pod agregat prądotwórczy (Załącznik 1) w postaci bloku żelbetowego z betonu klasy B30 (C25/30) klasy wodoszczelności W6, zbrojonego prętami o granicy plastyczności fyk=500mpa (A-IIIN) klasy ciągliwości B (np. BSt500S). Zakłada się, iż wymiary fundamentu przewyższają wymiary ramy o ok.150mm z każdej strony (obwodowo), natomiast rzędna wierzchu fundamentu będzie wyniesiona o 150mm względem przyległego terenu. Bezpośrednio pod fundamentem należy wykonać warstwę podkładową grubości 15cm z betonu klasy B10 (C8/10). Powierzchnie fundamentu w ośrodku gruntowym zaizolować przeciwwilgociowo 2x powłoką bitumiczną. Przewiduje się pod projektowanym fundamentem wykonanie podbudowy z gruntów niespoistych w postaci piasków grubych/średnich (podłoże z warstw niewysadzinowych) o miąższości min.0,5m. Przewidywana rzędna zalegania podbudowy to poziom -1,0m (względem przyległego terenu), tj. rzędna poniżej poziomu przemarzania. Podbudowę oraz wykop należy układać i zagęszczać warstwami o grubości max. 30cm, do wskaźnika zagęszczenia min.is=0,98. Przedmiotowy fundament o wymiarach w rzucie płyty dolnej 3,3m x 1,4m i wysokości bloku 0,5m, należy wykonać z założeniem, iż wierzch płyty górnej będzie wyniesiony do poziomu +0,15m powyżej poziomu terenu. Podstawowe zbrojenie konstrukcji fundamentu to pręty zbrojeniowe φ12 w rozstawie co 15cm/14,5cm oraz zbrojenie dodatkowe φ8 w rozstawie co 20cm. Krawędzie projektowanego fundamentu, powyżej rzędnej terenu, należy fazować (1,5/1,5cm). Agregat prądotwórczy mocować do projektowanego fundamentu kotwami rozporowymi, zlokalizowanymi w miejscach wg szczegółowych wytycznych Dostawcy urządzenia. Szczegółowe rozwiązanie zbrojenia elementów żelbetowych przedstawione są w części graficznej niniejszego opracowania (rys. nr: K.02). Uwaga: Zakłada się możliwość wykonania fundamentu w technologii prefabrykacji betonu zgodnie z zbrojeniowymi rysunkami wykonawczymi i wbudowaniu ich na wskazanej lokalizacji.

zbrojonego prętami o granicy plastyczności fyk=500mpa (A-IIIN) klasy ciągliwości B (np. BSt500S). Zakłada się, iż wymiary fundamentu przewyższają wymiary ramy o ok.

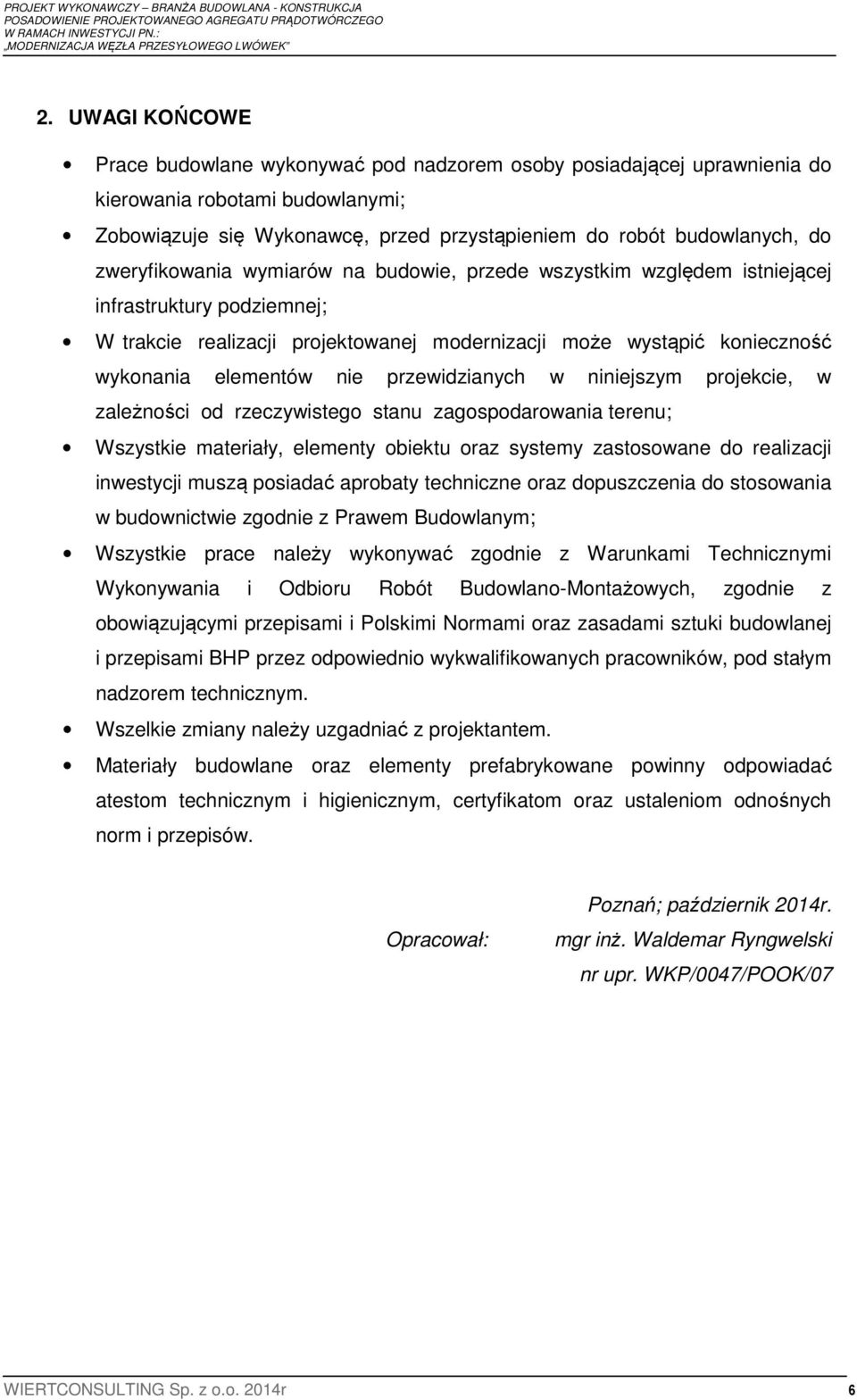

7 2. UWAGI KOŃCOWE Prace budowlane wykonywać pod nadzorem osoby posiadającej uprawnienia do kierowania robotami budowlanymi; Zobowiązuje się Wykonawcę, przed przystąpieniem do robót budowlanych, do zweryfikowania wymiarów na budowie, przede wszystkim względem istniejącej infrastruktury podziemnej; W trakcie realizacji projektowanej modernizacji może wystąpić konieczność wykonania elementów nie przewidzianych w niniejszym projekcie, w zależności od rzeczywistego stanu zagospodarowania terenu; Wszystkie materiały, elementy obiektu oraz systemy zastosowane do realizacji inwestycji muszą posiadać aprobaty techniczne oraz dopuszczenia do stosowania w budownictwie zgodnie z Prawem Budowlanym; Wszystkie prace należy wykonywać zgodnie z Warunkami Technicznymi Wykonywania i Odbioru Robót Budowlano-Montażowych, zgodnie z obowiązującymi przepisami i Polskimi Normami oraz zasadami sztuki budowlanej i przepisami BHP przez odpowiednio wykwalifikowanych pracowników, pod stałym nadzorem technicznym. Wszelkie zmiany należy uzgadniać z projektantem. Materiały budowlane oraz elementy prefabrykowane powinny odpowiadać atestom technicznym i higienicznym, certyfikatom oraz ustaleniom odnośnych norm i przepisów. Opracował: Poznań; październik 2014r. mgr inż. Waldemar Ryngwelski nr upr. WKP/0047/POOK/07

przewidzianych w niniejszym projekcie, w zależności od rzeczywistego stanu zagospodarowania terenu; Wszystkie materiały, elementy obiektu oraz systemy zastosowane do realizacji inwestycji muszą

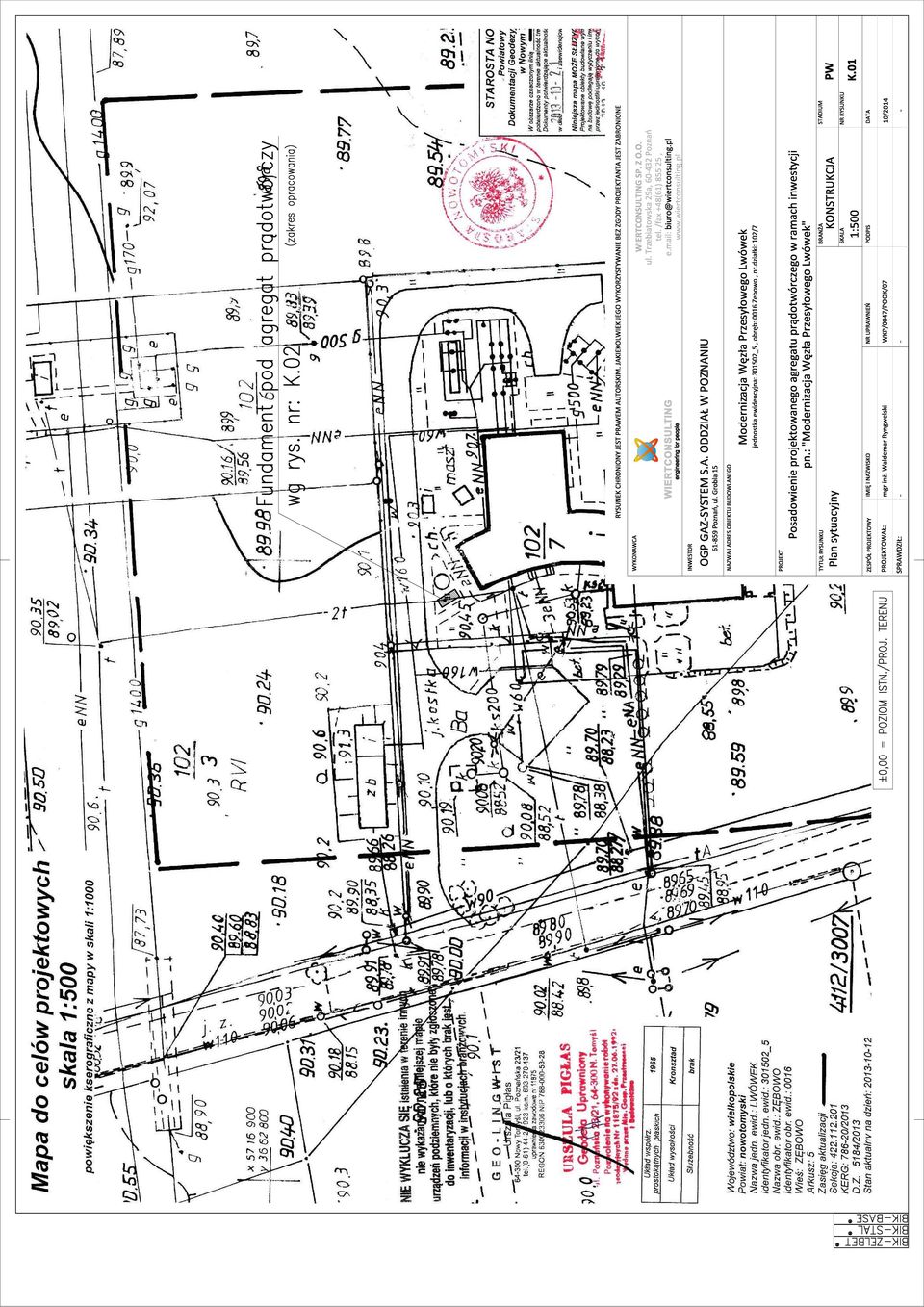

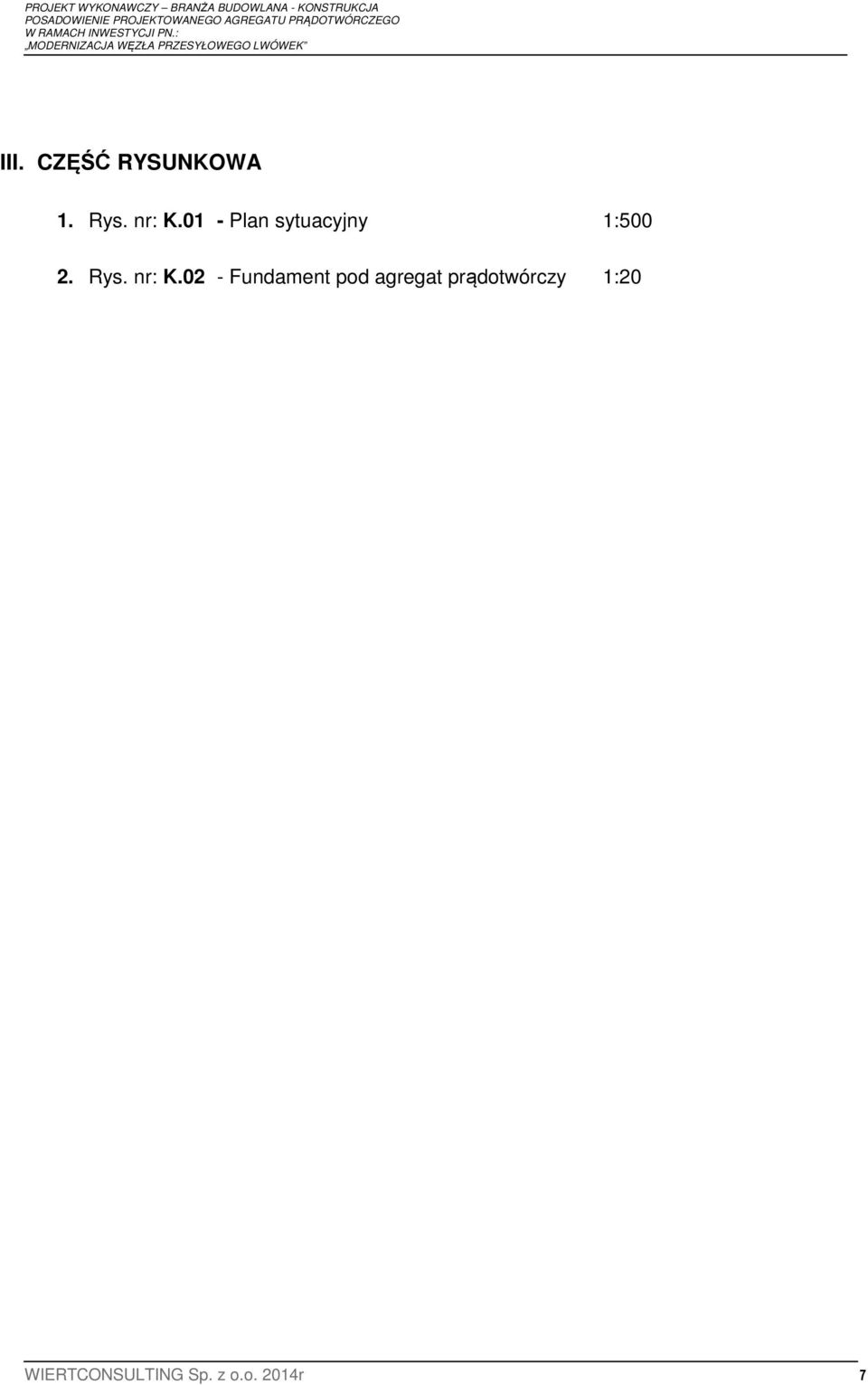

8 III. CZĘŚĆ RYSUNKOWA 1. Rys. nr: K.01 - Plan sytuacyjny 1: Rys. nr: K.02 - Fundament pod agregat prądotwórczy 1:20

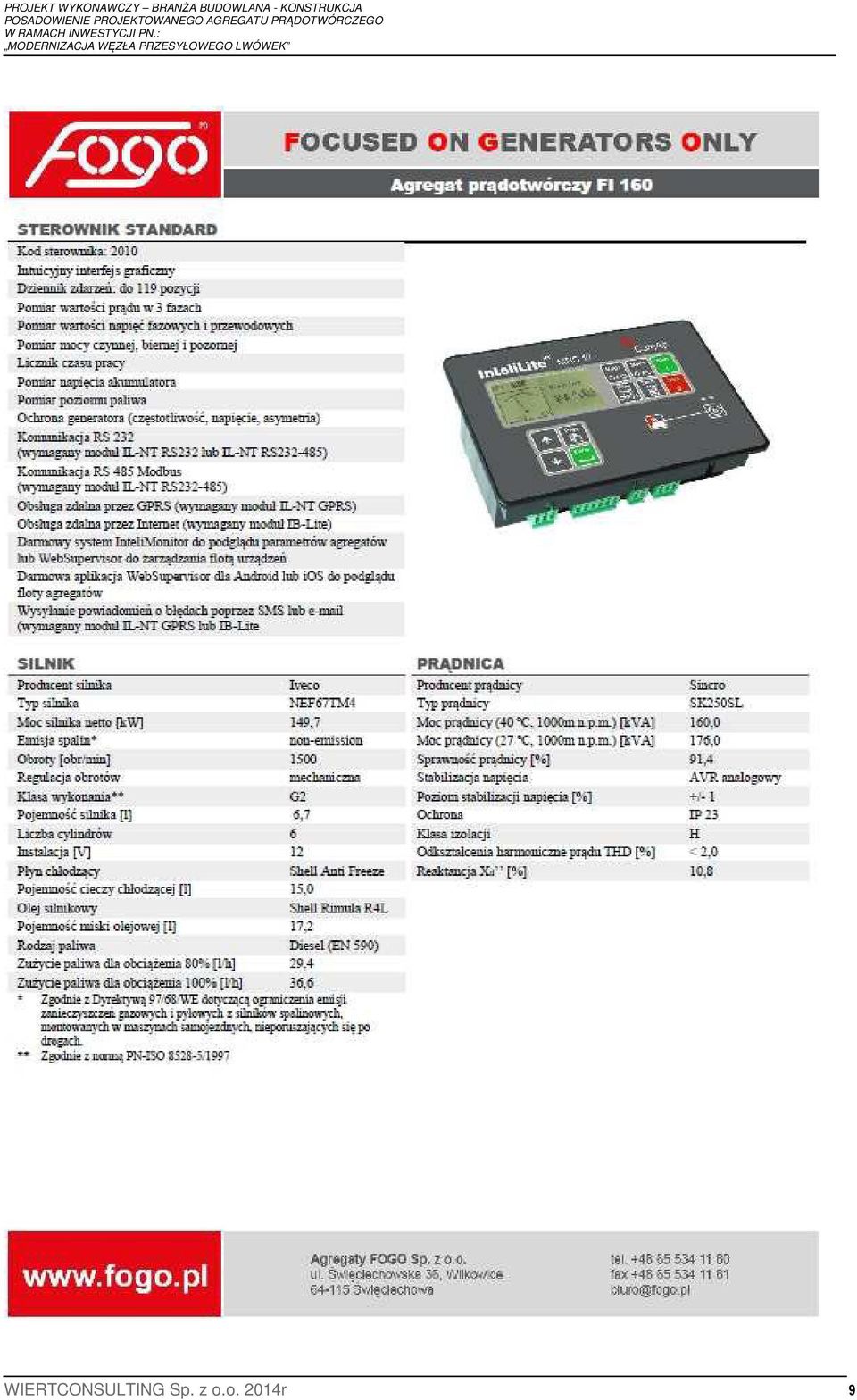

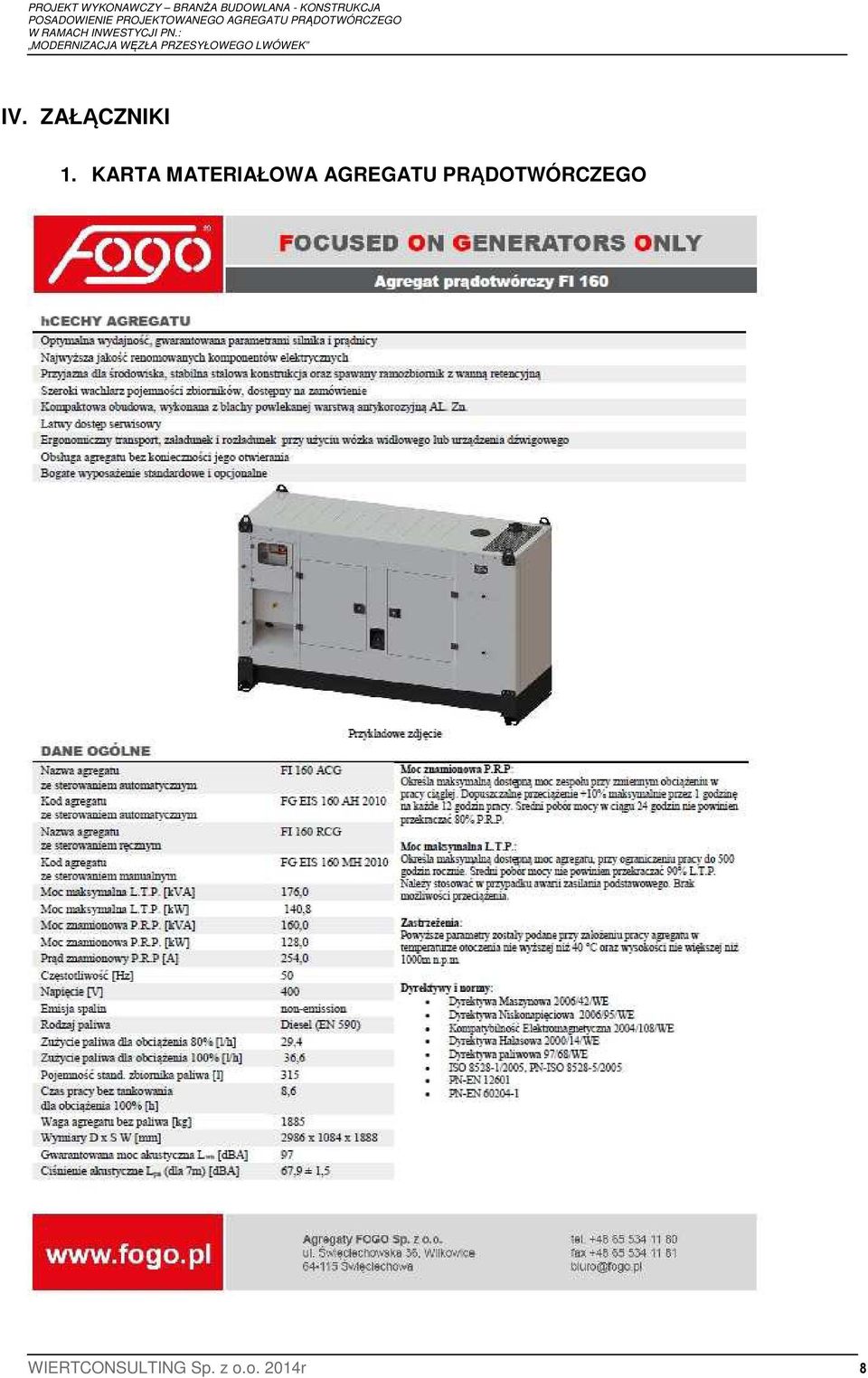

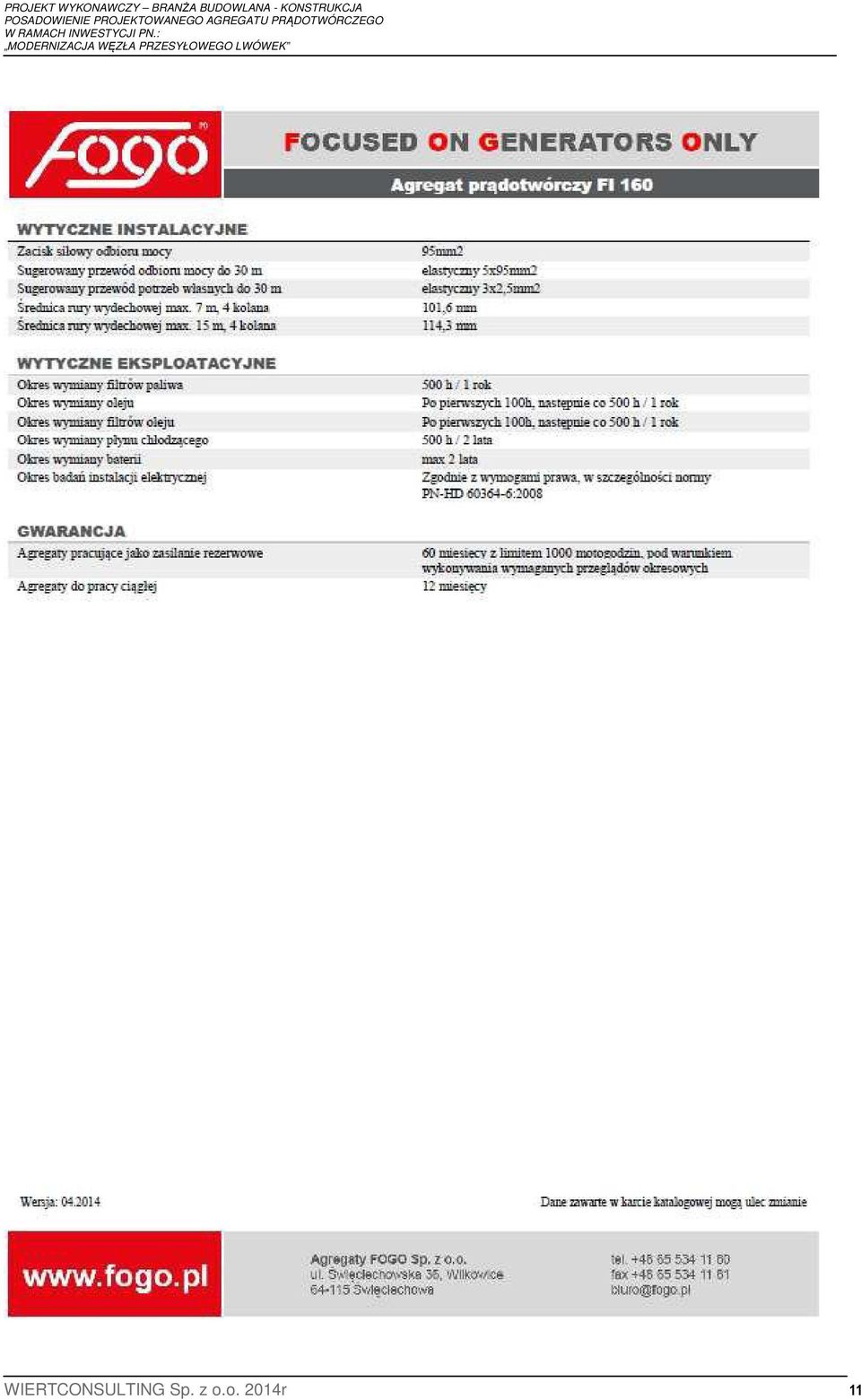

11 IV. ZAŁĄCZNIKI 1. KARTA MATERIAŁOWA AGREGATU PRĄDOTWÓRCZEGO

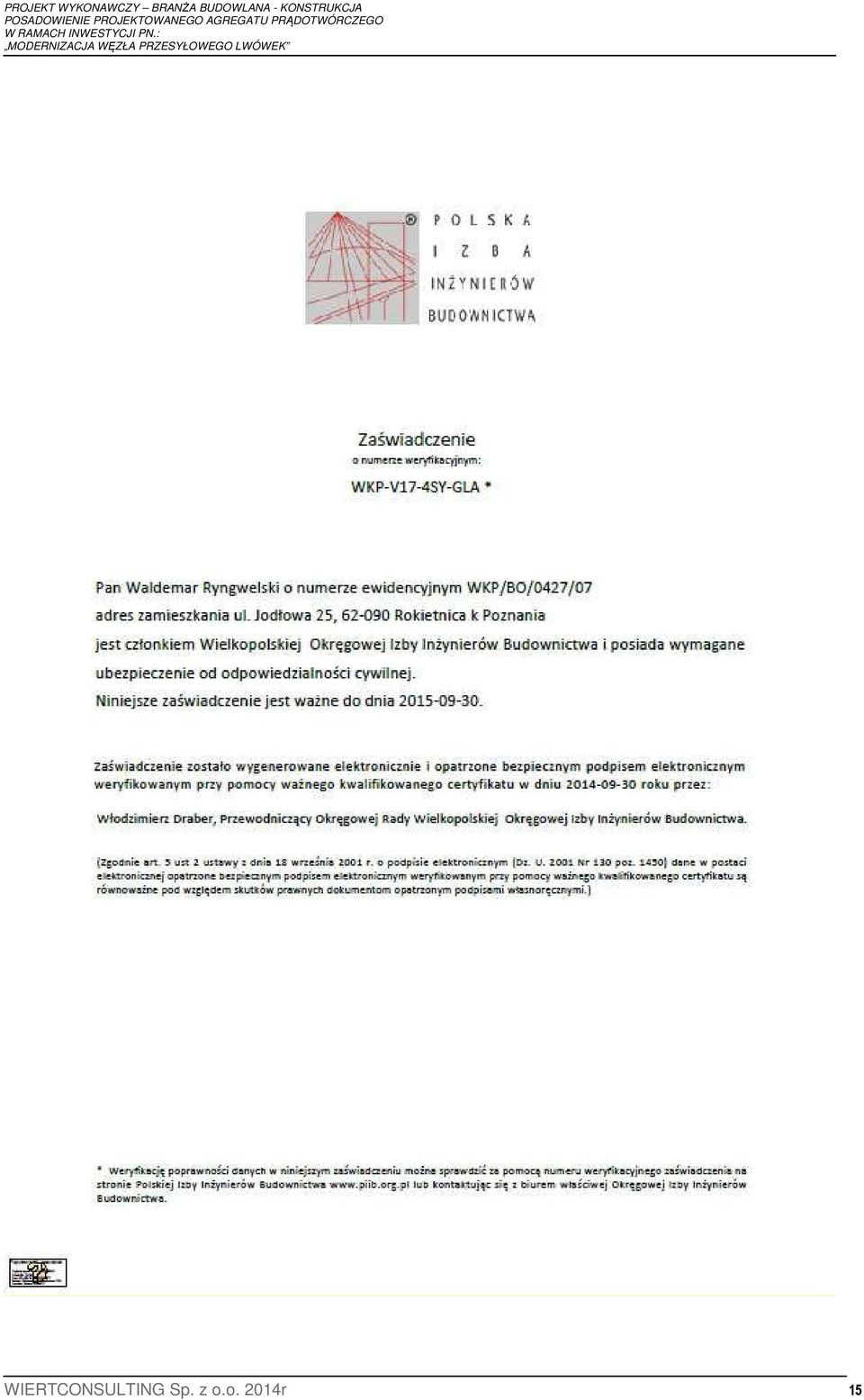

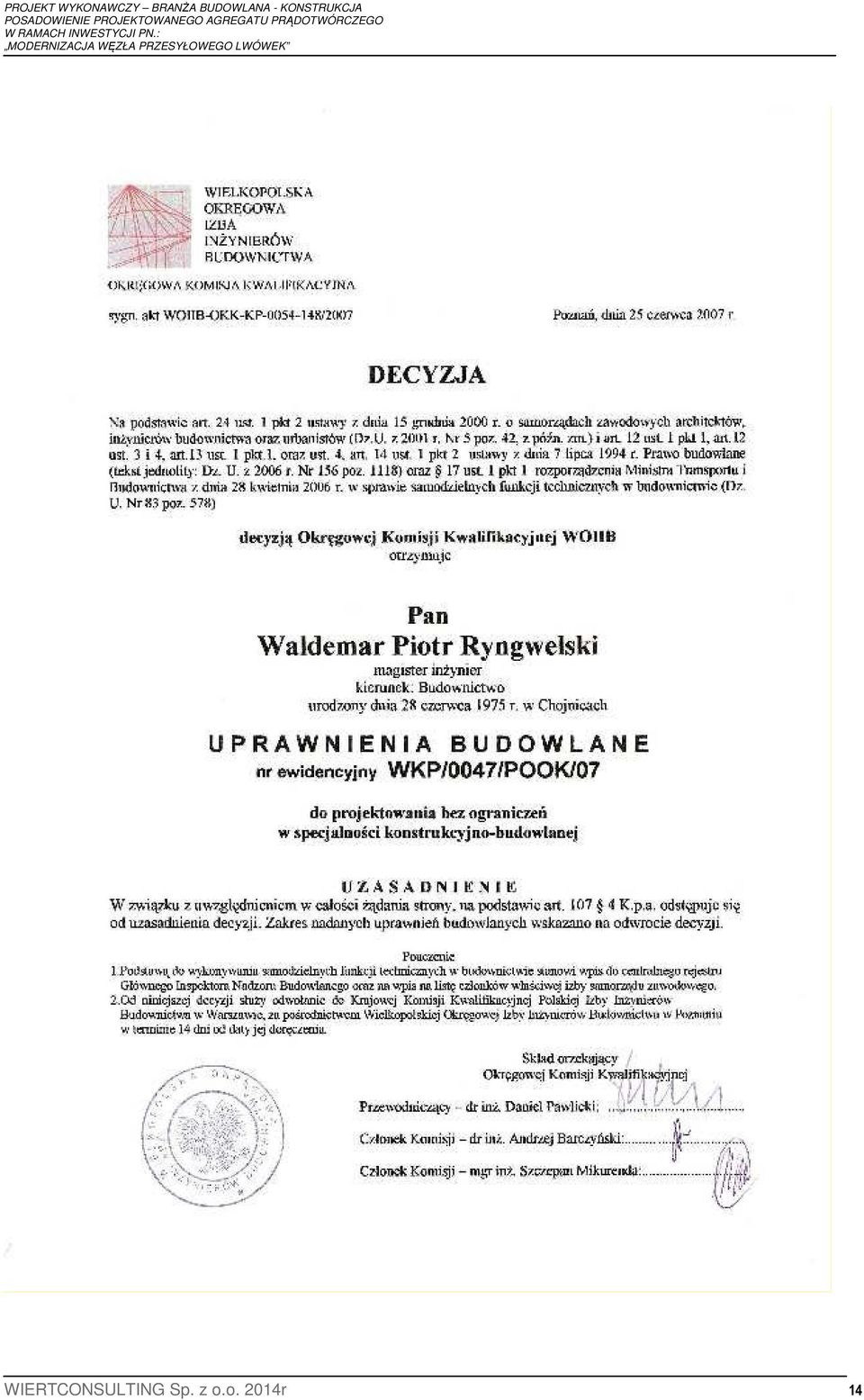

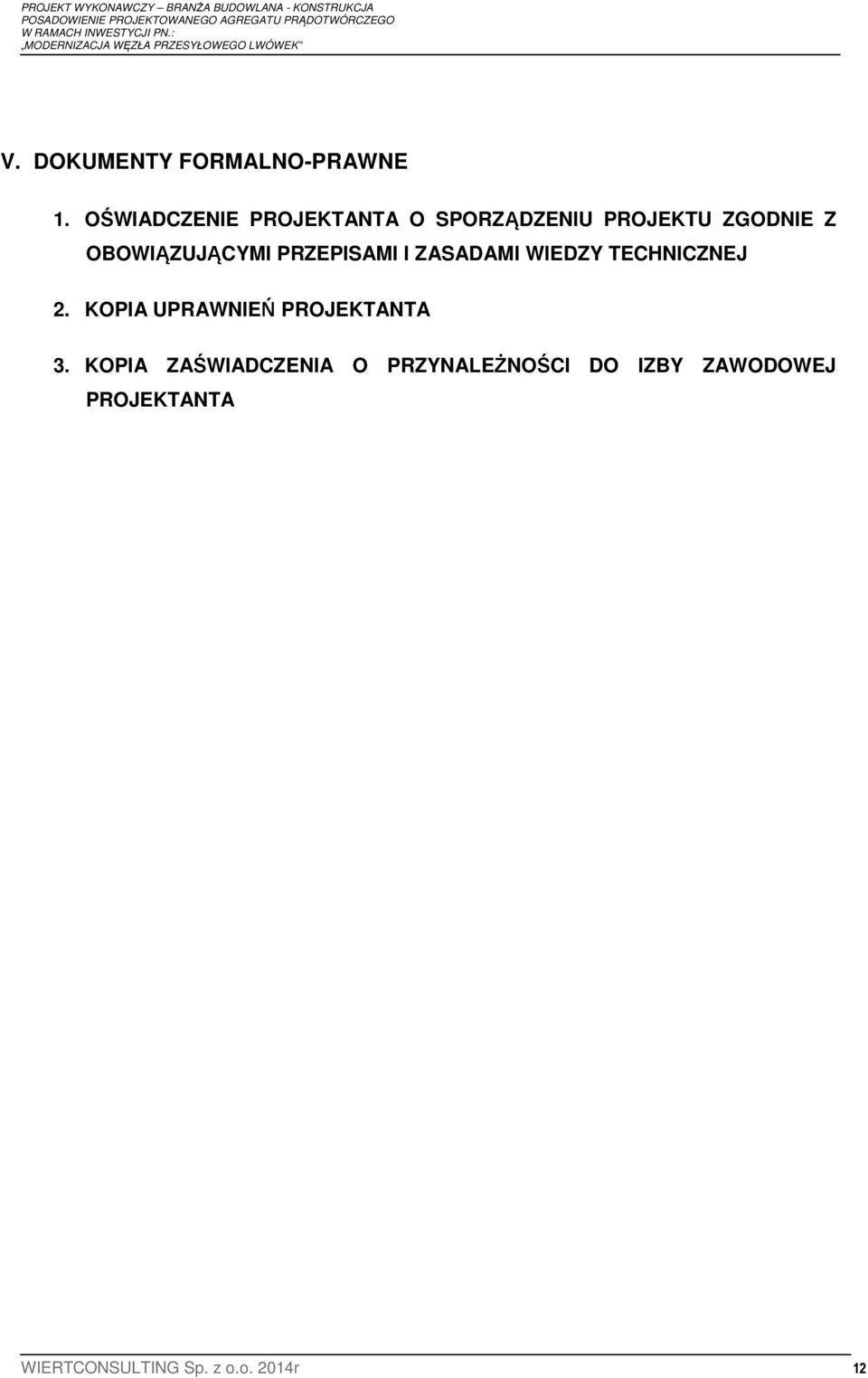

15 V. DOKUMENTY FORMALNO-PRAWNE 1. OŚWIADCZENIE PROJEKTANTA O SPORZĄDZENIU PROJEKTU ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI I ZASADAMI WIEDZY TECHNICZNEJ 2. KOPIA UPRAWNIEŃ PROJEKTANTA 3. KOPIA ZAŚWIADCZENIA O PRZYNALEŻNOŚCI DO IZBY ZAWODOWEJ PROJEKTANTA

OBOWIĄZUJĄCYMI PRZEPISAMI I ZASADAMI WIEDZY TECHNICZNEJ 2.

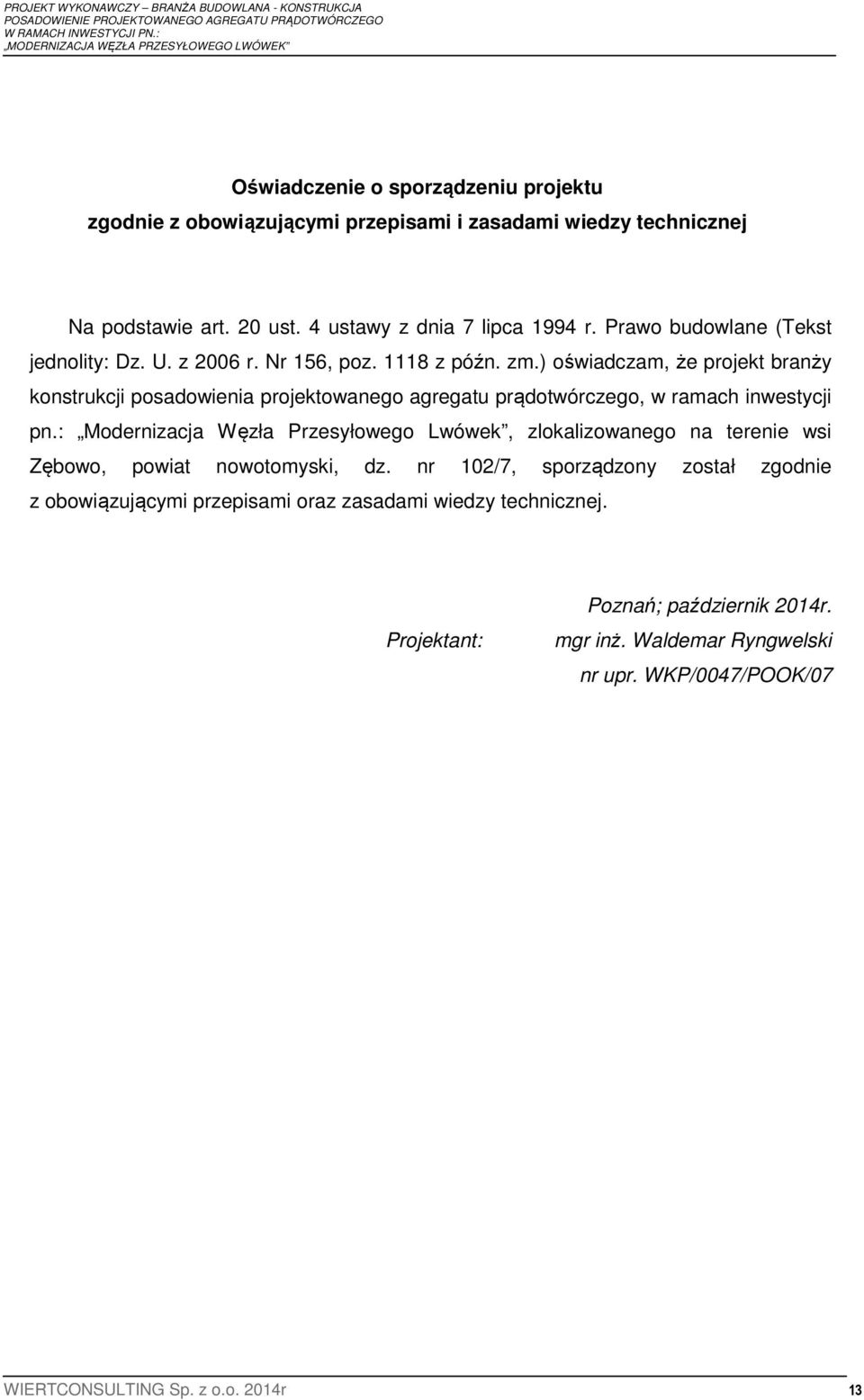

16 Oświadczenie o sporządzeniu projektu zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Tekst jednolity: Dz. U. z 2006 r. Nr 156, poz z późn. zm.) oświadczam, że projekt branży konstrukcji posadowienia projektowanego agregatu prądotwórczego, w ramach inwestycji pn.: Modernizacja Węzła Przesyłowego Lwówek, zlokalizowanego na terenie wsi Zębowo, powiat nowotomyski, dz. nr 102/7, sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: Poznań; październik 2014r. mgr inż. Waldemar Ryngwelski nr upr. WKP/0047/POOK/07

) oświadczam, że projekt branży konstrukcji posadowienia projektowanego agregatu prądotwórczego, w ramach inwestycji pn.
