Gruntowy wymiennik ciepła PROVENT- GEO

Transkrypt

1 Gruntowy wymiennik ciepła PROVENT- GEO Bezprzeponowy Płytowy Gruntowy Wymiennik Ciepła PROVENT-GEO to unikatowe, oryginalne rozwiązanie umożliwiające pozyskanie zawartego gruncie chłodu latem oraz ciepła w okresie grzewczym w maksymalnie wydajnym stopniu. Zastrzeżony w Urzędzie Patentowym, modułowy sposób budowy oraz konstrukcja wymiennika umożliwia wykonanie układu dla obróbki powietrza wentylacyjnego wydajności od m 3 /h. Folia izolacyjna zabezpiecza wymiennik przed woda opadową. Ułożona bezpośrednio na styropianie. Rura drenarska (opcja) stosowana w przypadku dużych powierzchni wymiennika oraz gruntów małoprzepuszczalnych w celu łatwiejszego odprowadzenia wód opadowych. Dzięki odpowiednio dobranej izolacji termicznej i niewielkiej grubości podłoża żwirowego może być płytko posadowiony(około 0,7m poniżej gruntu).

2 Umożliwia to stosowanie go w miejscach gdzie wody gruntowe występują dosyć wysoko. Bezprzeponowy przepływ powietrza (w bezpośrednim kontakcie z odpowiednio przygotowaną warstwą gruntu) umożliwia odprowadzenie bezpośrednio do gruntu kondensatu powstającego w procesie schładzania powietrza, zapobiega rozwojowi grzybów i pleśni wykorzystując stabilizujące działanie naturalnej flory gruntu. Wyniki pomiarów otrzymane z testowego wymiennika przedstawiają wykresy obok. Podstawowe wyróżniki charakteryzujące Płytowy Wymiennik PROVENT-GEO znaczne ograniczenie kosztów ogrzewania, optymalna praca urządzeń do odzysku ciepła, zapobieganie nadmiernej suchości powietrza zimą zapewnienie pożądanego chłodu w porze letnich upałów Cechy szczególne wymiennika praktycznie 100% wymiana cieplna z gruntem możliwość posadowienia wymiennika na niewielkiej głębokości wydajne chłodzenie i osuszanie powietrza latem ogrzewanie i dowilżanie powietrza zimą niewielkie straty ciśnienia możliwość pracy ciągłej, bez potrzeby "regeneracji" złoża

3

4 Wykorzystanie energii geotermalnej Gruntowe wymienniki ciepła (GWC) wykorzystujące darmową energię geotermalną znajdują coraz liczniejsze zastosowanie w energooszczędnych układach wentylacyjnych gwarantujących wysoki odzysk ciepła. Zakopane na odpowiedniej głębokości pod powierzchnią ziemi, mają za zadanie: wstępne ogrzanie powietrza zimą, co obniża koszty eksploatacyjne, oraz zapewnia optymalną pracę rekuperatorów podczas ostrych mrozów. Ochłodzenie i osuszenie powietrza latem, przez co można zdecydowanie poprawić mikroklimat wewnątrz pomieszczeń zapewniając uczucie przyjemnego chłodu. Warunki pracy gruntowych wymienników ciepła Temperatura do jakiej możliwe jest ochłodzenie latem powietrza w GWC zależna jest od tzw. izoterm gruntu w sąsiedztwie wymiennika. Jak widać na wykresie wartości izoterm uzależnione są od głębokości i pory roku. Na przykład na głębokości ok. 1.5m (typowa dla rurowych GWC) wartość ta waha się w granicach +2 zimą do+16 o C latem. Na głębokości ok. 7-8m temperatura gruntu jest niemal stała w ciągu całego roku i wynosi +8 do +10 o C. Korzystne jest zatem by wymiennik pracował w tych warunkach. Tylko wówczas bowiem może nastąpić skuteczne ochłodzenie i osuszanie powietrza wentylacyjnego, szczególnie podczas letnich upałów. Teoretycznie możliwe jest, do pozyskiwania chłodu, zastąpienie klasycznych urządzeń klimatyzacyjnych odpowiednio wydajnym GWC. Należy wówczas dodatkowo zastosować recyrkulację powietrza obiegowego poprzez wymiennik gruntowy. Ważne jest też aby wymiennik powodował możliwie małe straty ciśnienia całkowitego tłoczonego powietrza.

5 Warunki komfortu w pomieszczeniach latem Wykres krzywej duszności obrazuje zależność temperatury i wilgotności względnej powietrza powyżej której odczuwalne jest wrażenie duszności. Wynika z niego, że zarówno temperatura jak i wilgotność powietrza decydują o komforcie cieplnym panującym wewnątrz pomieszczeń. Wprowadzanie w upalne dni dużych ilości powietrza ochłodzonego w GWC do wartości tylko np.+20 o C ale przy tym wilgotnego często nie zmniejsza odczucia duszności, a wręcz może nawet pogorszyć warunki przebywających wewnątrz ludzi. Bardzo istotne jest więc aby podczas letnich upałów GWC znacznie obniżał zarówno temperaturę jak i wilgotność powietrza doprowadzanego do budynku. Skuteczne osuszenie wymaga ochłodzenia powietrza poniżej ok o C! Obszar parametrów powietrza wewnątrz pomieszczeń podczas letnich upałów:

6

7

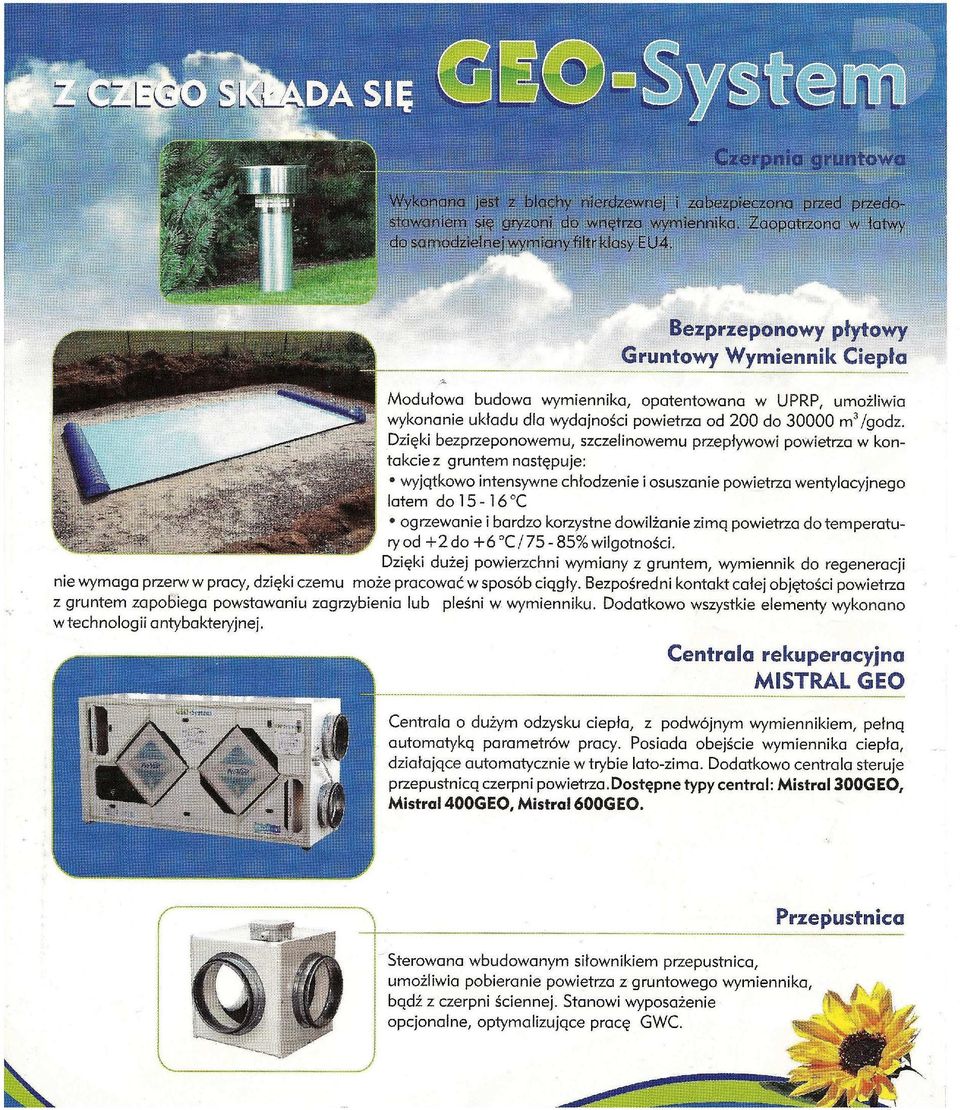

8
