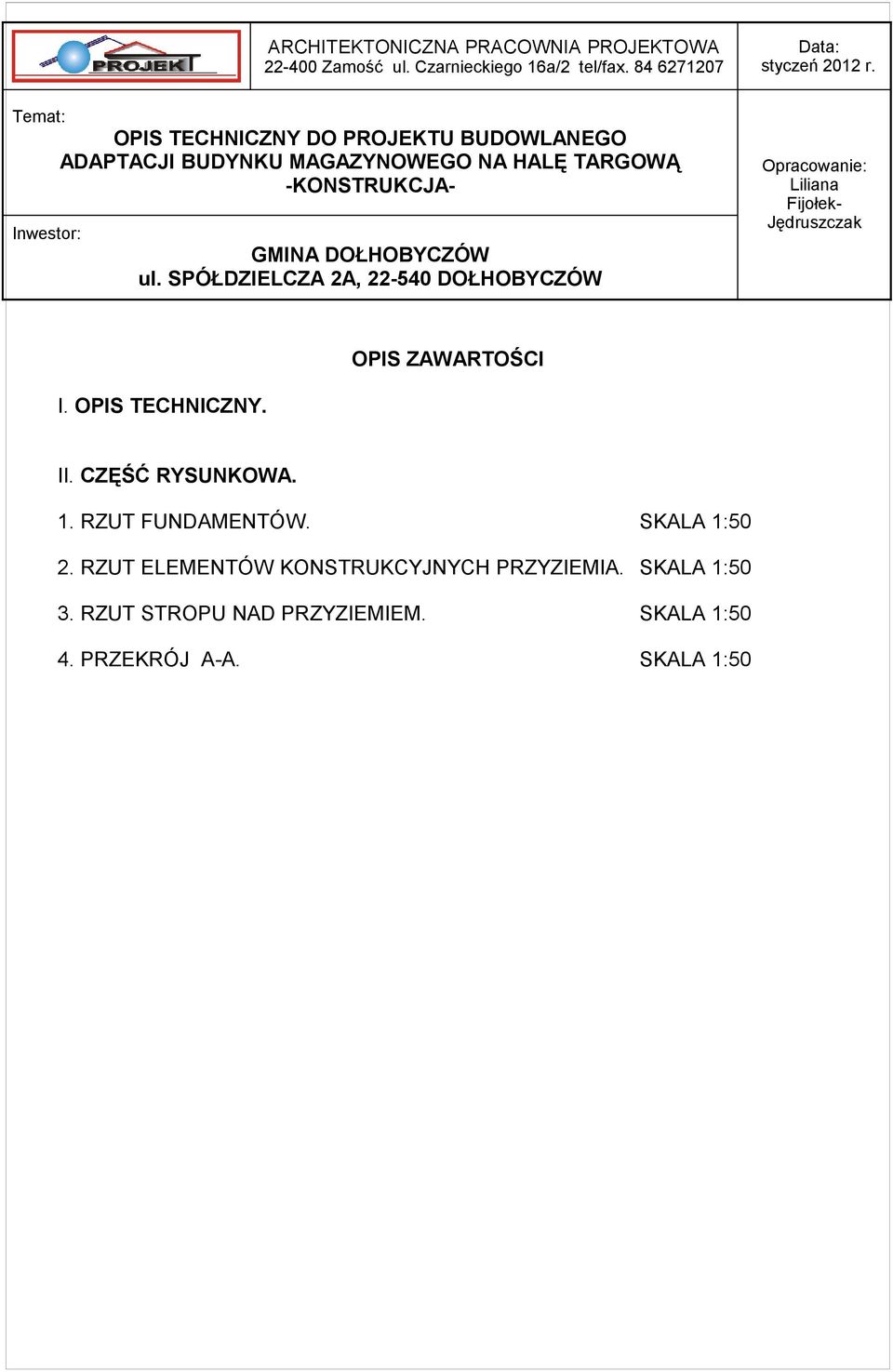

1 OPIS ZAWARTOŚCI I. OPIS TECHNICZNY. II. CZĘŚĆ RYSUNKOWA. 1. RZUT FUNDAMENTÓW. SKALA 1:50 2. RZUT ELEMENTÓW KONSTRUKCYJNYCH PRZYZIEMIA. SKALA 1:50 3. RZUT STROPU NAD PRZYZIEMIEM. SKALA 1:50 4. PRZEKRÓJ A-A. SKALA 1:50

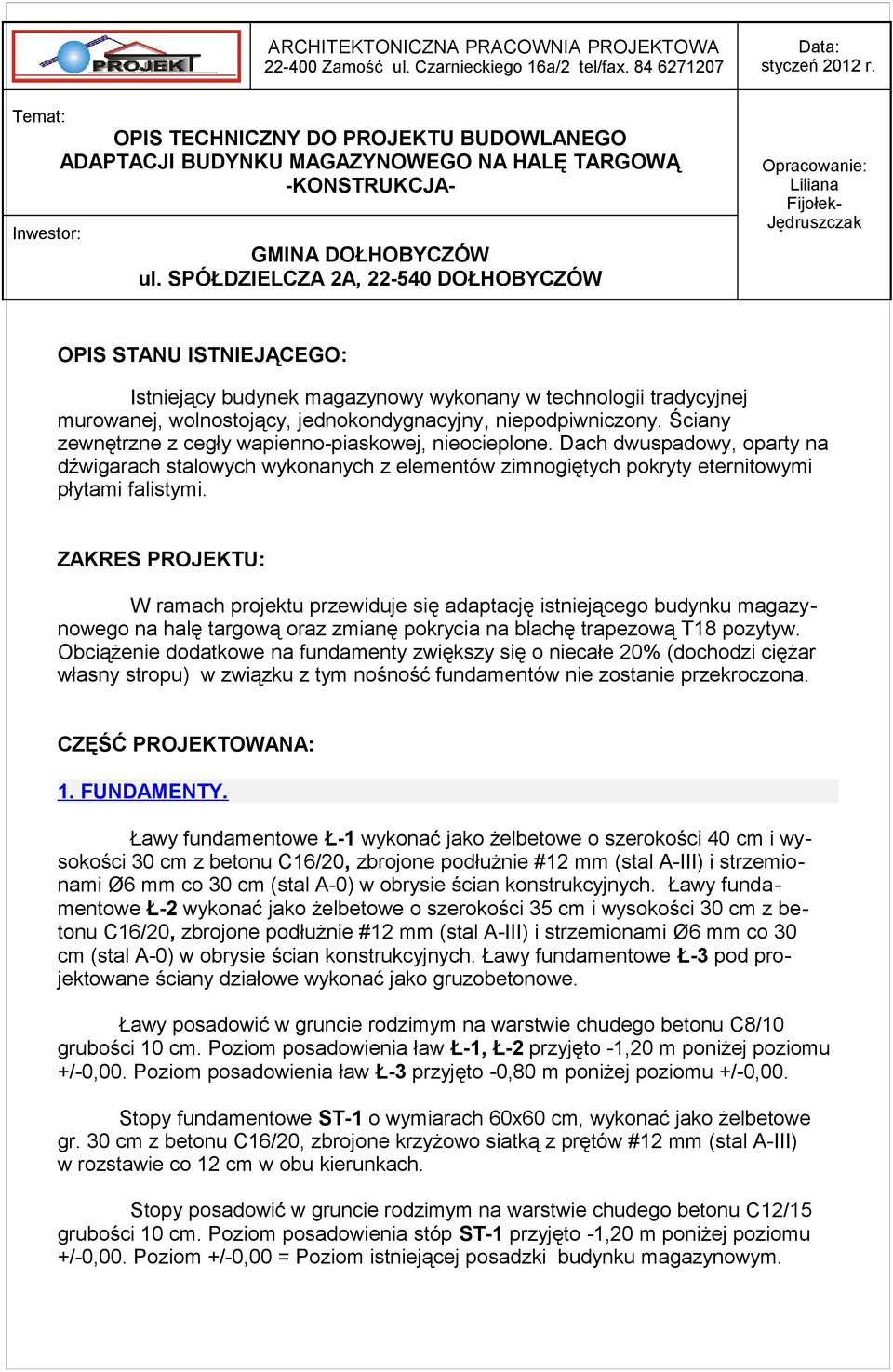

2 OPIS STANU ISTNIEJĄCEGO: Istniejący budynek magazynowy wykonany w technologii tradycyjnej murowanej, wolnostojący, jednokondygnacyjny, niepodpiwniczony. Ściany zewnętrzne z cegły wapienno-piaskowej, nieocieplone. Dach dwuspadowy, oparty na dźwigarach stalowych wykonanych z elementów zimnogiętych pokryty eternitowymi płytami falistymi. ZAKRES PROJEKTU: W ramach projektu przewiduje się adaptację istniejącego budynku magazynowego na halę targową oraz zmianę pokrycia na blachę trapezową T18 pozytyw. Obciążenie dodatkowe na fundamenty zwiększy się o niecałe 20% (dochodzi ciężar własny stropu) w związku z tym nośność fundamentów nie zostanie przekroczona. CZĘŚĆ PROJEKTOWANA: 1. FUNDAMENTY. Ławy fundamentowe Ł-1 wykonać jako żelbetowe o szerokości 40 cm i wysokości 30 cm z betonu C16/20, zbrojone podłużnie #12 mm (stal A-III) i strzemionami Ø6 mm co 30 cm (stal A-0) w obrysie ścian konstrukcyjnych. Ławy fundamentowe Ł-2 wykonać jako żelbetowe o szerokości 35 cm i wysokości 30 cm z betonu C16/20, zbrojone podłużnie #12 mm (stal A-III) i strzemionami Ø6 mm co 30 cm (stal A-0) w obrysie ścian konstrukcyjnych. Ławy fundamentowe Ł-3 pod projektowane ściany działowe wykonać jako gruzobetonowe. Ławy posadowić w gruncie rodzimym na warstwie chudego betonu C8/10 grubości 10 cm. Poziom posadowienia ław Ł-1, Ł-2 przyjęto -1,20 m poniżej poziomu +/-0,00. Poziom posadowienia ław Ł-3 przyjęto -0,80 m poniżej poziomu +/-0,00. Stopy fundamentowe ST-1 o wymiarach 60x60 cm, wykonać jako żelbetowe gr. 30 cm z betonu C16/20, zbrojone krzyżowo siatką z prętów #12 mm (stal A-III) w rozstawie co 12 cm w obu kierunkach. Stopy posadowić w gruncie rodzimym na warstwie chudego betonu C12/15 grubości 10 cm. Poziom posadowienia stóp ST-1 przyjęto -1,20 m poniżej poziomu +/-0,00. Poziom +/-0,00 = Poziom istniejącej posadzki budynku magazynowym.

3 Kominy wykonać na płycie fundamentowej gr. 30cm zbrojonej krzyżowo siatką z prętów Ø12 ze stali A-III w rozstawie co 10cm. Wykop pod stopę fundamentową winien odebrać uprawniony geolog z wpisem do dziennika budowy. W przypadku natrafienia na grunt nasypowy na dnie wykopu lub stwierdzeniu przez geologa gruntów nienośnych w poziomie posadowienia, należy je wybrać i uzupełnić piaskiem ubijanym z cementem w ilości 50 kg cementu na 1 m 3 piasku. 2. ŚCIANY. Ściany fundamentowe murowane z bloczków betonowych gr. 24 cm na zaprawie cementowo-wapiennej marki 10 MPa. Ściany konstrukcyjne wewnętrzne wykonać z bloczków z betonu komórkowego gr. 24 cm na zaprawie cementowo-wapiennej marki 3 MPa. Ocieplenie według architektury. Ściany działowe o grubości 12 cm wykonać z cegły pełnej na zaprawie cementowo-wapiennej marki 3 MPa. 3. STROPY. Strop nad przyziemiem hali wykonać jako drewniany, belki stropowe BS-1 i BS-2 o przekroju 8x12 cm w maksymalnym rozstawie 60 cm, oparte na drewnianych belkach wsporczych BW-1 i BW-2 o przekroju 22x16 cm. Belki wsporcze oprzeć na płaskowniku stalowym 5x220mm przyspawanym do podciągu stalowego PS-1. Belki BW-1 i BW-2 zabezpieczyć przed przesunięciem za pomocą kątowników zimnogiętych LN70x40x4. Dokładny rozstaw belek stropowych i rozmieszczenie belek wsporczych według rysunków konstrukcyjnych nr 3 i NADPROŻA. Nadproża nad otworami okiennymi i drzwiowymi wykonać jako typowe nadproża prefabrykowane L-19 żelbetowe. Minimalne oparcie belek prefabrykowanych L-19 na murze wynosi 9 cm.

4 5. SŁUPY. Słupy S-1 wykonać jako stalowe z rury kwadratowej RKA100x100x5 o długości L=265 cm i oprzeć na stopie fundamentowej ST-1. Połączenie wykonać jako przegubowe. 6. PODCIĄGI. Podciąg PŻ-1 wykonać o przekroju BxH=24x24 cm jako żelbetowy z betonu C16/20 oparty na wewnętrznej ścianie konstrukcyjnej w osi 17 wg rysunków konstrukcyjnego nr 2. Zbrojenie dołem 3 prętami prostymi #12 mm, górą 2 prętami prostymi #12 mm - stal A-III, strzemiona dwuramienne Ø6 mm - stal A-0 (St0S) w rozstawie co 8 cm na L/5 długości elementu, w strefie przęsłowej co 20 cm. Podciąg PS-1 podpierający belki stropowe nad przyziemiem wykonać jako stalowy z dwuteownika IPN220 o długości L=4010 cm. Podciąg oprzeć na istniejących zewnętrznych ścianach konstrukcyjnych na poduszce betonowej grubości 15 cm (minimalna długość oparcia L=25 cm), słupach stalowych S-1 (jako połączenie sztywne) i projektowanych ścianach konstrukcyjnych wewnętrznych w osiach 15 i 17 wg rysunku konstrukcyjnego nr WIEŃCE. Nad ścianami zewnętrznymi wykonać żelbetowy wieniec spinający z betonu C16/20 o wysokości 25 cm i szerokości ścian konstrukcyjnych. Zbrojenie podłużne konstrukcyjne prętami 4#12 mm (Stal A-III), strzemiona Ø6 mm co 30 cm (Stal A-0). 8. KLAMRY SPINAJĄCE ZARYSOWANIA. W miejscach pęknięć pionowych wzmocnić ściany zewnętrzne wykonując od zewnętrznej strony klamry spinające z betonu C16/20. Zbrojenie podłużne konstrukcyjne prętami 2#12 mm (Stal A-III), strzemiona Ø6 mm co 15 cm (Stal A-0). Klamry wykonać co 100cm. Sposób wykonania: na szerokości 50cm wykuć poziome bruzdy o wysokości 15cm na głębokość 10cm wyczyścić wykutą przestrzeń i spłukać dokładnie wodą
