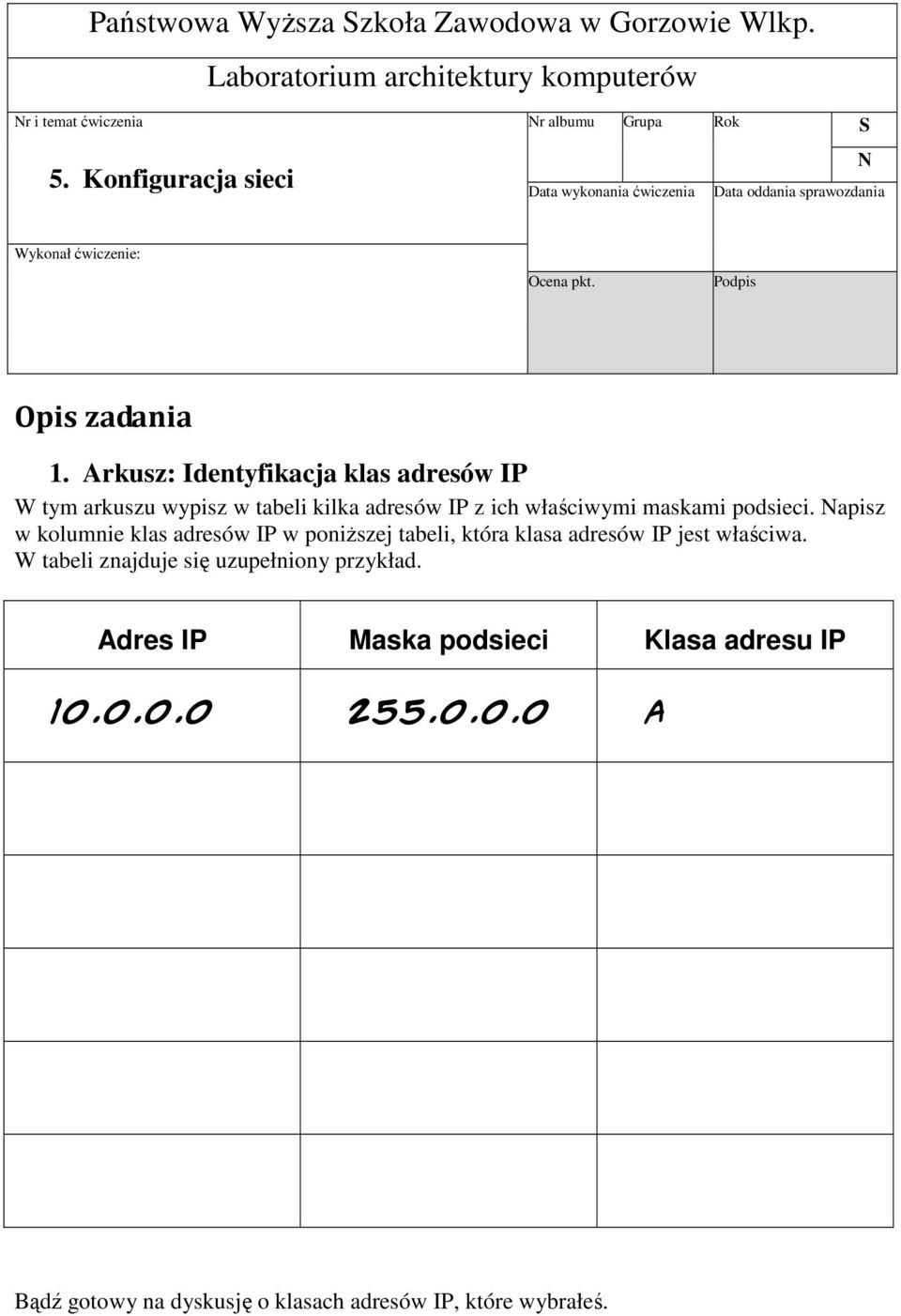

1 Państwowa Wyższa Szkoła Zawodowa w Gorzowie Wlkp. Laboratorium architektury komputerów Nr i temat ćwiczenia Nr albumu Grupa Rok S 5. Konfiguracja sieci Data wykonania ćwiczenia N Data oddania sprawozdania Wykonał ćwiczenie: Ocena pkt. Podpis Opis zadania 1. Arkusz: Identyfikacja klas adresów IP W tym arkuszu wypisz w tabeli kilka adresów IP z ich właściwymi maskami podsieci. Napisz w kolumnie klas adresów IP w poniższej tabeli, która klasa adresów IP jest właściwa. W tabeli znajduje się uzupełniony przykład. Adres IP Maska podsieci Klasa adresu IP A Bądź gotowy na dyskusję o klasach adresów IP, które wybrałeś.

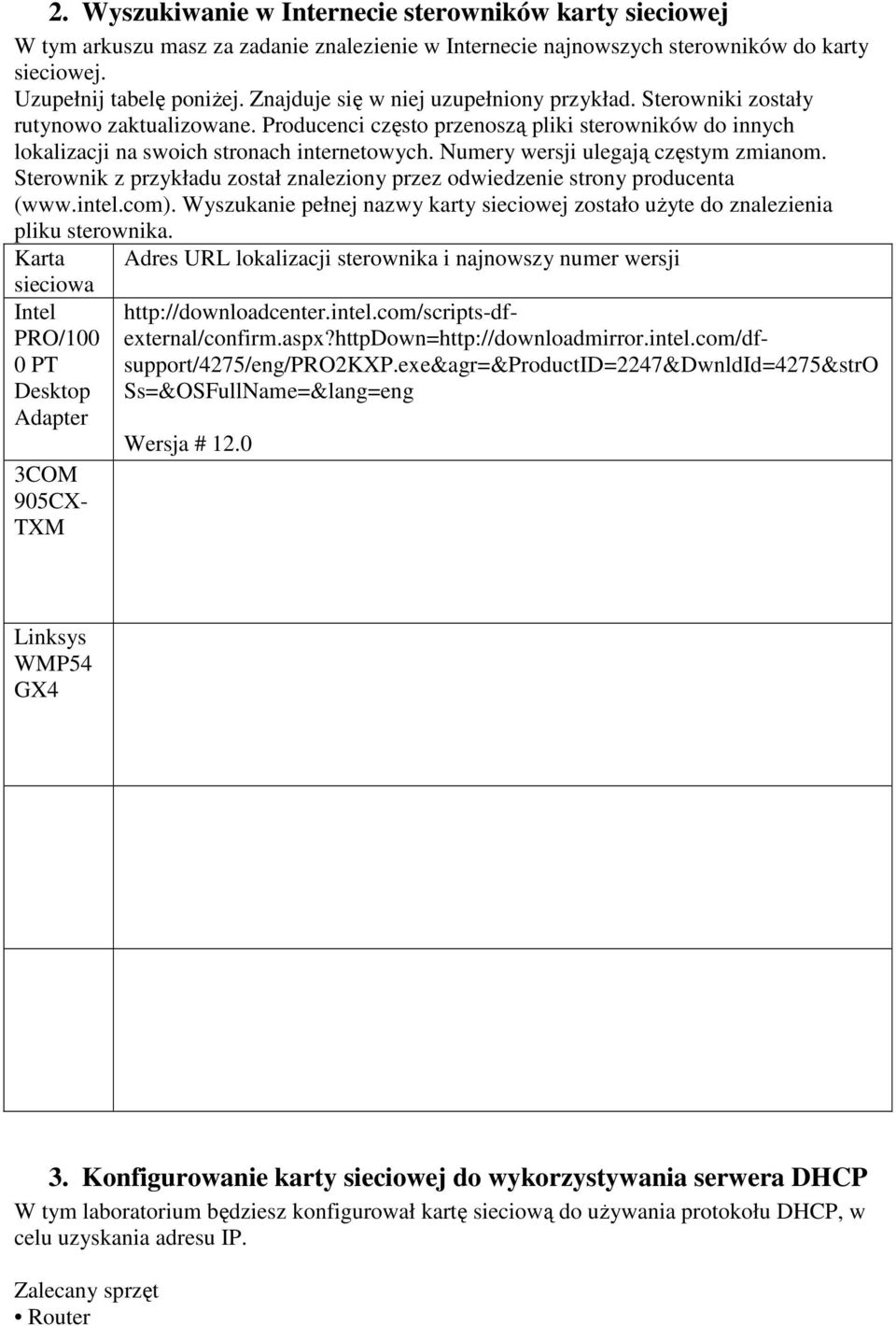

2 2. Wyszukiwanie w Internecie sterowników karty sieciowej W tym arkuszu masz za zadanie znalezienie w Internecie najnowszych sterowników do karty sieciowej. Uzupełnij tabelę poniżej. Znajduje się w niej uzupełniony przykład. Sterowniki zostały rutynowo zaktualizowane. Producenci często przenoszą pliki sterowników do innych lokalizacji na swoich stronach internetowych. Numery wersji ulegają częstym zmianom. Sterownik z przykładu został znaleziony przez odwiedzenie strony producenta ( Wyszukanie pełnej nazwy karty sieciowej zostało użyte do znalezienia pliku sterownika. Karta Adres URL lokalizacji sterownika i najnowszy numer wersji sieciowa Intel PRO/100 0 PT Desktop Adapter 3COM 905CX- TXM Ss=&OSFullName=&lang=eng Wersja # 12.0 Linksys WMP54 GX4 3. Konfigurowanie karty sieciowej do wykorzystywania serwera DHCP W tym laboratorium będziesz konfigurował kartę sieciową do używania protokołu DHCP, w celu uzyskania adresu IP. Zalecany sprzęt Router

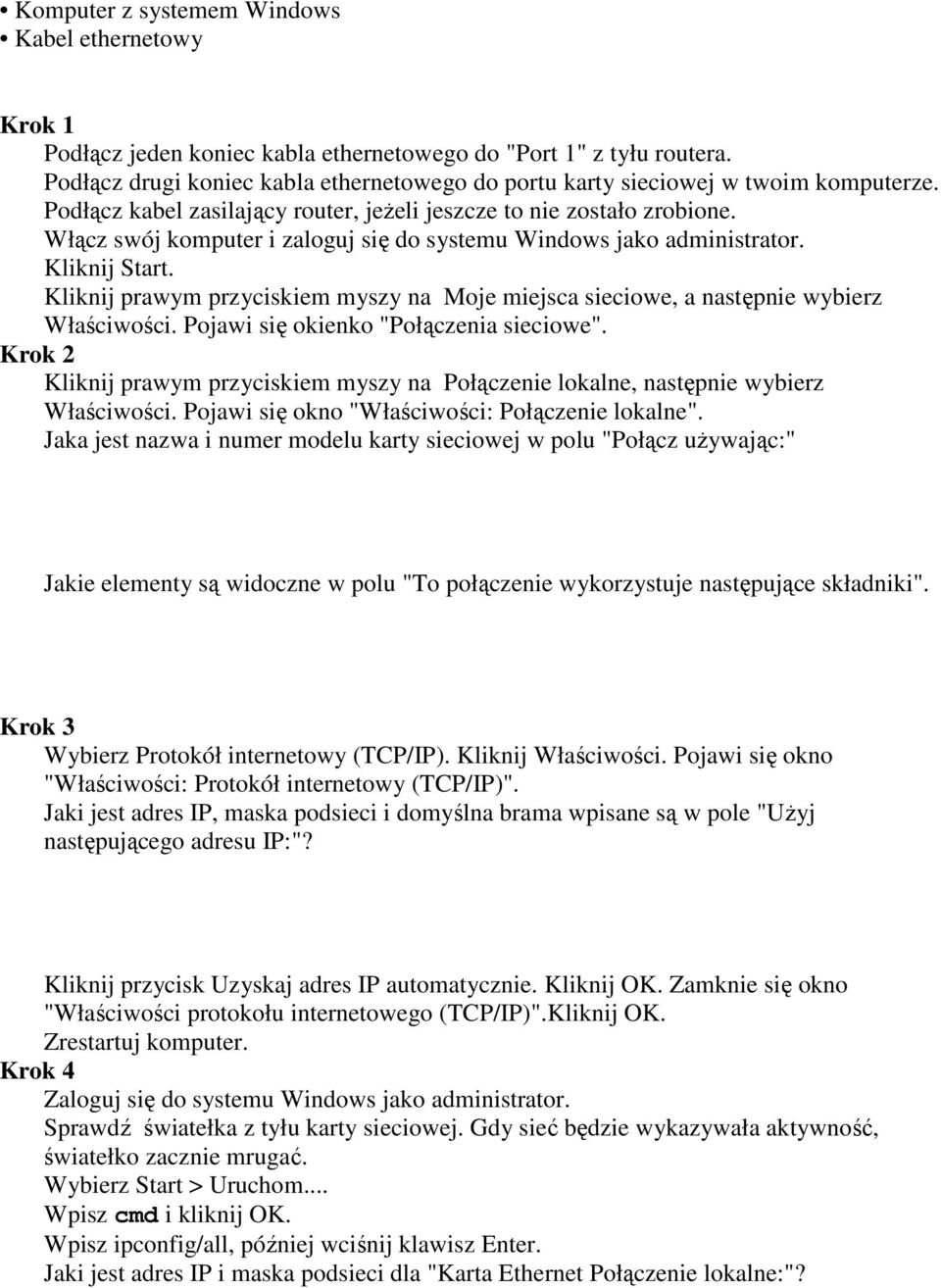

3 Komputer z systemem Windows Kabel ethernetowy Krok 1 Podłącz jeden koniec kabla ethernetowego do "Port 1" z tyłu routera. Podłącz drugi koniec kabla ethernetowego do portu karty sieciowej w twoim komputerze. Podłącz kabel zasilający router, jeżeli jeszcze to nie zostało zrobione. Włącz swój komputer i zaloguj się do systemu Windows jako administrator. Kliknij Start. Kliknij prawym przyciskiem myszy na Moje miejsca sieciowe, a następnie wybierz Właściwości. Pojawi się okienko "Połączenia sieciowe". Krok 2 Kliknij prawym przyciskiem myszy na Połączenie lokalne, następnie wybierz Właściwości. Pojawi się okno "Właściwości: Połączenie lokalne". Jaka jest nazwa i numer modelu karty sieciowej w polu "Połącz używając:" Jakie elementy są widoczne w polu "To połączenie wykorzystuje następujące składniki". Krok 3 Wybierz Protokół internetowy (TCP/IP). Kliknij Właściwości. Pojawi się okno "Właściwości: Protokół internetowy (TCP/IP)". Jaki jest adres IP, maska podsieci i domyślna brama wpisane są w pole "Użyj następującego adresu IP:"? Kliknij przycisk Uzyskaj adres IP automatycznie. Kliknij OK. Zamknie się okno "Właściwości protokołu internetowego (TCP/IP)".Kliknij OK. Zrestartuj komputer. Krok 4 Zaloguj się do systemu Windows jako administrator. Sprawdź światełka z tyłu karty sieciowej. Gdy sieć będzie wykazywała aktywność, światełko zacznie mrugać. Wybierz Start > Uruchom... Wpisz cmd i kliknij OK. Wpisz ipconfig/all, później wciśnij klawisz Enter. Jaki jest adres IP i maska podsieci dla "Karta Ethernet Połączenie lokalne:"?

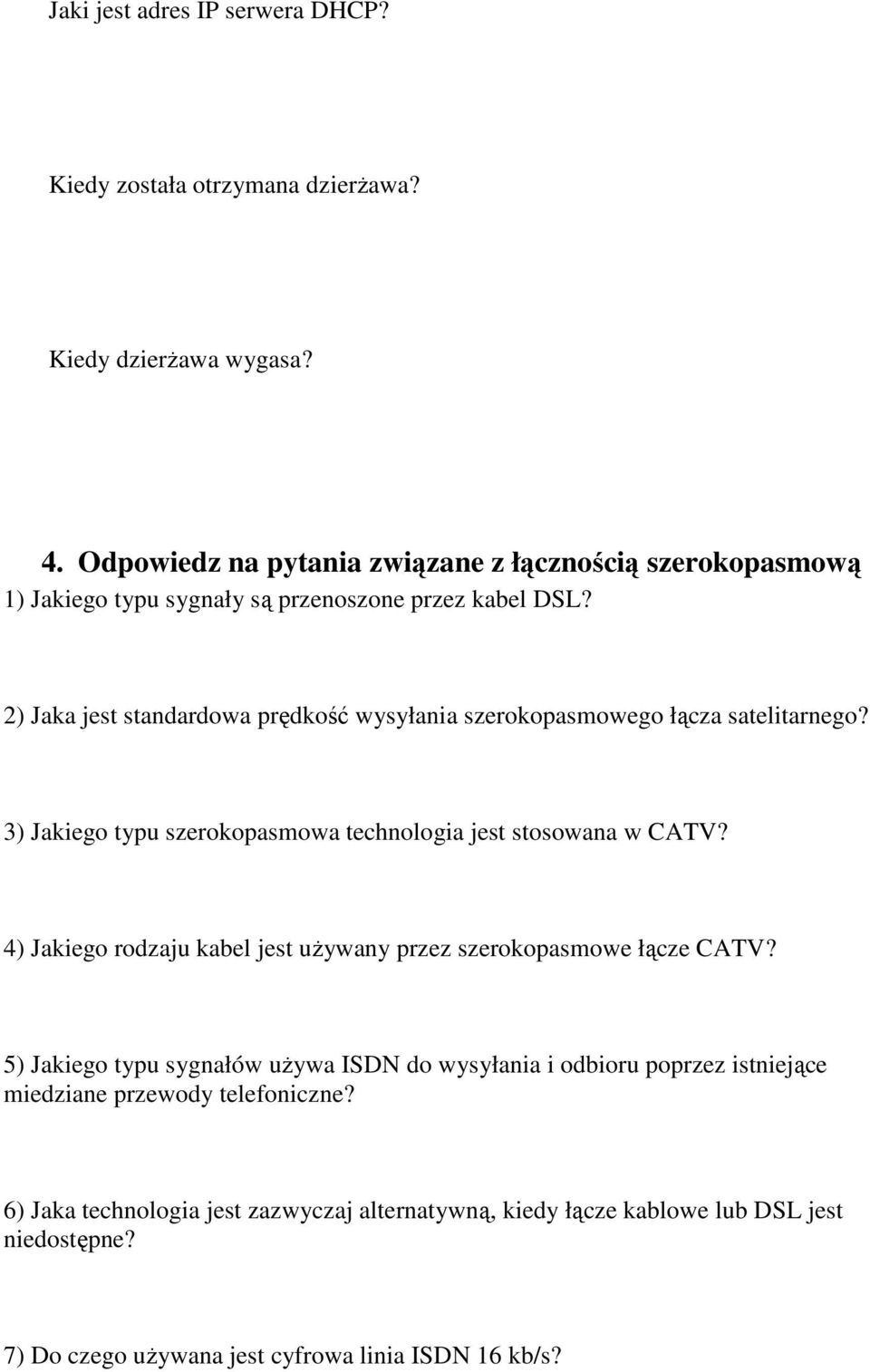

4 Jaki jest adres IP serwera DHCP? Kiedy została otrzymana dzierżawa? Kiedy dzierżawa wygasa? 4. Odpowiedz na pytania związane z łącznością szerokopasmową 1) Jakiego typu sygnały są przenoszone przez kabel DSL? 2) Jaka jest standardowa prędkość wysyłania szerokopasmowego łącza satelitarnego? 3) Jakiego typu szerokopasmowa technologia jest stosowana w CATV? 4) Jakiego rodzaju kabel jest używany przez szerokopasmowe łącze CATV? 5) Jakiego typu sygnałów używa ISDN do wysyłania i odbioru poprzez istniejące miedziane przewody telefoniczne? 6) Jaka technologia jest zazwyczaj alternatywną, kiedy łącze kablowe lub DSL jest niedostępne? 7) Do czego używana jest cyfrowa linia ISDN 16 kb/s?

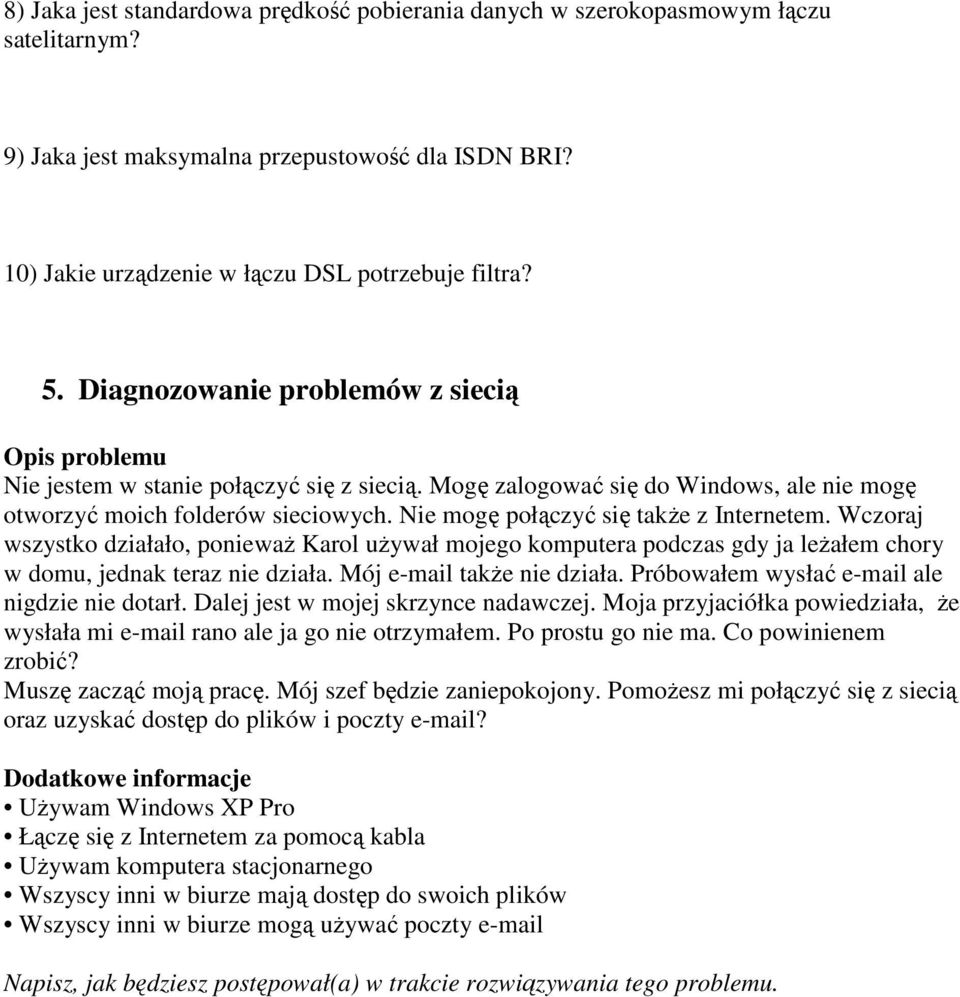

5 8) Jaka jest standardowa prędkość pobierania danych w szerokopasmowym łączu satelitarnym? 9) Jaka jest maksymalna przepustowość dla ISDN BRI? 10) Jakie urządzenie w łączu DSL potrzebuje filtra? 5. Diagnozowanie problemów z siecią Opis problemu Nie jestem w stanie połączyć się z siecią. Mogę zalogować się do Windows, ale nie mogę otworzyć moich folderów sieciowych. Nie mogę połączyć się także z Internetem. Wczoraj wszystko działało, ponieważ Karol używał mojego komputera podczas gdy ja leżałem chory w domu, jednak teraz nie działa. Mój także nie działa. Próbowałem wysłać ale nigdzie nie dotarł. Dalej jest w mojej skrzynce nadawczej. Moja przyjaciółka powiedziała, że wysłała mi rano ale ja go nie otrzymałem. Po prostu go nie ma. Co powinienem zrobić? Muszę zacząć moją pracę. Mój szef będzie zaniepokojony. Pomożesz mi połączyć się z siecią oraz uzyskać dostęp do plików i poczty ? Dodatkowe informacje Używam Windows XP Pro Łączę się z Internetem za pomocą kabla Używam komputera stacjonarnego Wszyscy inni w biurze mają dostęp do swoich plików Wszyscy inni w biurze mogą używać poczty Napisz, jak będziesz postępował(a) w trakcie rozwiązywania tego problemu.

6 2. Wnioski
