1 VIDEOMONITOR ADS LOFT REF. 3311, 3320

2 POLSKI INSTRUKCJA OBSŁUGI VIDEOMONITORA ADS LOFT Firma FERMAX Polska sp. z o.o. sporządziła niniejszy dokument techniczny w celach informacyjnych. Firma zastrzega sobie prawo do wprowadzania bez uprzedzenia modyfikacji technicznych do urządzeń, których dotyczy niniejszy dokument. Ewentualne zmiany będą uwzględnione w późniejszych wydaniach instrukcji.

3 SPIS TREŚCI OPIS OBSŁUGI INSTALACJA PROGRAMOWANIE...7 PODŁĄCZENIE DO MAGISTRALI ADS...7 DANE TECHNICZNE...6 Str. 3

4 OPIS OBSŁUGI LED - przycisk otwarcia drzwi (drzwi można otworzyć tylko po wcześniejszym odebraniu wywołania - w trakcie trwania rozmowy) - przycisk wywołania kamery (przełączanie pomiędzy kamerami) - przyciski funkcji dodatkowych wyłączony niski poziom dźwięku wysoki poziom dźwięku LED kolor (tylko w przypadku monitora kolorowego) kontrast jasność dioda informująca o podłączeniu monitora do zasilania Monitor Loft ADS posiada dwa sygnały wywołania. Wyboru sygnału wywołania dokonujemy poprzez wciśnięcie przycisku programowania znajdującego się w dolnej części monitora oraz przycisku wywołania kamery. 1 2 Str. 4

5 Wywołanie monitora * Po naciśnięciu przycisku wywołania lub po wybraniu kodu ADS na panelu zewnętrznym, włączy się akustyczny sygnał wywołania na panelu zewnętrznym i na monitorze, spowoduje to także automatyczne załączenie wyświetlacza monitora oraz wygaśnięcie diody ON/OFF monitora LOFT. Jeżeli w lokalu są podłączone inne odbiorniki, także włączy się ich akustyczny sygnał wywołania. Jeżeli wywołanie nie zostanie odebrane, urządzenia wyłączą się automatycznie po upływie 30 sekund. max. 30 sek Odebranie wywołania * Po podniesieniu słuchawki monitora można rozpocząć rozmowę z osobą przy panelu. Jeżeli w jednym lokalu jest kilka odbiorników, odebranie wywołania na jednym z nich spowoduje automatyczne wyłączenie pozostałych. Połączenie zostanie zakończone po 90 sekundach lub po odłożeniu słuchawki. max. 90 sek Otwieranie drzwi * Po nawiązaniu połączenia z panelem można otworzyć drzwi naciskając przycisk. Automatyczny podgląd * W dowolnym momencie można włączyć kamerę naciskając przycisk. Ekran monitora uaktywni się i po 30 sekundach wyłączy się samoczynnie. W tym czasie można otworzyć drzwi naciskając przycisk. Jeżeli po włączeniu kamery zostanie podniesiona słuchawka monitora, będzie można przez 90 sekund rozmawiać z osobą znajdującą się przy panelu zewnętrznym. W tym czasie można otworzyć drzwi, tak jak po wywołaniu monitora. Odwieszenie słuchawki spowoduje zakończenie połączenia przed upływem 90 sekund. Aby przełączyć wyświetlanie z kamery głównej na kamerę dodatkową (o ile jest), naciśnij i przytrzymaj przez co najmniej 1 sekundę przycisk. 1 sek 30 sek max. 90 sek Str. 5

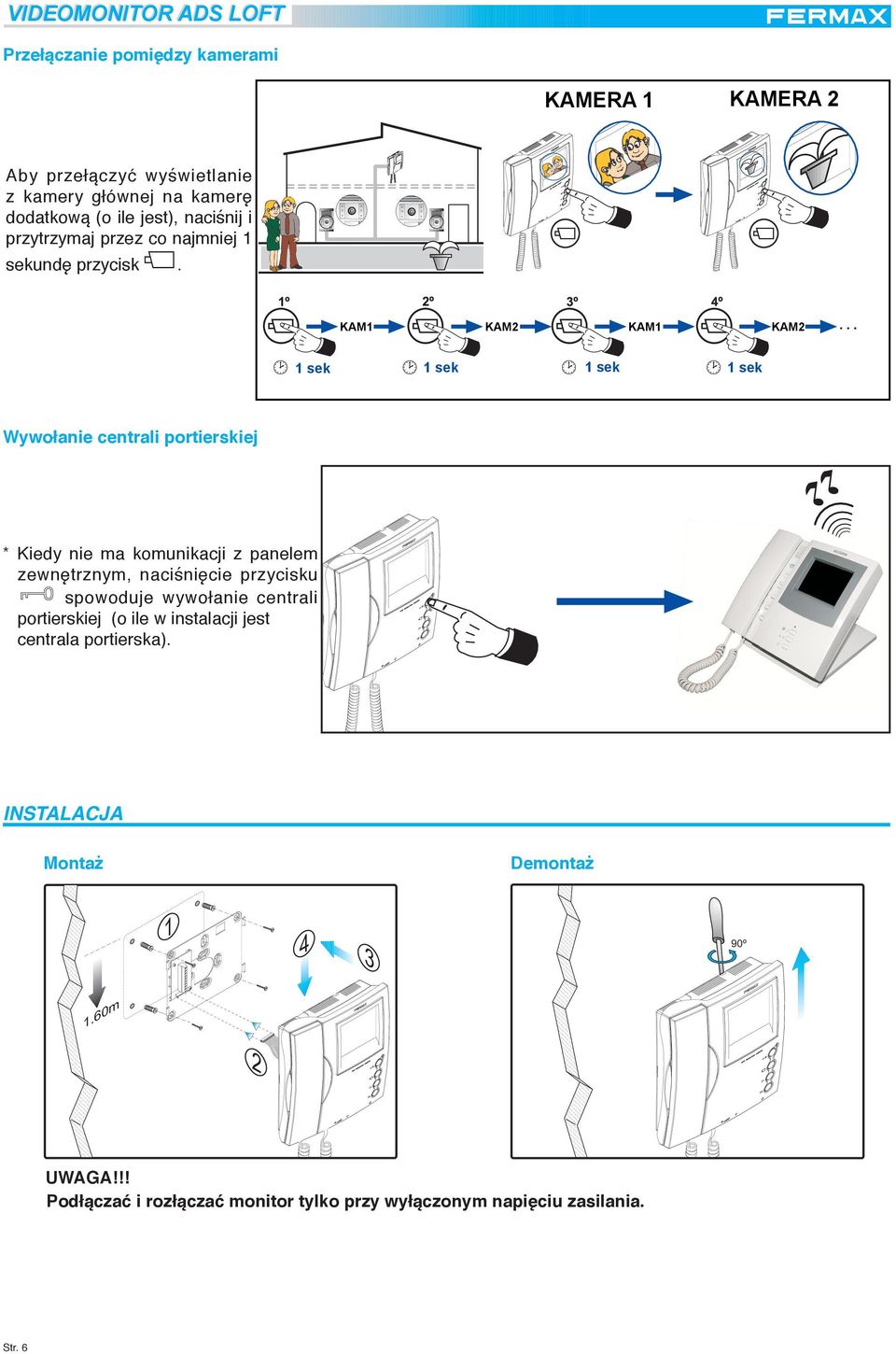

6 Przełączanie pomiędzy kamerami KAMERA 1 KAMERA 2 Aby przełączyć wyświetlanie z kamery głównej na kamerę dodatkową (o ile jest), naciśnij i przytrzymaj przez co najmniej 1 sekundę przycisk. KAM1 KAM2 KAM1 KAM2 1 sek 1 sek 1 sek 1 sek Wywołanie centrali portierskiej * Kiedy nie ma komunikacji z panelem zewnętrznym, naciśnięcie przycisku spowoduje wywołanie centrali portierskiej (o ile w instalacji jest centrala portierska). INSTALACJA Montaż Demontaż UWAGA!!! Podłączać i rozłączać monitor tylko przy wyłączonym napięciu zasilania. Str. 6

7 PROGRAMOWANIE 1 2 WAŻNE W instalacjach z 2 panelami tylko Panel główny umożliwia programowanie. < 2 min W instalacjach z centralą portierską można programować monitory z panela zewnętrznego tylko wtedy, gdy centrala portierska pracuje w trybie nocnym. Aby zaprogramować monitory z centrali portierskiej, należy ustawić centralę w tryb programowania. 1. Po włączeniu monitora naciśnij przycisk programowania. Włączy się dźwięk potwierdzenia. 2. Naciśnij przycisk wywołania lokalu lub kod ADS (o ile panel ma klawiaturę) i potwierdź przyciskiem dzwonka. Ponownie będzie słychać sygnał. * Monitor nie działa przed zaprogramowaniem. PODŁĄCZENIE DO MAGISTRALI ADS P1 P1 P1: PRZYCISK DZWONKA DO DRZWI P1: PRZYCISK DZWONKA DO DRZWI DANE TECHNICZNE Zasilanie Pobór prądu Temperatura pracy - wilgotność w stanie czuwania przy pracy w trybie audio i video Wyświetlacz B/W: Płaski ekran. Przekątna 4 (100 mm) Kolor: TFT4 Sygnał video: Sygnał złożony 1 Vpp 75 Ω, 7 Mhz. Wymiary (Wysokość x Szerokość x Głębokość): 221x203x61 (mm) B/W: 12 ma 650 ma 18 V DC Kolorowy 8 ma 400 ma [5-60 C] - [0-90%] Str. 7
