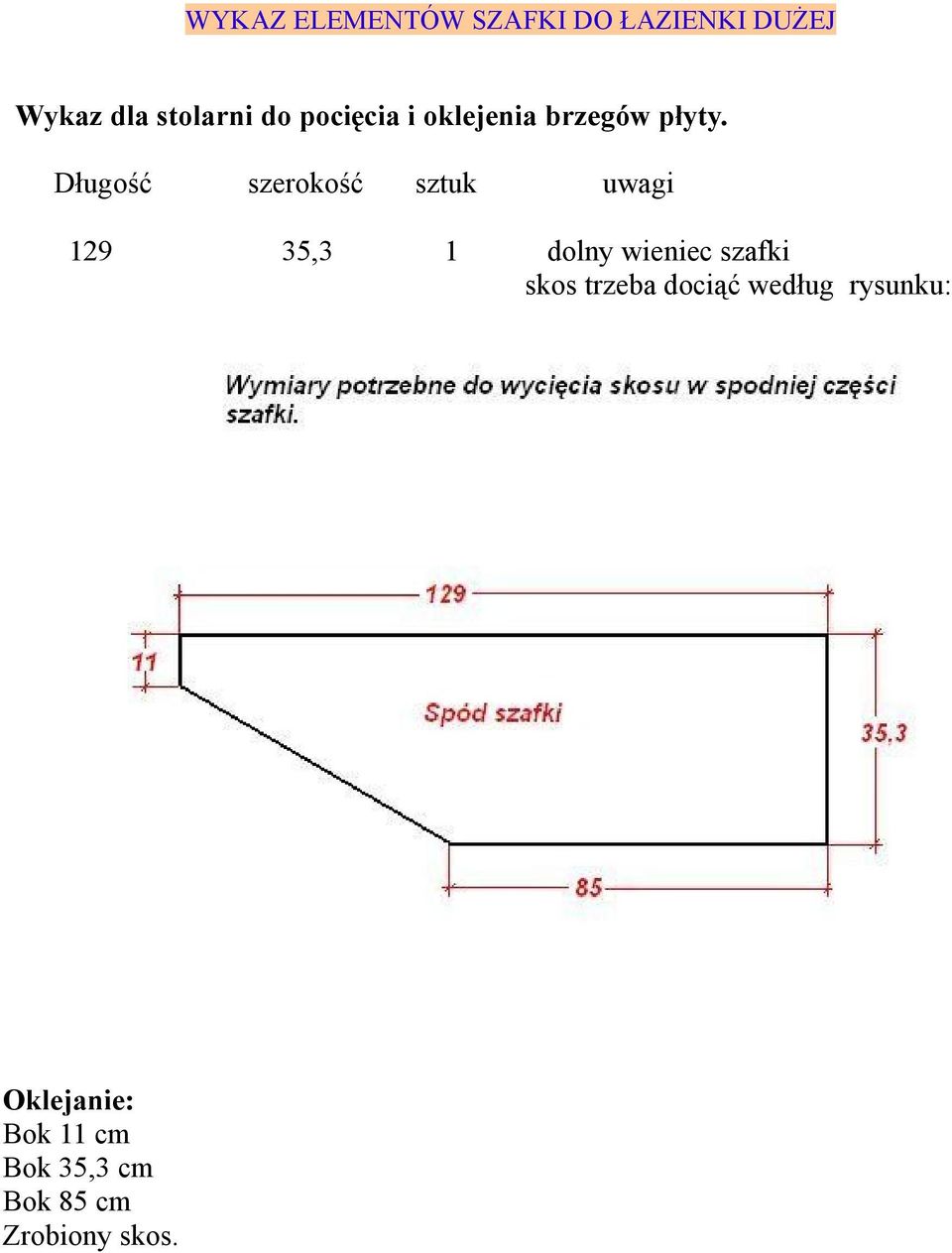

1 WYKAZ ELEMENTÓW SZAFKI DO ŁAZIENKI DUŻEJ Wykaz dla stolarni do pocięcia i oklejenia brzegów płyty. Długość szerokość sztuk uwagi ,3 1 dolny wieniec szafki skos trzeba dociąć według rysunku: Oklejanie: Bok 11 cm Bok 35,3 cm Bok 85 cm Zrobiony skos.

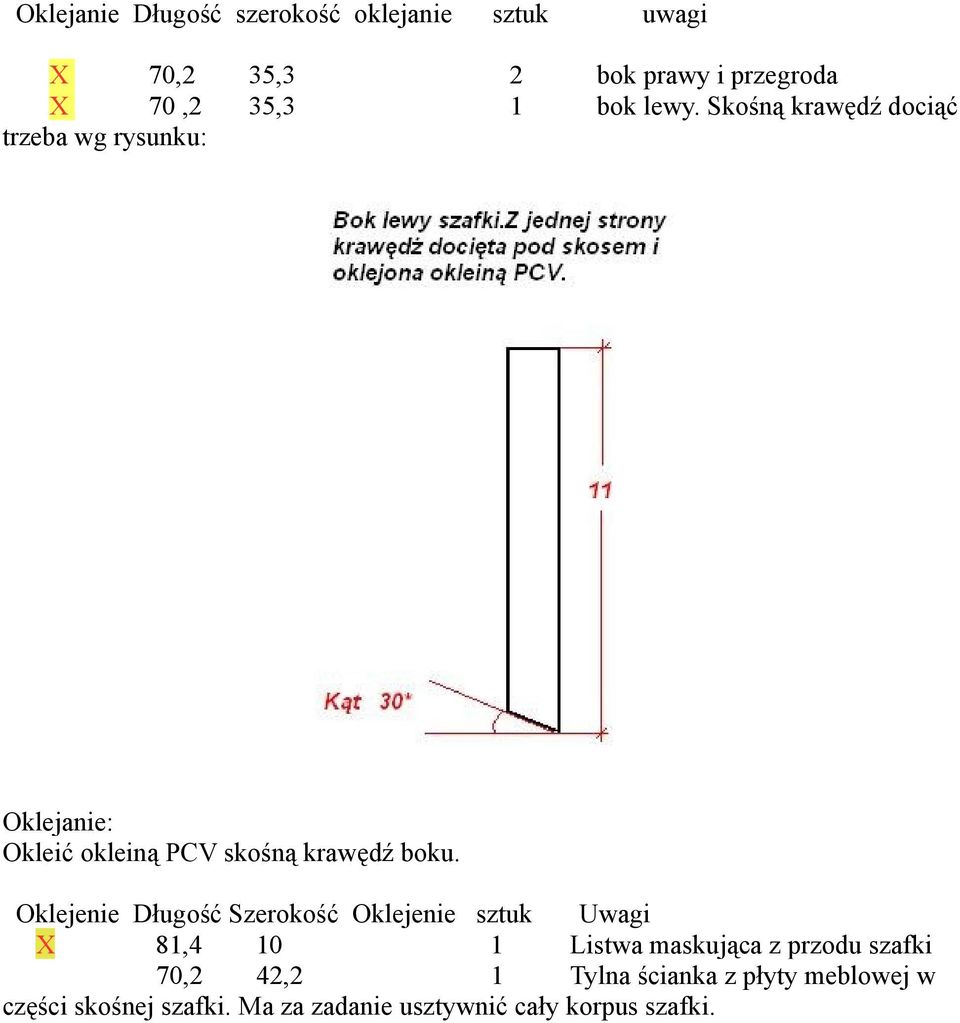

2 Oklejanie Długość szerokość oklejanie sztuk uwagi X 70,2 35,3 2 bok prawy i przegroda X 70,2 35,3 1 bok lewy. Skośną krawędź dociąć trzeba wg rysunku: Oklejanie: Okleić okleiną PCV skośną krawędź boku. Oklejenie Długość Szerokość Oklejenie sztuk Uwagi X 81, Listwa maskująca z przodu szafki 70,2 42,2 1 Tylna ścianka z płyty meblowej w części skośnej szafki. Ma za zadanie usztywnić cały korpus szafki.

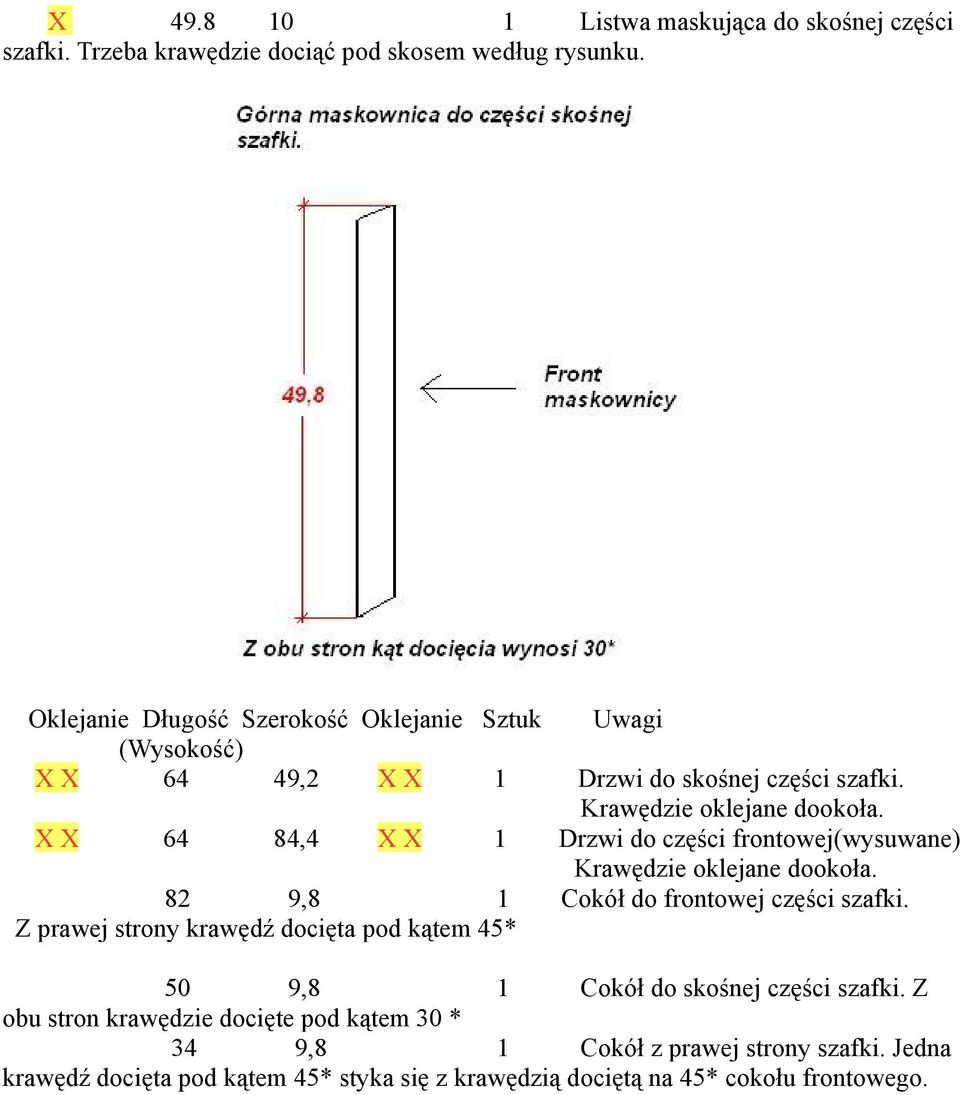

3 X Listwa maskująca do skośnej części szafki. Trzeba krawędzie dociąć pod skosem według rysunku. Oklejanie Długość Szerokość Oklejanie Sztuk Uwagi (Wysokość) X X 64 49,2 X X 1 Drzwi do skośnej części szafki. Krawędzie oklejane dookoła. X X 64 84,4 X X 1 Drzwi do części frontowej(wysuwane) Krawędzie oklejane dookoła. 82 9,8 1 Cokół do frontowej części szafki. Z prawej strony krawędź docięta pod kątem 45* 50 9,8 1 Cokół do skośnej części szafki. Z obu stron krawędzie docięte pod kątem 30 * 34 9,8 1 Cokół z prawej strony szafki. Jedna krawędź docięta pod kątem 45* styka się z krawędzią dociętą na 45* cokołu frontowego.

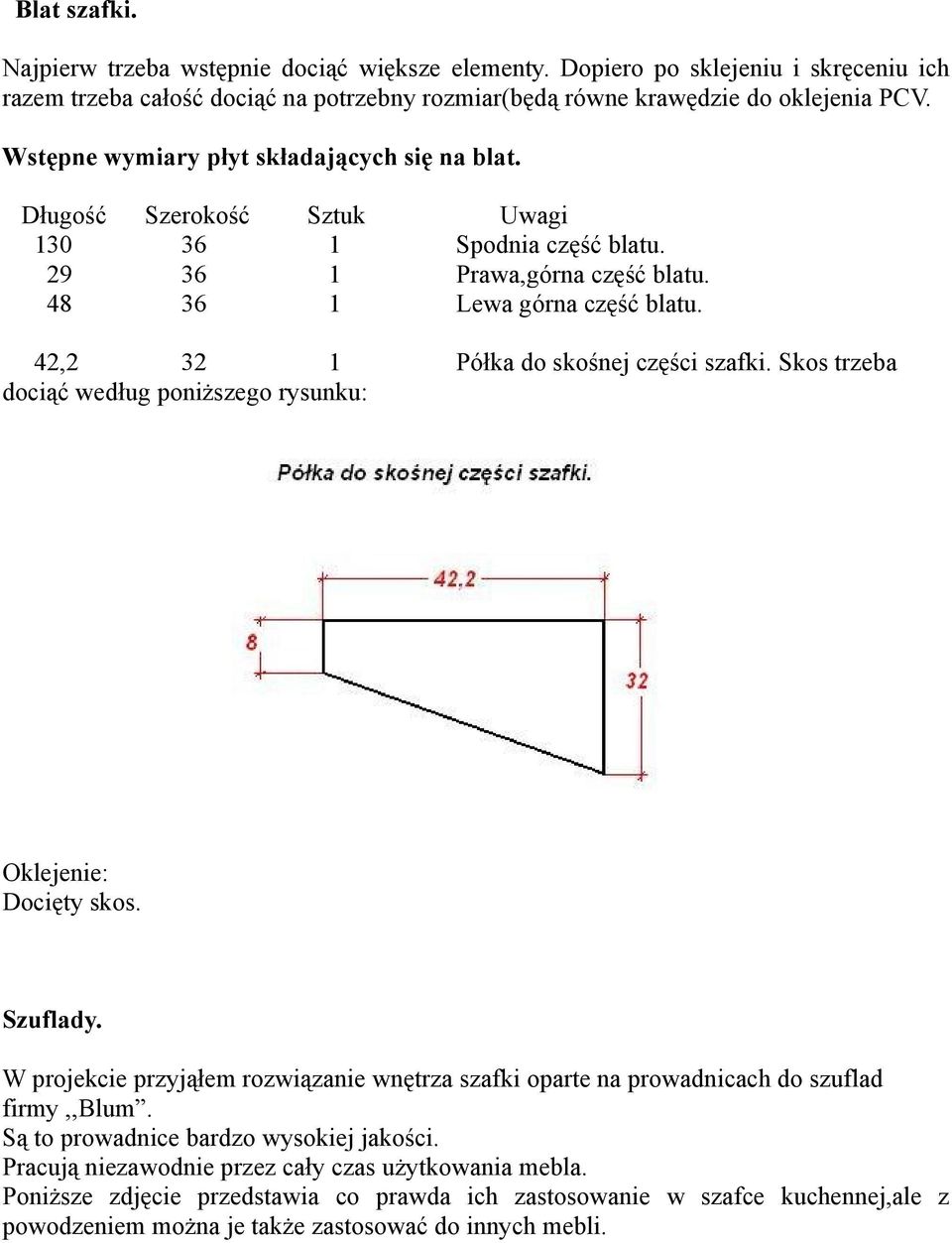

4 Blat szafki. Najpierw trzeba wstępnie dociąć większe elementy. Dopiero po sklejeniu i skręceniu ich razem trzeba całość dociąć na potrzebny rozmiar(będą równe krawędzie do oklejenia PCV. Wstępne wymiary płyt składających się na blat. Długość Szerokość Sztuk Uwagi Spodnia część blatu Prawa,górna część blatu Lewa górna część blatu. 42, Półka do skośnej części szafki. Skos trzeba dociąć według poniższego rysunku: Oklejenie: Docięty skos. Szuflady. W projekcie przyjąłem rozwiązanie wnętrza szafki oparte na prowadnicach do szuflad firmy,,blum. Są to prowadnice bardzo wysokiej jakości. Pracują niezawodnie przez cały czas użytkowania mebla. Poniższe zdjęcie przedstawia co prawda ich zastosowanie w szafce kuchennej,ale z powodzeniem można je także zastosować do innych mebli.

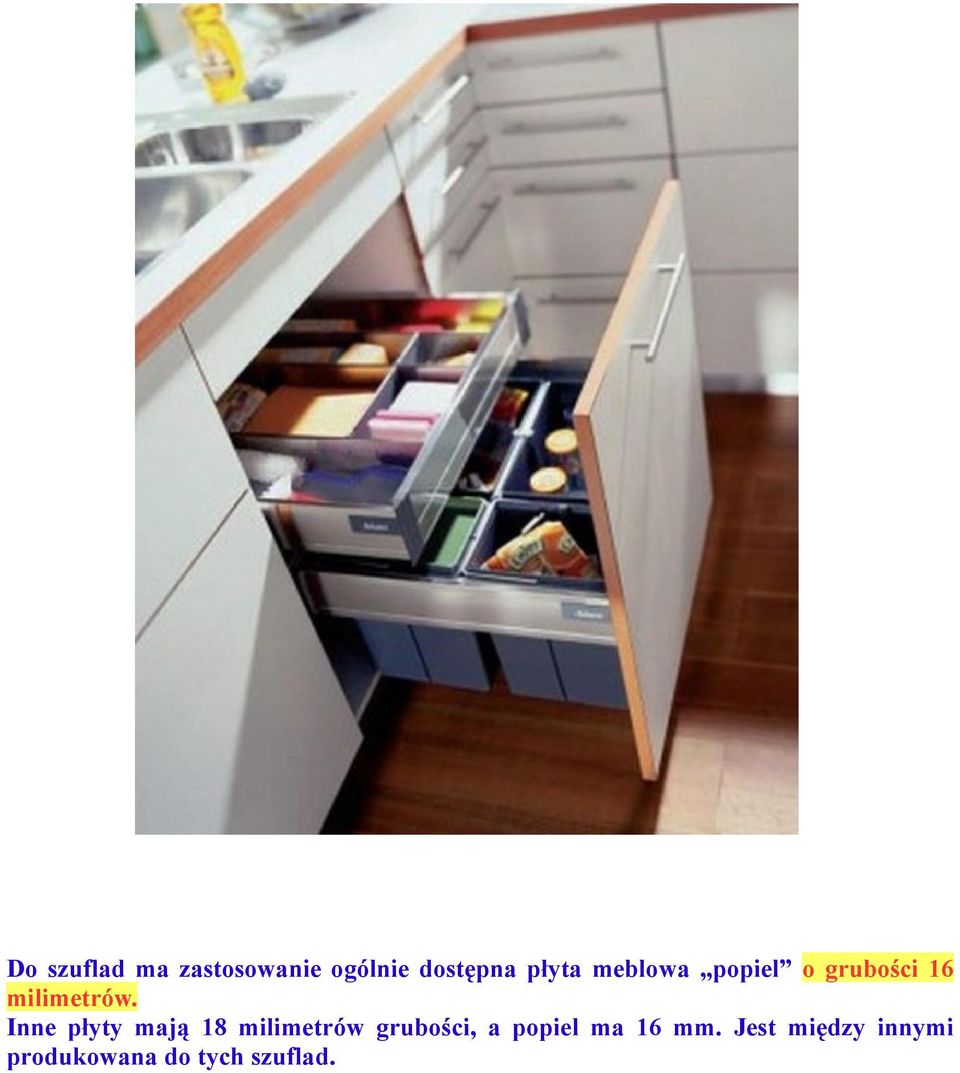

5 Do szuflad ma zastosowanie ogólnie dostępna płyta meblowa,,popiel o grubości 16 milimetrów. Inne płyty mają 18 milimetrów grubości, a popiel ma 16 mm. Jest między innymi produkowana do tych szuflad.

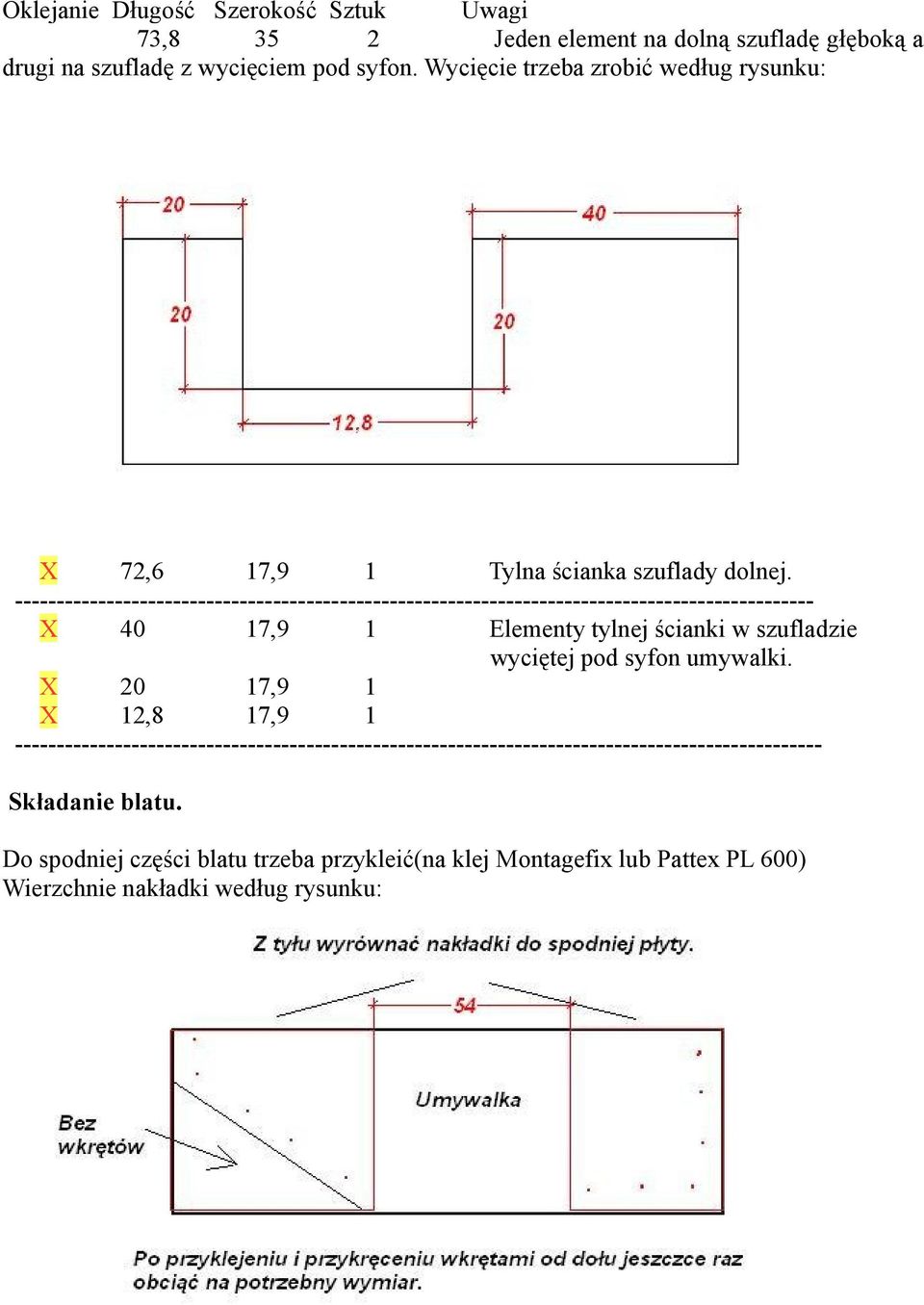

6 Oklejanie Długość Szerokość Sztuk Uwagi 73, Jeden element na dolną szufladę głęboką a drugi na szufladę z wycięciem pod syfon. Wycięcie trzeba zrobić według rysunku: X 72,6 17,9 1 Tylna ścianka szuflady dolnej X 40 17,9 1 Elementy tylnej ścianki w szufladzie wyciętej pod syfon umywalki. X 20 17,9 1 X 12,8 17, Składanie blatu. Do spodniej części blatu trzeba przykleić(na klej Montagefix lub Pattex PL 600) Wierzchnie nakładki według rysunku:

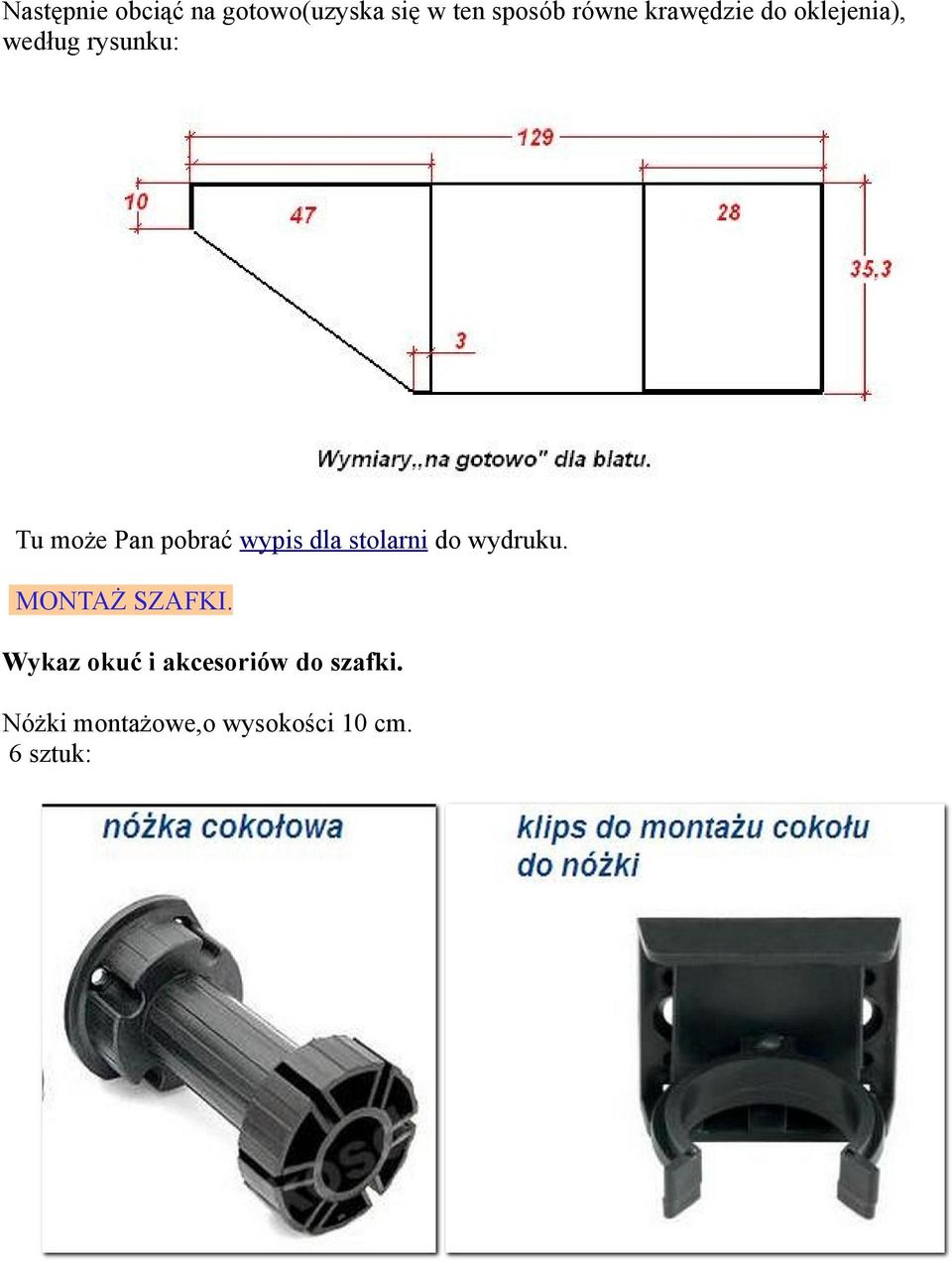

7 Następnie obciąć na gotowo(uzyska się w ten sposób równe krawędzie do oklejenia), według rysunku: Tu może Pan pobrać wypis dla stolarni do wydruku. MONTAŻ SZAFKI. Wykaz okuć i akcesoriów do szafki. Nóżki montażowe,o wysokości 10 cm. 6 sztuk:

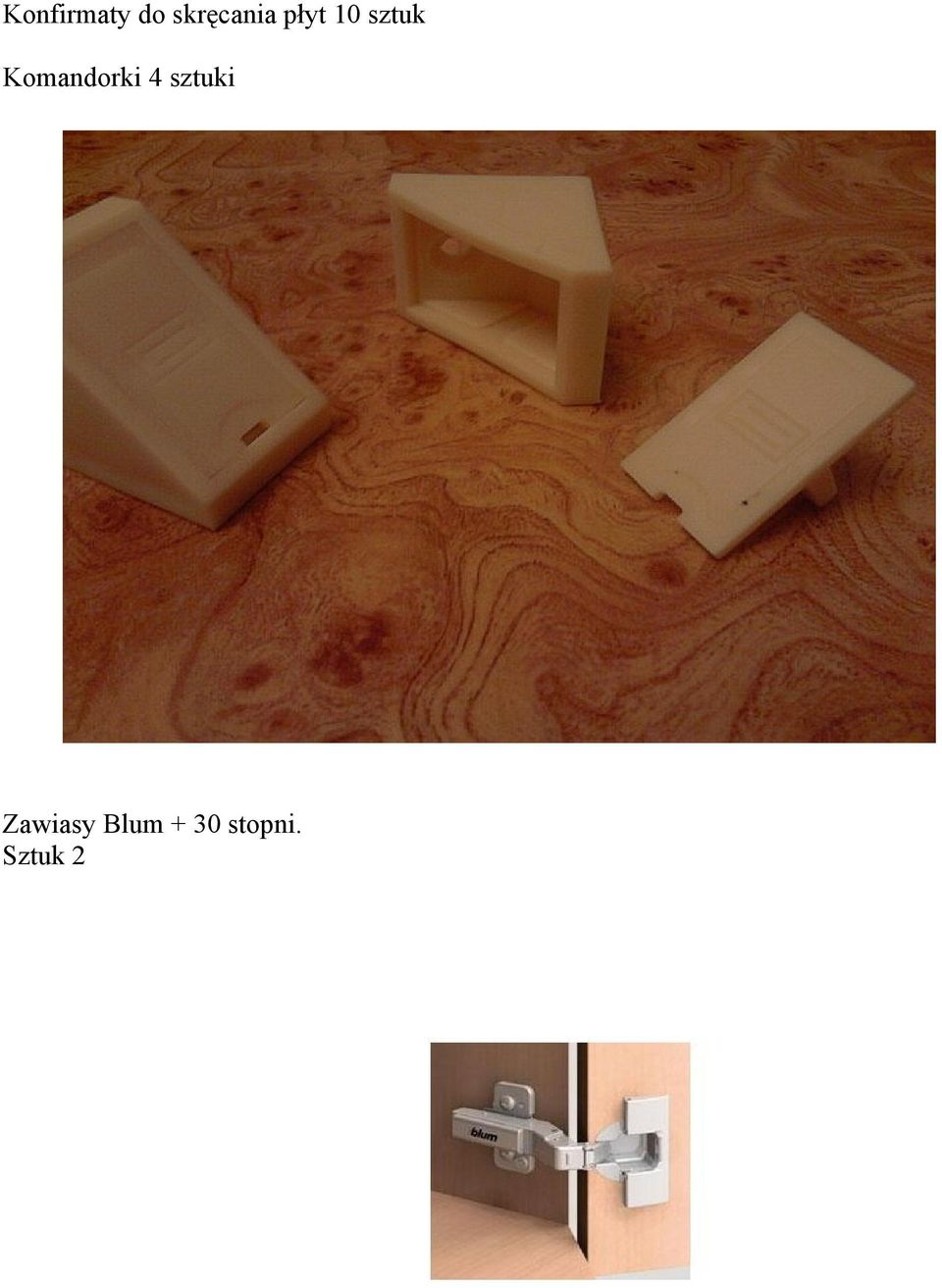

8 Konfirmaty do skręcania płyt 10 sztuk Komandorki 4 sztuki Zawiasy Blum + 30 stopni. Sztuk 2

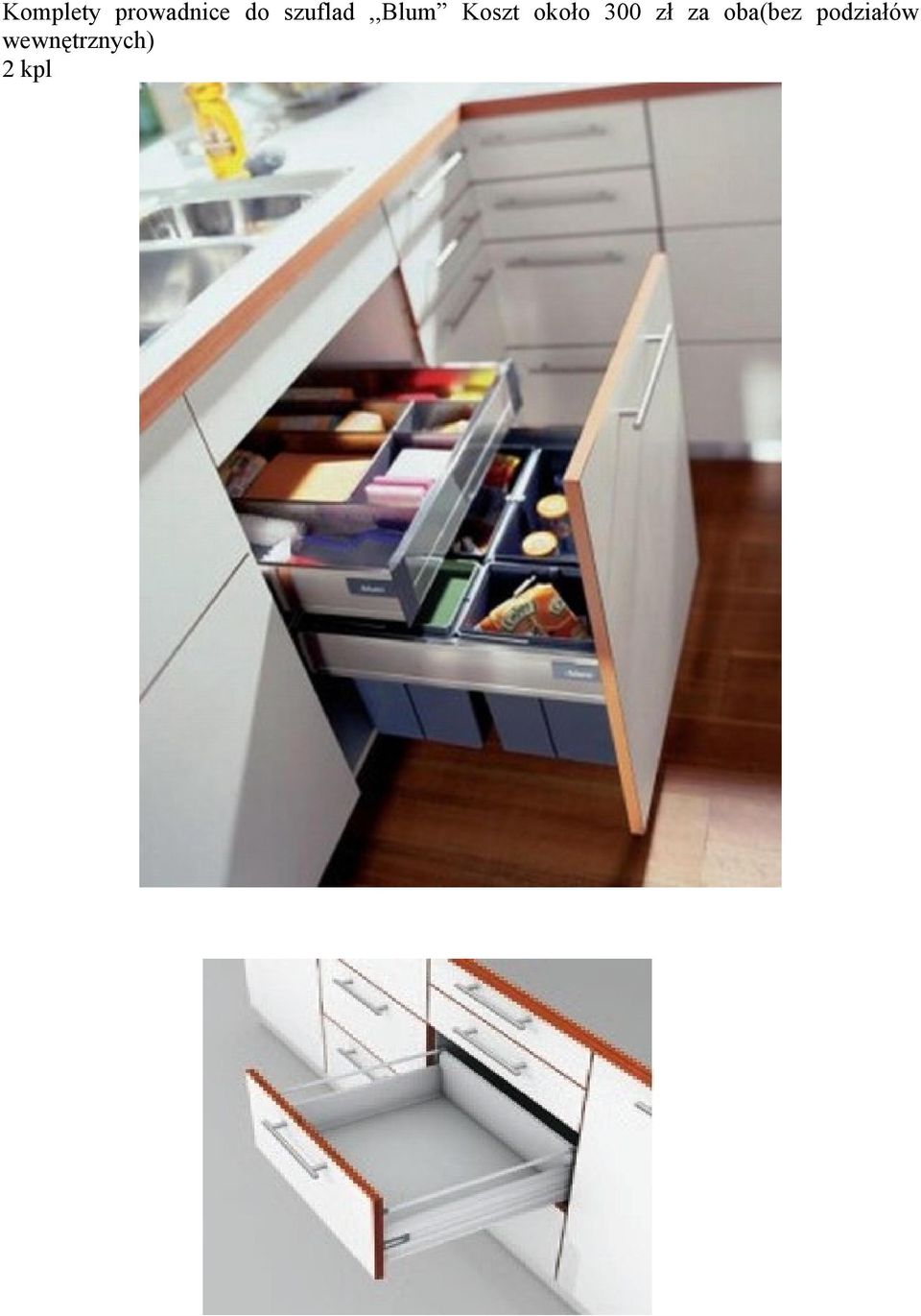

9 Komplety prowadnice do szuflad,,blum Koszt około 300 zł za oba(bez podziałów wewnętrznych) 2 kpl

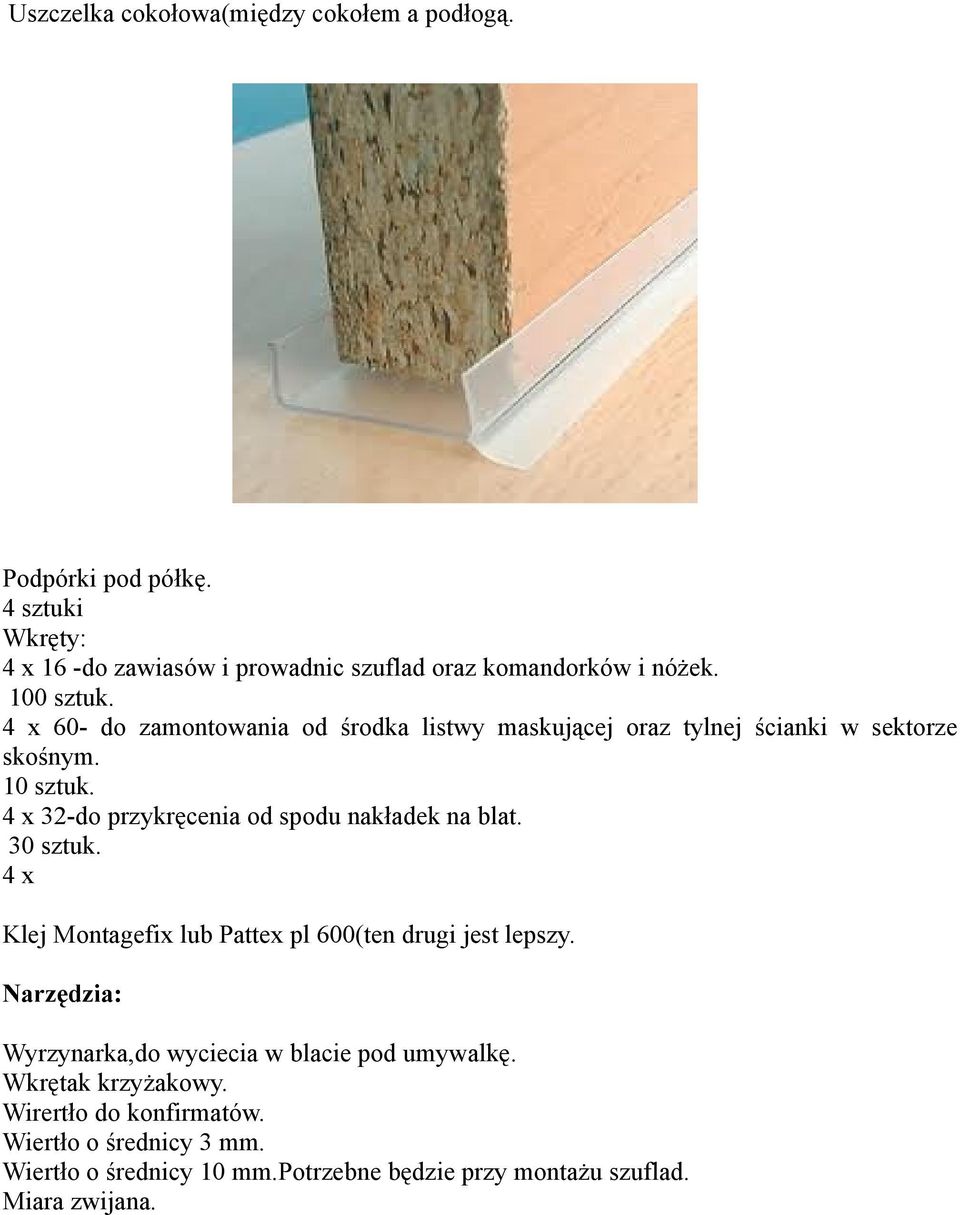

10 Uszczelka cokołowa(między cokołem a podłogą. Podpórki pod półkę. 4 sztuki Wkręty: 4 x 16 -do zawiasów i prowadnic szuflad oraz komandorków i nóżek. 100 sztuk. 4 x 60- do zamontowania od środka listwy maskującej oraz tylnej ścianki w sektorze skośnym. 10 sztuk. 4 x 32-do przykręcenia od spodu nakładek na blat. 30 sztuk. 4 x Klej Montagefix lub Pattex pl 600(ten drugi jest lepszy. Narzędzia: Wyrzynarka,do wyciecia w blacie pod umywalkę. Wkrętak krzyżakowy. Wirertło do konfirmatów. Wiertło o średnicy 3 mm. Wiertło o średnicy 10 mm.potrzebne będzie przy montażu szuflad. Miara zwijana.

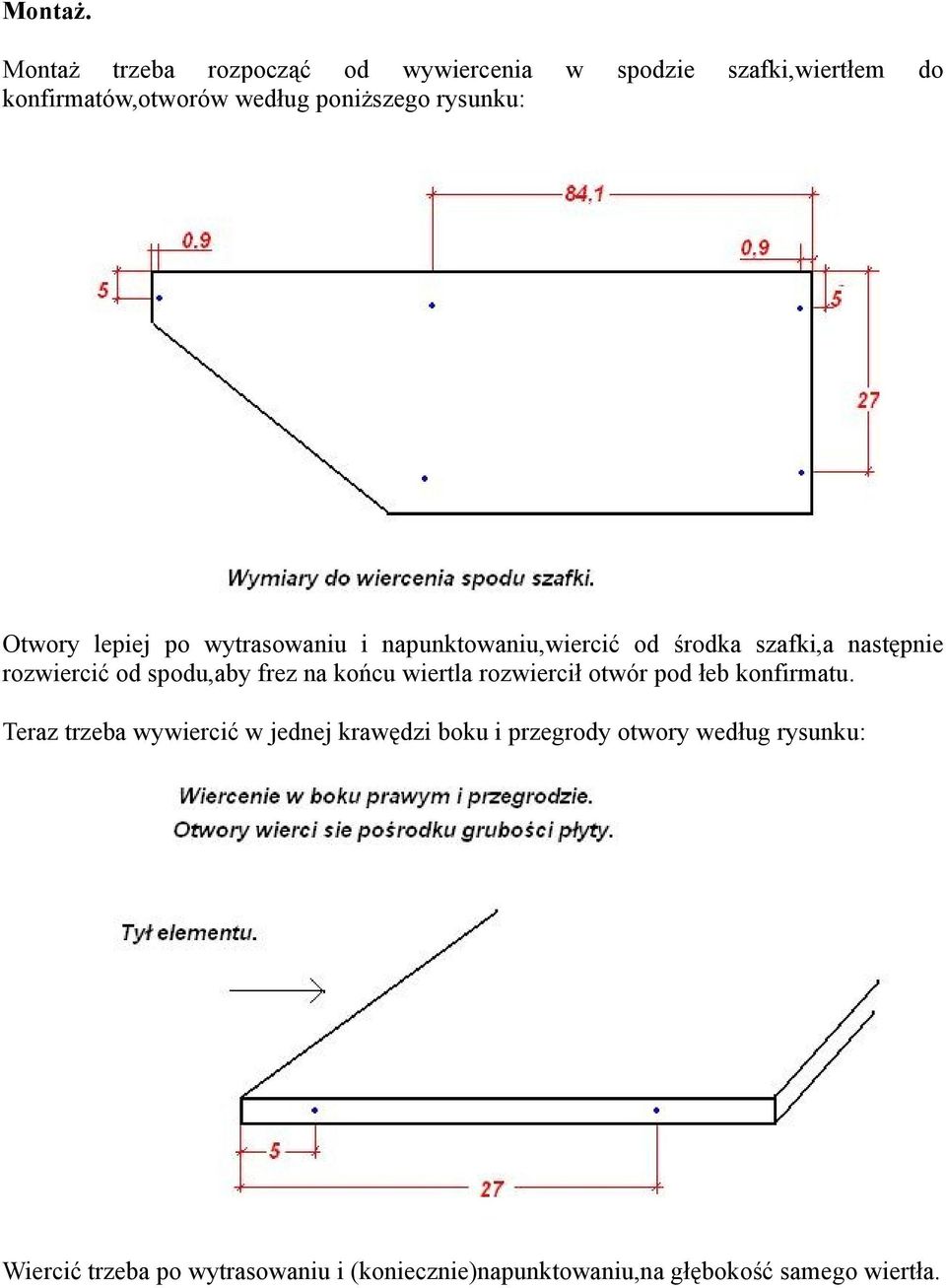

11 Montaż. Montaż trzeba rozpocząć od wywiercenia w spodzie szafki,wiertłem do konfirmatów,otworów według poniższego rysunku: Otwory lepiej po wytrasowaniu i napunktowaniu,wiercić od środka szafki,a następnie rozwiercić od spodu,aby frez na końcu wiertla rozwiercił otwór pod łeb konfirmatu. Teraz trzeba wywiercić w jednej krawędzi boku i przegrody otwory według rysunku: Wiercić trzeba po wytrasowaniu i (koniecznie)napunktowaniu,na głębokość samego wiertła.

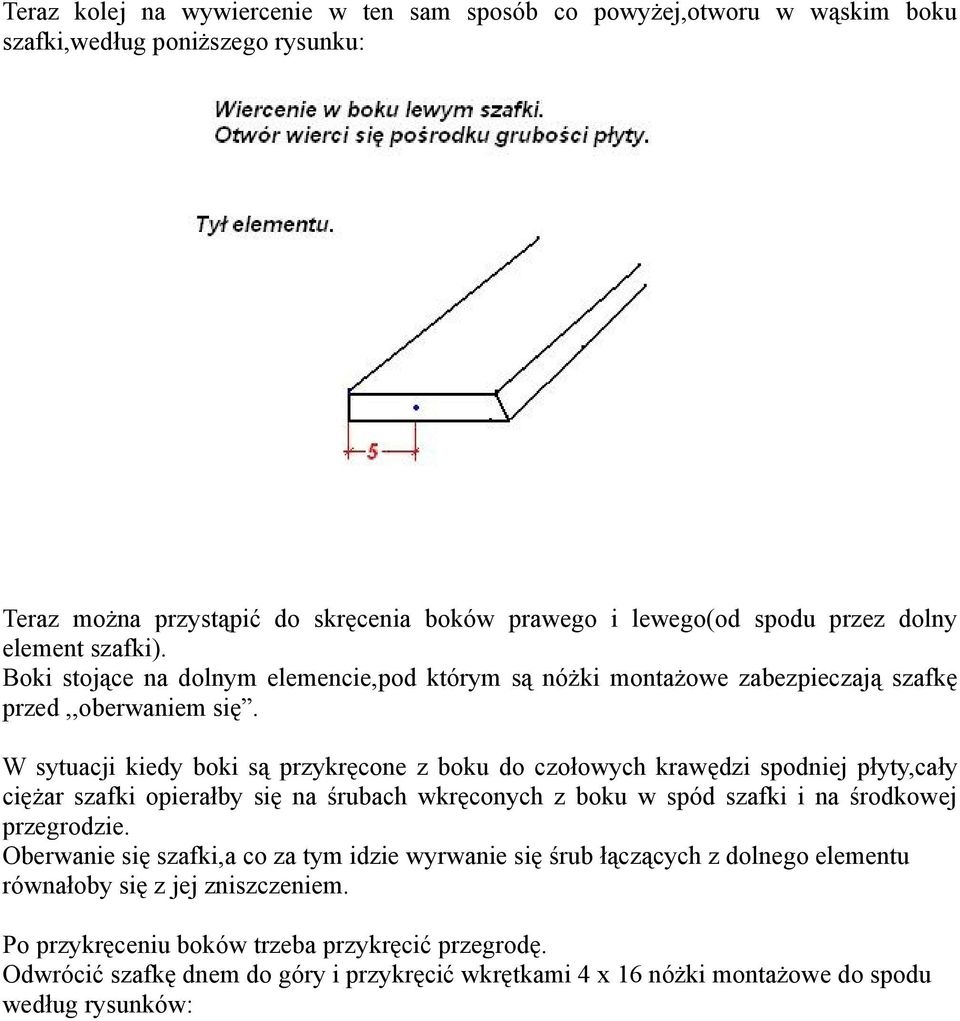

12 Teraz kolej na wywiercenie w ten sam sposób co powyżej,otworu w wąskim boku szafki,według poniższego rysunku: Teraz można przystąpić do skręcenia boków prawego i lewego(od spodu przez dolny element szafki). Boki stojące na dolnym elemencie,pod którym są nóżki montażowe zabezpieczają szafkę przed,,oberwaniem się. W sytuacji kiedy boki są przykręcone z boku do czołowych krawędzi spodniej płyty,cały ciężar szafki opierałby się na śrubach wkręconych z boku w spód szafki i na środkowej przegrodzie. Oberwanie się szafki,a co za tym idzie wyrwanie się śrub łączących z dolnego elementu równałoby się z jej zniszczeniem. Po przykręceniu boków trzeba przykręcić przegrodę. Odwrócić szafkę dnem do góry i przykręcić wkrętkami 4 x 16 nóżki montażowe do spodu według rysunków:

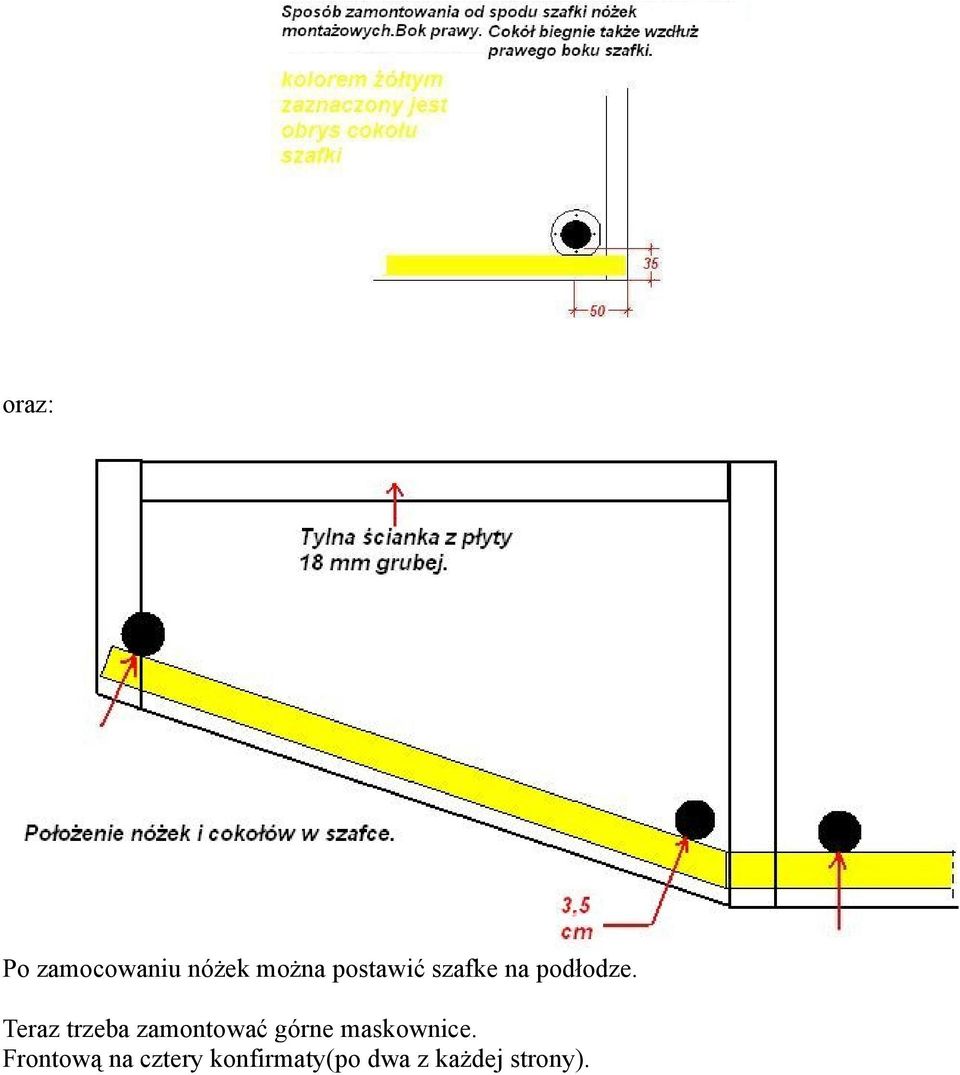

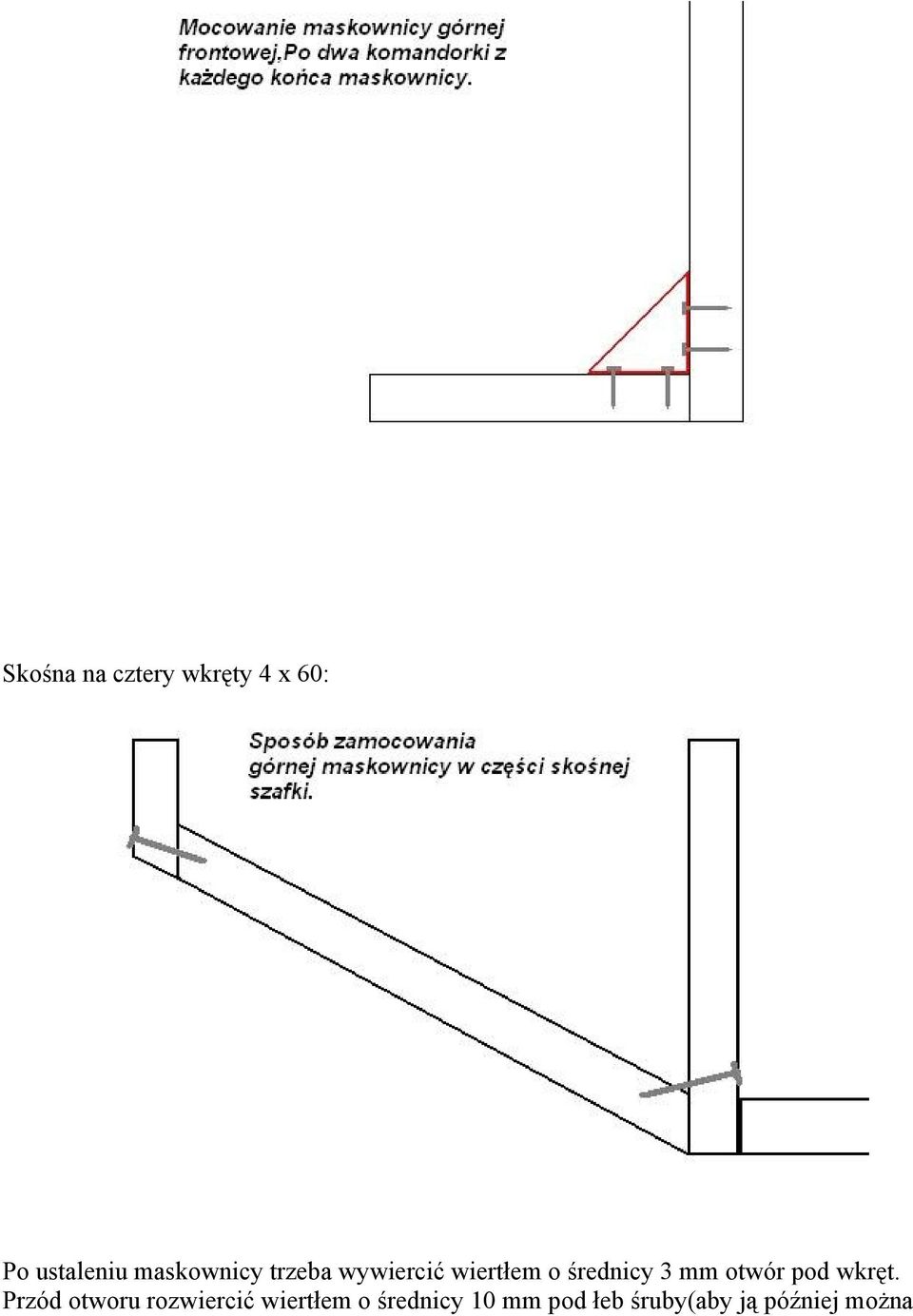

13 oraz: Po zamocowaniu nóżek można postawić szafke na podłodze. Teraz trzeba zamontować górne maskownice. Frontową na cztery konfirmaty(po dwa z każdej strony).

14 Skośna na cztery wkręty 4 x 60: Po ustaleniu maskownicy trzeba wywiercić wiertłem o średnicy 3 mm otwór pod wkręt. Przód otworu rozwiercić wiertłem o średnicy 10 mm pod łeb śruby(aby ją później można

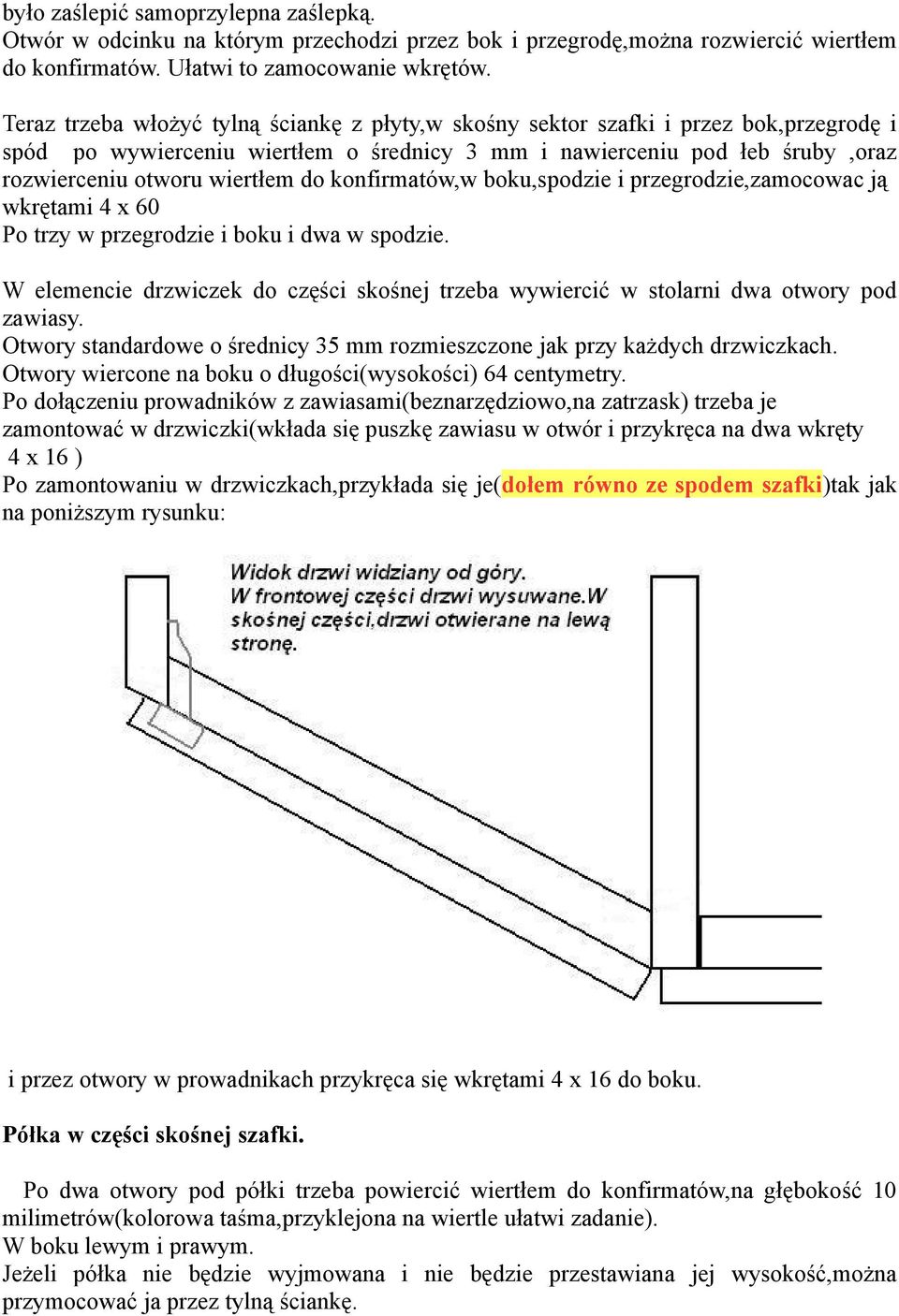

15 było zaślepić samoprzylepna zaślepką. Otwór w odcinku na którym przechodzi przez bok i przegrodę,można rozwiercić wiertłem do konfirmatów. Ułatwi to zamocowanie wkrętów. Teraz trzeba włożyć tylną ściankę z płyty,w skośny sektor szafki i przez bok,przegrodę i spód po wywierceniu wiertłem o średnicy 3 mm i nawierceniu pod łeb śruby,oraz rozwierceniu otworu wiertłem do konfirmatów,w boku,spodzie i przegrodzie,zamocowac ją wkrętami 4 x 60 Po trzy w przegrodzie i boku i dwa w spodzie. W elemencie drzwiczek do części skośnej trzeba wywiercić w stolarni dwa otwory pod zawiasy. Otwory standardowe o średnicy 35 mm rozmieszczone jak przy każdych drzwiczkach. Otwory wiercone na boku o długości(wysokości) 64 centymetry. Po dołączeniu prowadników z zawiasami(beznarzędziowo,na zatrzask) trzeba je zamontować w drzwiczki(wkłada się puszkę zawiasu w otwór i przykręca na dwa wkręty 4 x 16 ) Po zamontowaniu w drzwiczkach,przykłada się je(dołem równo ze spodem szafki)tak jak na poniższym rysunku: i przez otwory w prowadnikach przykręca się wkrętami 4 x 16 do boku. Półka w części skośnej szafki. Po dwa otwory pod półki trzeba powiercić wiertłem do konfirmatów,na głębokość 10 milimetrów(kolorowa taśma,przyklejona na wiertle ułatwi zadanie). W boku lewym i prawym. Jeżeli półka nie będzie wyjmowana i nie będzie przestawiana jej wysokość,można przymocować ja przez tylną ściankę.

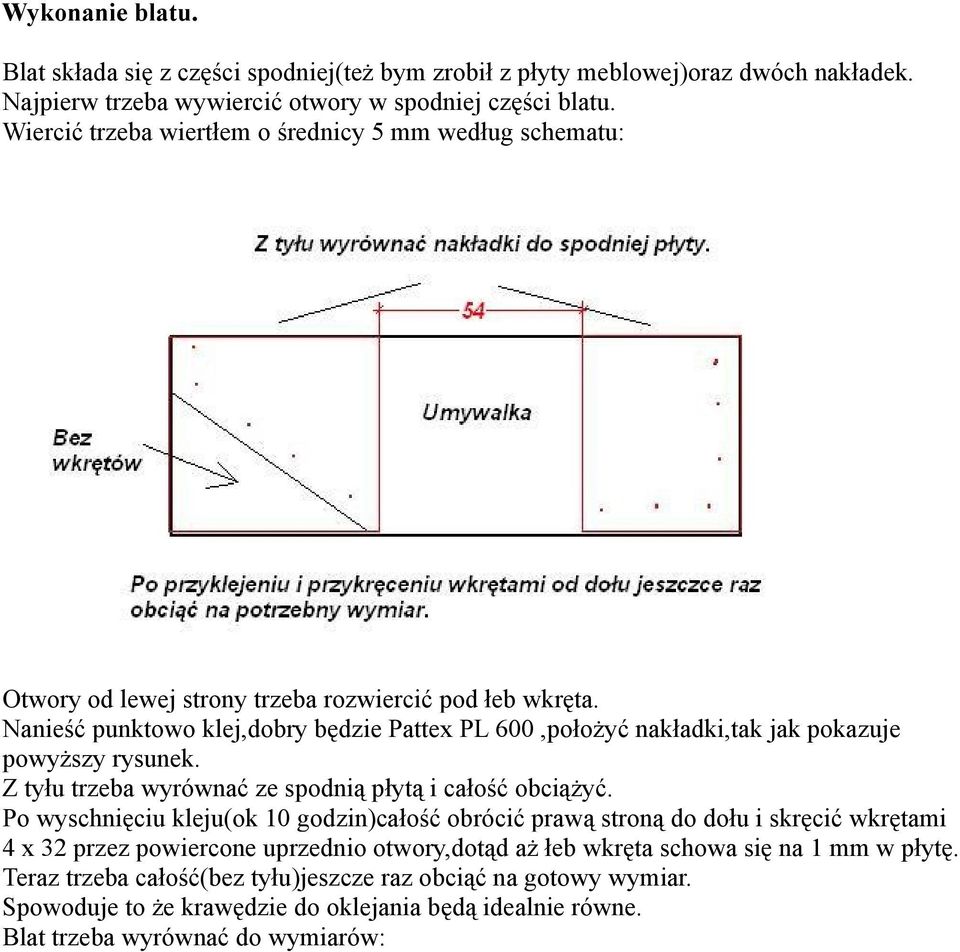

16 Wykonanie blatu. Blat składa się z części spodniej(też bym zrobił z płyty meblowej)oraz dwóch nakładek. Najpierw trzeba wywiercić otwory w spodniej części blatu. Wiercić trzeba wiertłem o średnicy 5 mm według schematu: Otwory od lewej strony trzeba rozwiercić pod łeb wkręta. Nanieść punktowo klej,dobry będzie Pattex PL 600,położyć nakładki,tak jak pokazuje powyższy rysunek. Z tyłu trzeba wyrównać ze spodnią płytą i całość obciążyć. Po wyschnięciu kleju(ok 10 godzin)całość obrócić prawą stroną do dołu i skręcić wkrętami 4 x 32 przez powiercone uprzednio otwory,dotąd aż łeb wkręta schowa się na 1 mm w płytę. Teraz trzeba całość(bez tyłu)jeszcze raz obciąć na gotowy wymiar. Spowoduje to że krawędzie do oklejania będą idealnie równe. Blat trzeba wyrównać do wymiarów:

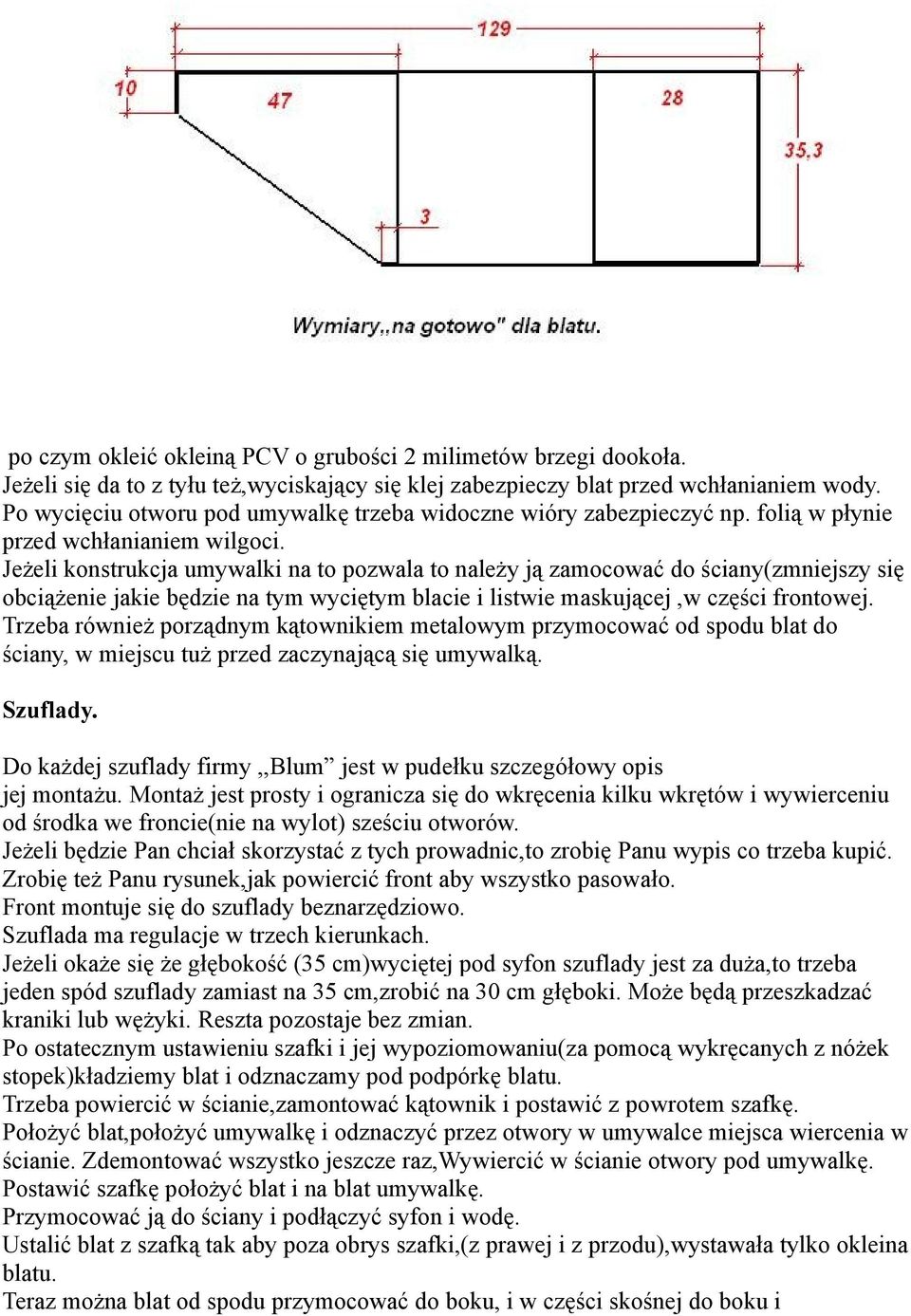

17 po czym okleić okleiną PCV o grubości 2 milimetów brzegi dookoła. Jeżeli się da to z tyłu też,wyciskający się klej zabezpieczy blat przed wchłanianiem wody. Po wycięciu otworu pod umywalkę trzeba widoczne wióry zabezpieczyć np. folią w płynie przed wchłanianiem wilgoci. Jeżeli konstrukcja umywalki na to pozwala to należy ją zamocować do ściany(zmniejszy się obciążenie jakie będzie na tym wyciętym blacie i listwie maskującej,w części frontowej. Trzeba również porządnym kątownikiem metalowym przymocować od spodu blat do ściany, w miejscu tuż przed zaczynającą się umywalką. Szuflady. Do każdej szuflady firmy,,blum jest w pudełku szczegółowy opis jej montażu. Montaż jest prosty i ogranicza się do wkręcenia kilku wkrętów i wywierceniu od środka we froncie(nie na wylot) sześciu otworów. Jeżeli będzie Pan chciał skorzystać z tych prowadnic,to zrobię Panu wypis co trzeba kupić. Zrobię też Panu rysunek,jak powiercić front aby wszystko pasowało. Front montuje się do szuflady beznarzędziowo. Szuflada ma regulacje w trzech kierunkach. Jeżeli okaże się że głębokość (35 cm)wyciętej pod syfon szuflady jest za duża,to trzeba jeden spód szuflady zamiast na 35 cm,zrobić na 30 cm głęboki. Może będą przeszkadzać kraniki lub wężyki. Reszta pozostaje bez zmian. Po ostatecznym ustawieniu szafki i jej wypoziomowaniu(za pomocą wykręcanych z nóżek stopek)kładziemy blat i odznaczamy pod podpórkę blatu. Trzeba powiercić w ścianie,zamontować kątownik i postawić z powrotem szafkę. Położyć blat,położyć umywalkę i odznaczyć przez otwory w umywalce miejsca wiercenia w ścianie. Zdemontować wszystko jeszcze raz,wywiercić w ścianie otwory pod umywalkę. Postawić szafkę położyć blat i na blat umywalkę. Przymocować ją do ściany i podłączyć syfon i wodę. Ustalić blat z szafką tak aby poza obrys szafki,(z prawej i z przodu),wystawała tylko okleina blatu. Teraz można blat od spodu przymocować do boku, i w części skośnej do boku i

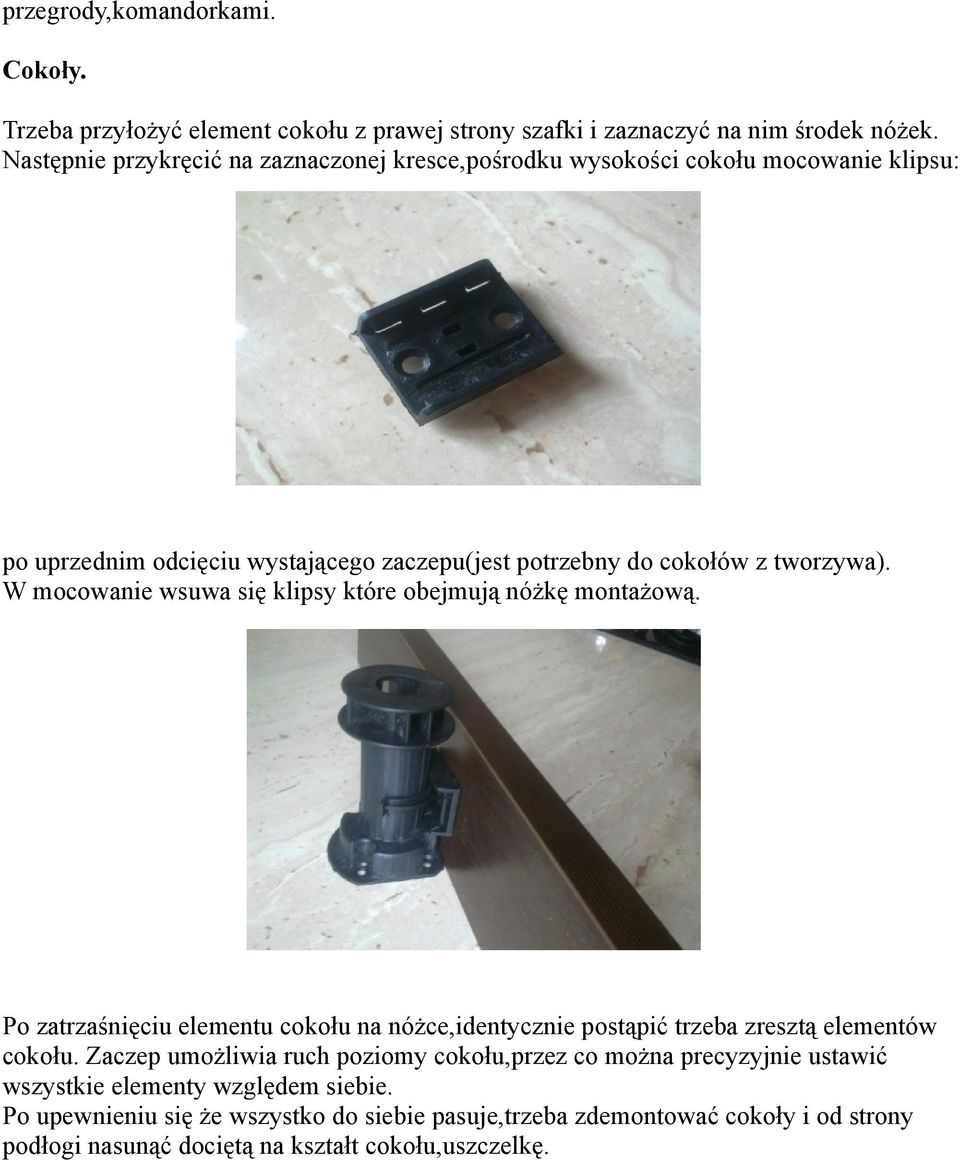

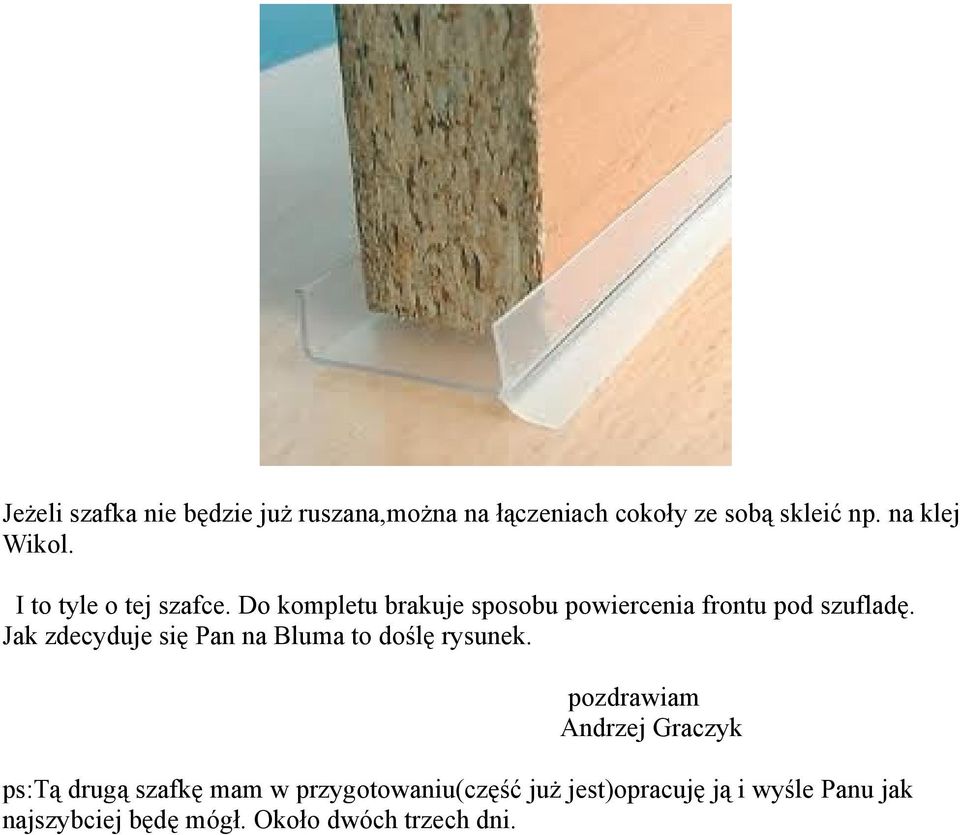

18 przegrody,komandorkami. Cokoły. Trzeba przyłożyć element cokołu z prawej strony szafki i zaznaczyć na nim środek nóżek. Następnie przykręcić na zaznaczonej kresce,pośrodku wysokości cokołu mocowanie klipsu: po uprzednim odcięciu wystającego zaczepu(jest potrzebny do cokołów z tworzywa). W mocowanie wsuwa się klipsy które obejmują nóżkę montażową. Po zatrzaśnięciu elementu cokołu na nóżce,identycznie postąpić trzeba zresztą elementów cokołu. Zaczep umożliwia ruch poziomy cokołu,przez co można precyzyjnie ustawić wszystkie elementy względem siebie. Po upewnieniu się że wszystko do siebie pasuje,trzeba zdemontować cokoły i od strony podłogi nasunąć dociętą na kształt cokołu,uszczelkę.

19 Jeżeli szafka nie będzie już ruszana,można na łączeniach cokoły ze sobą skleić np. na klej Wikol. I to tyle o tej szafce. Do kompletu brakuje sposobu powiercenia frontu pod szufladę. Jak zdecyduje się Pan na Bluma to doślę rysunek. pozdrawiam Andrzej Graczyk ps:tą drugą szafkę mam w przygotowaniu(część już jest)opracuję ją i wyśle Panu jak najszybciej będę mógł. Około dwóch trzech dni.
